1 Zynq PS与PL之间的接口
- Zynq 在 PS 和 PL 之间具有
9 路 AXI 接口。在 PL 侧，有 4 路 AXI Master HP（高性能）接口，2 路 AXI Master GP（通用）接口，2 路 AXI Slave GP 接口和 1 路 AXI Master ACP 接口。PS 中还有连接到 PL 的 GPIO控制器
2 PYNQ 接口类

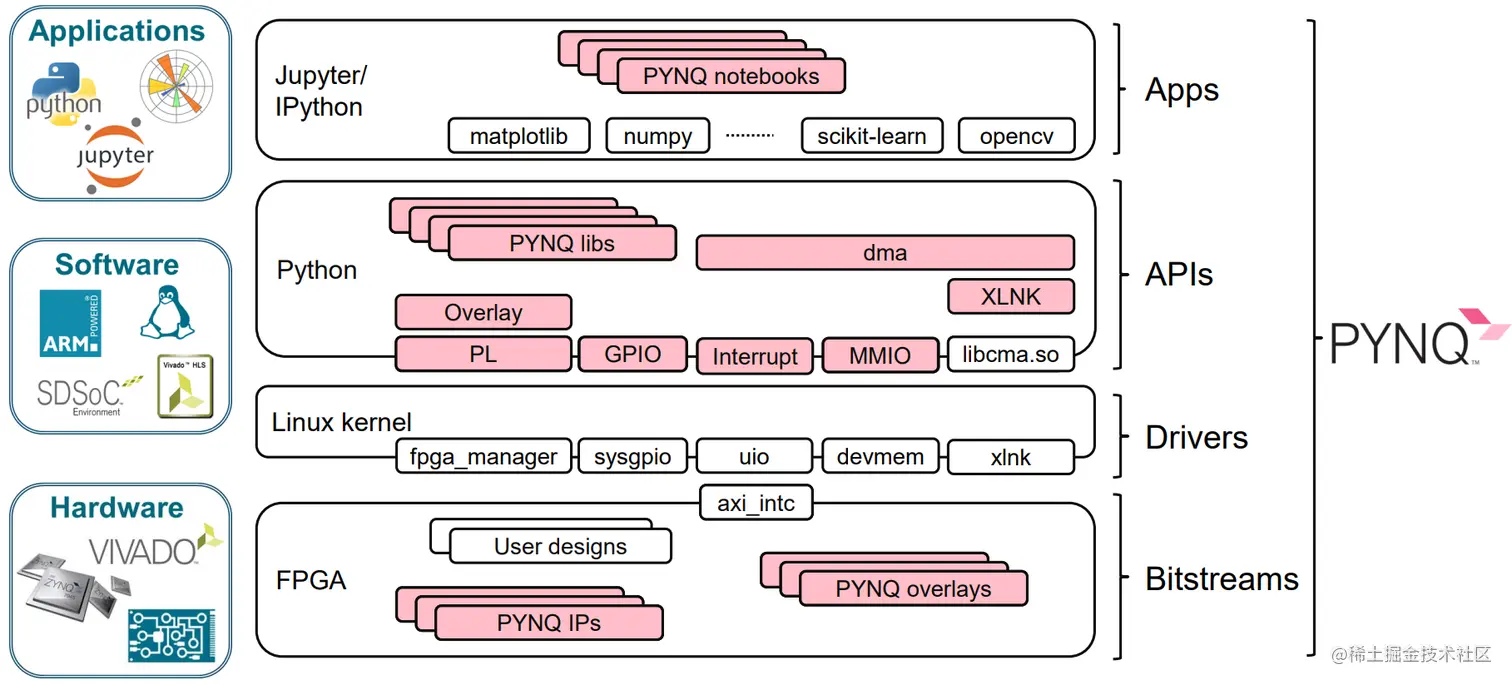

- ZYNQ 提供了用于 PS-PL 接口的 Linux 驱动程序。运行在 PS 中的 linux 内核与PL的FPGA之间通过 linux 驱动 fpga_manager、sysgpio、uio、devmem 和 xlnk 进行交互。

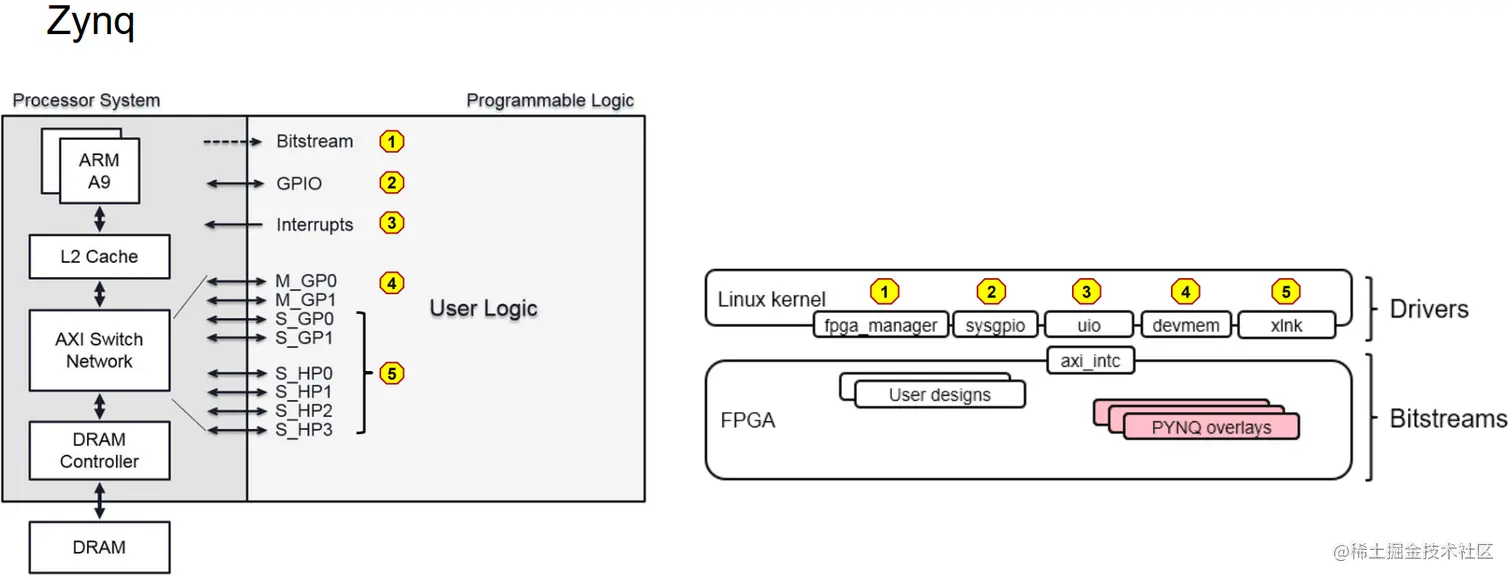

2.1 linux 驱动与PS 和 PL 接口之间的对应关系是：
fpga_manager 驱动用于下载 bitstream 文件到 PL、sysgpio 驱动控制 PS 与PL 之间的 EMIO 接口、uio 驱动实现 PL 到 PS 的中断管理、devmem 驱动用于 PS 侧的 AXI Master GP 接口、xlnk 驱动用于 PS 侧的 AXI Slave HP 接口、AXI Slave GP 接口
2.2 管理 ZYNQ PS（包括 PS DRAM）和 PL 接口之间的数据移动pynq 接口类
- 在 PYNQ 中除了 Overlay 类用于通过 fpga_manager 驱动下载 bitstream 文件到 PL 外，还有四个 pynq 接口类用于管理 ZYNQ PS（包括 PS DRAM）和 PL 接口之间的数据移动。这四个类分别是：
GPIO（General Purpose Input/Output）——通用输入/输出->PYNQ 的 GPIO 类可以用于控制连接到 PL 侧的 GPIO 外设，也可以作为 IP 的中断或复位信号。MMIO（Memory Mapped IO）内存映射 IO->PYNQ 的 MMIO 类可以使运行的 Python 代码访问与 PS AXI Master GP 接口相连的具有 PL AXI Slave接口的 IP。Xlnk（Memory allocation）内存分配->具有 AXI Master 接口的 IP 不受 PS 的直接控制，而且AXI Master接口的IP允许直接访问 DRAM。在访问 DRAM 之前，应先使用 Xlnk 类分配内存供 IP 使用。DMA（Direct Memory Access）直接内存访问->于需要实现 PS DRAM 与 IP 之间更高性能的数据传输，可以使用 DMA。为此PYNQ 提供了DMA 类。
