一. io模型诞生的原因

io的最终目的是为了访问磁盘或者网络数据(请不要说废话) , 由于cpu,内存和磁盘的读写速度不一致,如何提升读写效率是io模型解决的核心问题.也是io模型诞生的原因.

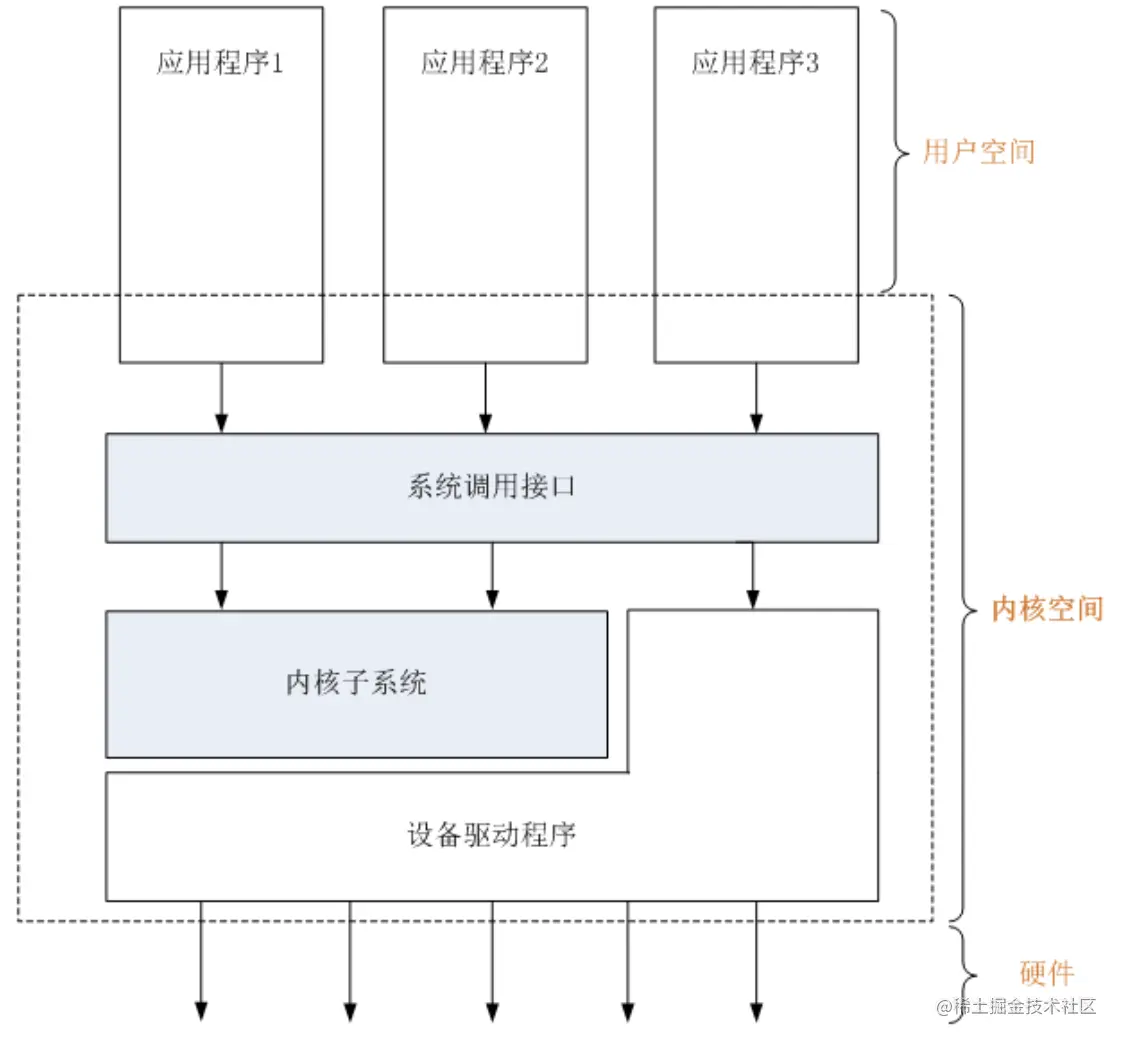

io操作会涉及到用户空间和内核空间的转换.用户应用程序无法直接操作读写磁盘或者网络,需要通过系统调用来发起读写请求.为了屏蔽各操作系统的差异,大家遵循posix标准,对上层应用提供统一的系统调用接口(如select,poll, epoll_create,epoll_ctl,epoll_wait等).

二. io的层级

上图中,应用程序通过各个框架提供的api,如java的io/nio等,经过jvm调用c++接口,最后发起系统调用读写数据.

io的层次从上到下大致为为四层:

• 应用程序层:用户自己写的程序,一般是独立进程.通过系统调用接口访问文件系统.
• 文件系统层: 包含提供给应用层调用的,通过vfs屏蔽文件系统的差异,负责把用户缓冲区数据拷贝到内核缓冲区
• 块层 : 管理块设备I/O队列,它通过设备驱动直接操作设备
• 设备层 : 通过DMA与内存直接交互，将数据写到磁盘.最下面的设备层可以是磁盘,或者是网卡.

三. 网络io

3.1 网络io过程

• 用户进程通过网络协议如http/websocket 等发起网络请求, 经过socket系统调用,驱动硬件设备网卡向指定目标(dns解析/ip地址确定)发送消息,并等待数据返回.
• web服务进程收到消息后,经过处理,将数据通过网络传输发送给socket监听端的网卡的缓冲区.
• 网卡缓冲区收到数据后,通过中断或者dma将缓冲区中的数据拷贝到内核缓冲区,然后再拷贝到用户缓冲区,唤醒用户进程处理.

3.2 socket与io模型的关系

• 结论：没有直接关系
• 它们是两个层面的概念，一个是系统调用，另外一个是io模型。用于使用上经常会用socket获取文件描述符fd，而通过select/poll/epoll监控fd_set的状态，因此会在逻辑上产生一定的依赖。伪代码描述如下：

fd = socket()
bind(fd)
listener(fd)
fd_set fdsr
FD_SET(sock_fd, &fdsr)
for(;;){
    select(fdsr)
    for (i = 0; i < conn_amount; i++) {
        if (FD_ISSET(fd_A[i], &fdsr)) {
            ret = recv(fd_A[i], buf, sizeof(buf), 0);
            ...
        }
    }
}

3.3 多路复用io模型与进程/线程关系

• 结论：没有关系
• 这里容易造成的误解是认为多路复用模型是开启了多个线程的结果，实际上多路复用是指操作系统在内核中提供了一个系统调用（linux下如select,epoll_wait），可以传入多个fd，内核线程通过设备中断来监控多个fd的状态，获知设备缓冲区数据是否ready , 唤醒等待队列的用户进程/线程读取数据，与用户级别的进程/线程没有关系。

3.4 系统调用的本质

• 系统调用的本质是软中断调用，中断调用会让系统从用户态切换到内核态
• 软中断会生成一个中断号，根据中断号查询中断向量表得到要跳转执行的代码地址，陷入内核态执行代码
• 用户态与内核态，是指执行代码时所拥有的权限不一样，linux区分为ring0和ring3
• 每个进程都有用户态和内核态，分别对应执行代码期间的用户栈和内核栈。
• 内核态可以执行所有代码，访问所有内存地址；用户态执行代码和访问地址受限

3.5 io系统调用与进程状态

• 程序执行期间进程处于就绪或者运行状态
• io系统调用如recvfrom，进程陷入内核并加入到fd的等待队列，进入阻塞状态
• 当设备数据缓冲区满中断触发cpu，通知进程读取数据，进程被从fd移除，并重新进入就绪或运行状态

3.6 网络io过程中数据的流向

读数据

• 用户态进程通过系统调用recv触发读取网络数据，
• 当没有数据时，进程进入阻塞状态；
• 当网卡收到数据后，网卡通过dma将数据写入到指定的内存空间，
• 通过中断告知内核数据到达，
• 内核查询中断向量表获得跳转执行的代码地址执行
• 内核将数据从fd的内核缓冲区拷贝到用户缓冲区
• 内核将进程从fd等待队列移除，进程恢复运行状态
• 进程执行用户代码

写数据

• 用户态进程通过系统调用send触发写网络数据
• 系统通过驱动将数据写入到网卡的缓冲区
• 网卡发送数据

3.7 socket 与 fd 的关系

socket 是 Unix 中的术语。socket 可以用于同一台主机的不同进程间的通信，也可以用于不同主机间的通信。一个socket包含地址、类型和通信协议等信息，通过 socket() 函数创建

3.8 线程阻塞后会占用CPU资源吗？

线程阻塞后不会占用cpu资源，也即系统调度算法不会将阻塞队列中的线程纳入。

四. 网络io模型

网络io模型的目的是为了提高吞吐效率,减少进程等待时间.提高cpu利用率.

io数据的流转过程大体可以分为两个过程:数据等待过程与数据拷贝过程.根据这两个过程是否阻塞和是否同步产生了5种io模型:

• 同步阻塞io blocking io (bio)
• 同步非阻塞io none blocking io (nio)
• 多路复用io IO multiplexing
• 信号驱动IO
• 异步io asynchronous IO

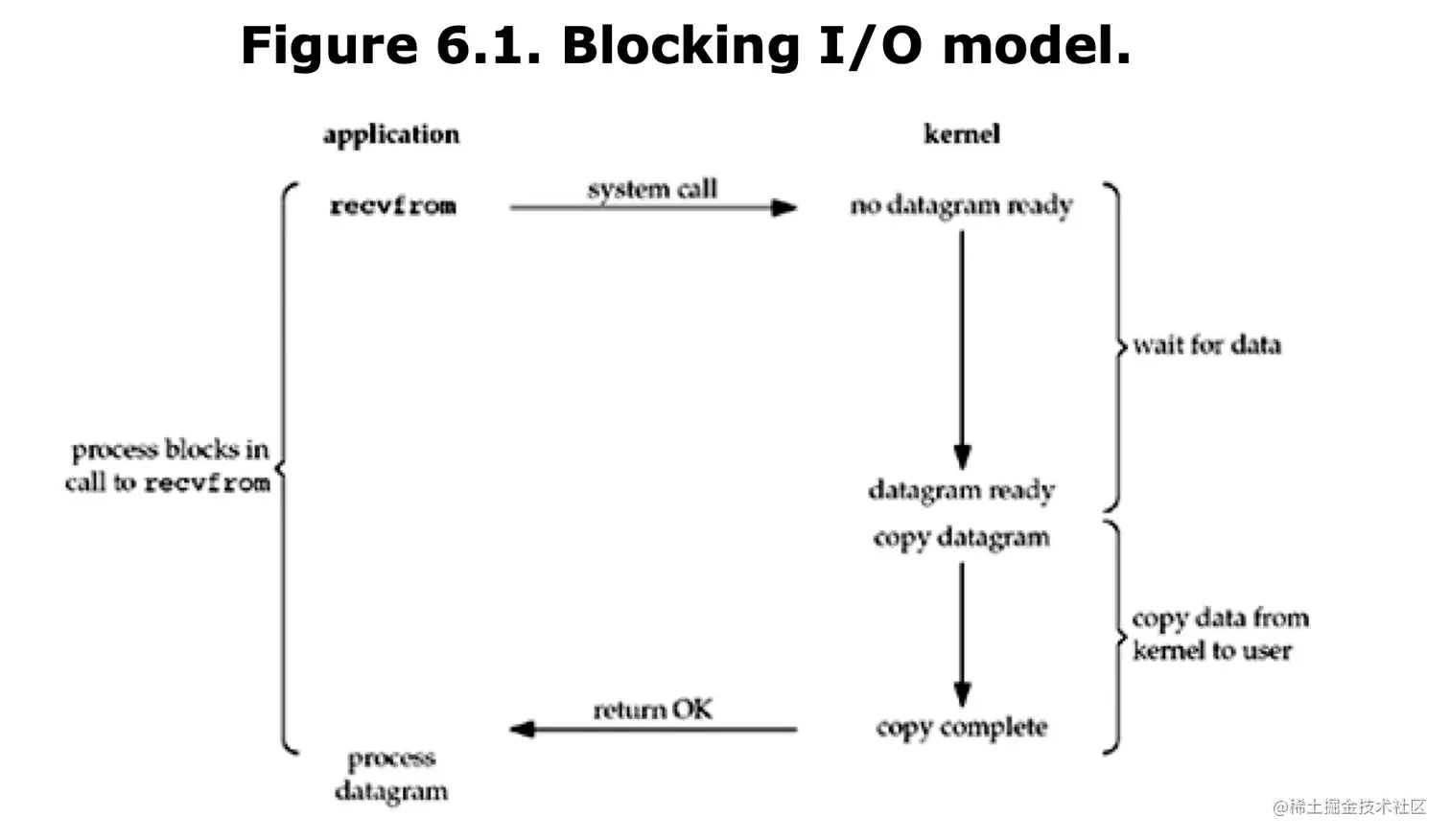

4.1 同步阻塞io （BIO）

• 特点:等待数据阶段用户进程阻塞,拷贝数据阶段cpu和进程都阻塞

• 当进程触发recvfrom系统调用，由于recvfrom是默认是阻塞调用，当没有数据时，进程会被加入到fd的等待队列，进程进入阻塞态。设备收到数据后，通过dma将数据从设备缓冲区拷贝到内核缓冲区，通过中断调用告知cpu数据准备好了，操作系统会将数据从内核缓冲区拷贝到用户缓冲区，用户进程解除阻塞的状态重新运行。

• 缺陷：读数据阶段，真个进程都是阻塞的，什么都干不了，进程或线程都是系统的宝贵资源，这种方式显然不可取。

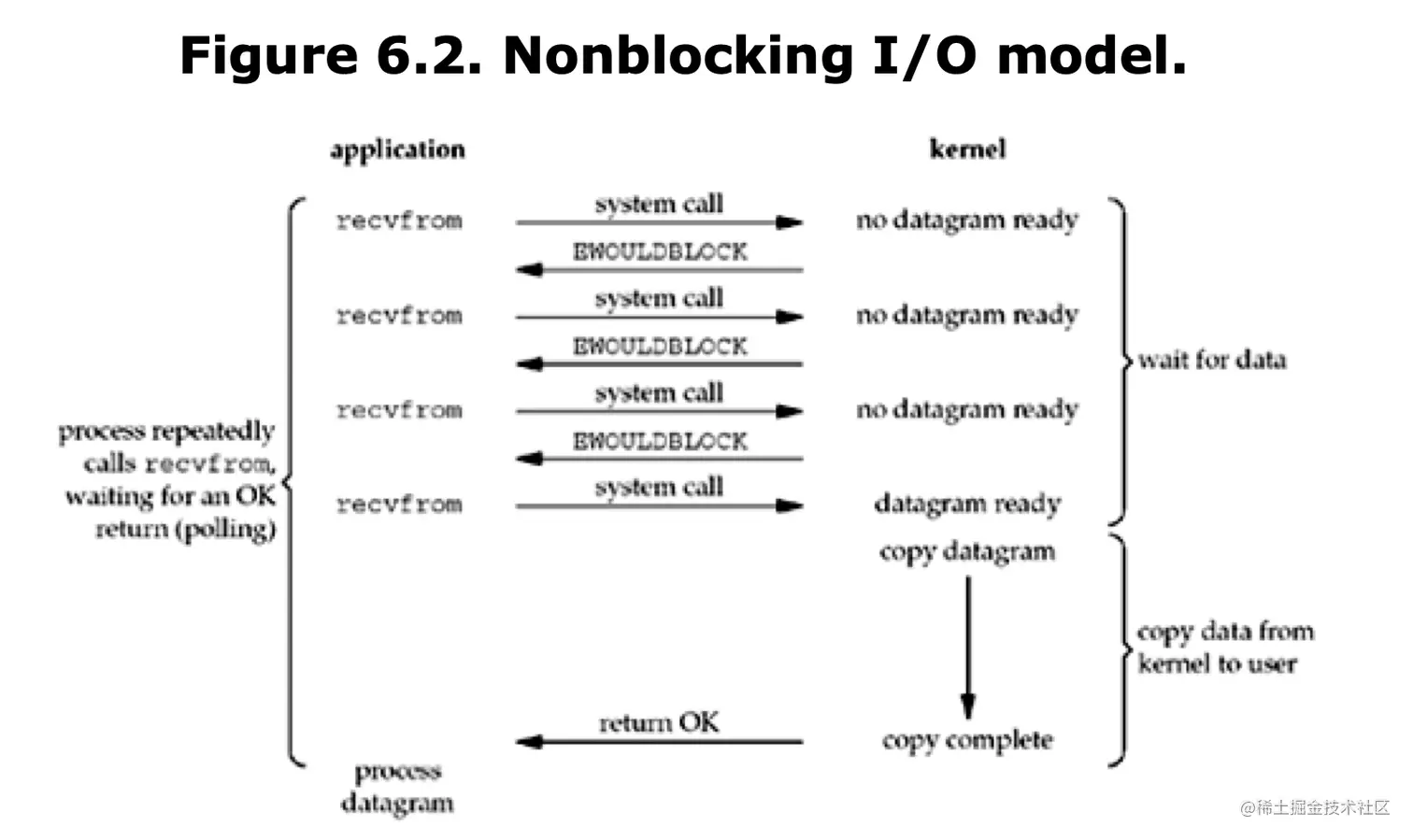

4.2 同步非阻塞io （NIO）

• 特点:等待数据阶段用户进程不阻塞,但需要轮询状态,拷贝数据阶段cpu和进程都阻塞

• 当用户进程调用了recvfrom这个系统调用，将recv设置成非阻塞模式.如果kernel中的数据还没有准备好，返回error。用户进程判断结果是一个error时，它就知道数据还没有准备好，于是它可以再次发送recvfrom操作。一旦kernel中的数据准备好了，并且又再次收到了用户进程的recvfrom，那么它马上就将数据拷贝到了用户内存，然后返回。在非阻塞式IO中，用户进程需要不断的发起recvfrom查询数据是否准备好。

• 缺陷：相对于BIO,虽然它不再阻塞，但是一直不停的发起系统调用查询结果，浪费cpu的计算时间，而且系统调用消耗不菲。

recv(sockfd, buff, buff_size,MSG_DONTWAIT)

4.3 多路复用io （select/poll/epoll）

• 特点:等待数据阶段用户进程阻塞,拷贝数据阶段cpu和进程都阻塞.
• 上面都是一个线程对应一个fd处理，当io任务多时，bio , nio方式都会显得力有未逮。（nio方式开多线程，每个线程处理一个io，在某些情况下也是可取的）

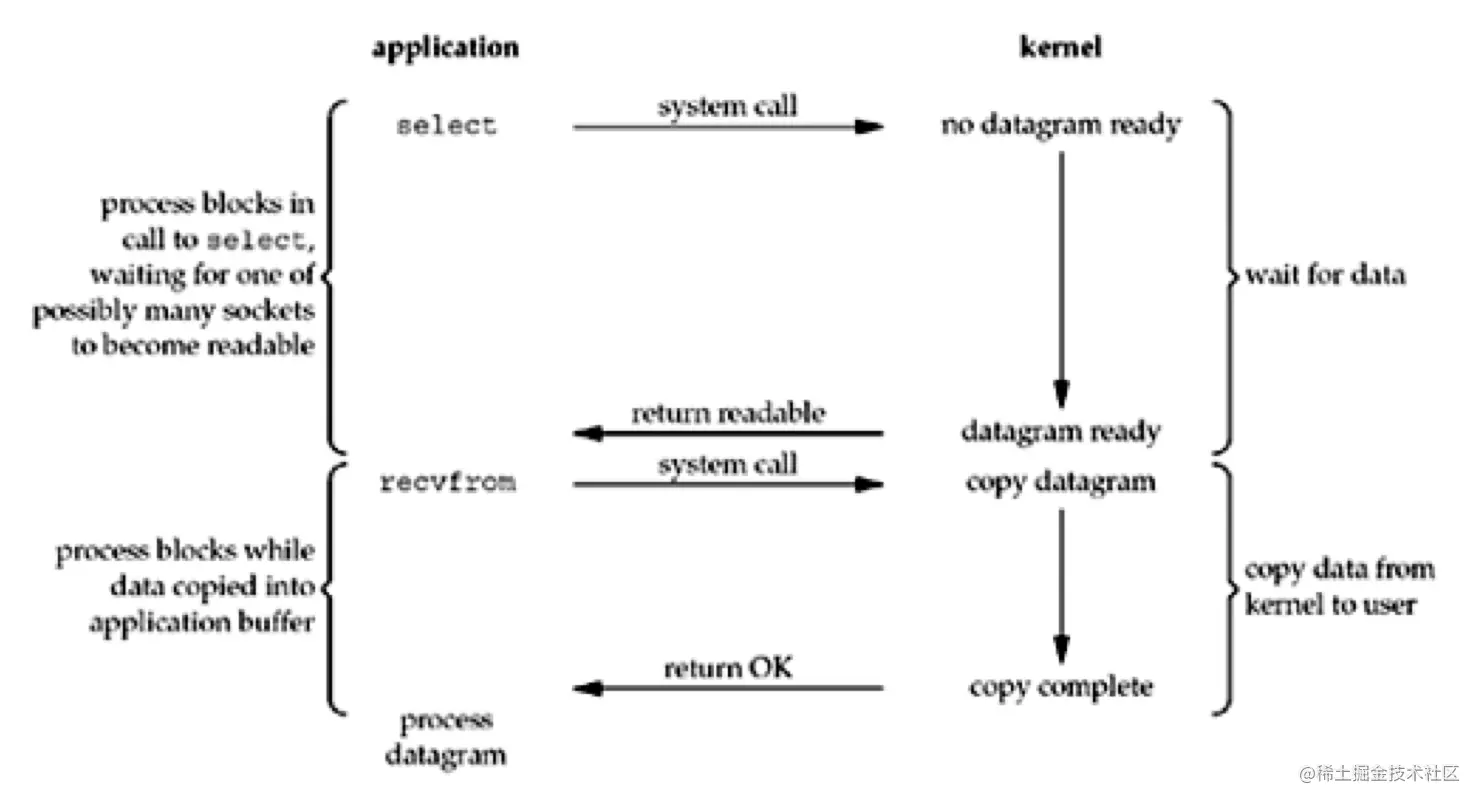

select

• 当一个进程中有多个线程发起socket请求,每个socket对应一个fd,用户进程发起系统调用select，将fd列表从用户空间拷贝到内核空间，同时将进程挂到每个fd的等待队列中，kernel线程会轮询所有select关联的socket，当任何一个socket中的数据准备好了，select就会返回就绪fd总数，用户进程遍历所有的fd，再次再调用recvfrom操作，将数据从kernel拷贝到用户进程。

主要缺陷：

• 每次都需要拷贝所有的fd到内核空间
• 拷贝到系统的fd总数限制为1024
• 当有fd数据消息时，没有返回具体的fd列表，用户进程需要轮询找出具体的fd操作读取

poll

取消fd 1024的限制，采用链表存储fd列表，机制与select基本一致

epoll

epoll为了解决select的两个核心诉求而出现，即性能低下以及fd数量限制

epoll_create

int epoll_create(int size);

创建一个size大小的epoll文件描述符，它是一个虚拟描述符.它的作用是存储两个结构：

• 用红黑树的形式来管理加入的要监听事件的实际socket的fd
• 用链表管理已经就绪的fd的列表。

epoll_ctl

int epoll_ctl(int epfd, int op, int fd, struct epoll_event *event);

epoll_ctl将fd添加到epoll实例(epfd)的监听列表里，这个监听列表的结构为红黑树结构，插入复杂度为o(logn)，同时为fd设置一个回调函数，并监听事件event。当 fd 上发生相应事件时，将fd添加到 epoll 实例的就绪队列上，内核会唤醒进程，将 fd 对应事件从内核拷贝（__put_user）到用户空间处理。 参数说明：

• epfd ：epoll_create返回值，指向一个epoll实例
• fd 表示要监听的目标文件描述符
• event 表示要监听的读写事件
• op 表示要对fd执行的操作，添加监听，删除监听等

epoll_wait

int epoll_wait(int epfd, struct epoll_event *events,int maxevents, int timeout)

typedef union epoll_data {
    void *ptr;
    int fd;
    __uint32_t u32;
    __uint64_t u64;
} epoll_data_t

struct epoll_event {
    __uint32_t events;
    epoll_data_t data;
 };

轮询就绪事件队列events,类似于select，epoll_event包含了发生事件的具体的句柄，因此可以直接找到对应的fd处理。查询复杂度为o(1)

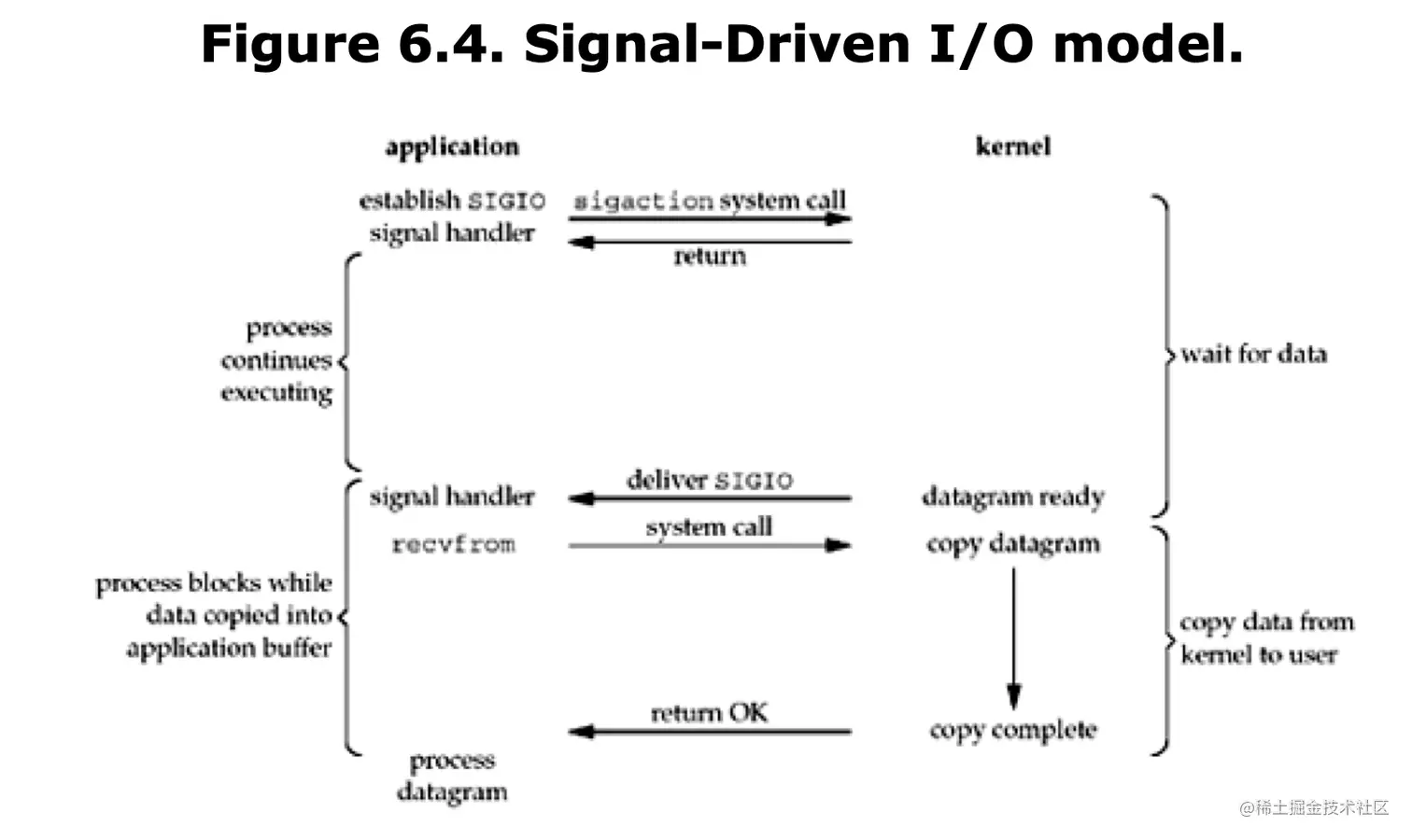

4.4 信号驱动io

• 特点:等待数据阶段用户进程不阻塞,拷贝数据阶段用户进程阻塞,唤醒用户进程的方式由用户进程轮询改为信号通知.

• 复用IO模型解决了一个线程可以监控多个fd的问题,不管是select/epoll都有一个遍历查询的过程，select遍历所有的fd队列，epoll遍历就绪队列，这个对于cpu来说都是无谓的消耗。

• ，所以就衍生了信号驱动IO模型。信号驱动IO不是用循环请求询问的方式去监控数据就绪状态，而是在调用sigaction时候建立一个SIGIO的信号联系，当内核数据准备好之后再通过SIGIO信号通知线程数据准备好后的可读状态，当线程收到可读状态的信号后，此时再向内核发起recvfrom读取数据的请求，因为信号驱动IO的模型下应用线程在发出信号监控后即可返回，不会阻塞，所以这样的方式下，一个应用线程也可以同时监控多个fd。

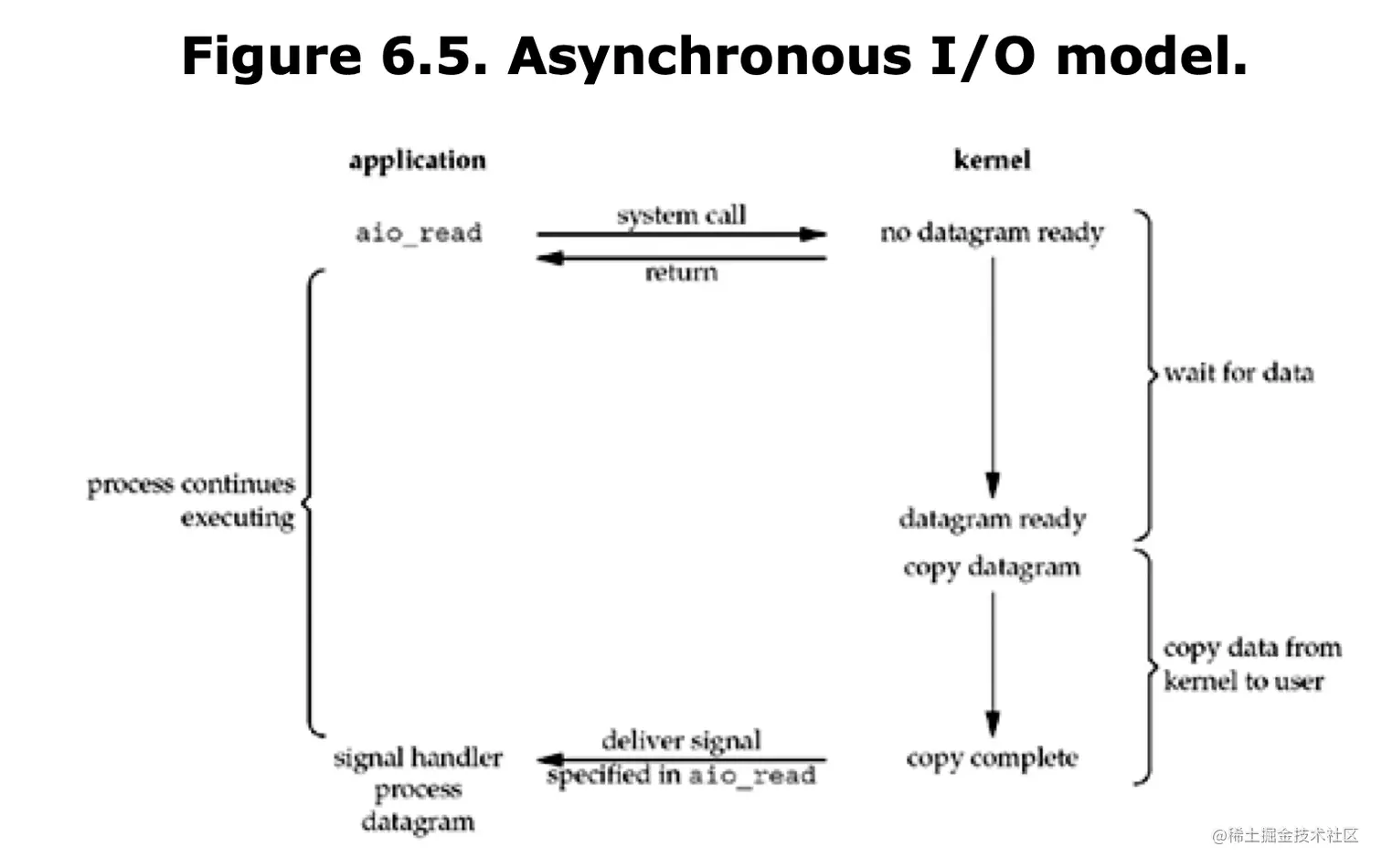

4.5 异步io

• 特点:等待数据阶段用户进程不阻塞,拷贝数据阶段用户进程不阻塞,拷贝完成发送信号通知用户进程完成.

• 用户进程发起aio_read操作之后，kernel收到一个asynchronous_read，会立刻返回，所以不会对用户进程产生任何block。然后，kernel会等待数据准备完成，然后将数据拷贝到用户内存，当这一切都完成之后，kernel会给用户进程发送一个signal，告诉它read操作完成了

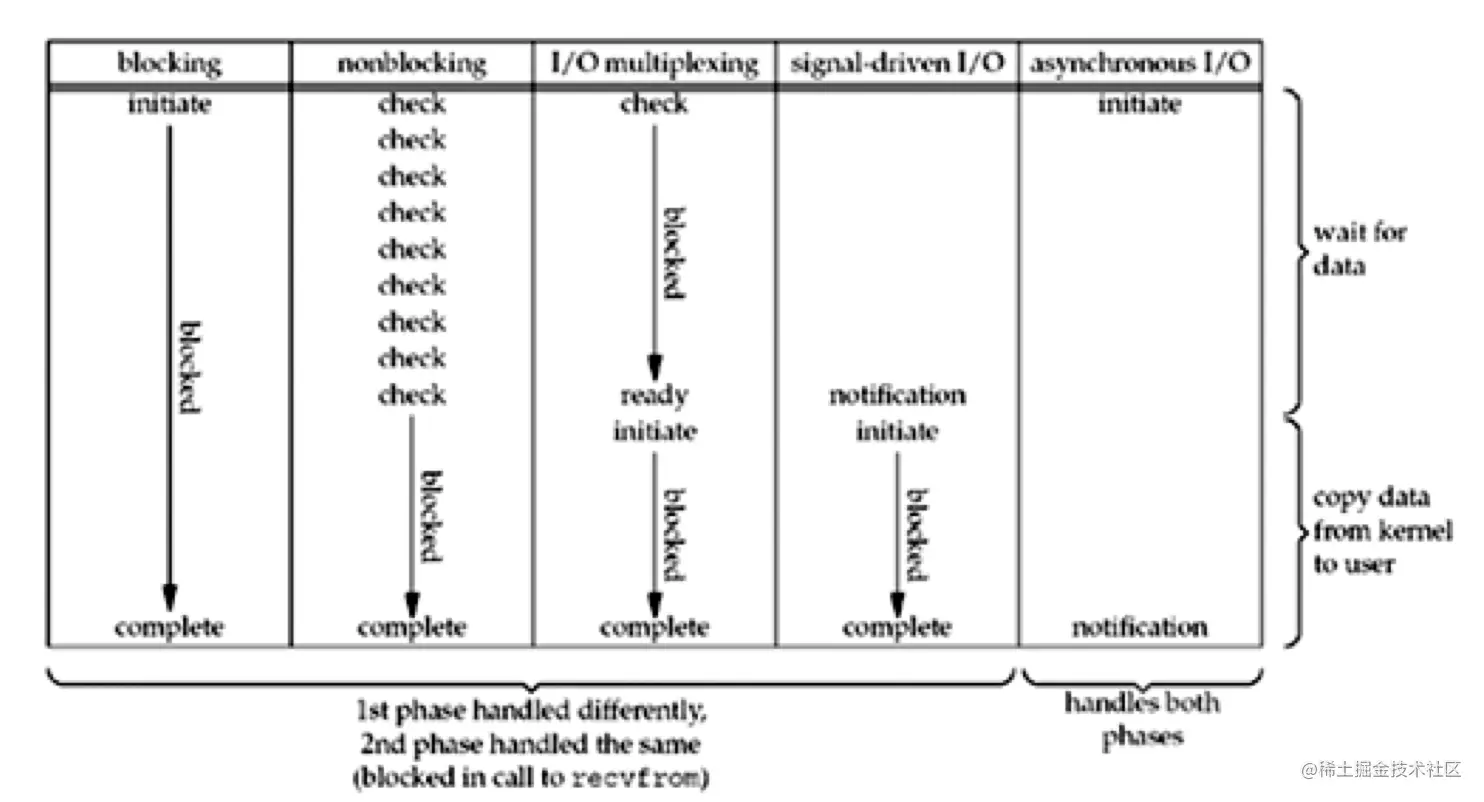

五. 网络io模型对比

前面四种io模型在数据拷贝阶段用户进程都处于阻塞状态,只有异步io模型,用户进程完全不阻塞.

• 关于阻塞与非阻塞:是一个线程级的概念,阻塞和非阻塞关注的是程序在等待调用结果时的状态.阻塞调用是指调用结果返回之前，当前线程会被挂起。调用线程只有在得到结果之后才会返回。非阻塞调用指在不能立刻得到结果之前，该调用不会阻塞当前线程

• 关于同步与非同步:所谓同步，就是在发出一个调用时，在没有得到结果之前，该调用就不返回。但是一旦调用返回，就得到返回值了。换句话说，就是由调用者主动等待这个调用的结果。而异步则是相反，调用在发出之后，这个调用就直接返回了，所以没有返回结果。换句话说，当一个异步过程调用发出后，调用者不会立刻得到结果。而是在调用发出后，被调用者通过状态、通知来通知调用者，或通过回调函数处理这个调用
