承接上文 Egg-bin

egg-bin 模块解析一文结尾处,我们探索到 npm run dev 最终会 fork 一个子进程,执行 start-cluster 文件:

require(options.framework).startCluster(options);

调试 options 参数内容如下:

{
    tscompiler: 'ts-node/register',
    workers: 1,
    baseDir: '/Users/my/study/eggStudy/egg-bin',
    port: 7001,
    framework: '/Users/my/eggStudy/egg-bin/node_modules/egg'
}

require 加载的是 /Users/my/eggStudy/egg-bin/node_modules/egg 模块输出的 startCluster 对象。
egg 模块的 index.js 代码:

'use strict';
exports.startCluster = require('egg-cluster').startCluster;
...

代码中看出 egg 模块输出了多个模块对象,也能猜想到这些对象将在后面为 egg 框架充当不同的角色,这一章不探究 egg 模块本身,而是进一步探索 egg-cluster 模块。


进入egg-cluster 模块

egg-cluster 源码目录

目录结构如下

index.js
package.json
lib
├── agent_worker.js //   agent 进程
├── app_worker.js  //  app 进程
├── master.js  // master 进程
└── utils
│ ├── manager.js
│ ├── messenger.js  // 消息中心
│ ├── options.js
│ └── terminate.js
index.js

首先我们还是分析 index.js 入口文件

'use strict';
const Master = require('./lib/master');
exports.startCluster = function(options, callback) {
    new Master(options).ready(callback);
};

实例化 Mater 类并传入 options 参数,该参数是从 egg-bin 传递过来的。

./lib/master.js

master 类继承自 Events 对象, master 类内容较多,先将主要的方法简化一下,从全局大概了解之间的关系。

class Master extends EventEmitter {
    constructor() {
    ...
}
detectPorts() {
    ... // 探测可用端口
}
forkAgentWorker() {
    ... // 开启 agent 进程
}
forkAppWorkers() {
    ... // 开启 app 进程
}
killAgentWorker() {
    ... // 关闭 agent 进程
}
killAppWorkers() { // 关闭 app 进程
}
onAgentExit() {
    ... // agent 进程退出 handler
}
onAgentStart() {
    ... // agent 进程启动 handler
}
onAppExit() {
    ... // app 进程退出 handler
}
onAppStart() {
    ... // app 进程启动 handler
}

agent 进程

constructor 中找到启动 agent 进程关键代码:

constructor () {
    ...
    this.detectPorts() // 探测端口
    .then(() => {
    this.forkAgentWorker(); // 调用启动 agent进程方法
    });
}

detectPorts() {
    return GetFreePort()
    .then(port => {
    this.options.clusterPort = port;
    ...
}

forkAgentWorker() {
    ...
    const agentWorker = childprocess.fork(this.getAgentWorkerFile(), args, opt); //启动 agent 进程
    ...
}

getAgentWorkerFile() {
    return path.join(__dirname, 'agent_worker.js');
}

detectPorts 方法探测当前机器可用端口,然后调用 forkAgentWorker 方法,使用 childprocess.fork 开启一个新的进程,在新的进程执行了 agent_worker.js

/lib/agent_worker.js

agent_worker.js 关键代码:

...
const Agent = require(options.framework).Agent;
let agent;
try {
    agent = new Agent(options); // 实例化 agent
} catch (err) {
...
}

agent.ready(err => { // 注册 Agent 启动的成功后的回调函数
    if (err) return;
    agent.removeListener('error', startErrorHandler);
    process.send({ action: 'agent-start', to: 'master' }); // 通知 master 进程,agent 已经开启
})

agent.once('error', startErrorHandler);

gracefulExit({ // 退出进程
    logger: consoleLogger,
    label: 'agent_worker',
    beforeExit: () => agent.close(),
});

agent_worker.js 代码不多,大概说明一下。实例化的 Agent 类来自 egg 模块 Agent。实例化的具体内容暂时略过,成功后触发回调 ready 方法,通知master 进程,应用准备好了。 agent.ready 方法是从 egg-core 继承来的。追溯如下:

  1. agent 类所在位置 /egg/index.js:
exports.Agent = require('./lib/agent');
  1. /egg/lib/agent.js:

Agent 继承自 EggApplication

const EggApplication = require('./egg');
class Agent extends EggApplication {
    ...
}
  1. /egg/lib/egg.js:

EggApplication 继承自 EggCore

const EggCore = require('egg-core').EggCore;
class EggApplication extends EggCore {
    ...
}
  1. /egg-core/index.js:

进入 egg-core 模块

const EggCore = require('./lib/egg');
module.exports = {
    EggCore,
    EggLoader,
    BaseContextClass,
    utils,
};
  1. /egg-core/lib/egg.js
const KoaApplication = require('koa');

class EggCore extends KoaApplication {
    ...
    ready(flagOrFunction) { // 这里
    return this.lifecycle.ready(flagOrFunction);
}

其实查找 ready 方法还有两个目的:

  • 可追溯 agent 的原型链,及原型链的引用过程,方便后面源码查看;
  • 在查询到 EggCore 类的时候,会发现 EggCore 类继承自 KoaApplication require('koa'),这便解释了为什么 Egg 框架是基于 Koa 的开发。 扯的有点远了,回到 egg_cluster 模块,当 agent 进程启动成功后,发出 agent-start 消息:
process.send({ action: 'agent-start', to: 'master'});

agent 进程收到消息后:

agentWorker.on('message', msg => {
    if (typeof msg === 'string') {
        msg = {
            action: msg,
            data: msg,
        };
    }
    msg.from = 'agent';
    this.messenger.send(msg);
});

this.messenger 对象是 /lib/utils/messenger.js,主要负责 master、 agent、app进程之间的消息中转。

/lib/utils/messenger.js

agent 通过 messenger 消息中心通知 master

class Messenger{
    ...
    send(data) {
        if (data.to === 'master') {
            // app/agent to master
            this.sendToMaster(data);
            return;
        }
    }
    ...
    sendToMaster(data) {
        this.master.emit(data.action, data.data); //发出 agent-start 信号,通知 master
    }
}

这时 master 进程得知 agent-start 信号后,注意 master 中监听事件,看代码:

/lib/master.js

class Master extends EventEmitter {
    constructor() {
    ...
    this.on('agent-start', this.onAgentStart.bind(this)); // agent 进程启动后回调
    this.on('app-exit', this.onAppExit.bind(this));  //// app 进程退出后回调
    this.on('app-start', this.onAppStart.bind(this)); // // app 进程启动后回调
    this.on('reload-worker', this.onReload.bind(this));
    // fork app workers after agent started
    this.once('agent-start', this.forkAppWorkers.bind(this)); // agent 进程启动后回调 ,只监听一次
    }
    ...
}

此时 master 进程会有两处监听到 agent-start 信号,开启 app 进程是 this.once 监听触发的,执行一次后该监听事件便注销了。
关于 ononce,详看 Node 的 events 对象。

agent 进程已经完成,下面进入 app 进程

启动 app 进程

this.forkAppWorkers.bind(this)

forkAppWorkers() {
    ...
    cfork({
        exec: this.getAppWorkerFile(),
        args,
        silent: false,
        count: this.options.workers,
        // don't refork in local env
        refork: this.isProduction,
        windowsHide: process.platform === 'win32',
    });
    ...

    cluster.on('fork', worker => { // 开启新进程会触发 fork 事件
        ...
    });
    cluster.on('disconnect', worker => { // 监听子进程 disconnect 事件
        ...
    });
    cluster.on('exit', (worker, code, signal) => { // 监听子进程 exit 事件
        ...
    });
    cluster.on('listening', (worker, address) => { // 监听子进程 listening 事件
        ...
    });
}
getAppWorkerFile() {
    return path.join(__dirname, 'app_worker.js');
}

app 进程启动使用的是 cfork npm 包,这个包提供批量开启进程、进程重启的功能。

cfork 参数说明:

  • exec: 执行文件路径
  • args: exec 参数
  • count: 开启进程数量, 默认为os.cpus().length
  • silent: 是否将输出发送到父进程,默认 false
  • refork: 当进程断开连接或意外退出时是否重启,默认为true
  • windowsHide: 隐藏在 Windows 系统上创建的进程控制台窗口,默认false
/lib/app_worker.js
...
app.ready(startServer);
function startServer(err) {
    ...
    let server;
    server = require('http').createServer(app.callback());
    ...
    server.listen(...args);
    ...
}

app 进程使用 http 模块创建服务并监听端口。server.listen 事件会触发 cluster.on('listening') 方法( cluster官方文档)。

此时 app 进程会向 master 进程发送消息 app-start,看 master.js:

this.on('app-start', this.onAppStart.bind(this));
...
this.messenger.send({
    action: 'app-start',
    data: {
        workerPid: worker.process.pid,
        address,
    },
    to: 'master',
    from: 'app',
});
...
onAppStart() {
    this.ready(true);
}

master 接收 app-start 信号后,执行 onAppStart 方法,判断当前子进是否全部启动成功(isAllAppWorkerStarted),如果全部启动成功,然后通知其他进程:

this.ready(() => {
    this.isStarted = true;
    const action = 'egg-ready';
    this.messenger.send({
        action,
        to: 'parent',
        data: {
            port: this[REAL_PORT],
            address: this[APP_ADDRESS],
            protocol: this[PROTOCOL],
        },
    });

    this.messenger.send({
        action,
        to: 'app',
        data: this.options,
    });

    this.messenger.send({
        action,
        to: 'agent',
        data: this.options,

    });
});

整个 npm run dev 的过程就结束了。这个流程熟悉后,后面 start 的进程开启流程也就熟悉了,在 dev 环节,如果没有传入指定参数, app 进程的数量默认是 1,start 环境下默认是 os.cpus().length

总结一下

egg-cluster 的多进程

egg-clusteregg 框架中负责开发环境、生产环境下的进程启动和通信;

在开发环境下的进程结构:

+--------+          +-------+
| Master |<-------->| Agent |
+--------+          +-------+
    ^
    |
    |
    |
    v
+---------+
|   App   |
+---------+

生产环境下的结构:


                +--------+          +-------+
                | Master |<-------->| Agent |
                +--------+          +-------+
                 ^   ^   ^
               /     |    \
              /      |     \
             /       |      \
            v        v       v
    +----------+ +----------+ +----------+
    | Worker 1 | | Worker 2 | | Worker 3 |
    +----------+ +----------+ +----------+

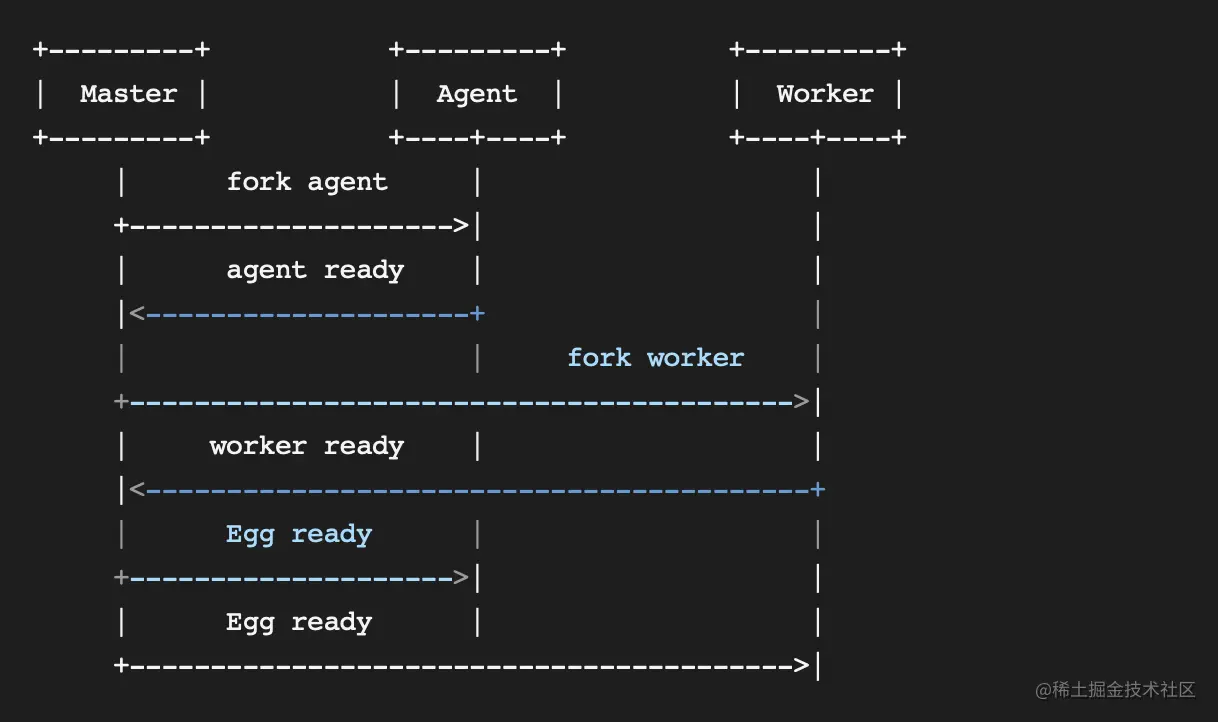

进程启动顺序:


  1. Master 启动后先 fork Agent 进程
  2. Agent 初始化成功后,通过 IPC 通道通知 Master
  3. Master 再 fork 多个 App Worker
  4. App Worker 初始化成功,通知 Master
  5. 所有的进程初始化成功后,Master 通知 Agent 和 Worker 应用启动成功
进程通讯的方式
  • 关于消息中心Messenger 会统一收集来自 masteragentapp 发出的消息。根据 from 标识区分来源,根据 to 分发给目标,使用 action 标记发送行为。

  • 关于消息发送master 使用 sendmessage(worker, data) appagent 使用 process.send(data);

  • 关于消息接收master 使用 worker.oncluster.on (因为app进程是以集群的模式启动的)appagent 使用 process.on('message');

egg 继承的原型链
EggApplication ------> EggCore ------> KoaApplication ------> Events

下一个模块,给大家解析 Egg-Core,希望大家点个赞支持一下 ❤️❤️❤️
