ICMP

• 什么是ICMP：

  • Internet Control Message Protocol 互联网控制报文协议 用于监察网络情况

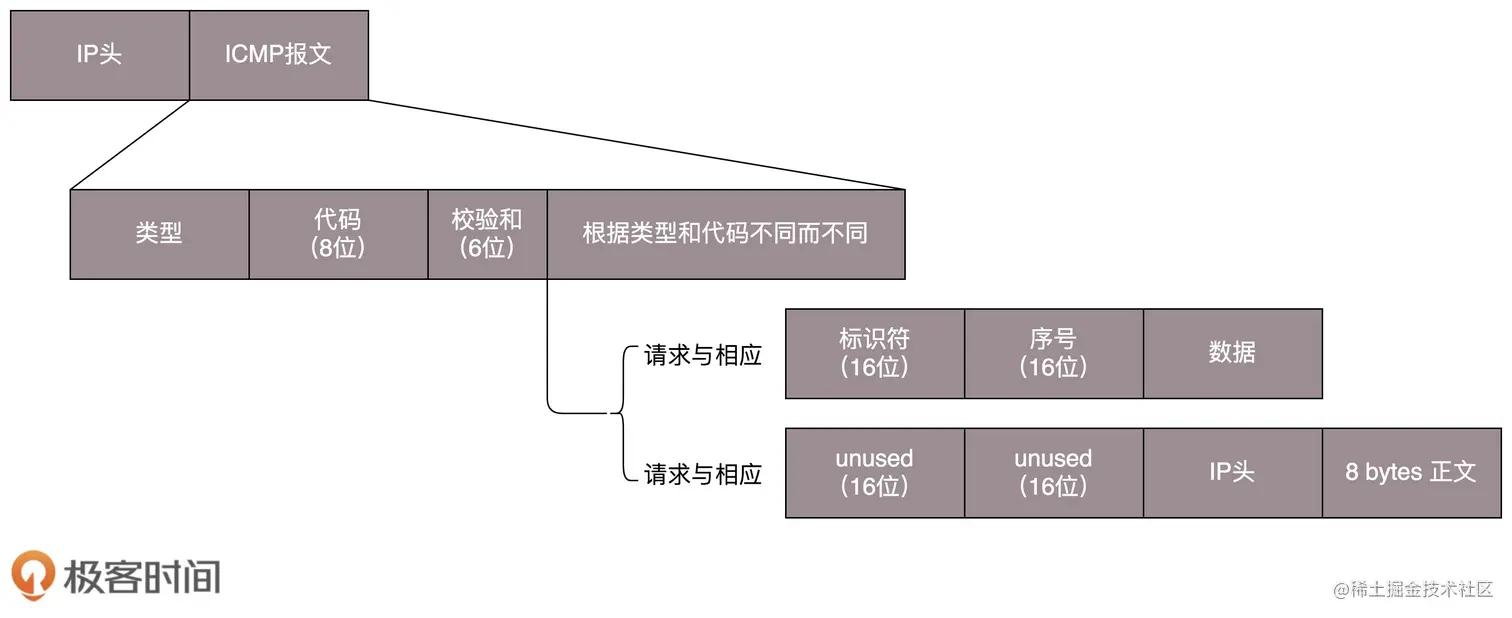

  • 封装在IP包里

• 报文类型

  • 查询报文类型：主动请求，获取主动应答的ICMP协议

    • 例如：ping

    • 标识符

      • 请求：ICMP ECHO REQUEST
      • 回复：ICMP ECHO REPLY\

    • 序号

  • 差错报文类型：异常情况

    • 例如：终点不可达为 3，源抑制为 4，超时为 11，重定向为 5

    • 终点不可达：目的地不通

    • 源站抑制：源站放慢速度\

    • 时间超时：超时\

    • 路由重定向：转发给别的路由器

\

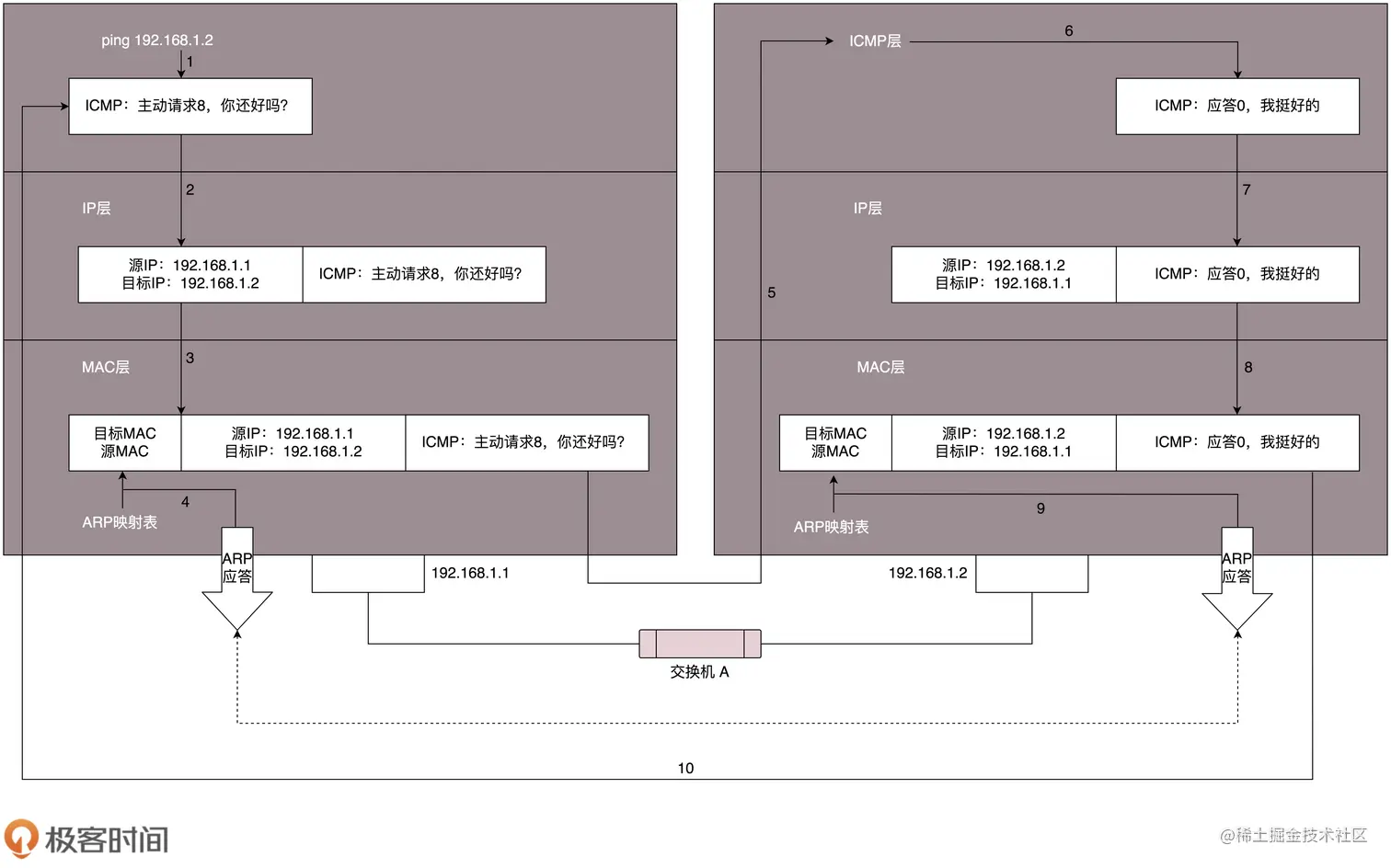

ping

• 过程：

  • 源主机构建ICMP 请求数据包（类型字段+顺序号（目的：可以计算往返时间））\

  • 构建IP包

  • 加入mac头（ARP缓存+ARP查询）

  • 主机B检查MAC地址，IP地址，并返回类型=0+顺序号发送给主机A

• 通过 tcpdump -i eth0 icmp，查看包有没有到达某个点，回复的包到达了哪个点，可以更加容易推断出错的位置\

Traceroute

• 差错报文

• 作用：

  • 1.故意设置特殊的 TTL，来追踪去往目的地时沿途经过的路由器
  • 2.故意设置不分片，从而确定路径的 MTU

总结

• ICMP 相当于网络世界的侦察兵\

• ping 使用查询报文，Traceroute 使用差错报文\

\
