引言

你会如何通过代码写出下面这个公式？

$f(x) = \frac{1}{\sqrt{x}}$

如果是我的话，一行代码搞定

float y = 1 / sqrt(x);

而《雷神之锤3》实现的方式就非常有趣：

float Q_rsqrt( float number )
{

  long i;
  float x2, y;
  const float threehalfs = 1.5F;

  x2 = number * 0.5F;
  y = number;
  i = * ( long * ) &y;                       // evil floating point bit level hacking
  i = 0x5f3759df - (i >> 1);                 // what the fuck?
  y = * ( float * ) &i;
  y = y * (threehalfs - ( x2 * y * y ) );    // 1st iteration
  y = y * (threehalfs - ( x2 * y * y ) );    // 2nd iteration, this can be removed

  return y;
}

如果你看到这个0x5f3759df数字，想必有点小懵逼，人生三问开始了：

它是谁？
它怎么来的？
它有什么用？

下面就会介绍这个magic number从何来，去何处。

为何需要这个算法？

当你需要在游戏中实现一些物理效果，比如光影效果、反射效果时，所关注的点其实是某个向量的方向，而不是这个向量的长度，如果能将所有向量给单位化，很多计算就会变得比较简单。

所以在计算中很重要的一点就是计算出单位向量，而在真正在运行代码中需要根据某个向量计算相应的单位向量，根据某个向量(x, y, z)计算法向量公式如下

$x_0 = x * \frac{1}{\sqrt{x^2 + y^2 + z^ 2}}$ $y_0 = y * \frac{1}{\sqrt{x^2 + y^2 + z^ 2}}$ $z_0 = z * \frac{1}{\sqrt{x^2 + y^2 + z^ 2}}$

可以看出来计算一个数的平方根的倒数其实非常频繁，所以需要一个很快的算法去计算平方根倒数。众所周知，乘法和加法在计算机中被设计得非常快，所以x*x+y*y+z*z计算起来真的非常快，但是

sqrt(xx + yy + z*z)求平方根算法很慢，求一个数的倒数即除法也很慢，所以上面的一行代码实现平方根倒数所消耗的时间会特别慢。而Q_rsqrt(x*x + y*y + z*z)里面的代码没有看到任何除法，以及求平方根，里面全部都是乘法、位移等运算速度很快的操作，平方根倒数速算其实是计算的近似数，大约1%的误差，但是运算速度是之前的三倍，下面就会解释这几行代码。

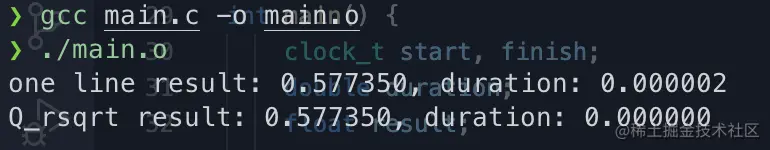

下面这是计算 $\sqrt{3}$ 所得出的结果与计算时间：

初始化参数

long i;
float x2, y;
const float threehalfs = 1.5F;

x2 = number * 0.5F;
y = number;

首先函数的参数是一个32位浮点数，之后声明一个32位整型变量i，继续声明两个32位浮点数x2,y，声明一个32位浮点数常量threehalfs，即表示 $\frac{3}{2}$ ，之后两行也非常简单，一个是将number的一半赋值给x2，将number赋值给y，你会发现很有趣的一点，就是这些变量不管是整型还是浮点型，其在内存中的长度都是32位，这其实是magic发生的基础。

接着看下面几行的注释（因为直接看代码也看不懂），分别是evil bit hack、what the fuck、newton iteration，这三个注释其实就说明了整个算法重要的三步，在真正解释这三个步骤之前，先来说说浮点数的在内存中表示。

二进制数的表示方法

在日常生活中，我们通常以十进制的方式表示现实生活中的各种数，这种数被称为真值，对于负数，我们会在数的前面加一个‘-’号表示这个数是小于0，‘+’号（通常不写）去表示一个正数。而在计算机中只能表示0、1两种状态，所以下正负号在计算机中会以0、1的形式表示，通常放在最高位，作为符号位。为了能够方便对这些机器数进行算术运算、提高运算速度，计算机设计了许多种表示方式，其中比较常见的是：原码、反码、补码以及移码。下面主要以8bit长度的数0000 0100，即十进制数4，去介绍这几种表示方式

原码

原码表示方式是最容易理解的，首先第一位为符号位，后面七位表示的就是真值，如果表示负数，只需要将符号位置为1即可，后面七位依然为真值，所以4与-4的原码为

0000 0100 1000 0100

所以很容易就得出原码的表示范围为[-127, 127]，会存在两个特殊的数为+0与-0。

反码

正数的反码即是其原码，而负数的反码就是在保留符号位的基础上，其他位全部取反，所以4与-4的反码为

0000 0100 1111 1011

所以反码表示范围为[-127, 127]，依然存在两个特殊的数为+0与-0

补码

正数的补码即是其原码，而负数的补码就是在保留符号位的基础上，其他位全部取反，最后加1，即在反码的基础上+1，所以4与-4有补码是

0000 0100 1111 1100

所以补码表示范围为[-128,127]，之前的-0在补码中被表示成了-128，可以多表示一个数。

移码

在数轴上，移码表示的范围，恰好对应着真值在数轴上的范围向正方向移动 $2^n$ 个单元，对应着8个bit的范围从[0, 255]变为[-128, 127]，可以看出偏移量为128，所以4与-4的移码为

0111 1100 1000 0100

移码的一大好处就是方便比较，可以直接进行按位比较。

浮点数

先考虑一个问题，如果你用32位二进制如何表示4.25？可能会是这样：

0000 0000 0000 0100 . 0100 0000 0000 0000

这放在普通十进制，这种想法其实非常常见，但是这种方式放在二进制世界中，总共1位符号位，15号整数位，16位小数位，总共表示数的范围只有 $[-2^{15}, 2^{15}]$ ，而对于长整型的范围却有 $[-2^{31}, 2^{31}]$ ，差的倍数有6w5，可见这种方式为了小数表示抛弃了一半的位数，得不偿失，所以有人提出了

IEEE754标准。

IEEE754

在描述这个标准前，先在这里说下科学计数法，在十进制中科学计数法表示如下 $\begin{aligned} & 12300 && 1.23 * 10^{4} \\ & 0.00123 && 1.23 * 10^{-3} \\ \end{aligned}$

同样的，可以将科学计数法运用到二进制中

$\begin{aligned} & 11,000 && 1.1 * 2^{4} \\ & 0.0101 && 1.01 * 2^{-2} \\ \end{aligned}$

所以IEEE754也是采用的是科学计数法的形式，会将32位数分为以下三部分

0 00000000 00000000000000000000000

Sign Bit

首先第一位是符号位，0表示正数，1表示负数，而在平方根的计算中，明显不会涉及到负数，所以第一位肯定是为0的。

Exponent

第二部分用8位bit表示指数部分，可以表示数的范围是[0, 255]，但是这个只能表示正数，所以需要把负数也加进来，而IEEE754标准中阶码表示方式为移码，之所以要表示为移码的方式是在浮点数比较中，比较阶码的大小会变得非常简单，按位比较即可。不过和正常的移码有一点小区别是，0000 0000与1111 1111用来表示非规格化数与一些特殊数，所以偏移量从128变为127，表示范围也就变成了[-127, 126]。

举个例子，众所周知啊，4这个数的8bit真值为0000 0100，加上127的偏移量变成131，即4的移码为1000 0011。

Mantissa

小数部分就是剩余的23位，可以表示的范围就是 $[0, 1 - 2^{-23}]$ ，而科学计数法的第一位默认是为1的，所以这个范围就会变成 $[1, 2 - 2^{-23}]$ ，而1是默认存在的，这样就不会用这23位bit中一位专门来表示这个1，从而多出一位来表示更广范围的小数，真正计算的时候再加上1即可。

下面我们以9.625这个数改成IEEE 754标准的机器数：

首先变为相应的二进制数为1001.101，用规范的浮点数表达应为 $1.001101 * 2^{3}$ ，所以符号段为0，指数部分的移码为1000 0010，有效数字去掉1后为001101，所以最终结果为

0 10000010 00110100000000000000000

二进制数转换

在前面我们介绍了一个浮点数是如何在计算机中以机器数来表示的，现在我们要对这个浮点数进行一些骚操作，以方便之后对这个浮点数的处理。

同样的，我们以9.625这个数为例，首先我们令阶码的真值为E，则有

$E = 1000,0010_{(2)} = 130_{(10)}$

令余数为M，则有

$M = 00110100000000000000000_{(2)} = {0.001101 * 2^{23}}_{(2)}$

现在我们先不认为这个是浮点数，这个数就是32位长整型，令这个数为L，它所表示的十进制数便是这样

$L = 2^{23} * E + M$

这个数L便是这32位所表示的无符号整型，这个数后面有大用，我们先暂且把它放在这儿，后续再来看。

然后我们通过一个公式来表示这个浮点数F的十进制数

$F = (1 + \frac{M}{2^{23}}) * 2^{E - 127}$

尾数加1是因为在IEEE754标准中把首位的一去掉了，所以计算的时候需要把这个一给加上，然后阶码减去127是因为偏移为127，要在8位真值的基础上减去127才是其表示真正的值。

然后有趣的事情就发生了，我们现在将这个数F取下对数

$\log_2 F = \log_2 (1 + \frac{M}{2^{23}}) + E - 127$

在这个公式，E-127自然非常好计算，但是前面的对数计算起来是比较麻烦的，所以我们可以找个近似的函数去代替对数。

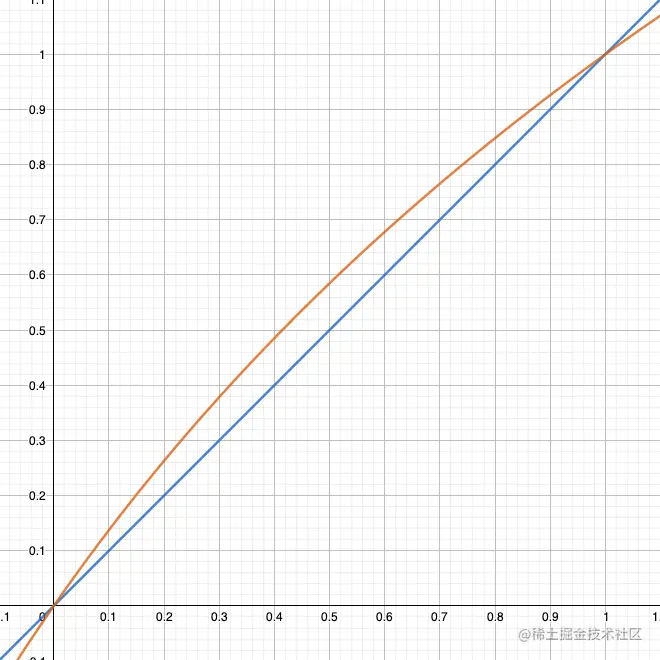

现在看下 $y=log_2(1 + x)$ 与 $y=x$ 的图像

根据图像，我们很容易得出下面这个结论

$\lim_{x \to 0^+} \log_2 (1 + x) = x$ $lim_{x \to 1^-} \log_2 (1 + x) = x$

然后很容易发现，在[0, 1]这个范围内， $\log_2(x+1)$ 与 $x$ 其实是非常相近的，那样我们可以取一个在[0,1]的校正系数$\mu$$，使得下面公式成立

$\log_2 (x + 1) \approx x + \mu$

到此，我们知道了怎样去简化对数，所以我们可以将这个简化代入上面浮点数表示中，就可以得到

$\begin{aligned} \log_2 F &= \log_2 (1 + \frac{M}{2^{23}}) + E - 127 \\ & \approx (\frac{M}{2^{23}} + \mu) + E - 127 \\ & = (\frac{M}{2^{23}} + \frac{E * 2^{23}}{2^{23}}) + \mu - 127 \\ & = \frac{1}{2^{23}} (M + E * 2^{23}) + \mu - 127 \end{aligned}$

看见这个 $M + E * 2 ^{23}$ 应该比较熟悉吧，这个数就是浮点数F的二进制数L，然后代入约等式中得到

$\log_2 F \approx \frac{L}{2^{23}} + \mu - 127$

在某种程度上，不考虑放缩与变换，我们可以认为浮点数的二进制表示L其实就是其本身F的对数形式，即

$\log_2 F \approx L$

三部曲

经过上面一系列复杂的数字处理操作，我们终于可以开始我们的算法三部曲了

evil bit hack

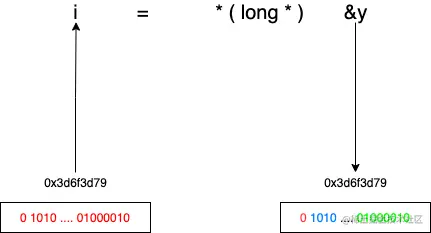

众所周知啊，每个变量都有自己的地址，程序运行的时候就会通过这个地址拿到这个变量的值，然后进行一系列的计算，比如i和y在内存中会这样表示

我们对长整型这些数据很好进行位移运算，比如我想将这个数乘以或者除以 $2^n$ ，只需要左移或者右移N个位就可以，但是浮点数明显无法进行位运算，它本身二进制表示就不是为了位运算设计的。

然后，现在就会提出一个想法，我把float转成int，然后进行位运算不就行了，代码如下

long i = (long) y

假设y为3.33，进行长整型强转后，C语言会直接丢弃尾数，i也就变成了3，丢失这么多精度，谁干啊，如果我们想一位都不动地进行位运算，就是下面这份代码

i = * ( long * ) &y

这行代码做了什么事呢，&y首先将浮点数y的地址找出来，可以认为就是0x3d6f3d79这个地址，它的类型其实是float *，C语言便会以浮点数的形式将这个数取出来，而想让C语言认为这个是长整型类型，就必须进行地址的类型的强转，将float *强转成long *。

这个强转过程其实没改变内存中任何东西，首先它并没有改变0x3d6f3d791这个地址，也没改变这个地址中所存储的数据，可以认为改变的是C语言的“认知”，原本是要以IEEE754标准去读取这个地址中数据，但是C语言现在认为这个是长整型的地址，按长整型方式读取就行。所以(long*)&y代表0x3d6f3d791这个地址中存储的是长整型数据，然后我通过*运算符从这个地址中拿出数据，赋值给i这个长整型变量。

这样我们其实避开了数字本身的意义，而是通过地址变换完整地拿出了这个二进制数据。

what the fuck

众所周知啊，位运算中的左移和右移一位分别会使原数乘以或者除以2，比如

$\begin{aligned} x & & 110 &= 6 \\ x << 1 & & 1100 &= 12 \\ x >> 1 & & 11 &= 3 \\ \end{aligned}$

我们想办法把平方根倒数做一个简单的转化

$\frac{1}{\sqrt x} = x^{-\frac{1}{2}}$

这个等式其实就是我们的最终目标，接下的计算就会逐渐往这个等式靠近，得到一个近似的结果。

在前面一步的叙述中，我们得出这样一个结论，浮点数的二进制表示其实就是其本身的对数形式，想要求的浮点数存储在y中，则有

$y = 9.625 \\$ $log_2 (y) \approx i = 01000001 \ 00011010 \ 00000000 \ 00000000$

也就是说i中其实存储着y的对数，当然还需要进行一系列的转换与缩放。

前面提到过，直接运算一个数的平方根倒数，所以不如直接计算平方根倒数的对数，然后就会有如下等式

$\begin{aligned} \log_2 (\frac{1}{\sqrt y}) = \log_2 (y^{- \frac{1}{2}}) & = - \frac{1}{2} \log_2(y) \\ \log_2 (y) & \approx i \\ \log_2 (\frac{1}{\sqrt y}) & \approx -(i >> 1) \end{aligned}$

除法同样计算速度是比较慢的，所以我们用右移代替除法，这也就解释了-(i >> 1)其实是为了计算 $\log_2 (\frac{1}{\sqrt y})$ 的结果。

所以0x5f3759df这个数到底咋来的，为啥要这么计算，并且-(i >> 1)并不完全是 $\log_2 (\frac{1}{\sqrt y})$ 的近似值啊，根据公式还得除以 $2^{23}$ ，还得加上一定的误差。

先别急，我们先算下这个magic number是咋来的，令 $\Gamma$ 为y的平方根倒数，则有

$\begin{aligned} \Gamma & = \frac{1}{\sqrt y} \\ \log_2 \Gamma & = \log_2 (\frac{1}{\sqrt y}) = -\frac{1}{2} \log_2 (y) \end{aligned}$

然后我们代入上面那个浮点数对数的公式中，则有

$\begin{aligned} \log_2 \Gamma & = \frac{1}{2^{23}} (M_{\Gamma} + E_{\Gamma} * 2^{23}) + \mu - 127 \\ \log_2 y & = \frac{1}{2^{23}} (M_y + E_y * 2^{23}) + \mu - 127 \\ \frac{1}{2^{23}} (M_{\Gamma} + E_{\Gamma} * 2^{23}) + \mu - 127 & = -\frac{1}{2}(\frac{1}{2^{23}} (M_y + E_y * 2^{23}) + \mu - 127) \end{aligned}$

现在经过一定的变换能够得到下面这个式子

$\begin{aligned} (M_{\Gamma} + E_{\Gamma} * 2^{23}) & = \frac{3}{2}2^{23}(127 - \mu) -\frac{1}{2} (M_y + E_y * 2^{23}) \\ & = 0x5f3759df - (i >> 1) \end{aligned}$

这里 $\mu$ 是就是之前简化对数计算引进的误差，通过一定计算，得到最合适的 $\mu$ ，来得到 $\Gamma$ 的近似值。这个计算过程偏向纯数学化的，具体过程请查阅《FAST INVERSE SQUARE ROOT》这篇论文。

原算法中取的 $\mu$ 值为0.0450465，然后计算一下

$\frac{3}{2}2^{23}(127 - \mu) = \frac{3}{2}2^{23}(127 - 0.0450465) = 1597463007$

这个数的十六进制就是0x5f3759df，也就是上面提到的那个magin number，然后我们根据这个数去计算得到的近似值，并与真正的 $\frac{1}{\sqrt y}$ 进行比较，具体函数图像如下

从上面的图像可以看到，在[1,100]这个区间内，所得到的近似值曲线已经和原始值制拟合的比较好了，这样我们已经完成了前面几个比较重要的步骤。

y = * ( float * ) &i;

这样我们通过和evial bit hack的逆向步骤，即将一个长整型的内存地址，转变成一个浮点型的内存地址，然后根据IEEE754标准取出这个浮点数，即我们要求的\Gamma的近似值，其实到这里应该是算法差不多结束了，但是这个近似值还存在一定的误差，还需要经过一定的处理降低误差，更接近真实值。

Newton Iteration

本身我们已经得到了一个比较好的近似值，但是仍然存在一定的误差，而牛顿迭代法可以这个近似值更加接近真实的值，近一步减少误差。

牛顿迭代法本身是为了找到一个方程根的方法，比如现在有一个方程 $f(x)=0$ ，需要找到这个方程的根，但是解方程嘛，是不会解方程的，所以可以找到一个近似值来代替这个真正的解。

如上图，假设 $f(x)=0$ 的解为 $x=x_c$ ，我们需要首先给一个 $x$ 的近似值 $x_0$ ，通过这个 $x_0$ ，不断求得一个与 $x_c$ 更接近的值。

在 $(x_0, f(x_0))$ 处做切线，切线的斜率就是 $f(x)$ 在 $x=x_0$ 的导数 $f'(x_0)$ ，然后来求这条切线与x轴的交点 $x_1$ ，则有

$x_1 = x_0 - \frac{f(x_0)}{f'(x_0)}$

这样我们就完成了一次迭代，从图像上可以看见 $x_1$ 比 $x_0$ 更接近于真正的解，下一次迭代基于 $x_1$ 进行同样的步骤，就能得到比 $x_1$ 更好的近似值 $x_2$ ，所以牛顿迭代公式非常简单

$x_{n + 1} = x_n - \frac{f(x_n)}{f'(x_0)}$

当这个迭代次数接近无限时， $x_n$ 也就越接近真正的解。

而最后一行就是经过一次迭代后的简化公式，这个公式怎么来的呢。对于一个浮点数 $a$ ，要求它的平分根倒数，则有

$y = \frac{1}{\sqrt a}$

通过这个公式能构成一个函数

$f(y) = \frac{1}{y^2} - a$

求这个 $y$ 值，其实就是求 $f(y)=0$ 的根，所以迭代公式就是

$\begin{aligned} y_{n+1} & = y_n - \frac{f(y_n)}{f'(y_n)} \\ & = y_n - \frac{y_n^{-2} - a}{-2 * y_n^{-3}} \\ & = y_n * (\frac{3}{2} - \frac{1}{2}* a * y_n^2) \end{aligned}$

这个公式对应的算法中的代码

y = y * (threehalfs - ( x2 * y * y ) )

至此，你的代码就更接近真实的 $y=\frac{1}{\sqrt x}$ ，在更接近真实答案的同时，运行速率也大大提升。仅仅牺牲了一点点的准确性，却能提高整个的速度，这其实就是算法在优化中的一个比较重要的点。
