在上一篇文章中，我们介绍了ant design charts的安装及基本用法。本次将结合示例介绍一些常用图表组件的自定义样式使用。
1.ant design charts自定义tooltips样式

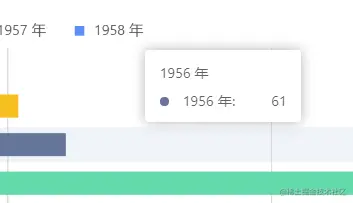

tooltips是ant design charts的基础图表组件，我们在大多数图表中都能见到它的身影。其作用是鼠标移入图表相应区域时显示数据详情。在config中如果不配置，将显示默认样式。
如果我们不想使用tooltips的默认样式，我们需要通过tooltips中的customContent方法来进行自定义样式。
此段代码直接放入config中即可
tooltip: {
//customContent方法有两个参数，从中我们可以取到当前选中的行列所对应的值,及对应的色块颜色
customContent: (title, items) => {
return (
<>
<div style={ //此处配置弹窗的基本样式，如宽高，背景及文字颜色等
{
width: 106,
// height: 132,
padding: 10,
backgroundColor: 'rgba(0, 0, 0, 0.75)',
color: 'white',
fontSize: 12,
margin: '0 -12px 0 -12px',
borderRadius: 2,
}}>
<h5 style={{ marginTop: 0, color: 'white'}}>{title}</h5>
<ul style={{ paddingLeft: 0 }}>
{items?.map((item, index) => {
const { name, value, color } = item; //我们可以从name, value, color取到想要的值
return (
<li
key={item.year}
className="g2-tooltip-list-item"
data-index={index}
style={{ marginBottom: 4, display: 'flex', alignItems: 'center' }}
>
<span className="g2-tooltip-marker" style={{ backgroundColor: color }}></span>
<span
style={{ display: 'inline-flex', flex: 1, justifyContent: 'space-between' }}
>
<span style={{ margiRight: 16 }}>{name}:</span>
<span className="g2-tooltip-list-item-value">{value}</span>
</span>
</li>
);
})}
</ul>
</div>
</>
);
},
},
自定义样式如下：
从代码中我们可以看到，实际项目中，我们可以根据需求通过customContent对tooltips样式进行自定义。由于tooltips是ant design charts的基础图表组件，因此只要支持tooltips的图表，均可使用此种方法自定义样式。
2.对元素添加点击事件
ant design charts中几乎所有实例都可通过onReady获取
```
const clickTag = (evt) => {
console.log(evt);
};
return (
<Column
{...config}
onReady={(plot) => {
plot.on('plot:click', (evt) => {
const { x, y } = evt;
const { xField } = plot.options;
const tooltipData = plot.chart.getTooltipItems({ x, y });
console.log(tooltipData);
clickTag(evt); //点击方法
});
}}
/>
);
```
3.混合图表

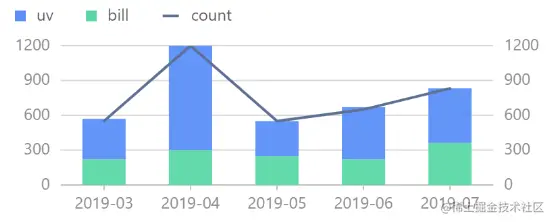

混合图表的使用与普通图表类似，区别仅在于混合图表需传入两组数据来实现。 如果你既想看到多种数据的对比，又想看到总量的变化趋势，这时就可使用这种堆叠柱线混合图表：
import React, { useState, useEffect } from 'react';
import ReactDOM from 'react-dom';
import { DualAxes } from '@ant-design/charts';
const DemoDualAxes = () => {
const uvBillData = [
{
time: '2019-03',
value: 350,
type: 'uv',
},
{
time: '2019-04',
value: 900,
type: 'uv',
},
{
time: '2019-05',
value: 300,
type: 'uv',
},
{
time: '2019-06',
value: 450,
type: 'uv',
},
{
time: '2019-07',
value: 470,
type: 'uv',
},
{
time: '2019-03',
value: 220,
type: 'bill',
},
{
time: '2019-04',
value: 300,
type: 'bill',
},
{
time: '2019-05',
value: 250,
type: 'bill',
},
{
time: '2019-06',
value: 220,
type: 'bill',
},
{
time: '2019-07',
value: 362,
type: 'bill',
},
];
const transformData = [
{
time: '2019-03',
count: 550,
},
{
time: '2019-04',
count: 1200,
},
{
time: '2019-05',
count: 550,
},
{
time: '2019-06',
count: 670,
},
{
time: '2019-07',
count: 832,
},
];
const config = {
data: [uvBillData, transformData], //分别对应柱状图和折线图的数据
xField: 'time',
yField: ['value', 'count'],
yAxis: { // 混合图表实际上不是共用一个面板，柱状图数值默认从0开始，而折线图从最小值开始
count: { // 若想两侧数据对齐，需设置折线图数据最小值从0开始
min: 0,
},
},
geometryOptions: [
{ //柱状图配置
geometry: 'column',
isStack: true,
seriesField: 'type',
},
{ //折线图配置
geometry: 'line',
},
],
};
return <DualAxes {...config} />;
};
ReactDOM.render(<DemoDualAxes />, document.getElementById('container'));
4.水波图自定义样式
水波图通常用于展示系统容量，下面将展示如何对水波图的标题，内容，形状以及颜色进行自定义样式，大家可结合注释调整样式：
import React, { useState, useEffect } from 'react';
import ReactDOM from 'react-dom';
import { Liquid, measureTextWidth } from '@ant-design/charts';
const DemoLiquid = () => {
const config = {
percent: 0.25, //百分比显示数据
shape: function (x, y, width, height) { //用于改变水波图默认形状，不设置默认为圆形
const r = width / 4;
const dx = x - width / 2;
const dy = y - height / 2;
return [
['M', dx, dy + r * 2],
['A', r, r, 0, 0, 1, x, dy + r],
['A', r, r, 0, 0, 1, dx + width, dy + r * 2],
['L', x, dy + height],
['L', dx, dy + r * 2],
['Z'],
];
},
statistic: { //中心文本组件,包含标题和内容
title: { //自定义标题
formatter: function formatter () {
return '系统剩余空间';
},
style: function style () { //自定义标题样式
return {
fontSize: 12,
fill: '#999999',
textShadow: 'none',
};
},
},
content: { //自定义内容
style: function style () { //自定义内容样式
return {
fontSize: 24,
lineHeight: 1,
fill: 'color: rgba(0, 0, 0, 0.85);',
};
},
//自定义主体文本的 html，优先级高于 formatter
customHtml: function customHtml (container, view, _ref3) {
var percent = _ref3.percent;
var _container$getBoundin = container.getBoundingClientRect();
var width = _container$getBoundin.width;
var height = _container$getBoundin.height;
var d = Math.sqrt(Math.pow(width / 2, 2) + Math.pow(height / 2, 2));
var text = ''.concat(((1 - percent) * 100).toFixed(2));
var textWidth = (0, measureTextWidth)(text, { fontSize: 40 });
var scale = Math.min(d / textWidth, 1);
// 自定义内容详情
return '<div style="width:'
.concat(d, 'px;display:flex;align-items:center;justify-content:center;font-size:')
.concat(scale, 'em;line-height:')
.concat(scale <= 1 ? 1 : 'inherit', '">')
.concat(text, '<span style="font-size:10px;margin-top:5px">%</span></div>');
},
},
},
outline: { //外边框样式
border: 4, //外边框宽度
distance: 8, //边框内边距
},
wave: { //动态水波的波长
length: 128,
},
liquidStyle: function liquidStyle (_ref4) { //水波图的配色样式
var percent = _ref4.percent;
return {
fill: percent > 0.45 ? '#3964C5' : '#3964C5', //填充色，可根据当前百分比改变颜色
stroke: percent > 0.45 ? '#3964C5' : '#3964C5', //图形的描边颜色，可根据当前百分比改变颜色
shadowColor: 'rgba(57, 100, 197, 0.6)',
shadowBlur: 10,
shadowOffsetX: 0,
shadowOffsetY: 0,
};
},
};
return <Liquid {...config} />;
};
ReactDOM.render(<DemoLiquid />, document.getElementById('container'));

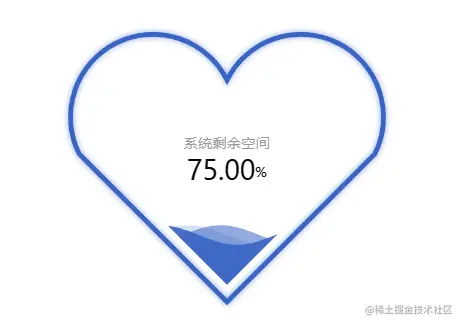

效果图：
结尾
更多详情请参考：ant design charts图表示例
