前言

在上一篇《Block基础探索》中探索了block的分类和循环引用的处理。在这一过程中，还有一些问题我们不甚了解，例如block底层是一个结构体，这个结构体是什么样的结构？block是怎样捕获的self，又是如何捕获变量的？本篇我们从block源码来继续探索下。

一、Block底层结构

block是什么？是匿名函数？或者是一个对象？但是好像都不对。还记得上一篇中探索block循环引用的原因时，使用过xcrun查看了底层，本节继续使用这种方法来看下。

在探索前，先分析下block的几种形式，再一一看下底层实现。根据使用block的情况看，block的形式可以分为以下几种：

  • 有参数
  • 有返回值
  • 有参数也有返回值
  • 无参数也无返回值 由于第三种包含前两种，所以实际上我们xcrun两次即可，两次的代码和结果分别如下：

1、有参数有返回值

int(^block)(int a) = ^int(int a){
    return 0;
};


2、无参数无返回值

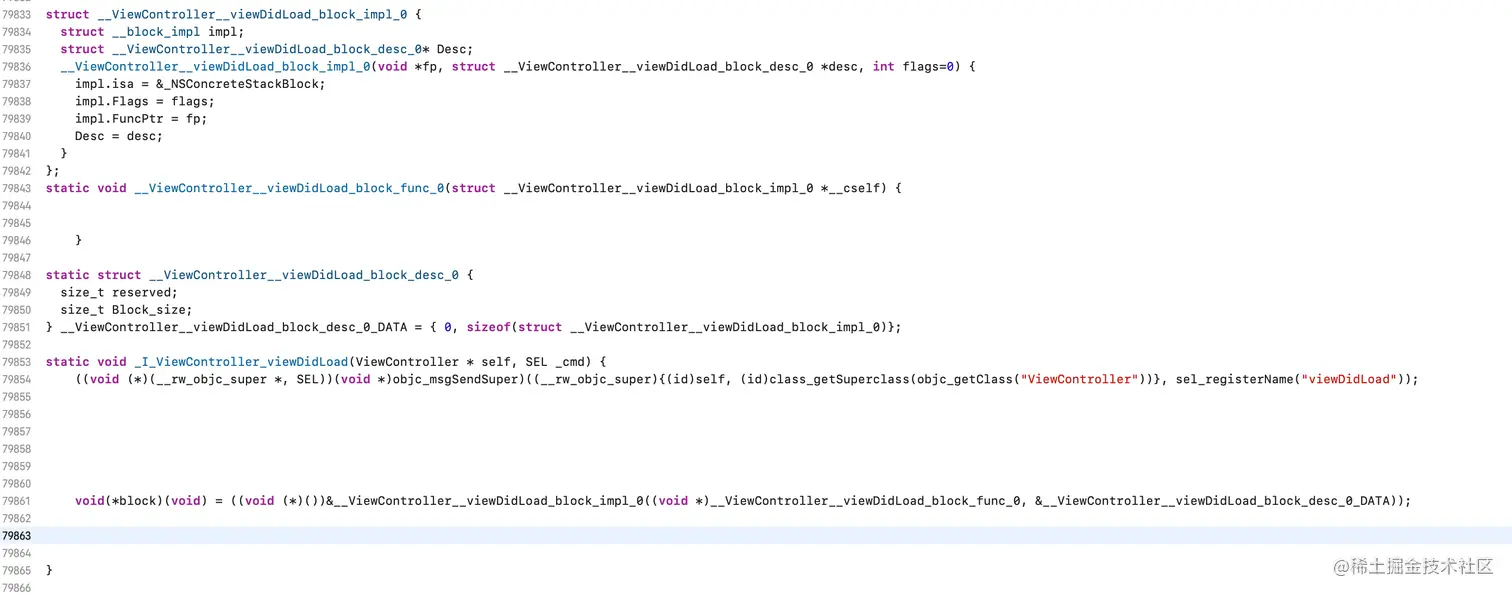

void(^block)(void) = ^{
};

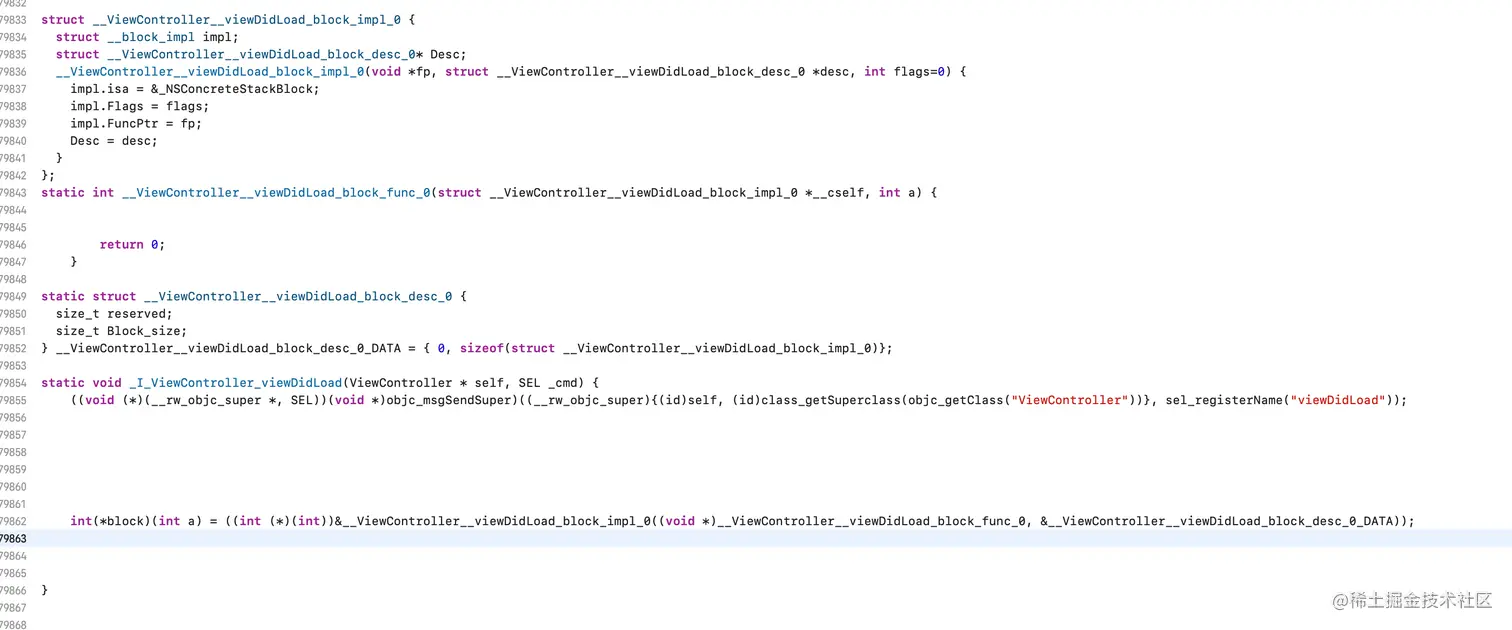

对比两个结果，当有参数和返回值时，__ViewController__viewDidLoad_block_func_0也有对应类型的参数和返回值，否则就没有参数和返回值；而两种情况下，两者的__ViewController__viewDidLoad_block_impl_0并没有差别。因此可以得出结论，block的参数和返回值影响的只是代码块的实现，而不会影响block本身。

block除了参数和返回值，还会捕获外部变量，根据捕获变量的情况，又可以分为以下几种：

  • 捕获基本类型变量
  • 捕获对象类型变量
  • 通过__block捕获基本类型变量
  • 通过__block捕获对象类型变量

下面以是否使用__block修饰分为两组进行xcrun，因为参数和返回值对于block本身结构没有影响，故这里采用无参数无返回值的block进行实验。

捕获不用__block修饰的变量

1、基本类型

int a = 10;
void(^block)(void) = ^{
    NSLog(@"value = %d", a);
};

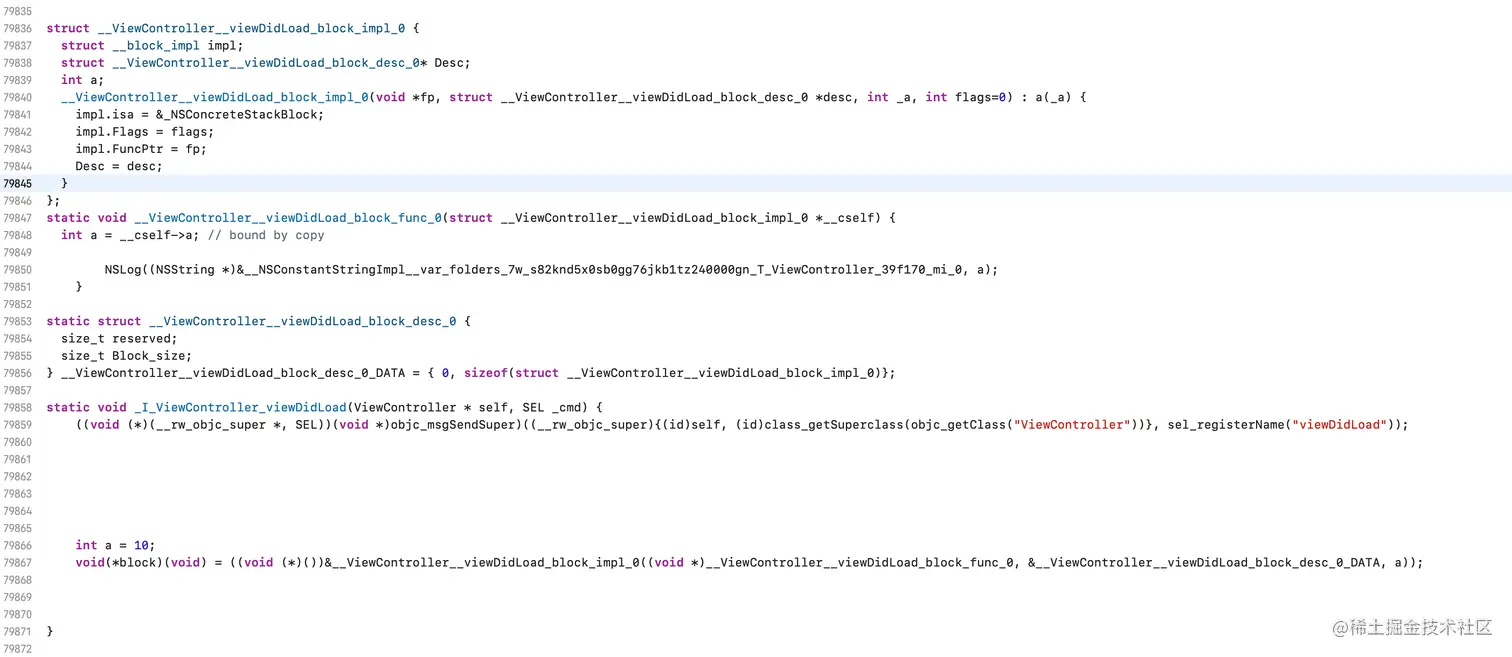

block的底层是一个结构体，其中包含一个int a成员，在其调用的代码块函数中，还有一个局部变量int a接收外部传入的值，而这个值正是int a = 10的值。由此可以发现，block代码块中的a和ViewDidLoad中的a已经不是同一个变量。

如果直接在block中修改a的值，我们预期的是改变外部的a，但实际是block内部a的改变，由此产生了代码歧义。所以，苹果并不允许直接在block中修改外部的局部变量，如果要改的话，需要加上__block，这一点后面也会分析到。

2、对象类型

NSObject *obj = [NSObject alloc];
void(^block)(void) = ^{
    NSLog(@"value = %@", obj);
};

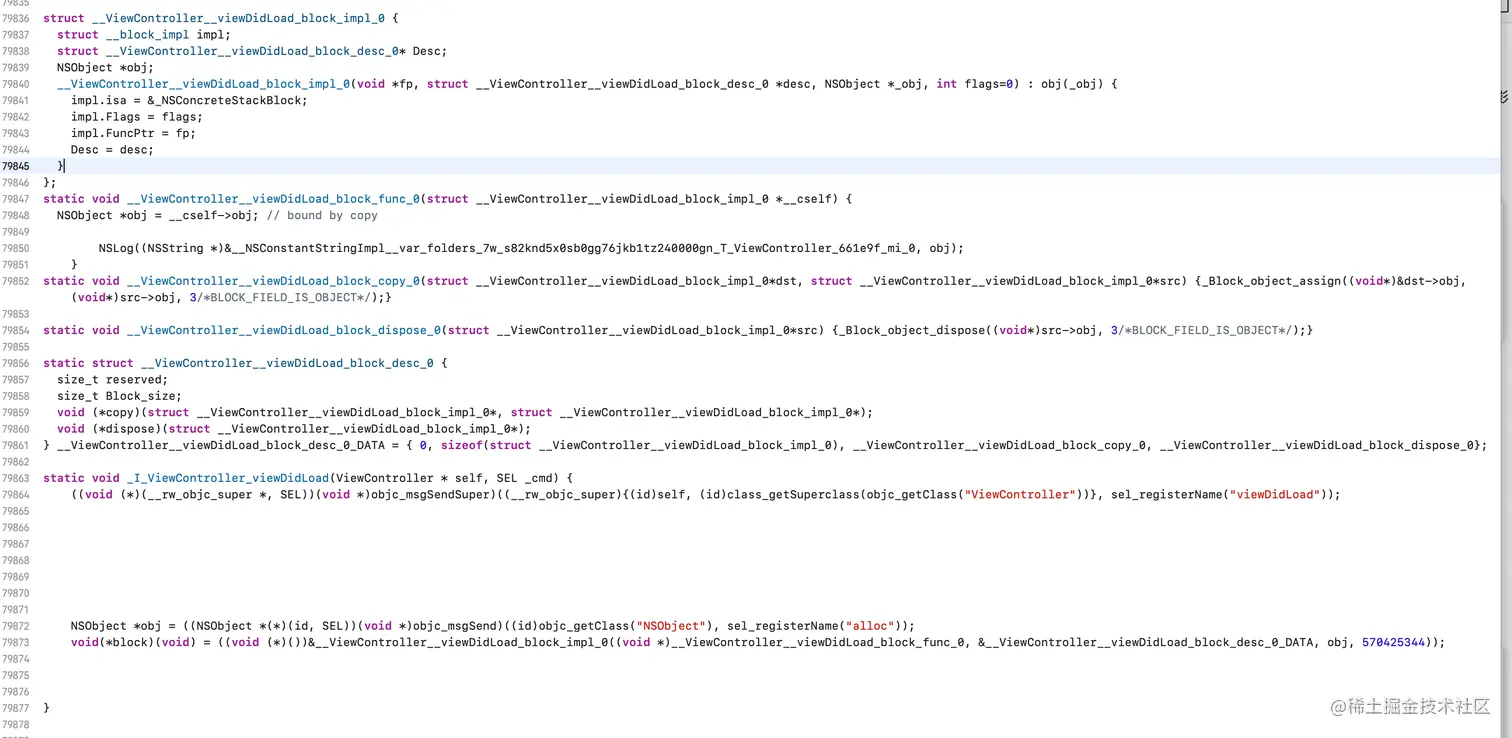

与捕获基本类型相比，捕获对象多了两个函数__ViewController__viewDidLoad_block_copy_0和__ViewController__viewDidLoad_block_dispose_0，这两个函数分别调用了_Block_object_assign和_Block_object_dispose，其实是用来持有和释放对象的，这在后面也会得到验证。

除了上面的不同外，还有一点就是在block结构体中的成员变量变成了一个对象所属类型指针变量，其值为外部传入的对象。与基本类型相同的是，在代码块函数中接收的也是外部传入的对象。

不过需要区分一点，对于对象类型，在block内部修改外部局部变量，由于指针指向同一片内存，修改变量的成员或者属性，是可以修改的，但是如果是将变量重新赋值一个新的对象，则也是不被允许的，这一点的原因和基本类型一致。

捕获__block修饰的变量

1、基本类型

__block int a = 10;
void(^block)(void) = ^{
    NSLog(@"value = %d", a);
};


加了__block的基本类型变量，在被捕获时，会多出一个__Block_byref_obj_0类型的结构体，并且在ViewDidLoad方法中，先将int a = 10包装成了__Block_byref_obj_0，其中__forwarding为a的地址。

在block的结构体中，成员a不再是int类型，而是一个__Block_byref_obj_0结构体指针，在结构体的构造函数中传入包装a的__Block_byref_obj_0结构体的地址。因为是指针传递，所以block捕获到的a，与外部的a是同一块内存，当block内部改变时，外部的a也会发生改变，这样做不会产生如普通基本类型的代码歧义。

此外，加了__block后还多了copy和dispose两个函数，这两个函数的作用是什么呢，下文会继续探索。

2、对象类型

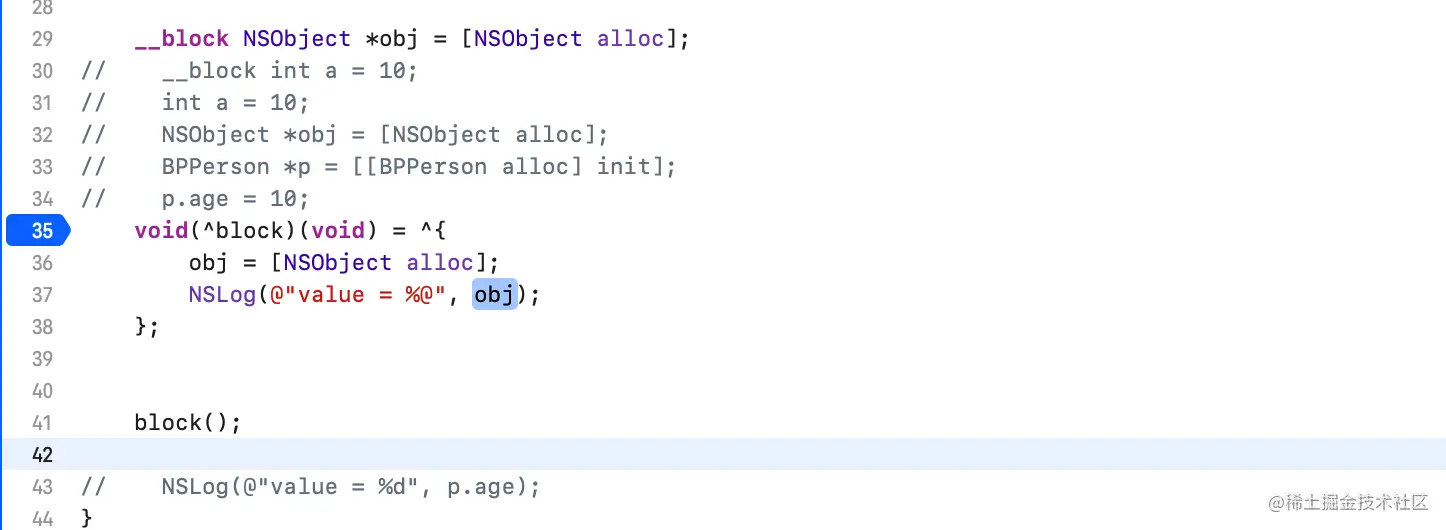

__block NSObject *obj = [NSObject alloc];
void(^block)(void) = ^{
    obj = [NSObject alloc];
    NSLog(@"value = %@", obj);
};



加了__block后的对象类型，也会多一个__Block_byref_obj_0类型的结构体，这一点和基本类型一致。这个例子中，专门在block中专门给obj重新赋值，查看其内部实现逻辑为：

  • 将外部对象的指针地址传入__Block_byref_obj_0中，并将__Block_byref_obj_0的地址传入block中
  • 在代码块函数__ViewController__viewDidLoad_block_func_0中，有代码 __Block_byref_obj_0 *obj = __cself->obj;，通过block结构体的构造函数和这一步操作，将外部对象的指针传入block内部
  • 因此，在block内部重新赋值时，并不会报错，因为内外指针一致，会一起修改。

需要注意的是，无论是否使用__block修饰，当捕获的变量是对象时，在block内部都是可以修改对象的成员和属性的，并且内外值是同时改变的，因为两者都是操作同一片内存。不同点在于：

  • 如果不使用__block修饰，是通过两个指针指向同一片内存，所以修改对象成员和属性是被允许的，内外的修改是一致的，但是在block内部重新给对戏那个赋值，则改变了内部指针的指向，对外部没有影响，从而产生歧义，不被允许；
  • 而使用__block修饰，则是将外部对象的指针传进block中，实际是一个指针，因而在block内部重新赋值后，还可以保证内外指向的是同一片区域

小结

本小节主要探索的是block的本质和捕获变量的底层实现，这里做下总结：

  • 1、block的底层是一个结构体，并且该结构体成员不包含block的参数和返回值，参数和返回值只是作为代码块函数的参数和返回值
  • 2、未使用__block修饰的外部变量，如果是基本类型，则是值传递，block内外是两个变量，如果是对象类型，则是指针传递，block内外是两个指针指向同一变量，可以修改对象的成员和属性，但是不能在内部给对象重新赋值
  • 3、使用__block修饰的外部变量被捕获时，都会被包装成一个__Block_byref_obj_0结构体，将外部变量的指针传入block内部，因此即使修改指针的指向，内外变量也可以保持一致，不会歧义

不过，还有些问题没有清楚，

  • block如何进行拷贝
  • 对象类型的copy和销毁函数，是如何copy和销毁对象的 不要着急，在下一节中，将结合源码和clang的结果继续进行探索。

二、block源码探索

在上面的探索中，block的isa都指向为&_NSConcreteStackBlock，但是上面的几个例子中的block，按道理应该属于堆block，难道是之前的判断方法不正确？其实不然，因为上述例子是在编译时，此时还不能确定block类型，因此用&_NSConcreteStackBlock占位。

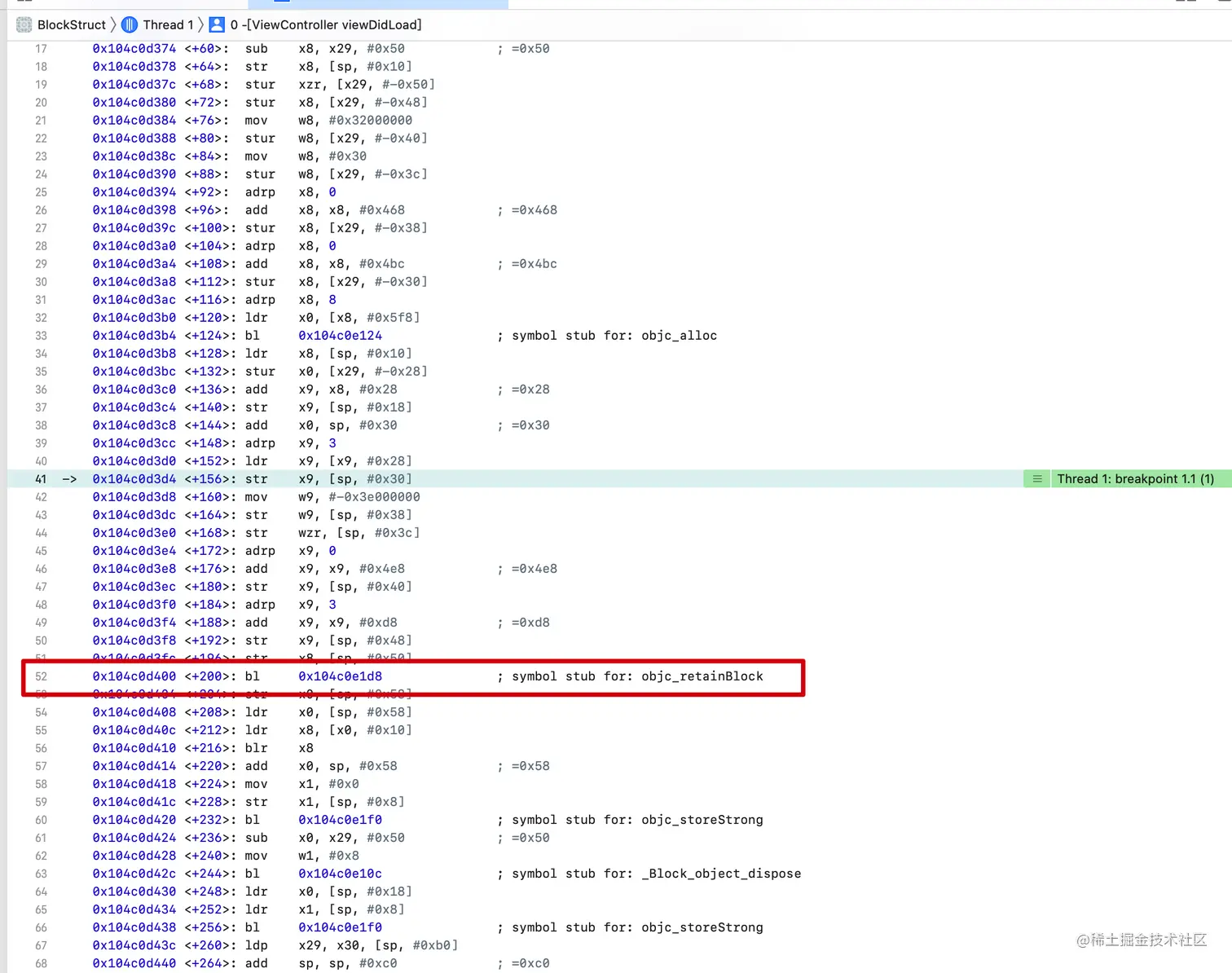

在上面的例子中打下断点，并开启汇编模式Always show Disassembly，如图所示：


之后会进入汇编代码界面：


如上图，下一个执行的跳转函数为objc_retainBlock，接着单步执行进入下一函数

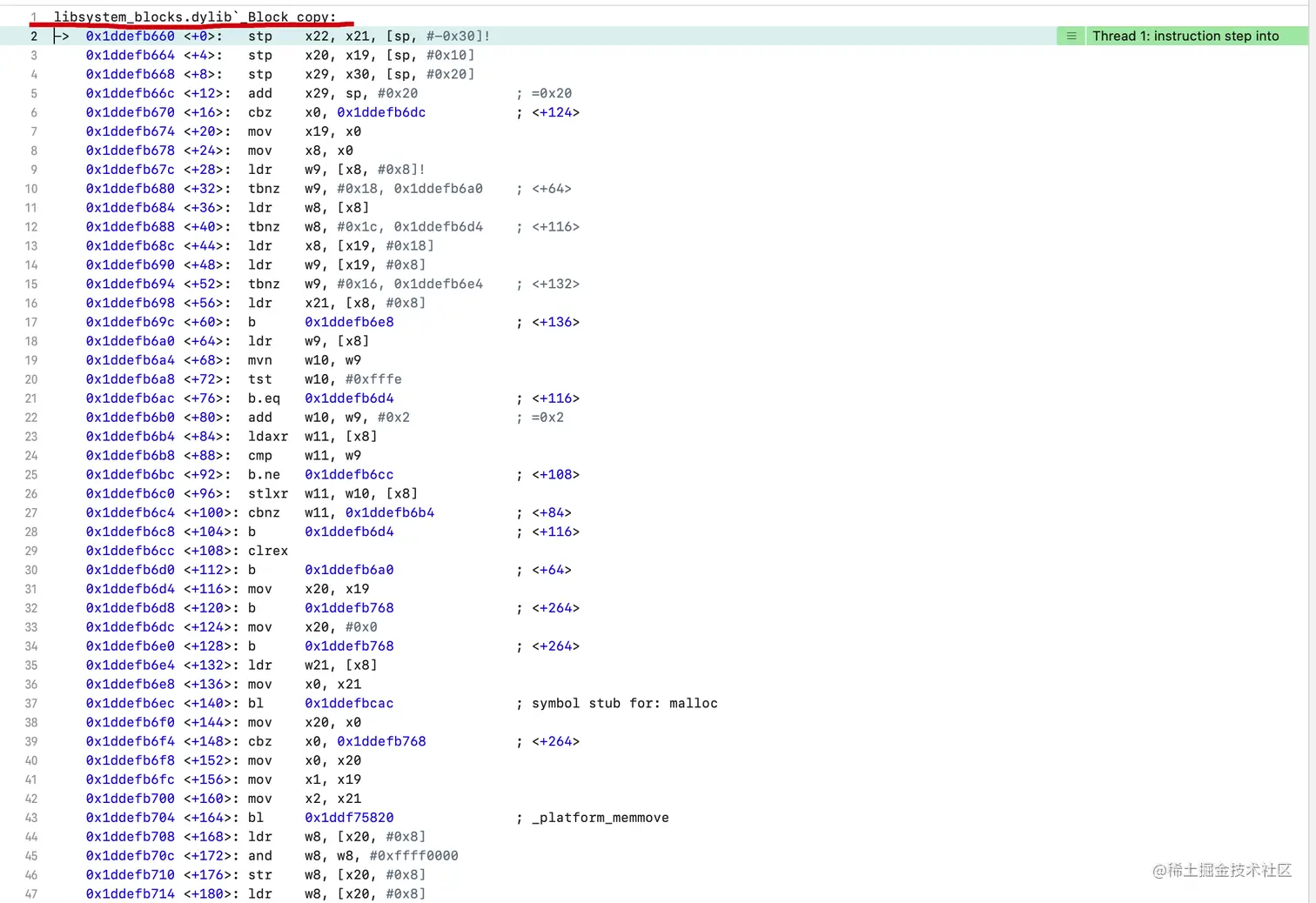

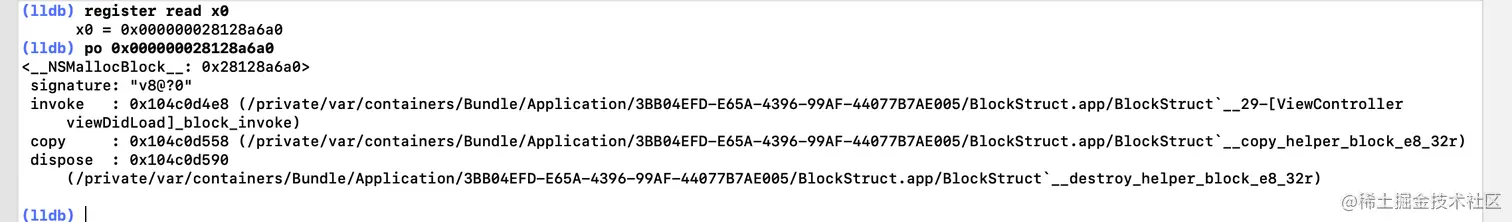

在该函数的最后ret指令处打断点，然后register read x0读取返回值，得到如下结果：


可以发现在经过__Block_copy函数后，block变成了堆block，在这个过程中一定经历了一些操作，我们可以在__Block_copy函数中一探究竟。

从上面的结果可以发现，__Block_copy函数在libsystem_blocks.dylib库中，但是该库并未开源，不过有一个替代库libclosure可供研究，其源码地址为libclosure。

打开libclosure源码，全局搜索__Block_copy，发现其返回值是一个Block_layout结构体，源码定义代码如下：

struct Block_layout {
    void * __ptrauth_objc_isa_pointer isa;
    volatile int32_t flags; // contains ref count //在后面的方法中会用到，用于跟枚举做逻辑&运算
    int32_t reserved;
    BlockInvokeFunction invoke; // block代码块函数，调用block要执行的代码
    struct Block_descriptor_1 *descriptor;

    // imported variables
};

这里Block_descriptor_1后面是一个导入变量，根据不同的情况决定是否会导入，像这样的变量有三种类型，分别为Block_descriptor_1、Block_descriptor_2、Block_descriptor_3，源码中定义如下：

#define BLOCK_DESCRIPTOR_1 1
struct Block_descriptor_1 {
    uintptr_t reserved; // 保留字段
    uintptr_t size; // block结构体的总大小，可以参考上节例子cpp文件中__ViewController__viewDidLoad_block_desc_0构造函数中的sizeof
};

#define BLOCK_DESCRIPTOR_2 1
struct Block_descriptor_2 {
    // requires BLOCK_HAS_COPY_DISPOSE
    BlockCopyFunction copy;  // 外部传入的copy函数
    BlockDisposeFunction dispose; // 外部传入的dispose函数，用于销毁变量
}; // 当捕获对象类型或__block修饰的基本类型时，才会有Block_descriptor_2

#define BLOCK_DESCRIPTOR_3 1
struct Block_descriptor_3 {
    // requires BLOCK_HAS_SIGNATURE
    const char *signature;  // block的签名，例如汇编查看返回值时的"v8@?0"
    const char *layout;     // contents depend on BLOCK_HAS_EXTENDED_LAYOUT
};

flag成员表示block的状态，有一个枚举来表示，代码如下：

enum {
    BLOCK_DEALLOCATING =      (0x0001),  // runtime
    BLOCK_REFCOUNT_MASK =     (0xfffe),  // runtime
    BLOCK_INLINE_LAYOUT_STRING = (1 << 21), // compiler
#if BLOCK_SMALL_DESCRIPTOR_SUPPORTED
    BLOCK_SMALL_DESCRIPTOR =  (1 << 22), // compiler
#endif
    BLOCK_IS_NOESCAPE =       (1 << 23), // compiler
    BLOCK_NEEDS_FREE =        (1 << 24), // runtime
    BLOCK_HAS_COPY_DISPOSE =  (1 << 25), // compiler
    BLOCK_HAS_CTOR =          (1 << 26), // compiler: helpers have C++ code
    BLOCK_IS_GC =             (1 << 27), // runtime
    BLOCK_IS_GLOBAL =         (1 << 28), // compiler
    BLOCK_USE_STRET =         (1 << 29), // compiler: undefined if !BLOCK_HAS_SIGNATURE
    BLOCK_HAS_SIGNATURE  =    (1 << 30), // compiler
    BLOCK_HAS_EXTENDED_LAYOUT=(1 << 31)  // compiler
};

三、block捕获变量的过程分析

3.1 block拷贝 堆->栈

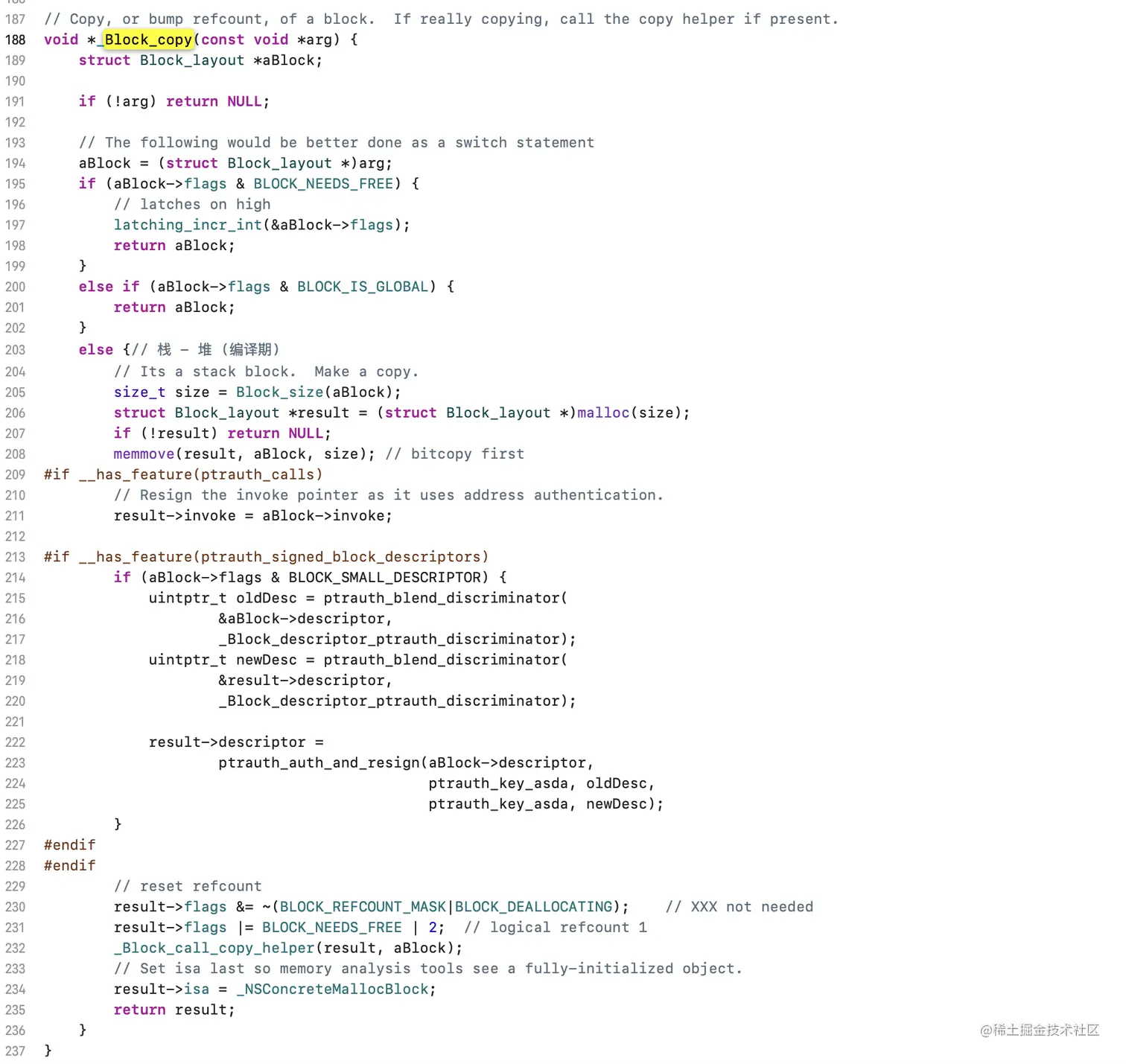

上一小节看到了block的源码结构是一个Block_layout结构体，现在回到__Block_copy函数中来，在源码中函数的实现如下所示：


全局搜索__Block_copy函数的调用，可以发现两个调用地方



第一个是__NSMallocBlock__的retain方法中，此时是将block拷贝到堆上，这是block的第一层拷贝。

第二个是_Block_object_assign函数中，这是捕获了外部的一个block变量做的拷贝。

结合__Block_copy函数源码及其调用时机分析函数实现流程如下：

  • 如果是一个全局block，即aBlock->flags & BLOCK_IS_GLOBAL则直接返回aBlock。
  • 如果不是全局blcok，则进行拷贝，将blcok从栈拷贝到堆，并且将isa改为_NSConcreteMallocBlock，同时result->flags |= BLOCK_NEEDS_FREE | 2;，再一次进入时，flag已经包含BLOCK_NEEDS_FREE，也就不会再copy一次。

3.2 block拷贝外部变量

上一小节__Block_copy函数将block从栈拷贝到堆，这是block的第一层拷贝。本小节看一下block的第二层拷贝 -- 对于外部变量的拷贝。

对外部变量的拷贝，分四种情况：

  • 1、不加__block的基本类型
  • 2、不加__block的对象类型
  • 3、有__block修饰的基本类型
  • 4、有__block修饰的对象类型

3.2.1 不加__block的基本类型

第一种很简单，只是一个值拷贝，内外是两个值相同的不同变量，并且因为是基本类型，所以不需要考虑释放的问题。

3.2.2 不加__block的对象类型

第二种是对象类型，所以结合源码来分析下。在第一节的例子中，通过xcrun得到的cpp代码实现中有一个__ViewController__viewDidLoad_block_desc_0结构体，该结构体其实是Block_descriptor_1、Block_descriptor_2三者的合体，可以对比看下：

static struct __ViewController__viewDidLoad_block_desc_0 {

  size_t reserved;  // => 对应Block_descriptor_1的reserved

  size_t Block_size;  // => 对应Block_descriptor_1的size

  // => 对应Block_descriptor_2的copy
  void (*copy)(struct __ViewController__viewDidLoad_block_impl_0*, struct __ViewController__viewDidLoad_block_impl_0*);

  void (*dispose)(struct __ViewController__viewDidLoad_block_impl_0*);  // => 对应Block_descriptor_2的dispose

}

其中copy和dispose的赋值代码如下：

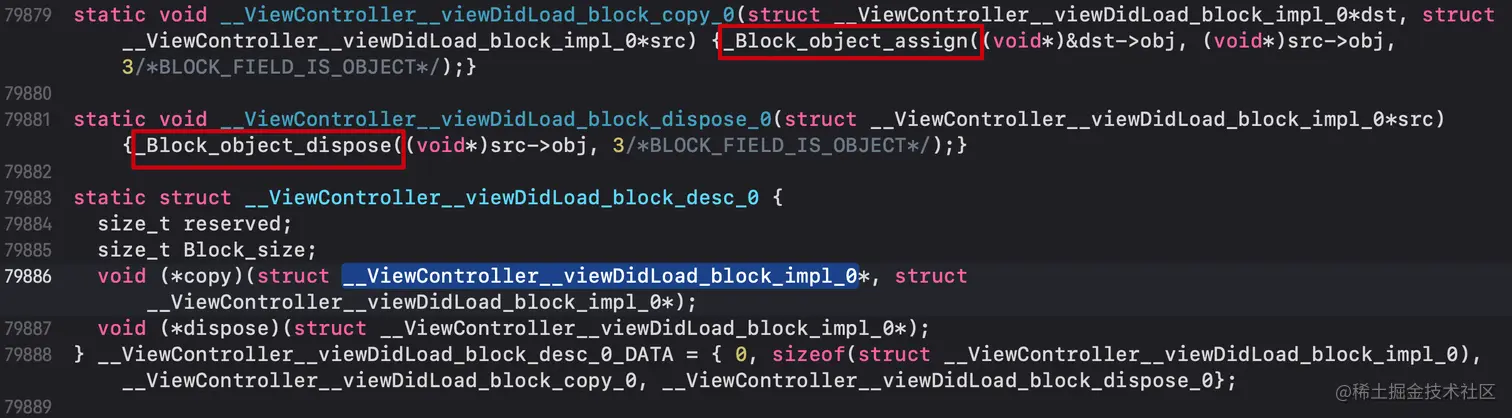

copy和dispose两者传入的值为__ViewController__viewDidLoad_block_copy_0和__ViewController__viewDidLoad_block_dispose_0，在这两个函数中分别调用_Block_object_assign和_Block_object_dispose。

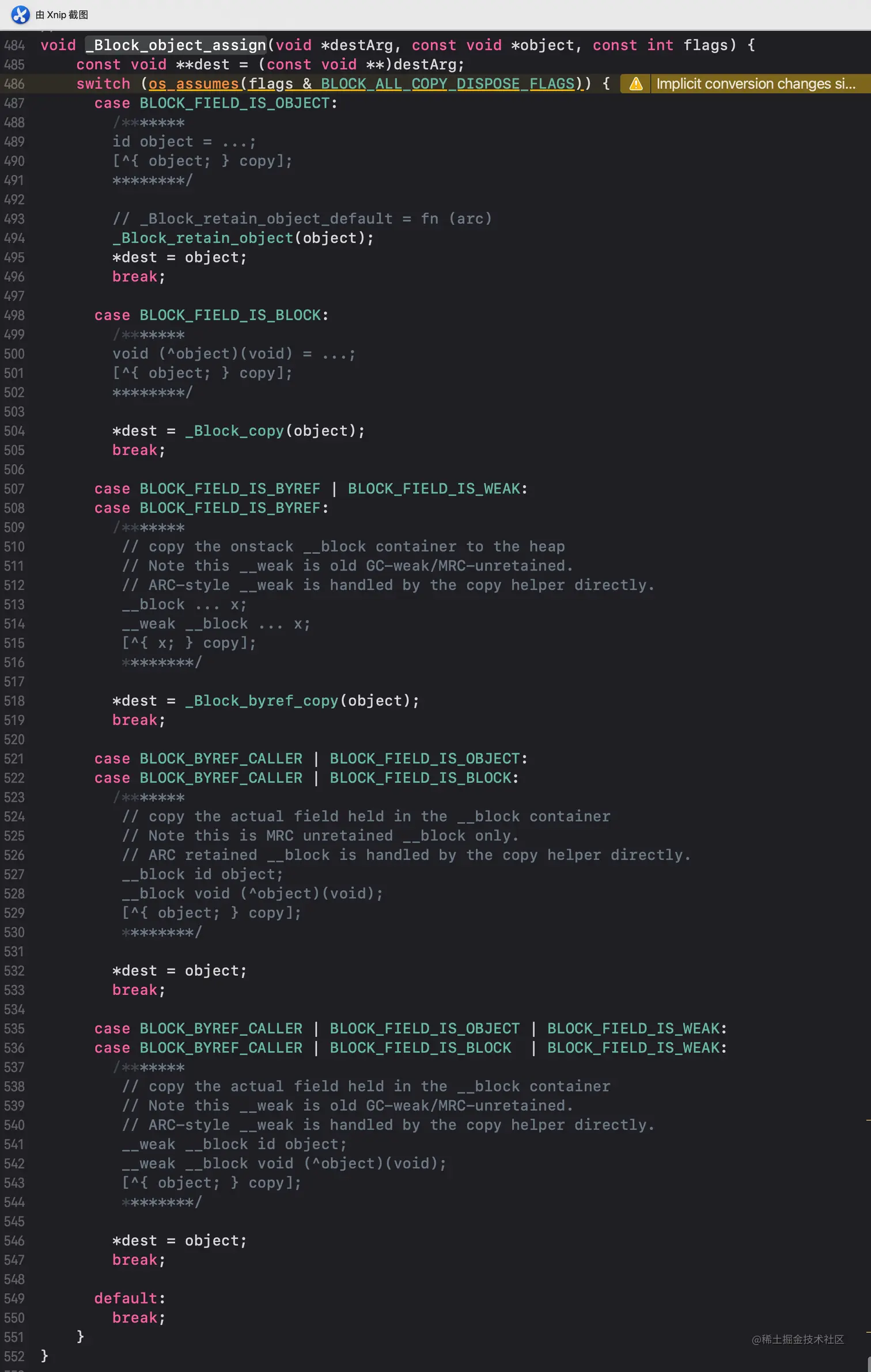

首先在源码中搜索_Block_object_assign，发现如下实现：


该函数看起来很长，但是内部其实只有一个switch分支。分支的条件由flags确定，flags来源于以下枚举：

// Runtime support functions used by compiler when generating copy/dispose helpers
// Values for _Block_object_assign() and _Block_object_dispose() parameters

enum {

    // see function implementation for a more complete description of these fields and combinations

    BLOCK_FIELD_IS_OBJECT   =  3,  // id, NSObject, __attribute__((NSObject)), block, ...

    BLOCK_FIELD_IS_BLOCK    =  7,  // a block variable

    BLOCK_FIELD_IS_BYREF    =  8,  // the on stack structure holding the __block variable

    BLOCK_FIELD_IS_WEAK     = 16,  // declared __weak, only used in byref copy helpers

    BLOCK_BYREF_CALLER      = 128, // called from __block (byref) copy/dispose support routines.

};

捕获不加__block的对象类型的情况下，根据cpp文件的参数，传入的是flags值为3，即BLOCK_FIELD_IS_OBJECT，因此会调用_Block_retain_object函数，该函数在源码中的定义为：

static void (*_Block_retain_object)(const void *ptr) = _Block_retain_object_default;
static void _Block_retain_object_default(const void *ptr __unused) { }

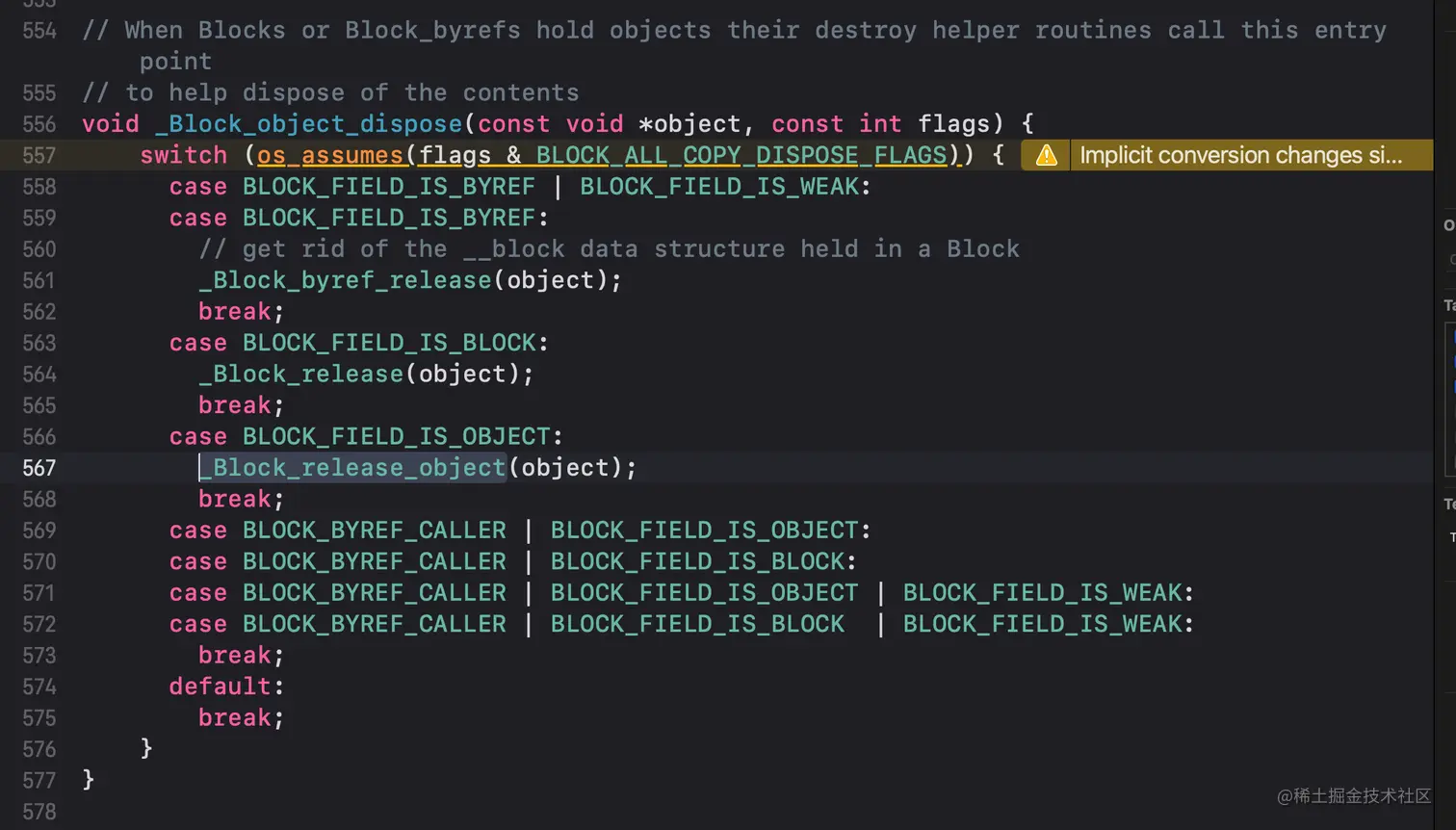

在源码中搜索_Block_object_dispose，代码如下：


进入BLOCK_FIELD_IS_OBJECT分支下的_Block_release_object函数，发现其定义如下：

static void (*_Block_release_object)(const void *ptr) = _Block_release_object_default;
static void _Block_release_object_default(const void *ptr __unused) { }

结合两个函数，发现其实BLOCK_FIELD_IS_OBJECT下copy和dispose什么都没做，也就是说捕获不加__block的对象类型时，外部传入的变量并没有额外的操作，其实是交给ARC来处理了。

3.2.3 有__block修饰的变量

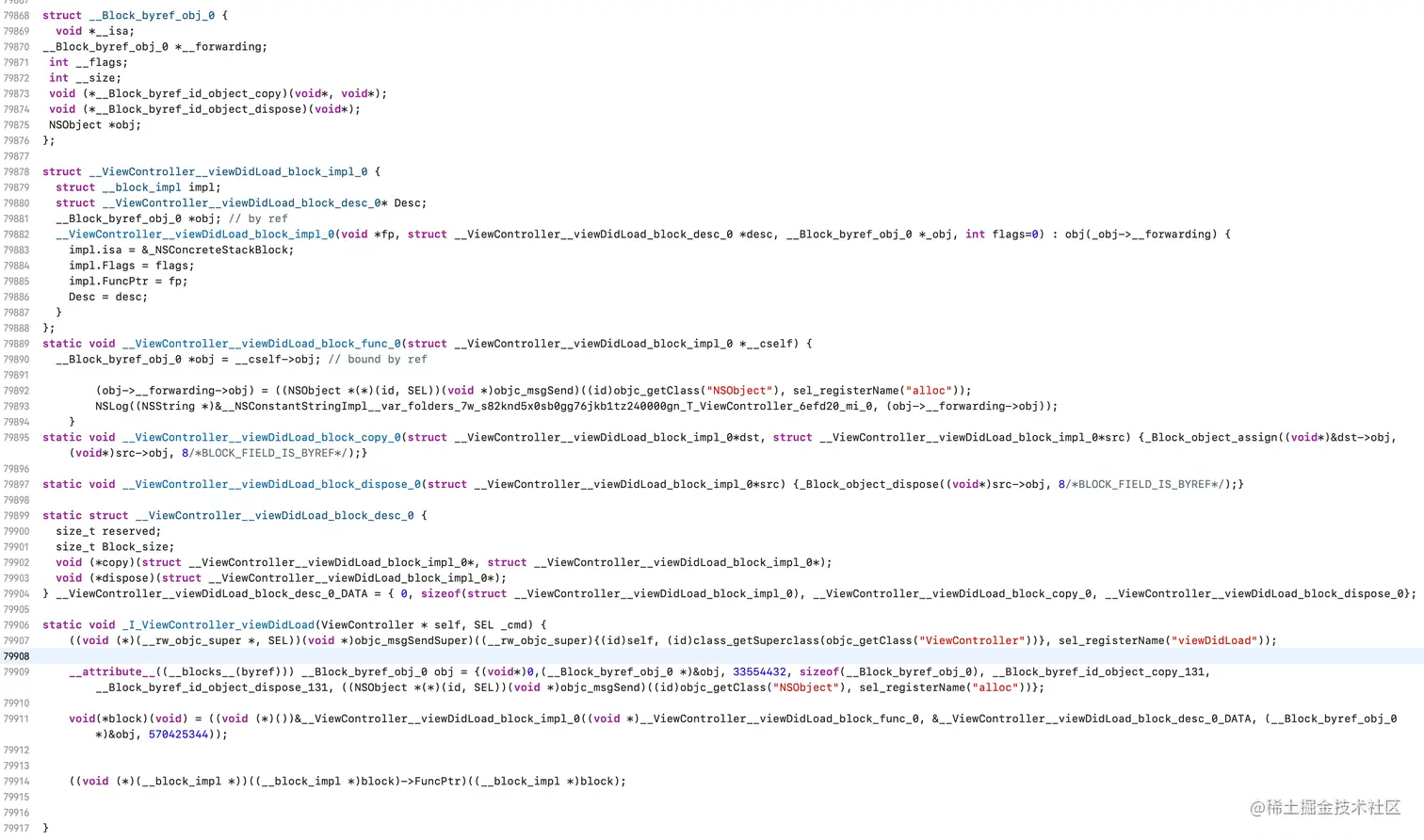

有__block修饰的对象被捕获时，会将其包装成一个__Block_byref_obj_0结构体，在cpp文件中定义为：

struct __Block_byref_obj_0 {
 void *__isa;
 __Block_byref_obj_0 *__forwarding;
 int __flags;
 int __size;
 void (*__Block_byref_id_object_copy)(void*, void*);
 void (*__Block_byref_id_object_dispose)(void*);
 NSObject *obj;
};

这是block的第二次拷贝，即将外部对象拷贝到block内，并包装成__Block_byref_obj_0结构体，其包装代码为：

__attribute__((__blocks__(byref))) __Block_byref_obj_0 obj = {
(void*)0,
(__Block_byref_obj_0 *)&obj,
33554432,
sizeof(__Block_byref_obj_0),
__Block_byref_id_object_copy_131,
__Block_byref_id_object_dispose_131,
((NSObject *(*)(id, SEL))(void *)objc_msgSend)((id)objc_getClass("NSObject"),sel_registerName("alloc"))};

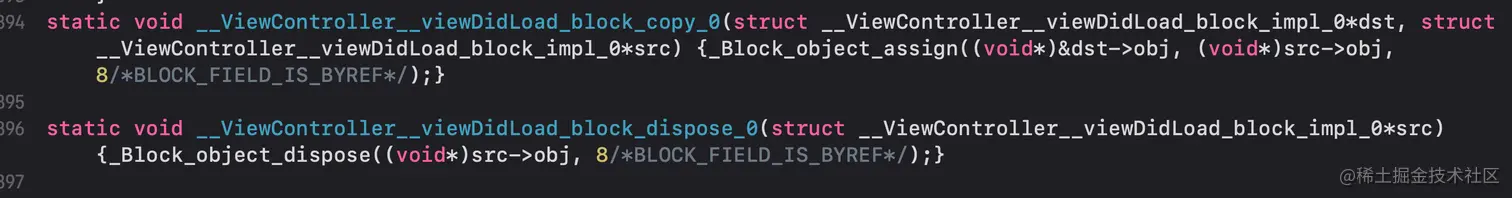

copy和dispose如下：


同样是调用了_Block_object_assign和_Block_object_dispose函数，不过flags传的值为8，即BLOCK_FIELD_IS_BYREF。

查看_Block_object_assign，发现此时调用的是_Block_byref_copy函数，进入该函数定义处：


该函数的返回值是一个Block_byref结构体，源码中定义为：

struct Block_byref {
    void * __ptrauth_objc_isa_pointer isa; // 8
    struct Block_byref *forwarding;  // 8  用于存储外部变量的指针
    volatile int32_t flags; // contains ref count//4
    uint32_t size; // 4
};

struct Block_byref_2 {
    // requires BLOCK_BYREF_HAS_COPY_DISPOSE
    BlockByrefKeepFunction byref_keep; //= __Block_byref_id_object_copy_131
    BlockByrefDestroyFunction byref_destroy; // = __Block_byref_id_object_dispose_131
};

struct Block_byref_3 {
    // requires BLOCK_BYREF_LAYOUT_EXTENDED
    const char *layout;
};

可以发现，原来cpp文件中的__Block_byref_obj_0就是Block_byref、Block_byref_2、Block_byref_3三者的组合。

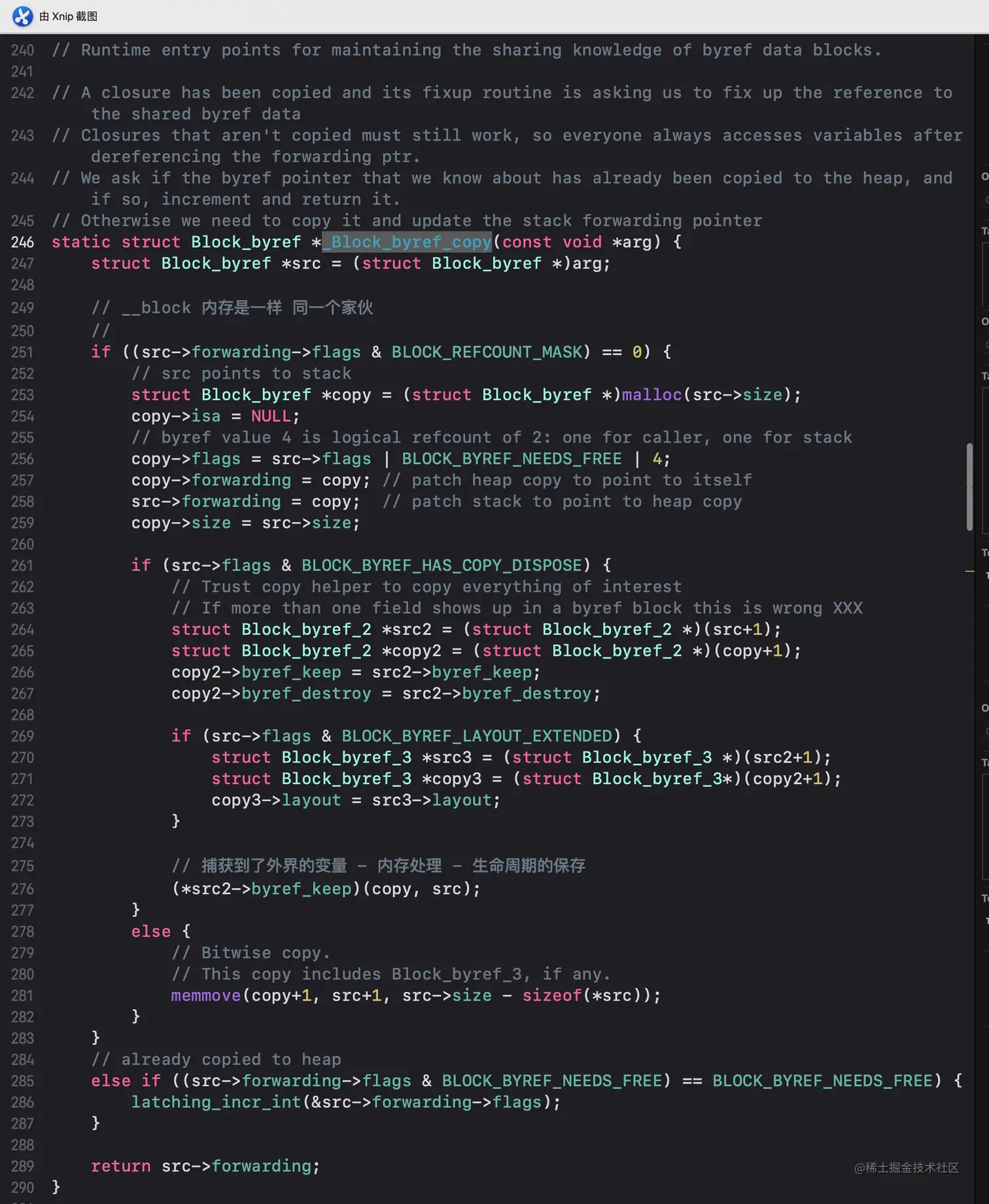

继续回到源码_Block_byref_copy函数，该函数会接受一个arg参数，其实是包装成Block_byref指针的外部变量，并赋值给Block_byref *类型的变量src。

当判断(src->forwarding->flags & BLOCK_REFCOUNT_MASK) == 0时，要进行block的第三层拷贝，会开辟一个新的Block_byref *变量copy，并将src相关的值赋给该变量。见如下代码：

struct Block_byref *copy = (struct Block_byref *)malloc(src->size);
copy->isa = NULL;
// byref value 4 is logical refcount of 2: one for caller, one for stack
copy->flags = src->flags | BLOCK_BYREF_NEEDS_FREE | 4;
copy->forwarding = copy; // patch heap copy to point to itself
src->forwarding = copy;  // patch stack to point to heap copy
copy->size = src->size;

这里可以看到，src和copy的forwarding都指向了copy，而copy也是一个指针，当操作copy指针修改其指向内存的内容时，src和copy都会发生改变。

如果src->flags & BLOCK_BYREF_HAS_COPY_DISPOSE有值，即外部传入了copy和dispose，此时还需要拷贝copy和dispose，并调用byref_keep函数，代码如下：

struct Block_byref_2 *src2 = (struct Block_byref_2 *)(src+1);

struct Block_byref_2 *copy2 = (struct Block_byref_2 *)(copy+1);
copy2->byref_keep = src2->byref_keep;
copy2->byref_destroy = src2->byref_destroy;

if (src->flags & BLOCK_BYREF_LAYOUT_EXTENDED) {
    struct Block_byref_3 *src3 = (struct Block_byref_3 *)(src2+1);
    struct Block_byref_3 *copy3 = (struct Block_byref_3*)(copy2+1);
    copy3->layout = src3->layout;
}

// 捕获到了外界的变量 - 内存处理 - 生命周期的保存
(src2->byref_keep)(copy, src);

与Block_descriptor_2中的不同，这里传入的copy和dispose是存储在Block_byref_2中的，对应cpp中的代码为：

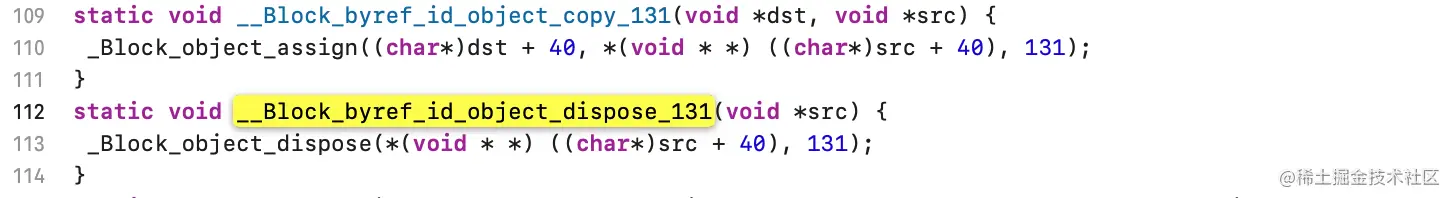

注意这里的 dst+40 和 src+40，这实际上是做了内存平移，对照Block_byref、Block_byref_2、Block_byref_3的定义，从Block_byref首地址开始，偏移40，最终找到layout，实际存储的就是外部变量。

而此时传入的flag为131，即BLOCK_FIELD_IS_OBJECT ｜ BLOCK_BYREF_CALLER，对比_Block_object_assign和_Block_object_dispose源码，发现在该分支下copy做了赋值，将src持有的对象拷贝到copy上，dispose则什么都没做，其实也是交给了ARC来进行内存管理。



上面是__block修饰的对象类型，如果是基本类型，也会包装成Block_byref，不过其flags传入为0，因此在_Block_object_assign和_Block_object_dispose调用时，没有匹配分支，不会进行操作，也不用考虑基本类型的释放问题。

_block的变量拷贝问题比较复杂，这里稍微总结一下

  • 1、调用__Block_copy将block从栈拷贝到堆，这是block的第一层拷贝
  • 2、将外部变量拷贝到block_byref中，然后调用_Block_byref_copy，这是block的第二层拷贝
  • 3、在_Block_byref_copy内部调用block_byref_2的copy函数，将内部的变量进行拷贝，这是block的第三层拷贝

总结

本文结合源码和xcrun，主要探索了block的底层原理，总结起来有如下几点：

  • 1、block底层是一个结构体，结构体成员因是否捕获变量而改变
  • 2、捕获的变量不是__block修饰时，如果是基本类型最基本的block拷贝到堆上这一次拷贝，如果是对象类型，则需要拷贝外部变量到block中
  • 3、如果是__block修饰的变量，会进行三层拷贝，具体可见3.2.3小节

以上即为对于block底层的探索，结合上一篇的blcok基础探索，完善了关于block总结。本篇文章的探索还是有些许绕，感谢您能看到最后，也欢迎提出不同意见。
