作者：游璐颖，福州大学，Datawhale成员
图像分割是计算机视觉中除了分类和检测外的另一项基本任务，它意味着要将图片根据内容分割成不同的块。相比图像分类和检测，分割是一项更精细的工作，因为需要对每个像素点分类。

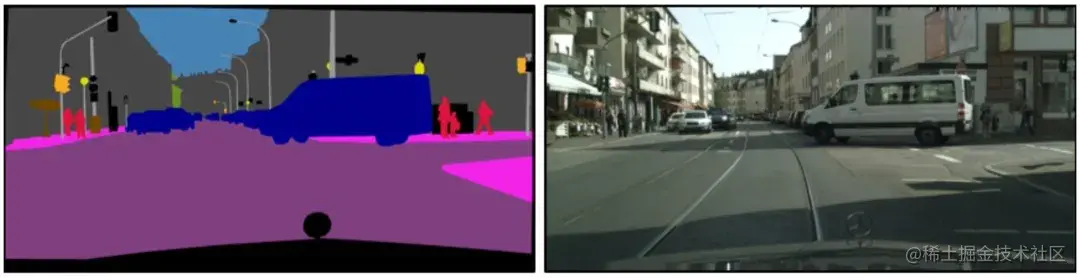

如下图的街景分割，由于对每个像素点都分类，物体的轮廓是精准勾勒的，而不是像检测那样给出边界框。
图像分割可以分为以下三个子领域：语义分割、实例分割、全景分割。

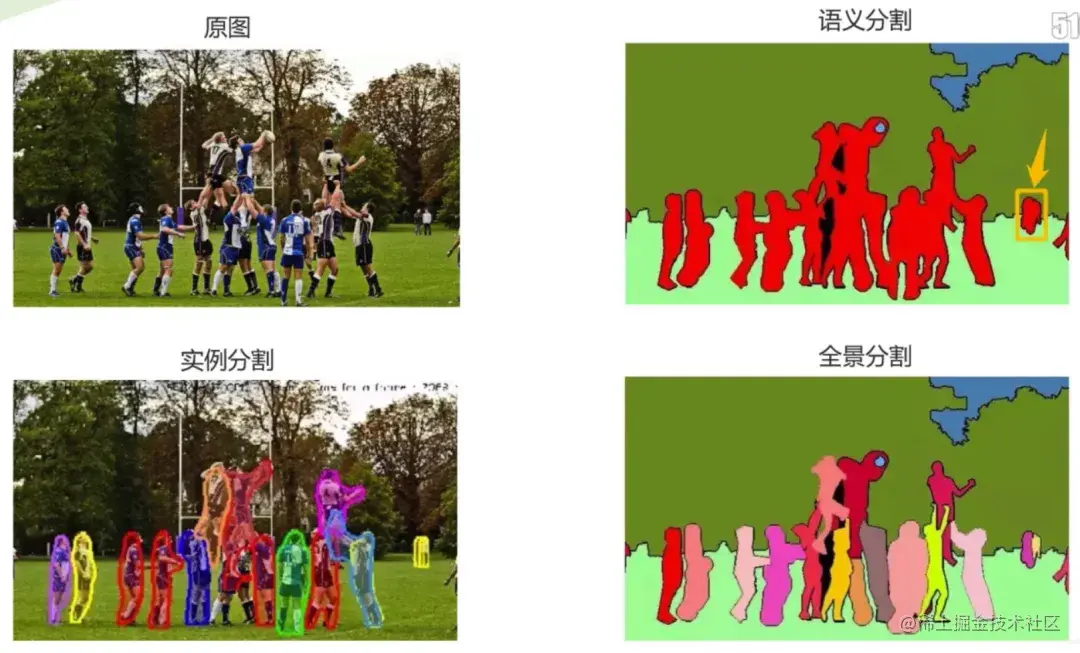

由对比图可发现，语义分割是从像素层次来识别图像，为图像中的每个像素制定类别标记，目前广泛应用于医学图像和无人驾驶等；实例分割相对更具有挑战性，不仅需要正确检测图像中的目标，同时还要精确的分割每个实例；全景分割综合了两个任务，要求图像中的每个像素点都必须被分配给一个语义标签和一个实例id。
01 语义分割中的关键步骤
在进行网络训练时，时常需要对语义标签图或是实例分割图进行预处理。如对于一张彩色的标签图，通过颜色映射表得到每种颜色所代表的类别，再将其转换成相应的掩膜或Onehot编码完成训练。这里将会对于其中的关键步骤进行讲解。
首先，以语义分割任务为例，介绍标签的不同表达形式。
1.1 语义标签图
语义分割数据集中包括原图和语义标签图，两者的尺寸大小相同，均为RGB图像。
在标签图像中，白色和黑色分别代表边框和背景，而其他不同颜色代表不同的类别：
1.2 单通道掩膜
每个标签的RGB值与各自的标注类别对应，则可以很容易地查找标签中每个像素的类别索引，生成单通道掩膜Mask。

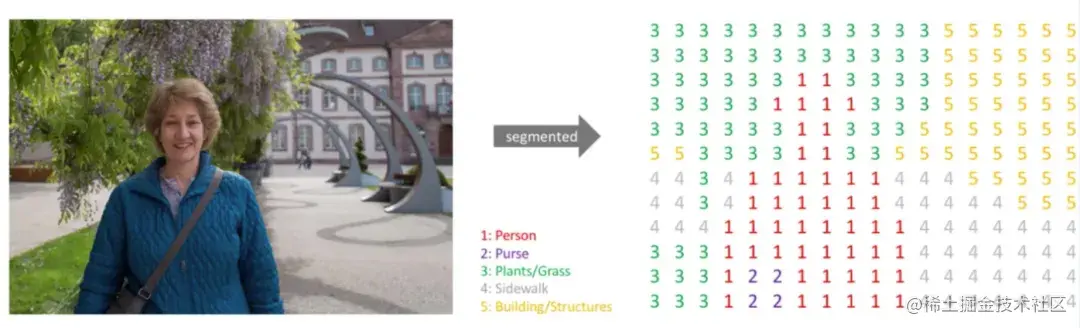

如下面这种图，标注类别包括：Person、Purse、Plants、Sidewalk、Building。将语义标签图转换为单通道掩膜后为右图所示，尺寸大小不变，但通道数由3变为1。
每个像素点位置一一对应。
1.3 Onehot编码

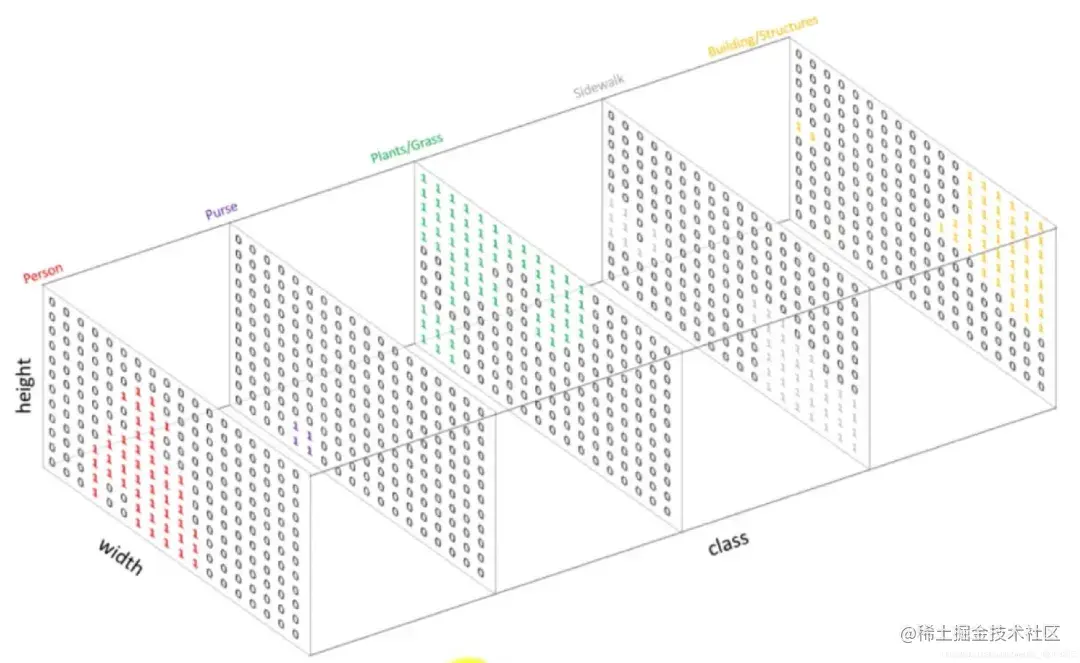

Onehot作为一种编码方式，可以对每一个单通道掩膜进行编码。
比如对于上述掩膜图Mask，图像尺寸为，标签类别共有5类，我们需要将这个Mask变为一个5个通道的Onehot输出，尺寸为，也就是将掩膜中值全为1的像素点抽取出生成一个图，相应位置置为1，其余为0。再将全为2的抽取出再生成一个图，相应位置置为1，其余为0，以此类推。
02 语义分割实践
接下来以Pascal VOC 2012语义分割数据集为例，介绍不同表达形式之间应该如何相互转换。
实践采用的是Pascal VOC 2012语义分割数据集，它是语义分割任务中十分重要的数据集，有 20 类目标，这些目标包括人类、机动车类以及其他类，可用于目标类别或背景的分割。
数据集开源地址：
2.1 数据集读取
本次使用格物钛数据平台服务来完成数据集的在线读取，平台支持多种数据集类型，且提供了很多公开数据集便于使用。在使用之前先进行一些必要的准备工作：
- Fork数据集：如果需要使用公开数据集，则需要将其先fork到自己的账户。
- 获取AccessKey：获取使用SDK与格物钛数据平台交互所需的密钥，链接为gas.graviti.cn/tensorbay/d…
- 理解Segment：数据集的进一步划分，如VOC数据集分成了“train”和“test”两个部分。
import os\
from tensorbay import GAS\
from tensorbay.dataset import Data, Dataset\
from tensorbay.label import InstanceMask, SemanticMask\
from PIL import Image\
import numpy as np\
import torchvision\
import matplotlib.pyplot as plt\
\
ACCESS_KEY = "<YOUR_ACCESSKEY>"\
gas = GAS(ACCESS_KEY)\
\
\
def read_voc_images(is_train=True, index=0):\
"""\
read voc image using tensorbay\
"""\
dataset = Dataset("VOC2012Segmentation", gas)\
if is_train:\
segment = dataset["train"]\
else:\
segment = dataset["test"]\
\
data = segment[index]\
feature = Image.open(data.open()).convert("RGB")\
label = Image.open(data.label.semantic_mask.open()).convert("RGB")\
visualize(feature, label)\
\
return feature, label # PIL Image\
\
\
def visualize(feature, label):\
"""\
visualize feature and label\
"""\
fig = plt.figure()\
ax = fig.add_subplot(121) # 第一个子图\
ax.imshow(feature)\
ax2 = fig.add_subplot(122) # 第二个子图\
ax2.imshow(label)\
plt.show()\
\
train_feature, train_label = read_voc_images(is_train=True, index=10)\
train_label = np.array(train_label) # (375, 500, 3)
2.2 颜色映射表
在得到彩色语义标签图后，则可以构建一个颜色表映射，列出标签中每个RGB颜色的值及其标注的类别。
def colormap_voc():\
"""\
create a colormap\
"""\
colormap = [[0, 0, 0], [128, 0, 0], [0, 128, 0], [128, 128, 0],\
[0, 0, 128], [128, 0, 128], [0, 128, 128], [128, 128, 128],\
[64, 0, 0], [192, 0, 0], [64, 128, 0], [192, 128, 0],\
[64, 0, 128], [192, 0, 128], [64, 128, 128], [192, 128, 128],\
[0, 64, 0], [128, 64, 0], [0, 192, 0], [128, 192, 0],\
[0, 64, 128]]
classes = ['background', 'aeroplane', 'bicycle', 'bird', 'boat',\ 'bottle', 'bus', 'car', 'cat', 'chair', 'cow',\ 'diningtable', 'dog', 'horse', 'motorbike', 'person',\ 'potted plant', 'sheep', 'sofa', 'train', 'tv/monitor']\
\
return colormap, classes
2.3 Label与Onehot转换
根据映射表，实现语义标签图与Onehot编码的相互转换：
def label_to_onehot(label, colormap):\
"""\
Converts a segmentation label (H, W, C) to (H, W, K) where the last dim is a one\
hot encoding vector, C is usually 1 or 3, and K is the number of class.\
"""\
semantic_map = []\
for colour in colormap:\
equality = np.equal(label, colour)\
class_map = np.all(equality, axis=-1)\
semantic_map.append(class_map)\
semantic_map = np.stack(semantic_map, axis=-1).astype(np.float32)\
return semantic_map\
\
def onehot_to_label(semantic_map, colormap):\
"""\
Converts a mask (H, W, K) to (H, W, C)\
"""\
x = np.argmax(semantic_map, axis=-1)\
colour_codes = np.array(colormap)\
label = np.uint8(colour_codes[x.astype(np.uint8)])\
return label\
\
colormap, classes = colormap_voc()\
semantic_map = mask_to_onehot(train_label, colormap)\
print(semantic_map.shape) # [H, W, K] = [375, 500, 21] 包括背景共21个类别\
\
label = onehot_to_label(semantic_map, colormap)\
print(label.shape) # [H, W, K] = [375, 500, 3]
2.4 Onehot与Mask转换
同样，借助映射表，实现单通道掩膜Mask与Onehot编码的相互转换：
def onehot2mask(semantic_map):\
"""\
Converts a mask (K, H, W) to (H,W)\
"""\
_mask = np.argmax(semantic_map, axis=0).astype(np.uint8)\
return _mask\
\
\
def mask2onehot(mask, num_classes):\
"""\
Converts a segmentation mask (H,W) to (K,H,W) where the last dim is a one\
hot encoding vector\
\
"""\
semantic_map = [mask == i for i in range(num_classes)]\
return np.array(semantic_map).astype(np.uint8)\
\
mask = onehot2mask(semantic_map.transpose(2,0,1))\
print(np.unique(mask)) # [ 0 1 15] 索引相对应的是背景、飞机、人\
print(mask.shape) # (375, 500)\
\
semantic_map = mask2onehot(mask, len(colormap))\
print(semantic_map.shape) # (21, 375, 500)
