d3实现热力图

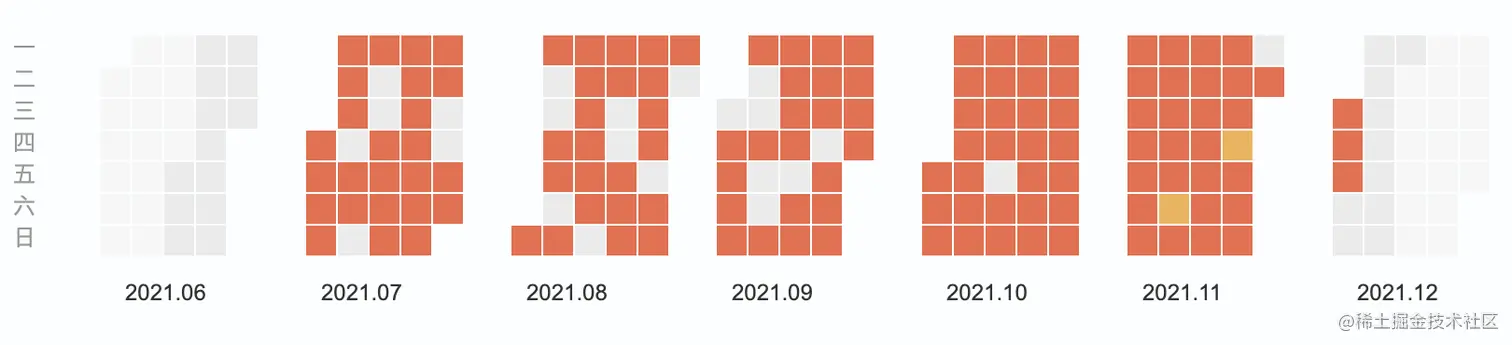

我想实现的热力图的样式时这样的：

我的数据结构为：

const data ={
   '2021.06': [
     { date: '2021-06-01',value: 20},
     { date: '2021-06-02',value: 20}
     ......
    ]
   ......
}

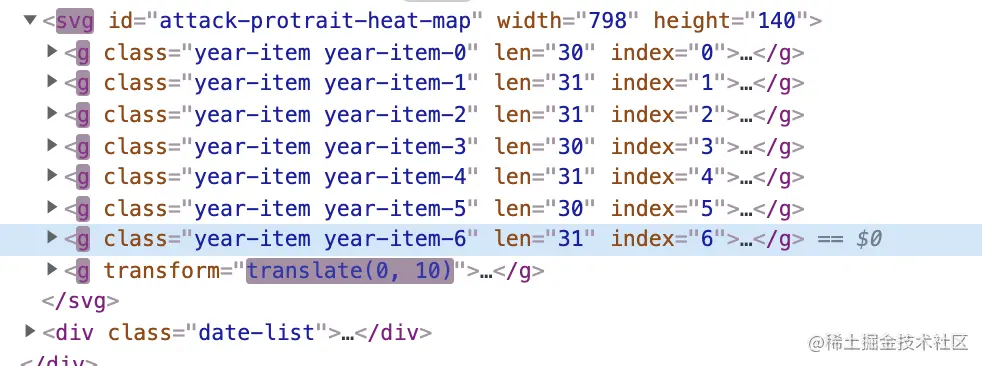

它的html结构是这样的：

其中，svg中包含左侧的星期几的标识，包含每一月rect的组g元素，class为date-list为热力图下面的时间。

这个图的实现可以分为三个部分：

• 左侧星期的显示。
• 热力图的显示
• 热力图下方的时间的显示。

第一点和第三点都比较好实现，就不说了，重点说一下第二点：热力图的显示。

热力图的显示也可以分为三点：

• 一个月的rect的组g的显示位置。

• 一个g中的每一个rect的显示位置。

• rect的填色。

具体的实现过程如下：

1、处理数据

将数据处理成这样：

const list = [
     ['2021.06', [
       { date: '2021-06-01',value: 20},
       { date: '2021-06-02',value: 20},
         ......
       ]
     ......
    ]

2、组g位置的显示

• 添加svg元素

        关于svg的宽度和高度，我们可以通过react-container-dimensions包来获取，设为svg的width和height，id为attack-protrait-heat-map的元素就是我们自己创建的svg元素。

const svg = d3.select(`#attack-protrait-heat-map`).attr('width', width).attr('height', height);

• 添加左侧星期显示

  svg.append('g')
  .attr('transform', 'translate(0, 10)')
  .selectAll('text')
  .data(d3.range(7))
  .join('text')
  .attr('x', 0)
  .attr('y', i => (i + 0.5) * cellSize)
  .attr('dy', '0.32em')
  .attr('font-size', '12px')
  .attr('fill', '#999')
  .text(i => '一二三四五六日'[i]);


这一步是通过向svg中添加一个g用来分组，并向g中添加7个text，每个text的x值时相同的，y值为(i + 0.5) * cellSize，cellSize为热力图小方块的大小。

• 添加g元素

  const yearsEle = svg
  .selectAll('g')
  .data(years)
  .join('g')
  .attr('class', (d, i) => year-item year-item-${i}) .attr('len', d => d?.[1]?.length)
  .attr('index', (d, i) => i);

这里向svg中添加g元素，每一个g都是用来放一个月的rect元素的。index是为了之后定位每一个rect的位置。

• 向每一个g元素中添加一个月的rect元素（添加小方块）

  yearsEle
    .selectAll('.year-item')  // 选中所有的class为year-item的g元素
    .append('rect')  // 向g元素中添加rect元素
    .data(([date, values]) => {
      svg.selectAll('.month-item').remove();  // 为了防止每次渲染都会添加rect元素，造成rect元素要来越多，所以先移除所有的rect

      // date为list中 2021.06等月份
      // values为数据，如：[{date: '2021-06-01', value: 20}, {date: '2021-06-02', value: 20}]
      return values;
    })
    .join('rect')
    .attr('class', 'month-item')
    .attr('width', cellSize)
    .attr('height', cellSize)
    .attr('x', function (d) {

     // 每一个小方块x值的计算过程：
     //    获取到父元素g的index值。
     //    date.getDay()获取到date为一周的第几天，为0～6，我们要实现的小方块rect从上到下排列顺序为从周一开始
     //    通过date.getDay() === 0 ? 7 : date.getDay()获取到1～7的值
     //    7-day获取到date还差几天这周结束。
     //    new Date(date).getDate() + (7 - day) 思路看补充1
     //    Math.ceil(total / 7)获取到rect应该为这个月的第几周，也就是在图中这一月的第几列
     //    第几周 * rect的宽度 + 父元素g的偏移量（index*110）+30，也就是rect的x位置

      const date = new Date(d.date.replace(/-/g, '/'));
      const index = Number(this.parentNode.getAttribute('index'));

      // 如果想要从上到下从周日开始，就不用这一步处理，只要将侧边显示周几改为周日开始
      const day = date.getDay() === 0 ? 7 : date.getDay();
      const total = new Date(date).getDate() + (7 - day);

      return Math.ceil(total / 7) * cellSize + index * 110 + 30;
    })
    .attr('y', d => {

      // 每一个小方块y值计算的过程：
      // 获取到date为这一周的第几天，再乘以小方块的宽度即可。
      const date = new Date(d.date.replace(/-/g, '/'));
      const day = date.getDay() === 0 ? 7 : date.getDay();
      return day * cellSize - 5;
    })
    .attr('fill', (d = {}) => {
      // 为小方块添加颜色
      const { value = 0, compensatory } = d;
      return compensatory ? '#f7f7f7' : colorList[value];
    })
