CMOS集成门电路简称CMOS门电路,以金属氧化物半导体场效应晶体管. (Metal-Oxide-Semiconductor Field Effect Transistor )作为开关器件。由PMOS场效应管和NMOS场效应管以互补对称的形式组成

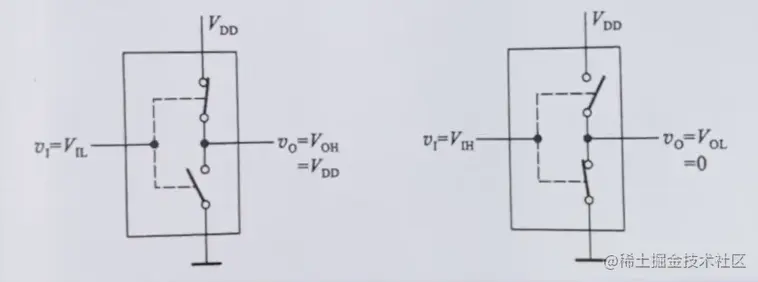

等效电路图：输入为低电平时PMOS打开输出高电平，反之则反。
CMOS集成电路的性能及特点：
- 功耗低
- 工作电压范围宽（3~18V）
- 逻辑摆幅大
- 抗干扰能力强
- 输入阻抗高
- 温度稳定性好
- 扇出能力强（上级1个输出端能带下级50个输入端）
- 抗辐射能力强
CMOS反相器传输特性

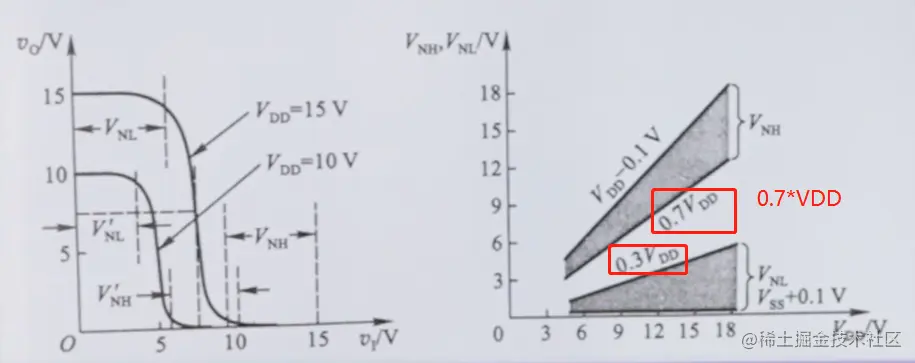

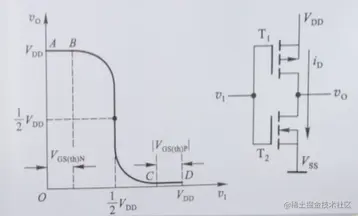

电压输入输出特性：
1/2Vdd时，两个MOS管同时开启，这个应该避免，因为这个过程漏电流最大，功耗也最大。实际应用中提高其输入电压跳变时间使该过程非常快

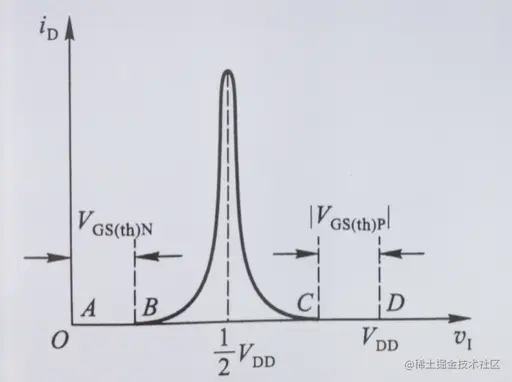

电流传输特性：

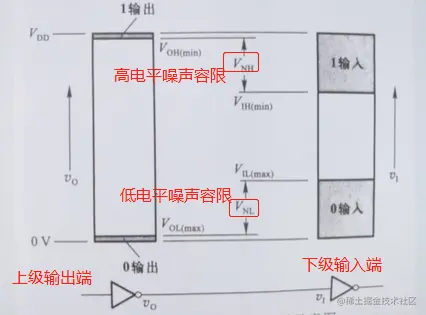

输入端噪声容限（抗干扰能力的重要参数）：在保证输出的高低电平基本不变的条件下，允许输入信号的高低电平有一个波动范围

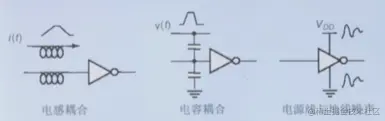

【波动可能来自信号传输过程中，电感的耦合、电容的耦合、电源线与地线噪声】
- 高电平噪声容限：Vih=Voh（min）- Vih（min）
- 高电平噪声容限：Vnl=Vol（max）- Vil（max）
输入电压决定了噪声容限（系统电压越高CMOS的噪声容限越大）
CMOS反相器的静态特性（电路在保持某种状态不变时的特性）

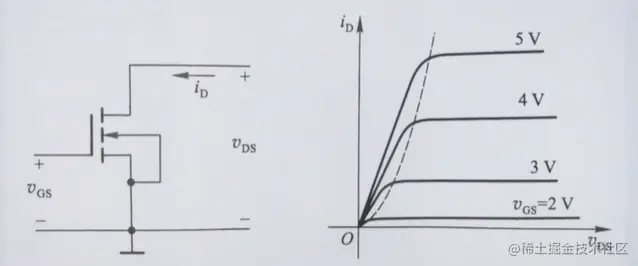

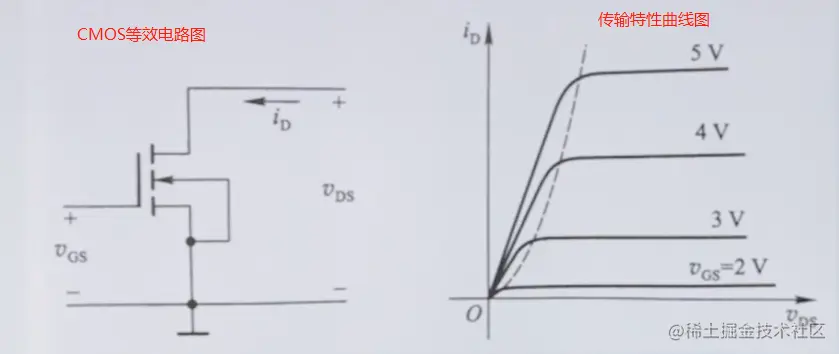

- 输入特性（Input Characteristic）：从反相器输入端看进去的输入电压与输入电流的关系

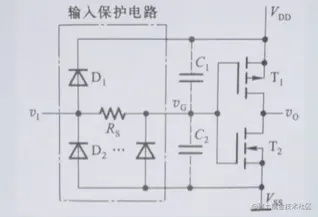

为什么需要保护电路呢：因为MOS管制造完之后其栅极和衬底之间氧化膜非常薄，当外界有一些干扰、脉冲、静电、高压时容易使其击穿
【加了钳位二极管（钳位在电路中是限制电压的意思，钳位二极管是指用于在电路中将某点的电位进行限制的二极管。图中前面两个，中间的称为分布二极管）和分布电容（分布电容存在于由两个存在电压差而又相互绝缘的导体间。 因此在任何电路中，任何两个存在压差的绝缘导体之间都会形成分布电容，只是分布电容大小问题。在高频率时，它对电路的影响不可以忽略，因此一般在高频电路和精密仪器中尤其要注意采取措施，从而降低分布电容影响）】
74系列：
4000系列

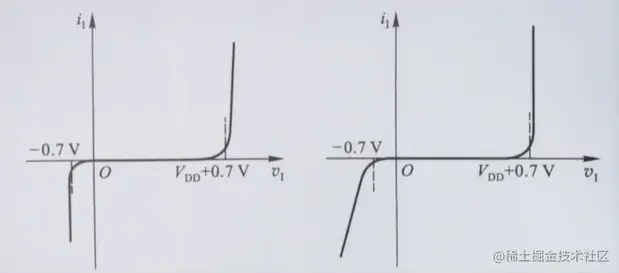

输入特性
输出特性
后续学到再补充改正
- CC4049
