IMX6ULL U-Boot技术详细解析

技术洞察TIC
477 阅读1分钟

1 U-Boot 烧写与启动

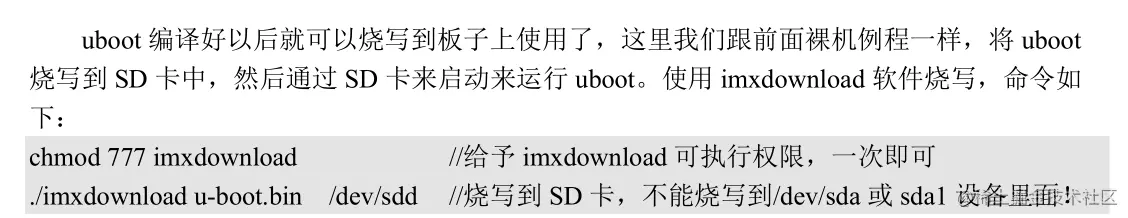

1.1 U-Boot 烧写

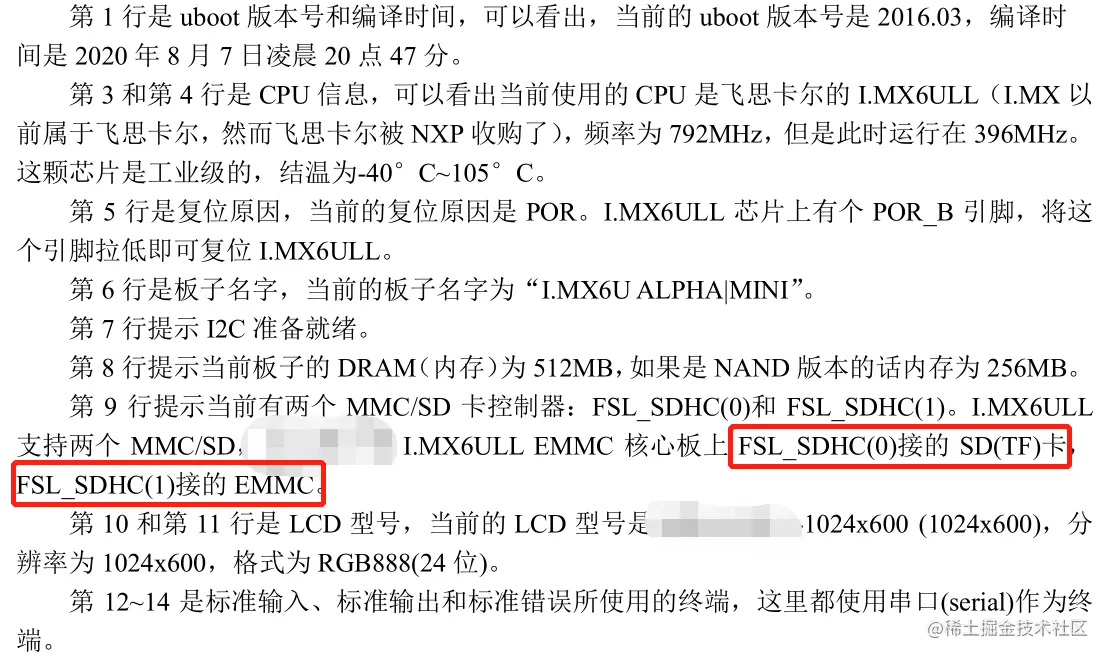

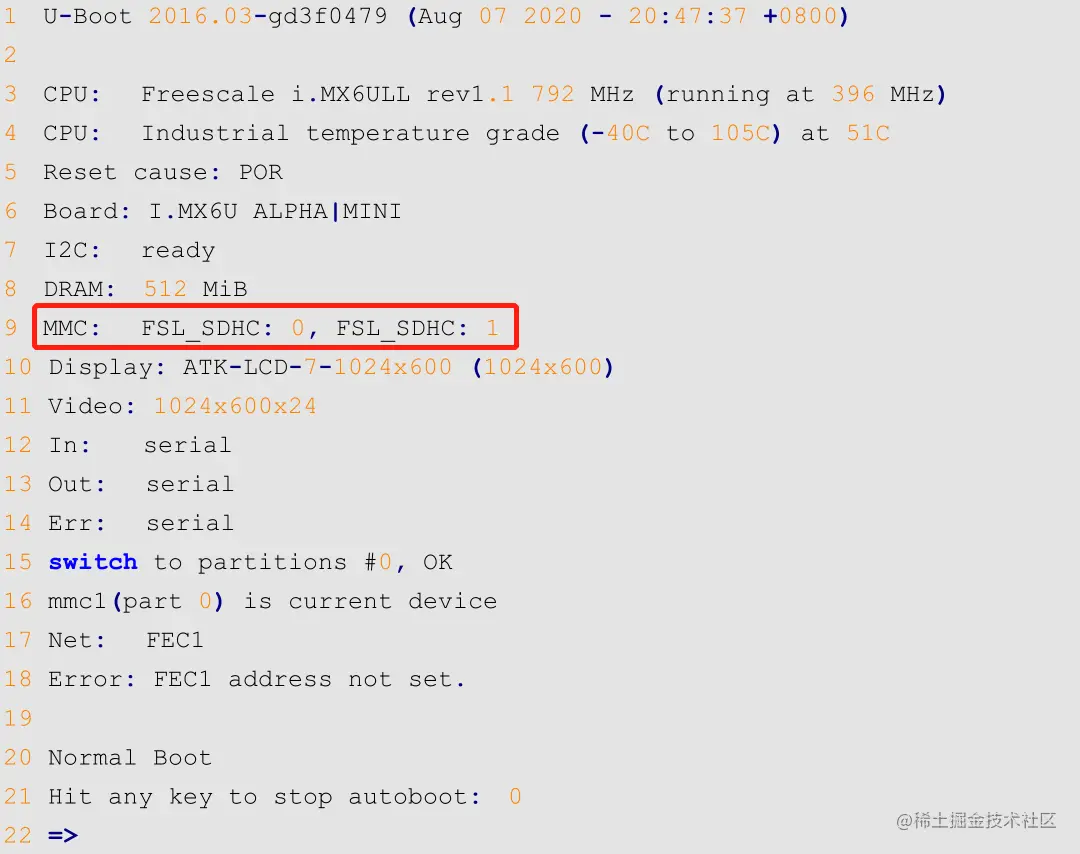

  • 等待烧写完成，完成以后将SD 卡插到开发板上，BOOT 设置从SD卡启动，打开MobaXterm，设置好串口参数并打开，最后复位开发板。在 MobaXterm 上出现“Hit any key tostop autoboot: ”倒计时的时候按下键盘上的回车键，默认是 3 秒倒计时，在 3 秒倒计时结束以后如果没有按下回车键的话 uboot 就会使用默认参数来启动 Linux 内核了。如果在 3 秒倒计时结束之前按下回车键，那么就会进入 uboot 的命令行模式， image.png

1.2 MMC0 表示SD卡， MMC1表示EMMC

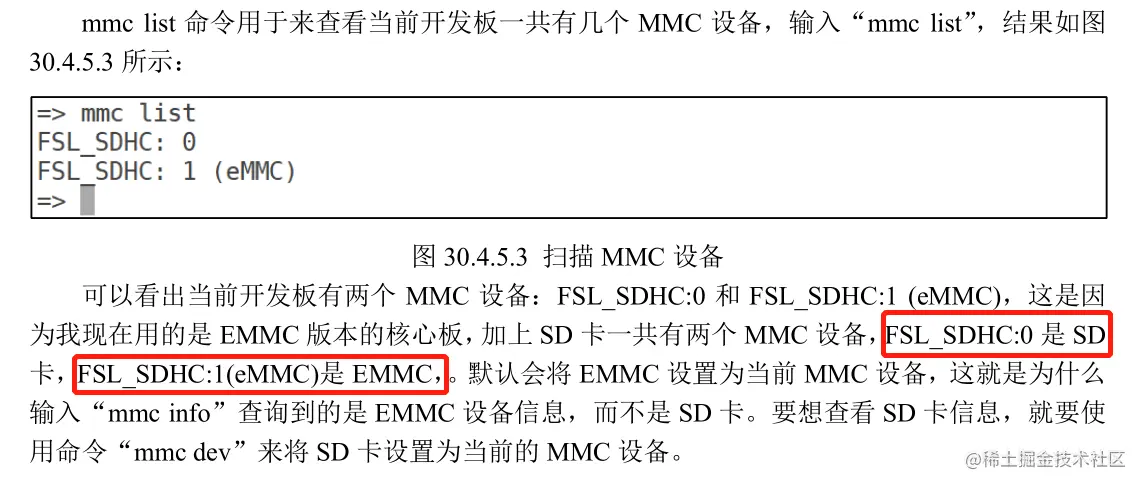

1.3 mmc list 、命令


2 EMMC分区存放镜像，设备树，文件系统

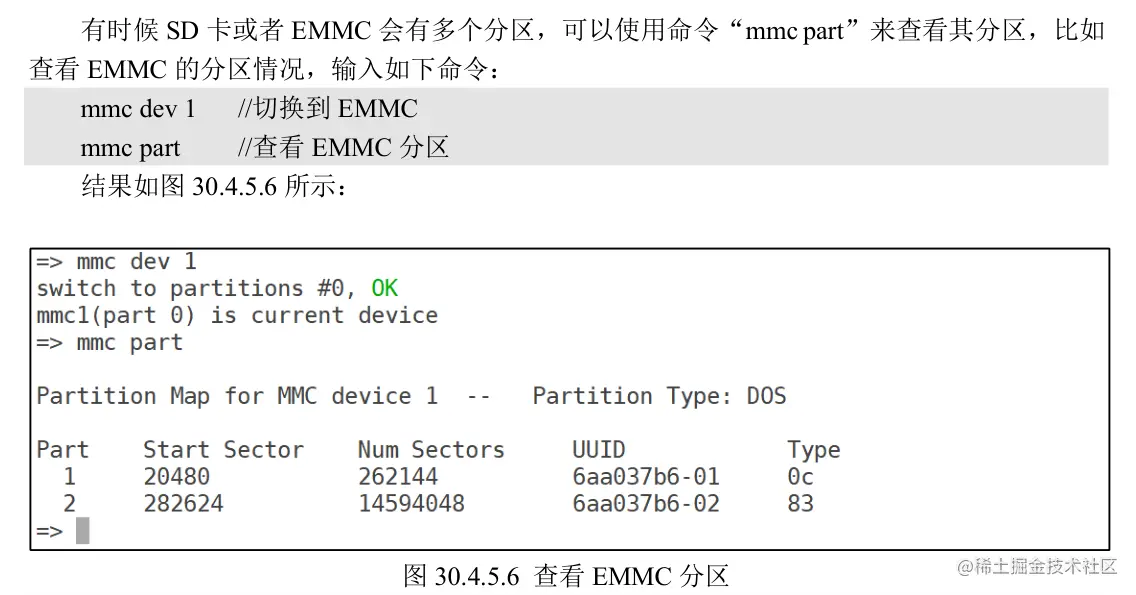

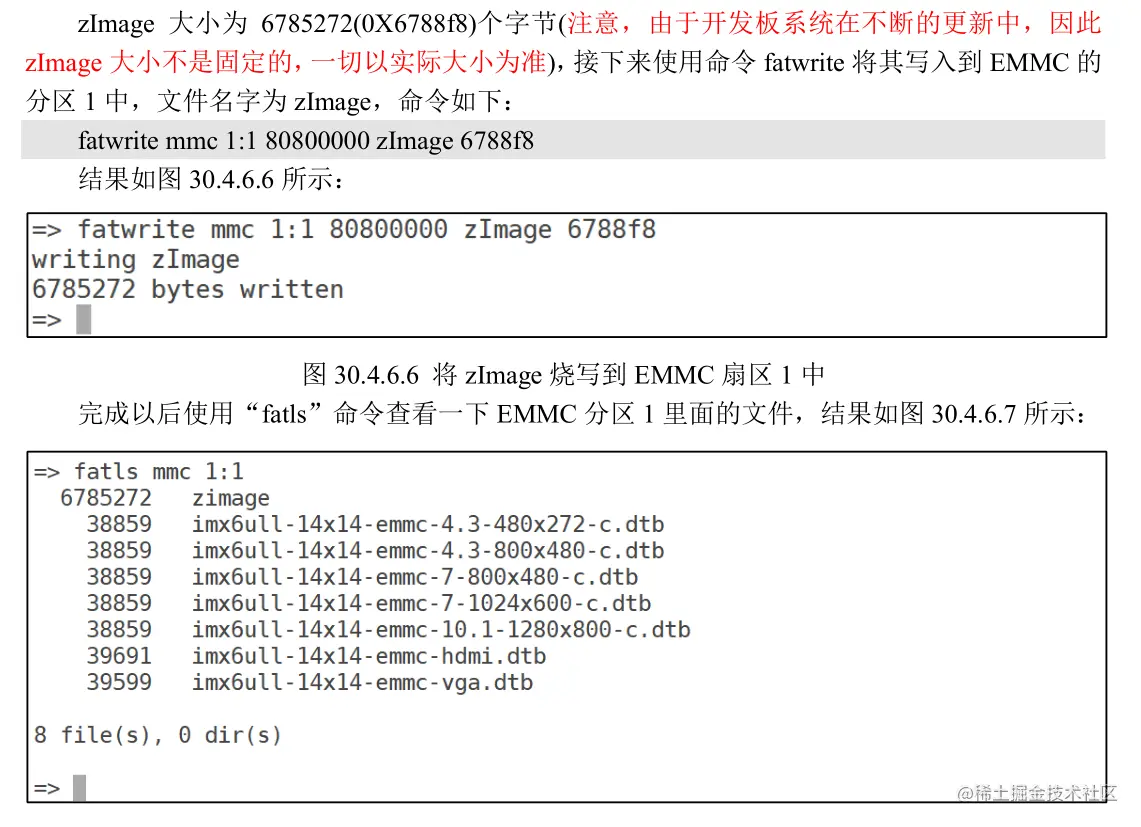

  • 如果 EMMC 里面烧写Linux 系统，EMMC需设置有3 个分区，第 0 个分区存放 uboot，第 1 个分区存放Linux 镜像文件和设备树，第 2 个分区存放根文件系统。 image.png

3 SD卡分区存放镜像，设备树，文件系统

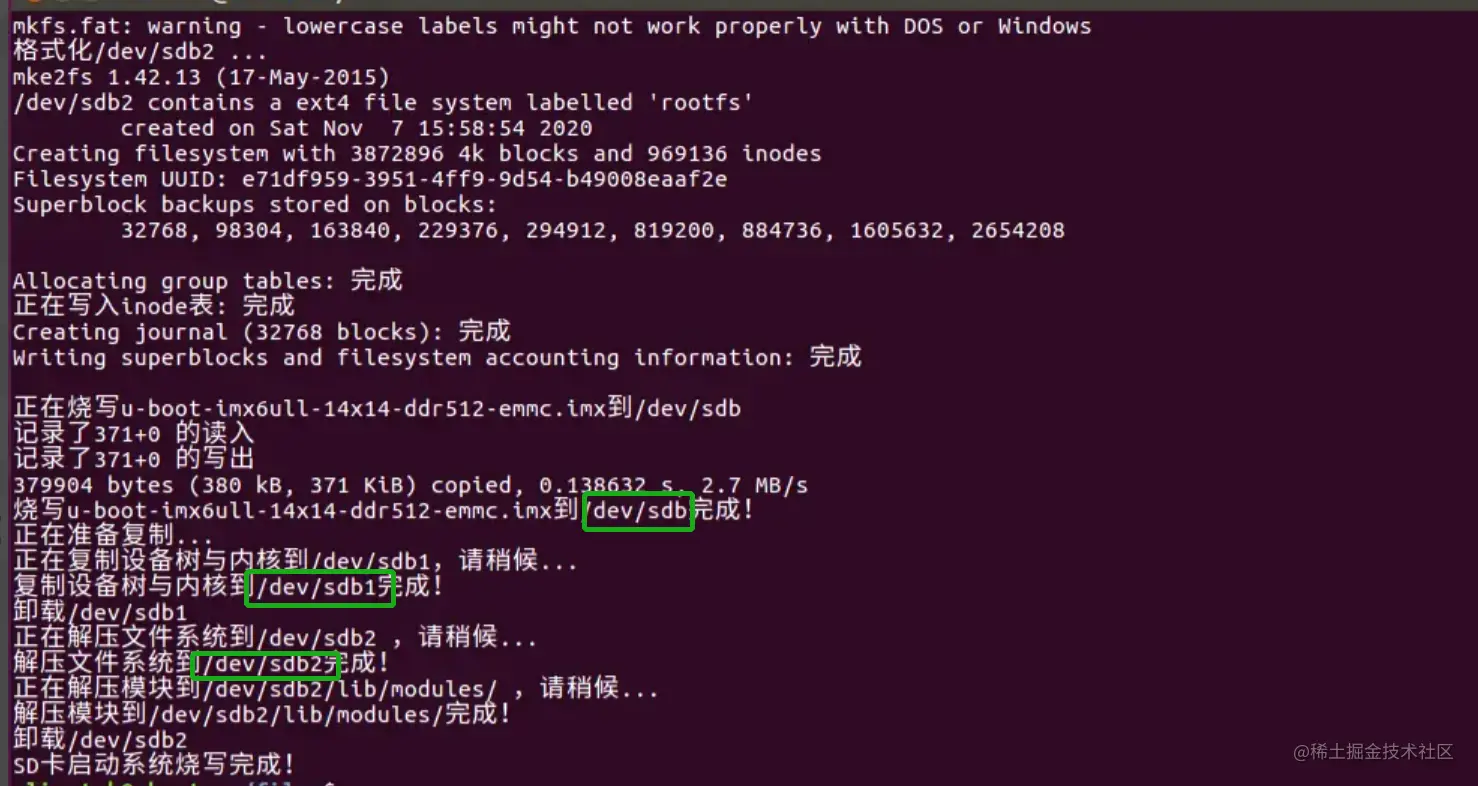

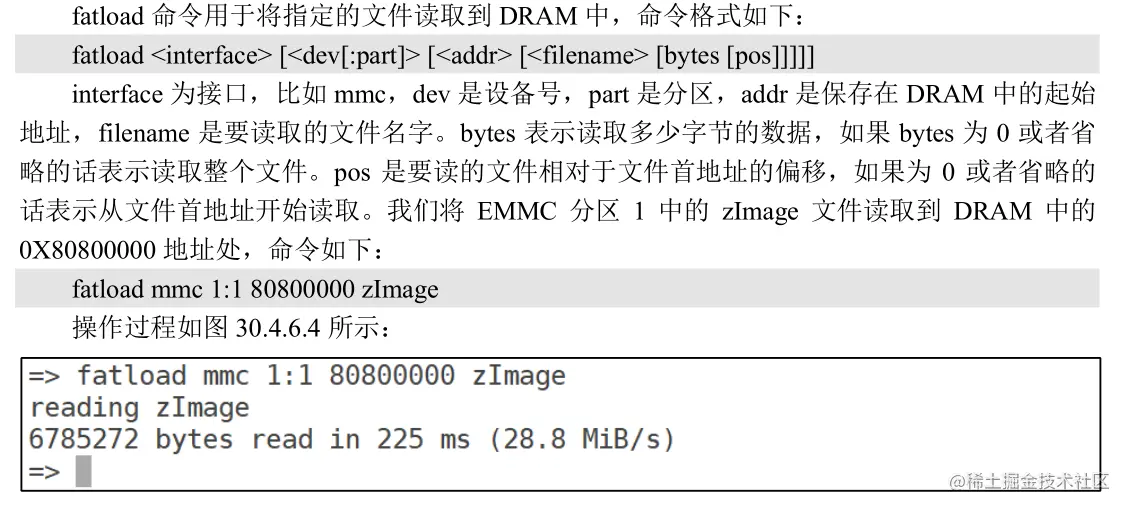

  • 一个新的 SD卡默认只有一个分区，那就是分区 0，uboot 烧写到 SD 卡，其实就是将 u-boot.bin写到了 SD 卡的分区 0 里面。后面在SD卡中创建并格式化第二个分区，并将 Linux 镜像文件和设备树文件存放到第二个分区中。 image.png

4 网络启动

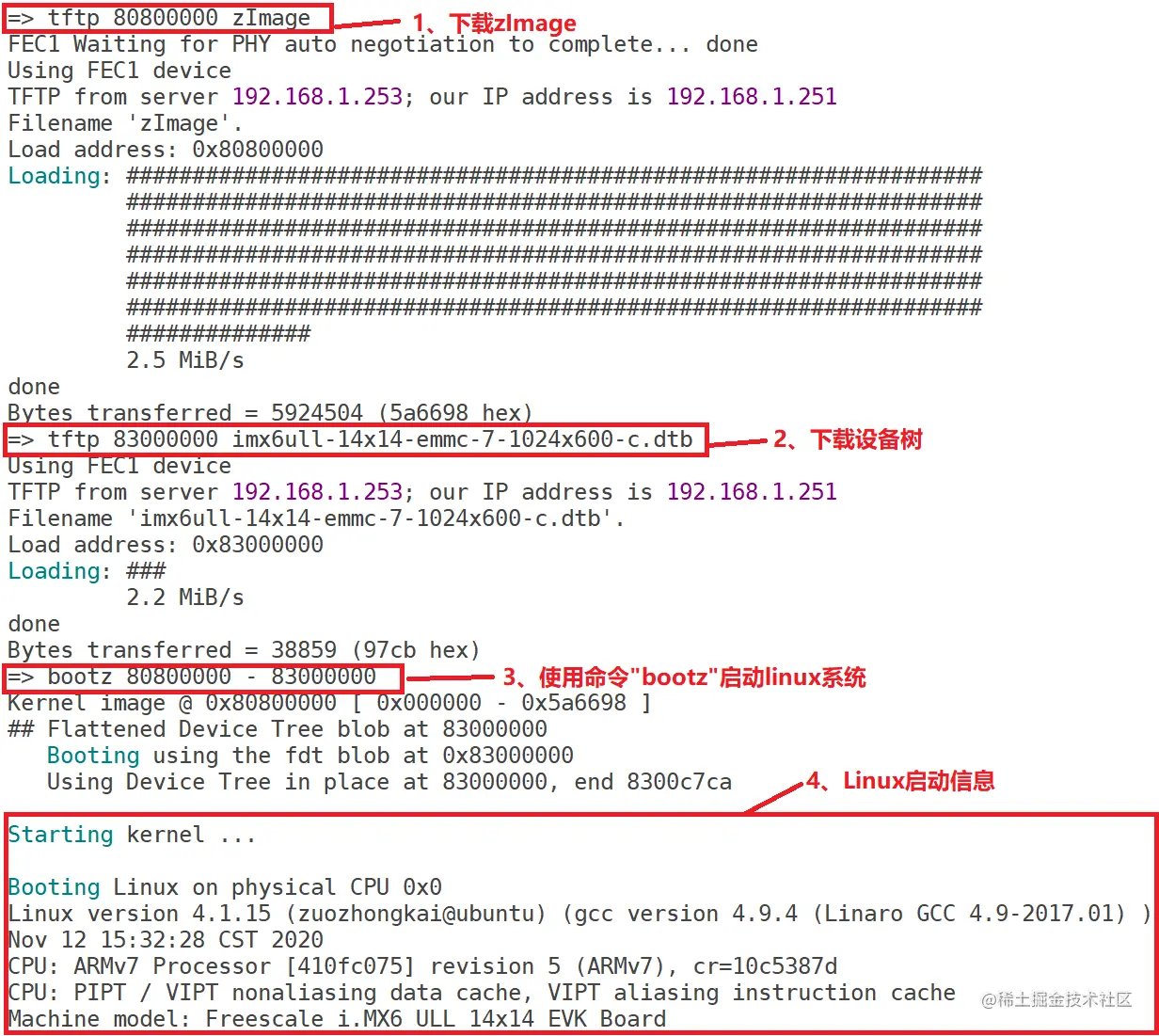

4.1 网络启动 Linux

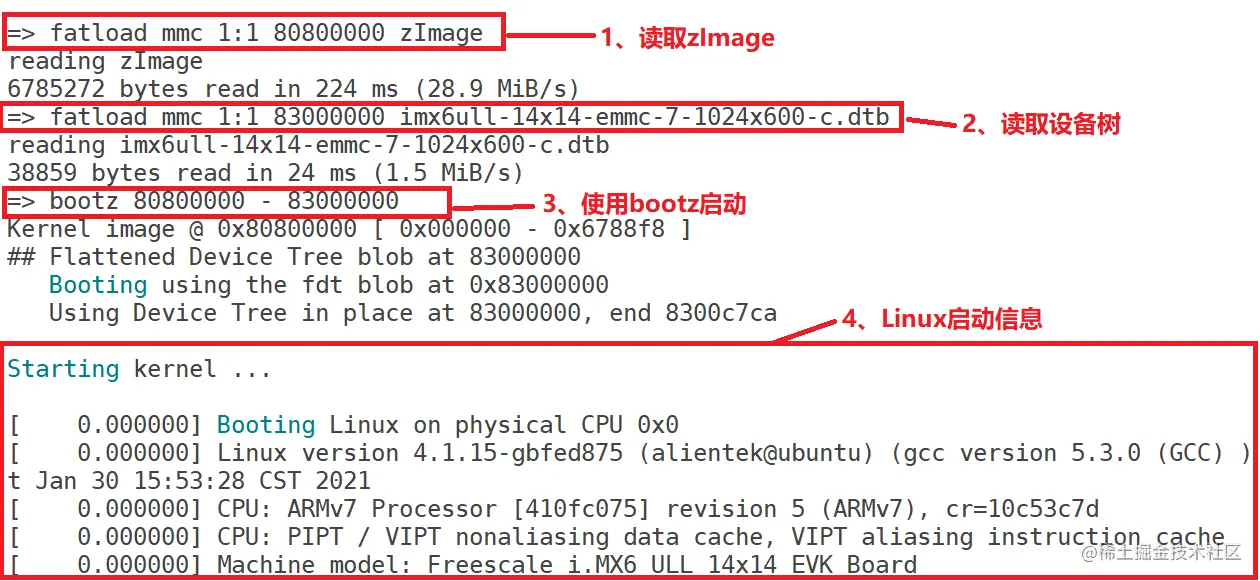

4.2 从 EMMC 中启动 Linux

image.png image.png image.png

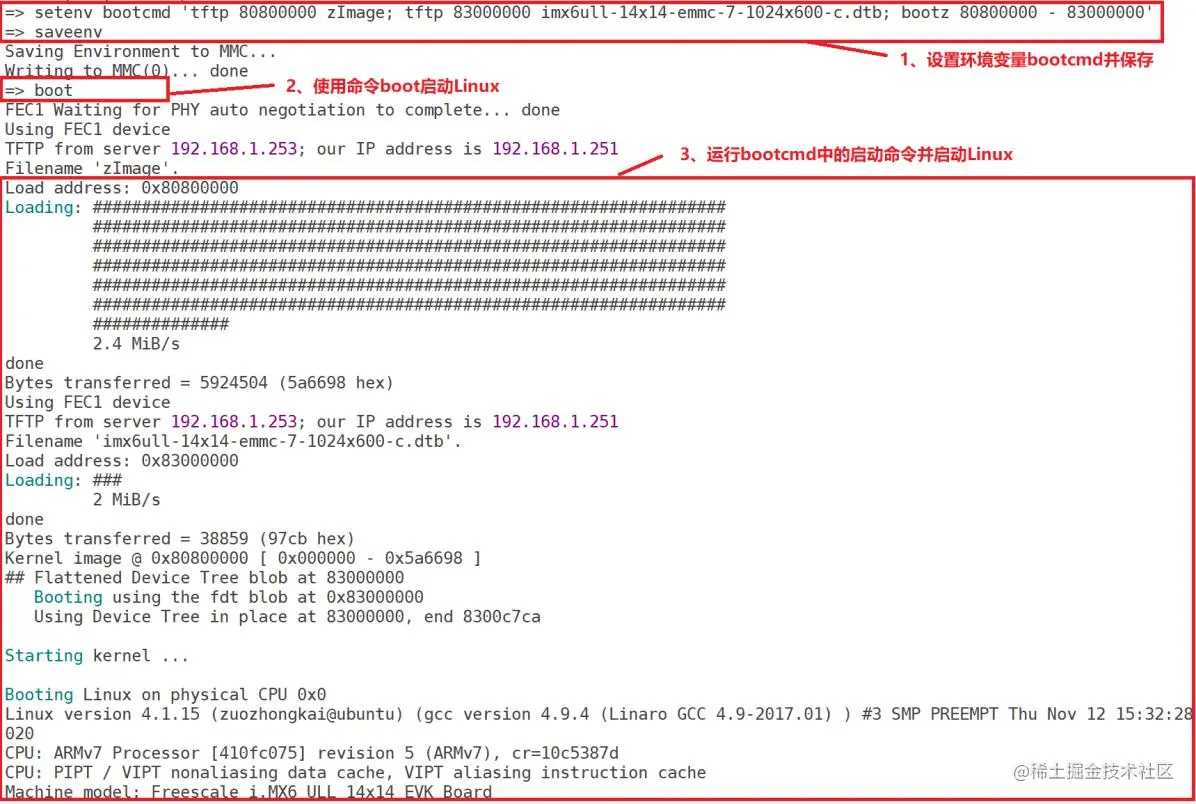

4.3 boot命令启动
