一计算机网络分层模型

七层模型

应用层
表示层（加密、解密、代码转换、数据格式化）
会话层（接触或者建立别的接点的联系 https中的tsl ssl在这一层）
传输层（TCP、UDP）
网络层（IP）
数据链路层
物理层

二、 TCP/IP 基础

1. TCP/IP 的具体含义

从字面意义上讲，有人可能会认为 TCP/IP 是指 TCP 和 IP 两种协议。实际生活当中有时也确实就是指这两种协议。然而在很多情况下，它只是利用 IP 进行通信时所必须用到的协议群的统称。具体来说，IP 或 ICMP、TCP 或 UDP、TELNET 或 FTP、以及 HTTP 等都属于 TCP/IP 协议。他们与 TCP 或 IP 的关系紧密，是互联网必不可少的组成部分。TCP/IP 一词泛指这些协议，因此，有时也称 TCP/IP 为网际协议群。

互联网进行通信时，需要相应的网络协议，TCP/IP 原本就是为使用互联网而开发制定的协议族。因此，互联网的协议就是 TCP/IP，TCP/IP 就是互联网的协议。

2. 数据包

包、帧、数据包、段、消息

以上五个术语都用来表述数据的单位，大致区分如下：

包可以说是全能性术语；
帧用于表示数据链路层中包的单位；
数据包是 IP 和 UDP 等网络层以上的分层中包的单位；
段则表示 TCP 数据流中的信息；
消息是指应用协议中数据的单位。

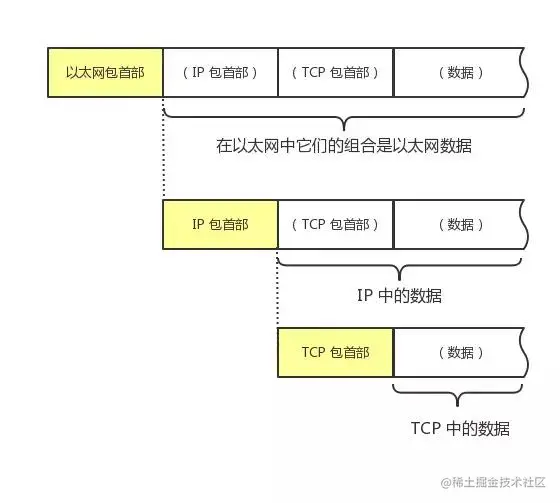

每个分层中，都会对所发送的数据附加一个首部，在这个首部中包含了该层必要的信息，如发送的目标地址以及协议相关信息。通常，为协议提供的信息为包首部，所要发送的内容为数据。在下一层的角度看，从上一层收到的包全部都被认为是本层的数据。

网络中传输的数据包由两部分组成：一部分是协议所要用到的首部，另一部分是上一层传过来的数据。首部的结构由协议的具体规范详细定义。在数据包的首部，明确标明了协议应该如何读取数据。反过来说，看到首部，也就能够了解该协议必要的信息以及所要处理的数据。包首部就像协议的脸。

3. 数据处理流程

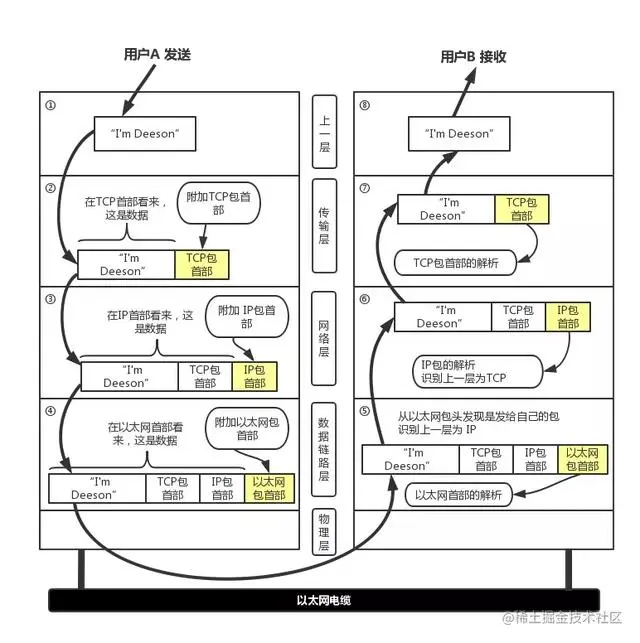

下图以用户 a 向用户 b 发送邮件为例子：

① 应用程序处理

首先应用程序会进行编码处理，这些编码相当于 OSI 的表示层功能；

编码转化后，邮件不一定马上被发送出去，这种何时建立通信连接何时发送数据的管理功能，相当于 OSI 的会话层功能。

② TCP 模块的处理

TCP 根据应用的指示，负责建立连接、发送数据以及断开连接。TCP 提供将应用层发来的数据顺利发送至对端的可靠传输。为了实现这一功能，需要在应用层数据的前端附加一个 TCP 首部。

③ IP 模块的处理

IP 将 TCP 传过来的 TCP 首部和 TCP 数据合起来当做自己的数据，并在 TCP 首部的前端加上自己的 IP 首部。IP 包生成后，参考路由控制表决定接受此 IP 包的路由或主机。

④ 网络接口（以太网驱动）的处理

从 IP 传过来的 IP 包对于以太网来说就是数据。给这些数据附加上以太网首部并进行发送处理，生成的以太网数据包将通过物理层传输给接收端。

⑤ 网络接口（以太网驱动）的处理

主机收到以太网包后，首先从以太网包首部找到 MAC 地址判断是否为发送给自己的包，若不是则丢弃数据。

如果是发送给自己的包，则从以太网包首部中的类型确定数据类型，再传给相应的模块，如 IP、ARP 等。这里的例子则是 IP 。

⑥ IP 模块的处理

IP 模块接收到数据后也做类似的处理。从包首部中判断此 IP 地址是否与自己的 IP 地址匹配，如果匹配则根据首部的协议类型将数据发送给对应的模块，如 TCP、UDP。这里的例子则是 TCP。

另外吗，对于有路由器的情况，接收端地址往往不是自己的地址，此时，需要借助路由控制表，在调查应该送往的主机或路由器之后再进行转发数据。

⑦ TCP 模块的处理

在 TCP 模块中，首先会计算一下校验和，判断数据是否被破坏。然后检查是否在按照序号接收数据。***检查端口号，确定具体的应用程序。数据被完整地接收以后，会传给由端口号识别的应用程序。

⑧ 应用程序的处理

接收端应用程序会直接接收发送端发送的数据。通过解析数据，展示相应的内容。

三、传输层中的 TCP 和 UDP

TCP/IP 中有两个具有代表性的传输层协议，分别是 TCP 和 UDP。

TCP 是面向连接的、可靠的流协议。流就是指不间断的数据结构，当应用程序采用 TCP 发送消息时，虽然可以保证发送的顺序，但还是犹如没有任何间隔的数据流发送给接收端。TCP 为提供可靠性传输，实行“顺序控制”或“重发控制”机制。此外还具备“流控制（流量控制）”、“拥塞控制”、提高网络利用率等众多功能。
UDP 是不具有可靠性的数据报协议。细微的处理它会交给上层的应用去完成。在 UDP 的情况下，虽然可以确保发送消息的大小，却不能保证消息一定会到达。因此，应用有时会根据自己的需要进行重发处理。
TCP 和 UDP 的优缺点无法简单地、绝对地去做比较：TCP 用于在传输层有必要实现可靠传输的情况；而在一方面，UDP 主要用于那些对高速传输和实时性有较高要求的通信或广播通信。TCP 和 UDP 应该根据应用的目的按需使用。

UDP

UDP 不提供复杂的控制机制，利用 IP 提供面向无连接的通信服务。
并且它是将应用程序发来的数据在收到的那一刻，立即按照原样发送到网络上的一种机制。即使是出现网络拥堵的情况，UDP 也无法进行流量控制等避免网络拥塞行为。
此外，传输途中出现丢包，UDP 也不负责重发。
甚至当包的到达顺序出现乱序时也没有纠正的功能。
如果需要以上的细节控制，不得不交由采用 UDP 的应用程序去处理。
UDP 常用于一下几个方面：1.包总量较少的通信（DNS、SNMP等）；2.视频、音频等多媒体通信（即时通信）；3.限定于 LAN 等特定网络中的应用通信；4.广播通信（广播、多播）。

TCP

TCP 与 UDP 的区别相当大。它充分地实现了数据传输时各种控制功能，可以进行丢包时的重发控制，还可以对次序乱掉的分包进行顺序控制。而这些在 UDP 中都没有。
此外，TCP 作为一种面向有连接的协议，只有在确认通信对端存在时才会发送数据，从而可以控制通信流量的浪费。
根据 TCP 的这些机制，在 IP 这种无连接的网络上也能够实现高可靠性的通信（主要通过检验和、序列号、确认应答、重发控制、连接管理以及窗口控制等机制实现）。

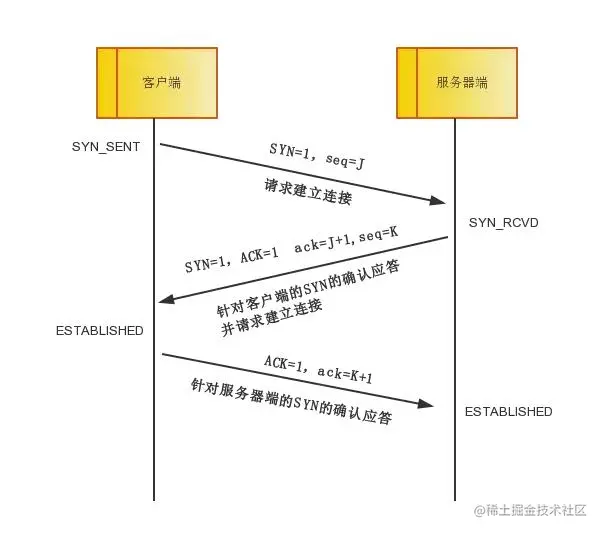

三次握手

第一次握手：客户端将标志位SYN置为1，随机产生一个值seq=J，并将该数据包发送给服务器端，客户端进入SYN_SENT状态，等待服务器端确认。
第二次握手：服务器端收到数据包后由标志位SYN=1知道客户端请求建立连接，服务器端将标志位SYN和ACK都置为1，ack=J+1，随机产生一个值seq=K，并将该数据包发送给客户端以确认连接请求，服务器端进入SYN_RCVD状态。
第三次握手：客户端收到确认后，检查ack是否为J+1，ACK是否为1，如果正确则将标志位ACK置为1，ack=K+1，并将该数据包发送给服务器端，服务器端检查ack是否为K+1，ACK是否为1，如果正确则连接建立成功，客户端和服务器端进入ESTABLISHED状态，完成三次握手，随后客户端与服务器端之间可以开始传输数据了。

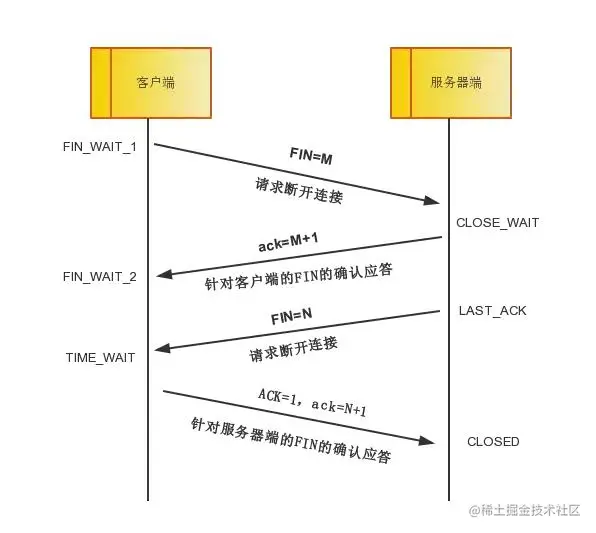

四次挥手

四次挥手即终止TCP连接，就是指断开一个TCP连接时，需要客户端和服务端总共发送4个包以确认连接的断开。在socket编程中，这一过程由客户端或服务端任一方执行close来触发。
由于TCP连接是全双工的，因此，每个方向都必须要单独进行关闭，这一原则是当一方完成数据发送任务后，发送一个FIN来终止这一方向的连接，收到一个FIN只是意味着这一方向上没有数据流动了，即不会再收到数据了，但是在这个TCP连接上仍然能够发送数据，直到这一方向也发送了FIN。首先进行关闭的一方将执行主动关闭，而另一方则执行被动关闭。

通过序列号与确认应答提高可靠性

在 TCP 中，当发送端的数据到达接收主机时，接收端主机会返回一个已收到消息的通知。这个消息叫做确认应答（ACK）。当发送端将数据发出之后会等待对端的确认应答。如果有确认应答，说明数据已经成功到达对端。反之，则数据丢失的可能性很大。
在一定时间内没有等待到确认应答，发送端就可以认为数据已经丢失，并进行重发。由此，即使产生了丢包，仍然能够保证数据能够到达对端，实现可靠传输。
未收到确认应答并不意味着数据一定丢失。也有可能是数据对方已经收到，只是返回的确认应答在途中丢失。这种情况也会导致发送端误以为数据没有到达目的地而重发数据。
此外，也有可能因为一些其他原因导致确认应答延迟到达，在源主机重发数据以后才到达的情况也屡见不鲜。此时，源主机只要按照机制重发数据即可。
对于目标主机来说，反复收到相同的数据是不可取的。为了对上层应用提供可靠的传输，目标主机必须放弃重复的数据包。为此我们引入了序列号。
序列号是按照顺序给发送数据的每一个字节（8位字节）都标上号码的编号。接收端查询接收数据 TCP 首部中的序列号和数据的长度，将自己下一步应该接收的序列号作为确认应答返送回去。通过序列号和确认应答号，TCP 能够识别是否已经接收数据，又能够判断是否需要接收，从而实现可靠传输。
