电荷泵电荷泵，也称为开关电容式电压变换器，是一种利用“快速”或“泵送”电容（而非电感或变压器）来储能的DC-DC变换器。

电荷泵，也称为开关电容式电压变换器，是一种利用“快速”或“泵送”电容（而非电感或变压器）来储能的DC-DC变换器。是直流-直流变换器，可产生比输入电压高的输出电压，也可产生负电压。

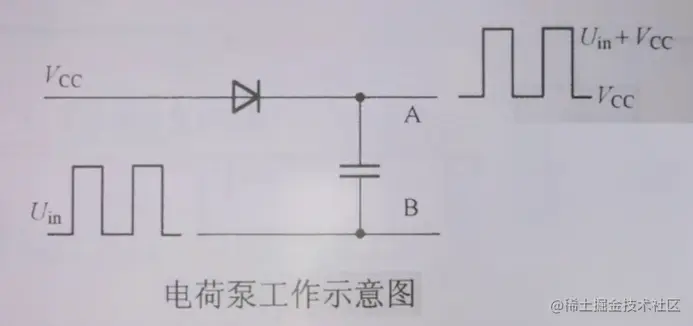

1、输入电压高的输出电压

利用电容两边的电压不能突变的特性。

输出电压在理想情况下，输出电压最大值V{outmax}=V{in}+ V{cc} - V{f} 【 V{f} = 二极管压降】实际上是达不到理想状态的，加了滤波后会偏小

输出电流I{out} = （ V{in}+ V{cc} - V{f} - V{out} ）* f * C{fly} 【f = PWM波特率， C{fly}=跨接电容值 V{out} = 加在负载两端滤波完稳压的电压】

以上为其工作原理实际应用中使用的是集成芯片

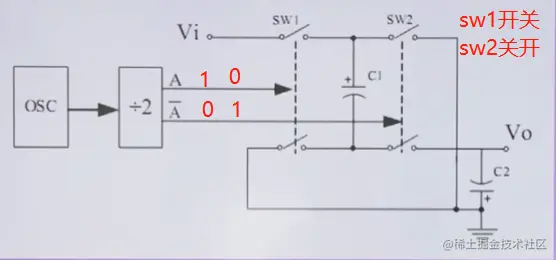

2、通过OSC振荡器是两个开关来回高速运行使V{o}输出稳定的负电压。

A为1，A与为0 时， ws1开（闭合导通）ws2关（打开断路）C1充电。A为0 A与为1时，ws1开（打开断路）ws2关（闭合导通）C1放电，C2 充电，又由于电容正接地，V{o}为负电压。

电荷泵应用场景：
