一、因果图
1、定义：从程序规格说明描述中找出输入条件和输出条件之间 的关系，也就是因和果之间的关系，主要用于输入输出之间的各种关系场景，通常与判定表结合使用
- 优点
- 补充了边界值与等价类交互的不足，更好的考虑了输入与输出关系的组合 2.可以更好的让我们理解比较复杂的业务逻辑，使业务逻辑更加清晰
- 缺点 1.输入条件和输出条件不易从需求中得到 2.因果关系复杂时用例会非常庞大

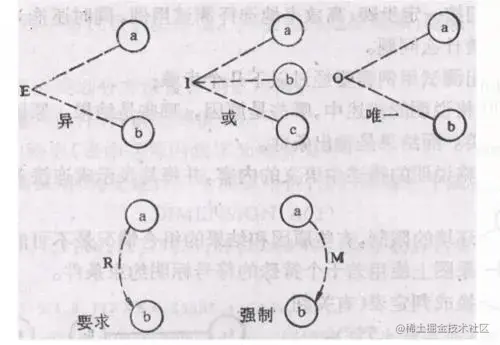

2、输入与输入之间的关系
- 异：所有输入条件中做多有一个结果产生，也可能一个都没有（<=1）
- 或：所有输入条件中最少有一个产生、或者多个、或者全部（>=1）
- 唯一：所有输入条件中，有且只有一个条件产生（1）
- 要求： 所有的输入条件中只有一个产生其他的也会跟着出现

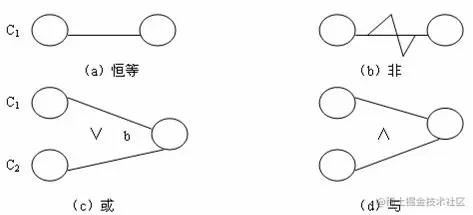

3、输入与输出之间的关系
- 恒等：当输入条件发生时结果一定会出现（1=1）或当输入条件不发生时结果一定不会出现（0）
- 与：当多个输入条件中，只有所有输入条件都发生结果时结果才会出现（全为真为真）
- 或：当多个输入条件中只要有一个发生结果就会出现（一个为真就为真）
- 非：当输入条件发生时，结果不一定发生或当输入条件不发生时结果一定会出现
二、判定表
1、定义：判定表是另一种表达逻辑判断的工具。可以把复杂的关系和各种组合条件的情况表达的明确又清晰
- 优点:能把所有条件的组合充分的表达出来，对组合情况充分覆盖
- 缺点:建立过程较复杂，输入条件过多时，用例庞大，容易产生冗余
2、条件桩、条件项、动作桩、动作项
- 条件桩：被测对象的所有输入
- 条件项：列出所有被测对象输入的各种取值
- 动作桩：系统可以采取的操作
- 动作项：列出在条件项的各种取值情况下应该采取的操作
3、设计步骤
- 根据需求确定条件桩和动作桩
- 画出因果图
- 将因果图转化为判定表
- 将判定表转化为用例
4、EG（后续补充）
注：本文的内容源自其他博客以及自己学习相结合，仅供学习交流不用于其他用途（小菜鸟也有大梦想，希望各位大佬带我学习，指出不足）
