Talent Plan TinyKV Project2A RaftKV6.824的Test更像是集成测试，而tinykv

Project2A对应824的Lab2，本文主要讲解这一个project大体框架，主要流程，如果之前没有做过824，可以先大概过一眼我之前的6.824 lab2的文章。

文档翻译

这文档感觉什么都说了，又什么都没说，大概看看就行，不用纠结细节。

Raft被设计为易理解的共识算法，你可以通过raft.github.io或the extended Raft paper来了解更多关于Raft的知识。

本项目中，你将基于Raft实现一个高可用KV服务，具体包括利用badger管理Raft的持久化状态、为快照消息添加流控制等。

本项目有3个部分需要去做。

实现基本的Raft算法。
基于Raft实现容错的KV服务。
支持raftlog回收、快照。

Part A

Part A的代码在raft/下，你需要实现的所有函数都已经在代码中列出了，此外，代码中使用逻辑时钟（tick）判定选举和心跳的超时而非物理时钟，并且消息的收发应该是异步的。

动手前，先看看Part A的提示，并粗略的看下proto/proto/eraftpb.proto，里面定义了一些收发消息的相关结构。需要注意的是，不同于Paper中的实现，这里Heartbeat和AppendEntries分成了两部分，逻辑更清晰。

Part A可以分成3步。

领导者选举。
日志复制。
与上层应用交互的接口。

raft/raft.go提供了Raft算法的核心，你可以通过raft/doc.go获得更多的指引。

领导者选举

从Raft.tick()开始，驱动选举或心跳超时，现在不需要关心消息的收发逻辑，如果需要发送消息，只需要追加到Raft.msgs中，Raft.Step()是处理消息的入口，还需要实现Raft.becomeXXX()用于切换身份时更新Raft状态。

可以使用make project2aa测试这一部分。

日志复制

从处理MsgAppend消息开始，相关结构为raft.RaftLog，raft.Storage用于上层应用获取Raft的持久化状态，例如日志条目和快照。

可以使用make project2ab测试这一部分。

实现与上层应用交互的接口

接口由raft.RawNode给出，包含Raft结构，并封装了Raft.tick()和Raft.Step()两个函数，为RawNode.Tick()和RawNode.Step()。RawNode.Propose()用于上层应用追加新的日志。

Ready结构体记录了Raft的状态、日志条目、已提交的日志条目、快照、将要发送的消息等字段，上层应用通过调用RawNode.Ready()获取这些信息。

可以使用make project2ac测试这一部分。

一些提示

添加你需要的状态到Raft、RaftLog、RawNode结构中，添加你需要的message到eraftpb.proto中。
假定term从0开始。
假定新的leader要在其term内追加一个noop日志项。
假定当leader更改commit index，会通过MessageType_MsgAppend广播。
测试程序不会为MessageType_MsgHup，MessageType_MsgBeat，MessageType_MsgPropose修改term。
leader和非leader在追加日志项上由很大不同。
不要忘记不同节点的election timeout应该不同。
rawnode.go中的一些套壳函数，可以用raft.Step(local message)实现。
启动一个新的Raft时，从Storage获取最新的状态用于初始化Raft和RaftLog。

2aa & 2ab

这两部分就一起看了，2aa test里也要求了AppendEnteis，所以分的不是很开。

主体框架

我们需要实现的函数大致分三类。

sendXXX
handleXXX
becomeXXX

还有驱动这三类函数的两个核心函数。

tick
Step

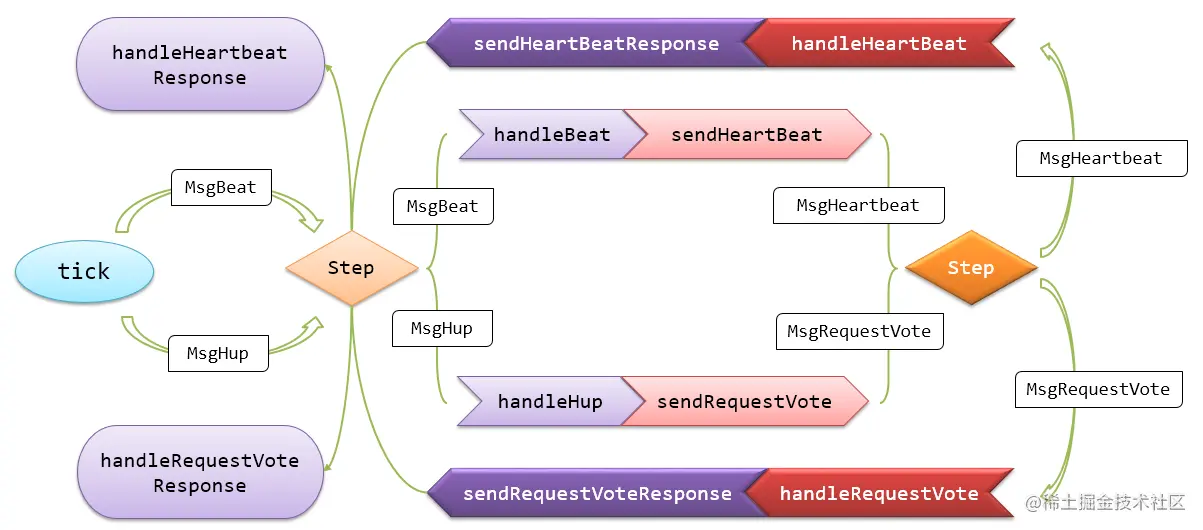

它们之间的关系如下图所示。

以选举的流程为例。

候选人流程
1. tick发起选举，Step(MsgHup)
2. Step根据消息调用handleHup
3. handleHup调用sendRequestVote
4. sendRequestVote发送MsgRequestVote消息
其余节点流程
1. 收到MsgRequestVote，Step(MsgRequestVote)
2. Step根据消息调用handleRequestVote
3. handleRequestVote调用sendRequestVoteResponse
4. sendRequestVoteResponse回复MsgRequestVoteResponse消息

现在你应该知道，sendXXX和handleXXX中的XXX指的就是消息类型。

Step

Step根据消息的类型，调用对应的handleXXX处理。下面代码中给出的是这一部分我们要处理的消息类型。

func (r *Raft) Step(m pb.Message) error {
   switch m.MsgType {
      case pb.MessageType_MsgHup:
         r.handleHup(m)
      case pb.MessageType_MsgBeat:
         r.handleBeat(m)
      case pb.MessageType_MsgPropose:
         r.handlePropose(m)
      case pb.MessageType_MsgAppend:
         r.handleAppendEntries(m)
      case pb.MessageType_MsgAppendResponse:
         r.handleAppendEntriesResponse(m)
      case pb.MessageType_MsgRequestVote:
         r.handleRequestVote(m)
      case pb.MessageType_MsgRequestVoteResponse:
         r.handleRequestVoteResponse(m)
      case pb.MessageType_MsgHeartbeat:
         r.handleHeartbeat(m)
      case pb.MessageType_MsgHeartbeatResponse:
         r.handleHeartbeatResponse(m)
   }
   return nil
}

sendXXX

handleXXX有哪些在Step中已经给出了，sendXXX少一些，分别是sendAppend/sendAppendResponse、sendRequestVote/sendRequestVoteResponse、sendHeartbeat/sendHeartbeatResponse。

tinykv中把Heartbeat和AppendEntries分开了，不要自作主张把它们合并到一起，因为测试程序不允许。

具体实现参考paper，如果你做过824应该是不太难，代码这里就不给出了。

handleXXX

handleXXX大部分都好理解，唯独一个handlePropose可能理解起来有点费劲，这里大概说一下。

Propose的语义就是追加指定的entries，即Message.Entries，然后再同步给其他节点，类似824中的Start。这里不要忘记更新Next和Match。

func (r *Raft) handlePropose(m pb.Message) {
   if r.State != StateLeader {return}
   for i, e := range m.Entries {
      e.Index = uint64(i) + r.RaftLog.LastIndex() + 1
      e.Term = r.Term
      r.RaftLog.entries = append(r.RaftLog.entries, *e)
   }
   r.Prs[r.id] = &Progress{
      Next: r.RaftLog.LastIndex() + 1,
      Match: r.RaftLog.LastIndex(),
   }
   r.bcastAppend()
}

这里给出handlePropose的代码，其中bcastAppend就是同步其他节点，和Step(Beat)、Step(Hup)类似。

becomeXXX

也就是becomeLeader、becomeCandidate、becomeFollower，函数中会更新相应的Raft状态，唯一要注意的是becomeLeader。

tinykv对becomeLeader有这样的要求：// NOTE: Leader should propose a noop entry on its term。

也就是需要Step(MsgPropose)，Message.Entries包含一个空的entry，也就是noop entry。

func (r *Raft) becomeLeader() {
   r.State = StateLeader
   r.Lead = r.id
   r.heartbeatElapsed = 0

   for id := range r.Prs {
      r.Prs[id] = &Progress{
         Next: r.RaftLog.LastIndex() + 1,
         Match: 0,
      }
   }

   r.Step(pb.Message{MsgType: pb.MessageType_MsgPropose, Entries: []*pb.Entry{{}}})
}

tick

tinykv中，使用逻辑时钟来判断是否心跳和选举，elapsed表示距离上一次心跳或选举过去的时间单位，timeout表示每多少个时间单位进行一次心跳或选举。

elapsed和timeout都是整型值，测试程序每调用一次tick，过去一个时间单位，对应elapsed加一，达到timeout后，进行心跳或选举，并将elapsed归零。

func (r *Raft) tick() {
   switch r.State {
   case StateLeader:
      r.heartbeatElapsed++
      if r.heartbeatElapsed >= r.heartbeatTimeout {
         r.Step(pb.Message{MsgType: pb.MessageType_MsgBeat})
      }
   default:
      r.electionElapsed++
      if r.electionElapsed >= r.electionTimeout {
         r.Step(pb.Message{MsgType: pb.MessageType_MsgHup})
      }
   }
}

RaftLog

RaftLog中的committed、applied、entries等都好理解，但storage、stabled是什么鬼，entries的下标到底是从0开始还是从1开始。

Storage为一个抽象类，这里的具体实现为MemoryStorage，作为RaftLog持久化用，在Raft重启时，从Storage中恢复相应的状态。

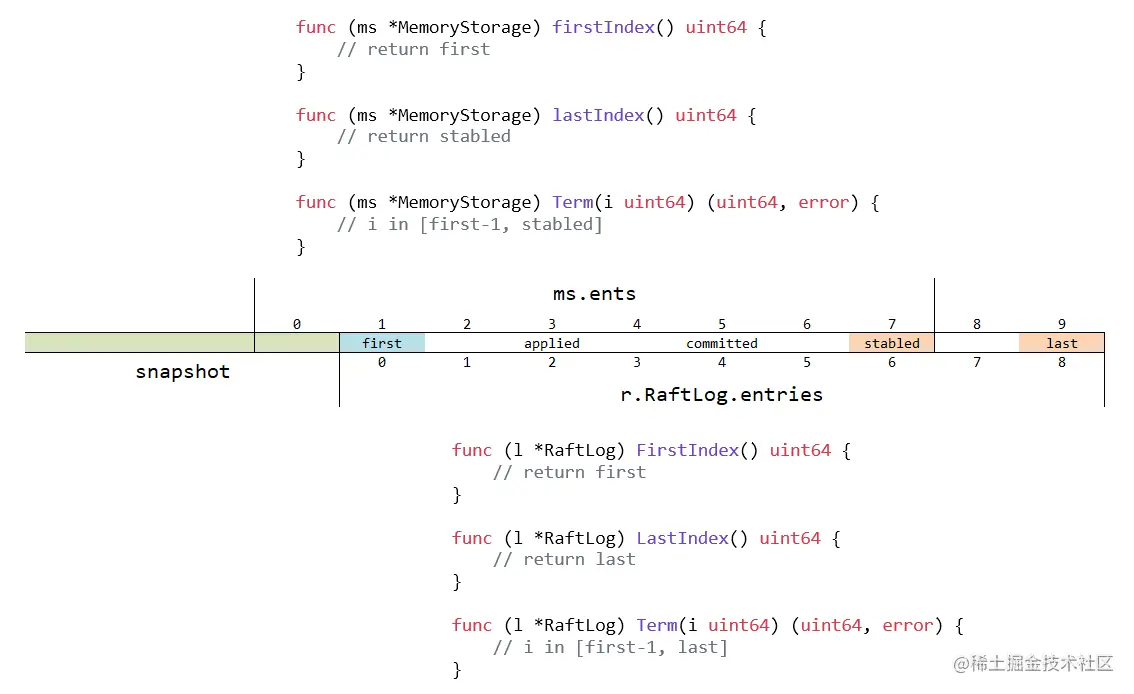

MemoryStorage（ms）和RaftLog中都存有entries，它们之间的关系，以及entries下标的计算如下图所示。

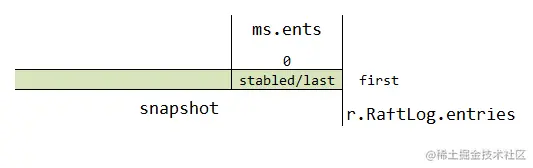

当len(r.RaftLog.entries) == 0时，len(ms.ents) == 1，first为1，stabled和last为0。

Storage保存了如下信息。

HardState
- Term：即Raft.Term
- Vote：即Raft.Vote
- Commit：即Raft.RaftLog.committed
Snapshot
- Data：即Snapshot中所有的Entry
- MetaData
  - Index：Snapshot最后一个Entry的Index
  - Term：Snapshot最后一个Entry的Term
  - ConfState
    - Nodes：即Peers
Stabled Entries：即ms.ents

创建Raft、RaftLog时，需要从Storage恢复相应的状态。

func newLog(storage Storage) *RaftLog {
   lo, _ := storage.FirstIndex()
   hi, _ := storage.LastIndex()
   hardState, _, _ := storage.InitialState()
   entries, _ := storage.Entries(lo, hi+1)

   return &RaftLog{
      storage:         storage,
      committed:       hardState.Commit,
      applied:         lo - 1,
      stabled:         hi,
      entries:         entries,
   }
}

func newRaft(c *Config) *Raft {
   if err := c.validate(); err != nil {
      panic(err.Error())
   }
   hardState, confState, _ := c.Storage.InitialState()
   if c.peers == nil {c.peers = confState.Nodes}
   r := &Raft{
      id: c.ID,
      Term: hardState.Term,
      Vote: hardState.Vote,
      RaftLog: newLog(c.Storage),
      Prs: make(map[uint64]*Progress),
      State: StateFollower,
      votes: make(map[uint64]bool),
      Lead: None,
      heartbeatTimeout: c.HeartbeatTick,
      electionTimeout: c.ElectionTick,
   }
   r.RaftLog.applied = c.Applied
   for _, id := range c.peers {
      r.Prs[id] = &Progress{}
   }
   return r
}

stabled除了在newLog中初始化外，还会在handleAppendEntries时发生变化。

for i, e := range m.Entries {
   j := m.Index + uint64(i) + 1 - r.RaftLog.FirstIndex()
   if j >= uint64(len(r.RaftLog.entries)) {
      r.RaftLog.entries = append(r.RaftLog.entries, *e)
   } else {
      if r.RaftLog.entries[j].Term != e.Term {
         // 这里更新stabled
         r.RaftLog.stabled = min(j+r.RaftLog.FirstIndex()-1, r.RaftLog.stabled)
         r.RaftLog.entries = append(r.RaftLog.entries[:j], *e)
      } else {
         // 这里*e和r.RaftLog.entries[j]是一样的，相同term相同index是相同的entry
         r.RaftLog.entries[j] = *e
      }
   }
}

也就是在appendEntries的过程中，覆盖了stabled entries，就需要更新stabled。

2ac

这里要实现的是rawnode.go中的Ready、HasReady、Advance三个函数。

RawNode就是在Raft上又封装了一层。

Ready

Ready结构如下（Snapshot在Part A不需要实现）。

type Ready struct {
    // Raft.Lead, Raft.State
   *SoftState
   // Raft.Term, Raft.Vote, Raft.RaftLog.committed
   pb.HardState
   // Raft.RaftLog.unstabledEntries()
   Entries []pb.Entry
   // Raft.RaftLog.nextEnts()
   CommittedEntries []pb.Entry
   // Raft.msgs
   Messages []pb.Message
}

每一次调用Ready函数，如果相比于上一次调用Ready函数Raft状态发生了变化，就会把这些状态构造成Ready结构返回；如果没有变化，返回空的Ready。

HasReady

HasReady函数就是用于判断相比于上一次调用Ready函数Raft状态是否发生了变化。

Advance

这一套流程是，先调用HasReady，如果有变化，调用Ready获取现在Raft的状态，接着将Raft中未持久化的entries持久化；已apply未commit的entries都apply；把msgs都发给对应的msg.To节点。

这里我们不用持久化entries，也不用apply entries到状态机，也不用发送msg。只要更改RaftLog的stabled、applied的值，并将Raft的msgs置空就好，也就是假装做了上面这些事情。

总结

做tinykv唯一舒服的就是，Test写的很好懂，而且由Test控制，不需要考虑并发安全，也不用看着满屏的log调试了。但有好处也由坏处，代码不得不顺着Test的意思来写才行。
