文章参考来源【前端之神】林三心
实现思路
想实现的效果

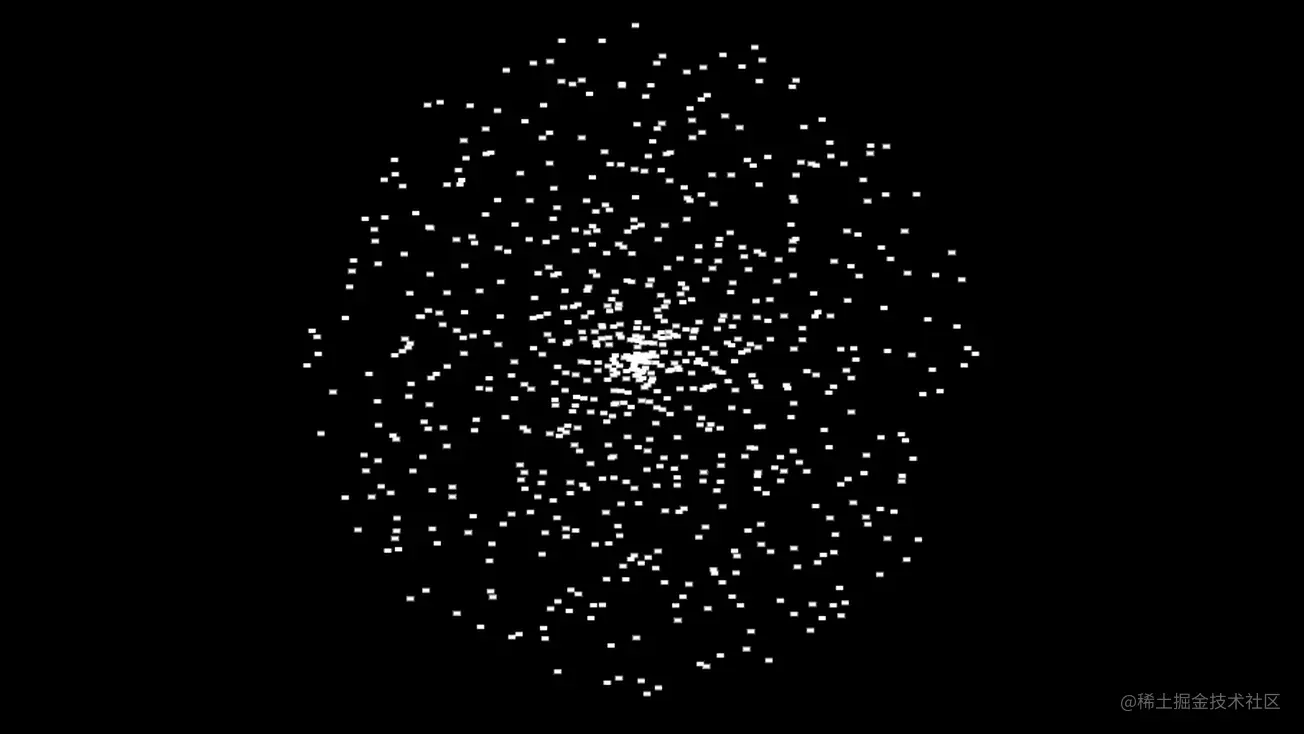

从封面可以看到，无论是哪种算法，一开始都是第一张图，而最终目的是要变成第二张图的效果

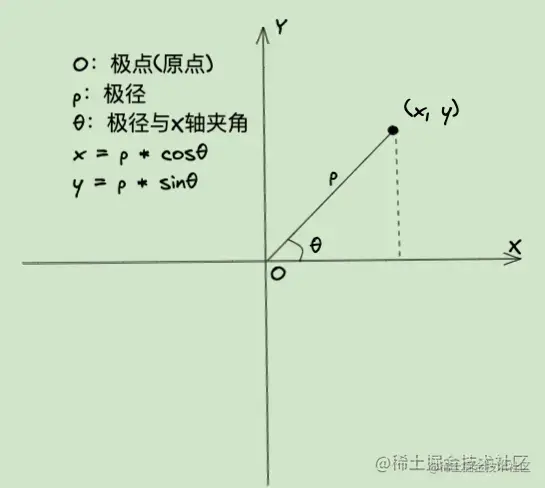

极坐标
讲实现思路之前，我先给大家复习一下高中的一个知识——极坐标。哈哈，不知道还有几个人记得他呢？
- O：极点，也就是原点
- ρ：极径
- θ：极径与X轴夹角
x = ρ * cosθ，因为x / ρ = cosθy = ρ * sinθ，因为y / ρ = sinθ
那我们想实现的结果，又跟极坐标有何关系呢？其实是有关系的，比如我现在有一个排序好的数组，他具有37个元素，那我们可以把这37个元素转化为极坐标中的37个点，怎么转呢？
const arr = [
0, 1, 2, 3, 4, 5, 6, 7, 8,
9, 10, 11, 12, 13, 14, 15, 16, 17,
18, 19, 20, 21, 22, 23, 24, 25, 26,
27, 28, 29, 30, 31, 32, 33, 34, 35, 36
]
我们可以这么转：
元素对应的索引index * 10 -> 角度θ(为什么要乘10呢，因为要凑够360°嘛)元素对应的值arr[index] -> 极径ρ

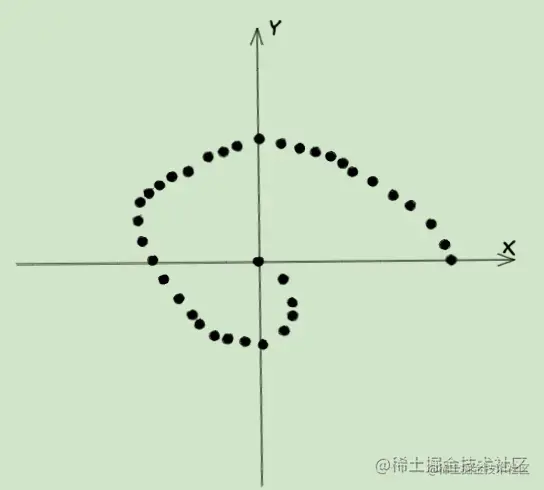

按照上面的规则来转的话，那我们就可以在极坐标上得到这37个点（在canvas中Y轴是由上往下的，下面这个图也是按canvas的，但是Y轴我还是画成正常方向，所以这个图其实是反的，但是是有原因的哈）：
(0 -> θ = 00°，ρ = 0) (1 -> θ = 10°，ρ = 1) (2 -> θ = 20°，ρ = 2) (3 -> θ = 30°，ρ = 3)
(4 -> θ = 40°，ρ = 4) (5 -> θ = 50°，ρ = 5) (6 -> θ = 60°，ρ = 6) (7 -> θ = 70°，ρ = 7)
(8 -> θ = 80°，ρ = 8) (9 -> θ = 90°，ρ = 9) (10 -> θ = 100°，ρ = 10) (11 -> θ = 110°，ρ = 11)
(12 -> θ = 120°，ρ = 12) (13 -> θ = 130°，ρ = 13) (14 -> θ = 140°，ρ = 14) (15 -> θ = 150°，ρ = 15)
(16 -> θ = 160°，ρ = 16) (17 -> θ = 170°，ρ = 17) (18 -> θ = 180°，ρ = 18) (19 -> θ = 190°，ρ = 19)
(20 -> θ = 200°，ρ = 20) (21 -> θ = 210°，ρ = 21) (22 -> θ = 220°，ρ = 22) (23 -> θ = 230°，ρ = 23)
(24 -> θ = 240°，ρ = 24) (25 -> θ = 250°，ρ = 25) (26 -> θ = 260°，ρ = 26) (27 -> θ = 270°，ρ = 27)
(28 -> θ = 280°，ρ = 28) (29 -> θ = 290°，ρ = 29) (30 -> θ = 300°，ρ = 30) (31 -> θ = 310°，ρ = 31)
(32 -> θ = 320°，ρ = 32) (33 -> θ = 330°，ρ = 33) (34 -> θ = 340°，ρ = 34) (35 -> θ = 350°，ρ = 35)
(36 -> θ = 360°，ρ = 36)
有没有发现，跟咱们想实现的最终效果的轨迹很像呢？
随机打散
那说完最终的效果，咱们来下想想如何一开始先把数组的各个元素打散在极坐标上呢？其实很简单，咱们可以先把生成一个乱序的数组，比如
const arr = [
25, 8, 32, 1, 19, 14, 0, 29, 17,
6, 7, 26, 3, 30, 31, 16, 28, 15,
24, 10, 21, 2, 9, 4, 35, 5, 36,
33, 11, 27, 34, 22, 13, 18, 23, 12, 20
]
然后还是用上面那个规则，去转换极坐标
元素对应的索引index * 10 -> 角度θ(为什么要乘10呢，因为要凑够360°嘛)元素对应的值arr[index] -> 极径ρ
那么我们可以的到这37个点，自然就可以实现打散的效果
(25 -> θ = 00°，ρ = 25) (8 -> θ = 10°，ρ = 8) (32 -> θ = 20°，ρ = 32) (1 -> θ = 30°，ρ = 1)
(19 -> θ = 40°，ρ = 19) (14 -> θ = 50°，ρ = 14) (0 -> θ = 60°，ρ = 0) (29 -> θ = 70°，ρ = 29)
(17 -> θ = 80°，ρ = 17) (6 -> θ = 90°，ρ = 6) (7 -> θ = 100°，ρ = 7) (26 -> θ = 110°，ρ = 26)
(3 -> θ = 120°，ρ = 3) (30 -> θ = 130°，ρ = 30) (31 -> θ = 140°，ρ = 31) (16 -> θ = 150°，ρ = 16)
(28 -> θ = 160°，ρ = 28) (15 -> θ = 170°，ρ = 15) (24 -> θ = 180°，ρ = 24) (10 -> θ = 190°，ρ = 10)
(21 -> θ = 200°，ρ = 21) (2 -> θ = 210°，ρ = 2) (9 -> θ = 220°，ρ = 9) (4 -> θ = 230°，ρ = 4)
(35 -> θ = 240°，ρ = 35) (5 -> θ = 250°，ρ = 5) (36 -> θ = 260°，ρ = 36) (33 -> θ = 270°，ρ = 33)
(11 -> θ = 280°，ρ = 11) (27 -> θ = 290°，ρ = 27) (34 -> θ = 300°，ρ = 34) (22 -> θ = 310°，ρ = 22)
(13 -> θ = 320°，ρ = 13) (18 -> θ = 330°，ρ = 18) (23 -> θ = 340°，ρ = 23) (12 -> θ = 350°，ρ = 12)
(20 -> θ = 360°，ρ = 20)
实现效果
综上所述，咱们想实现效果，也就有了思路
- 1、先生成一个
乱序数组 - 2、用canvas画布画出此
乱序数组所有元素对应的极坐标对应的点 - 3、对
乱序数组进行排序 - 4、排序过程中
不断清空画布，并重画数组所有元素对应的极坐标对应的点 - 5、直到排序完成，终止画布操作
开搞！！！
咱们，做事情一定要有条有理才行，还记得上面说的步骤吗？
- 1、先生成一个
乱序数组 - 2、用canvas画布画出此
乱序数组所有元素对应的极坐标对应的点 - 3、对
乱序数组进行排序 - 4、排序过程中
不断清空画布，并重画数组所有元素对应的极坐标对应的点 - 5、直到排序完成，终止画布操作
咱们就按照这个步骤，来一步一步实现效果，兄弟们，冲啊！！！
生成乱序数组
咱们上面举的例子是37个元素，但是37个肯定是太少了，咱们搞多点吧，我搞了这么一个数组nums：我先生成一个0 - 179的有序数组，然后打乱，并塞进数组nums中，此操作我执行4次。为什么是0 - 179，因为0 - 179刚好有180个数字
身位一个程序员，我肯定不可能自己手打这么多元素的啦。。来。。上代码
let nums = []
for (let i = 0; i < 4; i++) {
// 生成一个 0 - 179的有序数组
const arr = [...Array(180).keys()] // Array.keys()可以学一下，很有用
const res = []
while (arr.length) {
// 打乱
const randomIndex = Math.random() * arr.length - 1
res.push(arr.splice(randomIndex, 1)[0])
}
nums = [...nums, ...res]
}
经过上面操作，也就是我的nums中拥有4 * 180 = 720个元素，nums中的元素都是0 - 179范围内的
canvas画乱序数组
画canvas之前，肯定要现在html页面上，编写一个canvas的节点，这里我宽度设置1000，高度也是1000，并且背景颜色是黑色
<canvas id="canvas" width="800" height="800" style="background: #000;"></canvas>

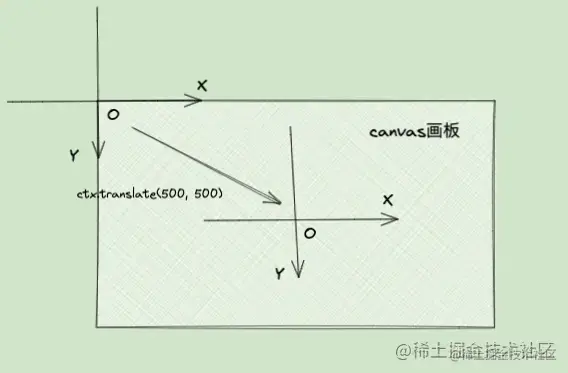

上面看到了，极点(原点)是在坐标正中间的，但是canvas的初始原点是在画布的左上角，我们需要把canvas的原点移动到画布的正中间，那正中间的坐标是多少呢？还记得咱们宽高都是1000吗？那画布中心点坐标不就是(500, 500)，咱们可以使用canvas的ctx.translate(500, 500)来移动中心点位置。因为咱们画的点都是白色的，所以咱们顺便把ctx.fillStyle设置为white
有一点注意了哈，canvas里的Y轴是自上向下的，与常规的Y轴的相反的。
const canvas = document.getElementById('canvas')
const ctx = canvas.getContext('2d')
ctx.fillStyle = 'white' // 设置画笔颜色
ctx.translate(400, 400) // 移动中心点到(400, 400)
那到底该怎么画点呢？按照之前的，其实光计算出角度θ和极径ρ是不够的，因为canvas画板不认这两个东西啊。。那canvas认啥呢，他只认(x, y)，所以咱们只要通过角度θ和极径ρ去算出(x, y)，就好了，还记得前面极坐标的公式吗
x = ρ * cosθ，因为x / ρ = cosθy = ρ * sinθ，因为y / ρ = sinθ
由于咱们是要铺散点是要铺出一个圆形来，那么一个圆形的角度是0° - 360°，但是我们不要360°，咱们只要0° - 359°，因为0°和360°是同一个直线。咱们一个直线上有一个度数就够了。所以咱们要求出0° - 359°每个角度所对应的cosθ和sinθ(这里咱们只算整数角度，不算小数角度)
const CosandSin = []
for (let i = 0; i < 360; i++) {
const jiaodu = i / 180 * Math.PI
CosandSin.push({ cos: Math.cos(jiaodu), sin: Math.sin(jiaodu) })
}
这时候又有新问题了，咱们一个圆上的整数角度只有0° - 359°这360个整数角，但是nums中有720个元素啊，那怎么分配画布呢？很简单啊，一个角度上画2个元素，那不就刚好 2 * 360 = 720
行，咱们废话不多说，开始画初始散点吧。咱们也知道咱们需要画720个点，对于这种多个相同的东西，咱们要多多使用面向对象这种编程思想
// 单个长方形构造函数
function Rect(x, y, width, height) {
this.x = x // 坐标x
this.y = y // 坐标y
this.width = width // 长方形的宽
this.height = height // 长方形的高
}
// 单个长方形的渲染函数
Rect.prototype.draw = function () {
ctx.beginPath() // 开始画一个
ctx.fillRect(this.x, this.y, this.width, this.height) // 画一个
ctx.closePath() // 结束画一个
}
const CosandSin = []
for (let i = 0; i < 360; i++) {
const jiaodu = i / 180 * Math.PI
CosandSin.push({ cos: Math.cos(jiaodu), sin: Math.sin(jiaodu) })
}
function drawAll(arr) {
const rects = [] // 用来存储720个长方形
for (let i = 0; i < arr.length; i++) {
const num = arr[i]
const { cos, sin } = CosandSin[Math.floor(i / 2)] // 一个角画两个
const x = num * cos // x = ρ * cosθ
const y = num * sin // y = ρ * sinθ
rects.push(new Rect(x, y, 5, 3)) // 收集所有长方形
}
rects.forEach(rect => rect.draw()) // 遍历渲染
}
drawAll(nums) // 执行渲染函数
来页面中看看效果吧。此时就完成了初始的散点渲染
边排序边重画
其实很简单，就是排序一次，就清空画布，然后重新执行上面的渲染函数drawAll就行了。由于性能原因，我先把drawAll封装成一个Promise函数
function drawAll(arr) {
return new Promise((resolve) => {
setTimeout(() => {
ctx.clearRect(-500, -500, 1000, 1000) // 清空画布
const rects = [] // 用来存储720个长方形
for (let i = 0; i < arr.length; i++) {
const num = arr[i]
const { cos, sin } = CosandSin[Math.floor(i / 2)] // 一个角画两个
const x = num * cos // x = ρ * cosθ
const y = num * sin // y = ρ * sinθ
rects.push(new Rect(x, y, 5, 3)) // 收集所有长方形
}
rects.forEach(rect => rect.draw()) // 遍历渲染
resolve('draw success')
}, 10)
})
}
然后咱们拿一个排序算法例子来讲一讲，就拿个冒泡排序来讲吧
async function bubbleSort(arr) {
var len = arr.length;
for (var i = 0; i < len; i++) {
for (var j = 0; j < len - 1 - i; j++) {
if (arr[j] > arr[j + 1]) { //相邻元素两两对比
var temp = arr[j + 1]; //元素交换
arr[j + 1] = arr[j];
arr[j] = temp;
}
}
await drawAll(arr) // 一边排序一边重新画
}
return arr;
}
然后在页面里放一个按钮，用来执行开始排序
<button id="btn">开始排序</button>
document.getElementById('btn').onclick = function () {
bubbleSort(nums)
}
效果如下，是不是很开心哈哈哈！！！
完整代码
这里我自己参考【前端之神】林三心的源码加了一点点事件进去，目的是为了使算法可视化更清晰
/* css文件 */
.wrap{
display: flex;
justify-content: flex-start;
align-items: flex-start;
}
#startBtn, #restart, #stopBtn {
margin-left: 7px;
}
<!-- html文件 -->
<div class="wrap">
<canvas id="canvas" width="800" height="800" style="background: #000;"></canvas>
<button id="restart">重新开始</button>
<button id="stopBtn">暂停</button>
<button id="startBtn">开始排序</button>
</div>
// js文件
const canvas = document.getElementById('canvas')
const ctx = canvas.getContext('2d')
ctx.fillStyle = 'white' // 设置画笔颜色
ctx.translate(400, 400) // 移动中心点到(400, 400)
/*
* @nums: 存储随机散点数
* @status: 改变渲染状态
* */
let nums = [], status = false
// 随机生成散点数
;function randomNum() {
nums.length = 0 // 数组和 function 有关联时，养成清空数组的好习惯
for (let i = 0; i < 4; i++) {
// 生成一个 0 - 180的有序数组
const arr = [...Array(180).keys()]
const res = []
while (arr.length) {
// 以圆心呈散点打乱分布
const randomIndex = Math.random() * arr.length - 1
res.push(arr.splice(randomIndex, 1)[0])
}
nums = [...nums, ...res]
}
}
randomNum()
// 定义长方形原型
/*
* @x: 坐标X
* @y: 坐标Y
* @width: 长方形的宽
* @height: 长方形的高
* */
function Rect(x, y, width, height) {
this.x = x
this.y = y
this.width = width
this.height = height
}
// 画长方形
Rect.prototype.draw = function () {
ctx.beginPath() // 画起始路径
ctx.fillRect(this.x, this.y, this.width, this.height) // 画经过路径
ctx.closePath() // 结束路径
}
const CosandSin = []
for (let i = 0; i < 360; i++) {
const jiaodu = i / 180 * Math.PI
CosandSin.push({ cos: Math.cos(jiaodu), sin: Math.sin(jiaodu) })
}
// 画出随机散点分布图
/*
* @arr: 传入的随机散点数
* @statusFlag: 计时器是否存在的标识
* */
function drawAll(arr, statusFlag) {
let timer = null
;(!!statusFlag) && clearTimeout(timer)
return new Promise(resolve => {
timer = setTimeout(_ => {
ctx.clearRect(-400, -400, 800, 800) // 清空画布
const rects = []
for (let i = 0; i < arr.length; i++) {
const num = arr[i]
const { cos, sin } = CosandSin[Math.floor(i / 2)] // 一个角画两个
const x = num * cos
const y = num * sin
rects.push(new Rect(x, y, 5, 3)) // 收集所有长方形
}
rects.forEach(rect => rect.draw())
resolve('draw success')
}, 10)
})
}
drawAll(nums)
// 冒泡排序作画
async function bubbleSort(arr) {
for (let i = 0, len = arr.length; i < len; ++i) {
if (status) return
for (let j = 0; j < len - 1 - i; j++) {
if (arr[j] > arr[j + 1]) [arr[j], arr[j + 1]] = [arr[j + 1], arr[j]]
}
await drawAll(arr) // 一边排序一边重新画
}
return arr
}
// start
startBtn.onclick = () => {
console.log('开始排序 ============')
status = false
bubbleSort(nums) // 点击执行
}
// stop
stopBtn.onclick = () => {
console.log('暂停 ============')
drawAll(nums, true)
console.log('status: ', status)
status = true
}
// restart
restart.onclick = () => {
console.log('重新开始 ============')
randomNum()
console.log('nums: ', nums)
drawAll(nums, true)
status = true
}
