上一篇文章我们已经分析过mount流程，分布式锁管理器DLM就是在mount的过程中完成一系列初始化和节点加入dlm domain的，本篇文章重点分析DLM的实现。
我们知道在同一个机器上，不同进程访问临界资源是需要加锁，但是集群来说，物理节点在空间上是独立的，如何实现加锁功能？我们来分析一下，在同一个机器上，加锁之所以能起到保护临界资源的作用，是因为锁只有一份，不同进程来抢占锁资源，抢到锁的就加锁成功。那么在空间隔离的集群环境中，想要加锁还是这个思路：必须有一个集中管理锁的地方，且独一份，任何节点想要加、解锁必须获得这一独一份的锁资源得授权才能进行操作。DLM的设计也是如此，虽然DLM是分布式锁管理器，是协调多个节点对磁盘操作的，分布式体现在多个节点对同一个文件进行读写操作，因此每个节点上必须有锁资源，为了防止把文件系统写坏，又需要一个集中管理锁资源的地方，因此需要DLM设计一个锁主Master的概念。由锁主统一协调、授权是否允许加解锁。
分布式锁管理器DLM（Distribute Lock Manager）是OCFS2重要的锁功能实现，OCFS2之所以能做到磁盘共享，同时挂载到多个不同节点上，在同一个LUN上承载不同节点上VM的业务，而不至于把同一个文件系统写坏，其根本保证就是实现了DLM，这也为集群共享文件系统提供报保障，使OCFS2可以应用在集群系统，如果没有DLM，OCFS2与Ext4无异。
一、OCFS2中的锁关系
OCFS2使用的DLM是去中心化的设计，所有的节点是对等的，每个节点都只存储了一部分的锁信息。一个锁会涉及到3个角色：
1、请求锁的节点：发起请求上锁的节点。
2、持有锁的节点：持有当前锁资源上高级别锁的节点。
3、锁主节点：管理锁内容的授权节点。

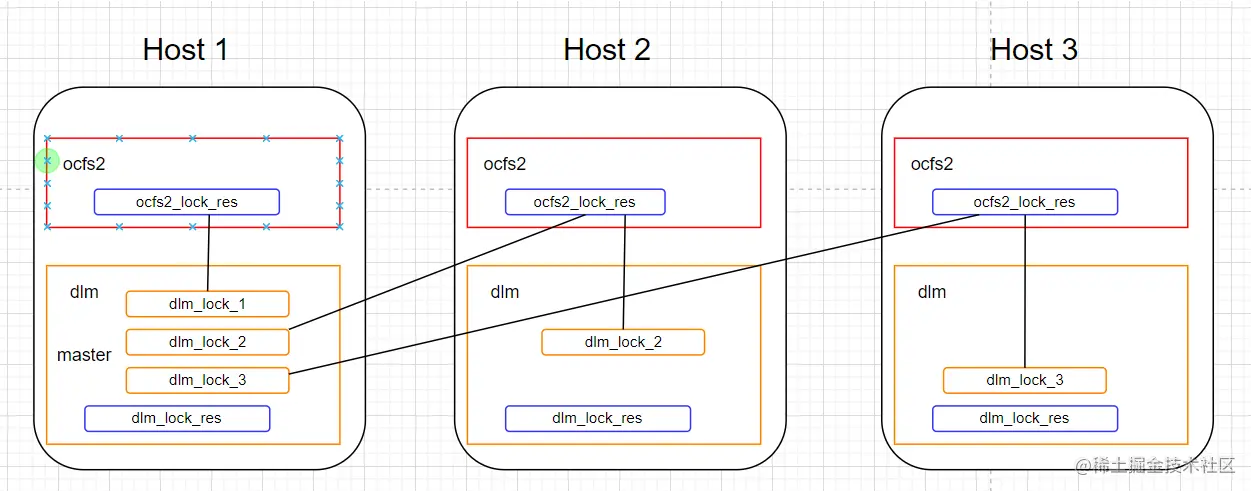

OCFS2文件系统使用DLM时，加入了ocfs层作为dlm的客户端（调用者），其数据结构对应关系如下，这里假设node1为锁资源的owner，lock1~lock3为该资源上的锁。同一个node上，对于某个资源有且仅有一个锁资源ocfs2_lock_res副本，唯一对应本节点dlm层的一个dlm_lock_res。当节点有在该资源上加锁时，每个节点在dlm对应一个dlm_lock，且lock的级别记录在锁资源ocfs2_lock_res中，同一个节点多次对同一资源加锁时，不产生新的dlm_lock，而仅使用covert接口和lock_res中的ex_holder、ro_holder调整级别。
客户端OCFS2层面的锁资源ocfs2_lock_res->l_lksb中有一个锁资源状态块对象ocfs2_dlm_lksb l_lksb，该对象l_lksb包含DLM锁状态dlm_lockstatus，记录了DLM模式下的锁struct dlm_lock* lockid。所以，锁状态dlm_lockstatus->lockid就是锁dlm_lock，而锁dlm_lock中包含DLM层的锁资源struct dlm_lock_resource *lockres;
（客户端OCFS2层面的锁资源）：ocfs2_lock_res->l_lksb <--> dlm_lock* lockid <--> dlm_lock_resource *lockres（DLM层的锁资源）
struct ocfs2_lock_res {
void *l_priv;
struct ocfs2_lock_res_ops *l_ops;
struct list_head l_blocked_list;
struct list_head l_mask_waiters;
struct list_head l_holders;
unsigned long l_flags;
char l_name[OCFS2_LOCK_ID_MAX_LEN];
unsigned int l_ro_holders;
unsigned int l_ex_holders;
signed char l_level;
signed char l_requested;
signed char l_blocking;
/* Data packed - type enum ocfs2_lock_type */
unsigned char l_type;
/* used from AST/BAST funcs. */
/* Data packed - enum type ocfs2_ast_action */
unsigned char l_action;
/* Data packed - enum type ocfs2_unlock_action */
unsigned char l_unlock_action;
unsigned int l_pending_gen;
spinlock_t l_lock;
struct ocfs2_dlm_lksb l_lksb;
wait_queue_head_t l_event;
struct list_head l_debug_list;
#ifdef CONFIG_OCFS2_FS_STATS
struct ocfs2_lock_stats l_lock_prmode; /* PR mode stats */
u32 l_lock_refresh; /* Disk refreshes */
u64 l_lock_wait; /* First lock wait time */
struct ocfs2_lock_stats l_lock_exmode; /* EX mode stats */
#endif
#ifdef CONFIG_DEBUG_LOCK_ALLOC
struct lockdep_map l_lockdep_map;
#endif
};
struct dlm_lock
{
struct dlm_migratable_lock ml;
struct list_head list;
struct list_head ast_list;
struct list_head bast_list;
struct dlm_lock_resource *lockres;
spinlock_t spinlock;
struct kref lock_refs;
// ast and bast must be callable while holding a spinlock!
dlm_astlockfunc_t *ast;
dlm_bastlockfunc_t *bast;
void *astdata;
struct dlm_lockstatus *lksb;
unsigned ast_pending:1,
bast_pending:1,
convert_pending:1,
lock_pending:1,
cancel_pending:1,
unlock_pending:1,
lksb_kernel_allocated:1;
};
二、锁级别及其兼容性

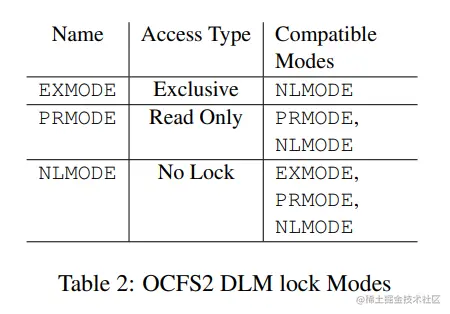

如下图所示，OCFS2里面使用到的锁级别EX/PR/NL，EX是排他锁，写锁时加EX锁级别；PR是共享锁，读锁时加PR锁；NL是空锁。
由下图兼容性可知，对同一个锁资源lockres来讲：
1）如果一个节点持有EX锁，那么其他节点只能是NL锁，此时如果有节点是EX锁或PR锁，它必然要做降级处理，即：写操作只有一个节点，只允许一个写，也不允许写的时候同时读；
2）如果一个节点持有PR锁，那么其他节点可以获得PR锁和NL锁，即：可以多个节点读操作。
3）NL锁是空锁，与所有锁兼容。
三、锁资源及其初始化：
enum ocfs2_lock_type {
OCFS2_LOCK_TYPE_META = 0,
OCFS2_LOCK_TYPE_DATA,
OCFS2_LOCK_TYPE_SUPER,
OCFS2_LOCK_TYPE_RENAME,
OCFS2_LOCK_TYPE_RW,
OCFS2_LOCK_TYPE_DENTRY,
OCFS2_LOCK_TYPE_OPEN,
OCFS2_LOCK_TYPE_FLOCK,
OCFS2_LOCK_TYPE_QINFO,
OCFS2_LOCK_TYPE_NFS_SYNC,
OCFS2_LOCK_TYPE_ORPHAN_SCAN,
OCFS2_LOCK_TYPE_REFCOUNT,
OCFS2_LOCK_TYPE_TRIM_FS,
OCFS2_NUM_LOCK_TYPES
};
在mount过程中，DLM初始化时完成4种全局锁资源的初始化：
ocfs2_super_lock_res_init(&osb->osb_super_lockres, osb);
ocfs2_rename_lock_res_init(&osb->osb_rename_lockres, osb);
ocfs2_nfs_sync_lock_init(osb);
ocfs2_orphan_scan_lock_res_init(&osb->osb_orphan_scan.os_lockres, osb);
superblock锁资源：osb->osb_super_lockres，在mount/umout/recovery文件系统时，都涉及对superblock元数据进行操作，比如：写inode时间戳，都需要获取EX锁。
5种文件锁：open_lock、inode_lock、rw_lock、flock_lock、dentry_lock
OCFS2_I(inode)->ip_open_lockres：多个节点都会有获取文件inode的操作，尤其是系统文件，多个节点访问同一个inode，打开同一个inode，需要先拿到open_lockres。
OCFS2_I(inode)->ip_inode_lockres：（meta lockres）多个节点更新文件inode元数据时，须先拿到inode lockres。
OCFS2_I(inode)->ip_rw_lockres：多个节点对文件进行读写操作。
以创建inode为例，看文件锁的初始化：
__ocfs2_mknod_locked //创建inode文件
1)|-ocfs2_populate_inode(inode, fe, 1); //先初始化锁资源默认属性
|-ocfs2_inode_lock_res_init(&OCFS2_I(inode)->ip_inode_lockres, OCFS2_LOCK_TYPE_META, 0, inode);//访问inode锁资源
|-ocfs2_inode_lock_res_init(&OCFS2_I(inode)->ip_open_lockres, OCFS2_LOCK_TYPE_OPEN, 0, inode);//打开文件锁资源
|-ocfs2_inode_lock_res_init(&OCFS2_I(inode)->ip_rw_lockres, OCFS2_LOCK_TYPE_RW, inode->i_generation, inode);//读写操作锁资源
|-ocfs2_build_lock_name(type, OCFS2_I(inode)->ip_blkno, generation, res->l_name);//初始化资源名称
|-ocfs2_lock_res_init_common(OCFS2_SB(inode->i_sb), res, type, ops, inode);//初始化资源公共属性
2)|-status = ocfs2_create_new_inode_locks(inode);//启用锁资源，在锁资源上创建锁信息（加锁）
|-ret = ocfs2_create_new_lock(osb, &OCFS2_I(inode)->ip_rw_lockres, 1, 1);
|-ret = ocfs2_create_new_lock(osb, &OCFS2_I(inode)->ip_inode_lockres, 1, 0);
|-ret = ocfs2_create_new_lock(osb, &OCFS2_I(inode)->ip_open_lockres, 0, 0);
|-int level = ex ? DLM_LOCK_EX : DLM_LOCK_PR;
|-u32 lkm_flags = local ? DLM_LKF_LOCAL : 0; //只有rw_lockres锁资源上有local flag
|-lockres_or_flags(lockres, OCFS2_LOCK_LOCAL);
|-lockres->l_flags |= OCFS2_LOCK_LOCAL;
|-return ocfs2_lock_create(osb, lockres, level, lkm_flags);
|-lockres->l_action = OCFS2_AST_ATTACH; //attach标记在创建锁资源时，第一次加锁即设置。
|-lockres->l_requested = level; //加锁的级别
|-lockres_or_flags(lockres, OCFS2_LOCK_BUSY);
|-gen = lockres_set_pending(lockres);
|-ret = ocfs2_dlm_lock(osb->cconn, level, &lockres->l_lksb, dlm_flags, //真正的加锁处理逻辑。
lockres->l_name, OCFS2_LOCK_ID_MAX_LEN - 1);
|-lockres_clear_pending(lockres, gen, osb);
四、锁主的概念
文章开头已述，锁主是用来协调、授权集群中节点加解锁的。那么锁主是怎么产生的呢？锁主的产生需要在集群内部达成一致，因此涉及到一致性协议，这属于事物一致性，因此常用两阶段提交2PC一致性算法来实现。
锁主的类型：
enum dlm_mle_type {
DLM_MLE_BLOCK = 0,
DLM_MLE_MASTER = 1,
DLM_MLE_MIGRATION = 2,
DLM_MLE_NUM_TYPES = 3,
};
锁主mle对象：
struct dlm_master_list_entry {
struct hlist_node master_hash_node;
struct list_head hb_events;
struct dlm_ctxt *dlm;
spinlock_t spinlock;
wait_queue_head_t wq;
atomic_t woken;
struct kref mle_refs;
int inuse;
unsigned long maybe_map[BITS_TO_LONGS(O2NM_MAX_NODES)];
unsigned long vote_map[BITS_TO_LONGS(O2NM_MAX_NODES)];
unsigned long response_map[BITS_TO_LONGS(O2NM_MAX_NODES)];
unsigned long node_map[BITS_TO_LONGS(O2NM_MAX_NODES)];
u8 master;
u8 new_master;
enum dlm_mle_type type;
struct o2hb_callback_func mle_hb_up;
struct o2hb_callback_func mle_hb_down;
struct dlm_lock_resource *mleres;
unsigned char mname[DLM_LOCKID_NAME_MAX];
unsigned int mnamelen;
unsigned int mnamehash;
};
在获取一个锁资源struct dlm_lock_resource *res的时候（没有锁资源，则新建），就会确定下锁资源的锁主是哪个节点。假设集群中有A、B、C三个节点，现节点A执行如下函数。
简述如下的函数的实现：
struct dlm_lock_resource * dlm_get_lock_resource(struct dlm_ctxt *dlm, const char *lockid, int namelen, int flags)
1、 锁资源总会是在某个节点上新建的，新建锁资源的时候，这个锁资源会关联一个struct dlm_master_list_entry *mle对象，该mle对象就是标识一个锁资源锁主的对象，这个mle对象是在dlm中单独的哈希表struct dlm_ctxt *dlm->master_hash[]中维护的。
1.1） 节点A先本地查找mle对象，如果查找到了mle对象，说明锁主已经存在，此时，blocked标记=1（表示本节点上查到的锁主mle是个DLM_MLE_BLOCK类型）；既然锁主已经存在，那就不用再选锁主了（跳过2PC第一阶段），进行检查如下：
a） 如果mle->master不存在，但锁资源的拥有者res->owner存在，节点A只要向锁主res->owner发送master request消息，直接从锁主那里同步锁状态就好了，等锁主回复yes，并向节点A发送assert master消息，本地记录下mle->master就好了；
b） 如果mle->master已经有了，就直接退出，锁主确定。
【异常情况处理】 ：如果发送master request消息时，锁主宕机了，节点A会休眠一会儿，继续检查锁主还在不在，如果还在就再次尝试发送master request消息；如果不在了，故障隔离机制会把锁主从锁资源中清理出去，节点Arecovery流程会设置fence节点的锁资源res->owner = UNKNOWN，这样就会在检查“节点成员是否变化”和“投票是否完成”时，因此锁主故障隔离了，节点成员发生变化，需要重新进行选举流程，进入2PC第一阶段。
1.2） 如果没有mle对象，节点A本地就初始化一个mle对象，节点A会在本地初始化mle类型是DLM_MLE_MASTER，表示节点A想成为这个锁资源的锁主Master，mle->mleres会关联对应的锁资源res，节点A在mle->maybe_map中设置。
2、 接下来进入2PC第一阶段（投票阶段）：这个想成为锁主的节点A会向其他节点（B、C）发送master request消息，如果遇到有节点宕机的，跳过，继续下一个询问节点。
2.1） 其他节点（B、C）做出投票，回复yes/no/maybe作为答复：
a） 其他节点上：锁资源res存在，如果res->owner记录了锁主是请求节点A，或mle->master记录了锁主是请求节点A，就回复yes；如果不是，就回复no；如果res->owner没有锁主，mle->master也没有锁主，这个节点（假如B）也想参与竞选，就回复maybe，同时将请求节点A记录在本地的mle->maybe_map中。
b） 其他节点上：锁资源res不存在，看mle对象是否存在，mle对象也不存在，说明本节点（B或C）不持有该锁资源，那这个节点（B或C）就初始化一个DLM_MLE_BLOCK类型的mle对象，回复no；mle对象存在，如果类型是DLM_MLE_MASTER，那这个节点（B或C）也想参与竞选，就回复maybe，否则就回复no。
需要指出的是：如果其他节点（B或C）中有节点已经是锁主了，它会向其他节点发送一次assert master消息，在集群中同步一次锁主信息。
2.2） 请求节点A收到其他节点（B、C）的答复消息：
a） 如果回复的yes，表示这个回复节点（B或C）已经是这个锁资源的Master了，如果这个Master节点的号比节点A小，那么节点A就退出选举过程，承认Master节点的锁主地位；否则，节点A会继续向其他节点发送master reuest消息询问投票。
b） 如果回复的no，表示这个回复节点（B或C）不是这个锁资源的Master；
c） 如果回复maybe，表示回复节点（B或C）上要么res和mle中锁着未定，要么不存在锁资源，自己初始化了一个类型是DLM_MLE_MASTER的mle对象，也想成为锁主，那节点A就把它也记录在mle->maybe_map中。
3、 节点A检查选主是否结束，统计两个值：集群节点成员是否发生变化members和投票是否完成voted。
a） 如果集群节点成员发生变化members（mle->node_map关联了节点UP/DOWN事件，能实时感知节点变化，更新mle->node_map），则重新开始选主流程，锁资源的res->owner也重新被设置为UNKNOWN，回到2PC第一阶段。
b） 如果集群间节点没有变化，说明没有节点被故障隔离，也没有出现网络分区或主机故障。如果只是投票还未完成，这个时候就休眠一会儿，再检查一遍；如果休眠时被唤醒，可能是有其他maybe节点出现了fence，于是提前唤醒了睡眠，节点间成员发生变化。
c） 投票完成了，就从mle->maybe_map中选取号最小的那个节点跟节点A比较号大小，号小者为王。如果节点A更小，那么节点A就是锁主，然后进入2PC第二阶段（执行阶段）；如果节点A大，那本节点A就休眠，等待那个号小的节点确立锁着地位，等着收到它的assert master确认消息，再进入2PC第二阶段（执行阶段）。
4、 进入2PC第二阶段（执行阶段）：成为锁主的节点现在本地把mle->master设置为自己，然后向其他节点发送assert master确认消息。其他节点收到assert master确认消息，在本地找到锁资源res对应的mle对象，把mle->master设置为锁主节点，然后把res->owner也设置为锁主节点。等所有节点完成确认后，锁主节点也在本地把锁资源res->owner设置为自己。
至此，锁主选举完成。。。
五、DLM锁资源（dlm_lock_resource）中的链表队列解释：
struct dlm_lock_resource
{
/* WARNING: Please see the comment in dlm_init_lockres before
* adding fields here. */
struct hlist_node hash_node;
struct qstr lockname;
struct kref refs;
/*
* Please keep granted, converting, and blocked in this order,
* as some funcs want to iterate over all lists.
*
* All four lists are protected by the hash's reference.
*/
struct list_head granted;
struct list_head converting;
struct list_head blocked;
struct list_head purge;
/*
* These two lists require you to hold an additional reference
* while they are on the list.
*/
struct list_head dirty;
struct list_head recovering; // dlm_recovery_ctxt.resources list
/* Added during init and removed during release */
struct list_head tracking; /* dlm->tracking_list */
/* unused lock resources have their last_used stamped and are
* put on a list for the dlm thread to run. */
unsigned long last_used;
struct dlm_ctxt *dlm;
unsigned migration_pending:1;
atomic_t asts_reserved;
spinlock_t spinlock;
wait_queue_head_t wq;
u8 owner; //node which owns the lock resource, or unknown
u16 state;
char lvb[DLM_LVB_LEN];
unsigned int inflight_locks;
unsigned int inflight_assert_workers;
unsigned long refmap[BITS_TO_LONGS(O2NM_MAX_NODES)];
};

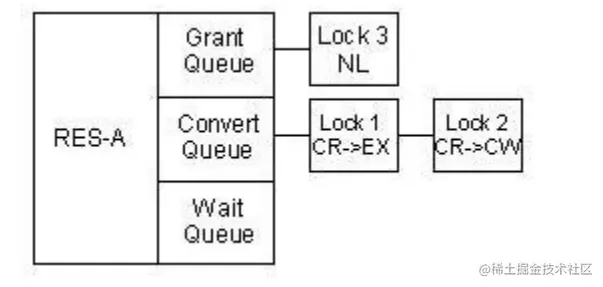

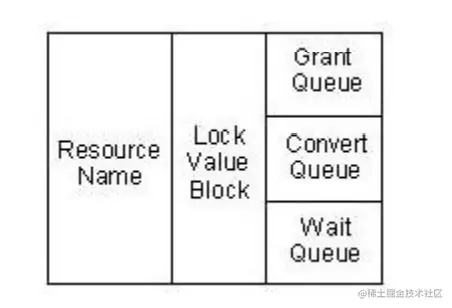

下图显示的是资源和队列的关系，granted queue中记录的是所有已经获得的lock的进程，convert queue记录的是所有等待转换lock的进程，而wait queue（blocked queue）中记录的是所有阻塞等待loc的进程。
1、struct dlm_lock_resource*res->blocked，锁资源阻塞队列：这个队列中都是加锁请求的锁，由于本节点不是锁主或锁主判断锁级别不兼容而被阻塞的锁。
这个队列中的锁dlm_lock，
a）要么锁主不是自己，发送给远端锁主处理的，本地把锁dlm_lock加入锁资源res->blocked阻塞队列，等待锁主处理；
b）要么自己是锁主，由于锁级别不兼容且还没有处理的锁dlm_lock，锁主把锁dlm_lock先加入锁资源res->blocked阻塞队列，等着dlm thread线程去处理。
2、struct dlm_lock_resource*res->converting，锁资源转换队列：这里的都是转换请求的锁dlm_lock，这些锁已经授予过granted，现在要升级或降级（in-place）。在升级的时候，由于本节点不是锁主或锁主判断锁级别不兼容被阻塞做转换的锁。
3、struct dlm_lock_resource*res->granted，锁资源授予队列：表示加锁成功的锁dlm_lock。
4、struct dlm_lock_resource*res->recovering，锁资源恢复队列：这个链表是把锁资源res加入到dlm recovery上下文锁资源队列dlm->reco.resources，进行recovery恢复处理的锁资源，这些锁资源的原锁主都是fence节点，现在它们要重新找锁主。
锁的状态：
与锁转换相关的记录锁资源的链表队列：这些队列主要是由锁主节点来操作
1、dlm->dirty_list：dlm脏队列，针对的是锁资源dlm_lock_resource，由dlm thread线程负责取该队列中的锁资源处理。
锁主已经完成锁请求授予的锁资源res，或者锁级别不兼容被阻塞的锁资源res（加锁请求或锁转换请求时），都会将res加入该脏队列，等待锁主dlm thread线程来处理：
a）或授予res->granted后，锁加入dlm->pending_ast队列，向该锁请求节点lock->ml.node发送AST消息；
b）或找到不兼容的锁lock，将其加入dlm->pending_basts队列，向该锁的持有节点lock->ml.node发送BAST消息。
2、dlm->pending_asts：dlm等待AST处理队列，针对的是请求锁dlm_lock，dlm thread线程会处理这些锁。
已授权到授予队列res->granted的锁lock，这些锁已由锁主完成授予处理，锁主的dlm thread线程接下来会向这些锁的请求节点发送AST消息，通知请求节点可以加锁或锁转换处理了。
3、dlm->pending_basts：dlm等待BAST处理队列，针对的是发生冲突的已授权锁dlm_lock，dlm thread线程会处理这些锁。
DLM在处理不兼容的锁请求时，这些已授予锁由于跟请求锁发生冲突，导致加锁的节点不能加锁，所以锁主发送BAST消息给持有高级别锁的节点，让它降级。
4、dlm->reco.resources：顾名思义，就是dlm中等待recovery的锁资源res。本节点查找到锁主是fence节点的锁资源，将该锁资源设置recovery标记，并将锁资源挂接到dlm recovery上下文dlm->reco.resoures链表上，等待recovery线程来处理。
5、struct ocfs2_super*osb->blocked_lock_list：osb阻塞锁队列，由downconvert线程处理。
需要做downconvert处理的锁资源res加到该osb阻塞锁队列，downconvert线程会处理这个队列中的锁资源res，做锁降级。
