通过服务器在指定时间将网页录制成视频

为什么有这样的需求？

笔者最近的工作在前端数据可视化领域，会出现一些对长时间运行的前端页面进行监控的需求。以往我的解决办法是通过一些现有的平台，在个人PC上通过浏览器进行录制，或者更早的方法是通过一些录屏工具进行录制。

在这样的方式中，经常会遇到以下问题：

• 分辨率不够还原
• 录制的日志格式难以解析
• 需要长期的打开个人电脑
• 通过平台录制的，往往不是视频，而是一段DOM-Mirror的记录。这样的记录很难分享给其他人进行问题排查
• DOM-Mirror记录进行回放时，对于后端返回的实时数据渲染，缺少价值（因为当时的时间点已经错过了，回放时无法回放后端当时的服务状态）
• 并发录制个数受限于个人电脑的性能
• 录制后的文件不好管理

我的目标

So，基于上述的需求，我们需要达到以下的要求：

• 能在网页要求的原始分辨率情况下进行录制
• 能在服务端而不是个人电脑上进行录制
• 能录制通用的视频和日志文件，可以方便的分享给他人
• 能进行并发录制
• 视频帧数要足够流畅（至少4K下）
• 为录制的文件提供静态资源访问服务

技术栈的选择

• 基础语言和框架——js&nodejs

• 对于指定时间运行任务 —— cron job

• 对于打开网页 —— puppeteer

• 对于视频录制有以下备选方案

  • 使用浏览器api getDisplayMedia进行录制
  • 使用puppeteer按帧数截图，然后对图片用ffmpeg进行压制
  • 使用xvfb将虚拟桌面的视频流直接通过ffmpeg进行编码录制

• 对于录制日志 —— puppeteer提供的devtools相关事件

• 对于并发处理 —— 引入加权计算

• 对于视频处理 —— ffmpeg

具体的实现方式

一、现行方案

该方案主要规避解决的问题：

• 使用 getDisplayMedia时，受到浏览器的协议限制。这个api只在访问协议为https下可用，且音频的录制需要依赖其他的api。
• getDisplayMedia的性能，在多网页并发录制时优化空间小，而且最致命的问题时，录制过程的性能开销，是由浏览器负担的。这意味着，如果页面本身对性能比较敏感，使用这个api基本无法录制出网页正常运行的情况。
• puppeteer按帧数截图受到了chrome-devtools本身的限制，导致一秒只能截取出10+图。在数据可视化的场景中，大量的实时数据渲染，显然也是无法接受的。

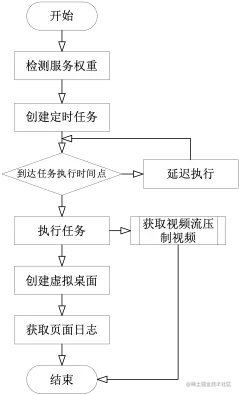

核心流程

关键点：

1. 使用node调用xvfb，创建虚拟桌面：开源库node-xvfb存在一些问题，创建的虚拟桌面，似乎共享了同一个流的缓冲区，在并发录制时，会出现抢占的情况，导致视频内容出现加速，所以需要封装一个新的node调用xvfb的功能

import * as process from 'child_process';
class XvfbMap {
   private xvfb: {
     [key: string]: {
       process: process.ChildProcessWithoutNullStreams;
       display: number;
       execPath?: string;
     };
   } = {};

   setXvfb = (key: string, display: number, process: process.ChildProcessWithoutNullStreams, execPath?: string) => {
     this.xvfb[key] = {
       display,
       process,
       execPath,
     };
   };

   getSpecXvfb = (key: string) => {
     return this.xvfb[key];
   };

   getXvfb = () => this.xvfb;
  }

  const xvfbIns = new XvfbMap();

  /**
  * 检测虚拟桌面是否运行
  * @param num 虚拟桌面窗口编号
  * @param execPath 内存缓冲文件映射路径
  * @returns Promise<boolean>
  */
   const checkoutDisplay = (num: number, execPath?: string) => {
     const path = execPath || '/dev/null';
     return new Promise<boolean>((res, rej) => {
     const xdpyinfo = process.spawn('xdpyinfo', [
       '-display',
       `:${num}>${path}`,
       '2>&1',
       '&&',
       'echo',
       'inUse',
       '||',
       'echo',
       'free',
     ]);
     xdpyinfo.stdout.on('data', (data) => res(data.toString() === 'inUse'));
     xdpyinfo.stderr.on('data', (data) => rej(data.toString()));
     });
   };

  const getRunnableNumber = async (execPath?: string): Promise<number> => {
   const num = Math.floor(62396 * Math.random());
   const isValid = await checkoutDisplay(num, execPath);
   if (isValid) {
     return num;
   } else {
     return getRunnableNumber(execPath);
   }
  };

  export const xvfbStart = async (
   key: string,
   option: { width: number; height: number; depth: 15 | 16 | 24 },
   execPath?: string
  ) => {
   const randomNum = Math.floor(62396 * Math.random());
   const { width, height, depth } = option;
   try {
     const xvfb = process.spawn('Xvfb', [
       `:${randomNum}`,
       '-screen',
       '0',
       `${width}x${height}x${depth}`,
       '-ac',
       '-noreset',
     ]);

     xvfbIns.setXvfb(key, randomNum, xvfb, execPath);
     return randomNum;
   } catch (error) {
     console.log(error);
     return 99;
   }
  };

export const xvfbStop = (key: string) => {
  const xvfb = xvfbIns.getSpecXvfb(key);
  return xvfb.process.kill();
};

export default xvfbIns;

2. 服务器并发录制时进行负载均衡。这个功能是为解决并发录制视频编码时，服务器CPU的负载过高问题。所以为了尽可能的提高并发录制数量，我记录了每个服务器正在和将要执行的任务数量，将这个数量标记为服务的权重，当创建一个新的录制任务时，先检测当前服务器的权重，然后在权重最低的服务器上创建录制任务，并在录制完成和手动终止任务时，降低权值。

import { CronJob } from 'cron';

interface CacheType {
  [key: string]: CronJob;
}

class CronCache {
  private cache: CacheType = {};
  private cacheCount = 0;
  setCache = (key: string, value: CronJob) => {
    this.cache[key] = value;
    this.cacheCount++;
    return;
  };

  getCache = (key: string) => {
    return this.cache[key];
  };

  deleteCache = (key: string) => {
    if (this.cache[key]) {
      delete this.cache[key];
    }

    this.cacheCount = this.cacheCount > 0 ? this.cacheCount - 1 : 0;
  };

  getCacheCount = () => this.cacheCount;
  getCacheMap = () => this.cache;
}

export default new CronCache();

3. 启动puppeteer时，需要提供一系列参数

   const browser = await puppeteer.launch({
         headless: false,
         executablePath: '/usr/bin/google-chrome',
         defaultViewport: null,
         args: [
           '--enable-usermedia-screen-capturing',
           '--allow-http-screen-capture',
           '--ignore-certificate-errors',
           '--enable-experimental-web-platform-features',
           '--allow-http-screen-capture',
           '--disable-infobars',
           '--no-sandbox',
           '--disable-setuid-sandbox',//关闭沙箱
           '--start-fullscreen',
           '--display=:' + display,
           '-–disable-dev-shm-usage',
           '-–no-first-run', //没有设置首页。
           '–-single-process', //单进程运行
           '--disable-gpu', //GPU硬件加速
           `--window-size=${width},${height}`,//窗口尺寸
         ],
       });


方案性能（docker中）

• 标准1k分辨率下：双核CPU 2.3Ghz; 4G ram下，并发数10个
• 标准2k分辨率下：双核CPU 2.3Ghz; 4G ram下，并发数4个

二、尝试过的方案

getDisplayMedia模式

关键点

1. 该api的调用，会导致chrome弹出选择具体录制哪个网页的交互窗口。关闭这个窗口需要在启动puppeteer时启用以下参数

   '--enable-usermedia-screen-capturing',
   `--auto-select-desktop-capture-source=recorder-page`,
   '--allow-http-screen-capture',
   '--ignore-certificate-errors',
   '--enable-experimental-web-platform-features',
   '--allow-http-screen-capture',
   '--disable-infobars',
   '--no-sandbox',
   '--disable-setuid-sandbox',


2. 执行录制时，需要通过puppeteer page.exposeFunction注入函数进行执行。

Q&A

Q：为什么要引入xvfb？

A：在尝试的方案中，getDisplayMedia需要运行环境提供一个桌面环境。在现行方案中，则是需要把xvfb的视频流直接推入到ffmpeg中

Q：为什么对内存有一定要求？

A：提供chrome的最小运行内存

项目地址

github.com/sadofriod/t…
