简介
- OSI（Open System Interconnection）七层模型，是国际标准化组织（ISO）制定的一个用于计算机或通信系统间互联的标准体系（ISO/IEC 7498-1）
- 是世界范围内的网络标准
概念模型，OSI的努力让互联网协议逐渐走向标准化

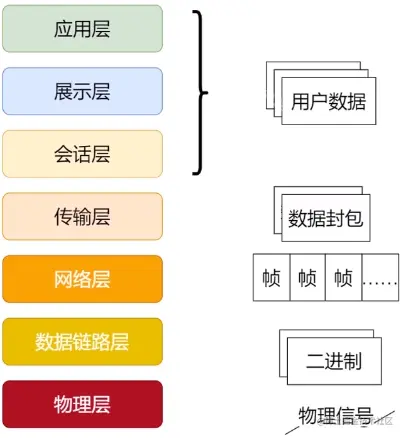

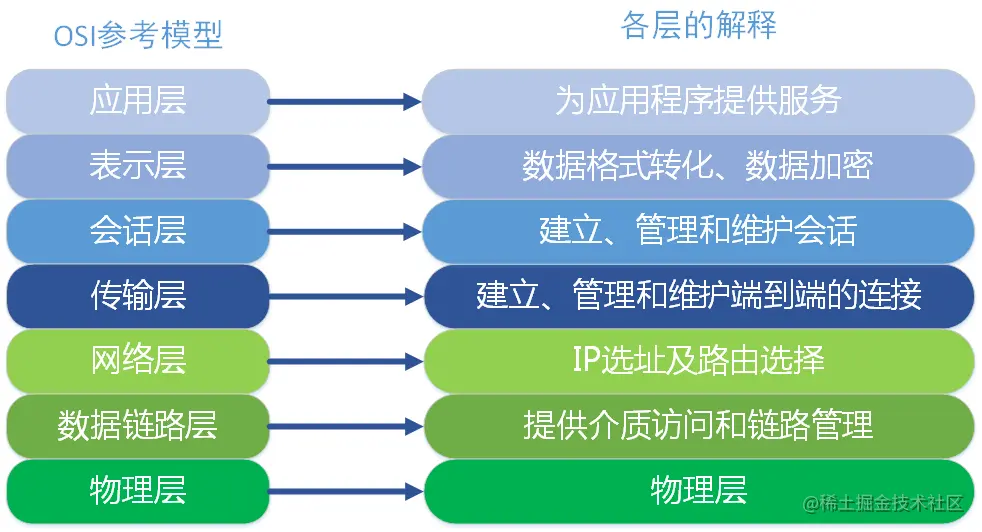

OSI七层模型
在五层协议中 应用层、展示层、会话层合并为应用层
应用层（Application Layer）
提供高级API
- 定义了网络主机提供的方法和接口（业务协议，高级协议等）
- 往往直接对应用户行为
- HTTP、FTP、SMTP等
展示层（Presentation Layer）
- 也称为语法层（Syntax Layer）
- 将应用层中的数据转化为传输格式，保留语义（如：序列化、加密解密、字符串编码解码等）
- 确保数据发送后可以被接受者理解
会话层（Session Layer）
- 提供管理会话的方法（Open/Close/ReOpen/检查状态等）
- 提供底层连接断断续续的隐藏，甚至对多重底层流的隐藏（提供数据同步点）
传输层（Transport Layer）
提供主机到主机的数据通信能力
- 建立连接保证数据封包发送、接受到的顺序一致
- 提供可靠性（发送者知道数据有没有被完整送达）
- 提供流控制（发送者和接受者同步速率）
- 提供多路复用（Multiplexing）
网络层（Network Layer）
提供数据在逻辑单元（例如IP地址）之间的传输能力
- 路由：决定数据的下一站去哪里
- 寻址：为数据封包增加头信息
数据链路层（Data Link Layer）
提供数据在设备间的传输能力
- 流控制：发送者接受者之间同步数据收发速度和数据量
- 错误控制：检测数据有没有出错，并重发
物理层（Physical Layer）
定义底层的数据如何变成物理信号
- 将数据链路层的数据传递行为转化成为物理设备识别的信号
- 封装了大量底层物理设备的能力
实际场景应用
A和B发微信
- A提交的输入被微信存储成某种内部协议格式——
应用层 - 数据被转换成为传输用的格式（加密、压缩等）——
表示层 - 微信客户端建立与服务器的连接——
会话层 - 微信客户端向服务器传输数据——
传输层 - 一个个数据封包从主机传输到服务器——
网络层 - 数据帧在设备间传输——
数据链路层 - 数据最终以光电信号的形式在设备间传输——
物理层
