简介

使用JavaScript创建图表的最大优点是能够响应用户的输入。在本章中，我们将了解用户可以与我们的图形交互，以及如何实现它们。

d3 events

d3 selection 对象有一个.on()方法来为我们选择的dom元素创建监听事件。

例一


onMounted(() => {
  const dataset = [0, 1, 2, 3]
  const colorsRect = ['yellowgreen', 'cornflowerblue', 'seagreen', 'slateblue']
  const xAxis = d3.scaleLinear().domain([0, dataset.length]).range([0, 400]).nice()
  const rectGroups = d3
    .select('#event-1')
    .append('svg')
    .attr('width', '100%')
    .attr('height', '100%')
    .attr('viewBox', '0, 0, 400,400')
    .selectAll('rect')
    .data(colorsRect)
    .join('rect')
    .attr('x', (d, i) => xAxis(i))
    .attr('y', 160)
    .attr('width', 80)
    .attr('height', 80)
    .attr('fill', '#cccccc')
})

首先添加四个rect，我们绑定的数据是一个颜色数组。 rectGroups是当前rect的selection对象。

通过.on()添加事件：

rectGroups.on('mouseenter', function (e, d) {
  d3.select(this).attr('fill', d)
})
.on('mouseout', function (e, d) {
  d3.select(this).attr('fill', '#cccccc')
})

第一个参数是事件触发方式

第二个参数为相应事件方法 方法中的参数e 为event事件，d为节点绑定的参数 此方法必须用function(){}写法，不能用()=>{},大家打印下两种情况下的this就能发现()=>{}中this指向windows，function写法指向this是当前事件元素，那我们就可以直接用d3.select(this)来获取selection对象以此使用相关方法。

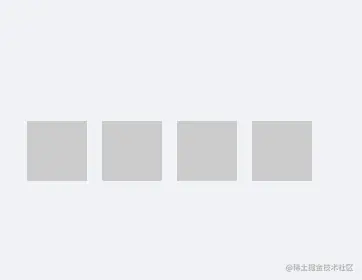

鼠标悬浮修改颜色，移出再改回去。

现在需求只在三秒内能触发，三秒后去掉事件，只需要将rectGroups的两个相关事件置为null，但是三秒过后我们的鼠标可能还在某一个rect上颜色改变后out事件没有了就无法再改回去了，我们可以使用dispatch(eventType)方法， dispatch()会自动触发参数事件。

  setTimeout(() => {
    rectGroups.dispatch('mouseout').on('mouseenter', null).on('mouseout', null)
  }, 3000)

barchart

实现鼠标悬浮在柱状图上方显示柱状图信息

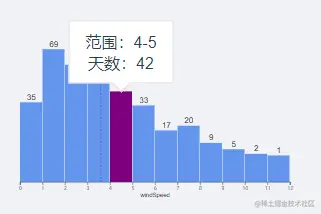

image.png 我们使用之前写好的柱状图文件，将svg设置为宽高百分百适应外层div，但是画图时要保持宽高比，使用 preserveAspectRatio 属性实现：

  const svg = d3
    .select('#deom-bar-chart-event')
    .append('svg')
    .attr('viewBox', dimensions.viewBox)
    .attr('width', '100%')
    .attr('height', '100%')
    .attr('preserveAspectRatio', 'xMinYMin')

添加一个显示数据的div

  <div id="deom-bar-chart-event">
    <div class="tooltip">
      <div>范围：{{ tooltip.x0 }}-{{ tooltip.x1 }}</div>
      <div>天数：{{ tooltip.length }}</div>
    </div>
  </div>

修改css将tooltip设置为绝对定位：

#deom-bar-chart-event {
  position: relative;
  .bin rect {
    fill: cornflowerblue;
    transition: height 1s ease-out, y 1s ease-out;
    &:hover {
      fill: purple;
    }
  }
}

.tooltip {
  opacity: 0;
  top: 0;
  left: 0;
  position: absolute;
  padding: 0.6em 1em;
  background: #fff;
  text-align: center;
  border: 1px solid #ddd;
  z-index: 10;
  transition: all 0.2s ease-out;
  pointer-events: none;
}

.tooltip:before {
  content: '';
  position: absolute;
  bottom: 0;
  left: 50%;
  width: 12px;
  height: 12px;
  background: white;
  border: 1px solid #ddd;
  border-top-color: transparent;
  border-left-color: transparent;
  transform: translate(-50%, 50%) rotate(45deg);
  transform-origin: center center;
  z-index: 10;
}

定义绑定数据

const tooltip = reactive({
  x0: 0,
  x1: 0,
  length: 0,
})

在鼠标移入事件中给tooltip赋值：

.on('mouseenter', function (e, d) {
  tooltip.x0 = d.x0
  tooltip.x1 = d.x1
  tooltip.length = d.length
}

计算tooltip坐标

tooltip初始坐标0，0，计划通过translate来移动到最终位置。

x： x坐标即 bounds距离左侧的位置 + 当前bar距离bounds左侧的位置,如果不使用viewbox，使用固定宽高按如下：

xScale(d.x0) + (xScale(d.x1) - xScale(d.x0)) / 2 + dimensions.margin.left

如果用了比例尺最终x的位置出现偏差，所以我们要计算出当前视图x轴的缩放比例：

Element.getBoundingClientRect()  方法返回元素的大小及其相对于视口的位置。

const xRate = (d3.select('.bins').node() as Element).getBoundingClientRect().width / dimensions.boundsWidth
let x = (xScale(d.x0) + (xScale(d.x1) - xScale(d.x0)) / 2 + dimensions.margin.left) * xRate

我们之前设置了以x为准等比例缩放 所以y：

let y = (50 + yScale(d.length)) * xRate - 7
  • 7是为了去除div箭头的高度 当鼠标悬浮时，为了让div x方向居中，需要div左移自身百分之50%，y方向上移百分之百高度则正好整体贴在bar上方，设置透明度为一显示tooltip
d3.select('.tooltip')
    .style('transform', `translate(calc(-50% + ${x}px),calc(-100% + ${y}px))`)
    .style('opacity', 1)

最后设置鼠标移出事件：

.on('mouseleave', function (e, d) {
  d3.select('.tooltip').style('opacity', 0)
})

散点图


再写散点图时发现如果按照柱状图写法求xy坐标非常麻烦，最后发现通过getBoundingClientRect方法可以获取target的真实大小和相对于窗口的真实位置，于是我将tooltip设置了fixed，直接用getBoundingClientRect获取的数据来给tooltip设置位置：

.on('mouseenter', function (e, d) {
  tooltip.date = d.date
  tooltip.humidity = d.humidity
  // target相对窗口的x坐标 在加上target半径
  let x = e.target.getBoundingClientRect().x + e.target.getBoundingClientRect().width / 2
  // target相对窗口的y坐标 在去掉tooltip突出的高度
  let y = e.target.getBoundingClientRect().y - 8.5
  d3.select('.scatter-tooltip')
    .style('transform', `translate(calc(-50% + ${x}px),calc(-100% + ${y}px))`)
    .style('opacity', 1)
})

d3-voronoi

让我们简单地谈谈沃罗诺伊图。对于散点图上的每个位置，都有一个距离最近的点。沃罗诺伊图根据最近的点将一个平面划分为区域。每个部分内的任何位置都同意最近的点。Voronoi在许多领域都很有用——从创造艺术到检测神经肌肉疾病，再到开发森林火灾的预测模型。让我们看看我们的散点图被沃罗诺伊图分割时会是什么样子


在主的d3包中内置了一个沃罗诺伊包：d3-voronoi。但是，该模块不推荐使用，而是建议使用更快的d3-delaunay。

d3.Delaunay

d3.Delaunay接收三个参数

  • 我们的数据数组
  • x访问器函数
  • y访问器函数
const delaunay = d3.Delaunay.from(
dataset,
d => xScale(xAccessor(d)),
d => yScale(yAccessor(d)),
)

现在我们想把我们的德拉奥内三角剖分变成一个沃罗诺图——谢天谢地，我们的三角剖分有一个.voronoi()方法。

const voronoi = delaunay.voronoi()

然后我们绑定数据，将每个数据绑定到要给类名为voronoi的path路径：

bounds
  .selectAll('.voronoi')
  .data(dataset)
  .join('path')
  .attr('class', 'voronoi')
  .attr('d', (d, i) => voronoi.renderCell(i))
  .attr('stroke', 'salmon')

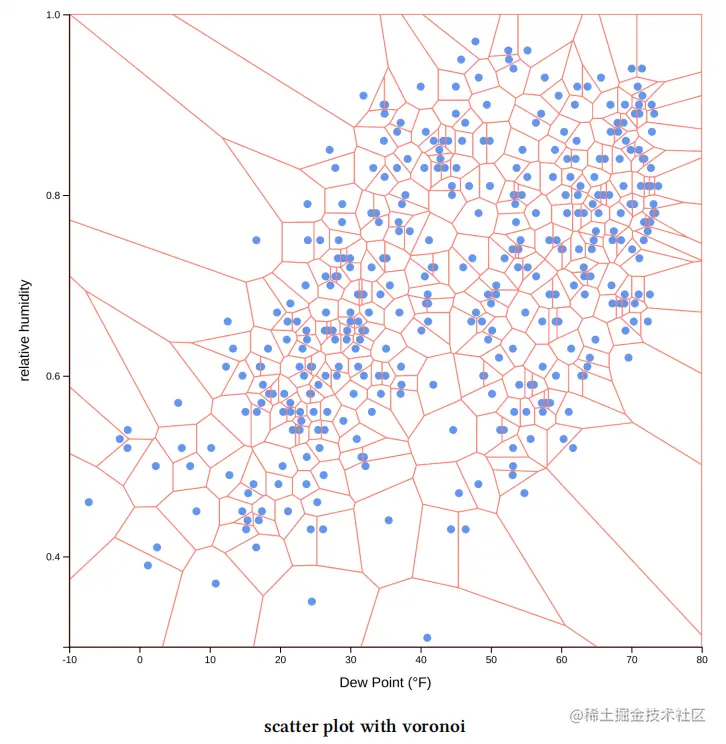

效果如下

image.png 沃罗诺图超出了bounds，因为我们没有给他设置宽高，所以它使用了默认的宽高，打印voronoi：

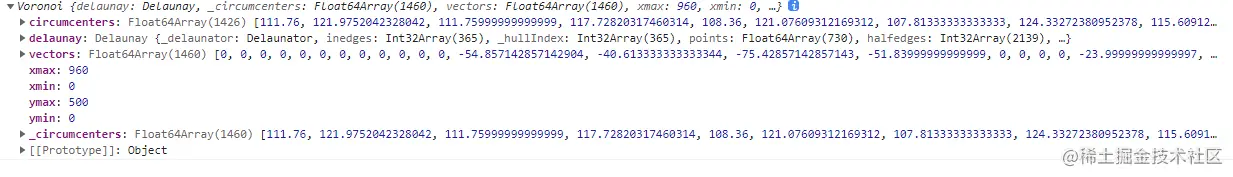

image.png 可以看到它的xmax和ymax属性，我们将bounds的宽高赋值给他：

const voronoi = delaunay.voronoi()
  voronoi.xmax = dimensions.boundedWidth
  voronoi.ymax = dimensions.boundedHeight

正常了：

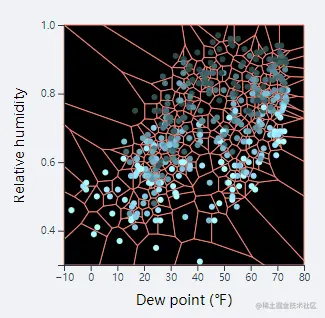

image.png 现在我们去掉.attr('stroke', 'salmon')这样就不会看到连线了 去掉背景色：

.voronoi {
  fill: transparent;
}

添加鼠标事件：

  • 鼠标移入时 在区域点绘制一个更大尺寸的点（tooltipDot）
  • tooltipDot上显示tooltip
  • 鼠标移出时删除tooltipDot，tooltip透明度重设为0
voronois
  .on('mouseenter', function (e, d) {
    //添加tooltipDot覆盖选中的点
    const tooltipDot = bounds
      .append('circle')
      .attr('r', 5)
      .attr('class', 'tooltip-dot')
      .attr('cx', xScale(xAccessor(d)))
      .attr('cy', yScale(yAccessor(d)))
      .style('fill', 'maroon')
    tooltip.date = d.date
    tooltip.humidity = d.humidity
    const tooltipDotNode = tooltipDot.node() as Element
    let x = tooltipDotNode.getBoundingClientRect().x + tooltipDotNode.getBoundingClientRect().width / 2
    let y = tooltipDotNode.getBoundingClientRect().y - 8.5
    d3.select('.scatter-tooltip')
      .style('transform', `translate(calc(-50% + ${x}px),calc(-100% + ${y}px))`)
      .style('opacity', 1)
  })
  .on('mouseleave', function (e, d) {
    d3.selectAll('.tooltip-dot').remove()
    d3.select('.scatter-tooltip').style('opacity', 0)
  })

折线图


思路：

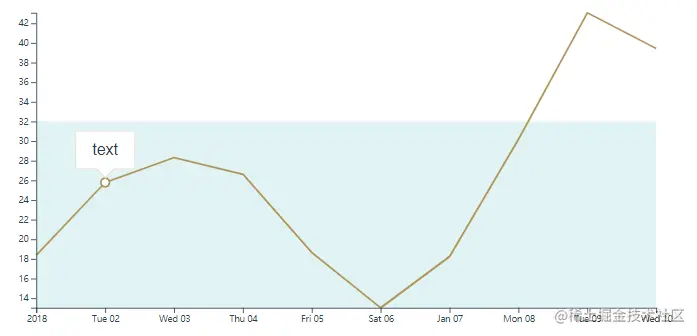

  • 在折线图任意位置都会触发事件 添加一个覆盖bounds的rect然后给其添加事件
  • 找到最近的点添加样式 当鼠标在rect上移动计算距离鼠标x坐标最近的点，找到相应数据元素即可进行绘制。 使用了leastIndex()方法 以前为scan()
// 计算出当前传入数据和悬浮x坐标的距离绝对值
const getDistanceFromHoveredDate = (d: weatherData) => Math.abs(xAccessor(d).getTime() - hoveredDate.getTime())
// leastIndex 方法传入两个参数，1 比较的数据数组，2.迭代比较方法（a:当前值b:最小值） 从0开始（0时自己与自己比较为最小值）最终得出一个最小值的index
const index = d3.leastIndex(
  dataset,
  (a, b) => getDistanceFromHoveredDate(a) - getDistanceFromHoveredDate(b)
) as number
// 最近的元素获取到了
let data = dataset[index]

按照之前的方法进行绘制即可。
