组件渲染成 VNode

在《render 渲染原理》一文中，分析了 render 函数如何将 Vue 实例渲染成 VNode。在这渲染过程中，有两种方式：一是普通节点渲染；二是组件渲染。而当时只分析了普通节点的渲染过程，那么本文将分析组件的渲染过程。

组件渲染成 VNode

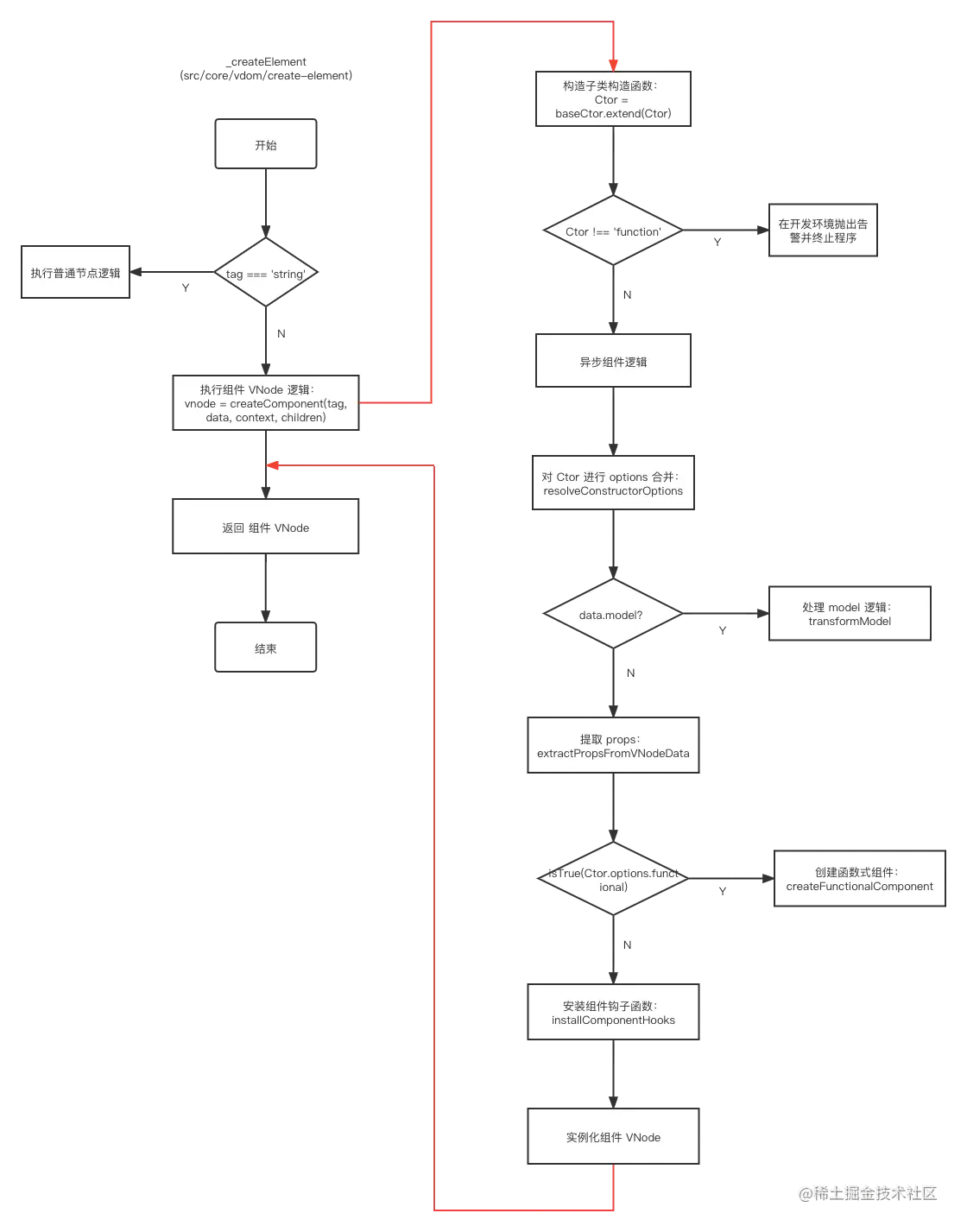

按照惯例，沿着主线将组件渲染成 VNode 的过程整理成一张图，如下：

通过例子来进行分析：

import Vue from 'vue'
import App from './App.vue'

Vue.config.productionTip = false

new Vue({
  render: h => h(App),
}).$mount('#app')

还记得在函数 _createElement 有这么一段逻辑：

if (typeof tag === 'string') {
  ...
} else {
  // direct component options / constructor
  vnode = createComponent(tag, data, context, children)
}

通过例子可以知道，用户手写 render 函数渲染 App 组件；因此，tag 其数据类型不是 string，而是一个对象（组件对象），从而进入 else 分支，调用函数 createComponent 生成组件 VNode。

createComponent 内部实现

export function createComponent (
  Ctor: Class<Component> | Function | Object | void,
  data: ?VNodeData,
  context: Component,
  children: ?Array<VNode>,
  tag?: string
): VNode | Array<VNode> | void {
  if (isUndef(Ctor)) {
    return
  }

  const baseCtor = context.$options._base

  // plain options object: turn it into a constructor
  if (isObject(Ctor)) {
    Ctor = baseCtor.extend(Ctor)
  }

  // if at this stage it's not a constructor or an async component factory,
  // reject.
  if (typeof Ctor !== 'function') {
    if (process.env.NODE_ENV !== 'production') {
      warn(`Invalid Component definition: ${String(Ctor)}`, context)
    }
    return
  }

  // async component
  let asyncFactory
  if (isUndef(Ctor.cid)) {
    asyncFactory = Ctor
    Ctor = resolveAsyncComponent(asyncFactory, baseCtor)
    if (Ctor === undefined) {
      // return a placeholder node for async component, which is rendered
      // as a comment node but preserves all the raw information for the node.
      // the information will be used for async server-rendering and hydration.
      return createAsyncPlaceholder(
        asyncFactory,
        data,
        context,
        children,
        tag
      )
    }
  }

  data = data || {}

  // resolve constructor options in case global mixins are applied after
  // component constructor creation
  resolveConstructorOptions(Ctor)

  // transform component v-model data into props & events
  if (isDef(data.model)) {
    transformModel(Ctor.options, data)
  }

  // extract props
  const propsData = extractPropsFromVNodeData(data, Ctor, tag)

  // functional component
  if (isTrue(Ctor.options.functional)) {
    return createFunctionalComponent(Ctor, propsData, data, context, children)
  }

  // extract listeners, since these needs to be treated as
  // child component listeners instead of DOM listeners
  const listeners = data.on
  // replace with listeners with .native modifier
  // so it gets processed during parent component patch.
  data.on = data.nativeOn

  if (isTrue(Ctor.options.abstract)) {
    // abstract components do not keep anything
    // other than props & listeners & slot

    // work around flow
    const slot = data.slot
    data = {}
    if (slot) {
      data.slot = slot
    }
  }

  // install component management hooks onto the placeholder node
  installComponentHooks(data)

  // return a placeholder vnode
  const name = Ctor.options.name || tag
  const vnode = new VNode(
    `vue-component-${Ctor.cid}${name ? `-${name}` : ''}`,
    data, undefined, undefined, undefined, context,
    { Ctor, propsData, listeners, tag, children },
    asyncFactory
  )

  // Weex specific: invoke recycle-list optimized @render function for
  // extracting cell-slot template.
  // https://github.com/Hanks10100/weex-native-directive/tree/master/component
  /* istanbul ignore if */
  if (__WEEX__ && isRecyclableComponent(vnode)) {
    return renderRecyclableComponentTemplate(vnode)
  }

  return vnode
}

函数接收 5 个参数，分别如下：

• Ctor：表示一个组件对象
• data ：表示 VNode 数据
• context ：表示 Vue 实例
• children ：表示 VNode 子节点
• tag：表示标签

作用：将组件渲染成组件 VNode。

从函数的代码实现来看下，其功能点主要有：

• 构造子类构造函数
• 异步组件逻辑
• 解析&合并 options
• v-model 逻辑
• 提取 props
• 函数式组件逻辑
• 安装组件钩子函数
• 实例化组件 VNode

而在本文中，着重分析加粗要点。

构造子类构造函数

const baseCtor = context.$options._base

// plain options object: turn it into a constructor
if (isObject(Ctor)) {
  Ctor = baseCtor.extend(Ctor)
}

对于 context.$options._base ，有没有好奇它是怎么来的？下面一步一步地来揭开其面纱。

在初始化 Vue 时，位于 src/core/index.js 文件里，有这么一行代码：

initGlobalAPI(Vue)

而在该函数的实现中，也有这么一行代码

export function initGlobalAPI (Vue: GlobalAPI){
  ...

  // this is used to identify the "base" constructor to extend all plain-object
  // components with in Weex's multi-instance scenarios.
  Vue.options._base = Vue
}

可是你会发现 _base 是定义在 Vue.options ，而使用的是 Vue.$options._base，那么这其中又发生了什么呢？

其实在实例化 Vue 的过程中，有一段逻辑是对 options 进行合并处理的：

vm.$options = mergeOptions(
  resolveConstructorOptions(vm.constructor),
    options || {},
    vm
)

将用户传入的 options 与 Vue 构造函数的 options 进行合并，最后将合并后的 options 赋值给 vm.$options ，因此可以通过 vm.$options 访问到 _base ，从而可知 _base 实际是指向 Vue。

在这里，Ctor 是指 App 组件对象，isObject(Ctor) 为 true ，则进入 if 分支逻辑，调用 Vue 方法 extend 构建子类构造涵，即

baseCtor.extend(Ctor) ，那么来看下其是如何实现的？（src/core/global-api/extend.js）

/**
  * Class inheritance
*/
Vue.extend = function (extendOptions: Object): Function {
  extendOptions = extendOptions || {}
  const Super = this    // 指向 Vue 构造函数，而不是 Vue 实例
  const SuperId = Super.cid
  const cachedCtors = extendOptions._Ctor || (extendOptions._Ctor = {})
  if (cachedCtors[SuperId]) {
    return cachedCtors[SuperId]
  }

  const name = extendOptions.name || Super.options.name
  if (process.env.NODE_ENV !== 'production' && name) {
    validateComponentName(name)
  }

  const Sub = function VueComponent (options) {
    this._init(options)
  }
  Sub.prototype = Object.create(Super.prototype)
  Sub.prototype.constructor = Sub
  Sub.cid = cid++
  Sub.options = mergeOptions(
    Super.options,
    extendOptions
  )
  Sub['super'] = Super

  // For props and computed properties, we define the proxy getters on
  // the Vue instances at extension time, on the extended prototype. This
  // avoids Object.defineProperty calls for each instance created.
  if (Sub.options.props) {
    initProps(Sub)
  }
  if (Sub.options.computed) {
    initComputed(Sub)
  }

  // allow further extension/mixin/plugin usage
  Sub.extend = Super.extend
  Sub.mixin = Super.mixin
  Sub.use = Super.use

  // create asset registers, so extended classes
  // can have their private assets too.
  ASSET_TYPES.forEach(function (type) {
    Sub[type] = Super[type]
  })
  // enable recursive self-lookup
  if (name) {
    Sub.options.components[name] = Sub
  }

  // keep a reference to the super options at extension time.
  // later at instantiation we can check if Super's options have
  // been updated.
  Sub.superOptions = Super.options
  Sub.extendOptions = extendOptions
  Sub.sealedOptions = extend({}, Sub.options)

  // cache constructor
  cachedCtors[SuperId] = Sub
  return Sub
}

extend 接收一个参数：

• extendOptions ：其数据类型是一个 Object，指向 export default {}，即平时编写 Vue 组件时导出的对象

作用：构造一个 Vue 的子类，采用一种非常经典的原型继承方式将一个纯对象转换成一个继承于 Vue 构造器的子类 Sub ；同时对其进行扩展，并且将 Sub 构造函数进行缓存，避免对同一个组件进行重复构造，多次执行 Vue.extend。

const SuperId = Super.cid
const cachedCtors = extendOptions._Ctor || (extendOptions._Ctor = {})
if (cachedCtors[SuperId]) {
  return cachedCtors[SuperId]
}

变量 cachedCtors 用来缓存组件（Sub）构造函数，cid 作为 key ，而 Sub 构造函数作为 value。如果同一个组件被多次加载，那么除了第一次会执行 Vue.extend 外，其它都是直接从缓存中获取组件构造函数的。

const name = extendOptions.name || Super.options.name
if (process.env.NODE_ENV !== 'production' && name) {
  validateComponentName(name)
}

获取组件名称，并对其名称进行合法性校验。如果子组件没有定义 name 属性，则直接从其父组件获取 name 属性。

const Sub = function VueComponent (options) {
  this._init(options)
}
Sub.prototype = Object.create(Super.prototype)
Sub.prototype.constructor = Sub

这里是采用经典的原型继承方式来构造子类构造函数，即将一个纯对象转换成一个继承于 Vue 构造函数的子类 Sub。也就是说，先声明构造函数 Sub ，并且将 Sub 原型 prototype 指向 Vue 原型，通过 Object.create 实现；同时将 Sub.prototype.constructor 指向其自身 Sub ，从而实现了继承。

Sub.options = mergeOptions(
  Super.options,
  extendOptions
)

将构造函数 Super 自带的 options 与 用户传入的 options 进行合并，并将其合并结果赋值给 Sub.options 。

// For props and computed properties, we define the proxy getters on
// the Vue instances at extension time, on the extended prototype. This
// avoids Object.defineProperty calls for each instance created.
if (Sub.options.props) {
  initProps(Sub)
}

if (Sub.options.computed) {
  initComputed(Sub)
}

如果 Sub.options 包含 props 属性，则对其进行初始化；如果 Sub.options 包含 computed 属性，则对其进行初始化。

// allow further extension/mixin/plugin usage
Sub.extend = Super.extend
Sub.mixin = Super.mixin
Sub.use = Super.use

// create asset registers, so extended classes
// can have their private assets too.
ASSET_TYPES.forEach(function (type) {
  Sub[type] = Super[type]
})

将 Super 属性赋值给 Sub 构造函数，对其进行扩展。

// cache constructor
cachedCtors[SuperId] = Sub

通过对象 cachedCtors 来缓存 Sub 构造函数，返回 Sub。

安装组件钩子函数

function installComponentHooks (data: VNodeData) {
  const hooks = data.hook || (data.hook = {})
  for (let i = 0; i < hooksToMerge.length; i++) {
    const key = hooksToMerge[i]
    const existing = hooks[key]
    const toMerge = componentVNodeHooks[key]
    if (existing !== toMerge && !(existing && existing._merged)) {
      hooks[key] = existing ? mergeHook(toMerge, existing) : toMerge
    }
  }
}

函数 installComponentHooks 接收一个参数：

• data ：其数据类型是 VNodeData，表示 VNode data

作用：将 componentVNodeHooks 钩子函数 init、prepatch 、insert、destroy 合并到 hooks 中；在合并过程中，如果 hooks 存在相应的钩子函数，则调用 mergeHook 函数对其进行合并，采取的合并策略是依次执行钩子函数；否则直接保存到 hooks 中。最终在 VNode pathc 过程中执行对应的钩子函数。

那么来看下四个钩子函数具体是如何实现的？

// inline hooks to be invoked on component VNodes during patch
const componentVNodeHooks = {
  init (vnode: VNodeWithData, hydrating: boolean): ?boolean {
    if (
      vnode.componentInstance &&
      !vnode.componentInstance._isDestroyed &&
      vnode.data.keepAlive
    ) {
      // kept-alive components, treat as a patch
      const mountedNode: any = vnode // work around flow
      componentVNodeHooks.prepatch(mountedNode, mountedNode)
    } else {
      const child = vnode.componentInstance = createComponentInstanceForVnode(
        vnode,
        activeInstance
      )
      child.$mount(hydrating ? vnode.elm : undefined, hydrating)
    }
  },

  prepatch (oldVnode: MountedComponentVNode, vnode: MountedComponentVNode) {
    const options = vnode.componentOptions
    const child = vnode.componentInstance = oldVnode.componentInstance
    updateChildComponent(
      child,
      options.propsData, // updated props
      options.listeners, // updated listeners
      vnode, // new parent vnode
      options.children // new children
    )
  },

  insert (vnode: MountedComponentVNode) {
    const { context, componentInstance } = vnode
    if (!componentInstance._isMounted) {
      componentInstance._isMounted = true
      callHook(componentInstance, 'mounted')
    }
    if (vnode.data.keepAlive) {
      if (context._isMounted) {
        // vue-router#1212
        // During updates, a kept-alive component's child components may
        // change, so directly walking the tree here may call activated hooks
        // on incorrect children. Instead we push them into a queue which will
        // be processed after the whole patch process ended.
        queueActivatedComponent(componentInstance)
      } else {
        activateChildComponent(componentInstance, true /* direct */)
      }
    }
  },

  destroy (vnode: MountedComponentVNode) {
    const { componentInstance } = vnode
    if (!componentInstance._isDestroyed) {
      if (!vnode.data.keepAlive) {
        componentInstance.$destroy()
      } else {
        deactivateChildComponent(componentInstance, true /* direct */)
      }
    }
  }
}

对于 hooks 已经存在的钩子函数，采用的合并策略是调用 mergeHook ，具体实现如下：

function mergeHook (f1: any, f2: any): Function {
  const merged = (a, b) => {
    // flow complains about extra args which is why we use any
    f1(a, b)
    f2(a, b)
  }
  merged._merged = true
  return merged
}

实例化组件 VNode

const vnode = new VNode(
  `vue-component-${Ctor.cid}${name ? `-${name}` : ''}`,
    data, undefined, undefined, undefined, context,
    { Ctor, propsData, listeners, tag, children },
    asyncFactory
)

最终是通过 new VNode 来实例化组件 VNode，并将其最终结果返回。

至此，组件渲染成 VNode 的核心逻辑已经分析完了。
