前言

本文是我学习TCP中收集的资源，主要参考来源于网络并加以丰富，这里列举几个参考比较多的连接，如果知识复述有误，以原作者为准。

三元大佬的：(建议收藏)TCP协议灵魂之问，巩固你的网路底层基础 - 掘金 (juejin.cn)

潜行前行： 网络篇：朋友面试之TCP/IP，回去等通知吧 - 掘金 (juejin.cn)


TCP和UDP的区别

  • TCP是面向连接的，可靠的，基于字节流，可控制、有状态的传输层协议
  • UDP是面向无连接的传输层协议

面向连接：

指的是客户端和服务端的连接，在通信前TCP需要三次握手建立连接，而UDP没有相应对的建立连接的过程。

可靠性：

TCP花了非常 多的功夫保证连接的可靠性，具体体现在有状态和可控制

有状态：TCP会精准记录哪些数据发送了，哪些数据被对方接受了，哪些没有被接收到，而且保证数据的顺序性。

可控制：当意识到丢包了或者网络状态不佳，TCP会自我调节，可以控制自己的发送速度或者重发

相应的，UDP就是无状态，不可控

面向字节流：

UDP的数据传输是基于数据报的，数据包是多少就发多少。这是因为仅仅只是继承了IP层的特性。TCP为了维护状态，就把一个个IP包变成了字节流

UDP的经典应用：DNS（域名解析），TFTP（文件传输）

网络层

掩码：用来和IP二进制的按位与运算，区分主机在哪个局域网的。

如果按位与运算的结果与局域网不同，则会选择下一跳进行再匹配。

如果相同，则会把包丢给下一跳，gateway

IP协议是不可靠协议，只负责传输，没有确认到达的机制，这一个机制是由上层协议TCP或者UDP来实现的

ARP及RARP协议

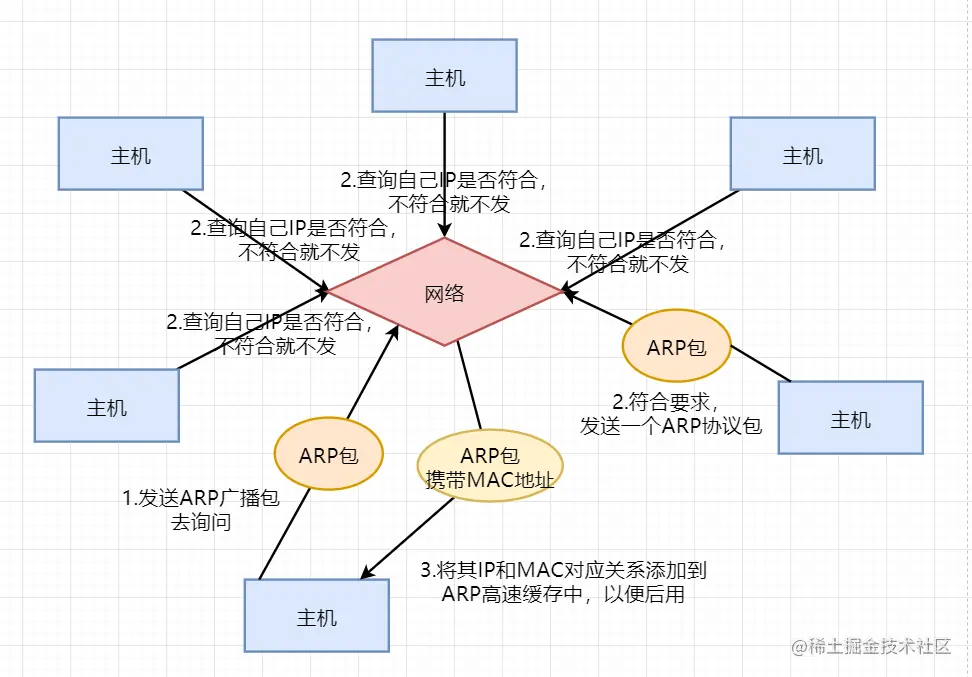

image-20211204110036331

ARP是根据IP地址获取MAC地址的一种协议

本来主机是完全不知道这个IP对应的是哪个主机的哪个接口，当主机要向一个主机发送一个IP包的时候，会先从ARP高速缓存中查询。

如果查不到，则会向网络发一个ARP协议广播包，这个广播包有主机自己的IP地址和待查询的IP地址。

收到这个广播包的主机们，就会查询自己的IP地址是否符合，如果符合，则准备好一个包含自己的MAC地址的ARP包发送给ARP广播的主机

ICMP协议

IP协议不是一个可靠协议，他不能保证数据能够准确无误地传达到接收端。

而ICMP（网络控制报文）就是负责这一部分的工作，ICMP是网络层的协议。

当传送IP数据包发生错误，比如主机不可达，路由不可达等等。ICMP会将错误信息封包，然后传送给主机。给主机一个处理异常的机会。

ICMP中比较出名的ping应用指令。

链路层

网络层拿着下一跳地址去链路层找到下一跳的MAC网卡地址

ARP协议

ip在通信的过程中，是一直不会变得，代表的是端点

mac地址是会变的，代表的是下一跳，是一个节点的概念

负责的工作：

  • 封装成帧：把网络层的数据报文，追加头和尾，帧头包括源MAC地址和目的MAC地址

数据可靠性传

  • 校验和
  • 序列号
  • 三次握手四次分手
  • 确认应答机制（ACK）
  • 超时重传
  • 流量控制
  • 拥塞控制

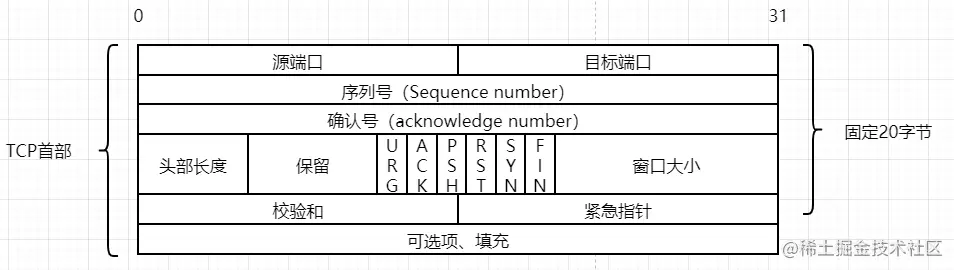

TCP报文

image-20211204165641745

源端口、目标端口

如何表示一个唯一链接？

答案：是TCP连接的四元组，源IP + 端口 和 目标IP + 端口

为什么TCP报文没有IP的信息，因为在IP层已经处理了IP，TCP只需要记录端口号信息即可。

序列号

即Sequence number，长度4个字节，也就是32位的无符号整数。如果到达最大值就循环到0。

序列号起的作用：

  • 在SYN报文中交换彼此的初始序列号
  • 保证数据包按正确的顺序组装
  • 用于ACK确认消息是否成功传递

时间戳Timestamp

Timestamp是TCP报文首部的一个可选项

TCP的时间戳主要解决两大问题

  • 计算往返时延RTT（Round-Trip-Time）
  • 防止序列号回绕问题

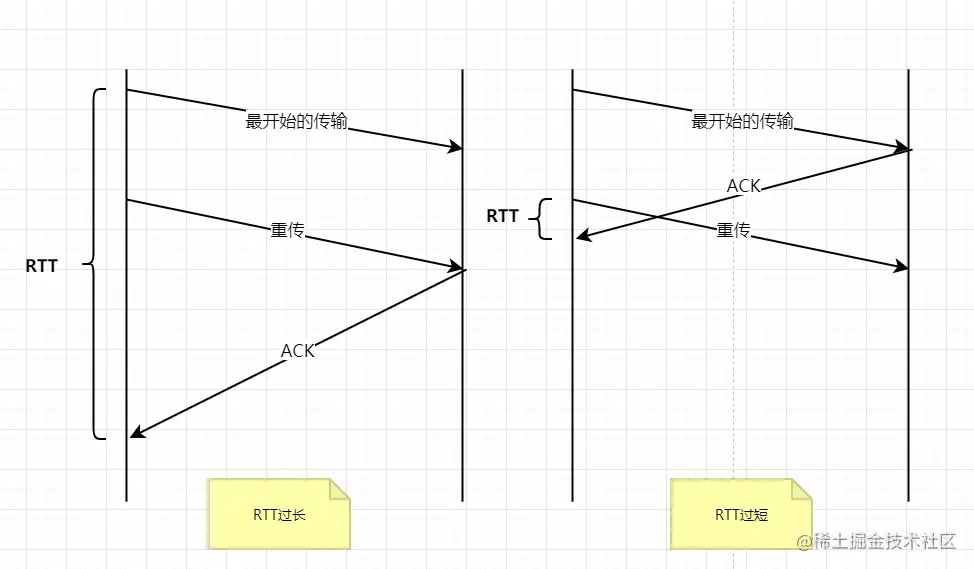

计算往返时延RTT

image-20211203154742362

在没有引入时间戳的时候，计算RTT，就会遇到上面两种问题

第一种情况就是，客户端传输第一次数据，但是服务端并没有响应，因此客户端进行重传，重传后，服务器并且也回应了。

如果以第一次发包时间为开始时间，则会出现RTT过长，应该采用第二次发包时间为基准

第二种情况就是，客户端传输第一次数据，服务端回应了，但是由于网络阻塞的原因，ACK迟迟没有到达客户端，客户端进行重传后，ACK到达了。如果以第二个发包时间为开始时间的话，就会导致RTT过短，应该采用第一个的。

因此我们得出结论，实际上无论以第一个发包时间还是第二个发包时间，都是不准确的。

因此引入了时间戳来解决这个问题。

场景：

现在a向b发送一个报文s1，b向a回复一个包含ACK的报文s2

  1. a向b发送的时候，timestamp中存放的内容就是a主机发送时刻的ta1，

  2. b向a回复s2报文的时候，timestamp中存放的就是b主机时刻的tb，timestamp echo字段是从是

    报文中解析出来的ta1

  3. a收到b的s2报文之后，此时a主机的内核时刻是ta2，而在s2的报文中timestamp echo选项中可以得到ta1，ta2 - ta2 就是 RTT的值

防止序列号回绕问题

产生问题的前提背景是：

因为网络阻塞，导致某个序列号滞留，然后大量的消耗序列号之后，又轮到了那个滞留的序列号那里。

此时那个滞留的序列号的包回来了，怎么区分谁是谁的呢，这就产生了序列号回绕的问题，

有了timestamp之后，即使序列号相同，他们的时间戳也不可能相同，这样就能区分两个序列号

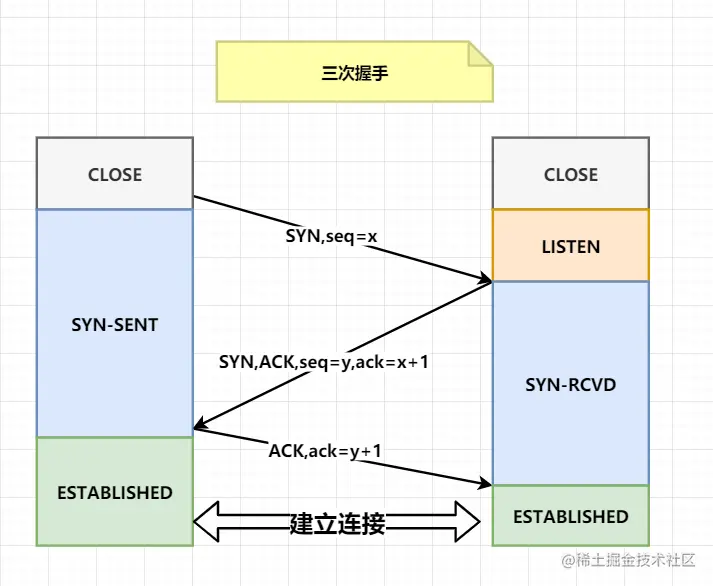

三次握手

数据传输，可以建立所谓的连接

image-20211203093412210

image-20211014101237490

接受queue 和 发送queue 监听的队列

三次握手完了之后，会开辟资源，内核交互

socket（套接字）：四元组。能够 表示绝对唯一的连接

  • 源IP + port
  • 目的IP + port

两次握手可以吗？

不可以，原因是无法确定客户端的接受能力

如果是两次握手就建立连接，假设当前客户端发了一个SYN请求想要请求建立连接，但是由于网络阻塞的问题，导致迟迟没有到达服务端，这时候客户端选择重连，再发了一个SYN请求，两次握手建立好了连接。

完成了全部的传输后，客户端和服务端断开了连接。此时滞留的SYN请求到达了服务端，服务端只需要回应一个ACK，双方就可以再建立连接。因此导致浪费了资源。但是客户端是断开的。

四次握手可以吗？

当然可以，100次握手都可以，但是为了考虑资源的问题，3次握手就可以了。

三次握手过程中可以携带数据吗？

第三次握手的时候可以携带，前两次不可以携带。

第三次握手的时候吗，客户端已经处于ESTABLISHED的状态，并且已经确认过服务端的接受和发送能力，这个时候相对安全，可以携带数据。

如果前两次都可以携带数据，那么就会有的坏人对服务器进行攻击，在每个SYN请求，携带大量数据，那么服务端势必会消耗更多的时间和内存空间去处理这些数据。

四次挥手

分手 分的是连接（内存资源，释放资源）

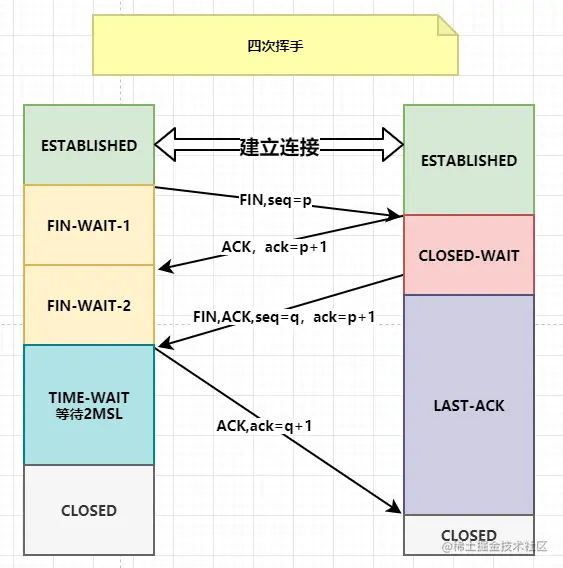

image-20211203095140374

多了一次操作是因为服务端会把一些数据最后一次传给客户端。

等待2MSL的意义

1个MSL就是2分钟，2个MSL就是4分钟

  • 第一个MSL：确保四次挥手中，主动关闭的那一方的最后一个ACK最终能达到对端
  • 第二个MSL：确保对端的ACK重传的FIN请求可以到达
  • 确保被关闭的一方能接受到主动关闭一方的最后一个ACK
  • 避免上次TCP连接的数据包影响到下一次的TCP连接

让客户端等待2MSL，是为了保证客户端发出的ACK能够到达客户端。

假设在一个很坏很坏的网络中，最后一个ACK在1个MSL时间没有到达服务端就消失了，服务端会进行重传的操作，如果没有等待2MSL那么客户端直接就关闭了，无法收到服务端的重传消息，导致服务端会一重传。

如果客户端关闭了连接之后，和别的服务端在同一个端口号建立了新的连接，那么旧的请求将会干扰下一次的TCP连接。

为什么需要四次分手而不是三次？

当客户端发送了FIN请求给服务端后，服务端此时可能还剩余其他报文需要发给客户端，因此先发送ACK表示已经收到客户端的FIN，等全部的报文都发送完毕了之后，在发送FIN

三次握手的话，就是把FIN和ACK的发送合并为一次挥手，这个长时间，会导致客户端以为丢包了，从而让客户端不断地重发FIN

半连接队列和SYN Flood攻击的关系

半连接队列：在三次握手前，服务端的状态从CLOSED变为LISTEN，同时在内部创建了两个队列，半连接队列和全连接队列，即SYN队列和ACCEPT队列。

半连接队列

当客户端发送SYN请求给服务端，服务端收到以后回复ACK和SYN，状态由LISTEN变为SYN_RCVD，此时这个连接就被推入了SYN队列（半连接队列）

一来一回就是半连接队列

全连接队列

当客户端回复ACK，服务端接受之后，三次握手完成了，它会被推入另外一个TCP维护的队列，也就是Accpet队列（全连接队列）

完成了三次握手，就是全连接队列

SYN Flood攻击原理

当服务端接受到SYN请求后，就会为该请求分配一个TCB，通常一个TCB至少需要280个字节，在某些操作系统中TCB甚至需要1300个字节。

因此SYN请求攻击的根本原理，就是让服务端创建TCB从而消耗资源

SYN Flood属于典型的Dos/DDos攻击，原理是，通过短时间伪造大量不存在的IP地址，并向服务端疯狂发送SYN

  • 首先这些请求会塞满半连接队列，导致无法处理正常的请求
  • 由于是不存在的IP，那么自然无法收到他们回应的ACK，服务端就会不断地重发，浪费资源。

预防手段

  1. 增加SYN连接，也就是增加半连接队列的容量
  2. 减少SYN+ACK重试次数，避免大量的超时重发
  3. 延缓TCB分配，具体技术：SYN Cookie的技术或者是SYN Cache

SYN Cookie

原理跟HTTP Cookies技术类似，服务端通过特定的办法把半开连接信息编码成Cookie，用作B给A的消息编号，随着SYN-ACK消息一同返回给连接发起方，这样在连接完全建立前不保存任何信息。

  • 如果A是正常用户，则会向B发送最后一个握手信息，B收到后，验证Cookie的内容并建立连接
  • 如果A是攻击者，则不会向B发送ACK消息，B也没损失，也就是说单纯的SYN攻击不会给B造成连接资源的消耗。

但是这种技术的缺点也是非常明显。B不保存连接的半开状态，意味着丧失了重发SYN-ACK消息的能力，一方面会降低正常用户的连接成功率。并且额外多出编码Cookie这一环节也会消耗一定的资源。

SYN Cache

这种即使在收到SYN数据报文的时候，不急着去分配TCB。

构造一个全局的Hash Table，用来缓存当前系统所有的半开连接信息，连接成功则从Cache中清除相关的信息。

Hash Table中每一个桶（buket）的容量大小也有限制，当桶满的时候，会把旧的数据清除。类似一个LRU机制。

当服务端收到SYN请求后，会将半开连接信息加入到HashTable。最关键就是里面的key，这个key要包含SYN的消息中的部分信息，比如IP、port等。并且还会再做一步加密的操作。

无论是正常的SYN请求还是攻击者的SYN请求都会加入到这个HashTable中。

TCP快速打开的原理（TFO）

TCP Fast Open 就是 TFO，用的是SYN Cookie的技术

流程：

首轮三次握手

首先客户端发送SYN给服务端，服务端收到。

但这次并不是回复SYN + ACK，而是通过计算得到一个SYN Cookie，将这个Cookie放到TCP报文的Fast Open选项中。

客户端拿到这个Cookie的值缓存下来，用来后面的握手。

后面的三次握手：

客户端将之前缓存的Cookie、SYN和HTTP请求（重点）发送给服务端，服务端验证了Cookie的合法性之后就返回正常的SYN + ACK。

可以看出，采用了TFO之后，在未三次握手成功也可以发送HTTP请求，这个是最显著的改变。

优势：

服务端在拿到客户端的Cookie等信息之后，进行合法校验并通过后，可以直接返回HTTP响应，充分利用了1个RTT（Round-Trip-Time，往返时延）的时间提前进行数据传输，积累起来是一个比较大的优势。

TCP超时重传的时间如何计算

经典方法-----SRTT（Smoothed round trip time，平滑往返时间）

每产生一次新的RTT，就根据一定的算法对SRTT进行更新。

局限性：

在RTT稳定的地方表现还可以，而在RTT变化较大的地方，就不行。

标准方法也叫jacobson/karels算法

在SRTT基础上，引入了个新的变量RTTVAR，记录了最新的RTT与当前SRTT之间的差值，让系统能更敏锐的感知RTT的变化，更为简单地说就是提高了RTT的权重。

TCP的流量控制

对于发送端和接收端而言，TCP需要把发送的数据放到发送缓冲区，将接受的数据放到接受缓存区

而流量控制要做的事情，就是通过接收缓存区的大小，控制发送端的发送。如果对方的接收缓存区满了，就不能继续发送了。

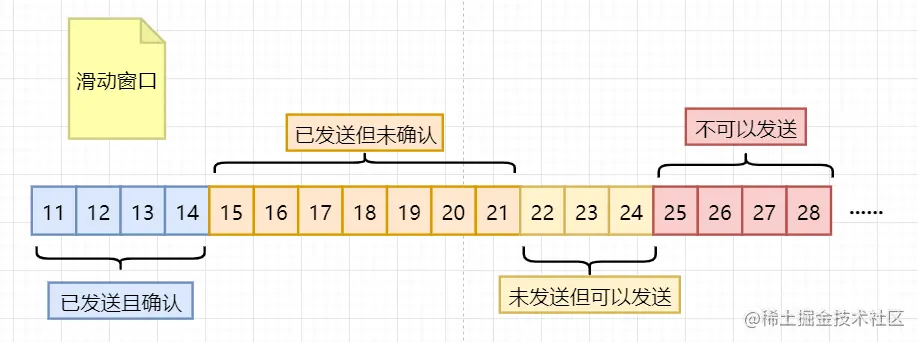

TCP滑动窗口

TCP滑动窗口分为两种：发送窗口和接收窗口

image-20211203161815784

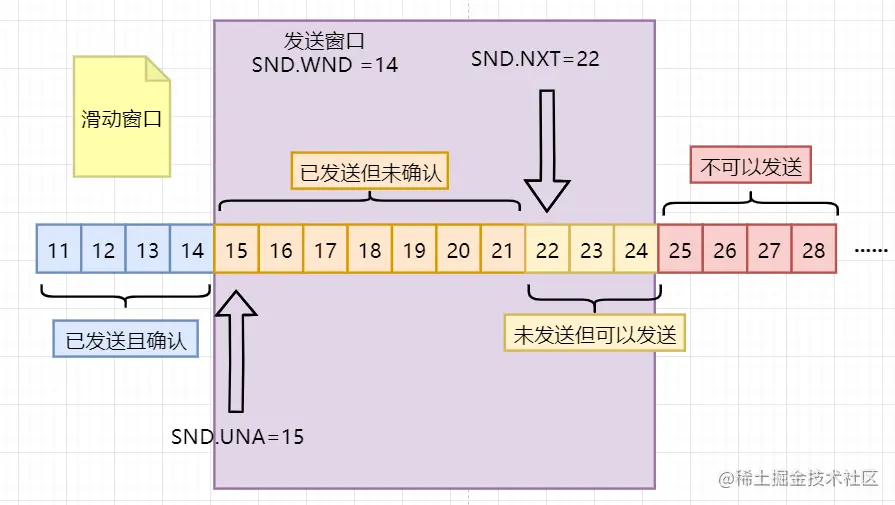

发送窗口

image-20211203162416704

SND：Sent

WND：window.size

UNA：unackKnowledge

NXT：next

发送窗口 = 已发送但未确认 + 未发送且未确认

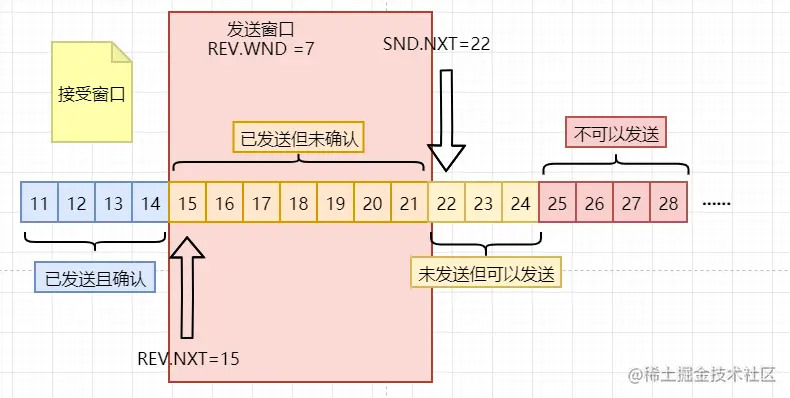

接收窗口

image-20211203163037187

流量控制过程

如果发送方发的速度很快，那么就会产生数据堆积，或者是接收方来不及接受。所谓流量控制就是让发送方的发送速率可以动态地控制，让接收方来得及接受。

接收方会通过发送ACK请求来告诉发送方，接收窗口rwnd的大小是多少，从而控制发送的速率。

当接收窗口大小为0的时候，发送方接收到此消息，就会停止发送数据

过一段时候后，发送方会发送一个TCP Keep Alive的报文，也就是窗口大小探测报文，去问问接收方的窗口大小，是否可以继续发送数据

滑动窗口面向流的可靠性

  1. 最基本的传输可靠性来源于确认重传
  2. 发送窗口只有收到对端对于本段发送窗口内字节的ACK确认，才会移动发送窗口的左边界
  3. 接收窗口只有在前面所有的段都确认的情况下，才会移动左边界

TCP的拥塞控制

流量控制是发送端和接收端之间，是端与端之间的关系，并没有考虑整个网络环境，如果网络特别差，特别容易丢包，那么发送端就要注意。拥塞控制就是负责解决此类问题。

  • 拥塞窗口（Congestion Window，cwnd）
  • 慢启动阈值（Slow Start Threshold，ssthresh）

经典算法：慢启动、拥塞避免、快速重传和快速恢复

拥塞窗口

拥塞窗口（cwnd）是指目前自己还能传输的数据量大小

发送窗口的大小 = Min ( 拥塞窗口，接收窗口 )

拥塞控制，就是控制拥塞窗口（cwnd）的大小

慢启动

刚准备进入传输数据的时候，是不知道网路的堵塞情况，如果一下子传送的数据超出了负载，那么就会产生很严重的丢包从而发生雪崩式的网络灾难

所以拥塞控制采用一种保守的算法，用来慢慢适应整个网络，有一种预热的感觉。这就叫做慢启动

  1. 首先，三次握手，双方宣告自己的接收窗口（rwnd）大小
  2. 双方初始化自己的拥塞窗口（cwnd）
  3. 在开始传输的一段时间，发送端每接受到一个ACK，拥塞窗口大小加1，也就是说，每经过一个RTT，cwnd都会翻倍。（每发送一个报文，都会有一个ACK确认，因此就会翻倍）

当然他也不能无止境地翻倍下去，他有一个阈值，叫做慢启动阈值。当cwnd达到这个阈值之后，涨幅就会变得很慢。而这部分的工作就叫做拥塞避免

拥塞避免

原本是每接受到一个ACK，cwnd就会加1。

现在达到了阈值，cwnd只能加1 /cwnd

因此一个RTT下来后，cwnd只会增加1，并不会翻倍增加。

快速重传

image-20211203201636313

RTO（Retransmission TimeOut）：超时重传间隔

在TCP传输的过程中，如果发生了丢包，即接收端发现数据段不是按序到达的时候，接收端的处理是重复发送之前的ACK。

比如第5个包丢了，即使第6，7个包到达接收端，也是返回给发送端第四个包的ACK。

当发送端接收到3个重复的ACK，意识到丢包了，于是马上重传第5个包，不用等一个RTO的时间再重传。

这就是快速重传，解决是否需要重传的问题。那么TCP会重传第5个包还是第5个包之后的所有包呢？这就是选择性重传需要解决的

选择性重传

TCP只需要重传丢包的那一个包即可

在报文首部的可选项中，加上SACK这个属性，通过left edge 和right edge告诉发送端已经接收到了哪些区间的数据包。这个过程就叫做选择性重传，解决的是如何重传的问题

快速恢复

发送端收到接收端3个ack之后，发现丢包，察觉到现在网络并不是很通畅，自己就会进入快速恢复阶段

在这个阶段，发送端会做出以下改变：

  1. 拥塞阈值降低为cwnd的一半
  2. cwnd的大小变为拥塞阈值
  3. cwnd线性增加

Nagle算法

延迟发包

试想，发送端不断地发送很小很小的包。这种频繁的发送时存在问题的，不光时传输的时延消耗，发送和确认本身也是需要耗时的。

而避免小包的频繁发送，将多个小包打包成大包，就是Nagle算法要做的事情

Nagle算法的基本定义：

一个TCP连接中，最多只能拥有一个未被确认的小段。所谓小段，指的是小于MSS尺寸的数据块，

并且该数据块没有收到对方发送的ACK确认该数据已收到

Nagle规则：

  1. 如果包长度达到MSS，则允许直接发送
  2. 如果该包含有FIN，则允许直接发送
  3. 发生超时，也立即发送

MSS（Max Segment Size）：最大段

延迟确认

延迟ACK

接收方在接受到发送方的数据后之后，在很短的时间里，又接收到了第二个包。

那么接收方不会一个一个去回复，而是回复最近的那个数据包。相当于一起回复了。

注意：

并不是所有情况都可以延迟确认

  • 出现乱序的包
  • 需要调整滑动窗口
  • 大于MSS的包

一般情况下，Nagle算法和延迟确认算法是不会一起使用的。

Nagle算法是延迟发

延迟确认算法是延迟收

这一来一回的，就会造成很大的延迟，本末倒置了，并不是我们想要的。他们是相悖的，相当于拔河的两端。

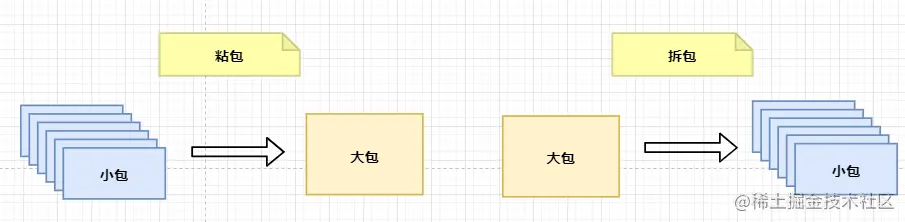

TCP粘包和拆包

image-20211204160636803

TCP中MSS是发送报文段最大的长度，但是程序需要发送的数据大小可能会比这个值小很多，也可能比这个值大很多。

因此为了解决小包的频繁传送，TCP会将若干个小包打包成一个大包进行传送。

也会将超出MSS的大包，拆分成多个小包进行传送

在IP协议层、链路层、物理层都存在拆包、粘包

TCP粘包和拆包的解决办法

  1. 发送端给每个数据包添加包首部，首部中应该告诉接受端数据包的长度，这样接收端在接受到数据包之后，通过读取该字段，即可知道数据包的实际长度（解决了拆包的问题）
  2. 固定每个数据包的长度。不足的补特殊符号，比如换行符或者是空格之类的。（解决了粘包的问题）
  3. 添加特殊字符进行分割。
