基本介绍
跳跃表的性质如下：
- 最底层的数据节点按照关键字
key升序排列 - 包含多级索引，每个级别的索引节点按照其关联的数据节点的关键字
key升序排列 - 高级别索引是其低级别索引的子集。
- 如果关键字
key在级别level=i的索引中出现，则级别level<=i的所有索引都包含该key
跳跃表ConcurrentSkipListMap的数据结构如下图所示，下图一共有三层索引，最底下为数据节点，同一层索引中，索引节点之间使用right指针相连，上层索引节点的down指针指向下层的索引节点。
源码分析
核心字段分析
- head 指向 node(BASE_HEADER) 的顶层索引。
/**
* The topmost head index of the skiplist.
*/
private transient volatile HeadIndex<K,V> head;
- BASE_HEADER 头结点，即最底层（
level=1）索引的头节点的value值
/**
* Special value used to identify base-level header
*/
private static final Object BASE_HEADER = new Object()
- Node 静态内部类，即数据节点
/**
* 数据节点
*/
static final class Node<K,V> {
final K key;//数据节点的key
volatile Object value;//数据节点的value
volatile Node<K,V> next;//指向下一个数据节点
/**
* Creates a new regular node.
*/
Node(K key, Object value, Node<K,V> next) {
this.key = key;
this.value = value;
this.next = next;
}
}
- Index 静态内部类，即普通索引节点
/**
* 普通索引节点
*/
static class Index<K,V> {
final Node<K,V> node;//索引节点指向的数据节点
final Index<K,V> down;//当前索引节点的正下方索引节点
volatile Index<K,V> right;//当前索引节点的右索引节点
/**
* Creates index node with given values.
*/
Index(Node<K,V> node, Index<K,V> down, Index<K,V> right) {
this.node = node;
this.down = down;
this.right = right;
}
}
- HeadIndex 静态内部类，即当前级别索引的头节点
/**
* 当前级别索引的头节点
*/
static final class HeadIndex<K,V> extends Index<K,V> {
final int level;//所处索引级别
/**
* node：当前索引指向的数据节点
* down：当前索引节点的正下方索引节点
* right：当前索引节点的右索引节点
* level：当前索引头节点所处的索引级别
*/
HeadIndex(Node<K,V> node, Index<K,V> down, Index<K,V> right, int level) {
super(node, down, right);
this.level = level;
}
}
查询
根据指定的key查询节点，源码如下：
public V get(Object key) {
//调用doGet方法
return doGet(key);
}
/**
* 真正实现查询方法
*/
private V doGet(Object key) {
if (key == null)
throw new NullPointerException();
Comparator<? super K> cmp = comparator;
outer: for (;;) {
for (Node<K,V> b = findPredecessor(key, cmp), n = b.next;;) {
Object v; int c;
if (n == null)
break outer;
Node<K,V> f = n.next;
if (n != b.next) // inconsistent read
break;
if ((v = n.value) == null) { // n is deleted
n.helpDelete(b, f);
break;
}
if (b.value == null || v == n) // b is deleted
break;
if ((c = cpr(cmp, key, n.key)) == 0) {
@SuppressWarnings("unchecked") V vv = (V)v;
return vv;
}
if (c < 0)
break outer;
b = n;
n = f;
}
}
return null;
}
在上述代码中，outer处的for自旋中，首先查看findPredecessor：查询指定key节点的前驱节点。该方法在下面的好多地方会调用，例如插入元素，删除元素以及删除元素对应的索引时都会调用。
findPredecessor方法源码如下：
/**
* 作用1：找到key对应节点的前驱节点，不一定的真的前驱节点，也可能是前驱结点的前驱节点
* 作用2：删除无效的索引，即要删除节点时，将节点的索引也删除掉
*/
private Node<K,V> findPredecessor(Object key, Comparator<? super K> cmp) {
if (key == null)
throw new NullPointerException(); // don't postpone errors
for (;;) {
//r为q节点的右指针指向的节点，r为当前比较节点,每次都比较r节点的key跟查找的key的大小关系
for (Index<K,V> q = head, r = q.right, d;;) {
if (r != null) {
Node<K,V> n = r.node;
K k = n.key;
//该节点已经删除，需要删除其对应的索引
if (n.value == null) {
//该节点已经删除，需要删除其对应的索引
if (!q.unlink(r))
break; // restart
r = q.right; // reread r
continue;
}
//当前查找的key比r节点的key大，所以r、q节点都向右移动
if (cpr(cmp, key, k) > 0) {
q = r;
r = r.right;
continue;
}
}
//当q的下方索引节点为空，则说明已经到数据节点层了，需要退出进行后续查找处理
if ((d = q.down) == null)
return q.node;
/**
* 此时当前查找的key小于r节点的key，需要往下一级索引查找
* d节点赋值为为q节点为正下方节点，即下一级索引的正下方节点
*/
q = d;
r = d.right;
}
}
}
findPredecessor方法的查找过程图示如下：假设要查找节点6
由于当前r节点的key比查询的key小，所以，r、q节点都向右移动，即执行如下代码：
//当前查找的key比r节点的key大，所以r、q节点都向右移动
if (cpr(cmp, key, k) > 0) {
q = r;
r = r.right;
continue;
}
此时r节点指向的数据节点为10，10节点的key比6节点的key大，此时需要执行如下代码：
/**
* 此时当前查找的key小于r节点的key，需要往下一级索引查找
* d节点赋值为为q节点为正下方节点，即下一级索引的正下方节点
*/
q = d;
r = d.right;

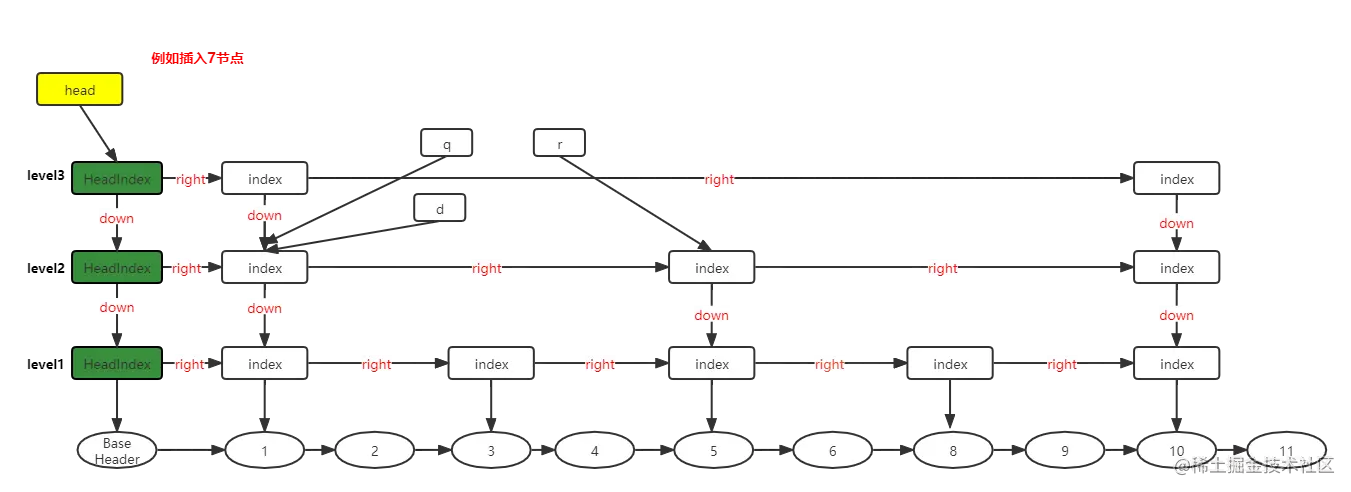

此时r节点指向的数据节点为5，5节点的key比6节点的key小，q、r节点向右移动，如下图所示

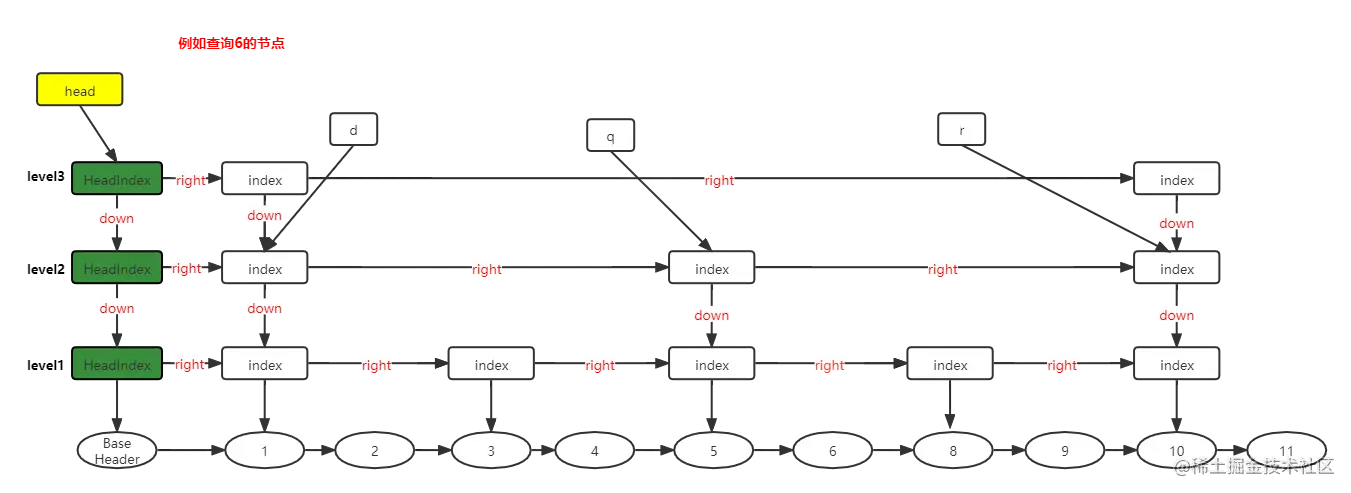

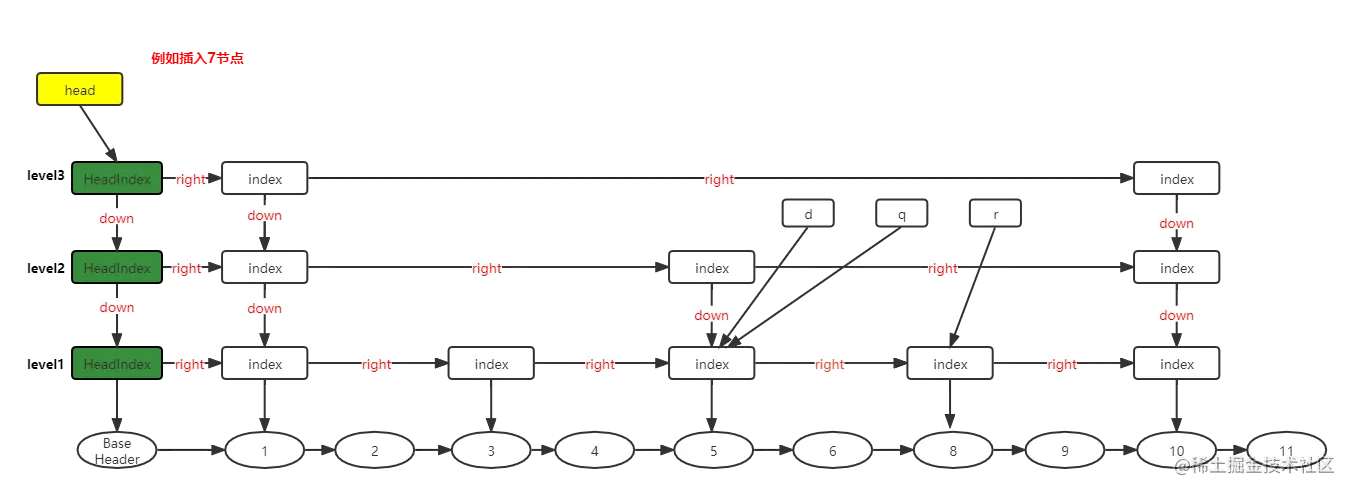

此时r节点指向的数据节点为10，10节点的key比6节点的key大，同理需要往下级索引走，如下图所示：
此时r节点指向的数据节点为10，10节点的key比6节点的key大，同理需要往下级索引走，但是此时下一级索引为空了，即(d = q.down) == null了，此时执行的代码如下， 返回q索引指向的节点，即返回节点5.
//当q的下方索引节点为空，则说明已经到数据节点层了，需要退出进行后续查找处理
if ((d = q.down) == null)
return q.node;
以上就是方法findPredecessor的查找流程，咱们接着继续看上面的doGet方法
private V doGet(Object key) {
if (key == null)
throw new NullPointerException();
Comparator<? super K> cmp = comparator;
outer: for (;;) {
//n节点为b节点的下一个节点
for (Node<K,V> b = findPredecessor(key, cmp), n = b.next;;) {
Object v; int c;
if (n == null)
break outer;
//f节点为n节点的下一个节点
Node<K,V> f = n.next;
if (n != b.next) // inconsistent read
break;
//如果发现n节点的value为null，说明n节点已经欸删除了
if ((v = n.value) == null) { // n is deleted
//当前线程帮助删除对应节点
n.helpDelete(b, f);
break;
}
if (b.value == null || v == n) // b is deleted
break;
//如果n节点key与查找的key一样的话，说明n就是要查找的节点，返回n节点的value值
if ((c = cpr(cmp, key, n.key)) == 0) {
@SuppressWarnings("unchecked") V vv = (V)v;
return vv;
}
if (c < 0)
break outer;
//如果n节点的key小于要查询的key，则b,n,f节点均向下移动一个节点
b = n;
n = f;
}
}
return null;
}

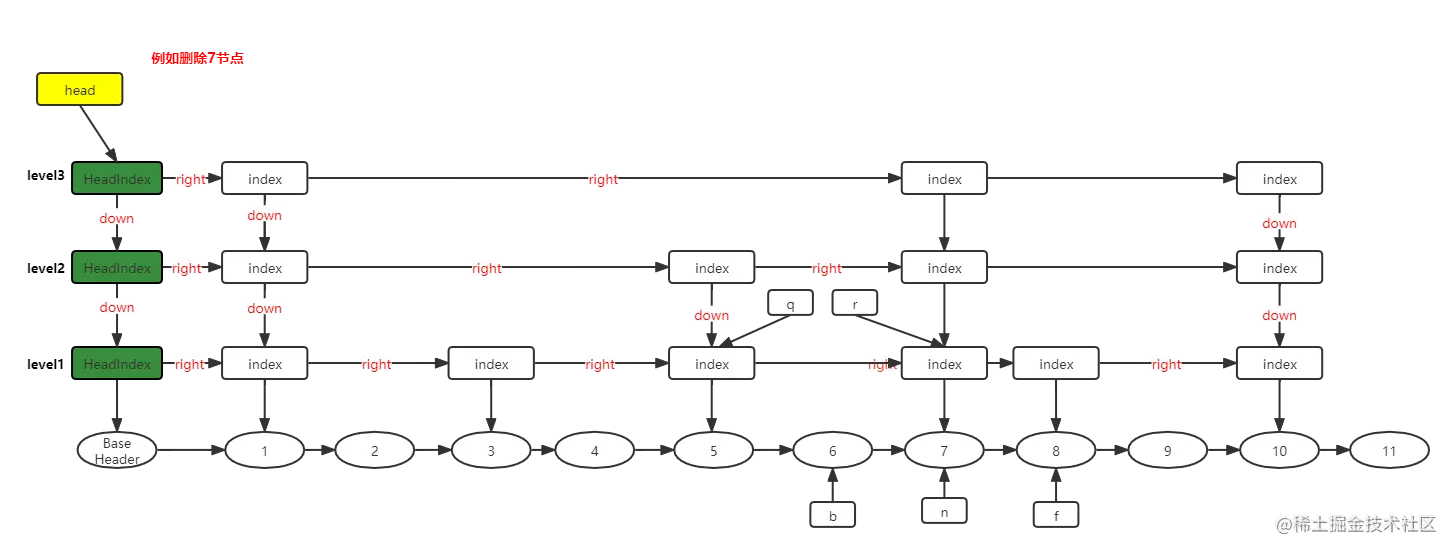

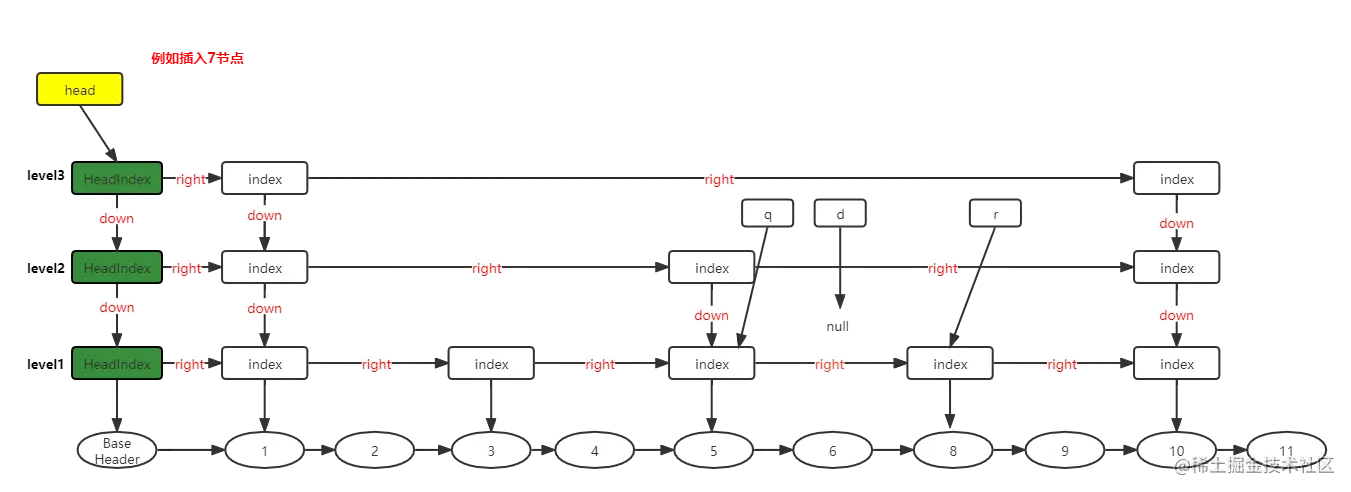

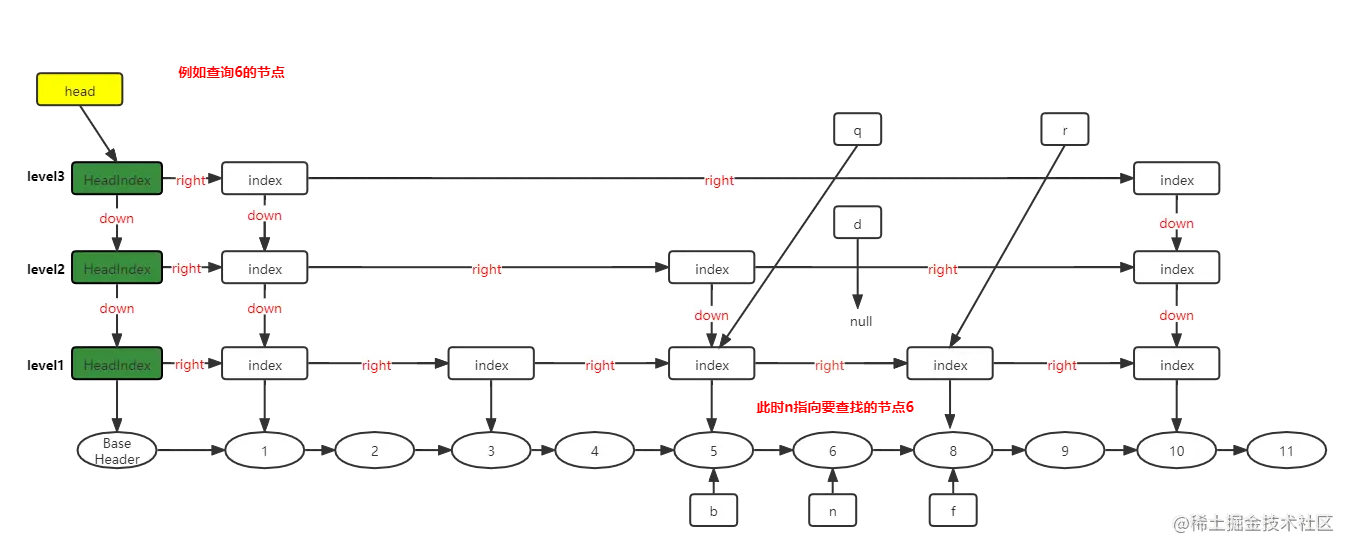

首先初始化b、n、f三个节点，如下图所示
发现此时
n节点指向的节点就是要查询的节点，于是执行如下代码：
if ((c = cpr(cmp, key, n.key)) == 0) {
//说明n就是要查找的节点，返回n节点的value值
@SuppressWarnings("unchecked") V vv = (V)v;
return vv;
}
直接返回n节点的value值。查询操作完成。
插入
跳跃表的插入操作分以下四种情况：
-
情况1：跳跃表内存在key一致元素，做替换
-
情况2：插入新元素，无须给新元素生成索引节点
-
情况3：插入新元素，需要给新元素生成索引节点，且索引高度 <
maxLevel -
情况4：插入新元素，需要给新元素生成索引节点，且索引高度 >
maxLevel
源码如下：
public V put(K key, V value) {
if (value == null)
throw new NullPointerException();
//真正执行插入操作
return doPut(key, value, false);
}
private V doPut(K key, V value, boolean onlyIfAbsent) {
//z变量最终指向k-v归属的Node节点
Node<K,V> z; // added node
if (key == null)
throw new NullPointerException();
Comparator<? super K> cmp = comparator;
//outer循环，处理并发冲突，进行重试...等其他需要重试的情况
outer: for (;;) {
for (Node<K,V> b = findPredecessor(key, cmp), n = b.next;;) {
//下面为让当前插入的key与节点n作比较
if (n != null) {
Object v; int c;
Node<K,V> f = n.next;
if (n != b.next) // inconsistent read
break;
if ((v = n.value) == null) { // n is deleted
n.helpDelete(b, f);
break;
}
if (b.value == null || v == n) // b is deleted
break;
if ((c = cpr(cmp, key, n.key)) > 0) {
b = n;
n = f;
continue;
}
if (c == 0) {
if (onlyIfAbsent || n.casValue(v, value)) {
@SuppressWarnings("unchecked") V vv = (V)v;
return vv;
}
break; // restart if lost race to replace value
}
// else c < 0; fall through
}
z = new Node<K,V>(key, value, n);
//通过cas方式插入节点z
if (!b.casNext(n, z))
break; // restart if lost race to append to b
break outer;
}
}
/**
* 下面的代码为判断是否需要给新插入的节点创建索引
*/
int rnd = ThreadLocalRandom.nextSecondarySeed();
/**
* 0x80000001 => 1000 0000 0000 0000 0000 0000 0000 0001，即最高位和最后一位为1，其余全部是0
* 条件：(rnd & 0x80000001) == 0什么时候成立？rnd这个随机数最低位和最高位同时是0的时候，条件成立，概率是1/4
*/
if ((rnd & 0x80000001) == 0) { // test highest and lowest bits
/**
* level：表示z（新插入）节点的索引级别
* max：表示当前跳跃表索引最大级别
*/
int level = 1, max;
/**
* 计算出当前z节点到底应该有多少级别索引，算法：rnd从第二位开始，向后延伸，看有多少个1相连
* 举个例子：
* rnd = 0000 0000 0000 0000 0000 0000 0000 0110 计算出来的level => 3
* rnd = 0000 0000 0000 0000 0000 0000 1111 1110 计算出来的level => 8
*/
while (((rnd >>>= 1) & 1) != 0)
++level;
// 计算得到的 level => 3
//idx：最终指向z节点未处理前后关系的索引，即索引还没有加入到当前层级的索引
Index<K,V> idx = null;
//h：指向head，跳跃表的左上角的index
HeadIndex<K,V> h = head;
// 假设 得到的数是：0b 0000 1111 0000 1111 0000 1111 0000 0110，计算得出的 level = 3
// 假设 h.level = 3 ，该条件成立...
if (level <= (max = h.level)) {
for (int i = 1; i <= level; ++i)
idx = new Index<K,V>(z, idx, null);
// index-3 ← idx
// ↓
// index-2
// ↓
// index-1
// ↓
// z-node
}
// 假设 得到的数是：0b 0000 1111 0000 1111 0000 1111 0000 1110，计算得出的z节点索引 level = 4
// 假设 h.level = 3，会执行到else，z节点的计算出来的索引level大于当前跳跃表的最大索引级别3
else { // try to grow by one level
// level 值被重置了，重置为 原 maxLevel + 1，比如说 原head->index.level = 3, =》 level = 4
level = max + 1; // hold in array and later pick the one to use
// 创建一个index数组，长度是 level + 1,假设 level is 4， 创建的数组长度为 5.
@SuppressWarnings("unchecked")Index<K,V>[] idxs =
(Index<K,V>[])new Index<?,?>[level+1];
// 看完这个for循环 就清楚了...原来 index[0] 的这个数组slot 并没有 使用...只使用 [1,level] 这些数组slot了。
for (int i = 1; i <= level; ++i)
// index-4 ← idx
// ↓
// index-3
// ↓
// index-2
// ↓
// index-1
// ↓
// z-node
idxs[i] = idx = new Index<K,V>(z, idx, null);
for (;;) {
//跳跃表左上角节点
h = head;
//获取跳跃表原索引最大高度
int oldLevel = h.level;
//这个条件一般不会成立，只有并发情况下才有可能成立，暂不考虑
if (level <= oldLevel) // lost race to add level
break;
// newh 最终会指向 最新的 headIndex，马上会看到要给baseHeader提升索引
HeadIndex<K,V> newh = h;
// oldbase 指向 baseHeader 节点。
Node<K,V> oldbase = h.node;
// 升级 baseHeader 索引，升高一级。，即for只会执行一次
// 让升高的索引的右指针指向上面新插入节点z的最高索引
for (int j = oldLevel+1; j <= level; ++j)
newh = new HeadIndex<K,V>(oldbase, newh, idxs[j], j);
// 执行完for循环之后，baseHeader 索引长这个样子..让升高的索引的右指针指向上面新插入节点z的最高索引
// index-4 → index-4
// ↓ ↓
// index-3 index-3 ← idx
// ↓ ↓
// index-2 index-2
// ↓ ↓
// index-1 index-1
// ↓ ↓
// baseHeader .... z-node
// cas成功后，map.head 字段指向 最新的 headIndex，即上图中 baseHeader 的 index-4 节点。
if (casHead(h, newh)) {
// h 指向最新的 index-4 节点， idx 指向 z-node 的index-3 节点。
// 为什么 idx 要指向 z-node 的 index-3 节点？
// 因为从index-3 ~ index-1 的这些z-node的索引节点 都没有插入到 索引链表...接下来要做的事情就是 将 这些 索引节点 插入链表。
h = newh;
idx = idxs[level = oldLevel];
break;
}
}
}
// idx 指向z-node 最上层的 且 尚未与前驱 index 串联起来的 index。
// 情况1：z-node 计算出来的z-level <= headLevel，假设 headLevel = 3, z-level = 3
// => idx -> index-3
// 情况2：z-node 计算出来的z-level > headLevel，假设 headLevel = 3, z-level = 5,
// 程序接下来会重置z-level = headLevel + 1 => 4，并创建出 高度为 4 的index 索引。
// => idx -> index-3
// insertionLevel 代表 z-node 尚未处理 队列关系的 层级...
// 比如 情况1 时，insertionLevel = 3 z-node索引没有超过之前的最大索引级别
// 情况2 时，insertionLevel = 3 z-node索引超过之前的最大索引级别
// find insertion points and splice in
splice: for (int insertionLevel = level;;) {
// baseHeader 最高层的index level 赋值给j。 情况1 时 是 3，情况2 时 是 4
int j = h.level;
for (Index<K,V> q = h, r = q.right, t = idx;;) {
if (q == null || t == null)
break splice;
if (r != null) {
Node<K,V> n = r.node;
// compare before deletion check avoids needing recheck
int c = cpr(cmp, key, n.key);
if (n.value == null) {
if (!q.unlink(r))
break;
r = q.right;
continue;
}
//比较r节点的key与新插入节点z的key大小，如果小于的话，则r,q都向右移
if (c > 0) {
q = r;
r = r.right;
continue;
}
}
// 执行到这里，说明r r节点的key比新插入节点z的key要大，即c < 0
if (j == insertionLevel) {
//连接新插入节点z的索引
if (!q.link(r, t))
break; // restart
if (t.node.value == null) {
findNode(key);
break splice;
}
if (--insertionLevel == 0)
break splice;
}
if (--j >= insertionLevel && j < level)
//继续连接新插入节点z-node的下一级索引，t指向z-node的下一级索引
t = t.down;
//q指向整个跳跃表的索引下一级，继续处理
q = q.down;
r = q.right;
}
}
}
return null;
}

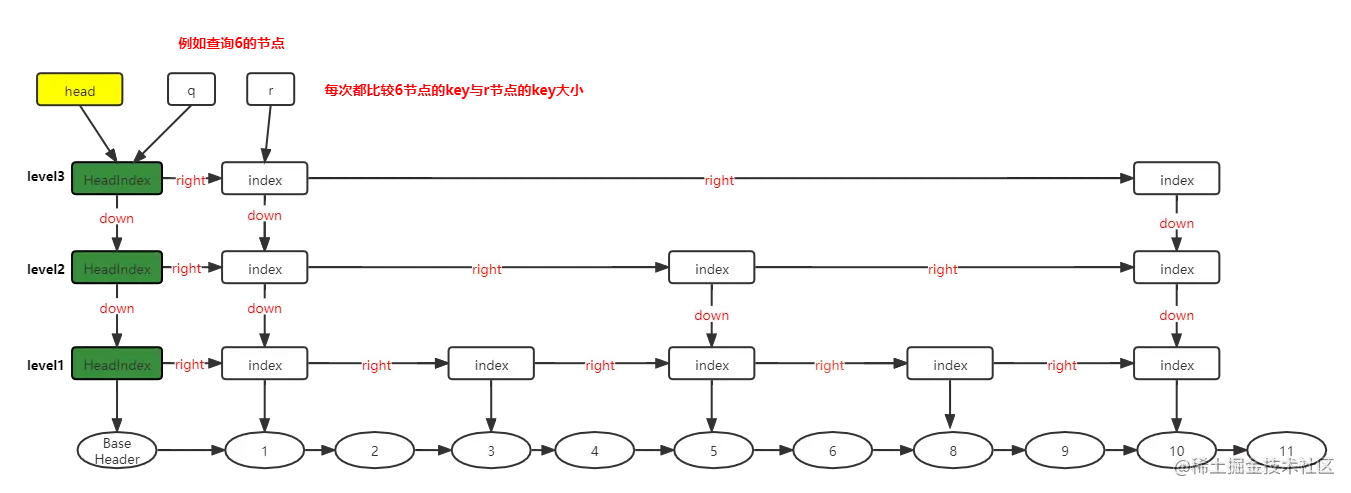

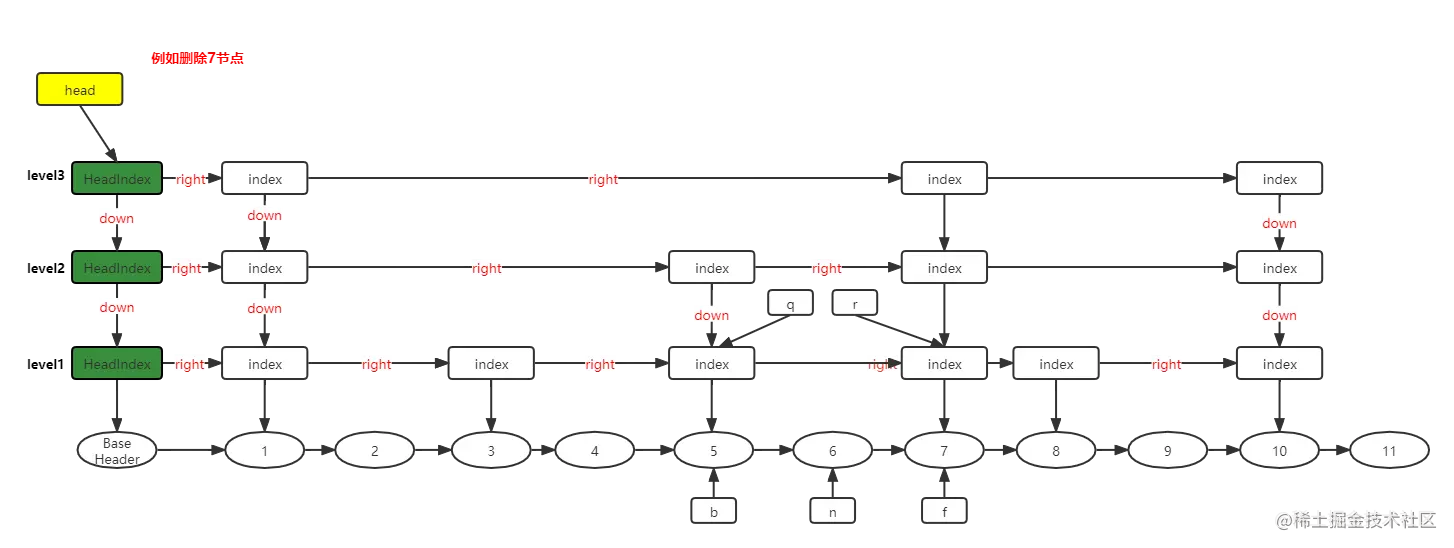

首先还是跟查询操作类似，调用findPredecessor方法先查找到待插入key的前驱节点，举个例子，例如我们想要插入节点7，如下图所示：
接着跟查询操作一样的步骤如下，直接看图：

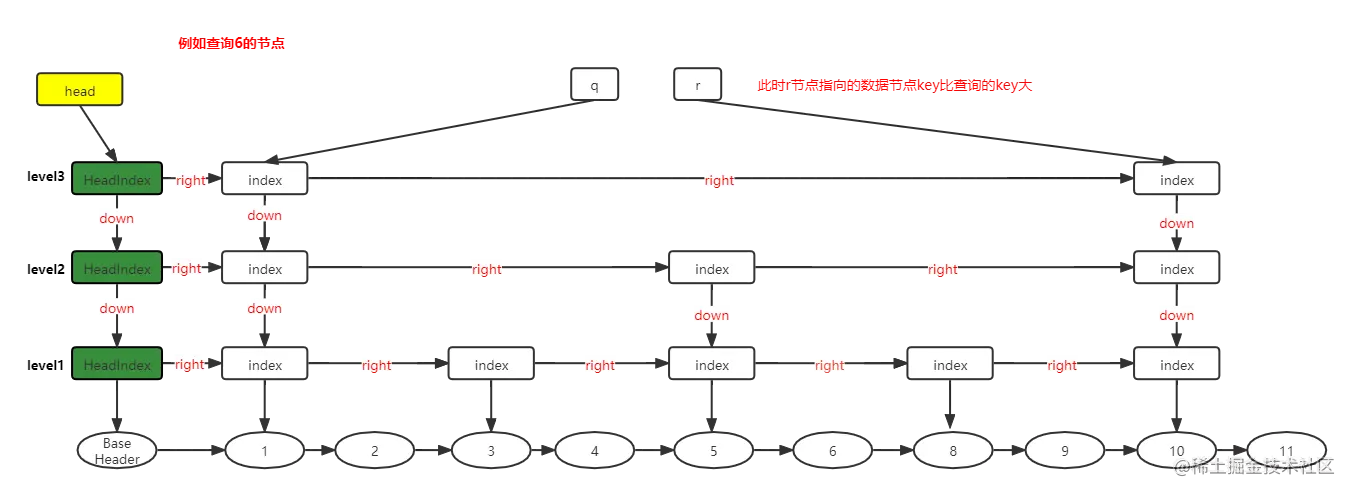

此时
r节点指向数据节点1，节点1的key小于待插入的节点7的key，于是节点q、r同时向右移动。

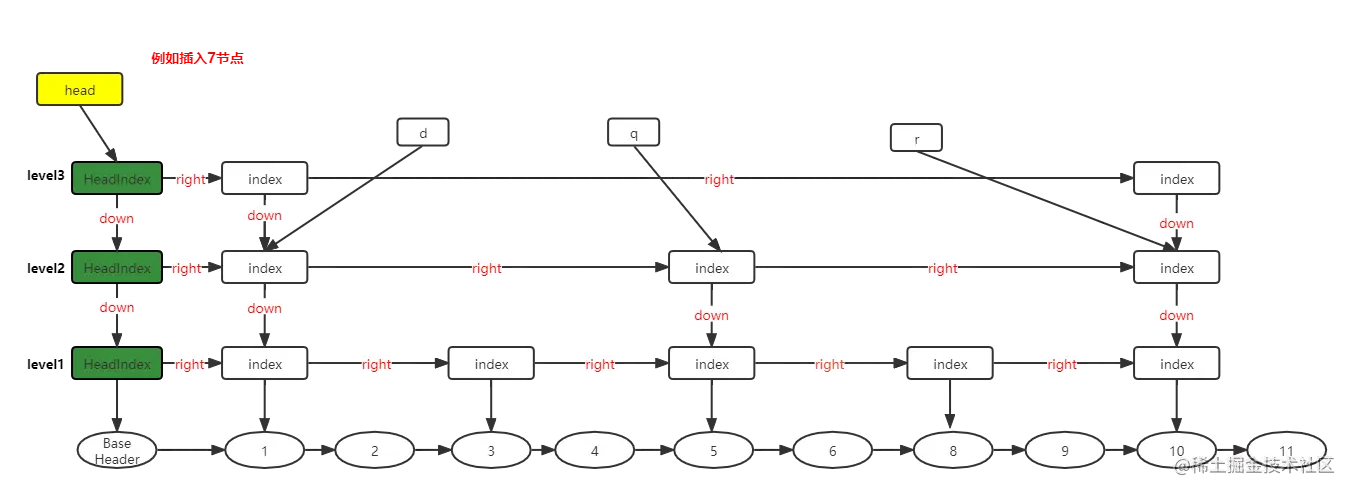

此时r节点指向数据节点10，节点10的key大于待插入节点7的key，于是往下一层索引继续查找，执行的代码如下：
d = q.down;
q = d;
r = d.right;
后面的操作类似
此时r节点的key大于待插入的节点6的key，但是q节点的down指针已为空，此时直接返回q节点指向的节点5。
接着回到doPut方法，先来查看outer循环，如下：
outer: for (;;) {
for (Node<K,V> b = findPredecessor(key, cmp), n = b.next;;) {
//下面为让当前插入的key与节点n作比较
if (n != null) {
Object v; int c;
Node<K,V> f = n.next;
if (n != b.next) // inconsistent read
break;
if ((v = n.value) == null) { // n is deleted
n.helpDelete(b, f);
break;
}
if (b.value == null || v == n) // b is deleted
break;
//如果n节点的key小于待插入的key，则b,n,f节点均向下移动一个节点
if ((c = cpr(cmp, key, n.key)) > 0) {
b = n;
n = f;
continue;
}
//如果待插入的Key与n节点的key的话，直接将数据通过cas方式进行覆盖
if (c == 0) {
if (onlyIfAbsent || n.casValue(v, value)) {
@SuppressWarnings("unchecked") V vv = (V)v;
return vv;
}
break; // restart if lost race to replace value
}
// else c < 0; fall through
}
//创建出z节点，z节点就是待插入的节点
z = new Node<K,V>(key, value, n);
//通过cas方式插入节点z
if (!b.casNext(n, z))
break; // restart if lost race to append to b
break outer;
}
}
首先初始化三个节点b、n、f，n节点为b节点的下一个节点，而f节点为n节点的下一个节点，如下图所示
接着比较节点n与待插入的key的大小，此时n节点的key小于待插入节点的key，于是b、n、f三个节点均向下移动如下图所示
此时n节点的key大于待插入的key，此时执行如下代码，通过cas方式修改b节点的下一个节点为z节点，接着跳出outer循环。
//此时`n`节点的`key`大于待插入的`key`
//创建出z节点，就是待插入的节点
z = new Node<K,V>(key, value, n);
//通过cas方式插入节点z
if (!b.casNext(n, z))
break; // restart if lost race to append to b
/**
* 修改n节点的而下一个节点为z节点
*/
boolean casNext(Node<K,V> cmp, Node<K,V> val) {
return UNSAFE.compareAndSwapObject(this, nextOffset, cmp, val);
}
然后我们知道doPut剩下的代码无非就是判断是否给新插入的节点z创建索引，如果需要创建对应的索引。
首先通过int rnd = ThreadLocalRandom.nextSecondarySeed();计算出一个随机数，接着进行如下判断：
if ((rnd & 0x80000001) == 0) {
//给新插入的节点创建索引
}
如果rnd & 0x80000001) == 0就给新插入的z节点创建索引，我们知道0x80000001 = 1 000 0000 0000 0000 0000 0000 0000 0001即最高位和最后一位为1，其余全部是0，
条件：(rnd & 0x80000001) == 0什么时候成立？
rnd这个随机数最低位和最高位同时是0的时候，条件成立，概率是1/4
举个例子：例如rnd = 0000 0000 0000 0000 0000 0000 0000 0110 = 3条件就成立。
如果条件成立的话，接着计算到底给z节点创建几级索引，代码如下：
/**
* level：表示z（新插入）节点的索引级别
* max：表示当前跳跃表索引最大级别
*/
int level = 1, max;
/**
* 计算出当前z节点到底应该有多少级别索引，算法：rnd从第二位开始，向后延伸，看有多少个1相连
* 举个例子：
* rnd = 0000 0000 0000 0000 0000 0000 0000 0110 计算出来的level => 3
* rnd = 0000 0000 0000 0000 0000 0000 1111 1110 计算出来的level => 8
*/
while (((rnd >>>= 1) & 1) != 0)
++level;
// 计算得到的 level => 3
通过while条件((rnd >>>= 1) & 1) != 0满足几次就创建几级索引。例如：
rnd = 0000 0000 0000 0000 0000 0000 0000 0110计算出来的level => 3rnd = 0000 0000 0000 0000 0000 0000 1111 1110计算出来的level => 8
然后接着比较计算出来的z节点的索引跟现有的跳跃表的索引级别大小。
- 情况一：
z节点计算出来的索引level比跳跃表的level小 - 情况二：
z节点计算处理的索引level比跳跃表的level大。此时会选择最终的level为原来的调表的level + 1
情况一
给z节点创建索引的步骤如下图所示，此时z节点的索引还没有加入跳跃表现有的索引队列中
接着继续执行splice循环，代码如下：
splice: for (int insertionLevel = level;;) {
// baseHeader 最高层的index level 赋值给j。 情况1 时 是 3，情况2 时 是 4
int j = h.level;
for (Index<K,V> q = h, r = q.right, t = idx;;) {
if (q == null || t == null)
break splice;
if (r != null) {
Node<K,V> n = r.node;
// compare before deletion check avoids needing recheck
int c = cpr(cmp, key, n.key);
if (n.value == null) {
if (!q.unlink(r))
break;
r = q.right;
continue;
}
//比较r节点的key与新插入节点z的key大小，如果小于的话，则r,q都向右移
if (c > 0) {
q = r;
r = r.right;
continue;
}
}
// 执行到这里，说明r r节点的key比新插入节点z的key要大，即c < 0
if (j == insertionLevel) {
//连接新插入节点z的索引
if (!q.link(r, t))
break; // restart
if (t.node.value == null) {
findNode(key);
break splice;
}
if (--insertionLevel == 0)
break splice;
}
if (--j >= insertionLevel && j < level)
//继续连接新插入节点z-node的下一级索引，t指向z-node的下一级索引
t = t.down;
//q指向整个跳跃表的索引下一级，继续处理
q = q.down;
r = q.right;
}
}

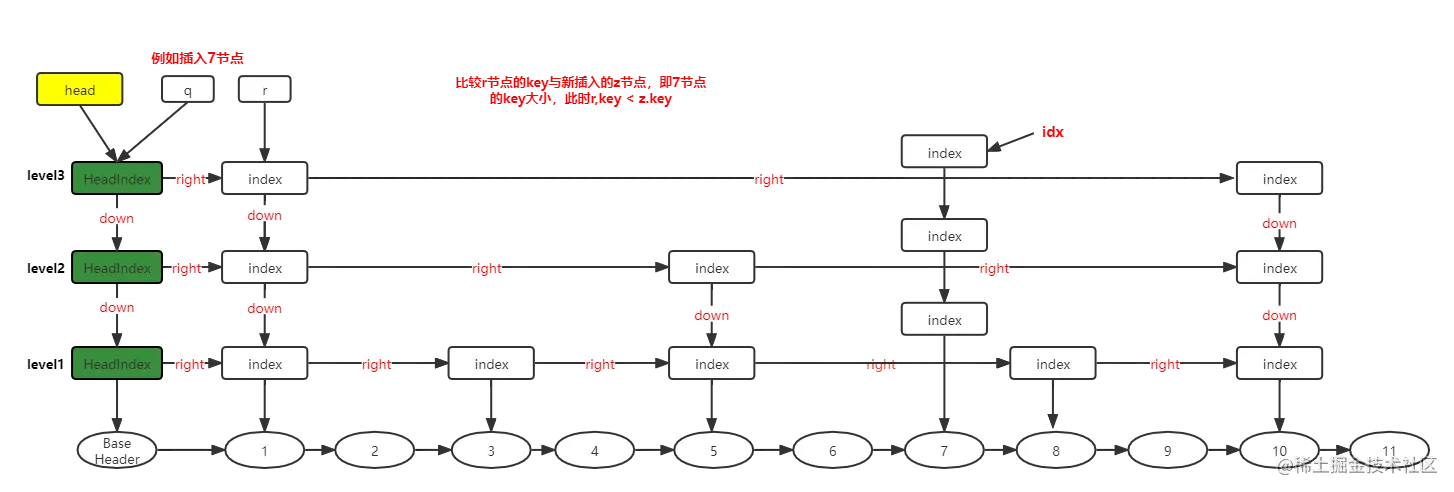

初始化q、r节点如下图所示

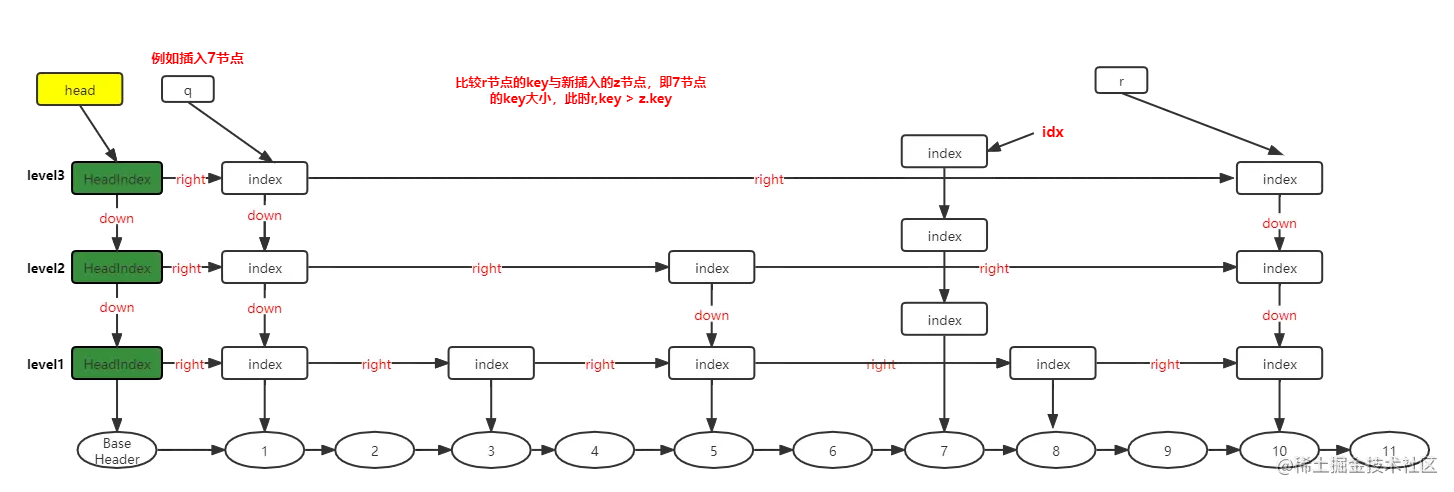

此时r节点的key比新插入z节点，即7节点小，于是两个节点q、t都向右移动如下图所示
此时r节点的key比新插入z节点，即7节点大，执行如下代码：
//将q节点，t节点为idx指向的节点，r节点连接起来
q.link(r, t)
//继续连接新插入节点z-node的下一级索引，t指向z-node的下一级索引
t = t.down;
//q指向整个跳跃表的索引下一级，继续处理
q = q.down;
r = q.right;
此时r节点的key比新插入z节点，即7节点小，于是两个节点q、t都向右移动如下图所示
此时r节点的key比新插入z节点，即7节点大,同理，直接看图
情况二
跟情况一类似，这里就不一一画图了
删除
删除方法完成的任务如下：
-
- 设置指定元素value为null
-
- 将指定node从node链表移除
-
- 将指定node的index节点 从 对应的 index 链表移除
public V remove(Object key) {
return doRemove(key, null);
}
/**
* 删除操作
*/
final V doRemove(Object key, Object value) {
if (key == null)
throw new NullPointerException();
Comparator<? super K> cmp = comparator;
outer: for (;;) {
//找到key对应节点的前驱节点，不一定的真的前驱节点，也可能是前驱结点的前驱节点
for (Node<K,V> b = findPredecessor(key, cmp), n = b.next;;) {
Object v; int c;
if (n == null)
break outer;
Node<K,V> f = n.next;
if (n != b.next) // inconsistent read
break;
if ((v = n.value) == null) { // n is deleted
n.helpDelete(b, f);
break;
}
if (b.value == null || v == n) // b is deleted
break;
if ((c = cpr(cmp, key, n.key)) < 0)
break outer;
if (c > 0) {
b = n;
n = f;
continue;
}
//找到要删除的key节点了
if (value != null && !value.equals(v))
break outer;
//将节点的值设置为null
if (!n.casValue(v, null))
break;
/**
* n.appendMarker(f)：在n节点跟f之间插入一个mark节点，添加mark节点成功，返回true，取反得到false
* b.casNext(n, f)：将b节点的next指针指向f节点，这一步成功，n节点就正式出队了，返回true，取反得到false
*/
if (!n.appendMarker(f) || !b.casNext(n, f))
findNode(key); // retry via findNode
else {
//findPredecessor清楚无效的索引，即上面删除的节点的索引
findPredecessor(key, cmp); // clean index
if (head.right == null)
tryReduceLevel();
}
@SuppressWarnings("unchecked") V vv = (V)v;
return vv;
}
}
return null;
}
同样，首先通过findPredecessor方法查找到要删除key的前驱节点，就不一一画图了，直接看找到的前驱节点的图，如下：
接比较n节点的key与待删除的key的大小，此时n节点的key小于待删除的key，即7节点的key，于是将b、n、f三个节点都向右移动，如下图：
此时n节点的key跟待删除的key一样，于是执行如下代码：
//将节点的值设置为null
if (!n.casValue(v, null))
break;
/**
* n.appendMarker(f)：在n节点跟f之间插入一个mark节点，添加mark节点成功，返回true，取反得到false
* b.casNext(n, f)：将b节点的next指针指向f节点，这一步成功，n节点就正式出队了，返回true，取反得到false
*/
if (!n.appendMarker(f) || !b.casNext(n, f))
findNode(key); // retry via findNode
else {
//findPredecessor清楚无效的索引，即上面删除的节点的索引
findPredecessor(key, cmp); // clean index
if (head.right == null)
tryReduceLevel();
}
/**
* 创建一个mark节点
*/
boolean appendMarker(Node<K,V> f) {
return casNext(f, new Node<K,V>(f));
}
最后再调用findPredecessor清楚无效的索引，即上面删除的节点的索引。
private Node<K,V> findPredecessor(Object key, Comparator<? super K> cmp) {
if (key == null)
throw new NullPointerException(); // don't postpone errors
for (;;) {
//r为q节点的右指针指向的节点，r为当前比较节点
for (Index<K,V> q = head, r = q.right, d;;) {
if (r != null) {
Node<K,V> n = r.node;
K k = n.key;
//该节点已经删除，需要删除其对应的索引
if (n.value == null) {
//该节点已经删除，需要删除其对应的索引
if (!q.unlink(r))
break; // restart
r = q.right; // reread r
continue;
}
if (cpr(cmp, key, k) > 0) {
q = r;
r = r.right;
continue;
}
}
//d节点赋值为为q节点为正下方节点，即下一级索引的正下方节点
if ((d = q.down) == null)
return q.node;
q = d;
r = d.right;
}
}
}
重点靠如下代码块删除索引的：
//该节点已经删除，需要删除其对应的索引
if (n.value == null) {
//该节点已经删除，需要删除其对应的索引
if (!q.unlink(r))
break; // restart
r = q.right; // reread r
continue;
}
final boolean unlink(Index<K,V> succ) {
return node.value != null && casRight(succ, succ.right);
}

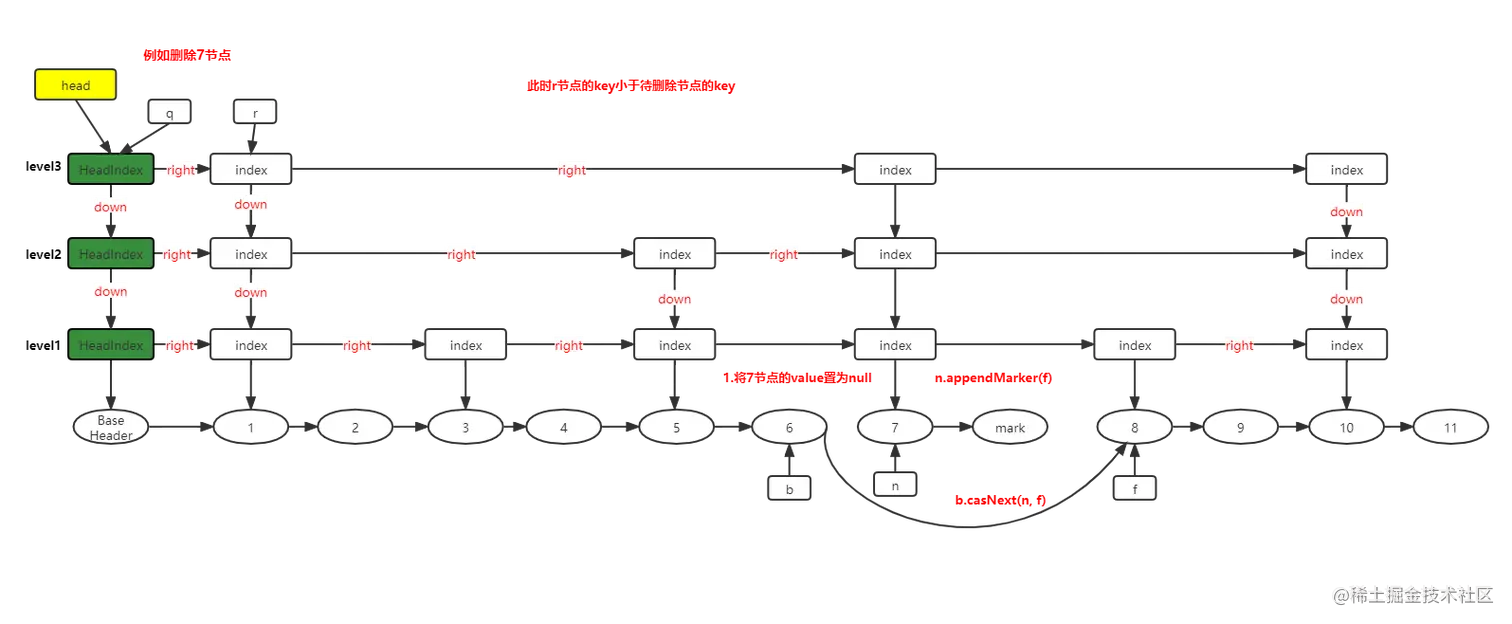

我们知道在上面已经将待删除的7节点的value置为null了，直接看图：
此时r节点的key小于待删除节点的key，于是r、q节点都向右移动。

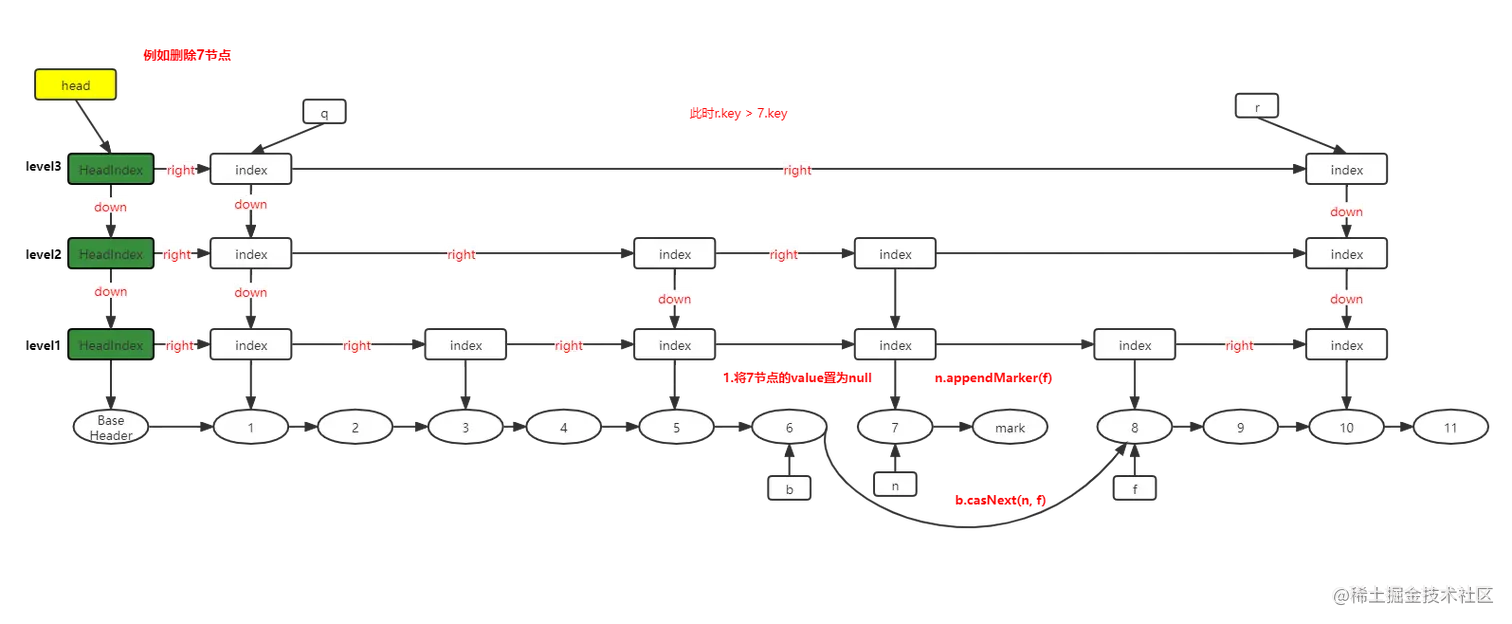

此时r,n节点指向的数据节点的value值为null于是执行上面的q.unlink(r)代码，将q的右指针指向r的右指针指向的节点，即就是删除了该level上的7节点的索引节点，如下图所示

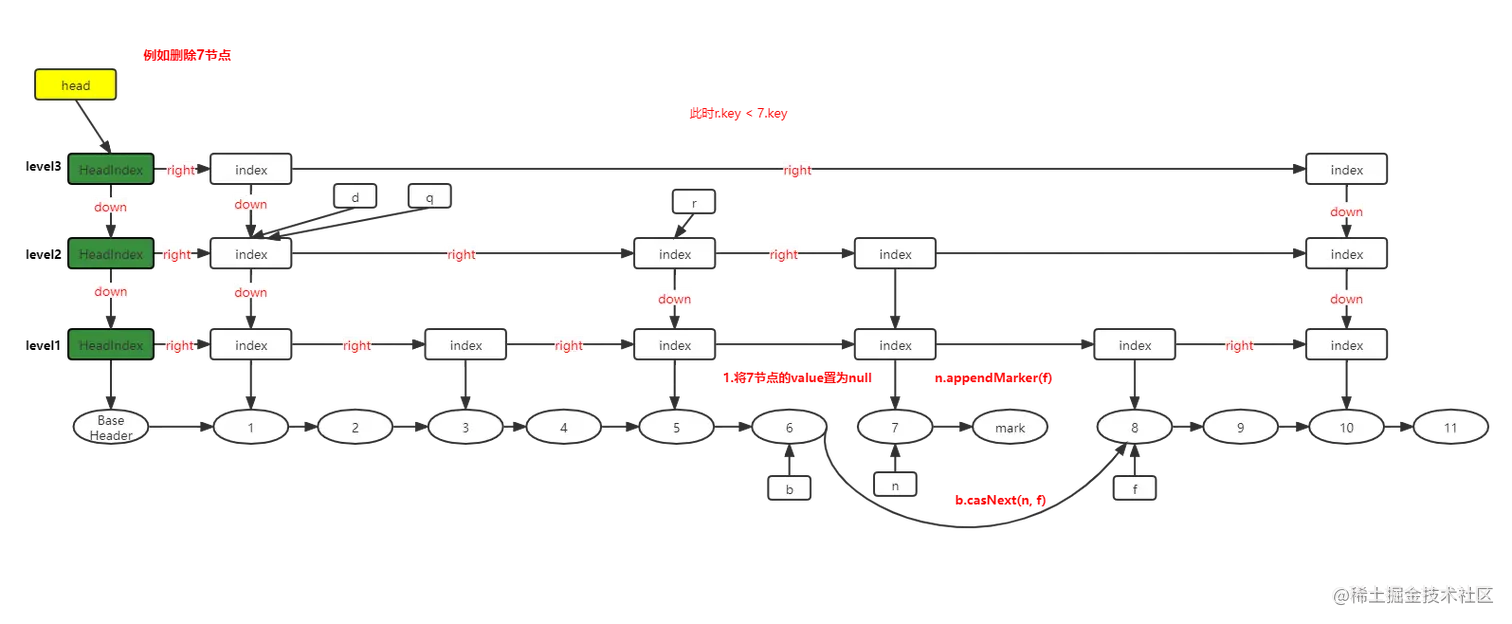

此时r节点的key大于待删除节点的key，于是往下一索引走，如下图所示
此时r节点的key小于待删除节点的key，于是r、q节点都向右移动。
此时r,n节点指向的数据节点的value值为null于是执行上面的q.unlink(r)代码，将q的右指针指向r的右指针指向的节点，即就是删除了该level上的7节点的索引节点，如下图所示
后续操作同理，最终将7节点的索引一一删除完，最终的图下所示
