iOS进阶 -- @synchornized原理分析

奔跑的不将就
579 阅读7分钟

一、iOS中锁的性能对比

多线程编程都会涉及到线程安全的问题，实现线程安全的一个很重要的方式就是加锁。在iOS中有常见的锁有如下几种：

  • OSSpinLock
  • dispatch_semaphore_t 信号量
  • os_unfair_lock
  • pthread_mutex_t
  • NSLock
  • NSCondition
  • pthreadMutexRecurive
  • NSRecursiveLock
  • NSConditionLock
  • @synchronized

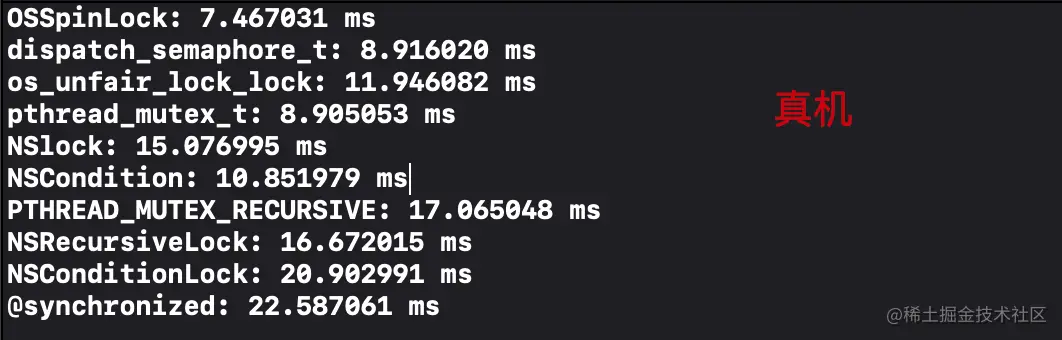

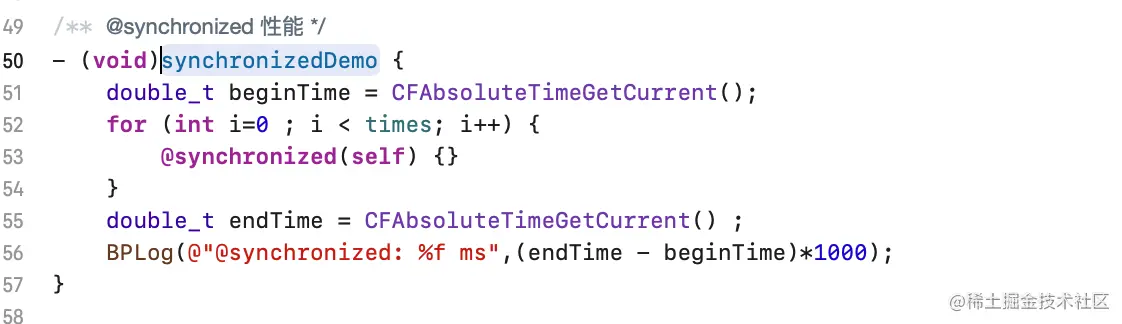

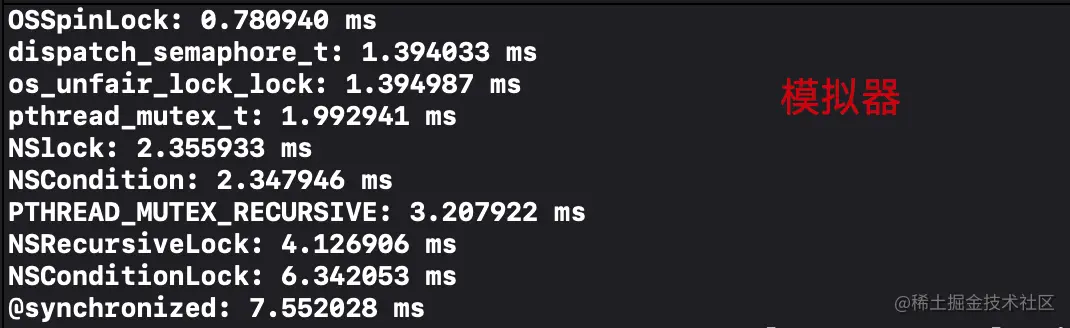

针对这几种锁，设计一个Demo来测试其性能，使用for循环100000次，在循环体中只做加锁和解锁操作，在循环体开始前记录开始时间，结束后记录结束时间，逻辑以dispatch_semaphore_t的demo为例，其余锁的测试逻辑也与之相同，写法不同而已，代码如下: Xnip2021-12-03_12-58-09.png 分别在iPhone 12 Pro的真机和模拟器上运行，运行结果如下所示：

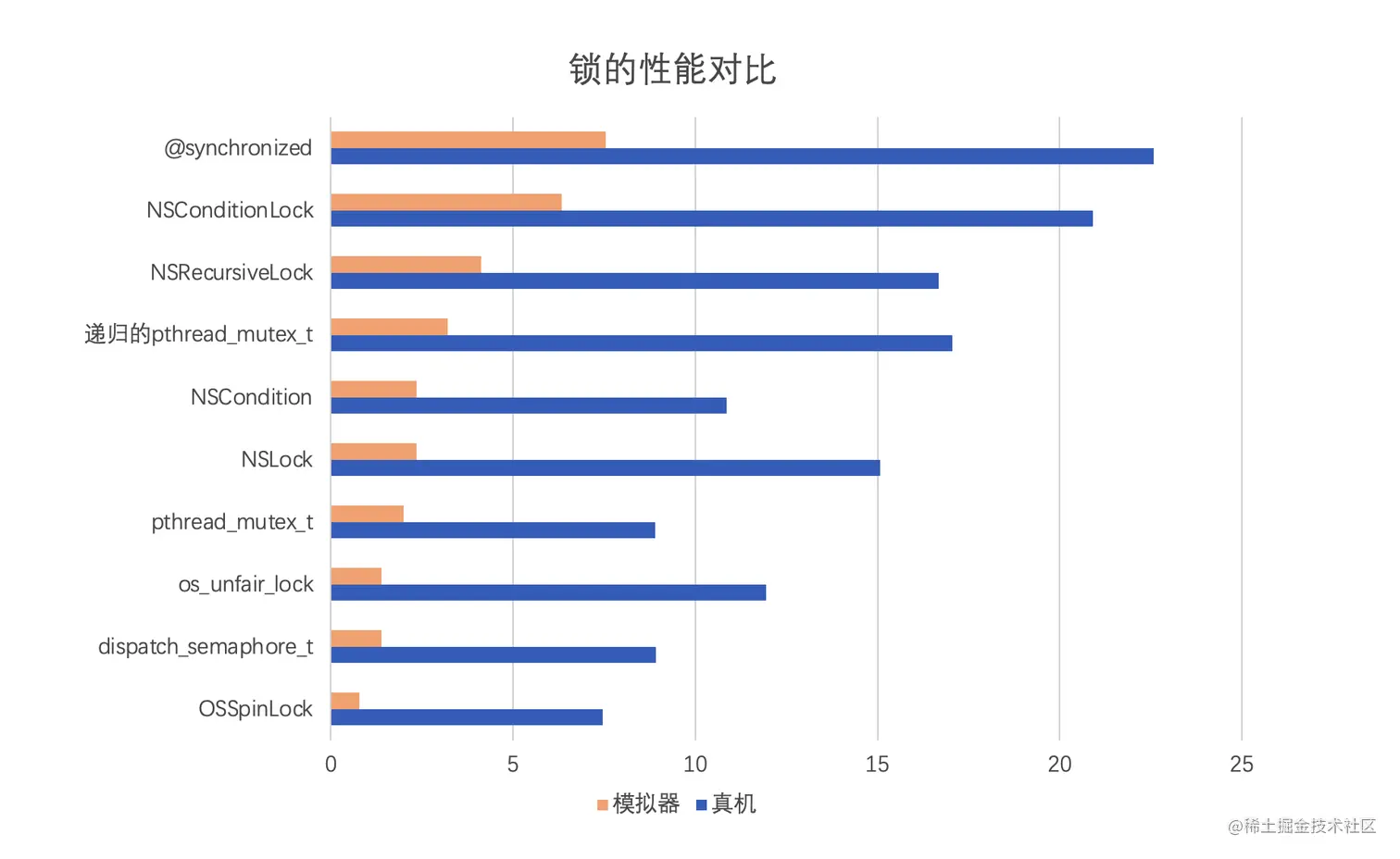

将上述结果做成图表如下：


通过上述的数据可以发现，同一种锁在真机和模拟器上的性能表现差距还是比较大的，不过大致的趋势是一致的（不同测试设备得到的结果可能会有差异）。

二、@synchronized使用及源码定位

上一节探索了iOS中各种锁的性能，本节回归文章的主题，开始探索@synchronized这种加锁方式。对比各种锁的性能可以发现，@synchronized的性能并不出众，但是这种锁并没有被废弃，而且使用频率还颇高，说明其自有优势。下面一起来探索吧，关注点有如下几点，在之后的内容中都会一一回答：

  • 问题1: 如果传入nil，是否安全
  • 问题2: 是否递归可重入
  • 问题3: 底层的数据结构如何，怎样进行加解锁

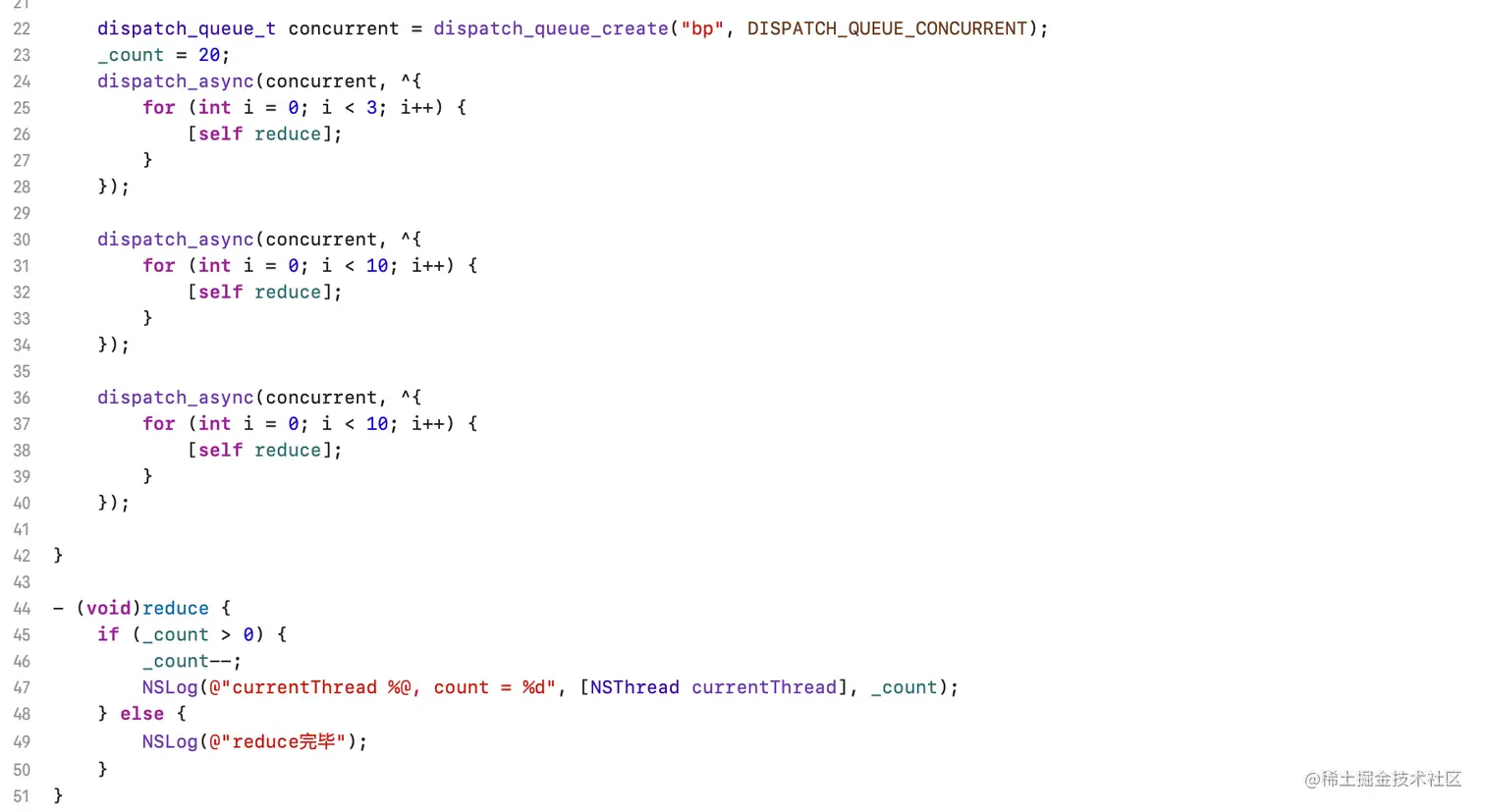

首先看下@synchronized如何使用，先看下不加@synchronized的情况，代码如下：

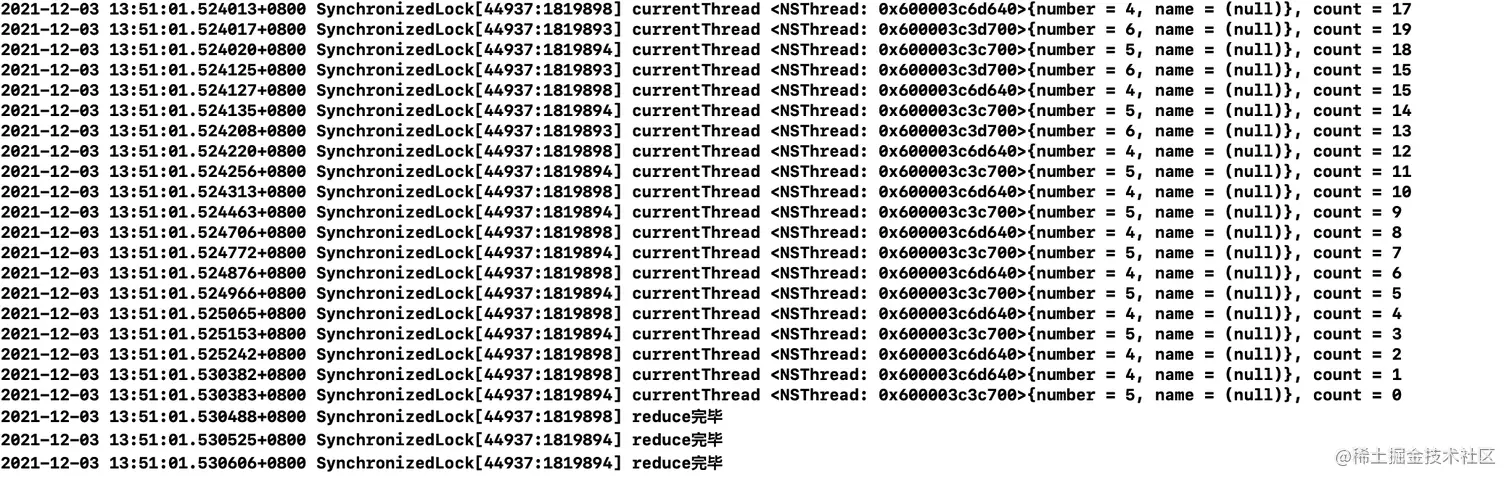

如果是上述代码其执行结果很大可能是乱序的，如下图所示：

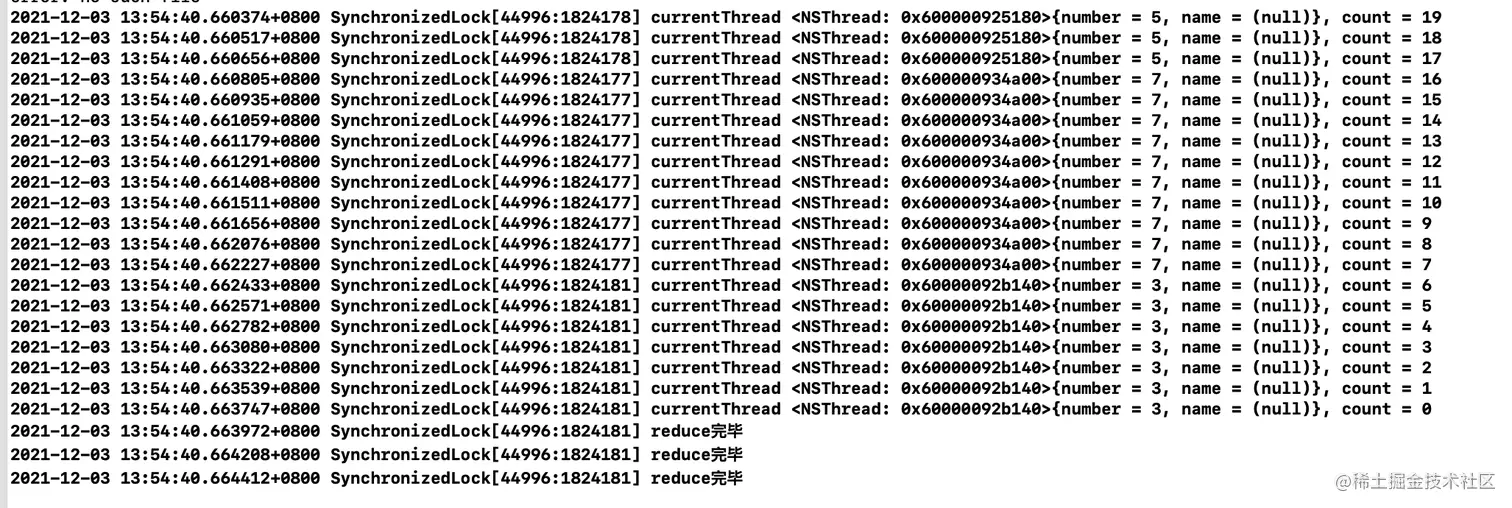

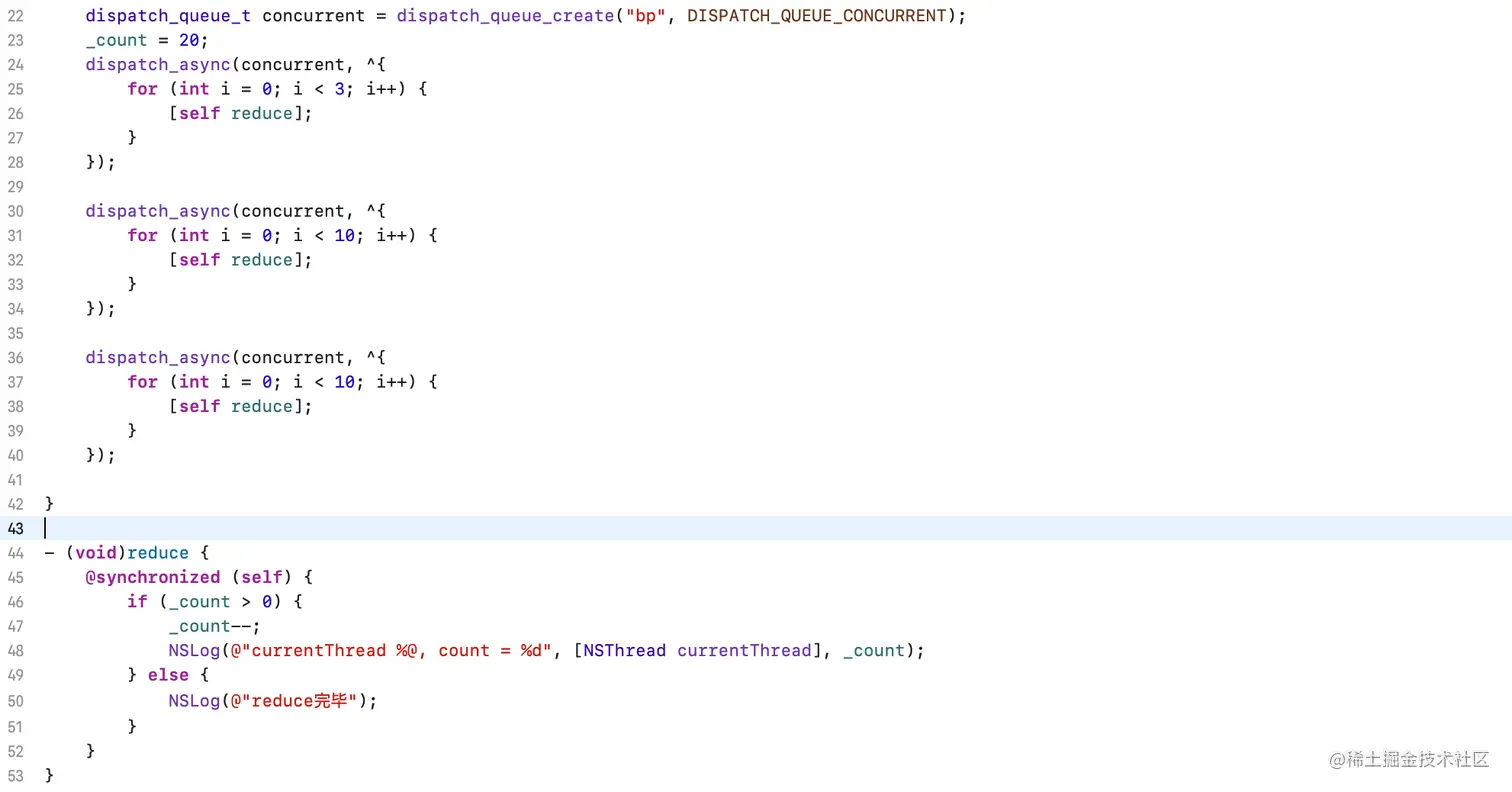

很显然这样的写法存在线程安全的问题，17都跑到19前面了，此时可以通过@synchronized加锁，代码如下： Xnip2021-12-03_13-52-10.png 此时的执行结果如下：


可见加了锁后，虽然会开启线程，但是结果是正确的，不会出现乱序的现象。这里可以把@synchronized包裹的代码块看作一个临界区，对这个区域上锁，就可以保证不会出现线程安全问题。

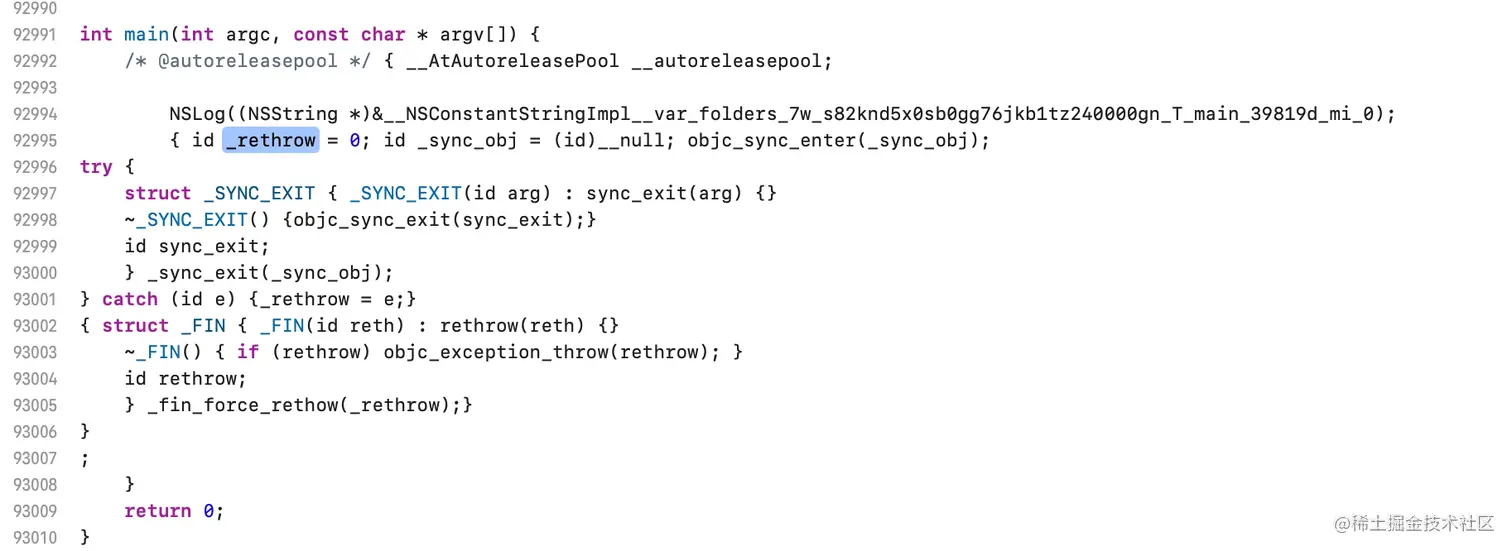

知道了@synchronized的用法，那么@synchronized的原理是怎样的，还需要继续探索。首先，我们可以探索下@synchronized的本质，新建一个空的Mac工程，写下一个空的@synchronized代码块，然后通过clang看下底层是怎样的表现，结果如下：


经过整理和简化，可以发现关于@synchronized的两个关键代码：

objc_sync_enter()
objc_sync_exit()

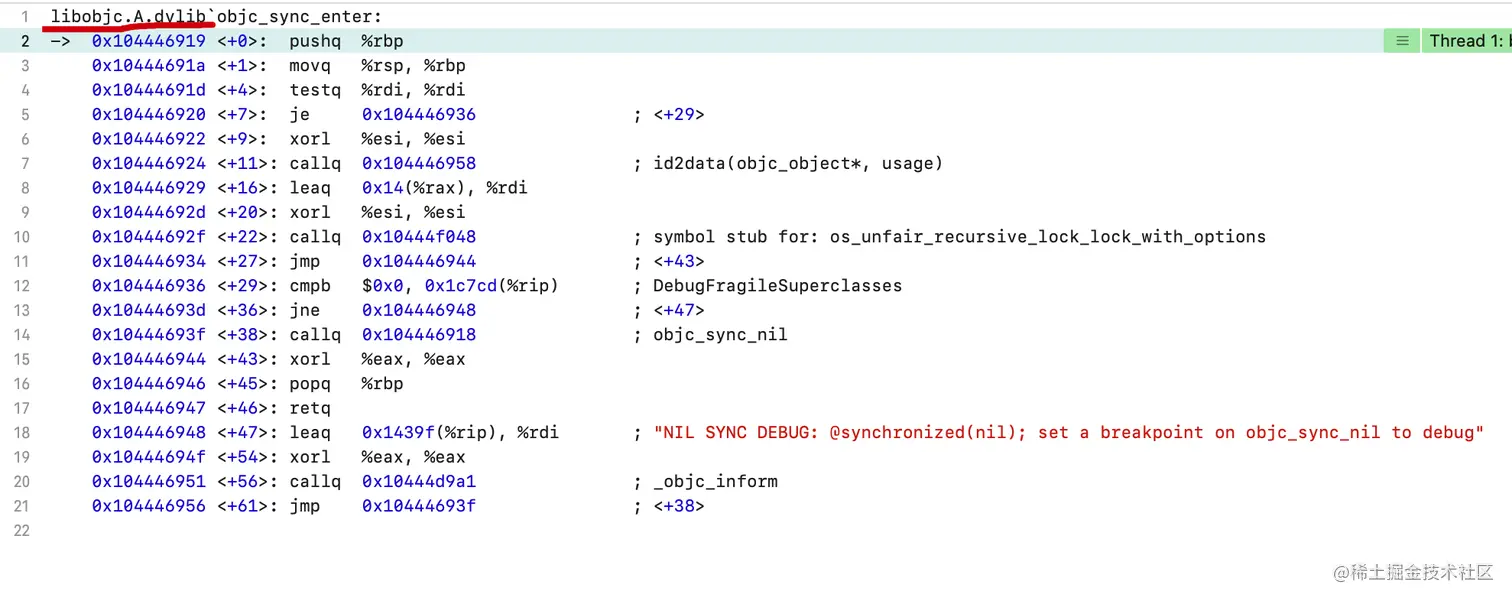

给这两个函数添加符号断点，进入如下代码：


由图可以定位到@synchronized的源码是在Objc源码中，下面我们一起看下@synchronized源码中是如何实现加锁和解锁的。

三、@synchronized源码分析

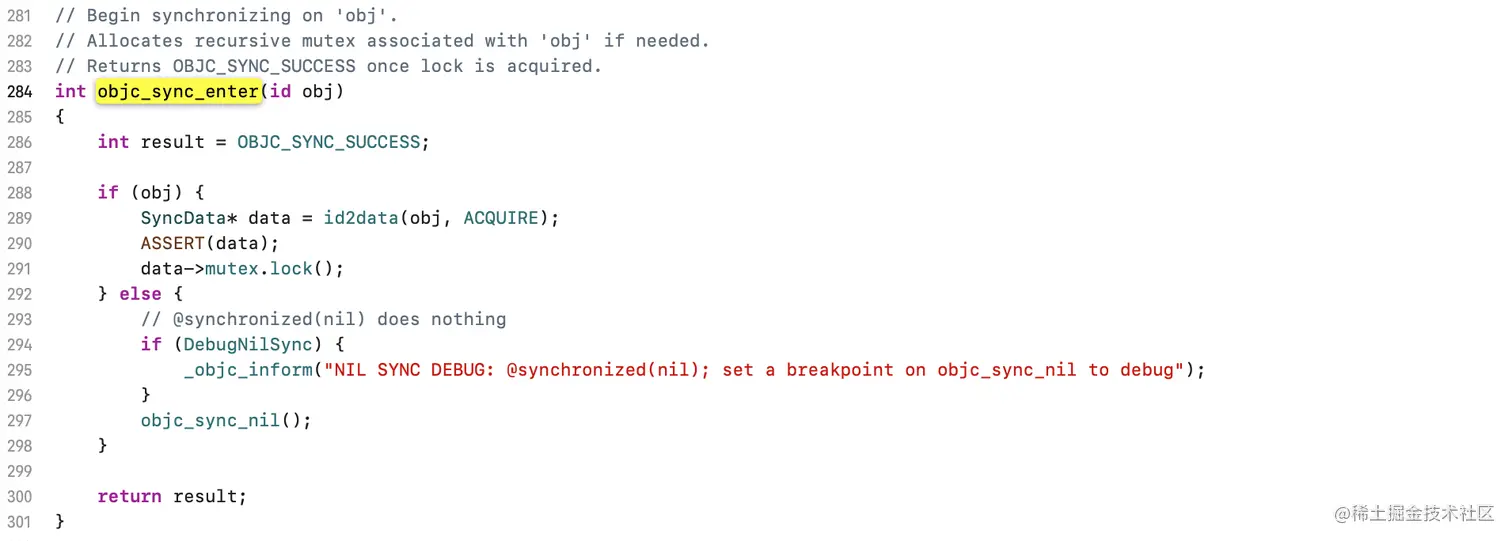

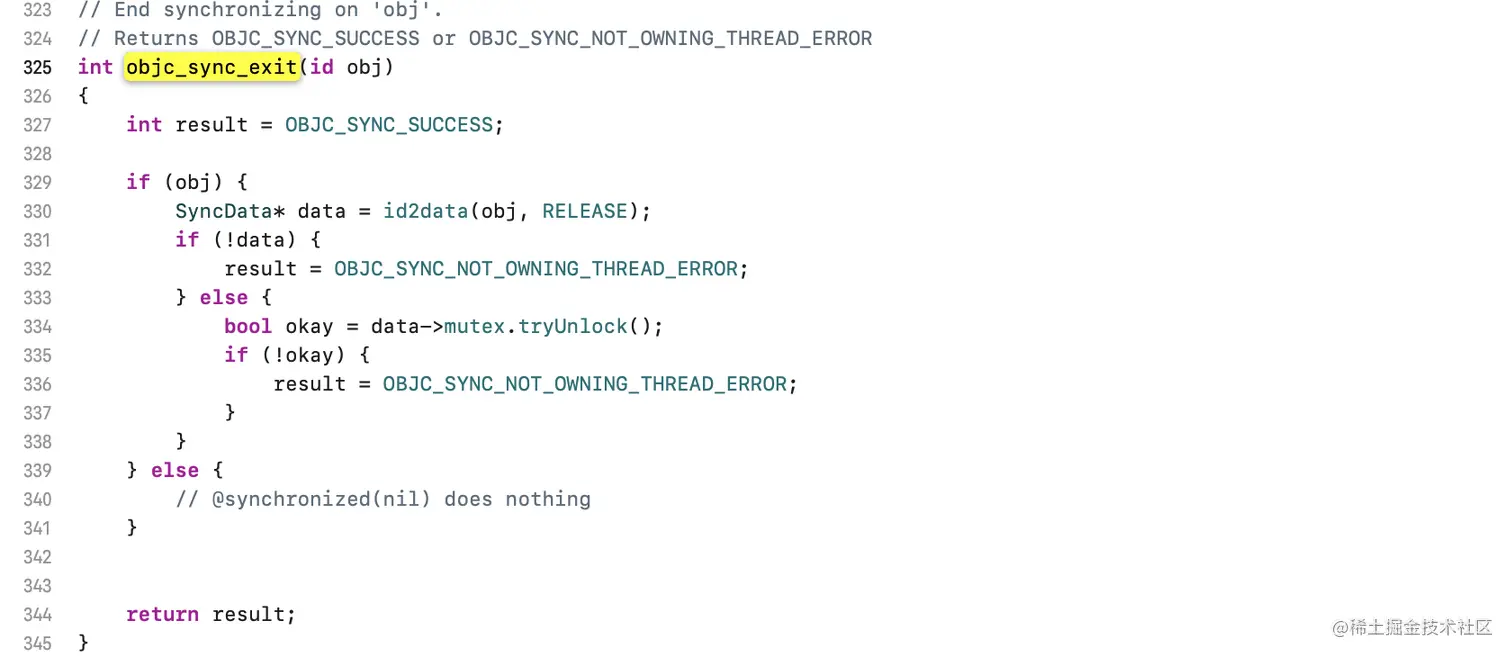

上一小节中定位了@synchronized是在Objc源码中，本小节就来探索下其源码实现。打开objc4-818.2源码，全局搜索objc_sync_enter和objc_sync_exit，得到如下源码：



两个函数分别是加锁和解锁的操作，内部实现流程类似，这里可以放在一起分析。根据源码显示，当obj传入为nil时，objc_sync_exit什么都不会做，objc_sync_enter会调用objc_sync_nil();函数，进入该函数可以发现其实现如下：

BREAKPOINT_FUNCTION(
    void objc_sync_nil(void)
);

#define BREAKPOINT_FUNCTION(prototype)                             \

    OBJC_EXTERN __attribute__((noinline, used, visibility("hidden"))) \

    prototype { asm(""); }

最终调用BREAKPOINT_FUNCTION的宏定义，相当于如下的调用方式，也就是说不会做任何事。

void objc_sync_nil(void) { asm(""); }

当obj值不为nil时，两个函数都调用id2data函数，并返回一个SyncData指针，下面根据这两个线索看下@synchronized底层的数据结构。

3.1 @synchronized底层数据结构分析

上一小节有两个线索，SyncData类型和id2data函数。我们先看下SyncData类型的数据结构，在源码中定义如下：

typedef struct alignas(CacheLineSize) SyncData {
    struct SyncData* nextData;
    DisguisedPtr<objc_object> object;
    int32_t threadCount;  // number of THREADS using this block
    recursive_mutex_t mutex;
} SyncData;

其中recursive_mutex_t mutex表明了@synchronized是一个递归锁，至此解决了问题1和问题2。其他的成员表示什么意思呢？先不妨猜想，object表示上锁的对象，nextData指向下一个结点，猜想这是一个链表的结点。先继续往下分析。

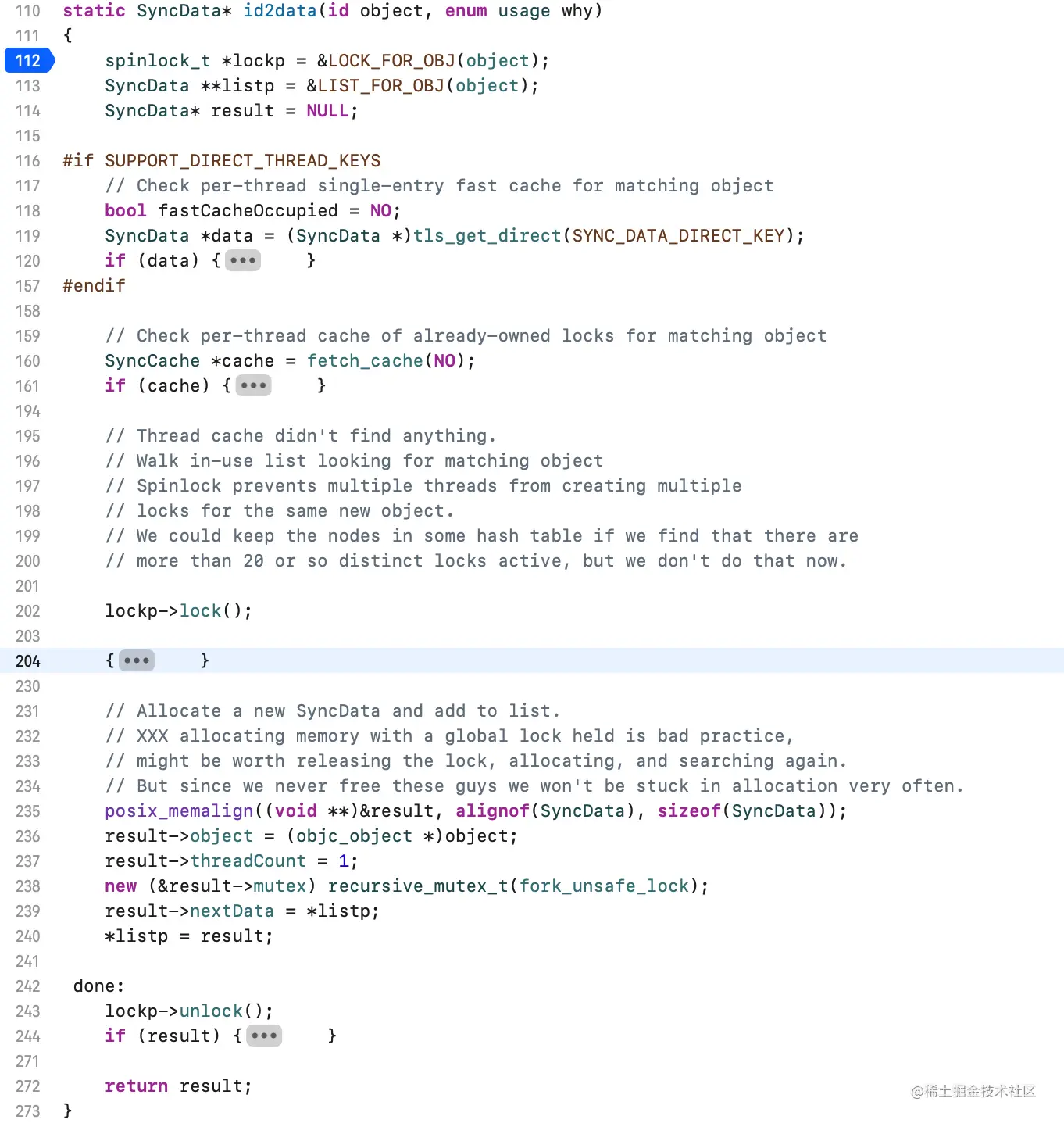

进入id2data函数，可以看到如下代码：

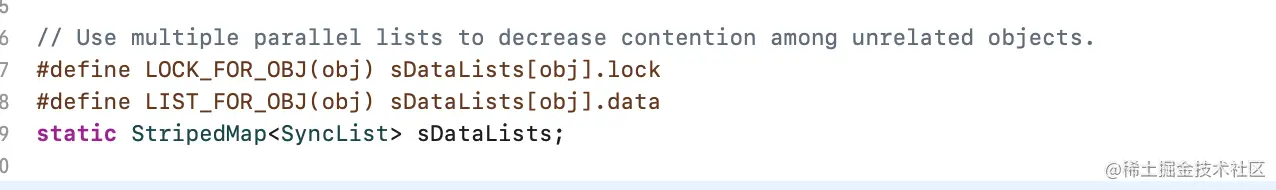

由于代码过多，所以折起来一部分。看代码前两句，根据object取出两个数据，进入宏定义查看，代码如下：

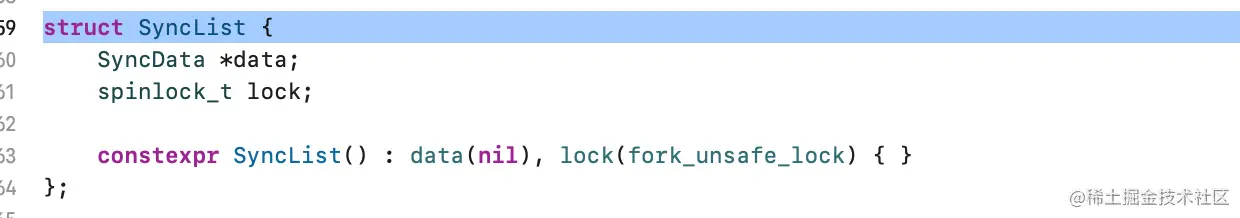

可以发现，数据是从一个全局静态变量sDataLists中取出的，而sDataLists是一个StripedMap<SyncList>类型，很显然SyncList是一个泛型，源码中其定义如下：

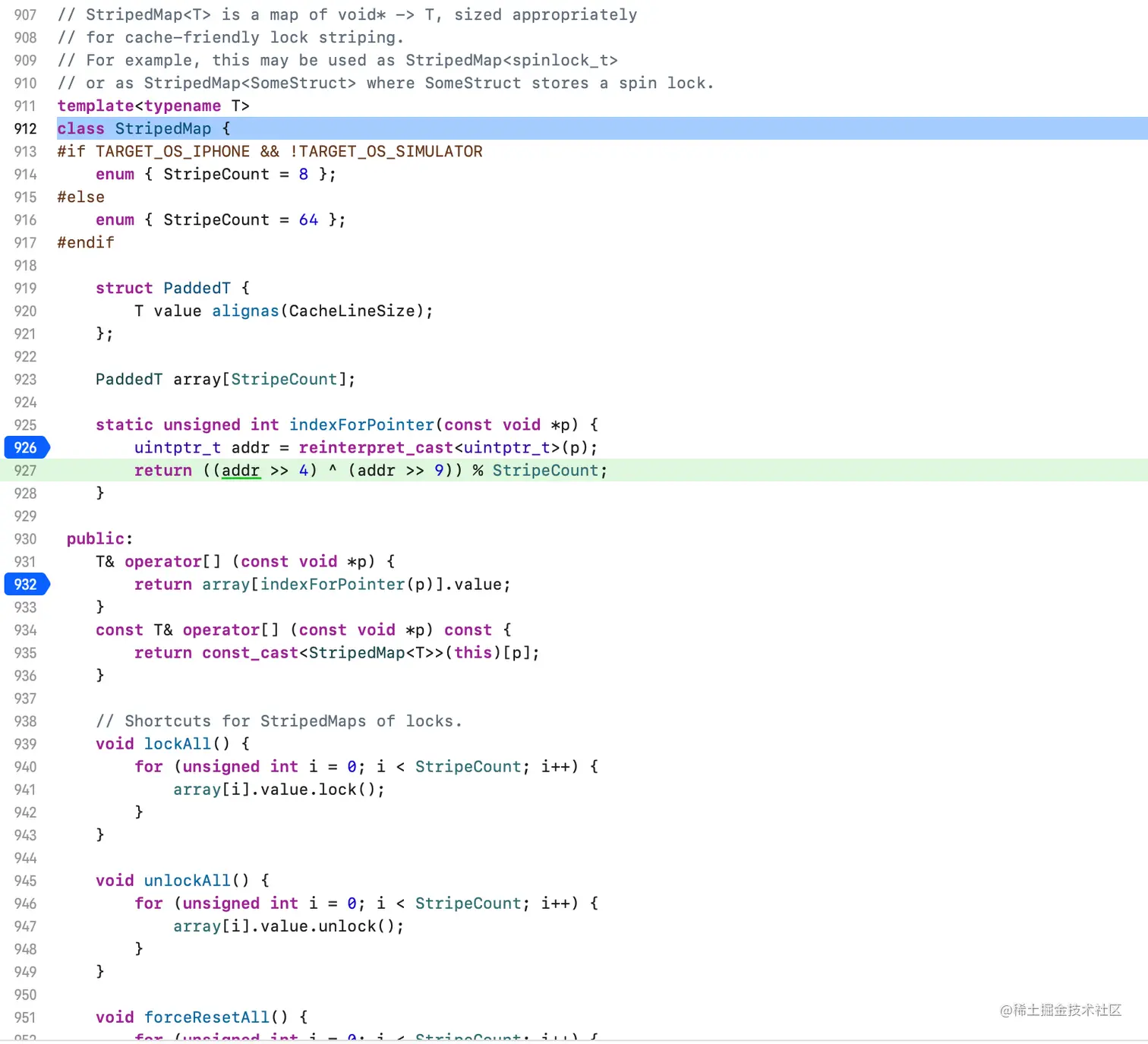

再查看StripedMap，其定义如下：


原来StripedMap是一个模板类，其内部创建了一个PaddedT结构体，并创建了一个PaddedT类型的数组，其实就是传入泛型的数组，在这里就是一个SyncList类型数组，而SyncList内部包含一个SyncData类型成员。

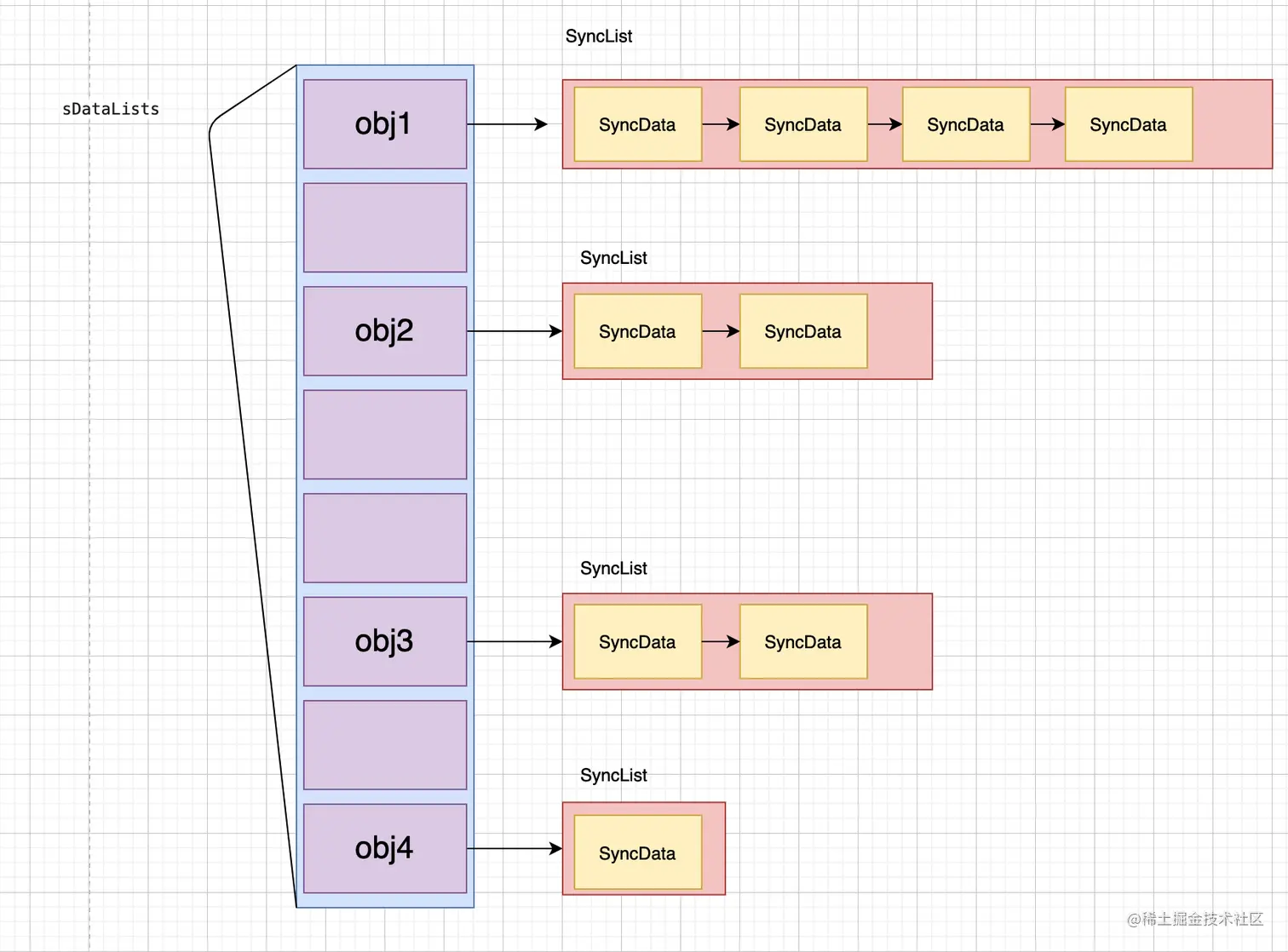

注意观察可以发现，StripedMap取下标的方式并不是直接使用数字，而是根据indexForPointer函数计算得到，很显然这是一个哈希函数，即StripedMap实际是一个哈希表，这一点在下一节中的源码流程中也可以验证。由此，可以发现@synchronized的底层结构如下图所示：


  • sDataLists是一个哈希表，采用拉链法解决哈希冲突
  • 每个item以上锁的对象为key，存储一个SyncList，这是一个链表结构
  • 每一个结点存储一个SyncData，这个结点表示对该对象上的一个锁

3.2 id2data函数流程分析

根据上小节中id2data函数的定义，可以发现该函数折叠的代码从上到下可以分为四个部分

  • 从TLS中取出数据及操作
  • 从Cache中取出数据及操作
  • 遍历链表，看上锁对象object是否已经存入sDataLists，并操作lockCount
  • object没有上过锁，因此进行第一次上锁

3.2.1 第一次加锁

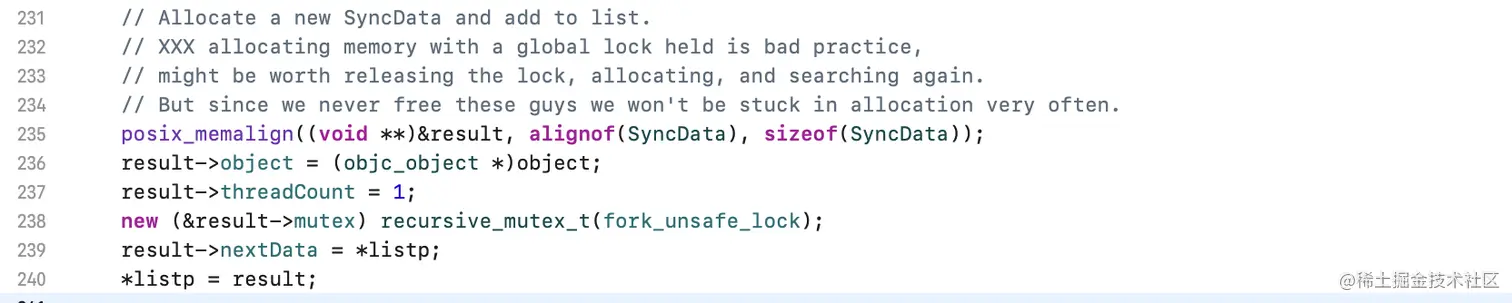

给一个没上过锁的对象加锁，然后调试源码发现，第一次走的代码如下：


这里会创建一个新的SyncData，并赋值给result，然后将result->object指向当前上锁的对象，同时threadCount默认置为1，因为虽然是第一次加锁，但是肯定会在某一个线程中的。

最后两句代码result->nextData = *listp;和*listp = result;，这是单链表的头插法，也从侧面说明了sDataLists中每个item是单链表的形式存储。

至此，第一次加锁完成，下面会将result存入 TLS 或者 Cache。

3.2.2 从TLS和Cache中获取SyncData

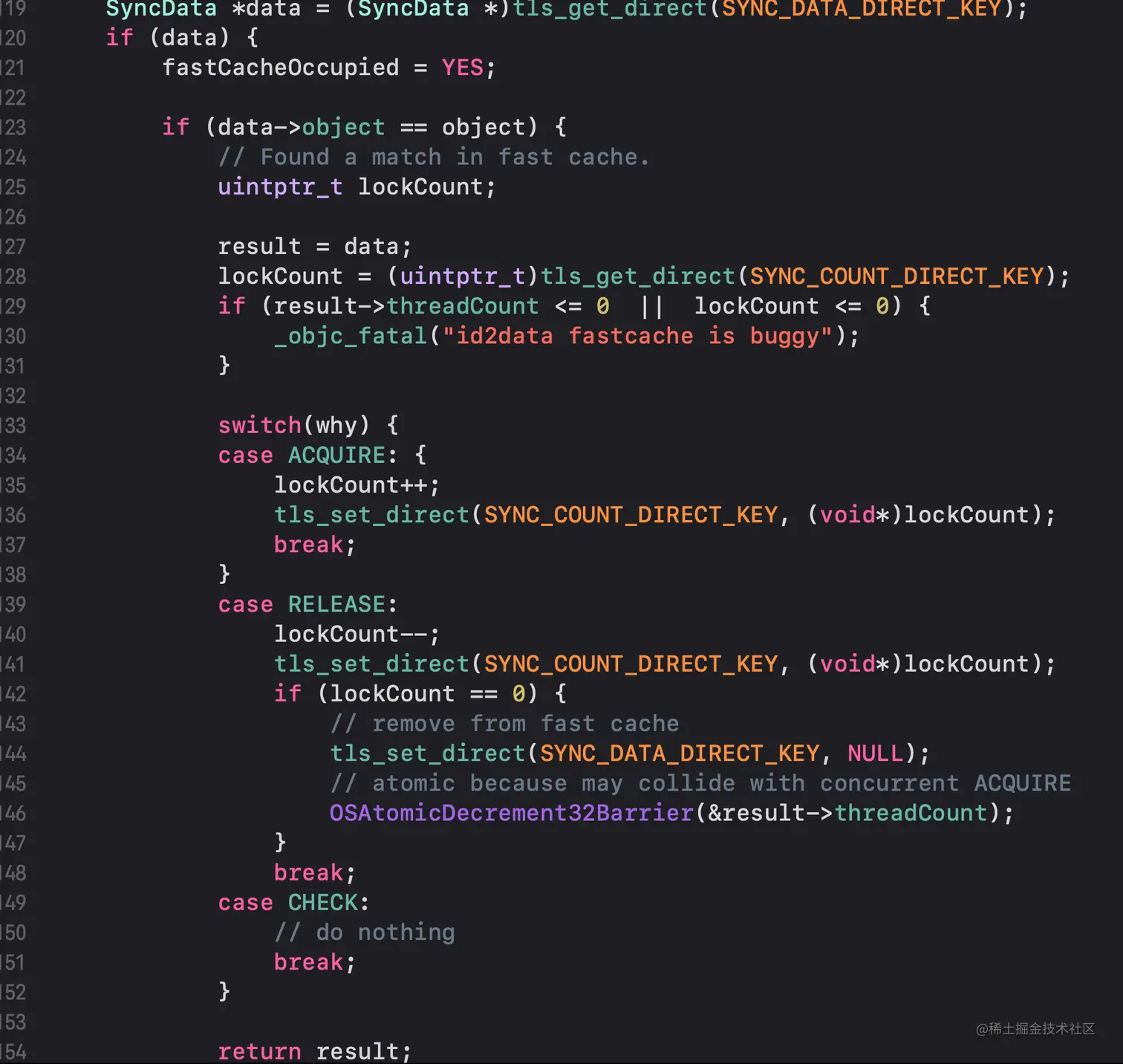

TLS全称Thread Local Storage，中文线程局部存储，是某些操作系统为线程单独提供的私有空间，不过空间有限。也就是说，如果操作系统支持TLS，线程会有一个私有空间，该空间中可以存储加锁的信息，即SyncData。该部分的代码如下：


可以看见如果是同一个加锁对象，则将data赋值给result，同时根据外部传入的why判断执行何种操作，ACQUIRE执行加锁，lockCount加1，并更改TLS；如果是RELEASE，则执行解锁操作，lockCount减1，当lockCount减到0时，移除缓存，并调用原子函数OSAtomicDecrement32Barrier处理线程数量。

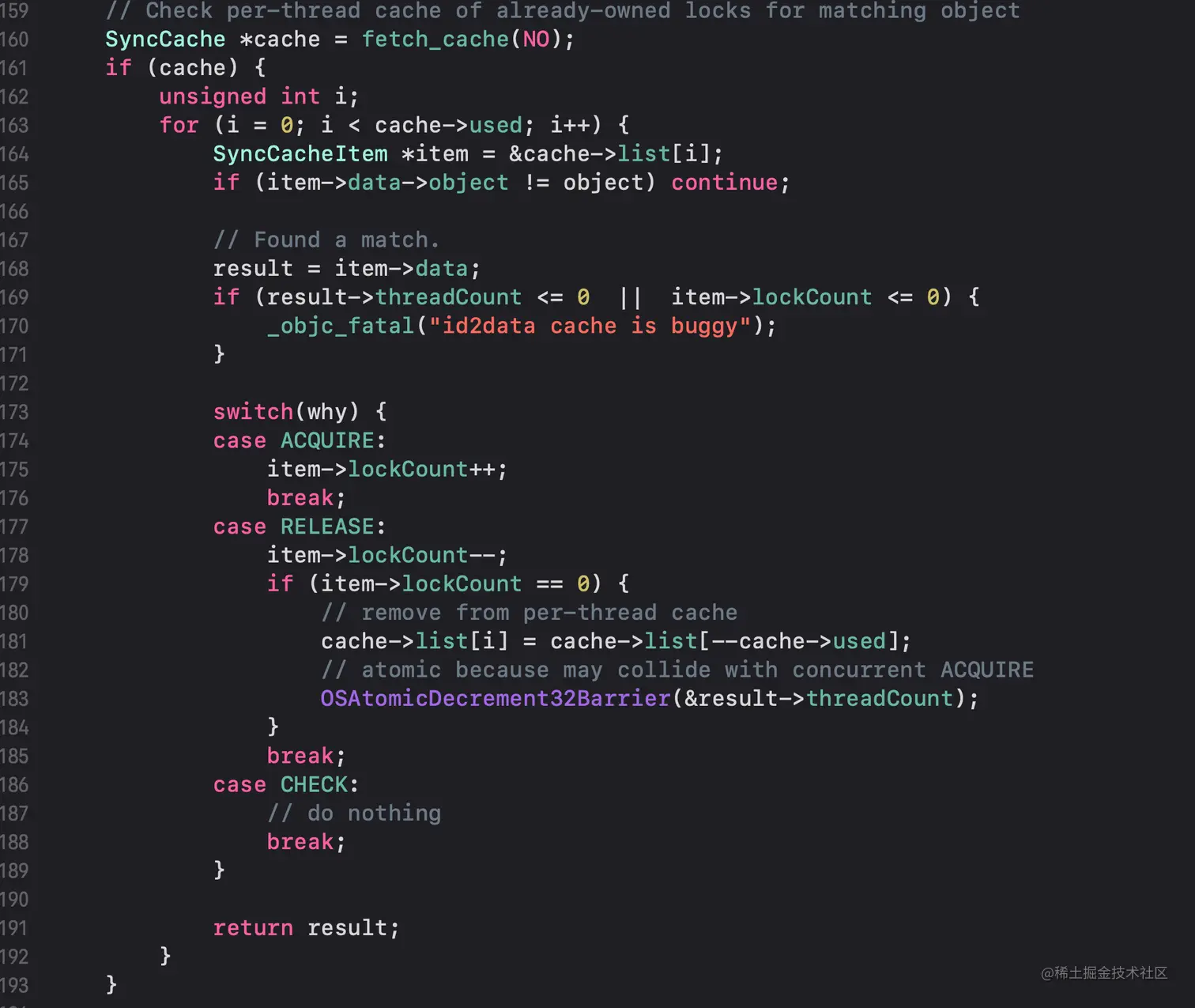

Cache了获取代码如下，其逻辑与TLS类似：


3.2.3 对于加锁对象是否使用过的判断和处理

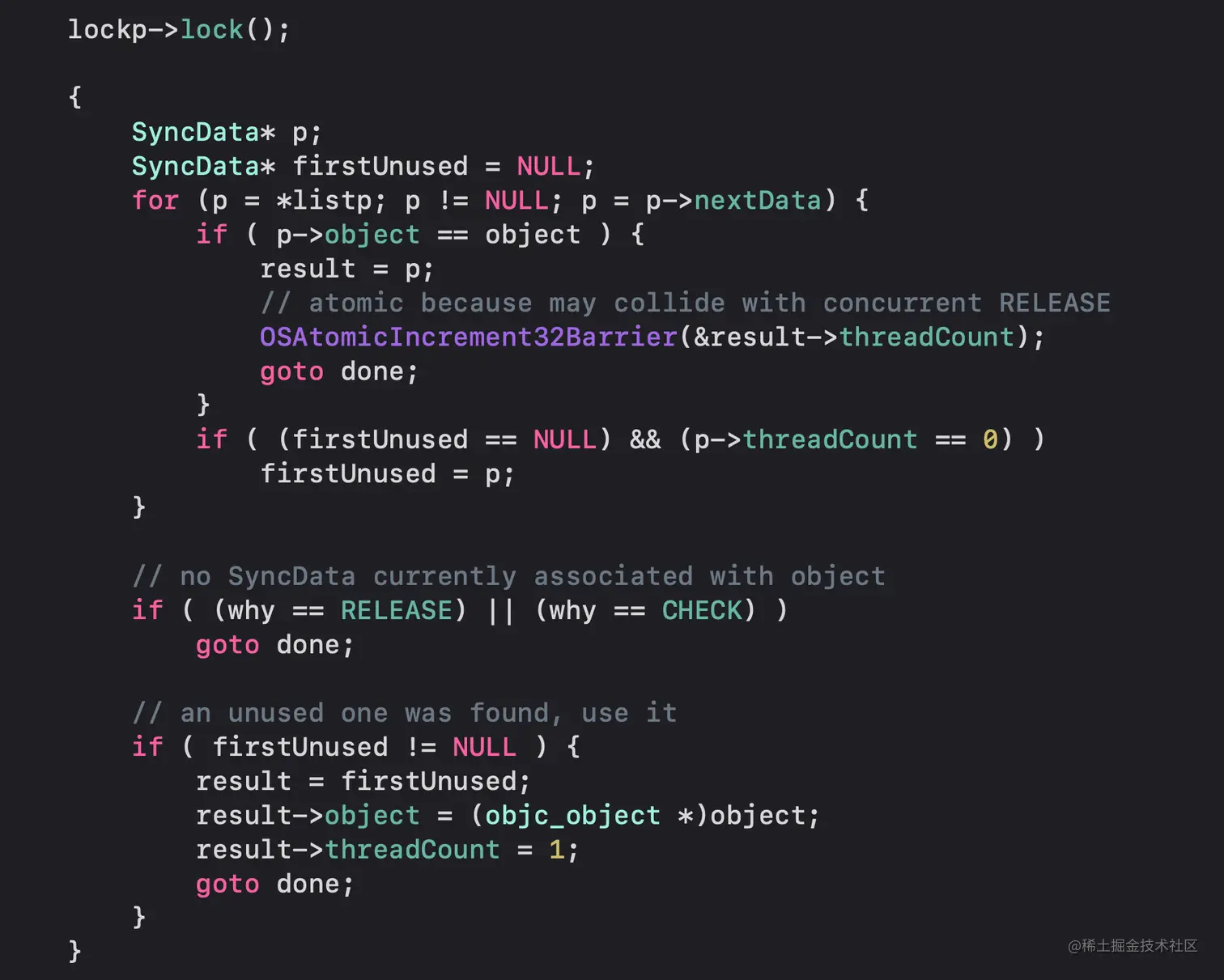

如果一个对象没有在Cache和TLS中，走到这一步时，会遍历根据object取出的链表，如果链表为空则进行第一次加锁的操作，否则result赋值为p，并增加引用的线程数。 Xnip2021-12-03_19-04-45.png

总结

本篇探索了@synchronized的底层数据结构和原理，总结如下：

  • @synchronized传入nil不会导致崩溃，事实上不会做什么事情，不过这样做没有必要
  • @synchronized底层数据结构是个哈希表，使用拉链法解决冲突，每个key是一个加锁对象，存储一个链表 以上为对于@synchronized的探索，不足之处欢迎大家指正。
