HTTPS原理和TLS认证过程

仙花斗影
1,272 阅读13分钟

本文正在参与 “网络协议必知必会”征文活动。

了解网络的人应该都知道，HTTP协议让WEB应用开始风靡全球。但现在几乎所有的知名网站却都是使用HTTPS协议进行传输的，因为它在HTTP基础上加了SSL/TLS加密传输通道，保证了数据安全。那HTTPS是怎么通过SSL/TLS保证数据安全呢，本篇文章将详细描述加密通道SSL/TLS的传输过程。

HTTPS协议

HTTP协议是通过明文传输的，用户传输的内容会很容易被别有用心的人拦截，并伪装成服务端，向用户传送错误的信息，且能轻松获取用户的隐私信息，而这些操作用户是完全无感知的。因此，需要有一个机制能确保传输双方的信息被加密过，且无法被第三方破解。这时，HTTPS就应运而生了。

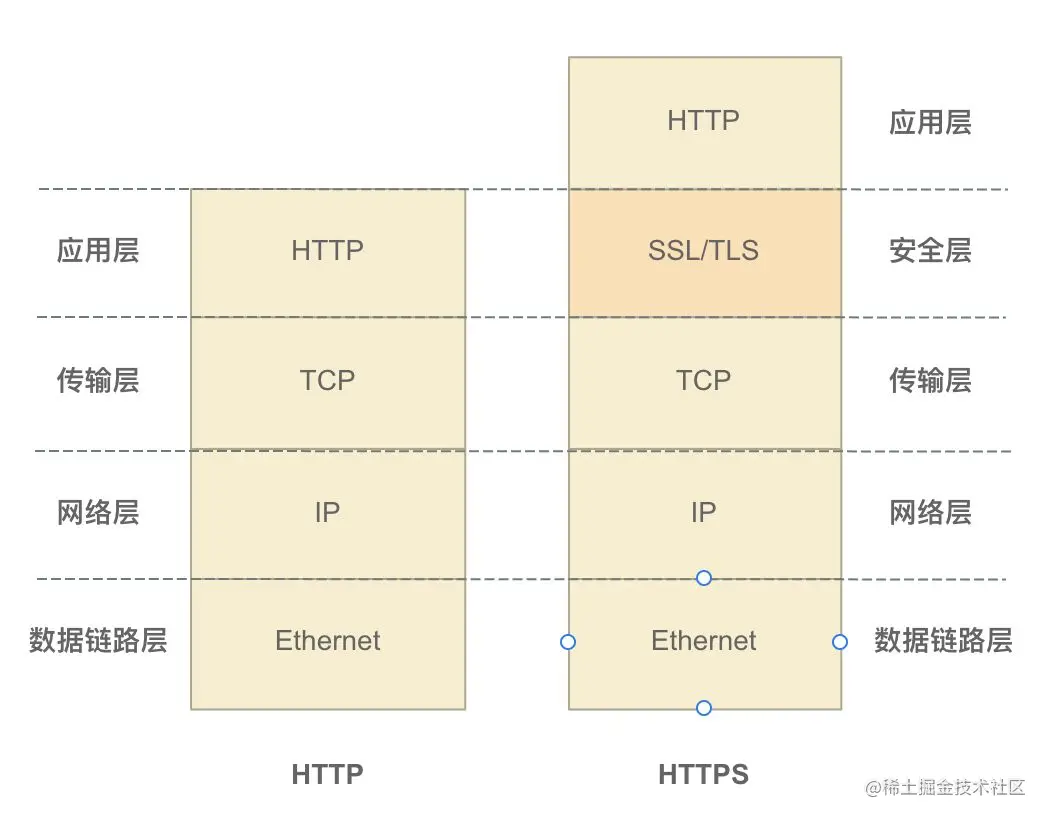

HTTPS其实只是在HTTP协议和TCP层之间增加了一个SSL的安全传输协议，如下图所示。整个传输的加密过程都在新的安全层SSL/TLS中实现，而原来的HTTP层的传输流程保持不变，这样就很好地兼容了旧的HTTP协议，也沿袭了TCP/IP协议族的分层思想。

TLS/SSL协议

SSL最早是由网景公司(Netscape)开发的，后被IETF（The Internet Engineering Task Force - 互联网工程任务组）标准化后写入RFC（Request For Comments），SSL在迭代到3.0后才将其标准化，并重新更名为TLS。目前TLS先后迭代了TLS 1.0、TLS 1.1、TLS 1.2和TLS 1.3，目前被广泛使用的是TLS 1.2版本。

TLS加密原理

在传输层中，TCP通过三次握手建立了两端的连接。在已建立TCP连接的基础上，TLS也是通过几次握手来保证应用层的数据安全传输。在详细描述TLS的握手协议之前，我先简要描述下TLS是怎么保证数据安全的。

我们知道，要保证数据的安全，就要对两端的传输的报文进行加密，且要防止被破解。而在密码技术领域，一般有对称加密和非对称加密两种，对称加密算法是加密和解密都用的是同一个秘钥。而非对称加密有公钥和私钥两个秘钥，通过私钥加密的内容，可通过公钥和私钥解密。那应该用哪一种加密算法呢？

可以只用对称加密来保证数据安全吗？

答案是不行的。原因有几个方面：

  1. 一个服务端站点是可以被世界上每一台主机访问的，每个浏览器客户端访问时就建立了一个数据连接通道，而每个连接就要有不同的对称秘钥。如果世界上所有连接都用同一个秘钥，那就没有安全可言了；
  2. 每个不同的TCP连接都要有不同的对称秘钥，那秘钥要怎么协商出来呢，这就是个问题，如果秘钥通过明文传输，那秘钥还是可以被第三方截取，然后用截取的秘钥解密传输的数据，因此还是不安全的；

可以只通过非对称加密来进行数据传输吗？

这样也是不可以的。首先，非对称加密的数据加解密相当耗时，通过这种加密方式传输数据会影响效率，这一点就已经被pass了。其次，通过这种方式也不能保证安全。

那同时使用对称加密+非对称加密方式加密？

TLS就是通过这种方式进行加密的。两者结合后，使用非对称加密的方式应该尽量降低，才能保证传输的效率。因此，TLS的规则就是：服务端生成非对称秘钥对，私钥自己保存，将公钥明文传输给客户端；客户端生成一个对称秘钥，再将对称秘钥使用收到的公钥进行加密，将加密后的秘钥传送给服务端；这样双端都持有相同的对称秘钥，之后的数据就通过该秘钥进行加密再传输。

但这样还有个问题，服务端的公钥如果通过明文传输，还是不安全，传输的数据依然可以被破解。那TLS怎么保证服务端传输的公钥不被调包呢？这时就用到了数字证书和CA（Certificate Authority）证书颁发机构了。

数字证书和CA的关系

数字证书是一个包含了某个服务站点名字、公钥的文件，该文件由CA颁发，能够证明服务站点的真实性。就好像每家公司都必须会在工商局办理一个营业执照，用于证明自己公司的真实身份一样。服务端通过发送数字证书给客户端，由客户端验证向CA验证证书的真实性，如果验证通过才取出证书中的公钥进行下一步的处理。此外，全球有无数多的网站，伴随着也会有很多层级的CA机构，就像工商局也分省级、市级的，CA的认证是逐级链式认证的过程。这点在后面会详细描述。

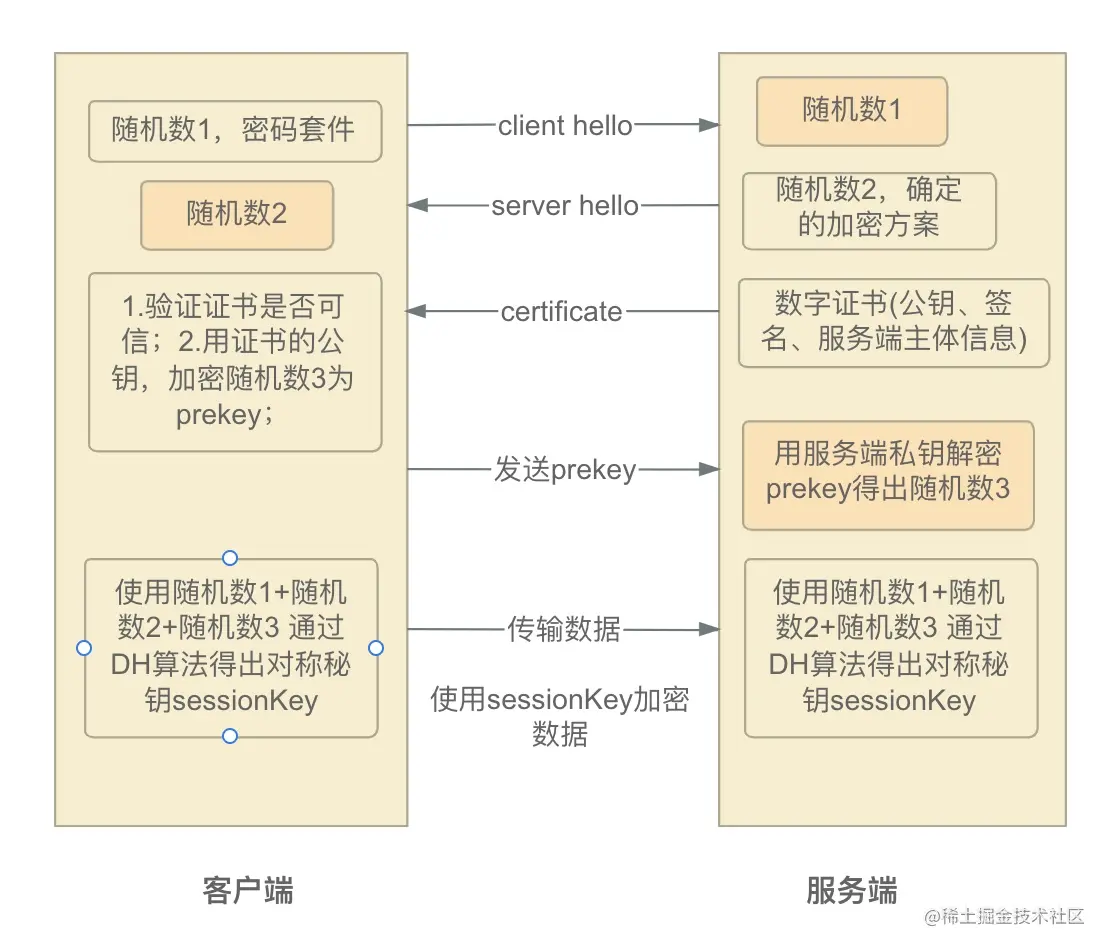

TLS的认证原理可以简略地用下图来表示：

TLS的握手过程

前面TLS的原理只描述了大概的流程，在具体执行时，客户端和服务端是怎么交互从而建立一条安全的TLS连接呢？下图是TLS握手的整体流程图：

此外，我们通过一个实验来观察TLS握手的细节。首先，用浏览器访问一个HTTPS的网站，然后使用wireshark抓包工具抓取所有往返数据报文。由于基于TLS的HTTP协议传输的应用层数据都是密文，无法阅读HTTP的内容，为了分析方便，需要将传输的内容在wireshark进行解密，MAC的设置的方法：

  1. 在命令行输入以下命令，将Chrome浏览器和网站建立TLS连接后的对称秘钥保存在/tmp/tmp-google/.ssl-key.log文件下；
SSLKEYLOGFILE=/tmp/tmp-google/.ssl-key.log /Applications/Google\ Chrome.app/Contents/MacOS/Google\ Chrome --user-data-dir=/tmp/tmp-google

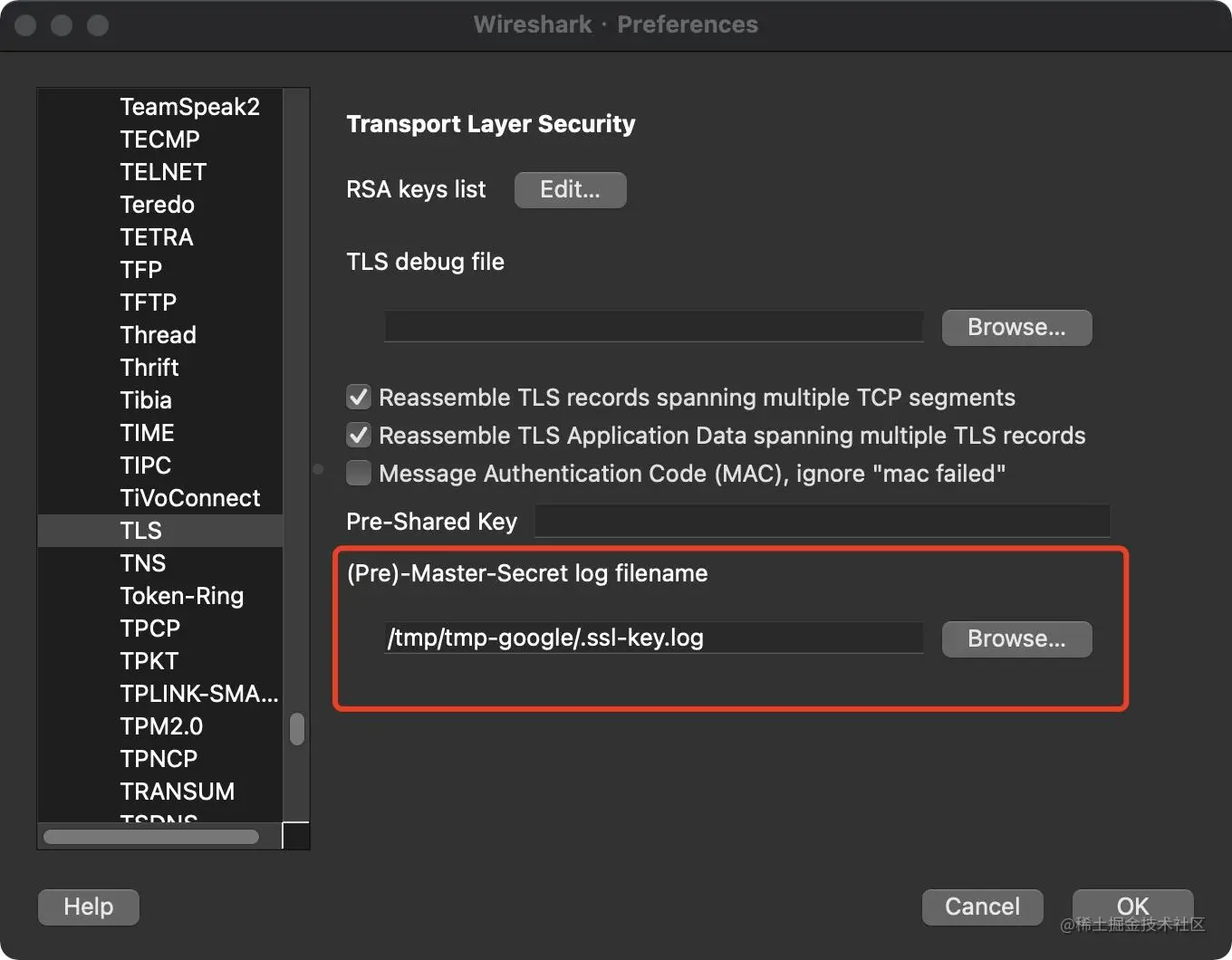

  1. 将生成的对称秘钥设置到Wireshark中，具体路径Preference——Protocols——SSL(或TLS)，在(Pre)-Master-Secretlog filename中填入刚才的秘钥文件，如图所示；

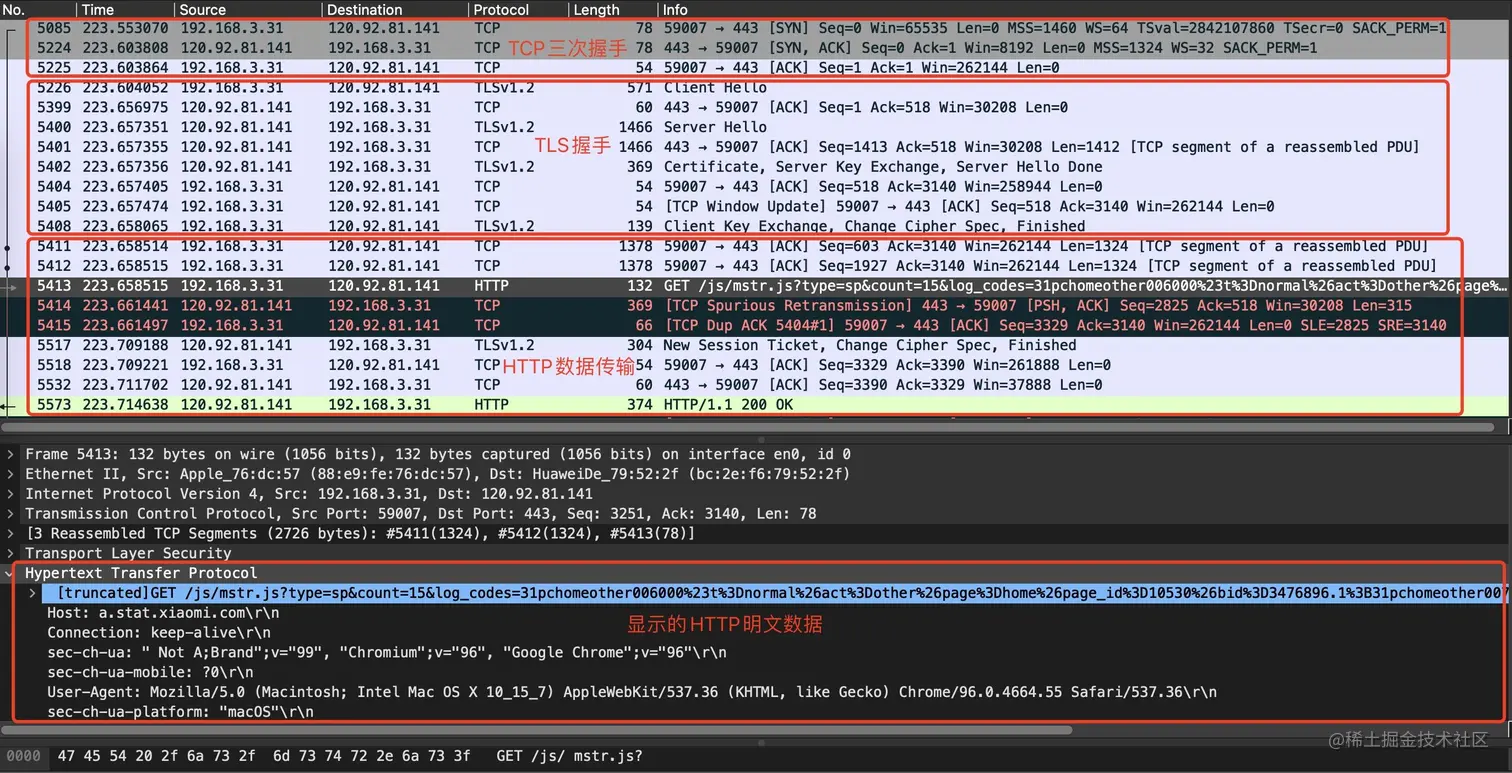

  2. 在Chrome浏览器打开一个HTTPS协议的网站，如小米官网，这时就会在/tmp/tmp-google生成小米的对称秘钥.ssl-key.log，然后Wireshark就会读取该秘钥并解密抓到的HTTP密文，下图抓到的请求小米官网的部分数据报文；

接下来，我们主要分析TLS握手的数据报，观察握手的具体步骤，从截图中可知TLS握手经历了以下几个主要的握手流程，我们一个一个解析：

Client Hello

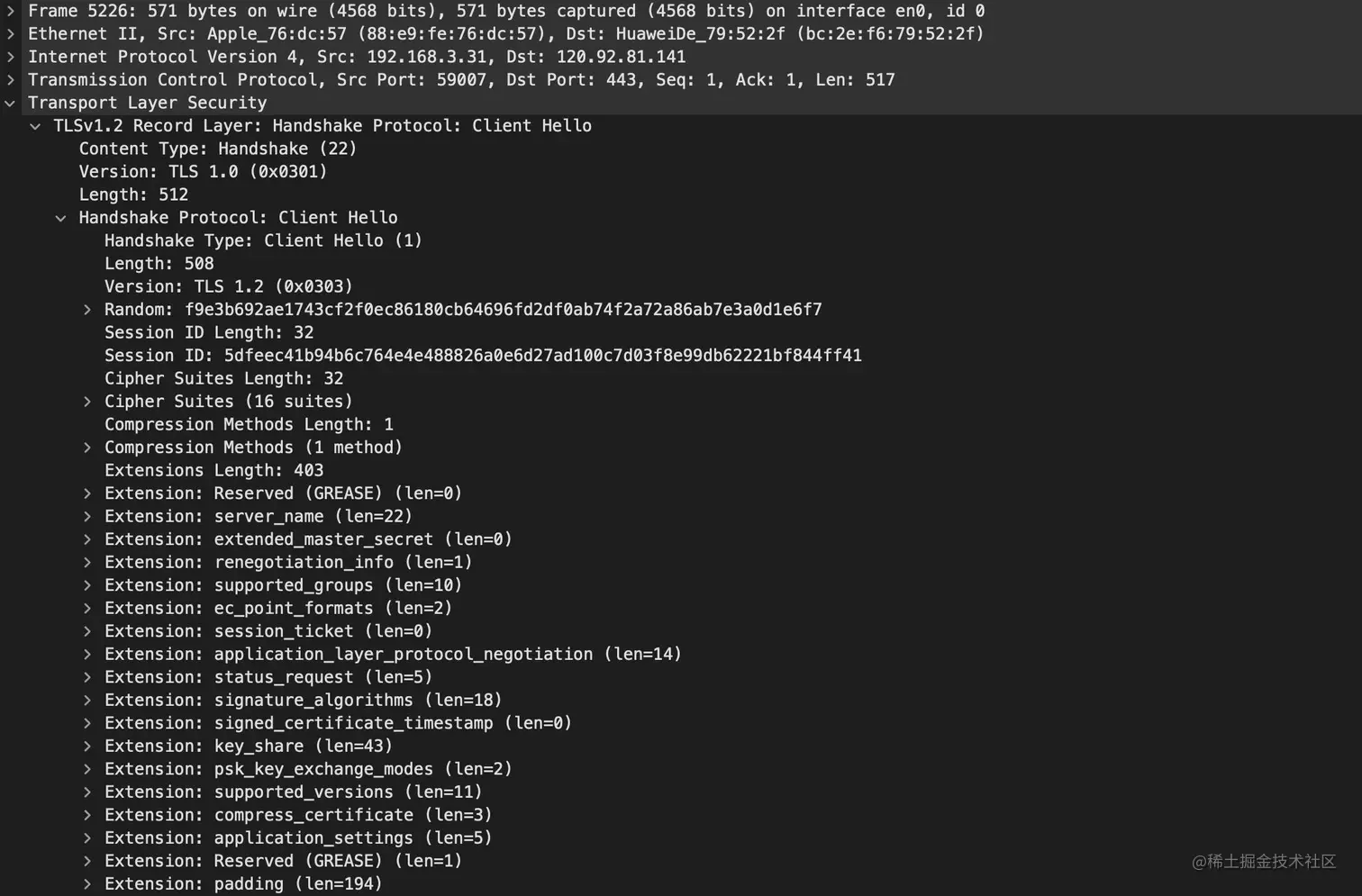

在上图中 No. 一栏代表的是数据帧编号，其中编号为5226的数据帧就是 Client Hello 的数据帧，双击打开后查看数据帧详细结构，从上到下分别为物理层、数据链路层、网络层、传输层和TLS层，展开TLS层可看出 Client Hello 报文包含如下信息：

  • 类型（Content Type）：占用一个字节，表示当前为Handshake数据类型，TLS的数据类型可参考TLS类型；
  • 版本（Version）：TLS 1.2 也是 SSLv3.2。表示浏览器能够支持的 SSL 最高版本；
  • 长度（Length）：占用两字节
  • 随机数（Random）：浏览器会生成一个32字节随机数，最后用来计算出对称秘钥，需要客户端和服务端一起协商出来。后面服务端的 Server Hello 阶段也会生成一个随机数。
  • 会话ID（Session ID）：这个 Session ID 是可以重用的，具体看服务端资源和支持情况。如果要复用 Session ID， SSL 服务端需要维护连接的状态和上次握手成功留下的加密信息。如果是第一次访问该网址，会话 ID 尚未创建，客户端没记录，为 0。如果客户端保存了 Session ID 的信息，下次发起 SSL 请求的时候会带上。
  • 加密套件（Cipher Suites）：浏览器可以支持的密码套件列表。这些套件会根据优先级排序。每一个套件代表一个密钥规格。以 “TLS” 开头，接着是密钥交换算法，然后用 “WITH” 连接加密算法和认证算法。一个加密套件有这么几个内容：密钥交换算法、加密算法（会带有支持的最高密钥位数）、认证算法还有加密方式。最终使用什么密码套件是服务端决定的。要什么密码套件会在 Server Hello 中进行反馈。
  • 压缩算法：这里为 0，说明不支持压缩算法；
  • 扩展字段：一些扩展信息，比如 SNI 的支持，ALPN 的信息等等。

下一个编号为5399的报文是从服务端发给客户端的TCP响应报文，是对Client Hello 这个报文的响应。

Server Hello

收到 Client Hello 报文后，服务端随后发送了 Server Hello 的握手报文，报文的详细包结构如下截图：
Server Hello 的包结构和 Client Hello 差不多，具体字段就不再赘述了。我们可以看看差异的部分：服务端也发送给客户端一个 Ramdom 随机数，这是第二个随机数，后面会有第三个随机数，三个随机数一起生成一个对称秘钥。Cipher Suite 字段表示服务端从客户端的秘钥套件中选择一个，用于后面的加密方案。

Certificate

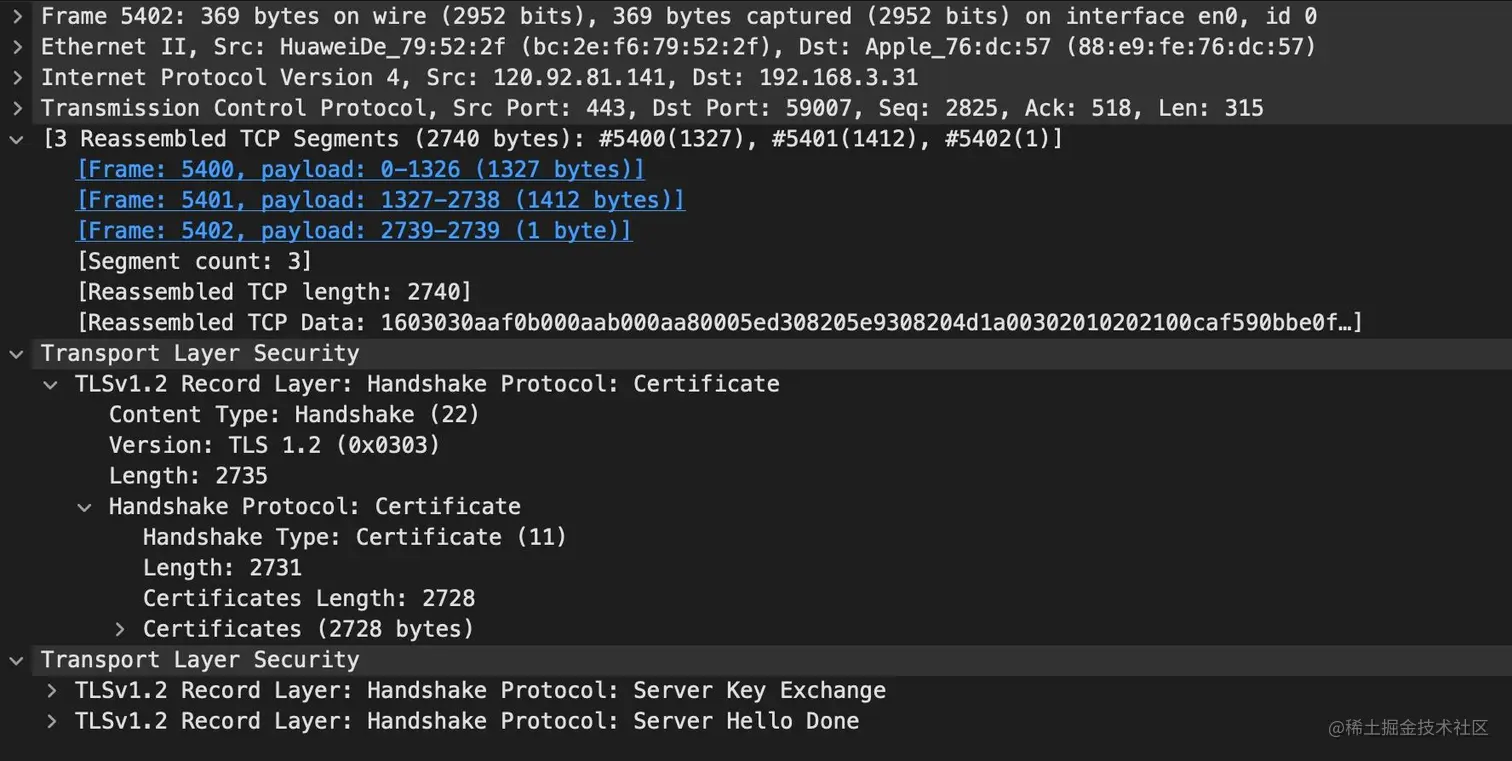

从下面的抓包截图可知，发送完 Server Hello 握手报文后，服务端接着又连续发送了 Certificate、Server Key Exchange 和 Server Hello Done 三个报文。这里TCP下方有 [3 Reassembled TCP Segements] 层级并列出了三个数据帧，表示的是下方TLS数据是由三个TCP报文分段传输的，Wireshark 为了查看数据方便，将三个数据帧重组为一个方便查看。
Certificate 握手报文从服务端传输了一套证书链到客户端，展开 Certificates 可看到里面包含了两个证书文件，关于证书的内容会在下文详细讲到。

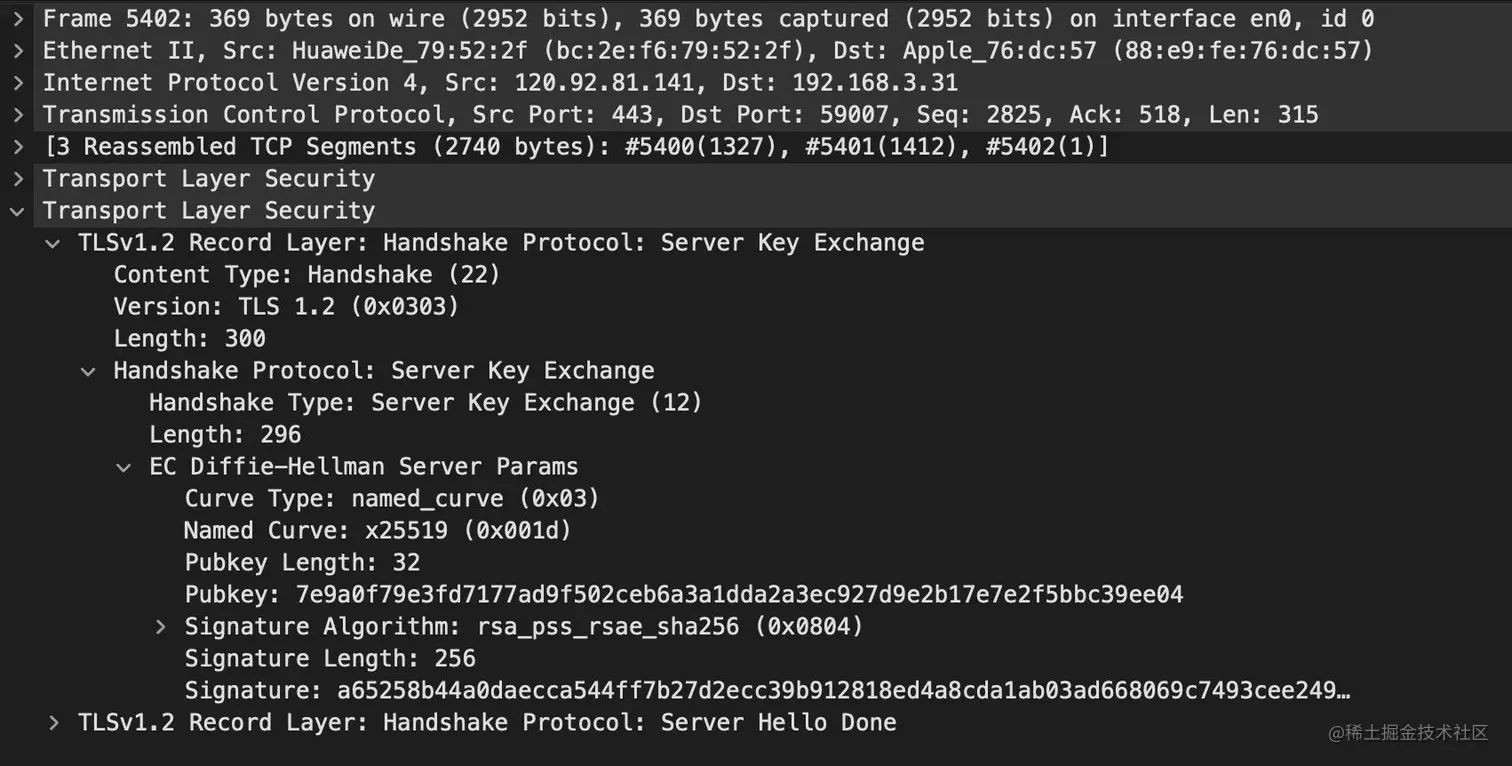

Server Key Exchange


服务端通过DH算法来协商出一个对称秘钥，具体更深入的解释改算法可以参考 Keyless SSL 。

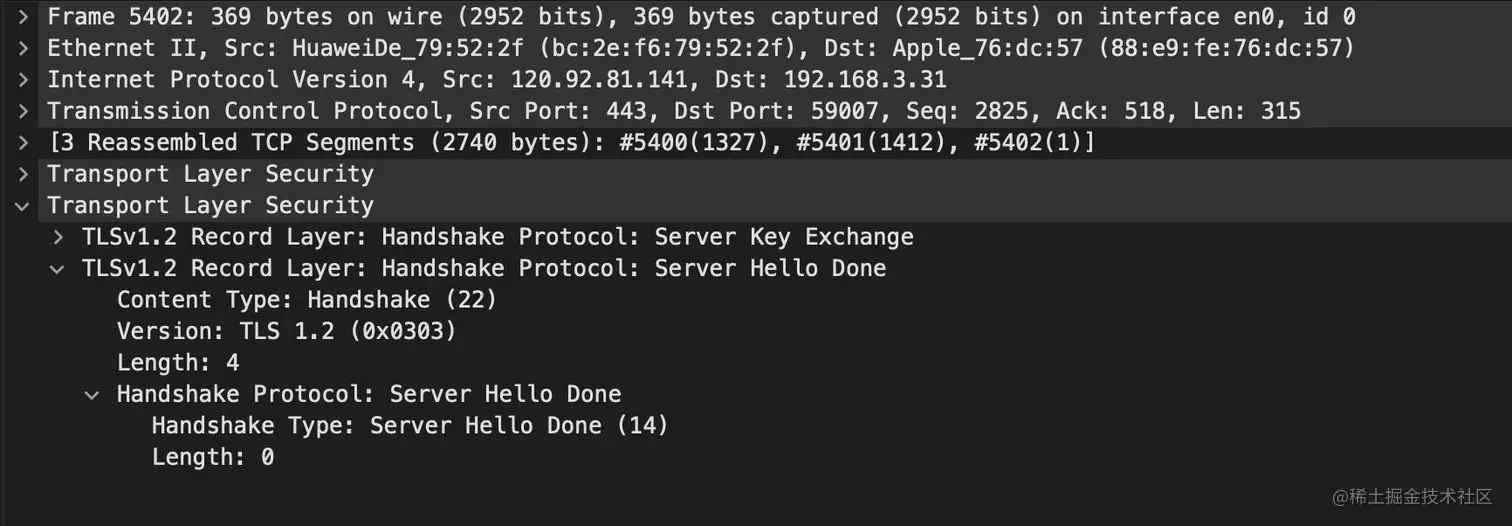

Server Hello Done


表示服务端完成握手协议，通知客户端进行下一步操作。

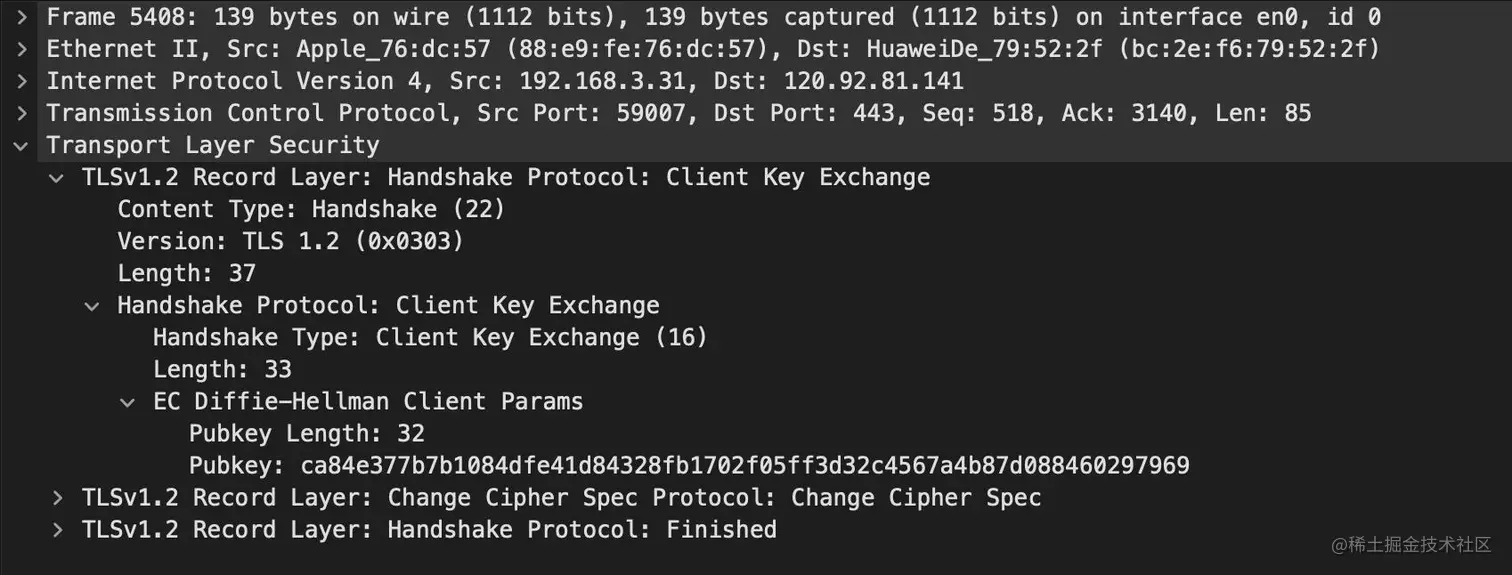

Client Key Exchange

上面 Certificate 握手阶段，客户端获取到服务端证书并拿到服务端的公钥，然后这时客户端生成一个 Random3，并用公钥加密生成 PreMaster Key传给服务端，后面服务端通过自己的私钥解密 PreMaster Key也得到 Ramdom3，这时两端都各有 Random1 + Random2 + Random3，两端用同样的算法生成一个对称秘钥，在握手结束后就通过该秘钥进行数据加密传输。

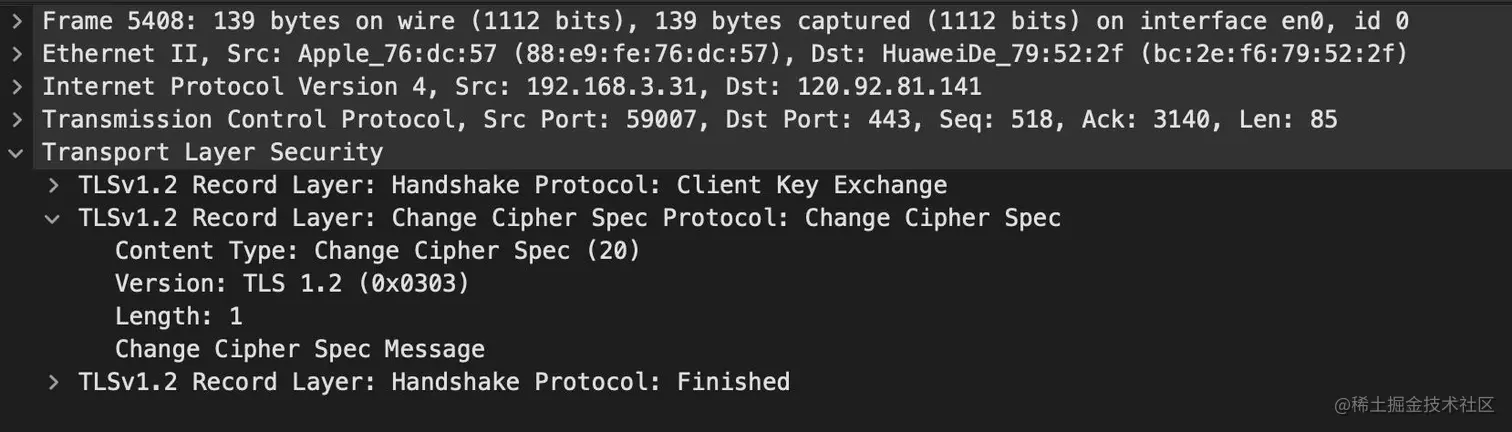

Change Cipher Spec (Client)

表示客户端接下来要切换为另一种加密方案来传输数据，即使用对称加密来传输数据。

Client Finish

客户端完成握手阶段。

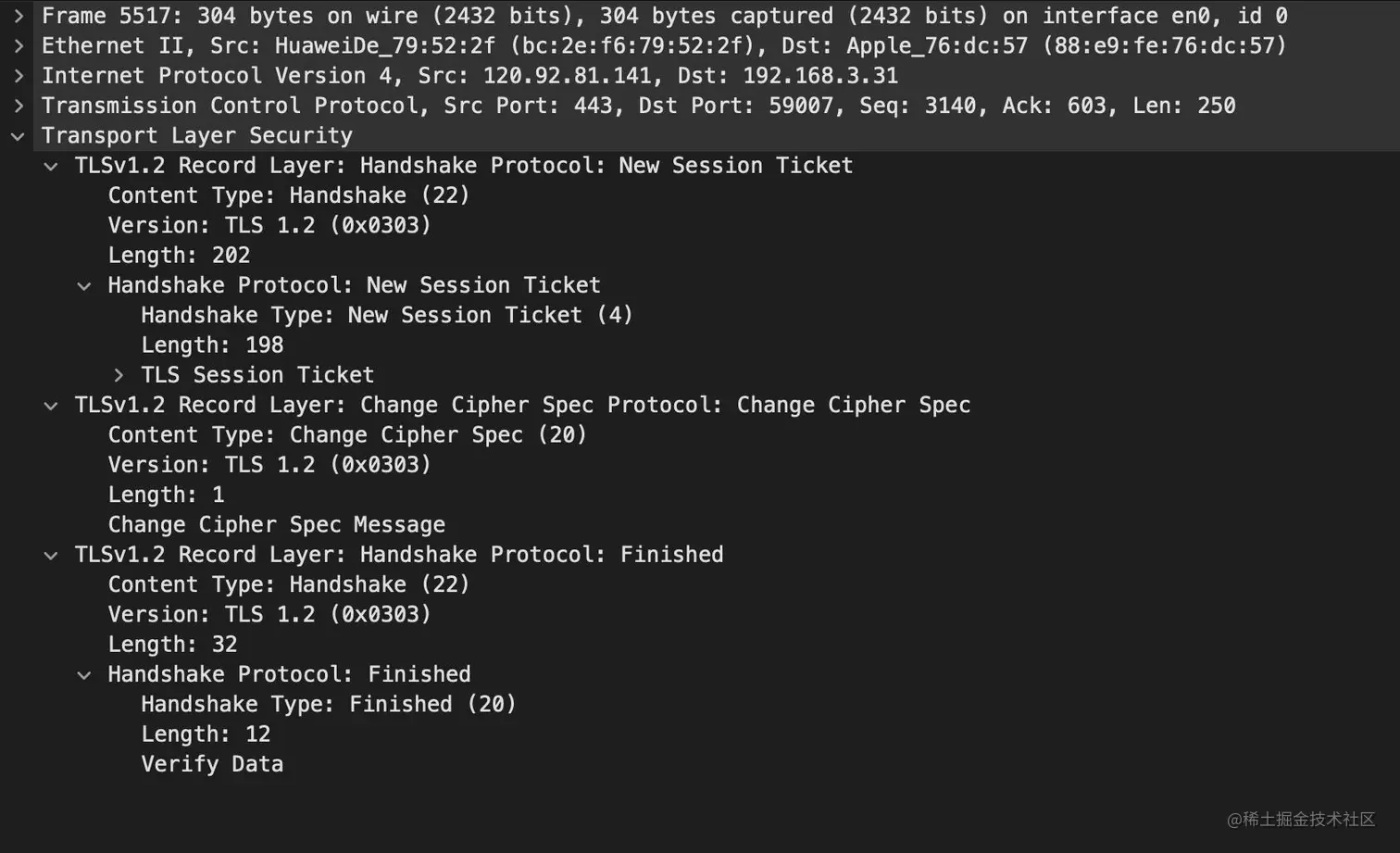

Change Cipher Spec (Server)

表示服务端接下来使用另一个中加密方案来传输数据。

Server Finish

服务端完成握手阶段。

关于证书

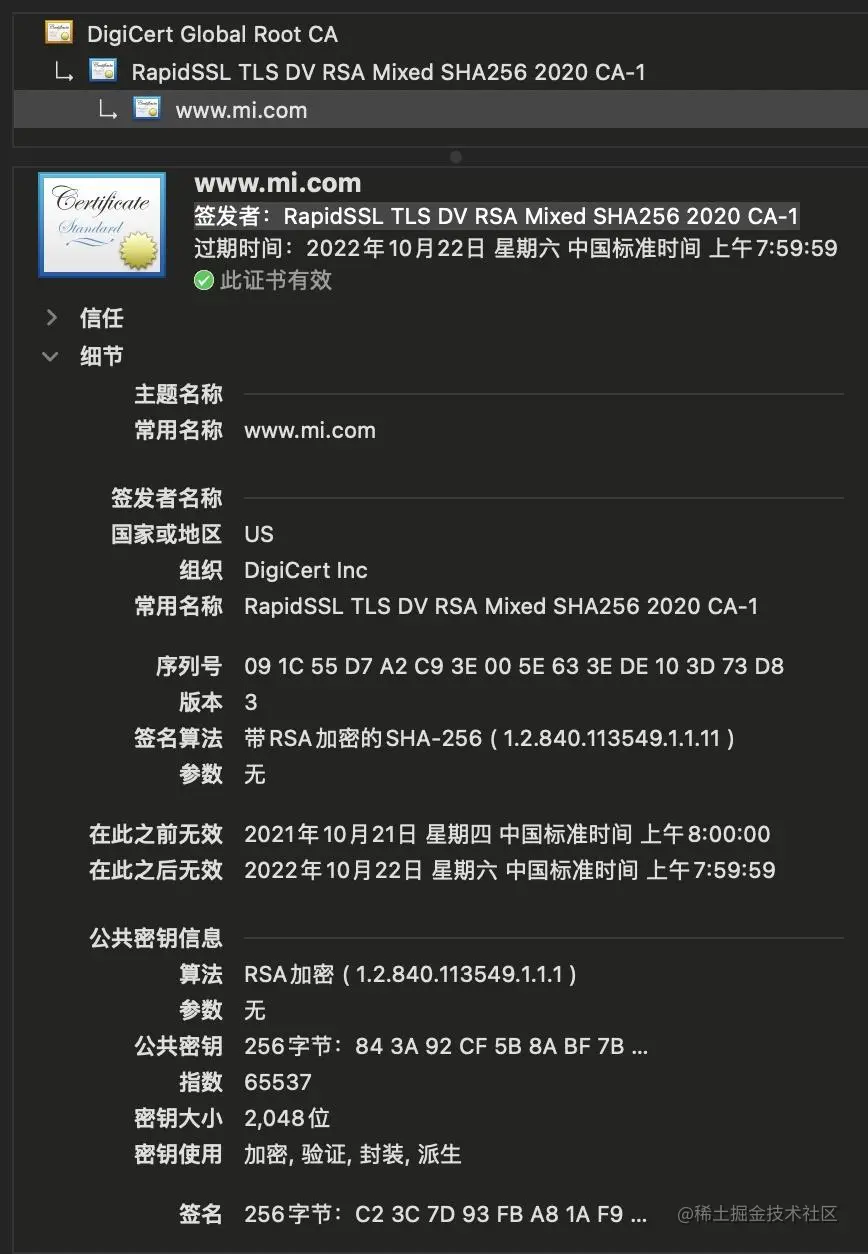

前面服务端的 Certificate 握手阶段向客户端发送了证书，而客户端收到证书后就要对其进行验证，只有验证通过了才会进入下一个步骤。在解释验证过程之前，我们先了解下证书的内容，以下本次抓包目标网站的证书链内容，可以在Chrome浏览器地址输入栏前面小锁图标点击查看，如下图所示：
每一张证书都包含内容：

  • 主体信息：表示该证书的所属主体，包括主体名称、域名等；
  • 颁发者信息：表示签发这张证书的CA机构，可从截图的上部分看出证书的层级，小米的证书是由 RapidSSL机构签发的，该机构的证书又是另一个更高层级的DigiCert机构签发，而该机构一般是最权威的机构，一般每台计算机都会内置该证书，说明所有计算机都信任它。
  • 公钥：该主体的公钥，会有一个对应的私钥由主体自己保存；
  • 签名：将该证书的内容经过哈希算法计算得出一个摘要信息，再用其颁发机构的私钥加密得到的结果就是本证书的签名，由于私钥是在颁发机构内部保存的，因此证书的签名是由颁发机构生成的。

证书认证过程

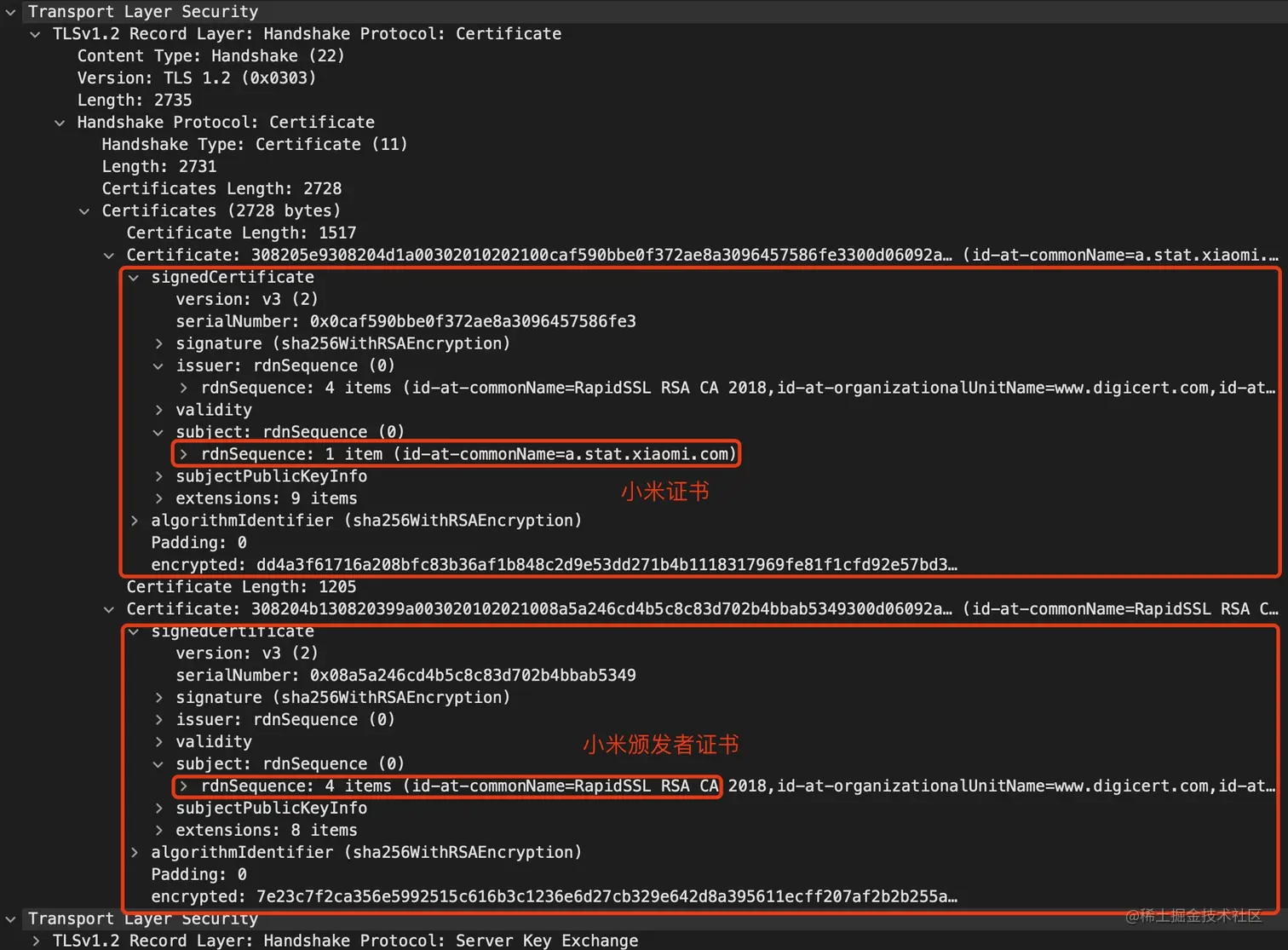

我们再重新观察下 Certificate 握手报文的详细数据如下图，这里服务端发给了客户端两张证书，一张小米自己的证书和其颁发者证书，但为什么没有发送根证书DigiCert呢，可能是由于该证书足够权威，基本上客户端也已经内置了。
这时收到两份证书后，客户端会通过以下流程一步一步验证是否可信：

  1. 通过域名核对，找出所要访问的服务端的证书A，即小米证书；
  2. 通过证书A的Issuer找到其颁发者证书B，即中间证书RapidSSL；
  3. 通过证书B的Issuer找到根证书C，发现其已内置在本地，然后用证书C的公钥解密证书B的签名取出摘要1，再用同样的哈希算法计算出证书B的摘要2，两者比对，如果一致，就证明证书B是可信的；
  4. 用同样的方法，取证书B的公钥解密证书A的签名，比对摘要相等后也证明了证书A是可信的，这时验证过程就完成了，这时就可以拿证书A的公钥去做加密Random3进行下一步握手流程了。

以上一层层地认证过程就叫做认证链。这就像生活中的熟人生意，比如，我和马云认识，互相信任，而马云和马化腾认识，也互相信任，但我不认识马化腾，如果我和他做生意担心被坑，这时通过马云的介绍，我和马化腾也认识了，后面做生意也就放心了。
