1. RGB & YUV
这里我们只讲常用到的两种色彩空间。
- RGB
RGB的颜色模式应该是我们最熟悉的一种，在现在的电子设备中应用广泛。通过R G B三种基础色，可以混合出所有的颜色。
- YUV
这里着重讲一下YUV，这种色彩空间并不是我们熟悉的。这是一种亮度与色度分离的色彩格式。
早期的电视都是黑白的，即只有亮度值，即Y。有了彩色电视以后，加入了UV两种色度，形成现在的YUV，也叫YCbCr。
Y：亮度，就是灰度值。除了表示亮度信号外，还含有较多的绿色通道量。
U：蓝色通道与亮度的差值。
V：红色通道与亮度的差值。
1.1 采用YUV有什么优势
人眼对亮度敏感，对色度不敏感，因此减少部分UV的数据量，人眼却无法感知出来，这样可以通过压缩UV的分辨率，在不影响观感的前提下，减小视频的体积。
RGB和YUV的换算
Y = 0.299R ＋ 0.587G ＋ 0.114B
U = －0.147R － 0.289G ＋ 0.436B
V = 0.615R － 0.515G － 0.100B
——————————————————
R = Y ＋ 1.14V
G = Y － 0.39U － 0.58V
B = Y ＋ 2.03U
2. 音频
-

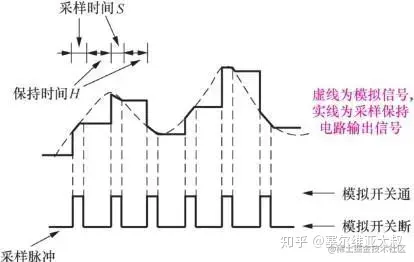

音频数据的承载方式最常用的是脉冲编码调制，即PCM。在自然界中，声音是连续不断的，是一种模拟信号，那怎样才能把声音保存下来呢？那就是把声音数字化，即转换为数字信号。我们知道声音是一种波，有自己的振幅和频率，那么要保存声音，就要保存声音在各个时间点上的振幅。而数字信号并不能连续保存所有时间点的振幅，事实上，并不需要保存连续的信号，就可以还原到人耳可接受的声音。根据奈奎斯特采样定理：为了不失真地恢复模拟信号，采样频率应该不小于模拟信号频谱中最高频率的2倍。
根据以上分析，PCM的采集步骤分为以下步骤：
模拟信号->采样->量化->编码->数字信号
3. 音视频编码
3.1 视频编码
视频编码格式有很多，比如H26x系列和MPEG系列的编码，这些编码格式都是为了适应时代发展而出现的。
其中，H26x（1/2/3/4/5）系列由ITU（International Telecommunication Union）国际电传视讯联盟主导
MPEG（1/2/3/4）系列由MPEG（Moving Picture Experts Group, ISO旗下的组织）主导。
当然，他们也有联合制定的编码标准，那就是现在主流的编码格式H264，当然还有下一代更先进的压缩编码标准H265。
H264编码简介
H264是目前最主流的视频编码标准，所以我们后续的文章中主要以该编码格式为基准。
H264由ITU和MPEG共同定制，属于MPEG-4第十部分内容。
由于H264编码算法十分复杂，不是一时半刻能够讲清楚的，也不在本人目前的能力范围内，所以这里只简单介绍在日常开发中需要了解到的概念。实际上，视频的编码和解码部分通常由框架（如Android硬解/FFmpeg）完成，一般的开发者并不会接触到。
3.1.1 视频帧
我们已经知道，视频是由一帧一帧画面构成的，但是在视频的数据中，并不是真正按照一帧一帧原始数据保存下来的（如果这样，压缩编码就没有意义了）。
H264会根据一段时间内，画面的变化情况，选取一帧画面作为完整编码，下一帧只记录与上一帧完整数据的差别，是一个动态压缩的过程。在H264中，三种类型的帧数据分别为：
I帧：帧内编码帧。就是一个完整帧。
P帧：前向预测编码帧。是一个非完整帧，通过参考前面的I帧或P帧生成。
B帧：双向预测内插编码帧。参考前后图像帧编码生成。B帧依赖其前最近的一个I帧或P帧及其后最近的一个P帧。
- 图像组：GOP和关键帧：IDR
全称：Group of picture。指一组变化不大的视频帧。
GOP的第一帧成为关键帧：IDR
IDR都是I帧，可以防止一帧解码出错，导致后面所有帧解码出错的问题。当解码器在解码到IDR的时候，会将之前的参考帧清空，重新开始一个新的序列，这样，即便前面一帧解码出现重大错误，也不会蔓延到后面的数据中。
注：关键帧都是I帧，但是I帧不一定是关键帧
- DTS与PTS
DTS全称：Decoding Time Stamp。标示读入内存中数据流在什么时候开始送入解码器中进行解码。也就是解码顺序的时间戳。
PTS全称：Presentation Time Stamp。用于标示解码后的视频帧什么时候被显示出来。
在没有B帧的情况下，DTS和PTS的输出顺序是一样的，一旦存在B帧，PTS和DTS则会不同。
3.2 音频编码
3.2.1 音频编码格式
原始的PCM音频数据也是非常大的数据量，因此也需要对其进行压缩编码。和视频编码一样，音频也有许多的编码格式，如：WAV、MP3、WMA、APE、FLAC等等，音乐发烧友应该对这些格式非常熟悉，特别是后两种无损压缩格式。AAC是新一代的音频有损压缩技术，一种高压缩比的音频压缩算法。在MP4视频中的音频数据，大多数时候都是采用AAC压缩格式。
3.2.2 AAC压缩格式
AAC格式主要分为两种：ADIF、ADTS。
ADIF：Audio Data Interchange Format。 音频数据交换格式。这种格式的特征是可以确定的找到这个音频数据的开始，不需进行在音频数据流中间开始的解码，即它的解码必须在明确定义的开始处进行。这种格式常用在磁盘文件中。
ADTS：Audio Data Transport Stream。 音频数据传输流。这种格式的特征是它是一个有同步字的比特流，解码可以在这个流中任何位置开始。它的特征类似于mp3数据流格式。
ADTS可以在任意帧解码，它每一帧都有头信息。ADIF只有一个统一的头，所以必须得到所有的数据后解码。且这两种的header的格式也是不同的，目前一般编码后的都是ADTS格式的音频流。

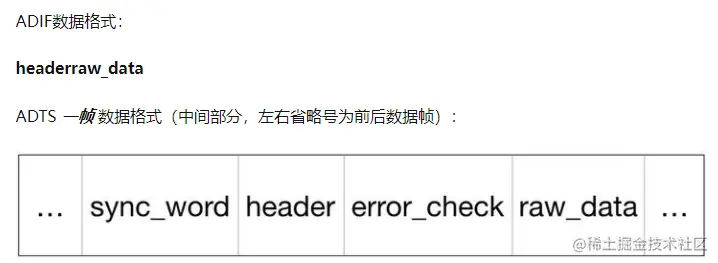

ADIF数据格式：
3.3 音视频容器
细心的读者可能已经发现，前面我们介绍的各种音视频的编码格式，没有一种是我们平时使用到的视频格式，比如：mp4、rmvb、avi、mkv、mov...
没错，这些我们熟悉的视频格式，其实是包裹了音视频编码数据的容器，用来把以特定编码标准编码的视频流和音频流混在一起，成为一个文件。
例如：mp4支持H264、H265等视频编码和AAC、MP3等音频编码。
mp4是目前最流行的视频格式，在移动端，一般将视频封装为mp4格式。
4. 硬解码和软解码
在手机或者PC上，都会有CPU、GPU或者解码器等硬件。通常，我们的计算都是在CPU上进行的，也就是我们软件的执行芯片，而GPU主要负责画面的显示（是一种硬件加速）。
- 软解码，就是指利用CPU的计算能力来解码，通常如果CPU的能力不是很强的时候，一则解码速度会比较慢，二则手机可能出现发热现象。但是，由于使用统一的算法，兼容性会很好。
- 硬解码，指的是利用手机上专门的解码芯片来加速解码。通常硬解码的解码速度会快很多，但是由于硬解码由各个厂家实现，质量参差不齐，非常容易出现兼容性问题。
4.1 Android平台的硬解码
MediaCodec 是Android 4.1(api 16)版本引入的编解码接口，是所有想在Android上开发音视频的开发人员绕不开的坑，MediaCodec 类可以用来访问底层媒体编解码器，即编码器/解码器的组件。 它是 Android 底层多媒体支持架构的一部分（通常与 MediaExtractor，MediaSync，MediaMuxer，MediaCrypto，MediaDrm，Image，Surface 和 AudioTrack 一起使用）。
4.1.1 数据流
首先，来看看MediaCodec的数据流，也是官方Api文档中的，很多文章都会引用。
仔细看一下，MediaCodec将数据分为两部分，分别为input（左边）和output（右边），即输入和输出两个数据缓冲区。
input：是给客户端输入需要解码的数据（解码时）或者需要编码的数据（编码时）。
output：是输出解码好（解码时）或者编码好（编码时）的数据给客户端。
MediaCodec内部使用异步的方式对input和output数据进行处理。MediaCodec将处理好input的数据，填充到output缓冲区，交给客户端渲染或处理
注：客户端处理完数据后，必须手动释放output缓冲区，否则将会导致MediaCodec输出缓冲被占用，无法继续解码。
4.1.2 状态

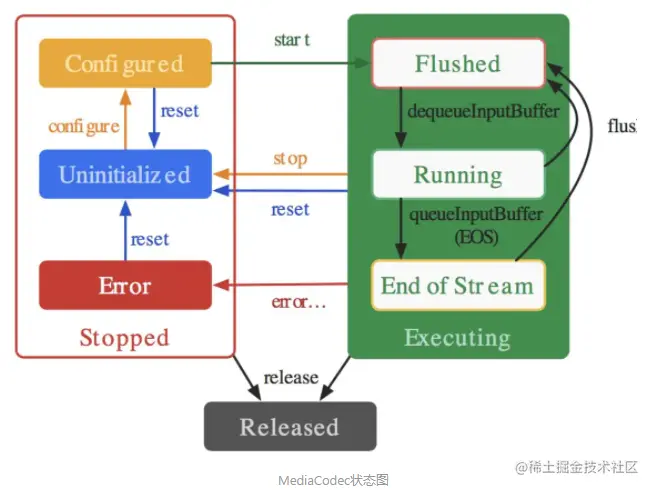

仔细看看这幅图，整体上分为三个大的状态：Sotpped、Executing、Released。
- Stoped：包含了3个小状态：Error、Uninitialized、Configured。
首先，新建MediaCodec后，会进入Uninitialized状态； 其次，调用configure方法配置参数后，会进入Configured；
- Executing：同样包含3个小状态：Flushed、Running、End of Stream。
再次，调用start方法后，MediaCodec进入Flushed状态； 接着，调用dequeueInputBuffer方法后，进入Running状态； 最后，当解码/编码结束时，进入End of Stream（EOF）状态。 这时，一个视频就处理完成了。
- Released：最后，如果想结束整个数据处理过程，可以调用release方法，释放所有的资源。
那么，Flushed是什么状态呢？
从图中我们可以看到，在Running或者End of Stream状态时，都可以调用flush方法，重新进入Flushed状态。
当我们在解码过程中，进入了End of Stream后，解码器就不再接收输入了，这时候，需要调用flush方法，重新进入接收数据状态。
或者，我们在播放视频过程中，想进行跳播，这时候，我们需要Seek到指定的时间点，这时候，也需要调用flush方法，清除缓冲，否则解码时间戳会混乱。
4.2 解码流程
MediaCodec有两种工作模式，分别为异步模式和同步模式，这里我们使用同步模式，异步模式可以参考官网例子。
根据官方的数据流图和状态图，画出一个最基础的解码流程如下：
经过初始化和配置以后，进入循环解码流程，不断的输入数据，然后获取解码完数据，最后渲染出来，直到所有数据解码完成（End of Stream）。
4.3 开始解码
根据上面的流程图，可以发现，无论音频还是视频，解码流程基本是一致的，不同的地方只在于【配置】、【渲染】两个部分。

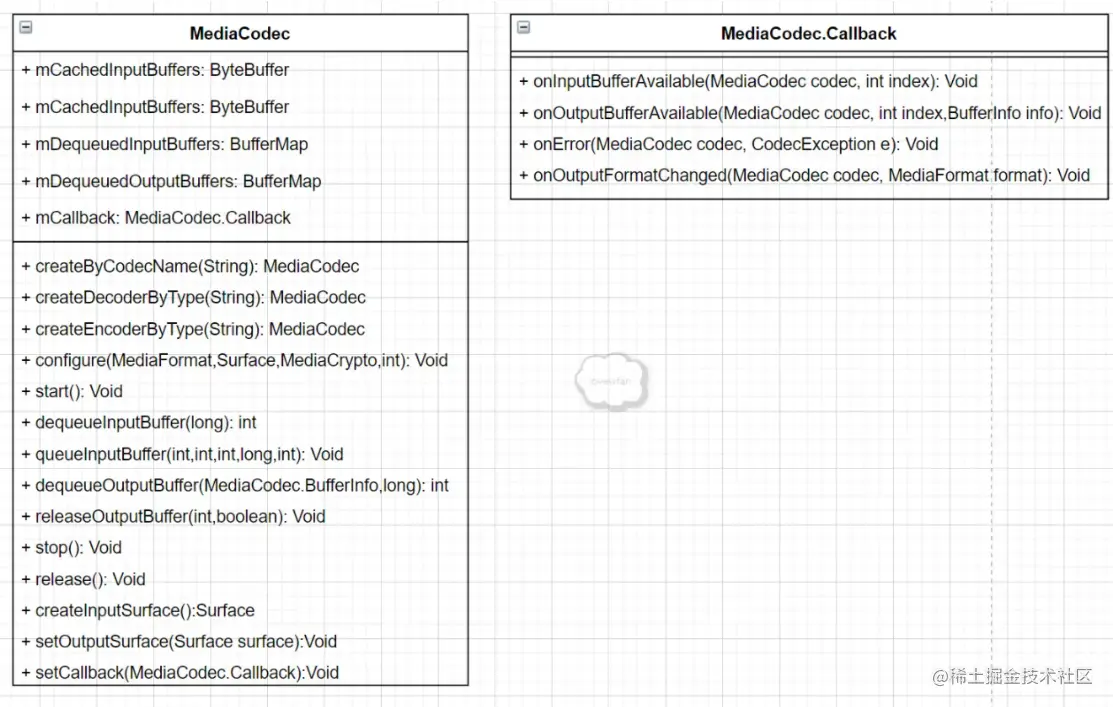

5. MediaCodec 详解
5.1 MediaCodec的同步模式
代码实现如下所示：
public H264MediaCodecEncoder(int width, int height) {
//设置MediaFormat的参数
MediaFormat mediaFormat = MediaFormat.createVideoFormat(MIMETYPE_VIDEO_AVC, width, height);
mediaFormat.setInteger(MediaFormat.KEY_COLOR_FORMAT, MediaCodecInfo.CodecCapabilities.COLOR_FormatYUV420Flexible);
mediaFormat.setInteger(MediaFormat.KEY_BIT_RATE, width * height * 5);
mediaFormat.setInteger(MediaFormat.KEY_FRAME_RATE, 30);//FPS
mediaFormat.setInteger(MediaFormat.KEY_I_FRAME_INTERVAL, 1);
try {
//通过MIMETYPE创建MediaCodec实例
mMediaCodec = MediaCodec.createEncoderByType(MIMETYPE_VIDEO_AVC);
//调用configure,传入的MediaCodec.CONFIGURE_FLAG_ENCODE表示编码
mMediaCodec.configure(mediaFormat, null, null, MediaCodec.CONFIGURE_FLAG_ENCODE);
//调用start
mMediaCodec.start();
} catch (Exception e) {
e.printStackTrace();
}
}
调用putData向队列中add 原始YUV数据
public void putData(byte[] buffer) {
if (yuv420Queue.size() >= 10) {
yuv420Queue.poll();
}
yuv420Queue.add(buffer);
}
//开启编码
public void startEncoder() {
isRunning = true;
ExecutorService executorService = Executors.newSingleThreadExecutor();
executorService.execute(new Runnable() {
@Override
public void run() {
byte[] input = null;
while (isRunning) {
if (yuv420Queue.size() > 0) {
//从队列中取数据
input = yuv420Queue.poll();
}
if (input != null) {
try {
//【1】dequeueInputBuffer
int inputBufferIndex = mMediaCodec.dequeueInputBuffer(TIMEOUT_S);
if (inputBufferIndex >= 0) {
//【2】getInputBuffer
ByteBuffer inputBuffer = null;
if (android.os.Build.VERSION.SDK_INT >= android.os.Build.VERSION_CODES.LOLLIPOP) {
inputBuffer = mMediaCodec.getInputBuffer(inputBufferIndex);
} else {
inputBuffer = mMediaCodec.getInputBuffers()[inputBufferIndex];
}
inputBuffer.clear();
inputBuffer.put(input);
//【3】queueInputBuffer
mMediaCodec.queueInputBuffer(inputBufferIndex, 0, input.length, getPTSUs(), 0);
}
MediaCodec.BufferInfo bufferInfo = new MediaCodec.BufferInfo();
//【4】dequeueOutputBuffer
int outputBufferIndex = mMediaCodec.dequeueOutputBuffer(bufferInfo, TIMEOUT_S);
if (outputBufferIndex == MediaCodec.INFO_OUTPUT_FORMAT_CHANGED) {
MediaFormat newFormat = mMediaCodec.getOutputFormat();
if (null != mEncoderCallback) {
mEncoderCallback.outputMediaFormatChanged(H264_ENCODER, newFormat);
}
if (mMuxer != null) {
if (mMuxerStarted) {
throw new RuntimeException("format changed twice");
}
// now that we have the Magic Goodies, start the muxer
mTrackIndex = mMuxer.addTrack(newFormat);
mMuxer.start();
mMuxerStarted = true;
}
}
while (outputBufferIndex >= 0) {
ByteBuffer outputBuffer = null;
//【5】getOutputBuffer
if (android.os.Build.VERSION.SDK_INT >= android.os.Build.VERSION_CODES.LOLLIPOP) {
outputBuffer = mMediaCodec.getOutputBuffer(outputBufferIndex);
} else {
outputBuffer = mMediaCodec.getOutputBuffers()[outputBufferIndex];
}
if (bufferInfo.flags == MediaCodec.BUFFER_FLAG_CODEC_CONFIG) {
bufferInfo.size = 0;
}
if (bufferInfo.size > 0) {
// adjust the ByteBuffer values to match BufferInfo (not needed?)
outputBuffer.position(bufferInfo.offset);
outputBuffer.limit(bufferInfo.offset + bufferInfo.size);
// write encoded data to muxer(need to adjust presentationTimeUs.
bufferInfo.presentationTimeUs = getPTSUs();
if (mEncoderCallback != null) {
//回调
mEncoderCallback.onEncodeOutput(H264_ENCODER, outputBuffer, bufferInfo);
}
prevOutputPTSUs = bufferInfo.presentationTimeUs;
if (mMuxer != null) {
if (!mMuxerStarted) {
throw new RuntimeException("muxer hasn't started");
}
mMuxer.writeSampleData(mTrackIndex, outputBuffer, bufferInfo);
}
}
mMediaCodec.releaseOutputBuffer(outputBufferIndex, false);
bufferInfo = new MediaCodec.BufferInfo();
outputBufferIndex = mMediaCodec.dequeueOutputBuffer(bufferInfo, TIMEOUT_S);
}
} catch (Throwable throwable) {
throwable.printStackTrace();
}
} else {
try {
Thread.sleep(500);
} catch (InterruptedException e) {
e.printStackTrace();
}
}
}
}
});
}
PS编解码这种耗时操作要在单独的线程中完成，我们这里有个缓冲队列
ArrayBlockingQueue<byte[]> yuv420Queue = new ArrayBlockingQueue<>(10);,用来接收从Camera回调中传入的byte[] YUV数据，我们又新建立了一个现成来从缓冲队列yuv420Queue中循环读取数据交给MediaCodec进行编码处理，编码完成的格式是由mMediaCodec = MediaCodec.createEncoderByType(MIMETYPE_VIDEO_AVC);指定的，这里输出的是目前最为广泛使用的H264格式
5.2 异步模式
@RequiresApi(api = Build.VERSION_CODES.LOLLIPOP)
public H264MediaCodecAsyncEncoder(int width, int height) {
MediaFormat mediaFormat = MediaFormat.createVideoFormat(MIMETYPE_VIDEO_AVC, width, height);
mediaFormat.setInteger(MediaFormat.KEY_COLOR_FORMAT, MediaCodecInfo.CodecCapabilities.COLOR_FormatYUV420Flexible);
mediaFormat.setInteger(MediaFormat.KEY_BIT_RATE, width * height * 5);
mediaFormat.setInteger(MediaFormat.KEY_FRAME_RATE, 30);//FPS
mediaFormat.setInteger(MediaFormat.KEY_I_FRAME_INTERVAL, 1);
try {
mMediaCodec = MediaCodec.createEncoderByType(MIMETYPE_VIDEO_AVC);
mMediaCodec.configure(mediaFormat, null, null, MediaCodec.CONFIGURE_FLAG_ENCODE);
//设置回调
mMediaCodec.setCallback(new MediaCodec.Callback() {
@Override
/**
* Called when an input buffer becomes available.
*
* @param codec The MediaCodec object.
* @param index The index of the available input buffer.
*/
public void onInputBufferAvailable(@NonNull MediaCodec codec, int index) {
Log.i("MFB", "onInputBufferAvailable:" + index);
byte[] input = null;
if (isRunning) {
if (yuv420Queue.size() > 0) {
input = yuv420Queue.poll();
}
if (input != null) {
ByteBuffer inputBuffer = codec.getInputBuffer(index);
inputBuffer.clear();
inputBuffer.put(input);
codec.queueInputBuffer(index, 0, input.length, getPTSUs(), 0);
}
}
}
@Override
/**
* Called when an output buffer becomes available.
*
* @param codec The MediaCodec object.
* @param index The index of the available output buffer.
* @param info Info regarding the available output buffer {@link MediaCodec.BufferInfo}.
*/
public void onOutputBufferAvailable(@NonNull MediaCodec codec, int index, @NonNull MediaCodec.BufferInfo info) {
Log.i("MFB", "onOutputBufferAvailable:" + index);
ByteBuffer outputBuffer = codec.getOutputBuffer(index);
if (info.flags == MediaCodec.BUFFER_FLAG_CODEC_CONFIG) {
info.size = 0;
}
if (info.size > 0) {
// adjust the ByteBuffer values to match BufferInfo (not needed?)
outputBuffer.position(info.offset);
outputBuffer.limit(info.offset + info.size);
// write encoded data to muxer(need to adjust presentationTimeUs.
info.presentationTimeUs = getPTSUs();
if (mEncoderCallback != null) {
//回调
mEncoderCallback.onEncodeOutput(H264_ENCODER, outputBuffer, info);
}
prevOutputPTSUs = info.presentationTimeUs;
if (mMuxer != null) {
if (!mMuxerStarted) {
throw new RuntimeException("muxer hasn't started");
}
mMuxer.writeSampleData(mTrackIndex, outputBuffer, info);
}
}
codec.releaseOutputBuffer(index, false);
}
@Override
public void onError(@NonNull MediaCodec codec, @NonNull MediaCodec.CodecException e) {
}
@Override
/**
* Called when the output format has changed
*
* @param codec The MediaCodec object.
* @param format The new output format.
*/
public void onOutputFormatChanged(@NonNull MediaCodec codec, @NonNull MediaFormat format) {
if (null != mEncoderCallback) {
mEncoderCallback.outputMediaFormatChanged(H264_ENCODER, format);
}
if (mMuxer != null) {
if (mMuxerStarted) {
throw new RuntimeException("format changed twice");
}
// now that we have the Magic Goodies, start the muxer
mTrackIndex = mMuxer.addTrack(format);
mMuxer.start();
mMuxerStarted = true;
}
}
});
mMediaCodec.start();
} catch (Exception e) {
e.printStackTrace();
}
}
6.总结
MediaCodec 用来音视频的编解码工作(这个过程有的文章也称为硬解),通过MediaCodec.createEncoderByType(MIMETYPE_VIDEO_AVC)函数中的参数来创建音频或者视频的编码器，同理通过MediaCodec.createDecoderByType(MIMETYPE_VIDEO_AVC)创建音频或者视频的解码器。对于音视频编解码中需要的不同参数用MediaFormat来指定
