带着镜像基础信息准备好后，又将要用来做什么的问题。 袁小白重新回到edge.go的unpark函数里，看到了接下来的动作：
// execute op
if e.execReq == nil && desiredState == edgeStatusComplete {
if ok := e.execIfPossible(f); ok {
return
}
}
顺着代码就找到了接下来需要发生的操作：e.execReq = f.NewFuncRequest(e.execOp)，原来又创建了一个请求，而这个请求依赖于上一个CacheMap操作的结束，和上一个操作类似，这里实际调用的是e.op.Exec(ctx, toResultSlice(inputs))，也就是Op的另一个操作 - Exec
func (s *sourceOp) Exec(ctx context.Context, g session.Group, _ []solver.Result) (outputs []solver.Result, err error) {
src, err := s.instance(ctx)
...
ref, err := src.Snapshot(ctx, g)
...
return []solver.Result{worker.NewWorkerRefResult(ref, s.w)}, nil
}
instance和CacheMap一样，也就是说我们接下来要看，准备好image基本信息后，puller将会用这些信息来做什么？
func (p *puller) Snapshot(ctx context.Context, g session.Group) (ir cache.ImmutableRef, err error) {
...
var current cache.ImmutableRef
...
var parent cache.ImmutableRef
for _, layerDesc := range p.manifest.Descriptors {
parent = current
current, err = p.CacheAccessor.GetByBlob(ctx, layerDesc, parent,
p.descHandlers, cache.WithImageRef(p.manifest.Ref))
if parent != nil {
parent.Release(context.TODO())
}
if err != nil {
return nil, err
}
}
...
return current, nil
}
从返回参数cache.ImmutableRef可以看出，SourceOp执行后的结果就是用来准备这个immutableRef的。 我们准备SourceOp是为了ExecOp做准备，也就是说这个Snapshot方法是为了准备好容器运行时的基础镜像做准备的，很可能和rootfs相关。
从上面的代码来看，主要完成这个操作的是p.CacheAccessor.GetByBlob，这里的CacheAccessor又是什么呢？
还是运用以前的方法 - 去到worker被创建的地方：
cm, err := cache.NewManager(cache.ManagerOpt{
Snapshotter: opt.Snapshotter,
PruneRefChecker: imageRefChecker,
Applier: opt.Applier,
GarbageCollect: opt.GarbageCollect,
LeaseManager: opt.LeaseManager,
ContentStore: opt.ContentStore,
Differ: opt.Differ,
MetadataStore: opt.MetadataStore,
})
...
sm, err := source.NewManager()
...
is, err := containerimage.NewSource(containerimage.SourceOpt{
...
CacheAccessor: cm,
...
})
原来CacheAccessor就是cache.Manager，那自然这个GetByBlob就是由她提供的服务：
func (cm *cacheManager) GetByBlob(ctx context.Context, desc ocispecs.Descriptor, parent ImmutableRef, opts ...RefOption) (ir ImmutableRef, rerr error) {
diffID, err := diffIDFromDescriptor(desc)
...
chainID := diffID
blobChainID := imagespecidentity.ChainID([]digest.Digest{desc.Digest, diffID})
...
var p *immutableRef
var parentID string
...
sis, err := cm.searchBlobchain(ctx, blobChainID)
...
for _, si := range sis {
ref, err := cm.get(ctx, si.ID(), opts...)
if err != nil && !IsNotFound(err) {
return nil, errors.Wrapf(err, "failed to get record %s by blobchainid", sis[0].ID())
}
if ref == nil {
continue
}
if p != nil {
releaseParent = true
}
if err := setImageRefMetadata(ref.cacheMetadata, opts...); err != nil {
return nil, errors.Wrapf(err, "failed to append image ref metadata to ref %s", ref.ID())
}
return ref, nil
}
sis, err = cm.searchChain(ctx, chainID)
...
var link *immutableRef
for _, si := range sis {
ref, err := cm.get(ctx, si.ID(), opts...)
// if the error was NotFound or NeedsRemoteProvider, we can't re-use the snapshot from the blob so just skip it
if err != nil && !IsNotFound(err) && !errors.As(err, &NeedsRemoteProvidersError{}) {
return nil, errors.Wrapf(err, "failed to get record %s by chainid", si.ID())
}
if ref != nil {
link = ref
break
}
}
id := identity.NewID()
snapshotID := chainID.String()
blobOnly := true
if link != nil {
snapshotID = link.getSnapshotID()
blobOnly = link.getBlobOnly()
go link.Release(context.TODO())
}
...
md, _ := cm.getMetadata(id)
rec := &cacheRecord{
mu: &sync.Mutex{},
cm: cm,
refs: make(map[ref]struct{}),
parent: p,
cacheMetadata: md,
}
...
cm.records[id] = rec
return rec.ref(true, descHandlers), nil
}
总体实现思路是：
- 根据desc计算diffID
- 准备chainID, blobChainID
- 用cache manager来搜索blobChain -
cm.searchBlobchain(ctx, blobChainID)，如果找到了，就返回对应的ref - 如果上面找不着，就从chain里找，
cm.searchChain(ctx, chainID) - 如果都没找着，就新建一个cacheRecord，并设置好对应的参数，并持久化 -
rec.commitMetada
为了顺利走完buildkit的全流程，我们先专注在cache manager的cacheRecord，来看看它又是怎么设计的。
cache manager中存储了cache record的数组，从调用情况来看，是用来缓存现有的record的，用id进行存储。 那这样也好理解，如果id是唯一的，那么就方便下一次再有用到这个id的时候，就可以直接从缓存中命中。
进一步看cacheRecord定义的地方，发现复杂的是cacheRecord和immutableRef及mutable Ref之间的关系：
type immutableRef struct {
*cacheRecord
triggerLastUsed bool
descHandlers DescHandlers
}
type mutableRef struct {
*cacheRecord
triggerLastUsed bool
descHandlers DescHandlers
}
这两个Ref都是cacheRecord的拓展。
为了进一步了解她们的工作原理，袁小白打开了manager_test.go，仔细研读了起来。

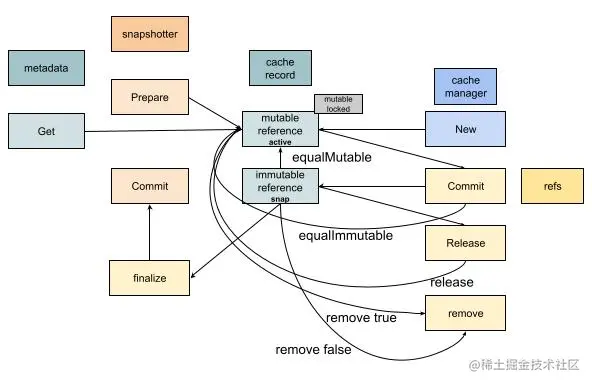

经过一番摸索，袁小白终于弄清楚了她们之间的逻辑：
原来cacheRecord只是用来存储基础数据的，里面有metadata来做持久化操作，这个metadata也挺有趣，值得研究一下。 而重点是mutableRef和immutableRef，这两个状态可以互相转换。 而谁需要这两个状态呢，答案是snapshotter，当snapshotter.Prepare的时候会产生mutableRef，也就是这个时候是可以修改的；mutableRef通过Commit可以转换成immutableRef的状态；最后immutableRef可以通过finalize，并commit到snapshotter。 （这又是一个containerd项目里的包，我们先不在这里展开，记录在下面的知识点里，以避免走进了免子洞，一个接一个，没完没了。）
为什么要这样设计了，可以设想一下。 如果我要提高构建dockerfile的效率，像From这样的操作可能同时会进行好几个，很有可能他们都有一个能用的基础镜像，这在实际使用中，是很容易出现的。 如果每一个都独立构建，那肯定没有必要，浪费时间。 如果想要共用一个，就得进行缓存，这时需要有唯一标识，也就是我们前面看到的ID。 对于dockerfile里的下一个操作，前面的都可以认为是一个独立的基础镜像，在docker里，会把一个镜像的索引叫Ref，也就是索引。 与此同时，有时候需要提交准备好文件系统diff的信息，并挂载成一个文件系统，其中有docker推荐的overlay2文件系统，那我们就需要可以修改的ref，也就是mutableRef。 一旦有操作基于文件系统进行执行，那这时就需要变成不可修改状态, immutableRef。 必竞她们的数据信息是一致的，也就需要像cacheRecord这样的数据结构来承载相关信息，并支持缓存。
哦，原来SourceOp执行的结果就是准备好snapshotter，也就是快照，这个快照可以为接下来的ExecOp提供rootfs相关的服务支持。
那ExecOp的CacheMap和Exec又是干什么的呢？ 有点小期待呢！
新的知识点
在CacheMap中，当我们拉取manifests的时候，我们用的是containerd提供的库。 在上面我们又涉及到OCI中image相关的一些概念，像diffid, chainid, desc等等。 我们都简化的理解为image的领域语言，也就是出现在image上下文里的实体或值对象。 后续会帮大家把containerd, oci相关的源码解读安排上。 下面做一个记录。
- Containerd
- snapshotter
- OCI
