已经完成的异型图

1、带倒角的矩形 2、带箭头的直线

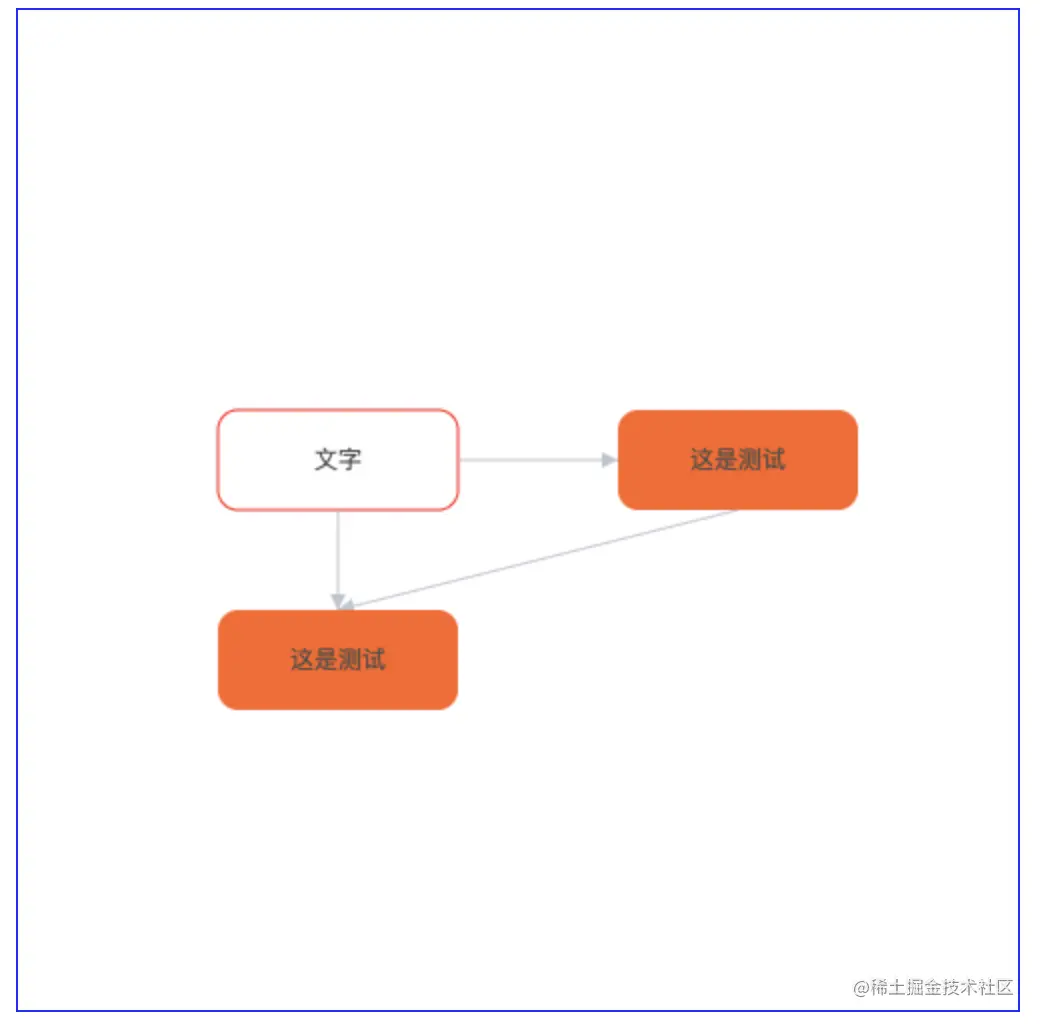

效果图

代码

<!DOCTYPE html>
<html lang="en">

<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
</head>

<body>
  <canvas id='container' width="500" height="500" style="border:1px solid #30f">您的浏览器不支持 HTML5 canvas 标签</canvas>
</body>
<script>
  const canvas = document.getElementById('container');
  const context = canvas.getContext("2d");

  // 边框
  strokeRoundRect(context, 100, 200);
  fillRoundRect(context, 300, 200);
  drawLineTriangle(context, 100 + 120, 200 + 25, 300, 200 + 25)
  drawLineTriangle(context, 100 + 60, 200 + 50, 100 + 60, 300)
  drawLineTriangle(context, 300 + 60, 200 + 50, 100 + 60, 300)
  fillRoundRect(context, 100, 300);

  // 直线
  function drawLineTriangle(ctx, startX, startY, endX, endY) {
    ctx.save();
    ctx.beginPath();
    ctx.moveTo(startX, startY);
    ctx.lineTo(endX, endY);
    ctx.strokeStyle = '#C0C5CF';
    ctx.lineWidth = 1;
    ctx.stroke();
    ctx.restore();
    const atan = Math.atan((startY - endY) / (startX - endX));
    const radians = atan + ((startX >= endX ? -90 : 90) * Math.PI) / 180;
    drawTriangle(ctx, endX, endY, radians)

  }

  //渲染文字
  function drawText(ctx, x, y, text, font, fillColor) {
    ctx.save();
    //ctx.beginPath();
    ctx.translate(x, y);
    ctx.font = font || 'normal 12px PingFangSC-Regular';
    ctx.fillStyle = fillColor || '#4E4E4E';
    ctx.textAlign = 'center';
    ctx.textBaseline = 'middle';
    ctx.fillText(text || '', 60, 25);
    ctx.restore();
  }

  // 三角形
  function drawTriangle(ctx, x, y, radians) {
    ctx.save();
    ctx.beginPath();
    ctx.translate(x, y);
    ctx.rotate(radians);
    ctx.moveTo(0, 0);
    ctx.lineTo(4, 8);
    ctx.lineTo(-4, 8);
    ctx.closePath();
    ctx.fillStyle = '#C0C5CF';
    ctx.lineWidth = 1;
    ctx.fill();
    ctx.restore();
  }

  //填充圆角
  function fillRoundRect(ctx, x, y) {
    ctx.save();
    ctx.beginPath();
    ctx.translate(x, y);
    drawRoundRectPath(ctx, 120, 50, 10);
    ctx.fillStyle = '#ff6420'
    ctx.fill();
    ctx.restore();
    drawText(ctx, x, y, '这是测试')
  }

  // 边框
  function strokeRoundRect(ctx, x, y) {
    // x,y偏移量
    ctx.save();
    ctx.beginPath();
    ctx.translate(x, y);
    //绘制圆角矩形的各个边
    drawRoundRectPath(ctx, 120, 50, 10);
    ctx.lineWidth = 1;
    ctx.strokeStyle = "#f00";
    ctx.stroke();
    ctx.restore();
    drawText(ctx, x, y, '文字')

  }



  function drawRoundRectPath(ctx, w, h, r) {
    // w：宽，h表示高，r表示半径
    ctx.beginPath();

    //左上圆角
    ctx.arc(r, r, r, Math.PI, Math.PI * 3 / 2);

    // 上边线
    ctx.lineTo(w - r, 0);

    // 又上圆角
    ctx.arc(w - r, r, r, Math.PI * 3 / 2, Math.PI * 2);

    // 右侧边线
    ctx.lineTo(w, h - r);

    // 右下圆角
    ctx.arc(w - r, h - r, r, 0, Math.PI / 2);

    // 下边线
    ctx.lineTo(r, h);

    // 下左圆角
    ctx.arc(r, h - r, r, Math.PI / 2, Math.PI);

    // 左侧边线
    ctx.lineTo(0, r);


  }

</script>

</html>
