随着科技的不断发展以及手机的普及，现在越来越多的人群离不开手机了，然而在出门在外的情况下手机将无法避免的出现电量不足的情况，尤其是对于一些电量不足恐惧症的人来说看到电量见底将会毫无安全感。
近几年，共享经济崛起，作为中国现代四大发明之一的共享充电项目在这几年也是风靡各大城市，目前国内共享充电市场份额基本由“三电一兽”给占据，三电一兽分别是：街电。来电，小电以及怪兽充电四大品牌占领，但是三电一兽主要的占领市场还是在一二线城市，三四线城市中也有许多小众充电品牌在厮杀。那么，制作一个共享充电系统需要具备一些什么呢？
共享充电设备主要的是两大方面：硬件以及软件。接下来我们来详细解析一下
一、共享充电宝PCBA方案开发优点
共享经济模式改变着各个层面中社会资源的配置方式与人们的生活方式，每当我们出门在外，如果忘记带充电宝的话，手机很容易就会没电，共享充电宝PCBA开发刚好能够为用户很好地解决手机没电的难题，满足用户的用电需求。
1、手机APP立即借走充电，方便快捷，再也不用担心外出手机没电，随借随还;
2、当你在外面吃饭、约会、应酬等场所手机没电时，共享充电宝PCBA帮你及时解决手机没电问题，你不错过每一个重要电话;
3、采用终端快充技术，2、1快充端口为手机提供安全强劲的电流，帮你在更短时间充满电;
4、采用GPS定位，北斗卫星定位精准定位充电宝位置，随时查找方便借还，节省时间就是节省金钱;
5、共享充电宝PCBA采用LED显示屏，每个角落都能清晰显示，让你清晰了解电量情况及时归还。
二、共享充电宝PCBA方案基本内容
共享充电宝是指企业提供的充电租赁设备，用户使用移动设备扫描设备屏幕上的二维码交付押金，即可租借一个充电宝，充电宝成功归还后，押金可随时提现并退回账户。可以解决用户在户外手机没电的问题，让你不错过一个重要的电话、一个重要的信息。
1、充电宝柜：包括：安卓屏、货道锁、云控电路板、蓄电池、充电线、识别电量、数量统计。
2、定制充电宝：包括：电量识别接点、充电宝识别接点。
3、扫码管理系统：包括：用户安卓APP、苹果APP、后台管理系统及服服器搭建。
4、后台管理：区域、代理、会员、套餐、设备监测、优惠券、流水、统计、分析、充电宝柜管理、充电宝管理等。
5、操作流程：手机扫码——关注公众号——微信支付——输入密码——充电。
三、共享充电宝PCBA软硬件技术系统
首先共享充电宝PCBA首先要联网，那联网的方式有很多：蓝牙、WiFi、zigbee、有线的rj45等，他的应用场景来看，电不是问题，应该是用wifi;
第二，它的核心功能是充电，那么有要有电池控制技术(本身的电池)，充电保护(本身充电)、放电保护(充您的手机)，如果他没有带电池，是直接一个多出口的“变压器”，那不设计电池控制单元;
第三：它要用户扫码缴费才能充电，那这个充电器也就必须具备所谓智能能力，智能无非就是这个硬件有MCU，要实现它的根基缴费金额来确定充电时间这样的功能，不需要多好的mcu,普通的pic单片机都够了，它的控制方式可以是这样的结构：智能充电器和服务端相连，它们之间有已经约定的通讯协议，比如服务端向充电器发送7e0118007e,表示充电器的01口可充电1800秒(30分钟)，智能充电器收到这条命令后就开启01口充电半个小时，二至于服务端为什么会发送这个指令，那可以是当用户扫码付费后发个服务端的消息，当服务端收到充值完成消息后，通过解析和识别后，马上对目标智能充电器发送对应的指令。所以大概的流程是：用户扫码付费-》服务端识别目标充电器及端口，发送指令-》充电器收到指令开启限时充电
硬件开发技术：普通的变压充电器技术+mcu+wifi
模块嵌入式系统：pic单片机编程，不需要用到如linux、android有操作系统的硬件平台;
软件系统：服务端socket，可以用java的nio 框架netty;第三方支付接入;后台管理系统web系统。可以开发对应的APP、微信服务号、小程序。\
四、共享充电宝PCBA开发功能
在人们的日常生活中，陪伴大家最多时间的就是手机，手机如果没电了的话，对自己可以说非常的不方便，因为现在的人们都不带现金出门了，一部手机完成所有日常生活操作，包括手机支付，所以要是手机没电了，出门在外将会很难过，所以共享充电宝开发可以让人们在生活中随时都可以充电。
1、双USB输出接口，可同时为iPad/iPhone充电，也可同时给2个手机或数码设备充电。
2、5000mAh高容量锂聚合物电芯，相当于5-6块手机电池，可供手机待机30天。
3、持久耐用，充放电循环次数≥500次。
4、智能控制，微电脑智能监测并显示电量。
5、单键飞梭，一个按键可实现所有功能操作。
6、自动休眠，采用智能单片机控制,非工作状态下自动休眠，防止电量损耗。
7、一机多能，适用于iPad/iPhone、手机、MP3、MP4、GPS等数码产品。
8、即插即用，采用USB端口供电输出，插上数据线即可实现随身、随时充电。
9、超值共享，无须携带各种充电器，随机附赠的转接头能为各品牌手机充电。
五、共享充电宝PCBA产品特点
共享充电宝开发方案共设置了40个充电宝存放端口，设备上方的屏幕注明了操作流程、费用提示、异常解答、使用教程和客服电话。用户打开手机中的微信或支付宝进行扫码操作，一台充电宝便会自动弹出。在设备上操作选择归还，手机随即收到包括归还时间、归还地点、租借时长、产生费用等在内的详细信息。该设备中还有数据线，但仅供出售。
1、安全可靠：采用智能线路，实现三重保护系统安全，美国移动电源技术和智能控制电路(充电控制、充电保护、放电保护、过载保护、短路保护)
2、兼容性强、性价比高：可随时随地为市场各种品牌的手机、MP3、MP4等多种便携式数码产品供电或充电，一机多用，省钱省时。
触控USB输出移动电源电池容量：5000mAh/3.7V电池类型：1056021mm(可放3节18650和聚合物电池)锂电芯318650聚合物：2904065输入电流：DC5V/800mA输出电流：DC5V/1A输入充电时间：5-6小时循环寿命：不低于500次/ 4个LED电量显示过流过充软硬件双重保护自动开关机识别，平均转换率≥85适用产品：适用于iPhone，数码相机，PDA，PSP，MP3，MP4等等。\
六、共享充电宝PCBA方案设计参数
共享充电宝的概念也叫移动电源。一种集供电和充电功能于一体的便携式充电器，可以给手机、平板电脑等数码设备随时随地充电。一般由锂电芯(或者干电池，较少见)作为储电单元，使用方便快捷。
输入参数：5v/1A
输入接口：V8口，micro USB(安卓口，扁口)
输出参数：单USB输出：电压5v，标准电流0.8，最高1.5A
转换率：80%-85%
电量显示： 4级LED灯显示电量，非工作状态智能自动关机
充电显示： 充电时0-25% 一个灯闪亮，其它灯不亮，充电到25%–50% 时，第二灯闪，
第一灯变为恒亮，充电到50%-- 75% 时第三个灯闪亮，前面二个灯转为恒亮，
充电到 75%—100% 第四个灯闪亮，前面三个灯转为恒亮，四个灯全亮充电到 100%
1、可以使用的电池：18650锂电池(无保护板)
接入电池要求：3.7-4.2V的锂电池(18650锂电池):不可接入其它电池，如1.2V的18650镍氢电池、3.2V的铁锂电池、所有干电池，12V的铅酸电池
2、充放电保护：电路板内置锂电池保护IC，有过压保护，过流保护，欠压保护等
3、4节装最多可以装4节18650电池(装3节，2节，1节也木有问题)。
4、充电输入要求：最匹配是5V1A以上的充电器，其它任何5V恒压电源都可以做为充电输入电源。
七、共享充电宝PCBA硬件架构
目前的共享充电宝，主要是充电柜的形式，虽然各类充电宝租借柜的实现细节各有区别，但从系统架构角度来说基本以下几部分不可或缺：
1、移动电源机柜
移动电源机柜用于存放移动电源，能够为在舱的移动电源充电。机柜具备WIFI/4G等联网功能，通过网络与云服务器进行双向通信，实现移动电源借出或归还的功能。
2、手机客户端APP
手机客户端APP为用户提供系统的各种功能操作，包括押金充值、押金退换、移动电源租借、移动电源归还、租金支付等。
3、移动电源
移动电源主要为用户提供移动设备充电的功能，另外，移动电源能够被本系统的机柜所识别，当移动电源还入机柜后，系统能够进行自动识别。
4、云服务器应用软件
云服务器应用软件为本系统内的设备、用户、支付订单提供数据统计功能，同事支撑设备与手机APP客户端之间的各种信息通信。\
八、共享充电宝PCBA软件系统架构
从系统类型抽象，整个共享充电宝租凭柜系统的方案包括了：机械结构、外观模具、控制电路、软件系统这四大部分，不同产品类型在机械结构和外观模具上有较大不同，这样导致了不同的产品使用体验。由于整个系统涉及多个领域协同配合，从而也提供了整个系统的开发设计门槛。
1、共享充电宝终端
整个系统的实体部分，也是我们能够看到的部分，用于负责充电宝的存放，柜体上一般都附带一个二维码。不同产品这部分的差距是最大的，主要体现在大小、是否有触摸操作屏、充电宝送出方式等等。终端内部还分为机械部分和电子控制部分，电子控制部分通过软件编程控制来控制机械部分负责实现充电宝的存放。
2、用户端
微信公众号、微信小程序、支付宝服务号、APP客户端，这是用户进行操作的客户端，实现的功能都类似，主要有充电宝的借还流程、费用支付、押金支付提款。
3、云服务端
是整个系统的中控，将其余所有部分连接起来，实现相应业务流程。
4、商户管理后台
通常充电宝租借柜都会发展代理商，代理商需要了解柜子的运营情况，通过管理后台就可以查看相关运营数据，收费情况等。
5、系统管理后台
管理后台可以查看所有充电宝租借柜运行状态、使用数据，可以管理旗下的商户，用于管理整个产品的运营。

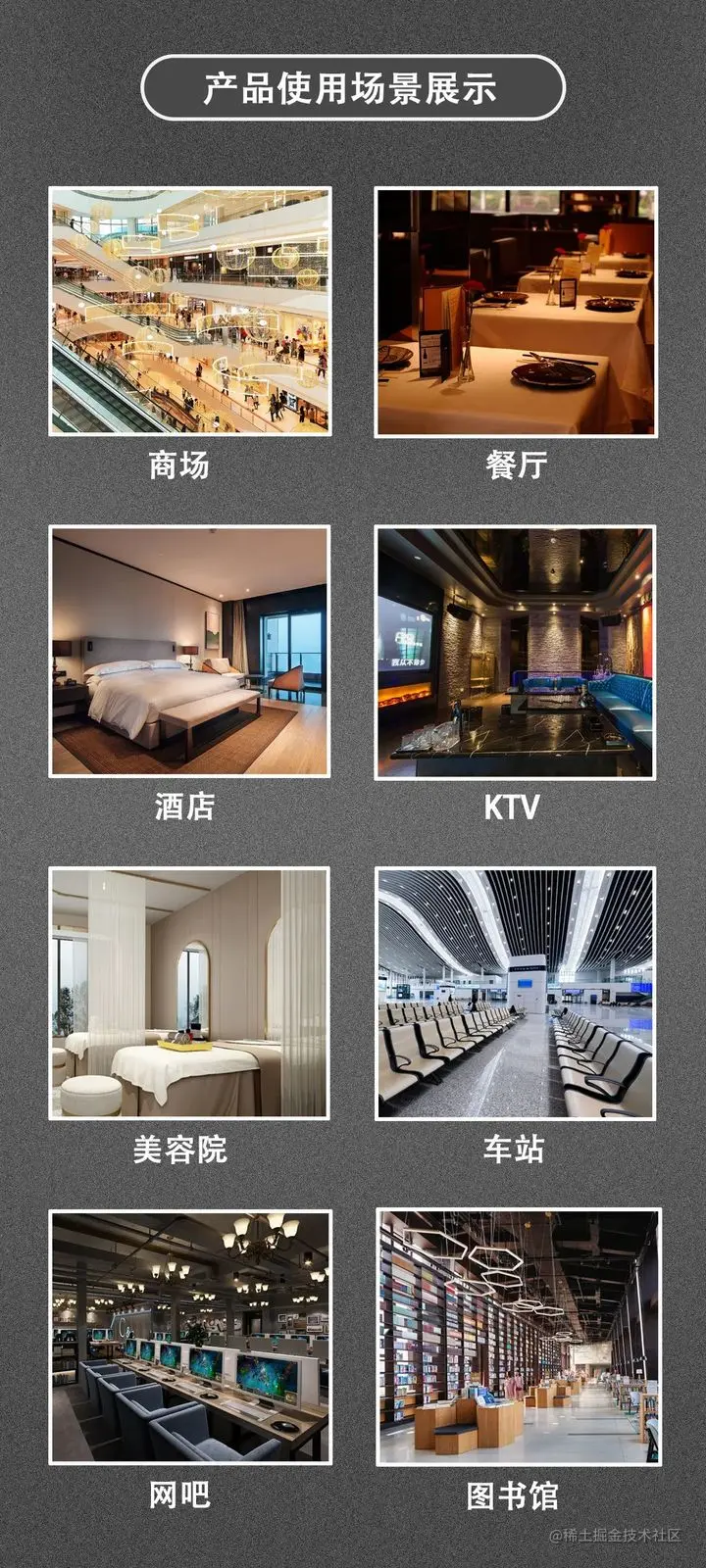

九、共享充电宝PCBA产品分类及应用场景
共享充电宝租赁柜产品以解决人们在使用手机没电或电量低没电可用这一痛点为最终目的，目前市面上出现产品类型有：动态密码充电宝、桌面式充电宝、小型柜充电宝、大型柜充电宝等常见的4种类型。

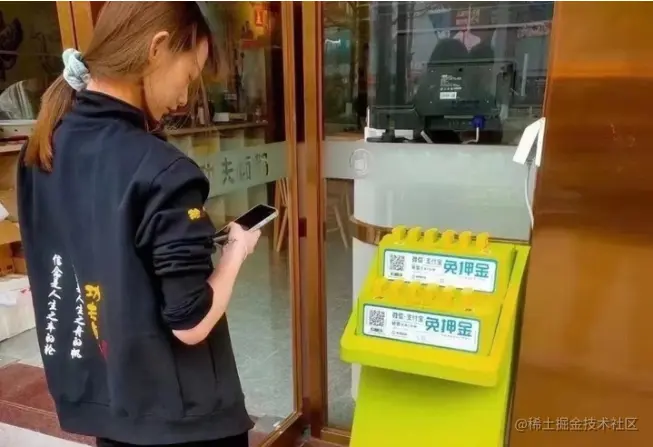

1、动态密码充电宝，实质是对充电宝进行设置了动态密码锁，只有获取密码解密后用户才能使用;
2、桌面型单台充电宝，一体线机、不需要押金，制作成本低、铺设迅速，可复制性较高;
3、小型场景(包括茶餐厅、咖啡馆、餐馆、宾馆、小型超市等)机柜，小型单个机柜一般可容纳6至8台充电宝、大型单个机柜至少可容纳12台充电宝;台充电宝，用户使用度变得更加自由，很符合普通人的生活场景，并且其个体性更高，机柜无需人工干预，完全是进入了自主维护模式;
4、大型场景(包括大型卖场、机场、高铁站、学校、旅游景点、火车站、医院、大型超市等人流量大的场所)机柜，单机可放20/40/52/66/84/108台充电宝。同时也可布置小场景机柜，共享充电宝可大约6至12台。
