在前一篇文章 AEJoy —— 开发第一个 After Effects 插件（一） 中，我实现了一个简单的 After Effects 插件。本文是对它的补充。

什么是颜色（位）深度

在计算机中，颜色被表示为数字。在 RGB 颜色系统中，颜色表示为 (R, G, B)，如 (100,120,144) 或(0.5,0.2,0.7)。在灰度模式下，颜色表示为一个值，例如从 0 到 255 的整数或从 0.0 到 1.0 的浮点数。

颜色位深度是每个值的分辨率。当颜色为每个通道 8 bpc(每通道位)，R/G/B/A 用 8 位表示。当颜色为8bpp(每像素位)时，每个像素颜色用 8 位表示，R 和 G 用3位表示，B用 2 位表示。

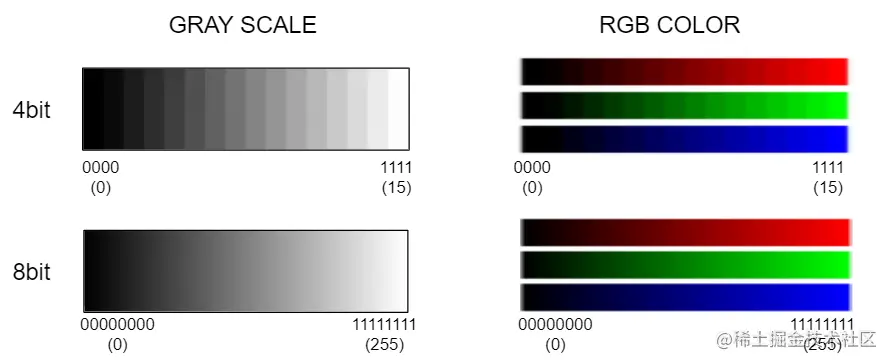

下面是 4 bit颜色(4bpc)和 8 bit颜色(8bpc)之间的区别的图像。


AE 中的颜色位深度

在 After Effects 中，您可以使用 8-bpc、16-bpc 或 32-bpc 颜色。(详见“颜色深度和高动态范围颜色”)

  • 8位: 0-255为每个通道(256 级)

  • 16位: 0-32767为每个通道(32,768 级)

  • 32位: 每个通道由 32 位浮点数表示的范围(4,294,967,296 级)

颜色用 8bpc 和 16bpc 颜色的整数表示。在 8bpc 和 16bpc 中，float 值被固定为 [0.0 - 1.0] 并转换为 [0-255] 或 [0-32767] 。

AE 插件开发中的 颜色位深度

当你开发 After Effects 插件时，你应该考虑所有颜色 8/16/32 位。

8 位

8位的 ARGB 颜色存储使用 PF Pixel8

//this is from AE_Effect.h

// Basic pixel defn's
typedef struct {
  A_u_char  alpha, red, green, blue;
} PF_Pixel;

typedef PF_Pixel    PF_Pixel8;
typedef PF_Pixel    PF_UnionablePixel;

16 位

//this is from AE_Effect.h

typedef struct {
  #ifdef PF_PIXEL16_RENAME_COMPONENTS
    // this style is useful for debugging code converted from 8 bit
    A_u_short    alphaSu, redSu, greenSu, blueSu;
  #else
    A_u_short    alpha, red, green, blue;
  #endif
} PF_Pixel16;

32 位

在 CS6 (11.0)和更高版本中支持 32 位颜色。

//this is from AE_Effect.h

typedef A_FpShort      PF_FpShort;
typedef A_FpLong      PF_FpLong;
typedef struct {
  PF_FpShort        alpha, red, green, blue;
} PF_PixelFloat, PF_Pixel32;

正如你在下面看到的，每个通道在 PF_Pixel 或 PF_Pixel8 中是 char 类型(8位)，在 PF_Pixel16 中是 unsigned short 类型(16位)，在 PF_PixelFloat 或 PF_Pixel32 中是 float 类型(32位)。

//picked up from A.h

typedef char      A_char;
typedef float      A_FpShort;
typedef unsigned short  A_u_short;

AE 插件开发中颜色深度处理技巧

全局设置

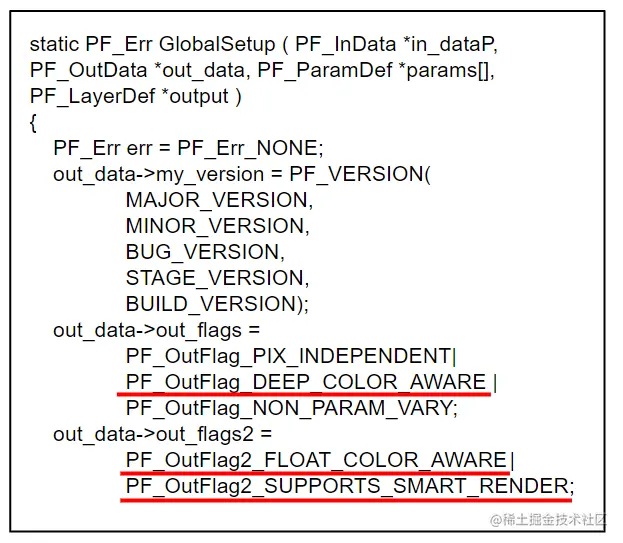

设置标记位

要使效果处理 16-bpc 颜色，设置 out_data->out_flags 为 PF_OutFlag_DEEP_COLOR_AWARE 。

为了使你的效果支持 32bpc 颜色，设置 out_data->out_flags2 为 PF_OutFlag2_FLOAT_COLOR_AWARE 和 PF_OutFlag2_SUPPORTS_SMART_RENDER 。

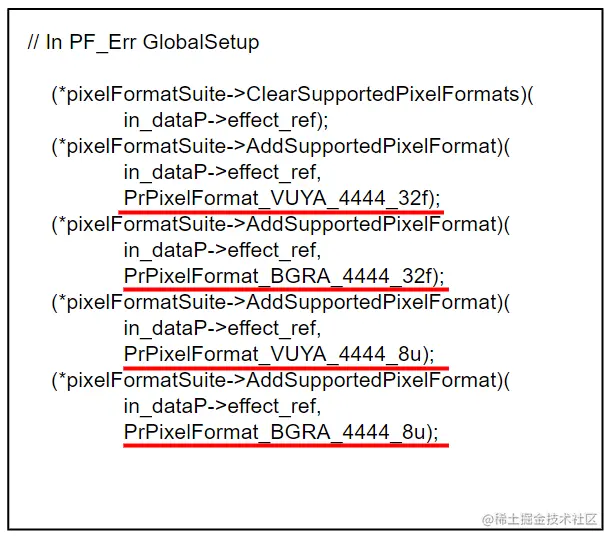

设置像素格式

在 CS6 之前，PF_CHECKOUT_PARAM() 只返回 8 位 ARGB 缓冲区，不管当前用于渲染的像素格式是什么。从 CS6 开始，一个效果可以选择获得与渲染请求相同格式的帧，不管它是 32 位浮点，还是 YUV 等。

引用自 After Effects SDK Guide

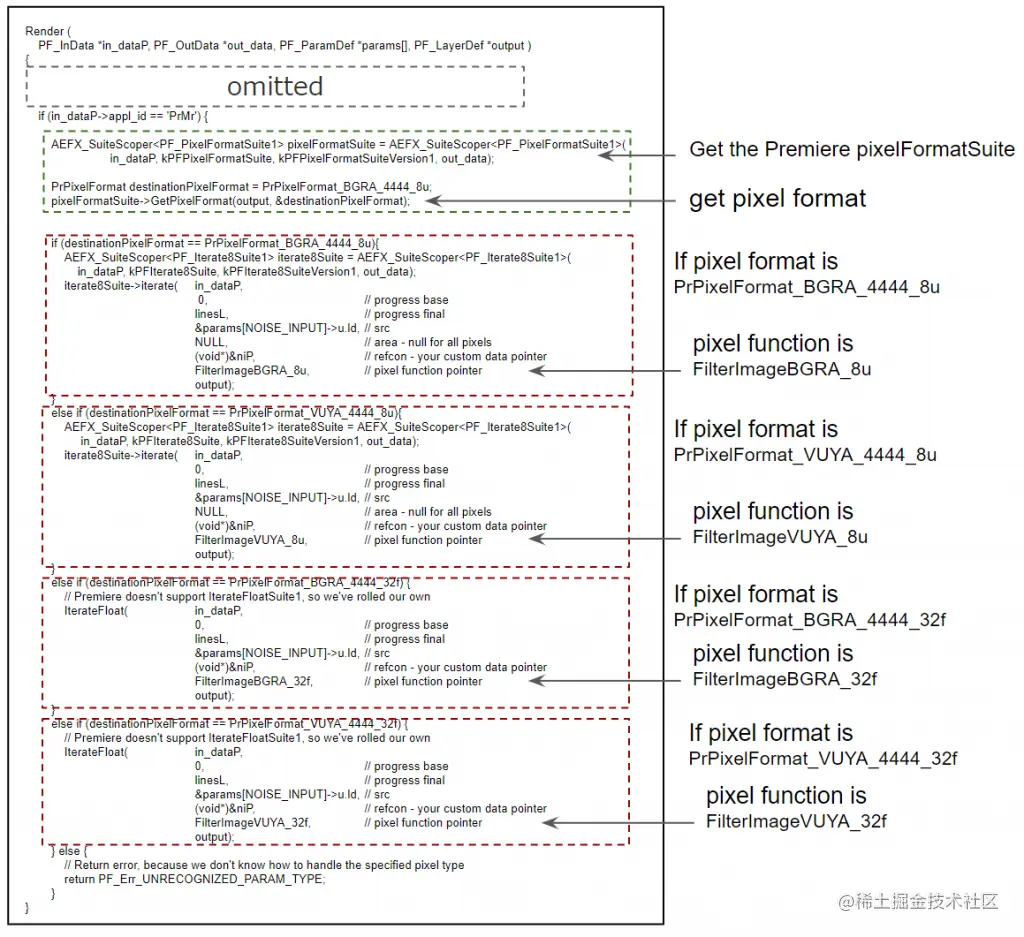

渲染

在渲染函数中，迭代函数作为像素对像素的操作，会扫描输入帧并计算输出帧，像素函数。根据目标像素的 PrPixelFormat 分别选择迭代函数。具体查看文末的 “迭代过程中的进度” 的详细信息。

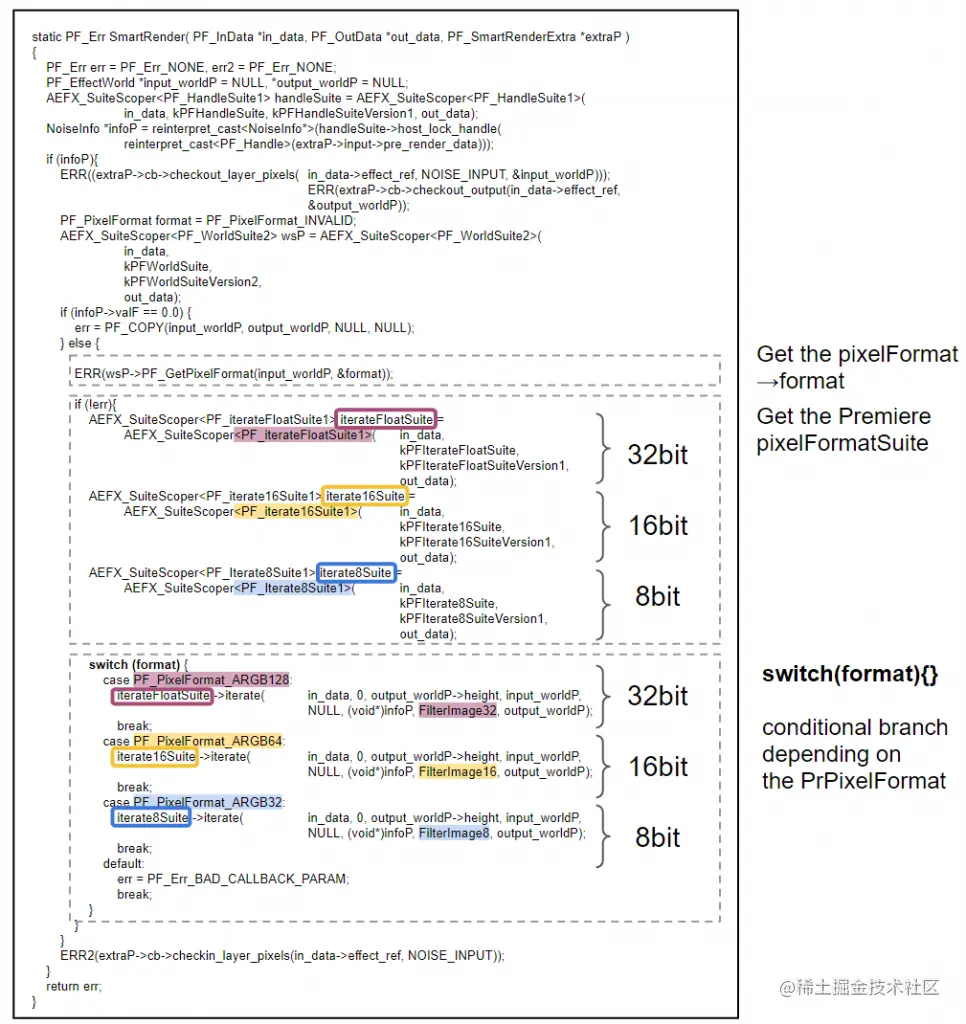

智能渲染（Smart Render）

在智能渲染函数中，像素函数和渲染函数的（像素函数）是一样的，都是根据 PrPixelFormat 单独选择的。


下面是 switch 的的条件分支。

 switch (format) {
    case PF_PixelFormat_ARGB128:
        iterateFloatSuite ->iterate(
            in_data, 0, output_worldP->height, input_worldP,
            NULL, (void*)infoP, FilterImage32, output_worldP);
        break;
    case PF_PixelFormat_ARGB64:
        iterate16Suite ->iterate(
            in_data, 0, output_worldP->height, input_worldP,
            NULL, (void*)infoP, FilterImage16, output_worldP);
        break;
    case PF_PixelFormat_ARGB32:
        iterate8Suite ->iterate(
            in_data, 0, output_worldP->height, input_worldP,
            NULL, (void*)infoP, FilterImage8, output_worldP);
        break;
     default:
         err = PF_Err_BAD_CALLBACK_PARAM;
         break;
}

像素函数

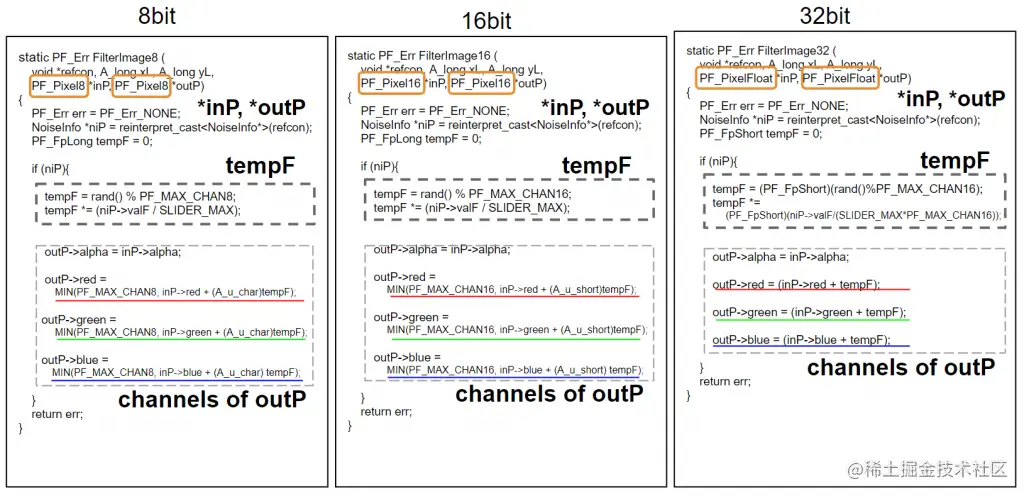

分别为 8/16/32 位准备了像素函数。下面的例子在 SDK_Noise.cpp 中。


具体区别如下

*inP 和 *outP

// 8bit
static PF_Err FilterImage8 (
    void *refcon, A_long xL, A_long yL,
    PF_Pixel8 *inP, PF_Pixel8 *outP)

// 16bit
static PF_Err FilterImage16 (
    void *refcon, A_long xL, A_long yL,
    PF_Pixel16 *inP, PF_Pixel16 *outP)

// 32bit
static PF_Err FilterImage32 (
    void *refcon, A_long xL, A_long yL,
    PF_PixelFloat *inP, PF_PixelFloat *outP)

tempF

// 8bit   clamp in range [0, PF_MAX_CHAN8]
tempF = rand() % PF_MAX_CHAN8;
tempF *= (niP->valF / SLIDER_MAX);

// 16bit   clamp in range [0, PF_MAX_CHAN16]
tempF = rand() % PF_MAX_CHAN16;
tempF *= (niP->valF / SLIDER_MAX);

// 32bit    clamp in range [0, 1 = PF_MAX_CHAN16/PF_MAX_CHAN16]
tempF = (PF_FpShort)(rand() % PF_MAX_CHAN16);
tempF *= (PF_FpShort)(niP->valF / (SLIDER_MAX * PF_MAX_CHAN16));

outP 的通道

// 8bit  clamp in the range [0, PF_MAX_CHAN8]
outP->red = MIN(PF_MAX_CHAN8, inP->red + (A_u_char) tempF);

// 16bit  clamp in the range[0, PF_MAX_CHAN16]
outP->red = MIN(PF_MAX_CHAN16, inP->red + (A_u_short) tempF);

// 32bit
outP->red = (inP->red + tempF);

迭代过程中的进度

After Effects 力求尽可能地响应用户交互，即使是在渲染时。通过适当地使用PF_ITERATE() 来执行同样的操作。例如，也许你在响应 PF_Cmd_RENDER 时使用了 3 次 PF_ITERATE 函数。

在这种情况下，你可以这样开始:

lines_per_iterateL = in_data->extent_hint.top - in_data->extent_hint.bottom;
total_linesL = 3 * lines_per_iterateL;
lines_so_farL = 0;

在每次迭代之后，你再把上一步计算完成的行（lines_per_iterateL）添加到当前位置:

suites.iterate8suite()->iterate( lines_so_farL,
                                total_linesL,
                                input_worldP,
                                &output->extent_hint,
                                refcon,
                                WhizBangPreProcessFun,
                                output_worldP);

lines_so_farL += lines_per_iterateL;

ERR(PF_PROGRESS(lines_so_farL, total_linesL));

suites.iterate8suite()->iterate( lines_so_farL,
                                total_linesL,
                                input_worldP,
                                &output->extent_hint,
                                refcon,
                                WhizBangRenderFunc,
                                output_worldP);

lines_so_far += lines_per_iterateL;

ERR(PF_PROGRESS(lines_so_farL, total_linesL));

suites.iterate8suite()->iterate( lines_so_farL,
                                total_linesL,
                                input_worldP,
                                &output->extent_hint,
                                refcon,
                                WhizBangPostProcessFunc,
                                output_worldP);

ERR(PF_PROGRESS(lines_so_farL, total_linesL));
