d3 第四章-例子散点图动画效果需求每隔两秒更新比例尺所有的点按照新的比例尺重新定位加一个点 —— 从左上角

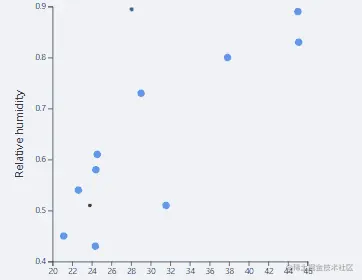

效果

需求

每隔两秒

更新比例尺
所有的点按照新的比例尺重新定位
加一个点 —— 从左上角0，0移动到当相应位置新加点初始绿色
移除一个点—— 当前页数据第一个点，变红直径渐变为0移除

七步走

获取数据

import { dataset } from '../data/my_weather_data'
const xAccessor = (d: weatherData) => d.dewPoint
const yAccessor = (d: weatherData) => d.humidity

创建图标尺寸

const dimensions = {
  viewBox: '0, 0, 400,400',
  margin: {
    top: 10,
    right: 10,
    bottom: 50,
    left: 50,
  },
  boundedWidth: 340,
  boundedHeight: 340,
}

绘制画布

const wapper = d3.select('#demo-scatterplot-animate')
  const svg = wapper.append('svg').attr('width', '100%').attr('height', '100%').attr('viewBox', dimensions.viewBox)
  const bounds = svg.append('g').style('transform', `translate(${dimensions.margin.left}px,${dimensions.margin.top}px)`)

由于我们后续要更新bounds中的点的属性以及刻度尺内容，我们将刻度尺和数据点的外层标签先写好。

bounds.append('g').attr('class', 'scatter-wapper')
const xAxis = bounds.append('g')
xAxis.append('text')
const yAxis = bounds.append('g')
yAxis.append('text')

创建刻度尺

我们将会变动的元素放在一个函数中处理。

const drawScatter = function (
  bounds: d3.Selection<SVGGElement, unknown, HTMLElement, any>,
  dataset: Iterable<weatherData>,
  xAxis: d3.Selection<SVGGElement, unknown, HTMLElement, any>,
  yAxis: d3.Selection<SVGGElement, unknown, HTMLElement, any>
) {
}

数据变动则调用drawScatter。创建刻度尺

const xScale = d3.scaleLinear().domain(d3.extent(dataset, xAccessor)).range([0, dimensions.boundedWidth]).nice()
const yScale = d3.scaleLinear().domain(d3.extent(dataset, yAccessor)).range([dimensions.boundedHeight, 0]).nice()

绘制数据

数据绑定，我们将dataset绑定在单个点的包裹层 .scatter ，而且要传入第二个参数key来确保唯一性,为下次更新数据时做匹配（如果不加key，本次数据和上次数据长度一样就全覆盖了）。

  let scatterGroups = bounds
    .select('.scatter-wapper')
    .selectAll('.scatter')
    .data(dataset, (d: any) => d.date)

添加两个过渡这里我最后u选择让exit和update同时发生。

  const exitTransition = d3.transition().duration(1000)
  const updateTransition = d3.transition().duration(1000)

选择要移除的元素，添加消失过渡性效果以及移除节点操作：

const exitGroup = scatterGroups.exit()
exitGroup.selectAll('circle').attr('fill', 'red').transition(exitTransition).attr('r', 0)
exitGroup.transition(exitTransition).remove()

选择新增的元素：要注意这里的enterGroups是scatterGroups.enter()后添加的.scatter选择集。刚开始理解不深如果使用scatterGroups.enter()后续合并就会出问题，选择集合的问题大家可以自己看下。

  const enterGroups = scatterGroups.enter().append('g').attr('class', 'scatter')
  enterGroups.append('circle').attr('cx', 0).attr('cy', 0).attr('r', 0).attr('fill', 'green')

合并数据并绘制元素：

  scatterGroups = scatterGroups.merge(enterGroups as any)
  scatterGroups
    .selectAll('circle')
    .transition(updateTransition)
    .attr('cx', (d: weatherData) => xScale(xAccessor(d)))
    .attr('cy', (d: weatherData) => yScale(yAccessor(d)))
    .attr('r', 5)
    .attr('fill', 'cornflowerblue')

绘制外围

const xAxisGenerator = d3.axisBottom(xScale)
  xAxis
    .call(xAxisGenerator)
    .style('transform', `translate(0,${dimensions.boundedHeight}px)`)
    .select('text')
    .attr('x', dimensions.boundedWidth / 2)
    .attr('y', dimensions.margin.bottom - 10)
    .attr('fill', 'black')
    .style('font-size', '1.4em')
    .text('Dew point (℉)')
  const yAxisGenerator = d3.axisLeft(yScale).ticks(4)
  yAxis
    .call(yAxisGenerator)
    .select('text')
    .attr('x', -dimensions.boundedHeight / 2)
    .attr('y', -dimensions.margin.left + 10)
    .attr('fill', 'black')
    .style('font-size', '1.4em')
    .text('Relative humidity')
    .style('transform', 'rotate(-90deg)')
    .style('text-anchor', 'middle')

加个循环结束

  let i = 0
  setInterval(() => {
    i++
    const data = dataset.slice(i, i + 10)
    drawScatter(bounds, data, xAxis, yAxis)
  }, 2000)
