OSI模型的部首封装与解析
OSI 分成了七个分层：按照顺序
- 应用层：针对特定应用的协议：如电子邮件协议，文件传输协议
- 表示层：设备固有数据格式和网络标准数据格式的转换，接受文字，图像等
- 会话层：通信管理，负责人建立和断开通信连接。
- 传输层：管理两个节点之间的数据传输。
- 网络层：地址管理与路由选择。
- 数据链路层： 互连设备之间传送和识别数据帧
- 物理层：网线

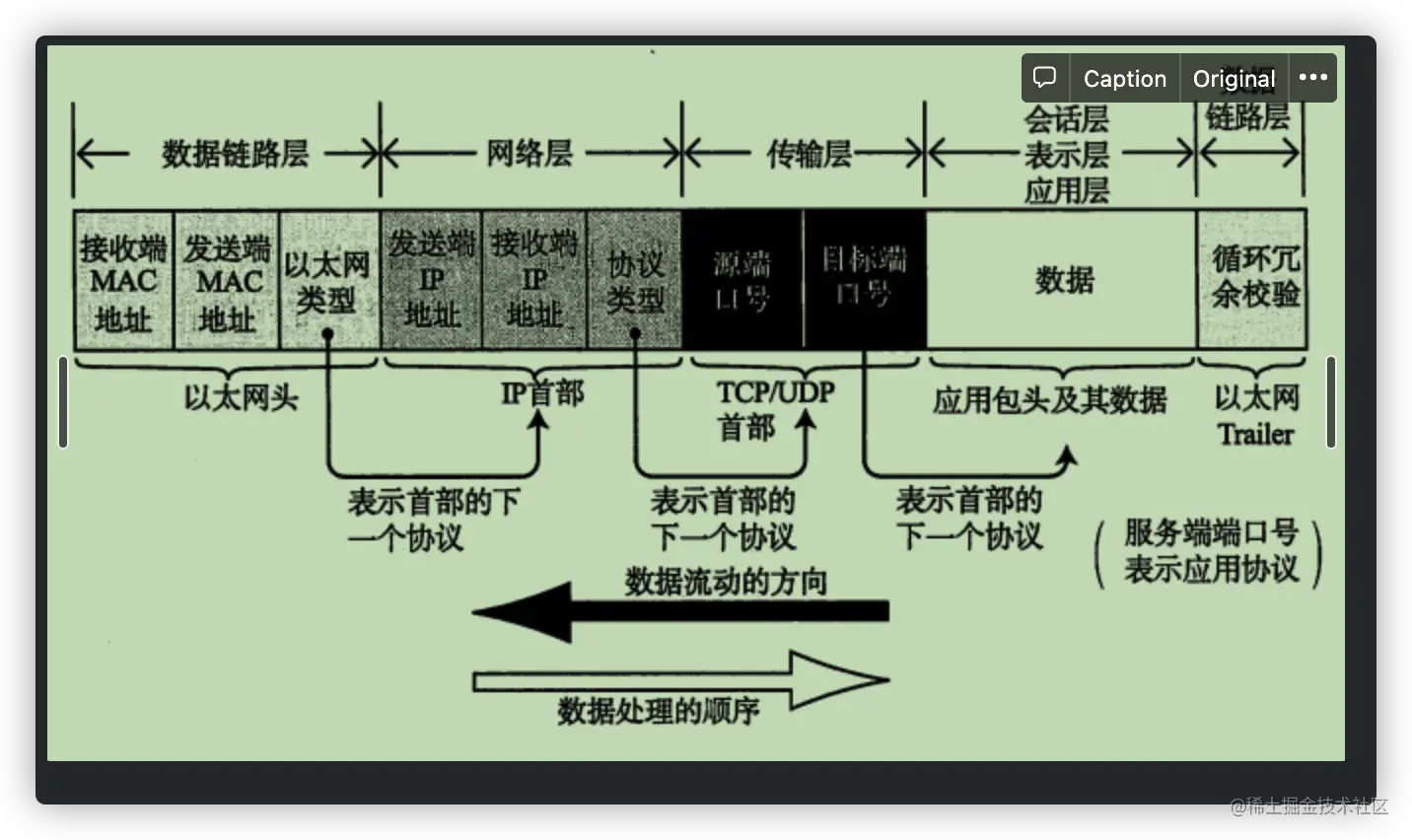

每个分层都会给发送的数据加一个首部，包含了该分层的必要信息。
发送路径
-
应用程序处理
-
TCP 在应用层数据的前端增加一个TCP部首，将部首和数据发送到IP
- 包括源端口号，目标端口号，序号（数据位置），校验和（数据传输中是否损坏）。
-
IP协议将TCP部首和数据合起来当做自己的数据，并在TCP部首前端加上IP部首，将部首和数据发送到连接路由器或网络接口的驱动程序。（相当于出口）
- 包括发送端地址，接收端地址。
-
网络接口将IP传来的数据加上以太网部首，数据通过物理层传输给接收端
- 包含接收端MAC地址，发送方MAC，以太网数据协议（标志以太网类型）。
接收路径
-
主机收到以太网包后，在以太网首部找到MAC地址，判断是否是自己，如果不是就丢弃。
- 如果是自己的，查找以太网部首中上一层的协议类型（比如说是IP协议），发送给处理对应协议的子程序（IP模块）。如果识别不了，就丢弃。
-
IP模块接收到数据（IP部首+数据部分，以太网部首已经在数据链路层被解析）。判断IP部首中的IP地址是否与自己相同。
- 查找上一层的数据类型（TCP），将IP部首之后的内容发送到TCP模块。
-
TCP模块中会先计算校验和（数据是否损坏）。检查是否在按照序号接收数据。检查端口号，确定具体的应用程序，发送给应用程序。
- 数据接收完毕，会发送一个确认回执给发送端。如果未能发送到发送端，就会一直重复发送。
-
应用程序接受到数据，通过解析得到对应信息。
