入门跑马灯

「这是我参与11月更文挑战的第28天，活动详情查看：2021最后一次更文挑战」

流水灯

流水灯--分步赋值法（数组赋值）

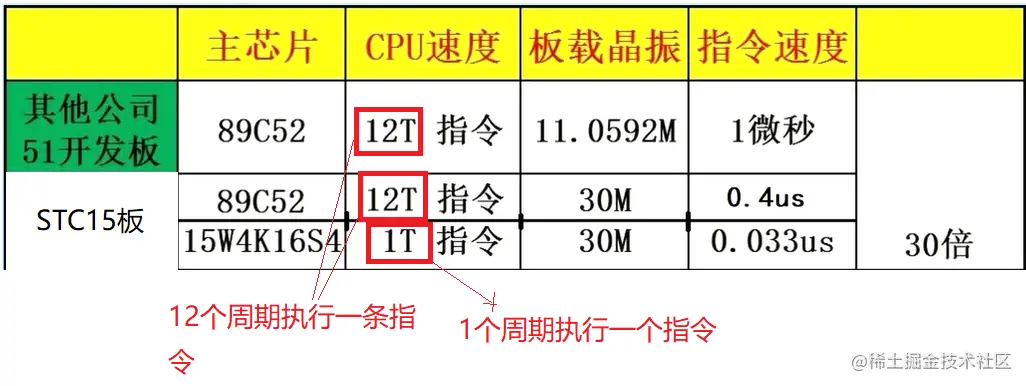

我们利用分步点亮的原理，可以实现最简单的流水灯。但是STC15单片机运行速度非常快，为了实现我们想要的效果，P3口点亮一个LED之后，延迟一段时间，再点亮下一个LED，延迟，以此类推，这样就可以循环显示8个LED流水效果

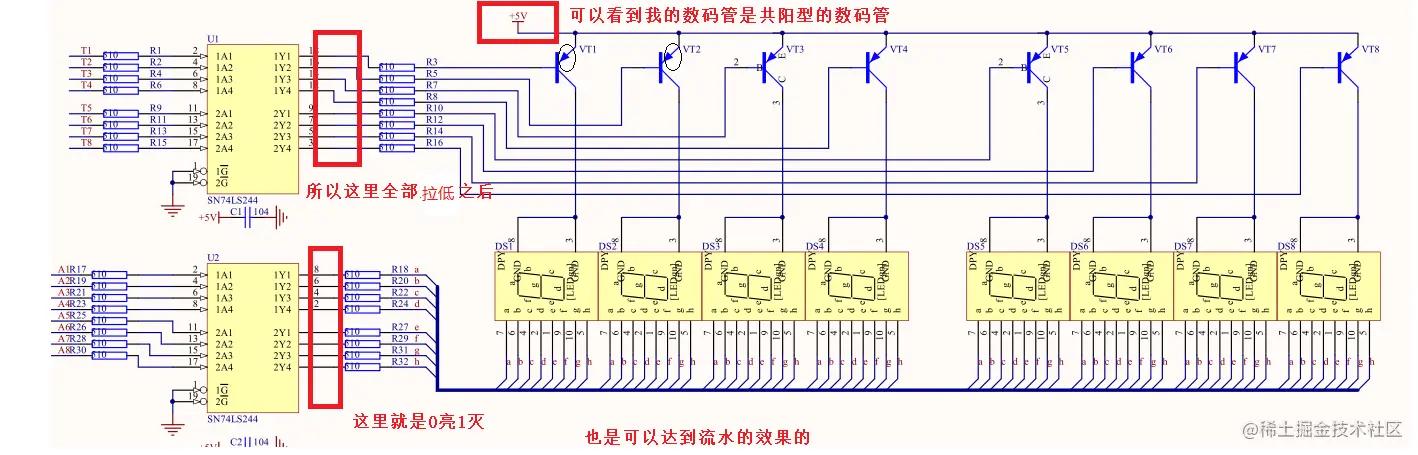

首先我没有相对应的硬件，没有哪个板子有8个灯的也就跑不出流水的效果，但是我可以借助数码管来演示流水灯的效果

但是单片机速度很快的，我们需要延时一下，不然人眼是看不到流水效果的

u8 code buffer[8] = {0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F};

void delay()
{
	u8 x = 0;
	u8 y = 0;
	u8 z = 0;
	for(x = 0;x<200;x++)
	{
		for(y = 0;y<200;y++)
		{
			for(z = 0;z<20;z++);
		}
	}
}
//流水灯--分步赋值法（数组赋值）
int main()
{
	SN74LS244_Init();
	while(1)
	{
		u8 i = 0;
		for(i = 0;i<8;i++)
		{
			P7 = buffer[i];
			delay();
		}
	}
}

流水灯--变量的左移右移

1 、利用左移语句，实现 P3 口 LED挨个点亮

2 、利用右移语句，实现 P3 口 LED 挨个灭掉

流水灯--变量的循环左移和右移

//流水灯 — 变量的 循环左移和右移
void main()
{
	u8 LED = 0x7f;
	SN74LS244_Init();
	P3M1 = 0;   P3M0 = 0;   //设置为准双向口
	while(1)
	{
		P7 = LED;
		delay();
		LED = _cror_(LED,1);
	}
}

注意我只给了主函数的代码，代码并不难，耗时的是文章的排版与gif的制作，我基本找了半天的工具才找到适合的，我用的板子不是配套的，但是万变不离其中，给我原理图我照样可以写一个陌生的板子，这套板子原始资料我已经上传了，我自己的笔记没有，我准备慢慢上传
