计算机网络网络层（笔记）

_莲
609 阅读3分钟

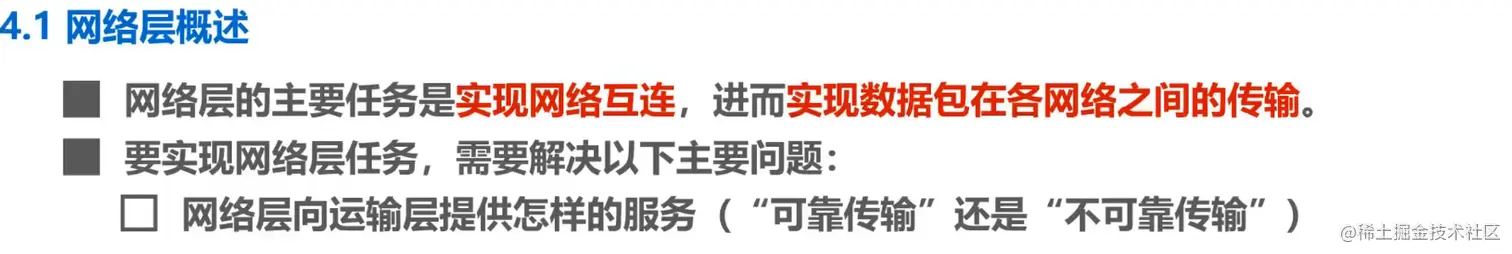

「这是我参与11月更文挑战的第19天，活动详情查看：2021最后一次更文挑战」。 来源于湖科大教书匠 image-20211025174308943

因特网使用的TCP/IP协议中的网际层提供的是无连接的、不可靠的数据报服务。

而ATM帧中继和X.25的网络层提供的是面向连接的、可靠的虚电路服务。

image-20211025174518121

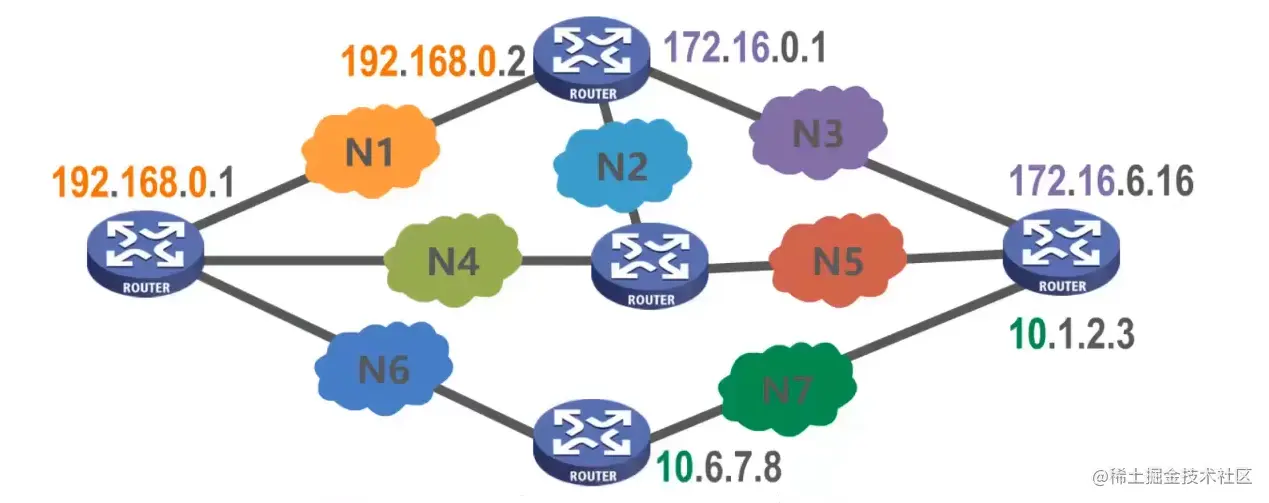

TCP/IP协议体系的网际层使用IP地址。

image-20211025174920726

image-20211025174928328

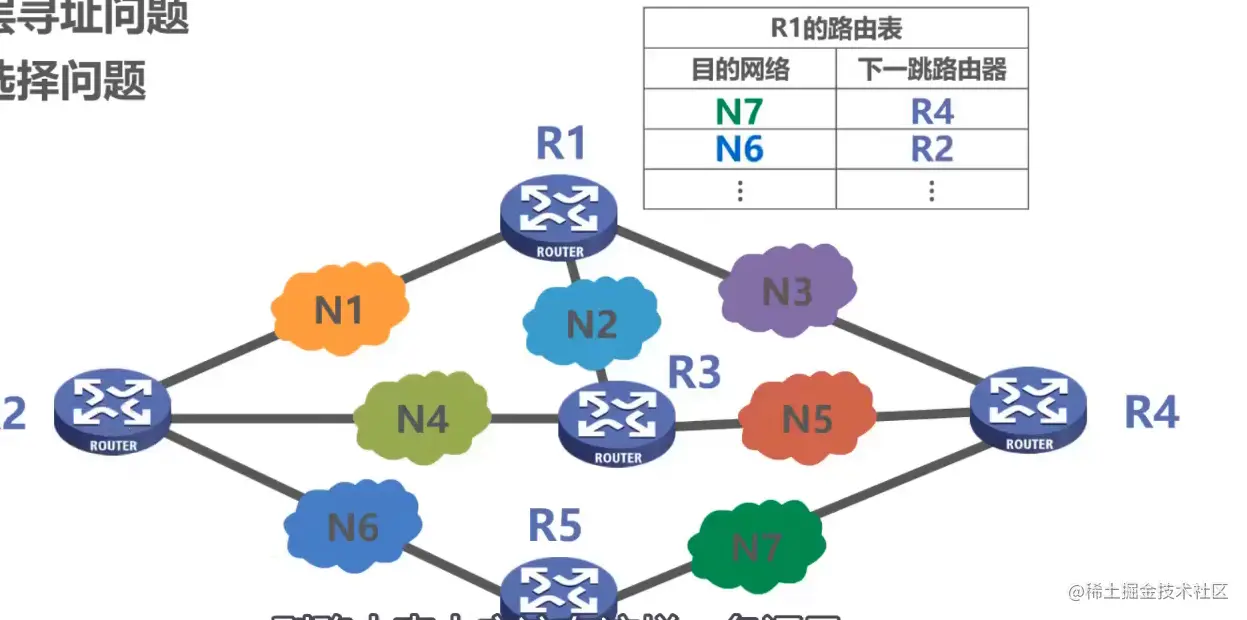

image-20211025175040190

一种是由用户或管理员进行人工配置，适用于规模小，且网络拓扑结构不变的小型互联网。

一种是实现各种路由器选择协议，由路由器执行路由选择协议中所规定的路由选择算法，而自动得出路由表中的路由记录，适用于大型互联网。

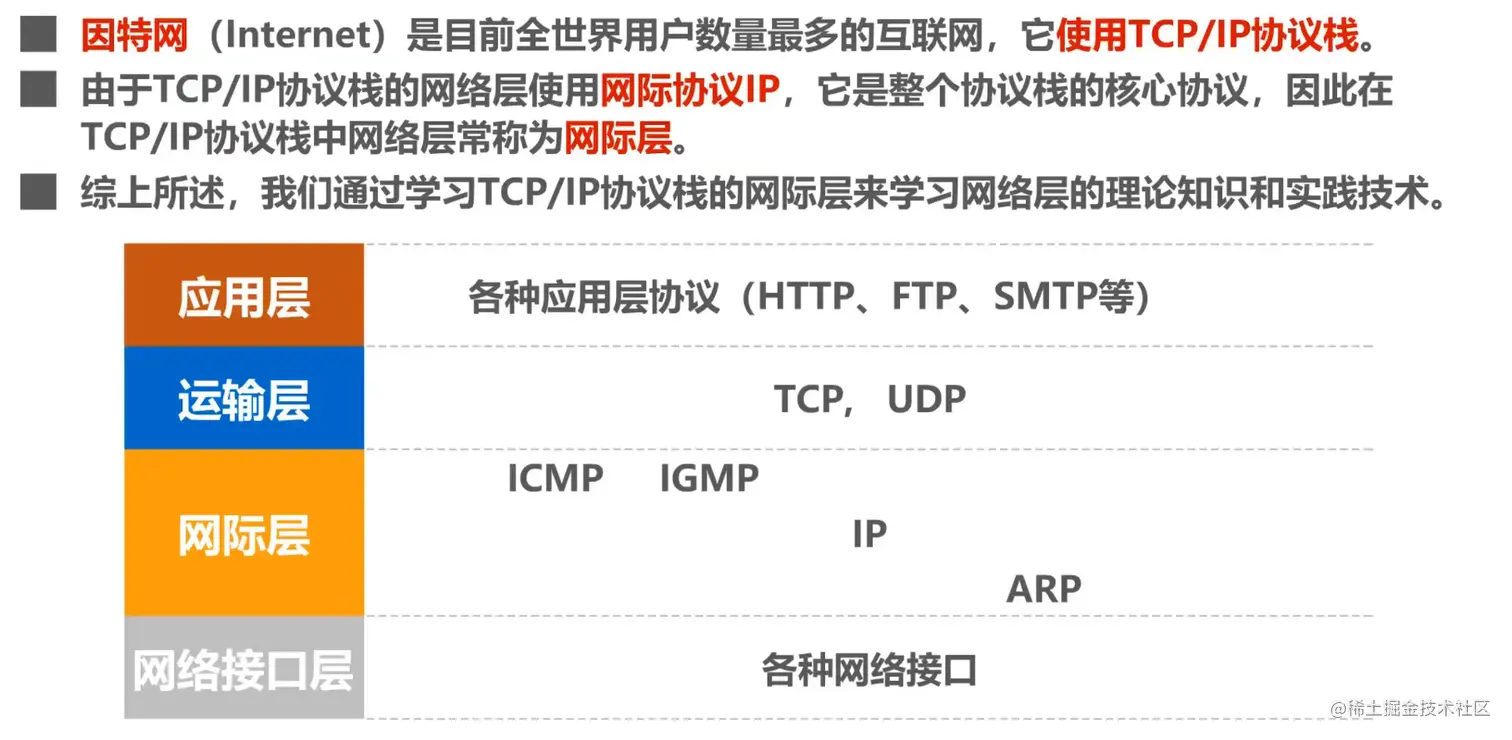

因特网

image-20211025175651948

地址解析协议ARP

网际控制报文协议ICMP

网际组管理协议IGMP

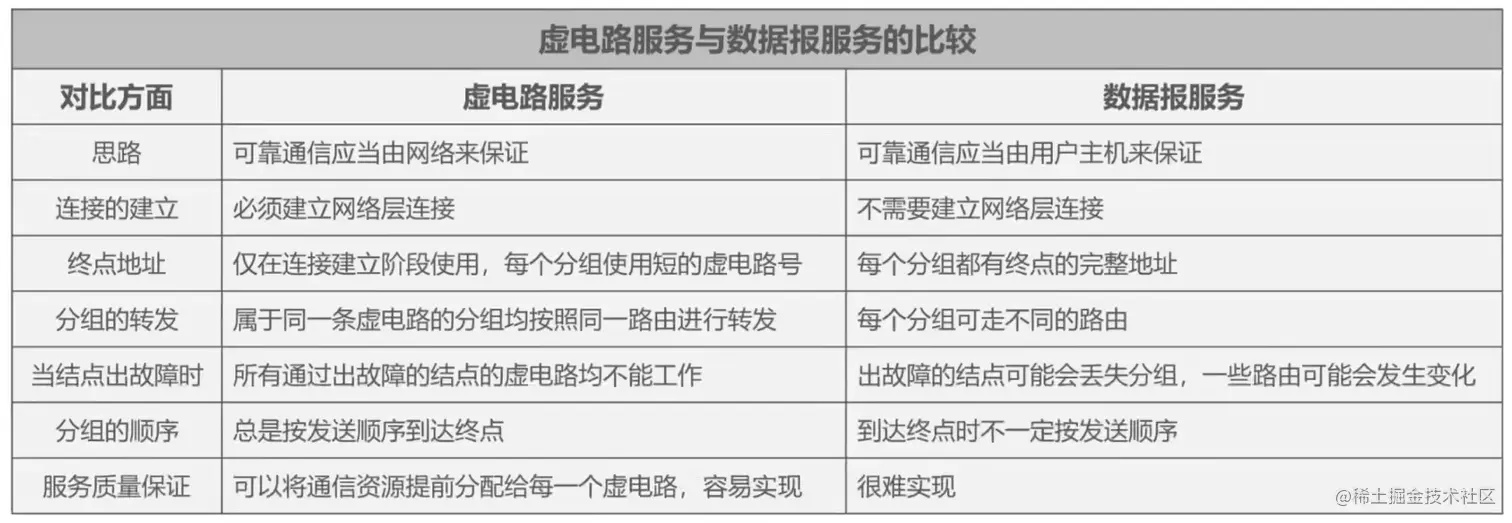

网络层两种服务

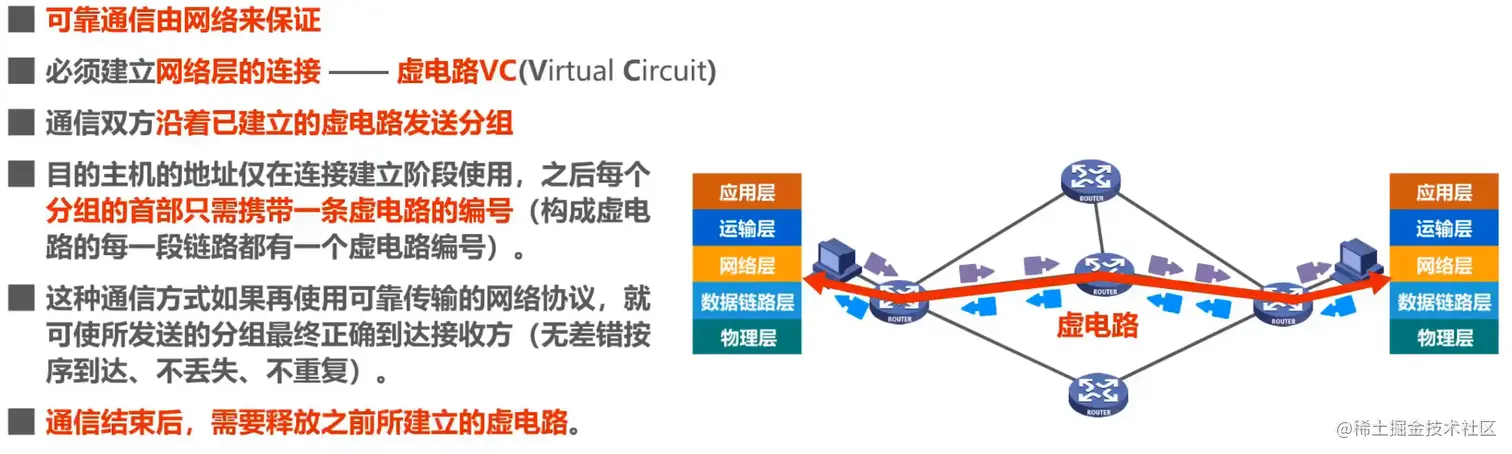

面向连接的虚电路服务（可靠）

image-20211025180031918

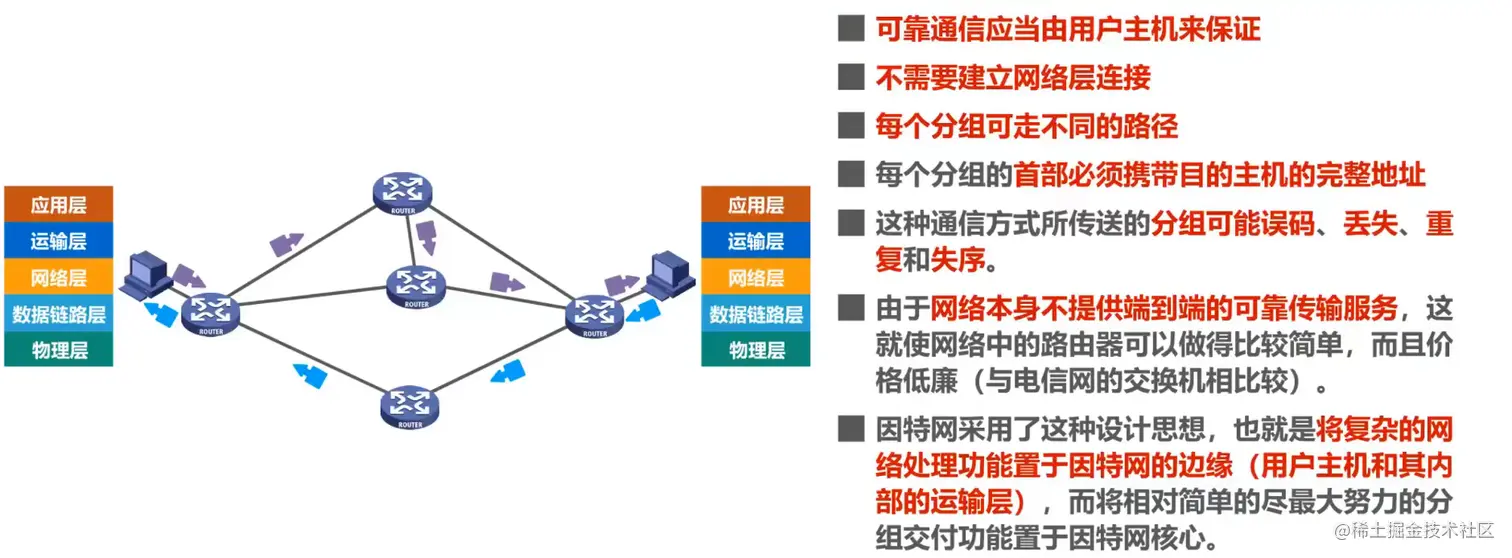

无连接的数据报服务（不可靠）

image-20211025180220883

image-20211025180243866

image-20211025180312355

IPV4地址

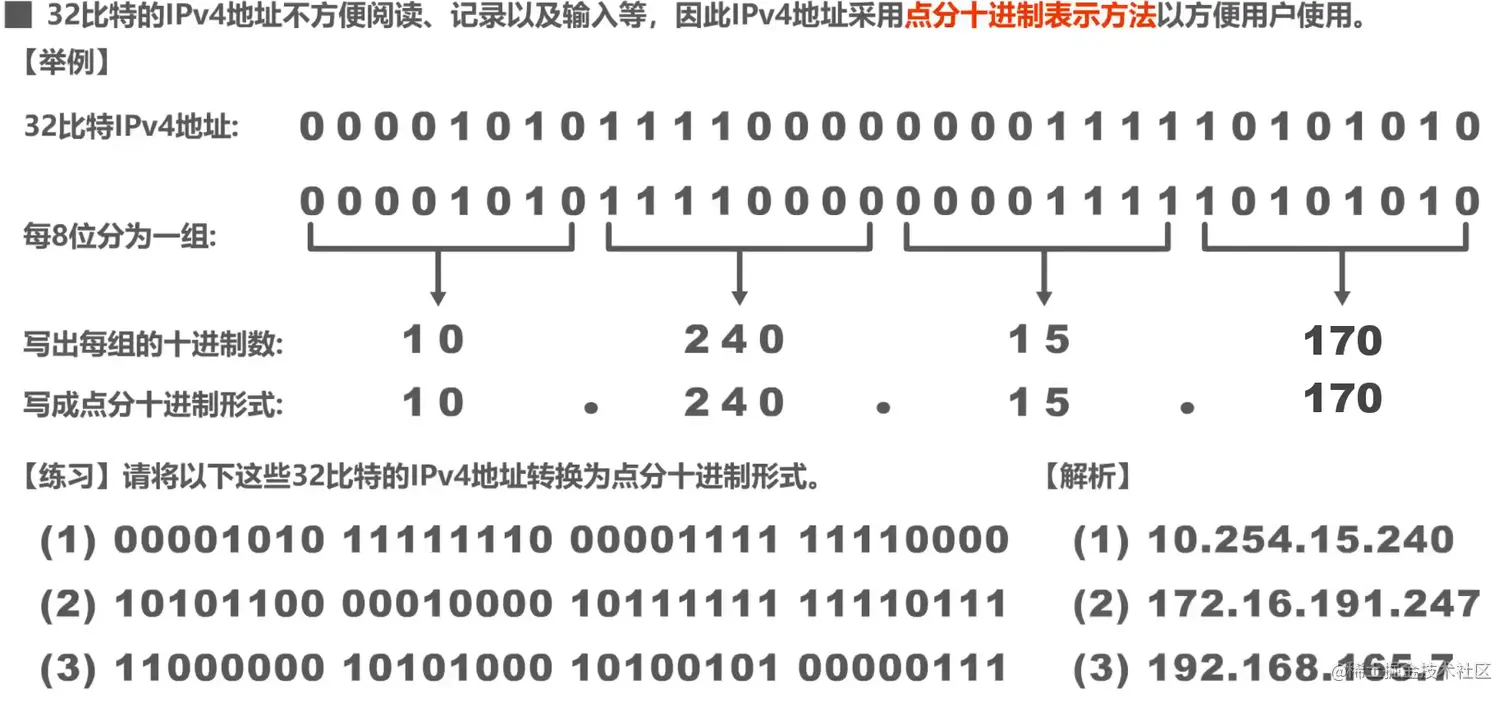

IPV4地址概述

image-20211025180510943

image-20211025180619575

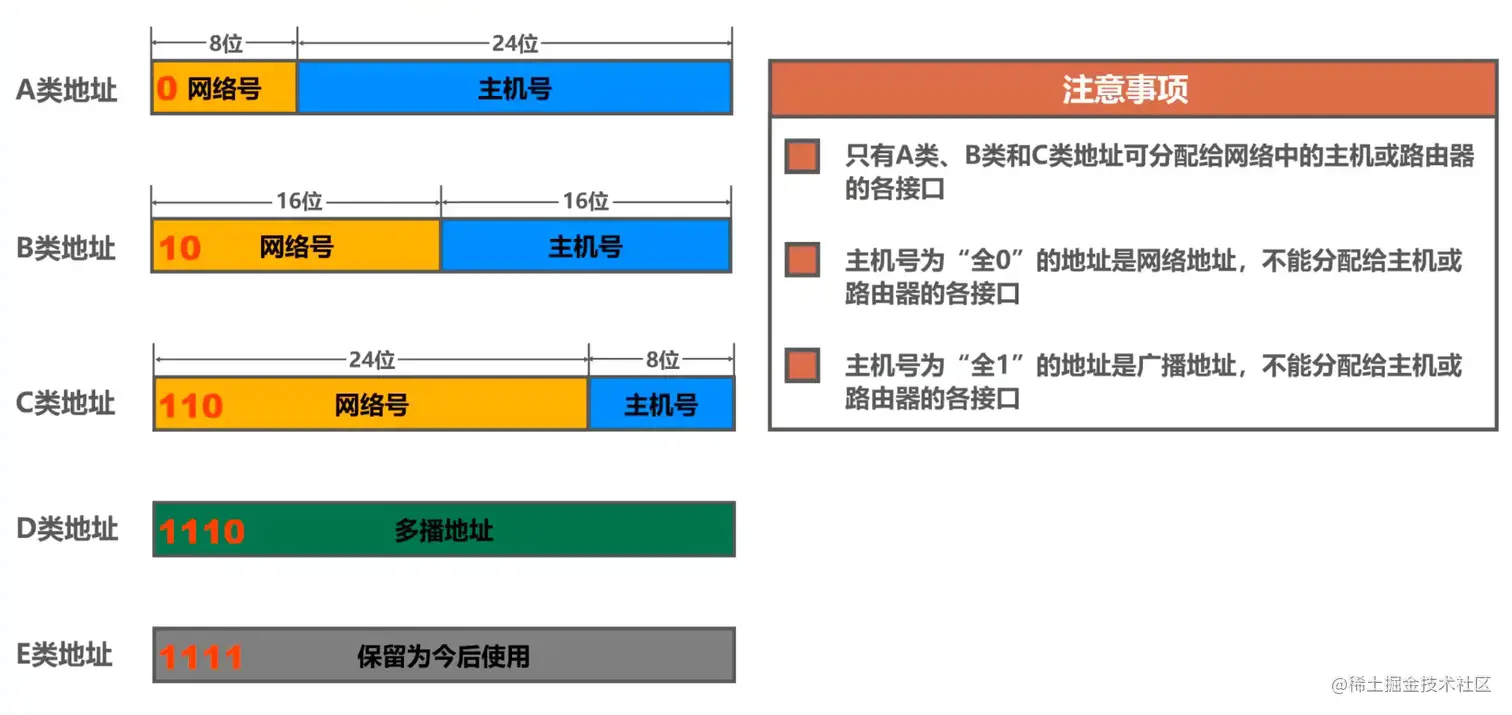

分类编址的IPV4地址

image-20211025181125834

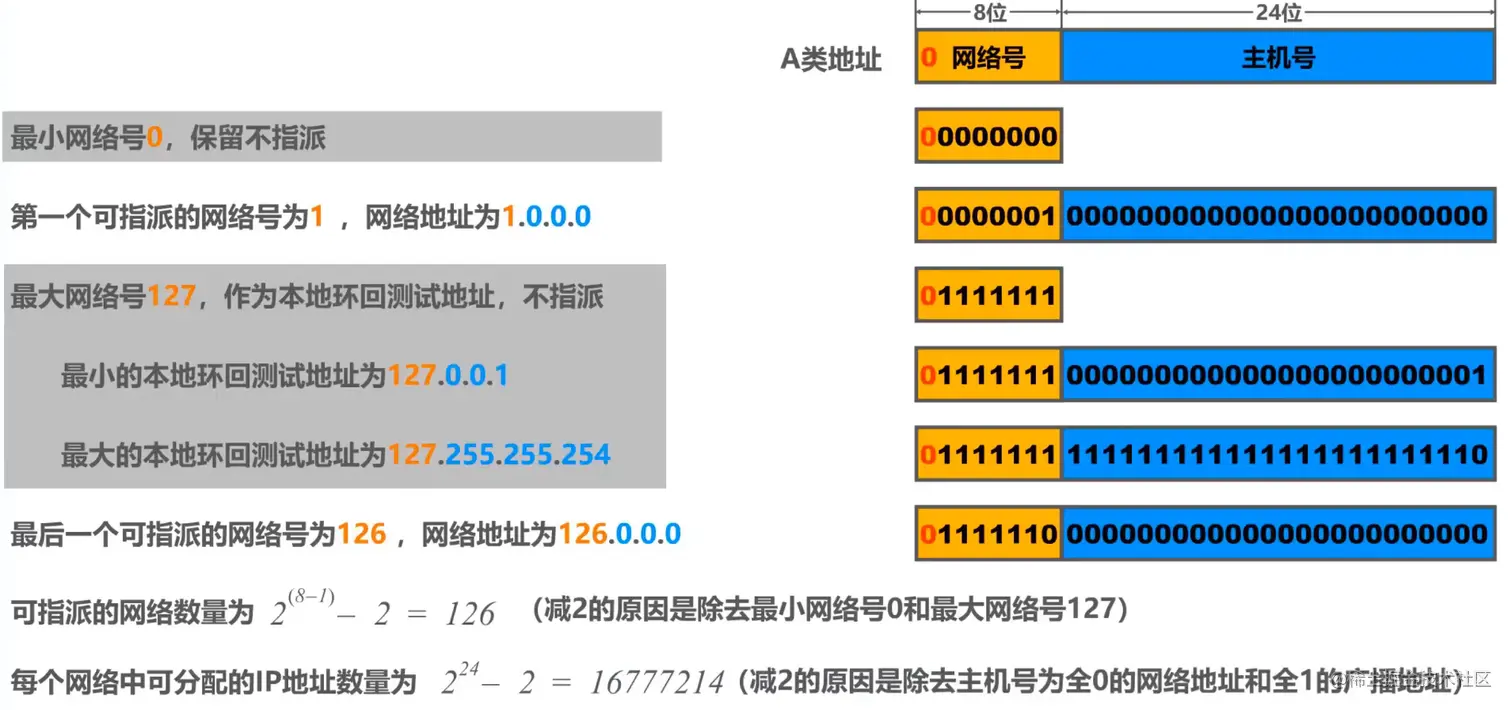

A类地址

image-20211025181527935

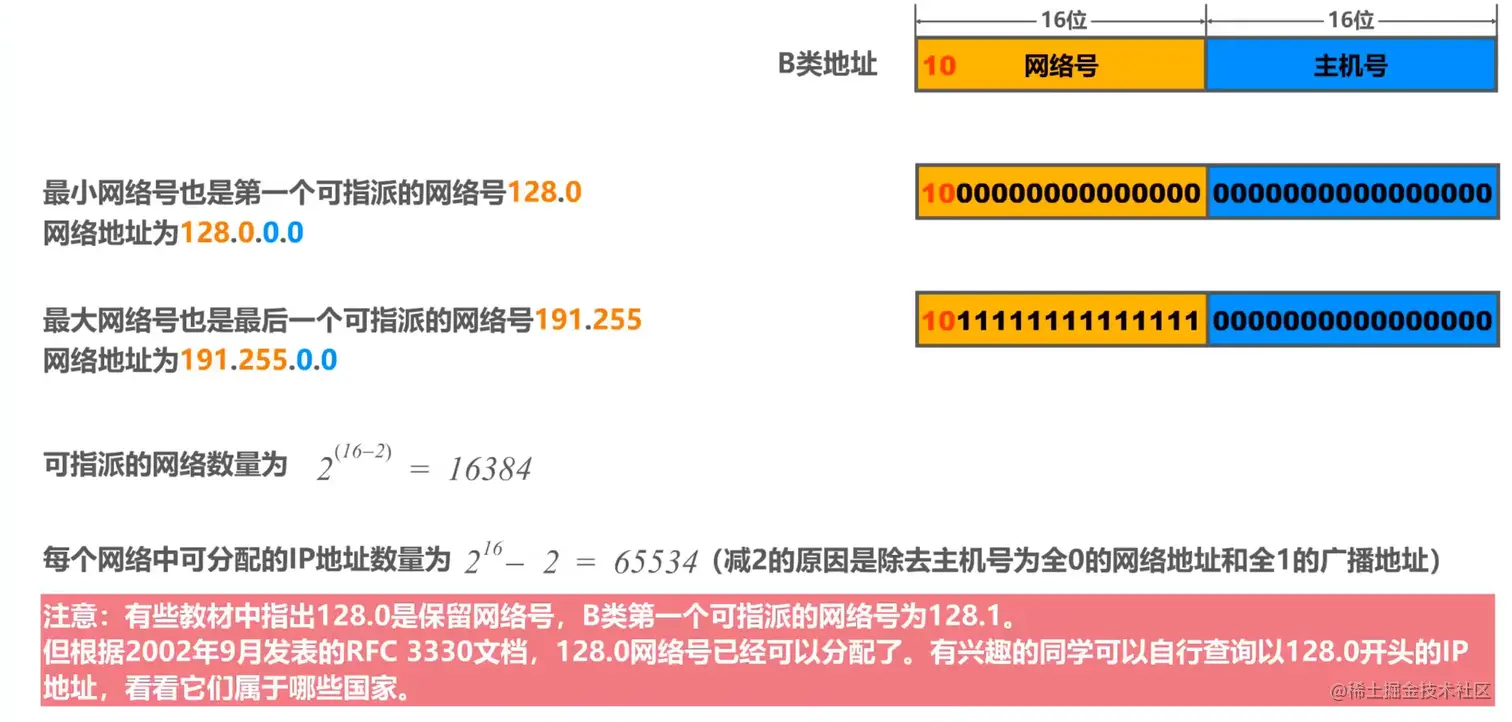

B类地址

image-20211025182011774

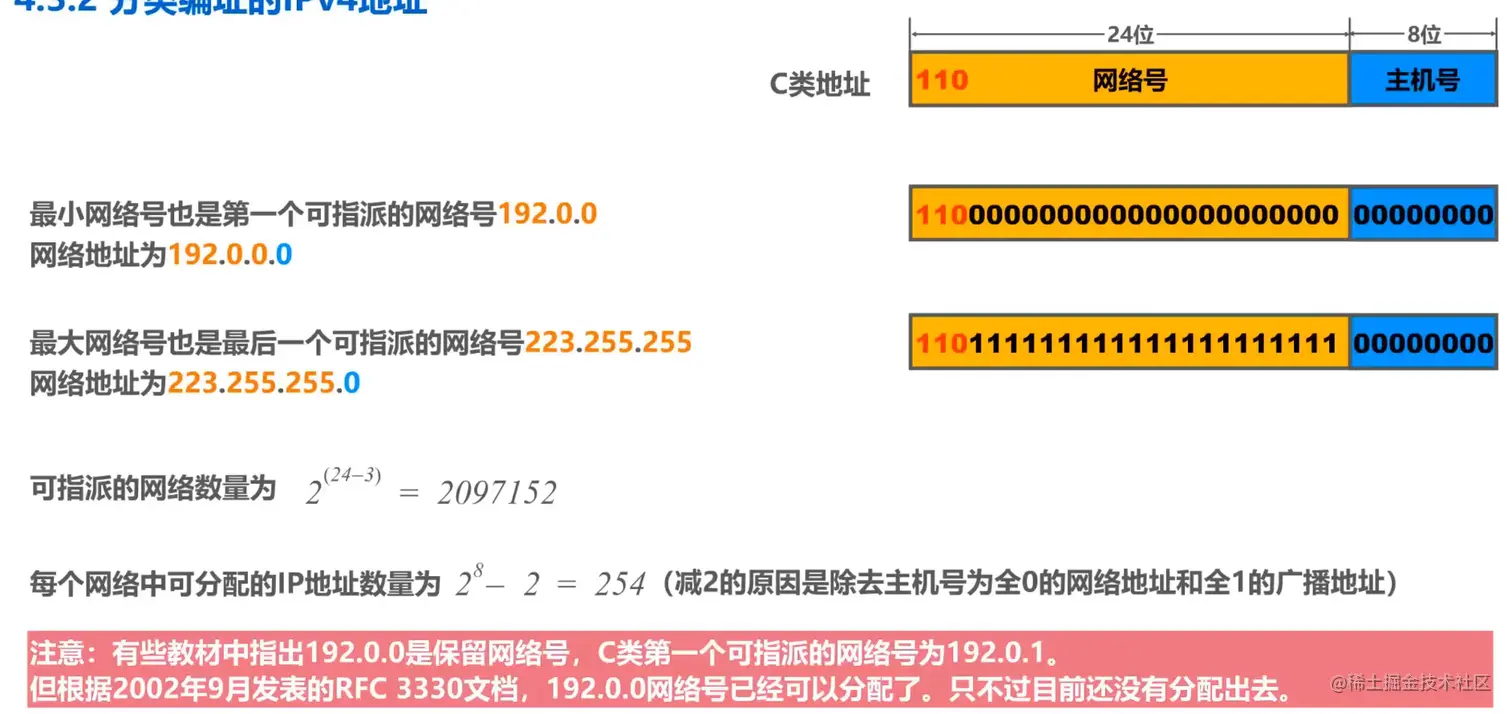

C类地址

image-20211025182847878

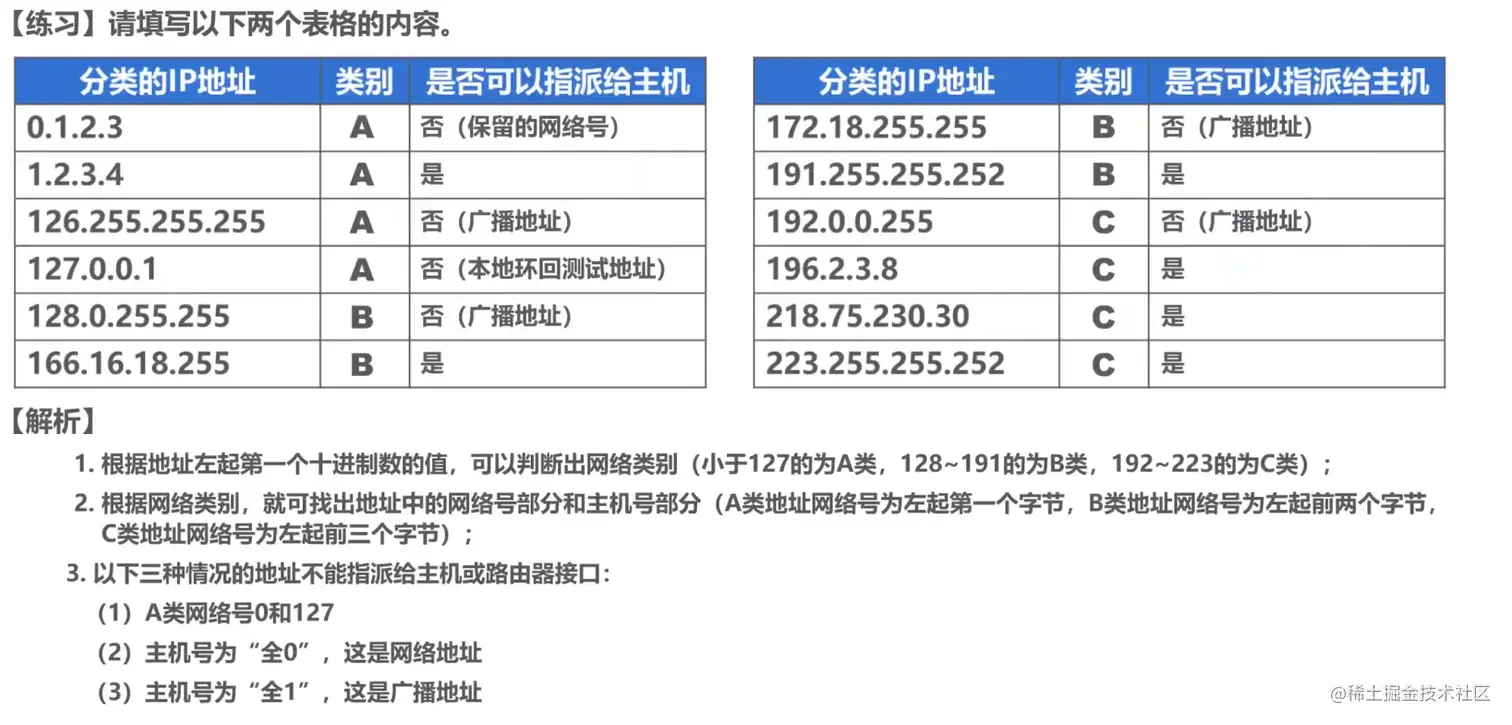

练习题

image-20211025183102401

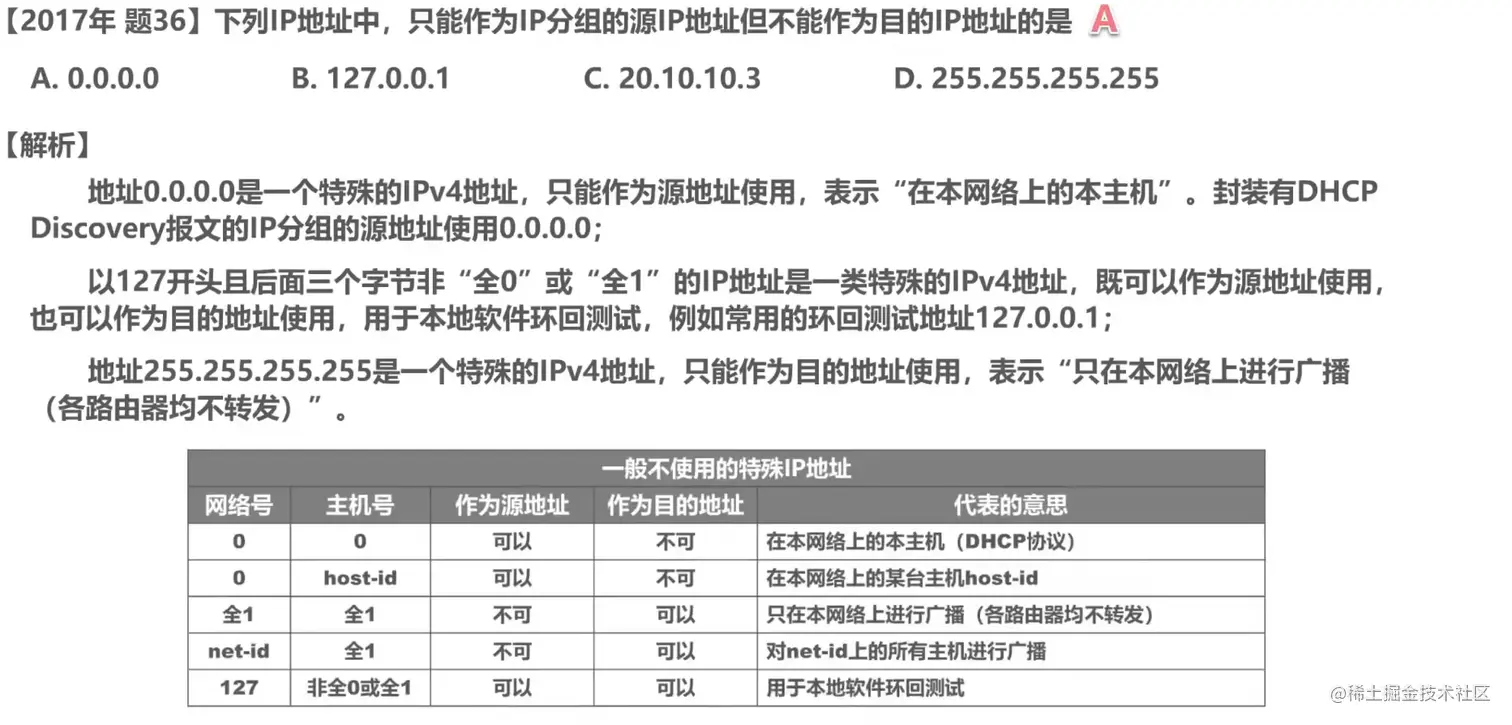

image-20211025183235414

image-20211025183352582

主机号部分不能出现全“0”或者全“1”，网络地址都不能分配给主机或路由器的各接口，因为他们无法唯一标识一台主机或者路由器的某个接口。

划分子网的IPV4地址

image-20211025183959082

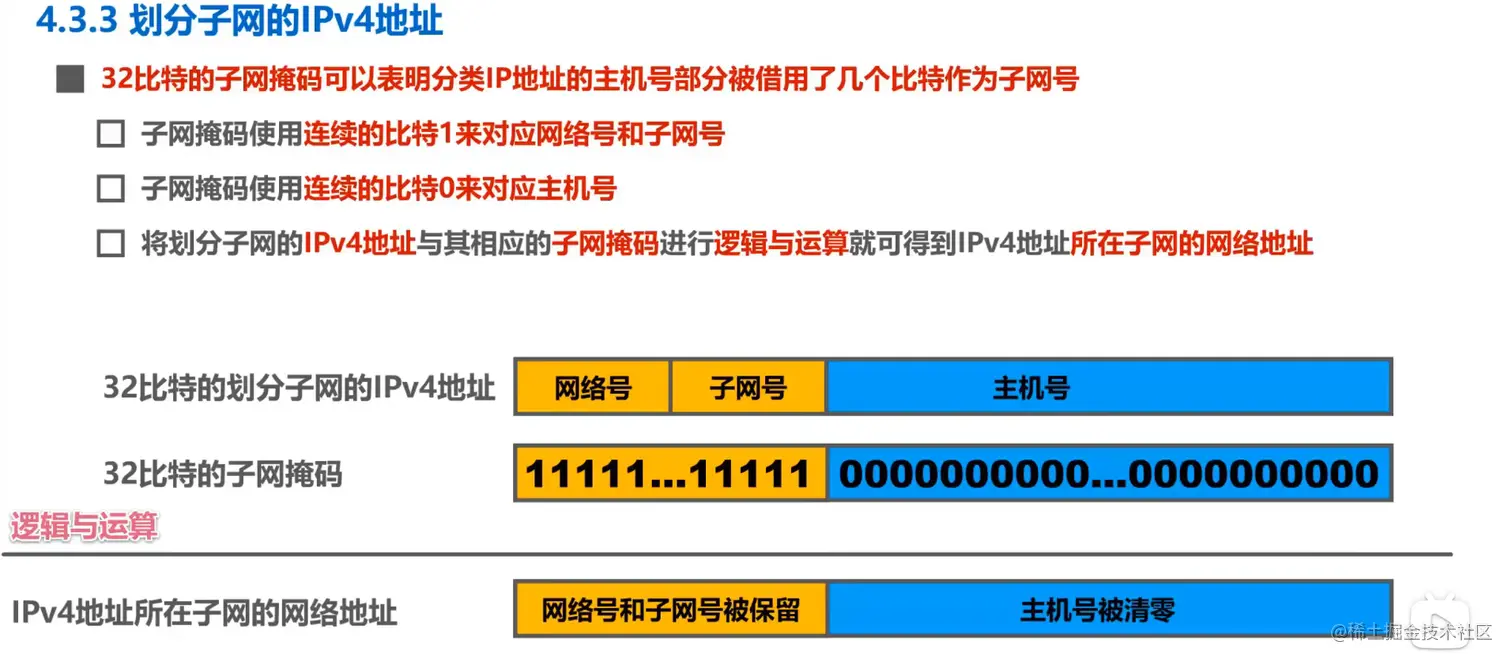

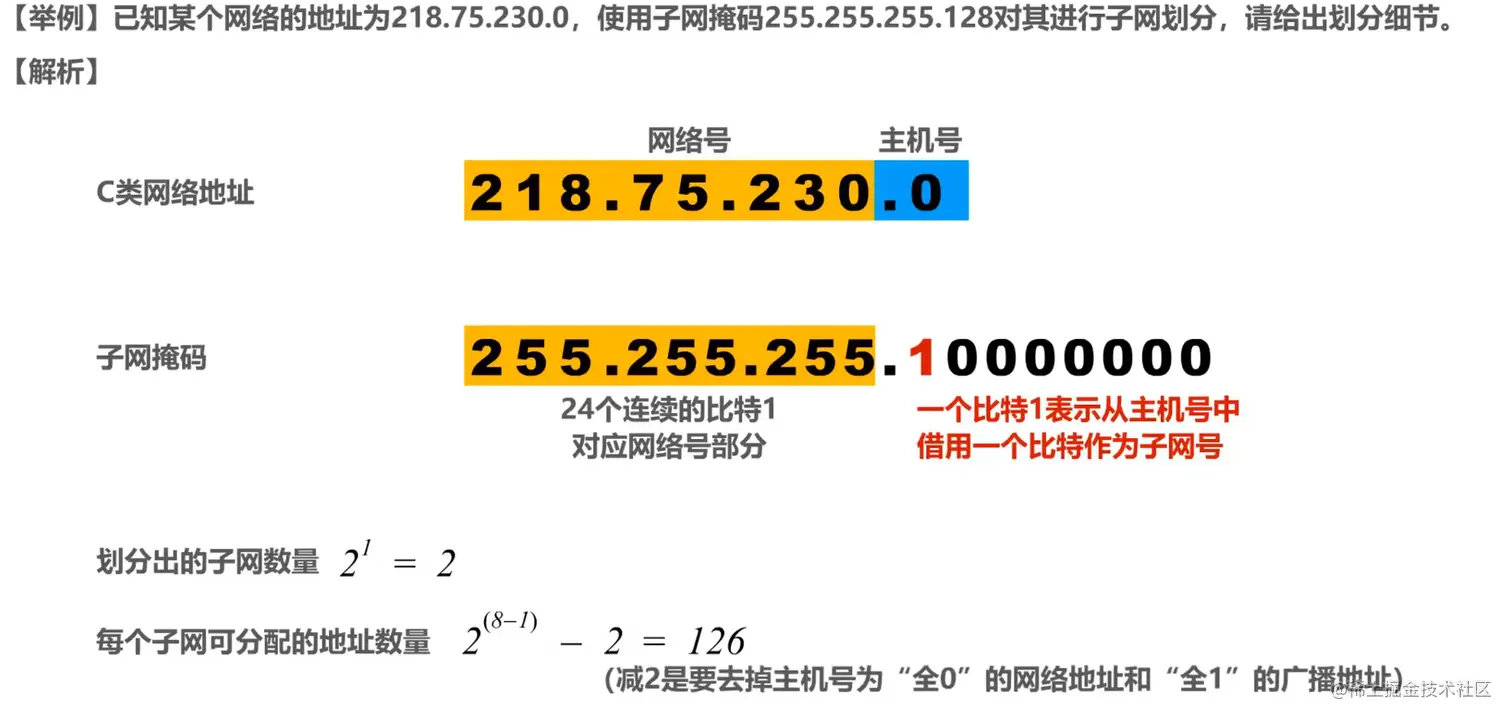

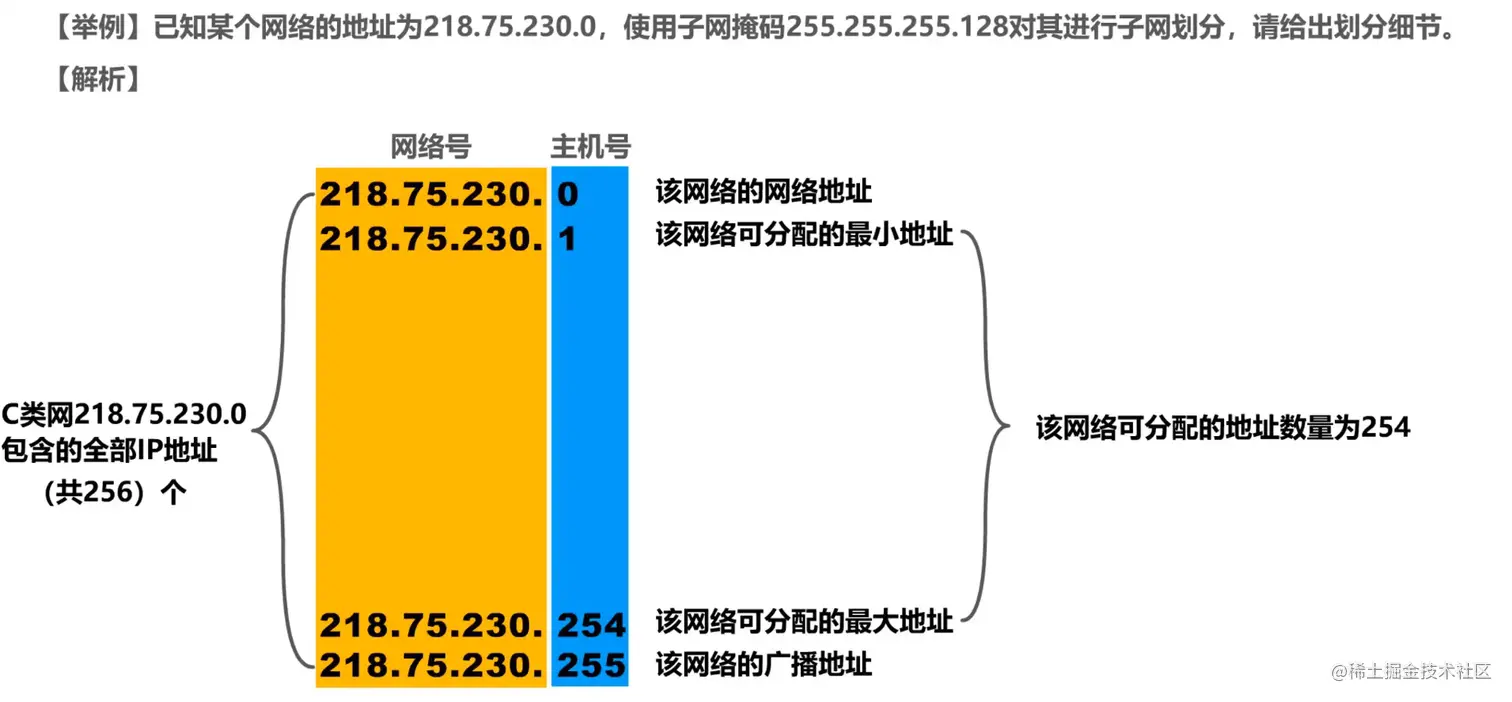

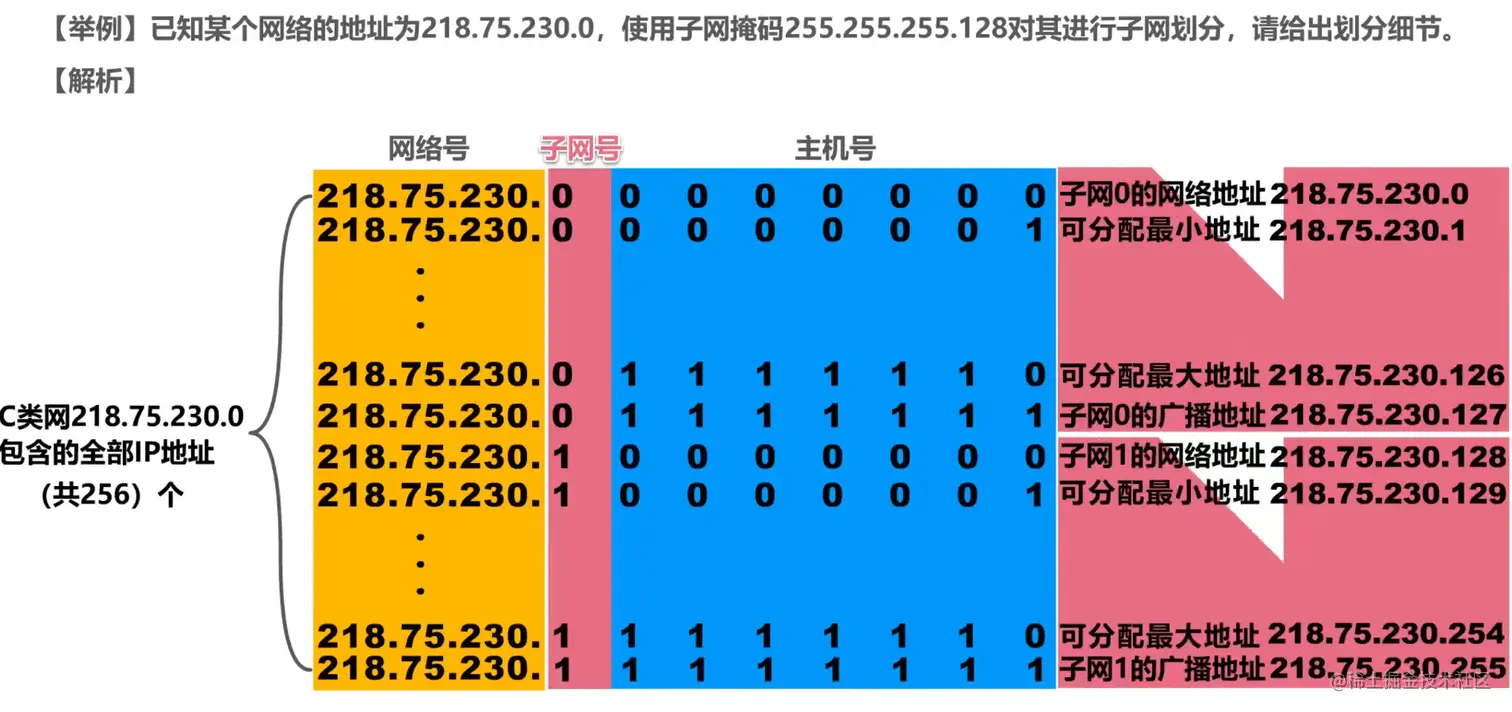

子网掩码（逻辑与运算 ）

image-20211025184213924

image-20211025184645034

image-20211025184848225

image-20211025185014523

子网掩码中的主机号决定网络地址的网络号的子网号。

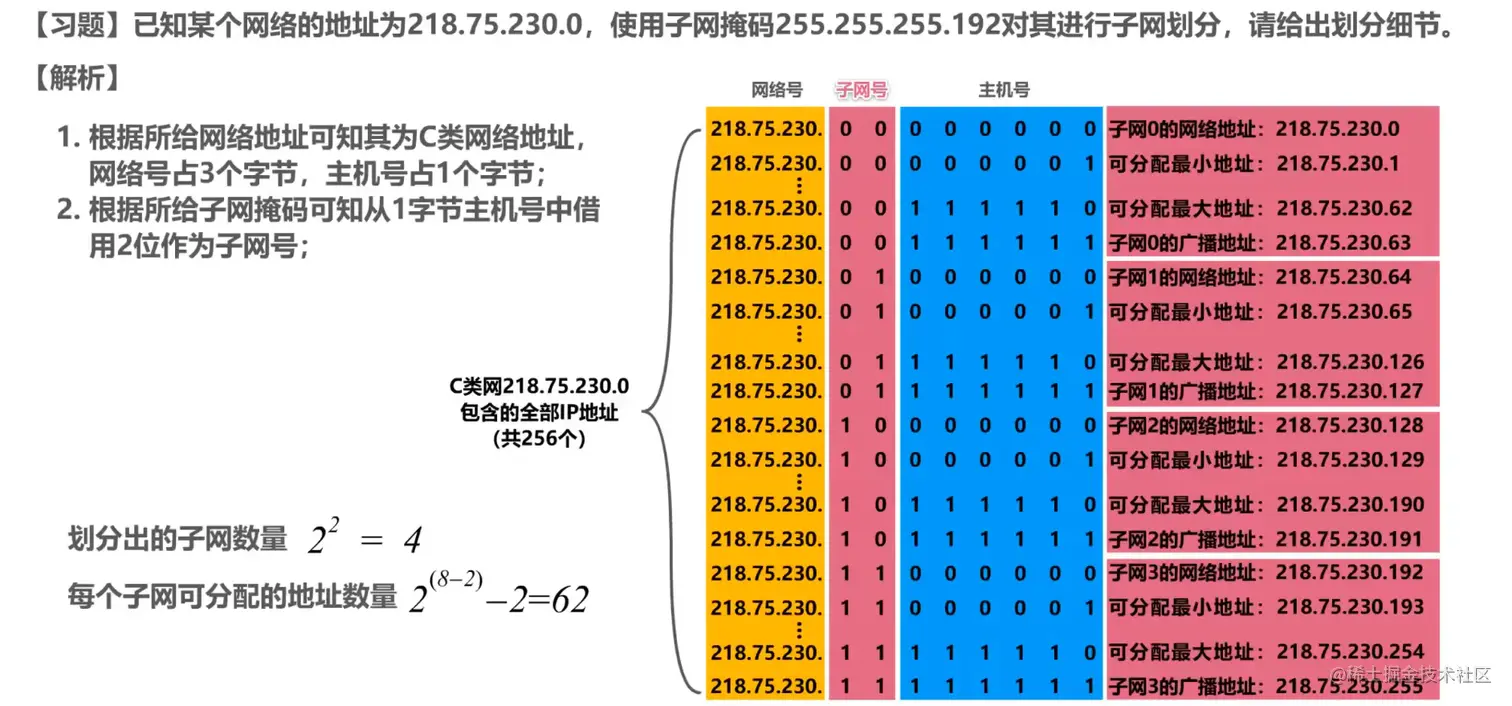

练习

image-20211025185309539

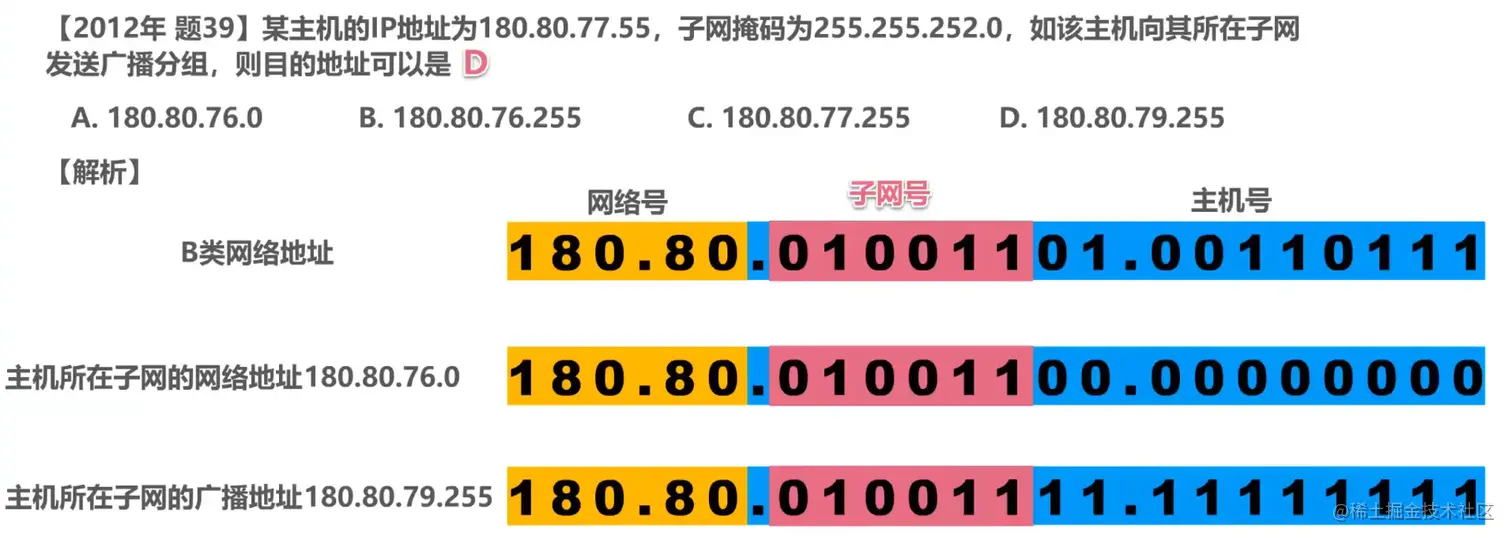

image-20211025185901161

先写出B类网络地址的网络号和主机号，再看子网号，借用了几位B类网络地址中的子网号就有几位保持不变，再根据题意求解。

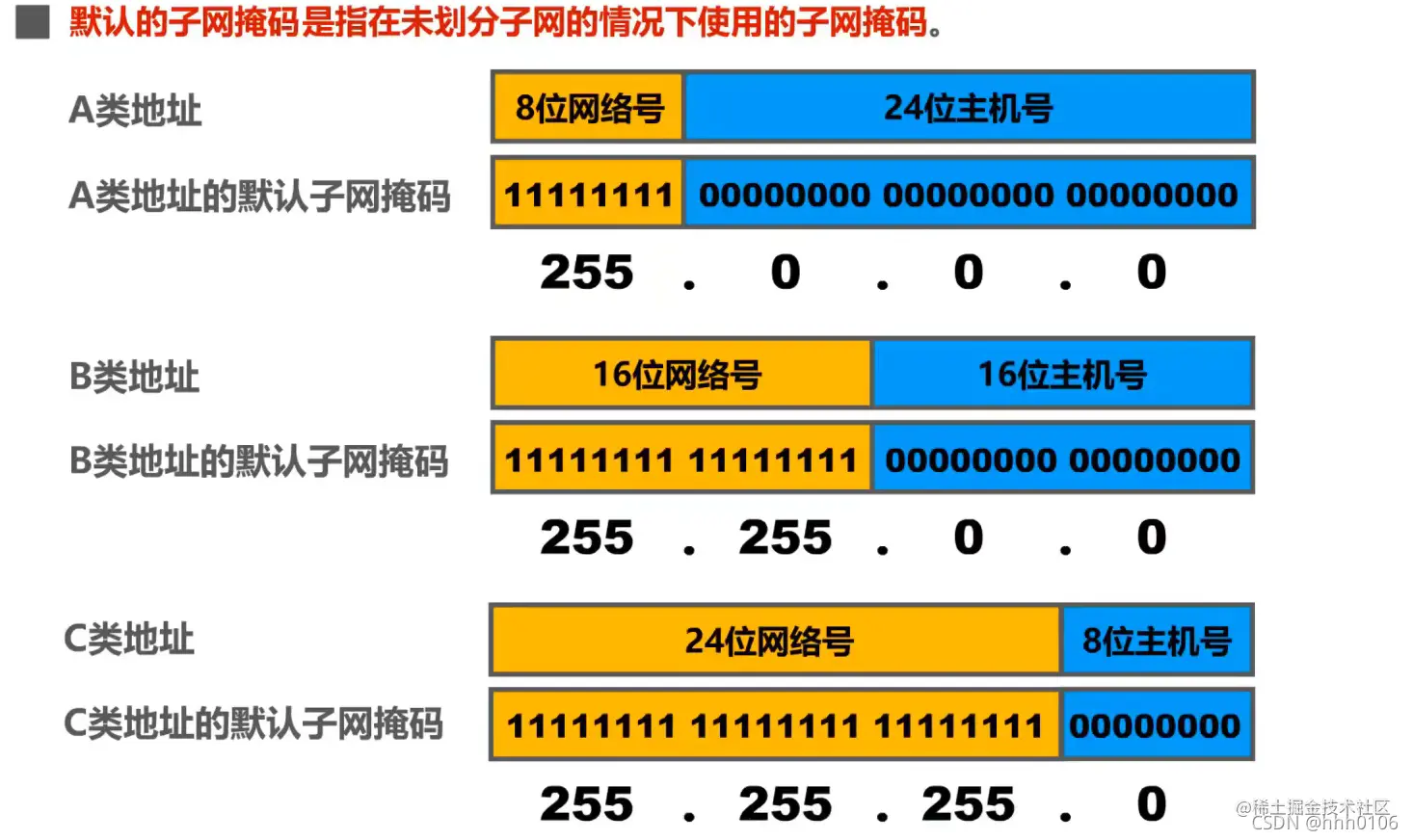

默认子网掩码

请添加图片描述

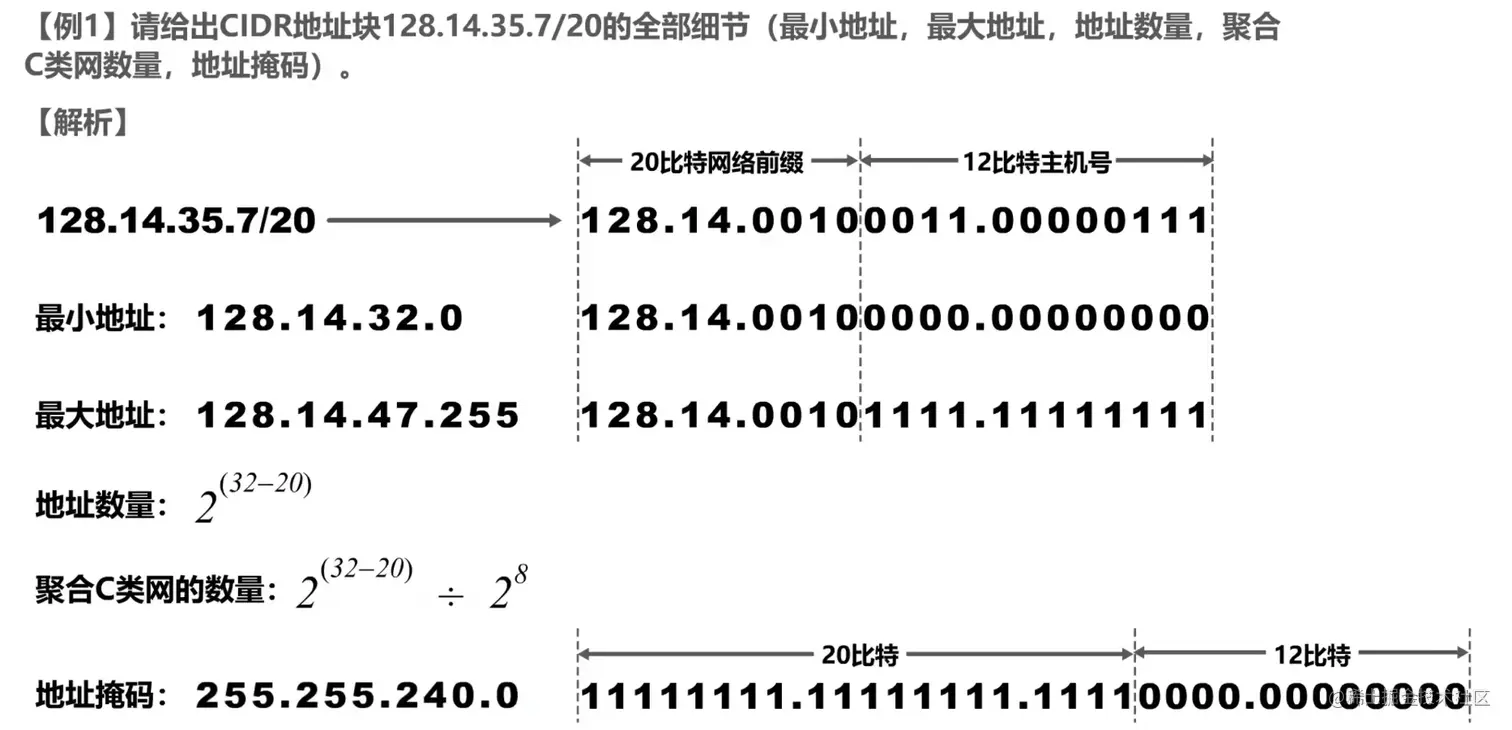

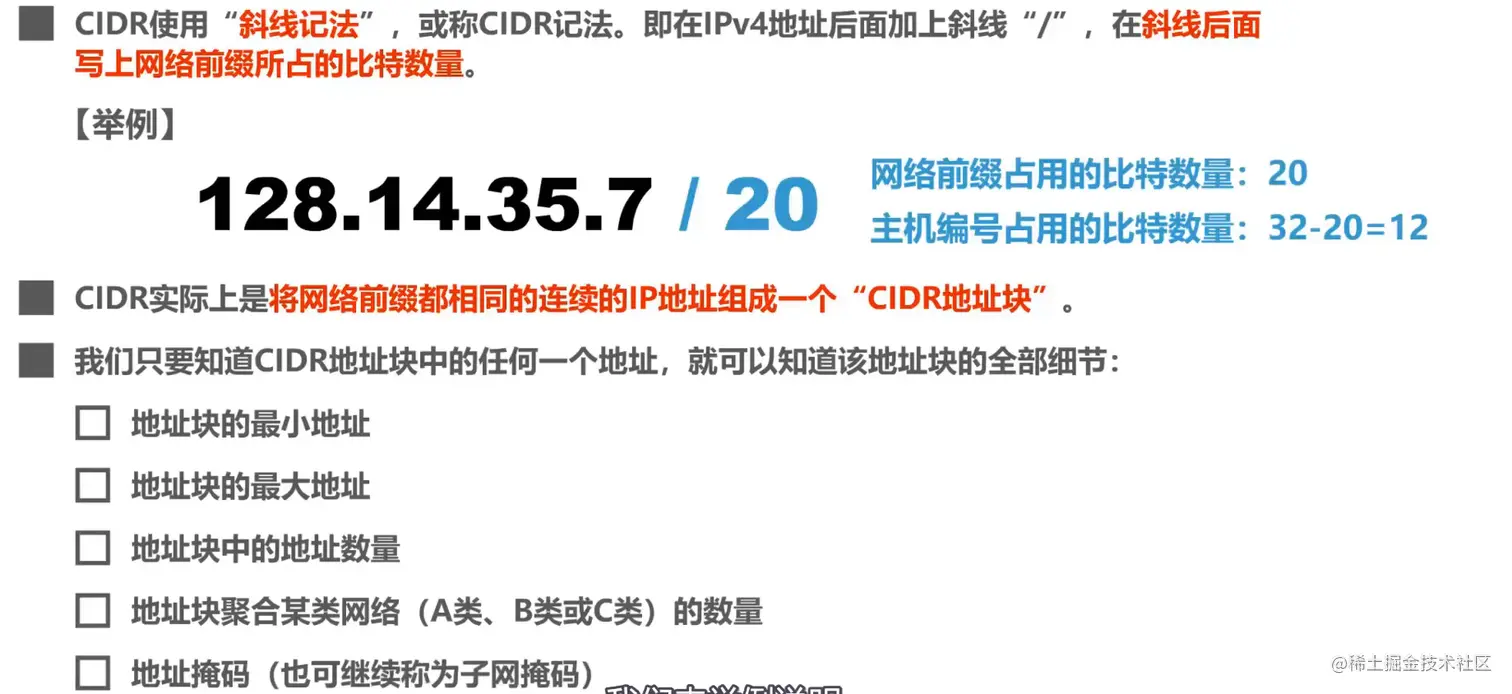

无分类编址的IPV4地址

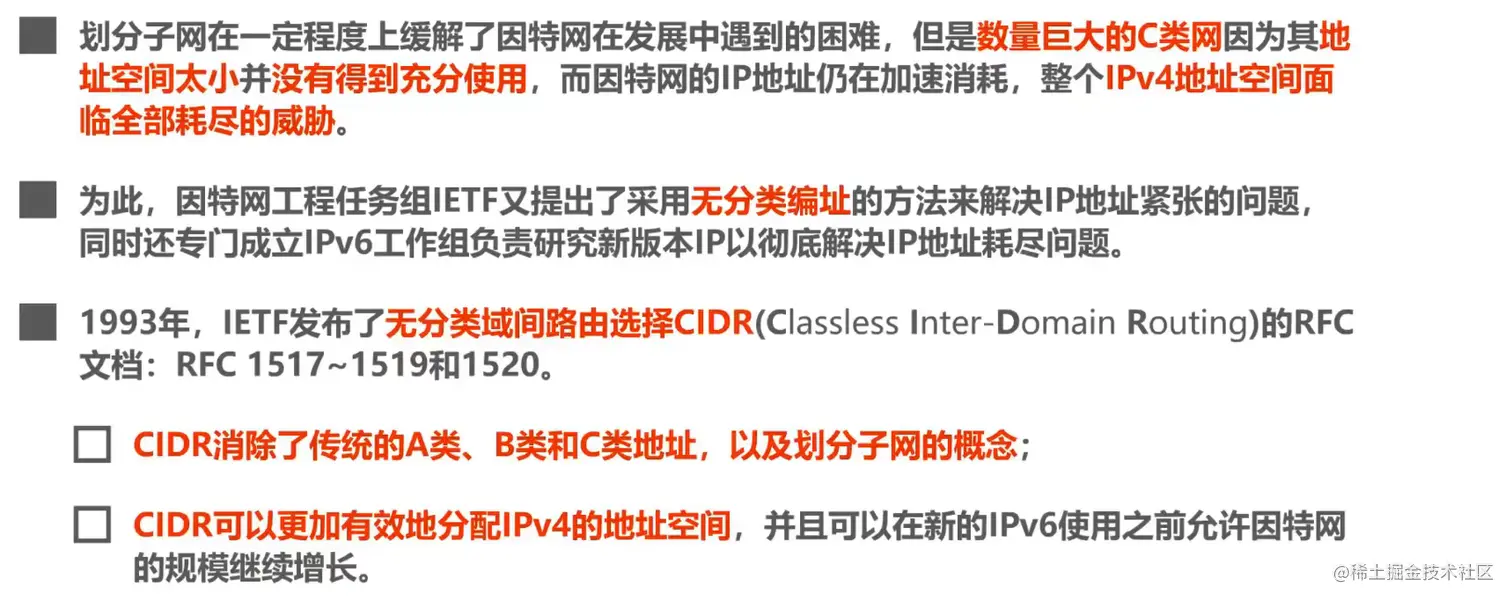

CIRDimage-20211025190334008

image-20211025190524421

image-20211025190944668

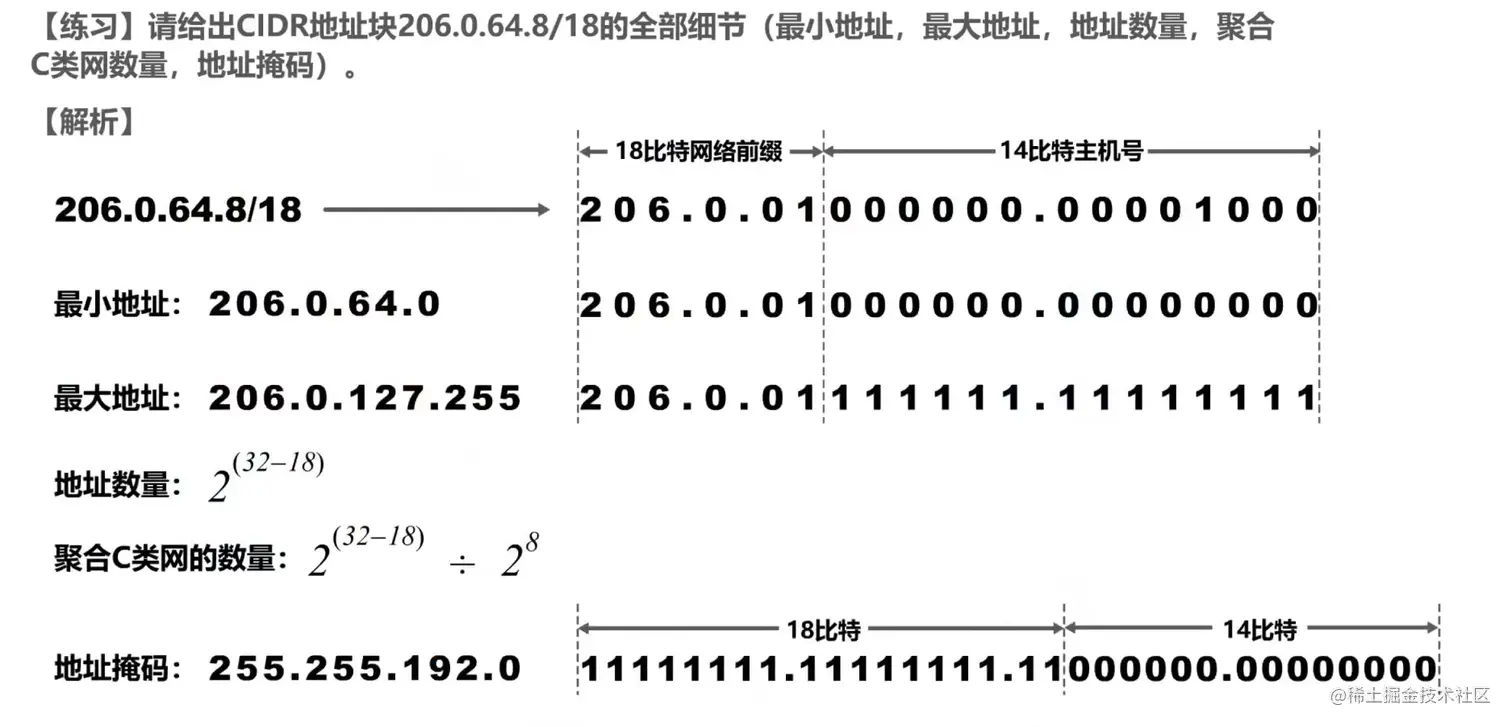

image-20211025191202284

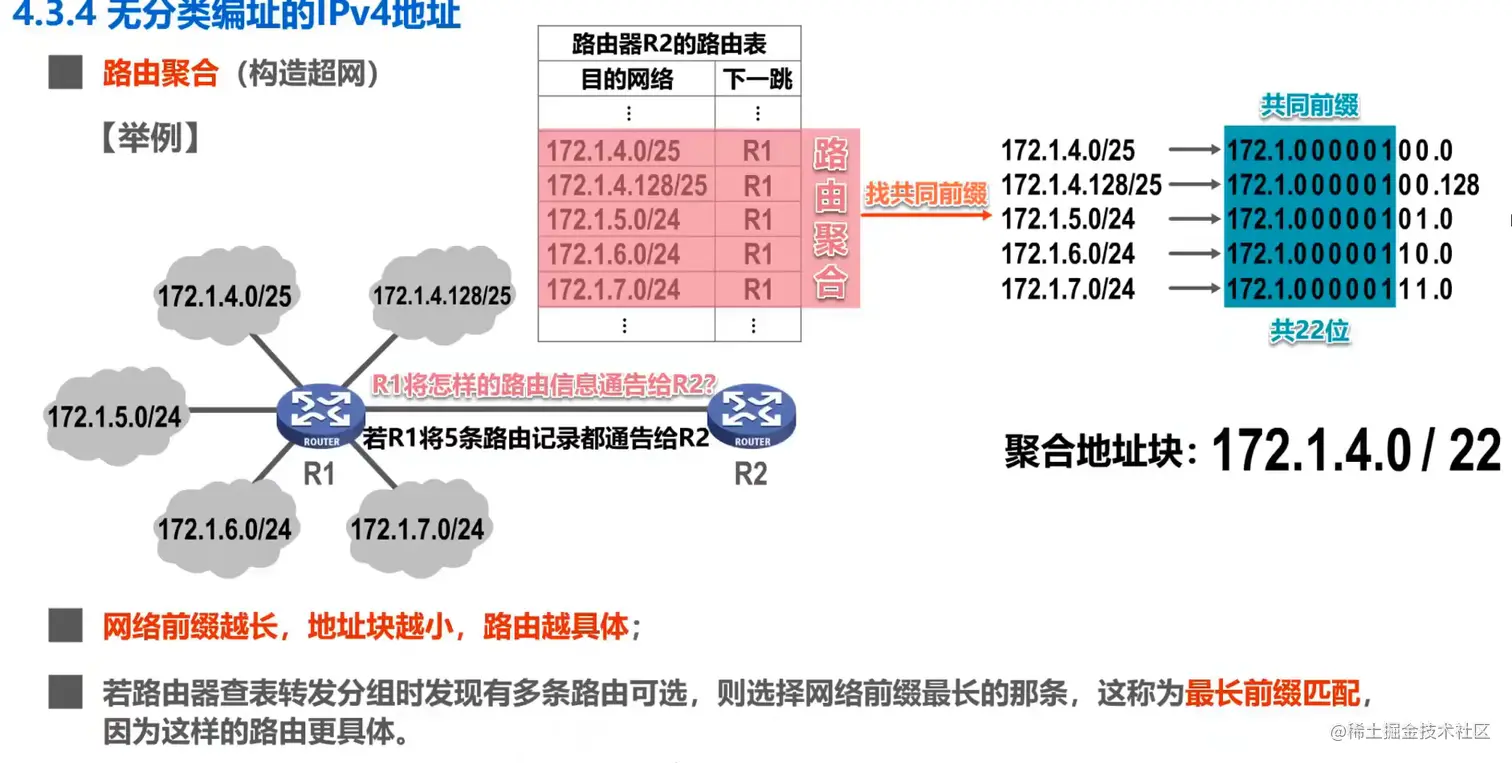

CIRD中的路由聚合

image-20211025191521527

练习

image-20211025203022154

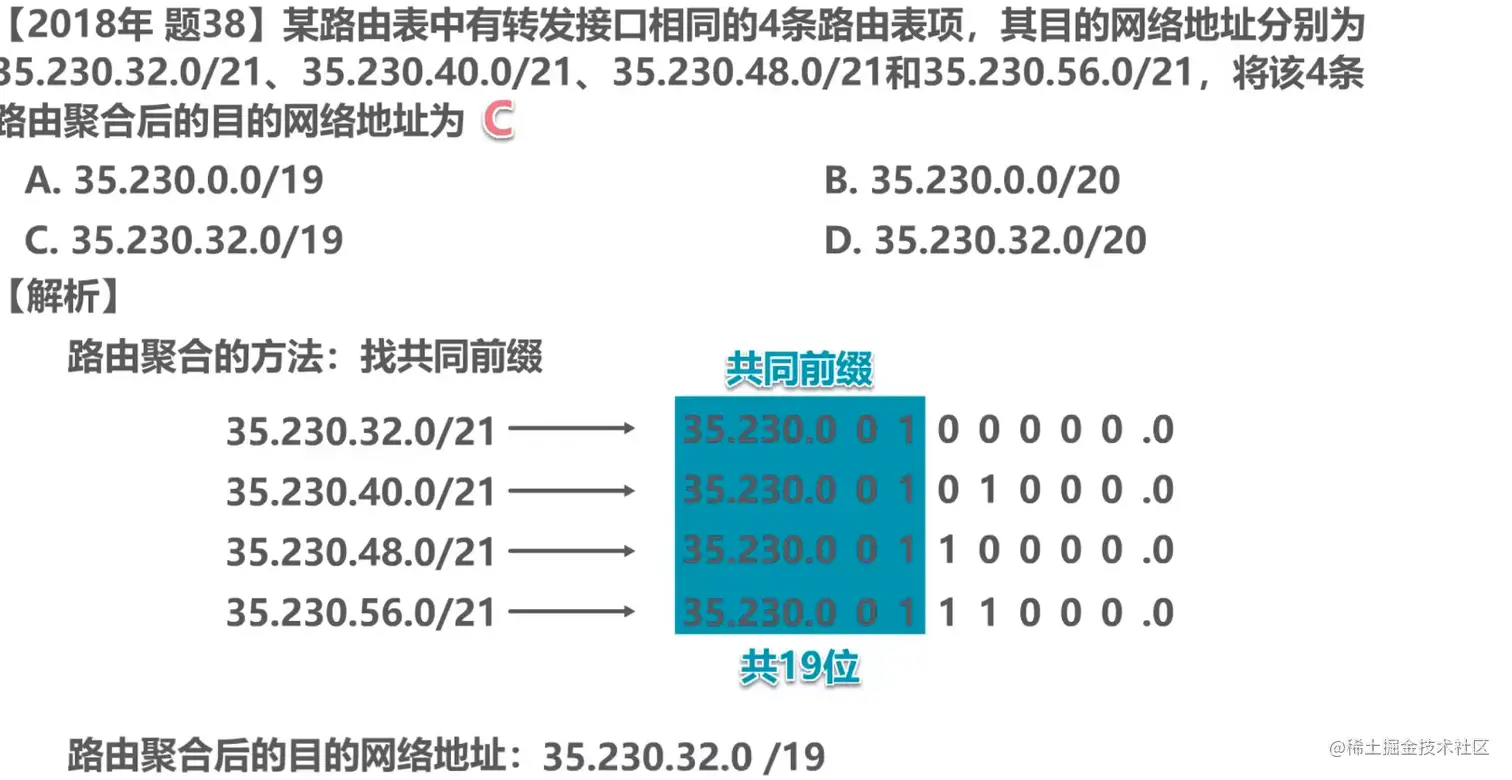

image-20211025203349711

IPV4地址的应用规划

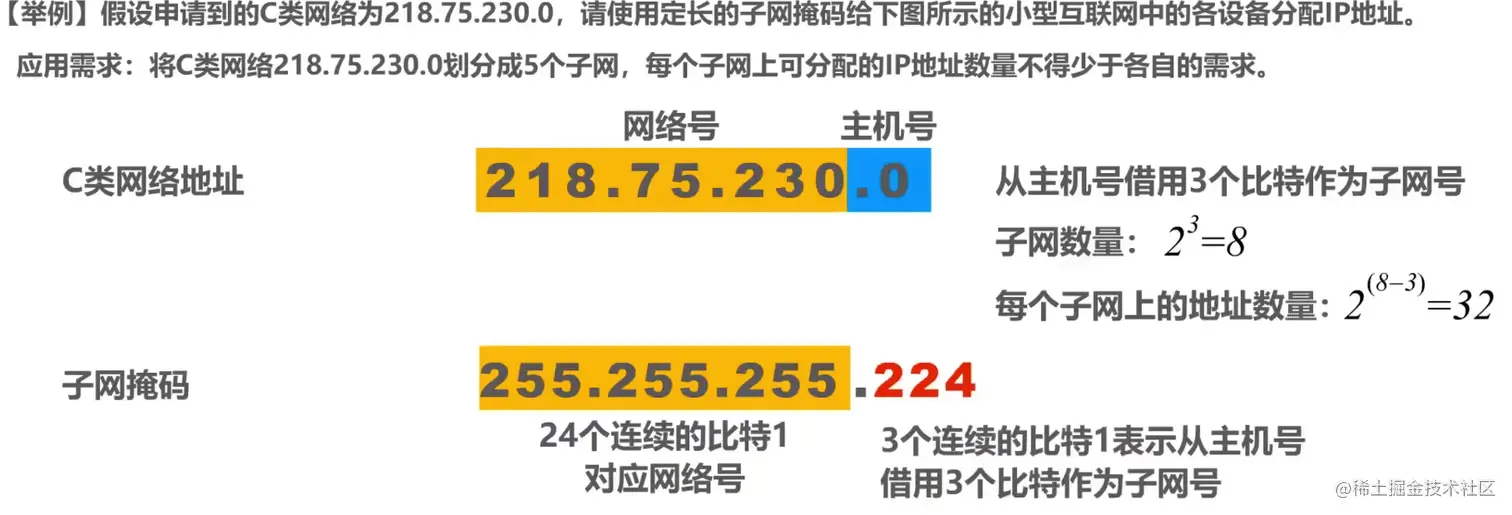

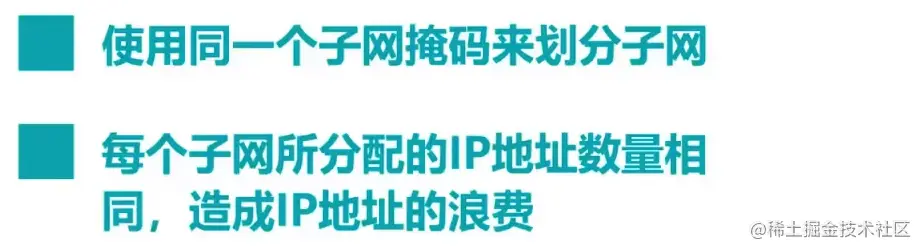

定长子网掩码FLSM

image-20211025205248890

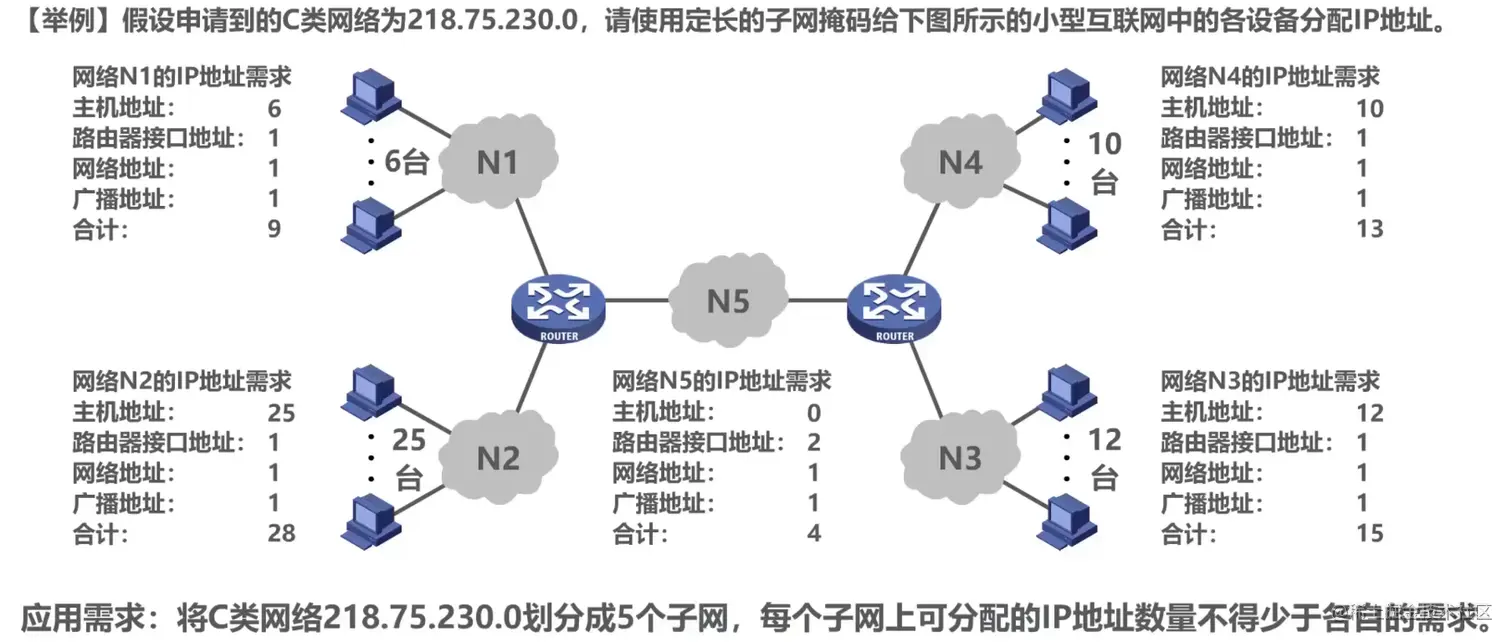

image-20211025205545853

image-20211025205949742

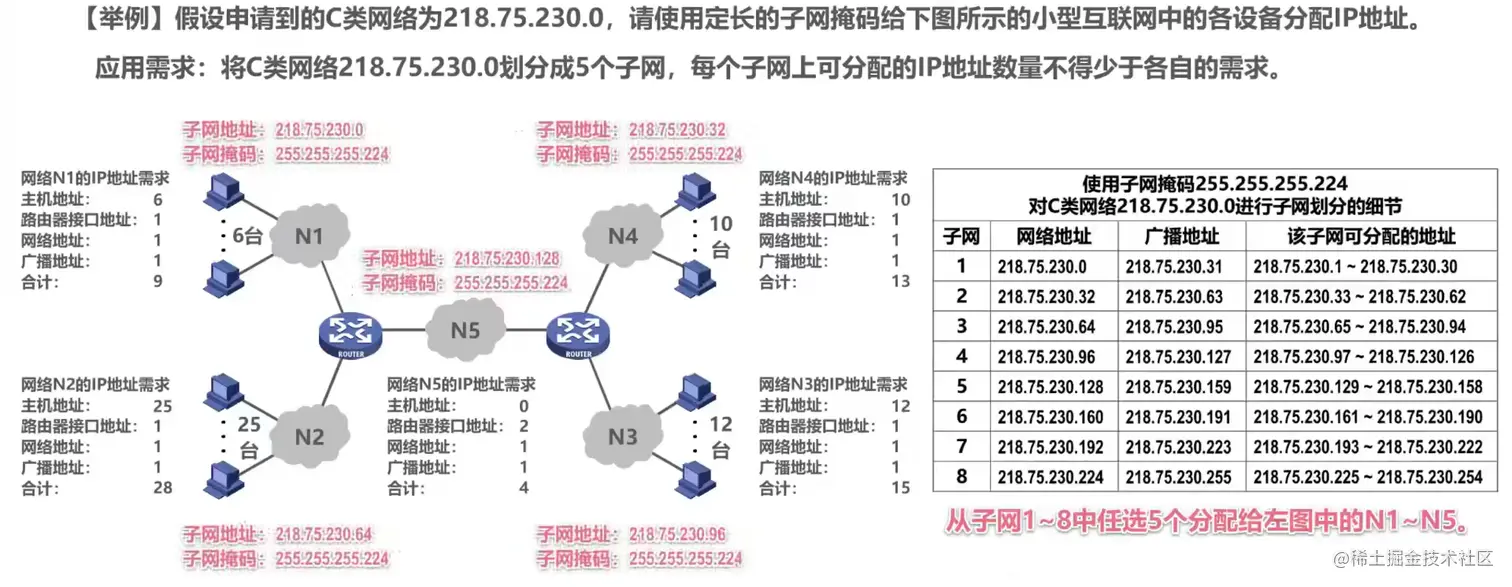

image-20211025210127663

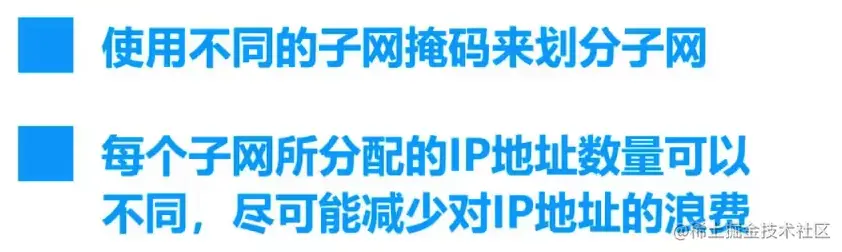

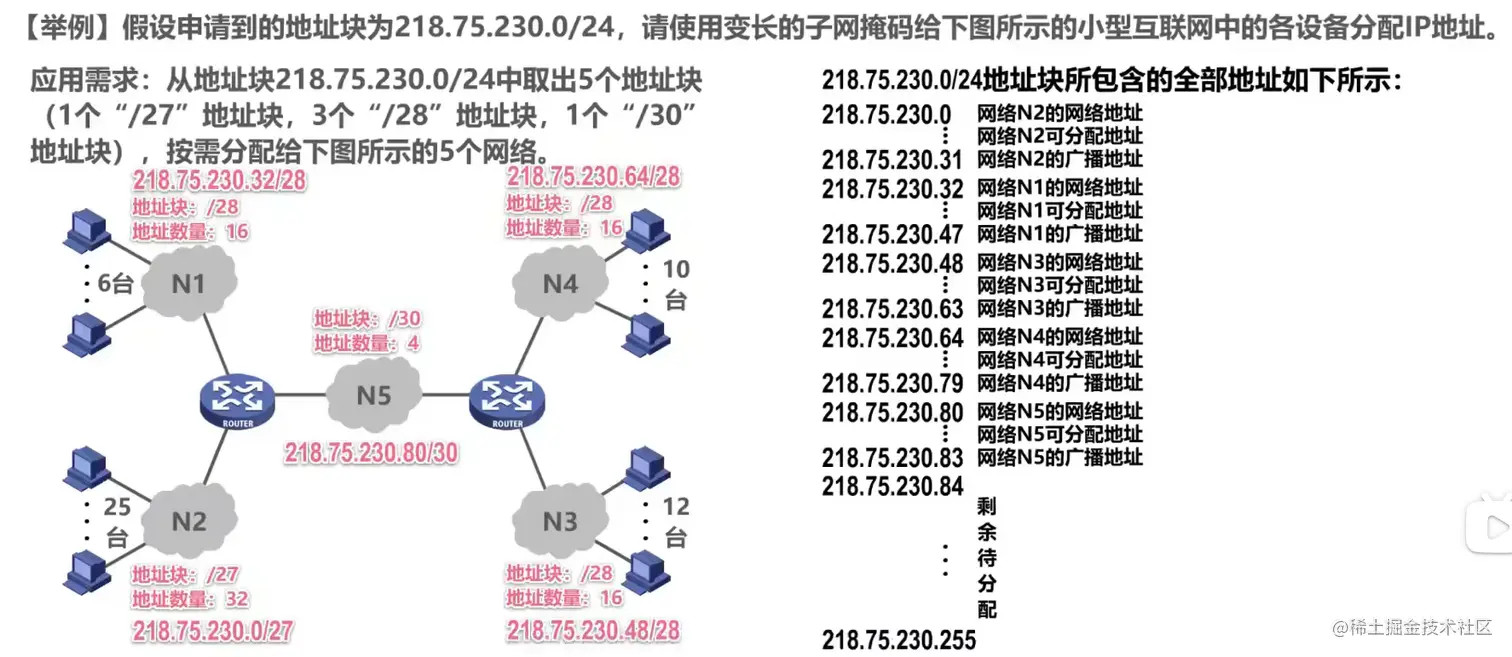

变长子网掩码VLSM

image-20211025205256363

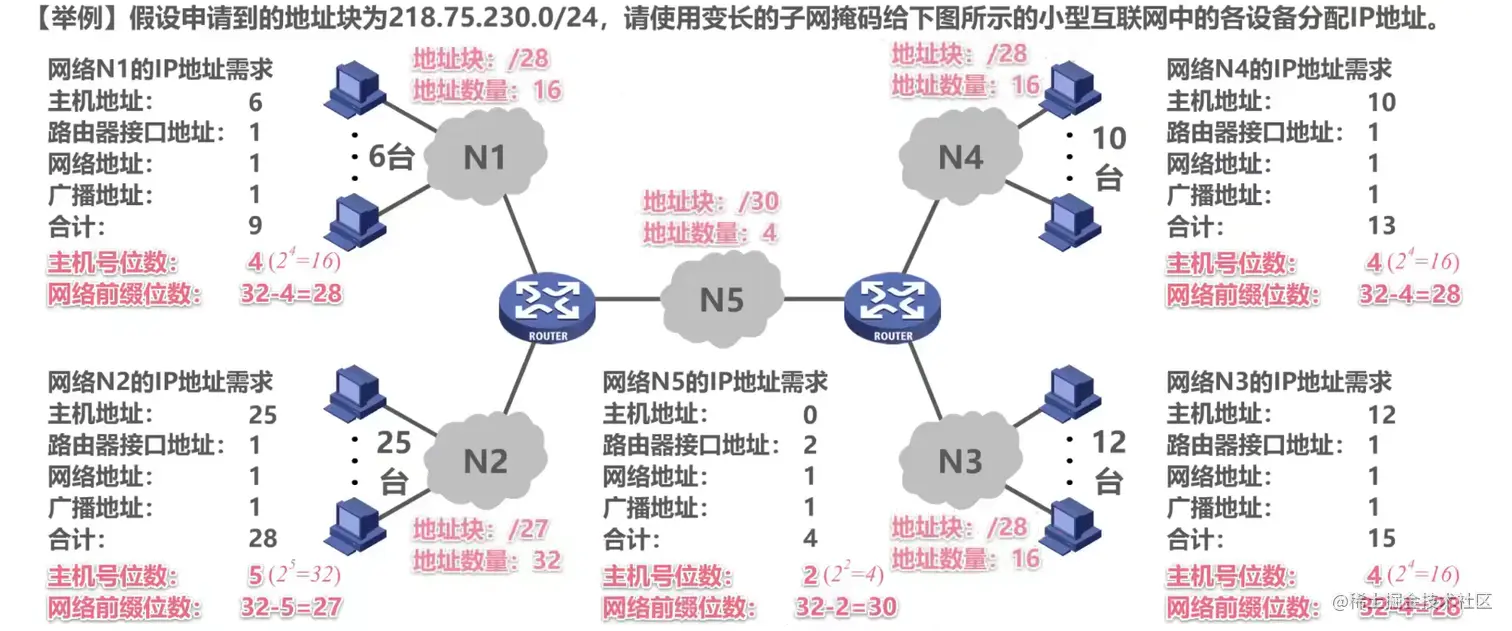

image-20211025210507866

image-20211025210920307

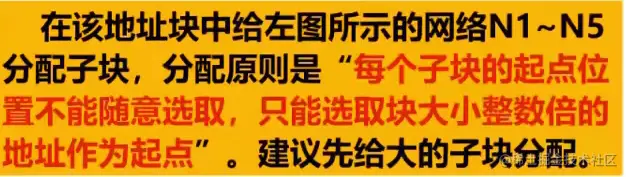

image-20211025211018585

IP数据报的发送和转发过程

image-20211025212932144

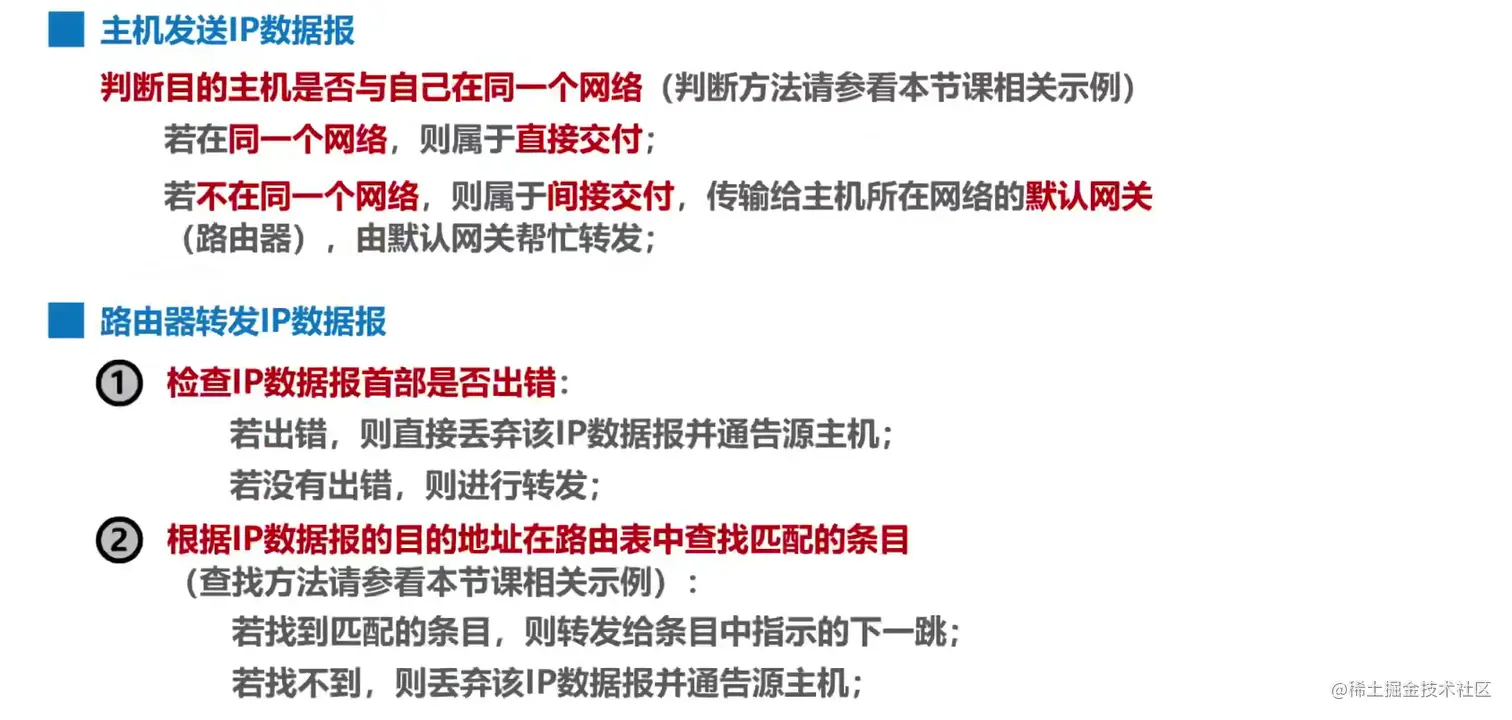

主机发送IP数据报和路由器转发IP数据报

image-20211025221135739

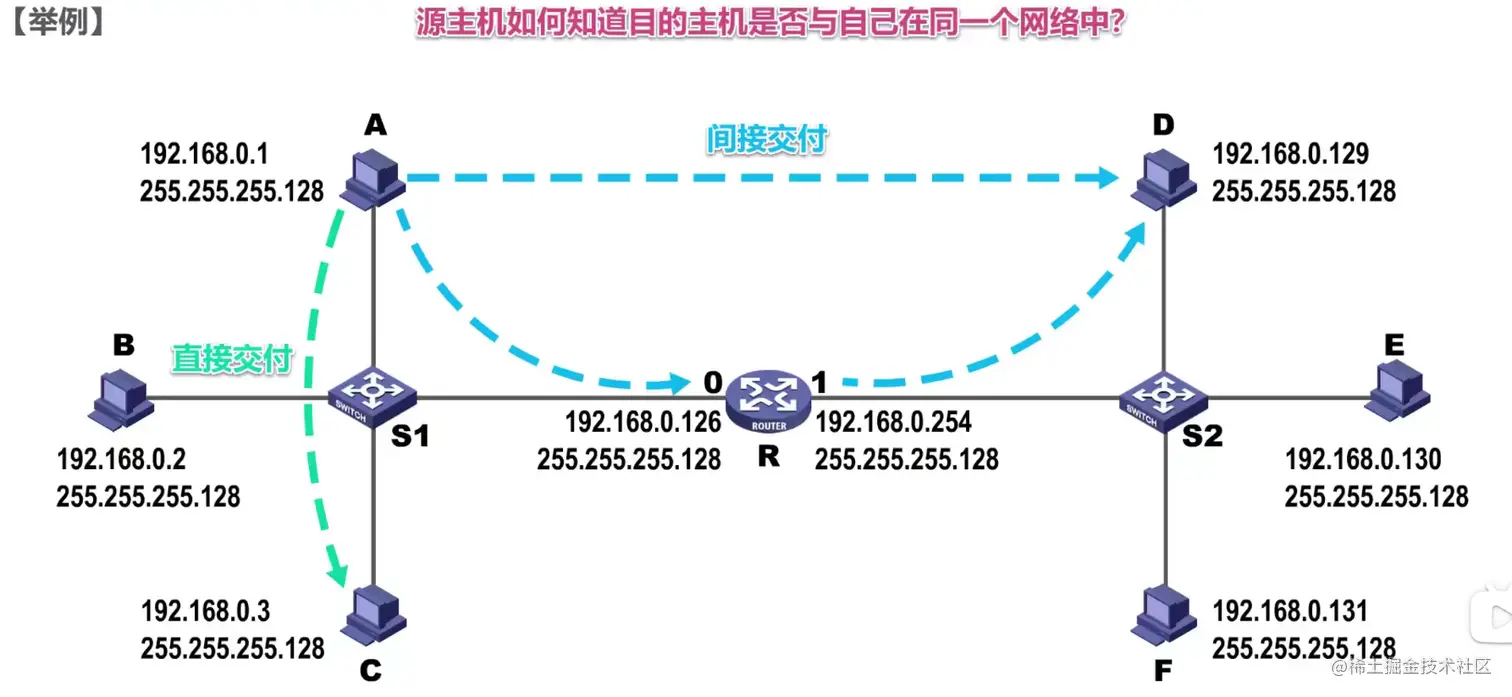

image-20211025213153073

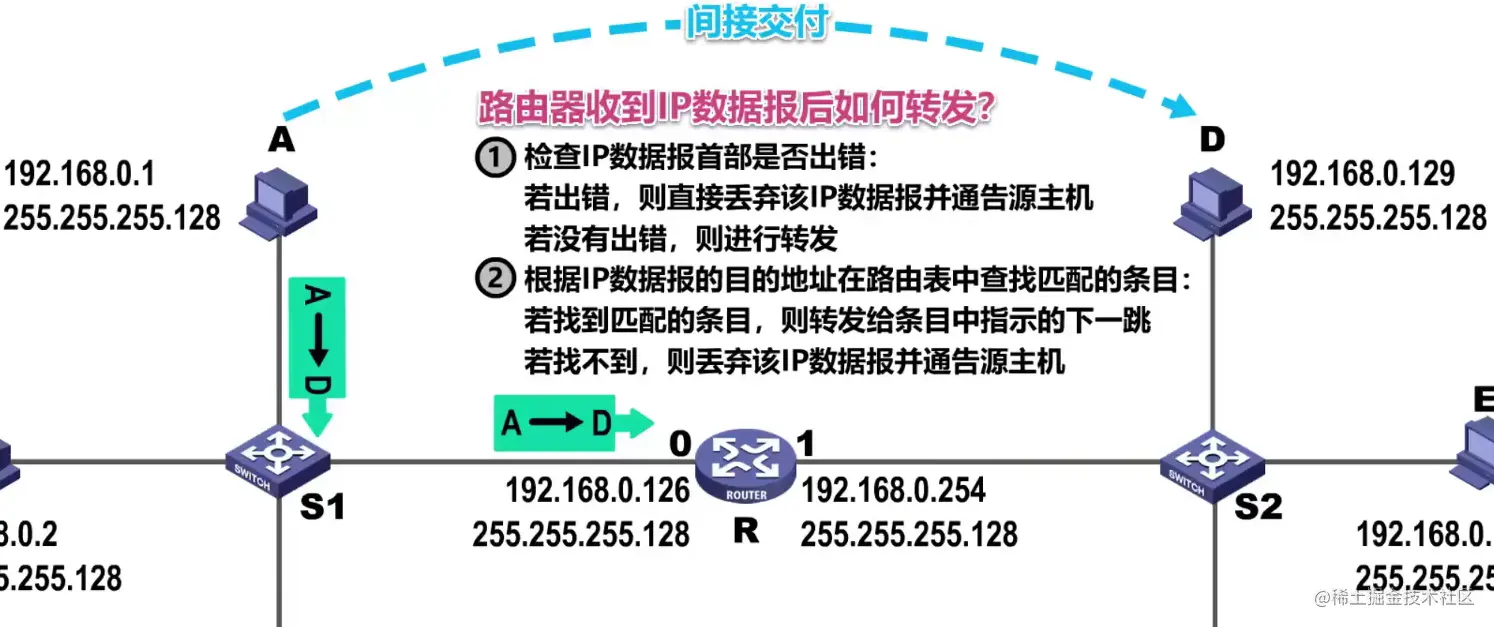

同一个网络中的主机之间可以直接通信，这属于直接交付，不同网络之间，需要通过路由器进行中转，这属于间接交付。

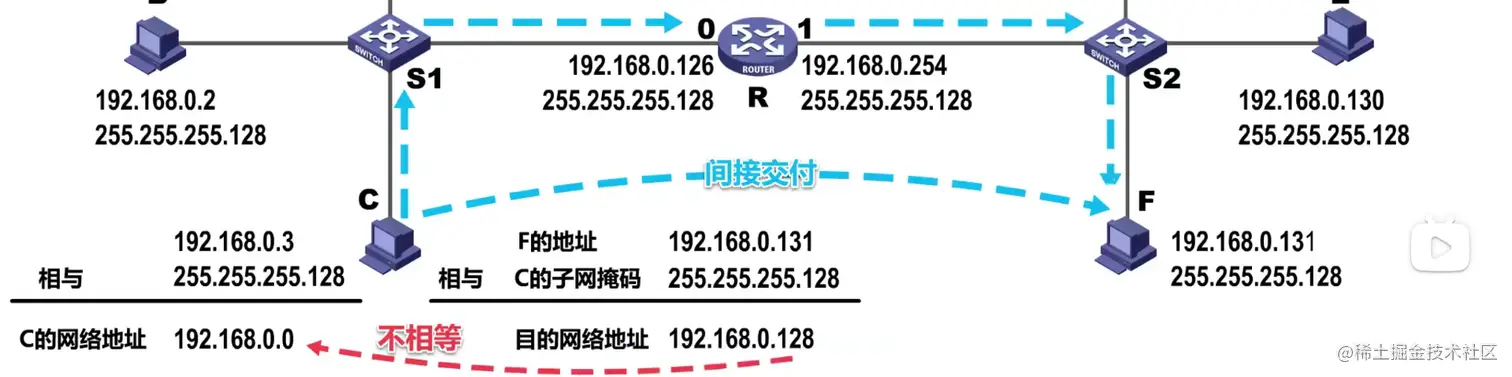

image-20211025213446615

C---->F发送IP数据报，C知道F的地址，先将C的地址与C的子网掩码相与，得到C的网络地址，再将F的地址与C的子网掩码相与，二者比较，不等，则证明不处于同一网络，间接交付

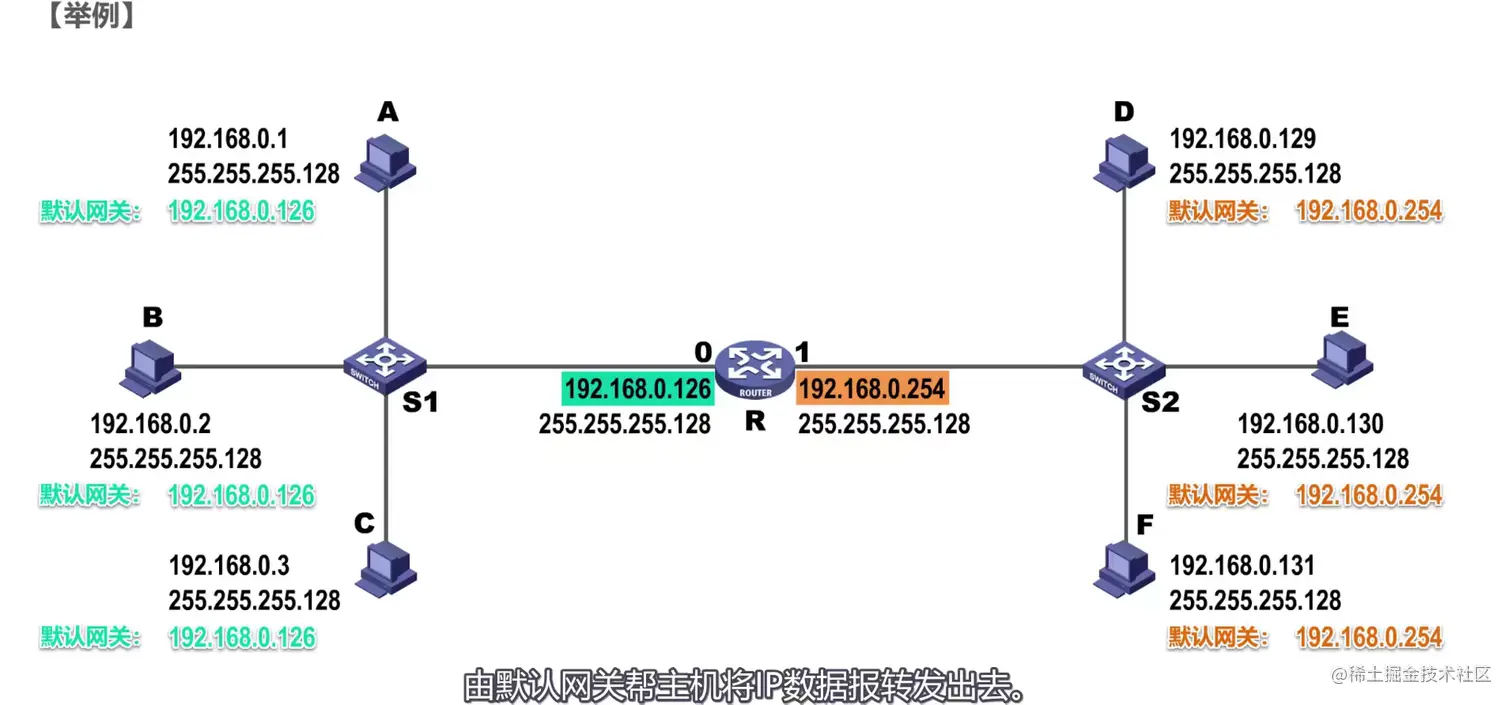

image-20211025213907672

image-20211025214035618

image-20211025214840309

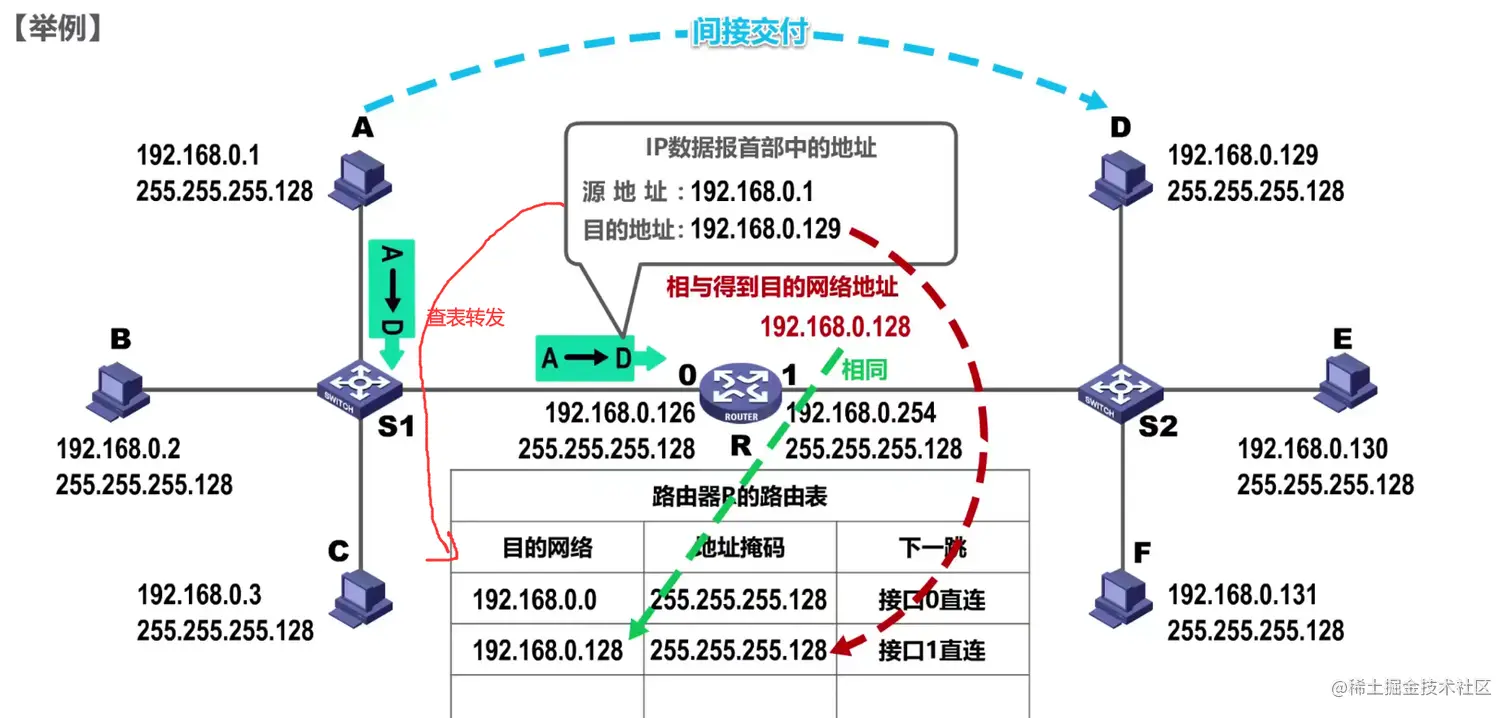

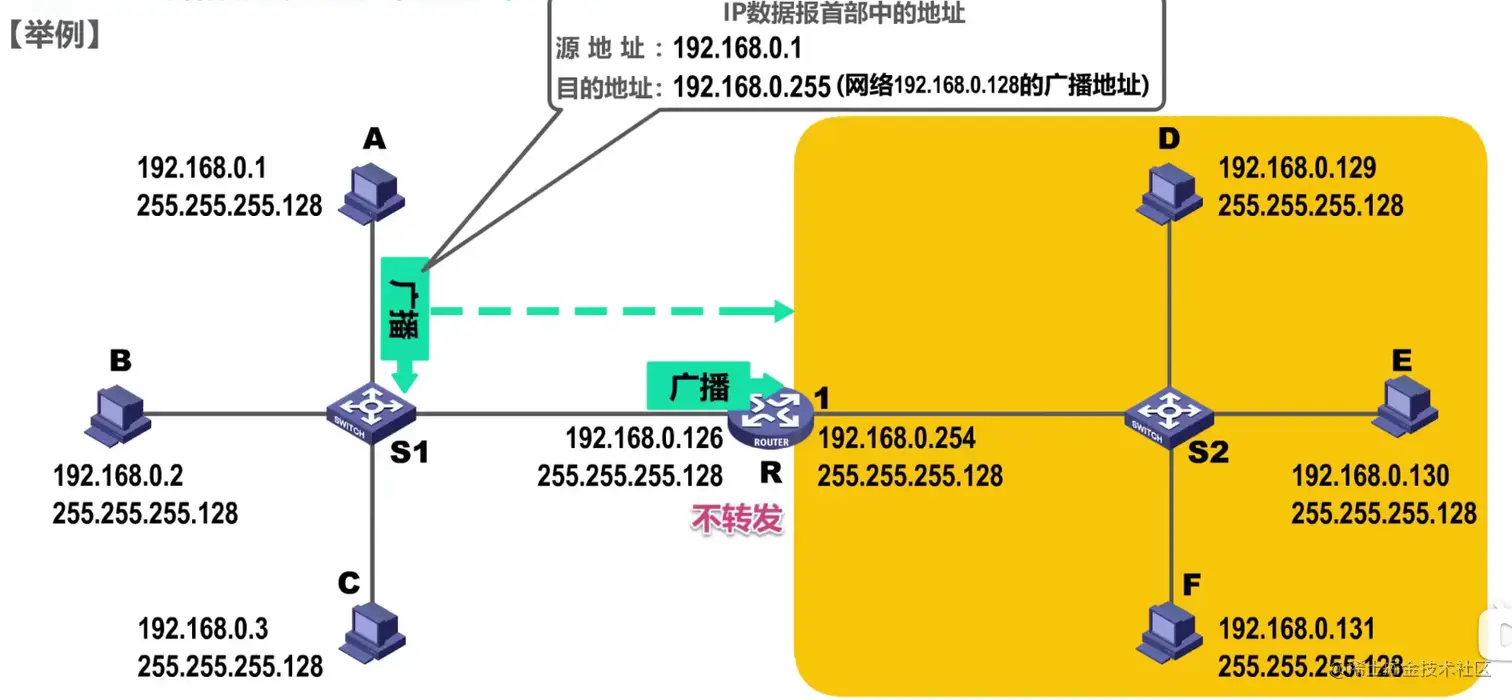

路由器是隔离广播域的

image-20211025215156755

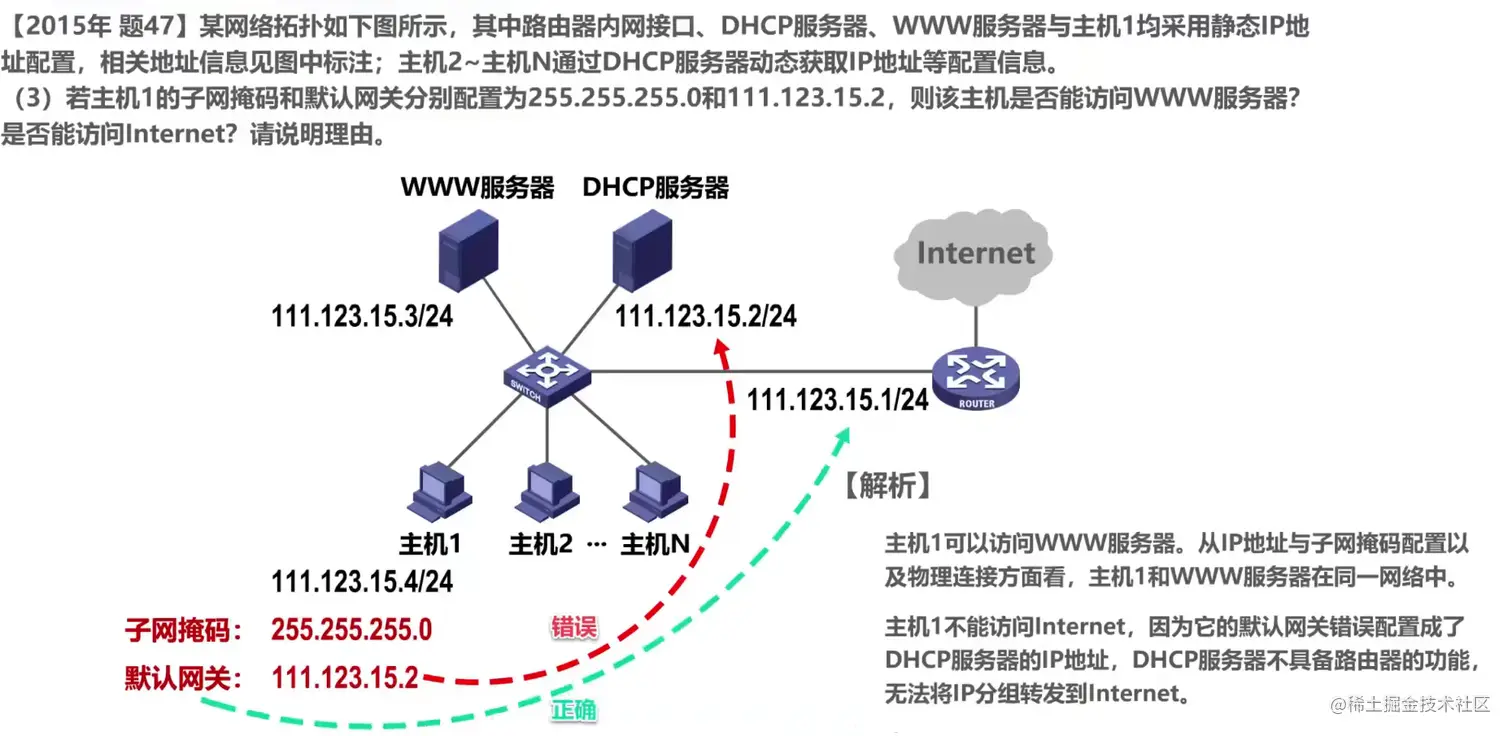

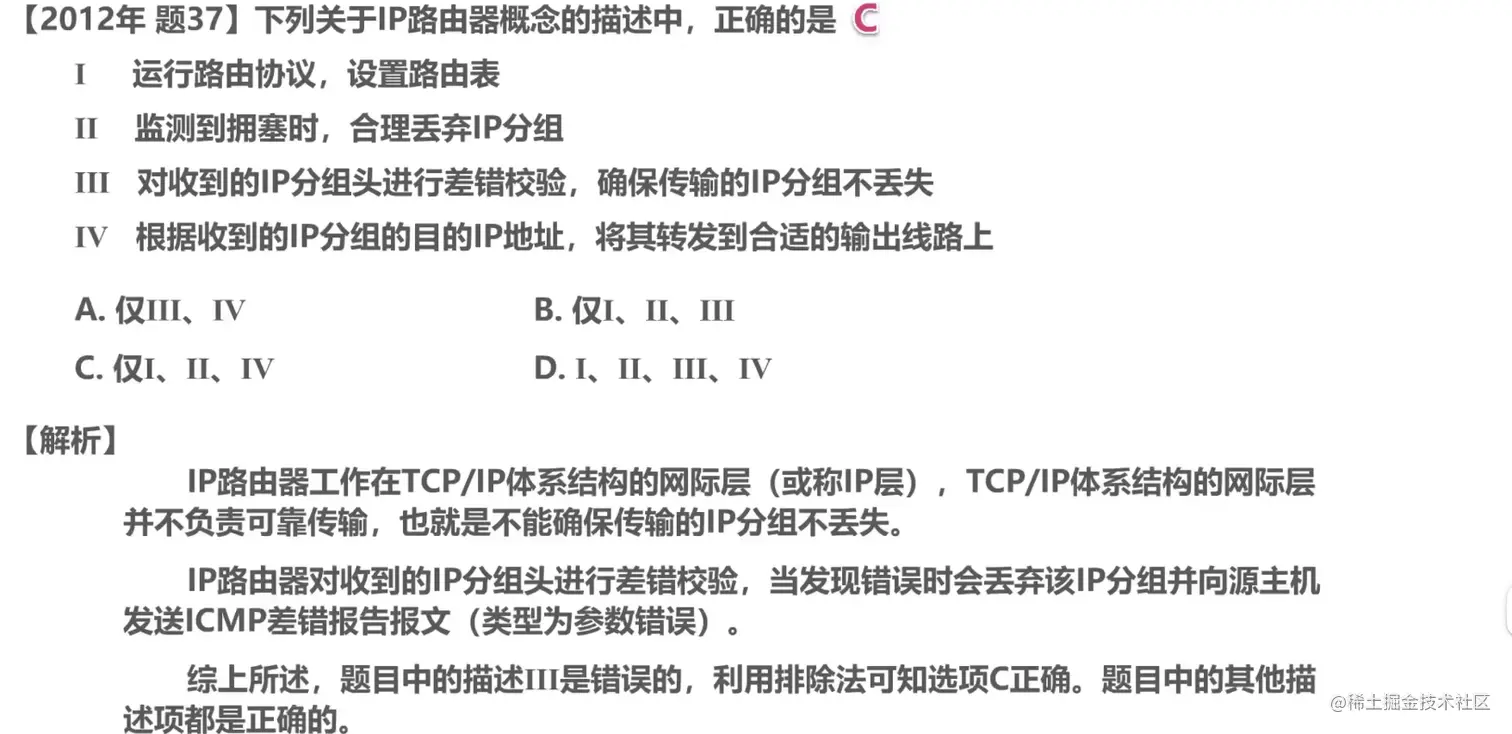

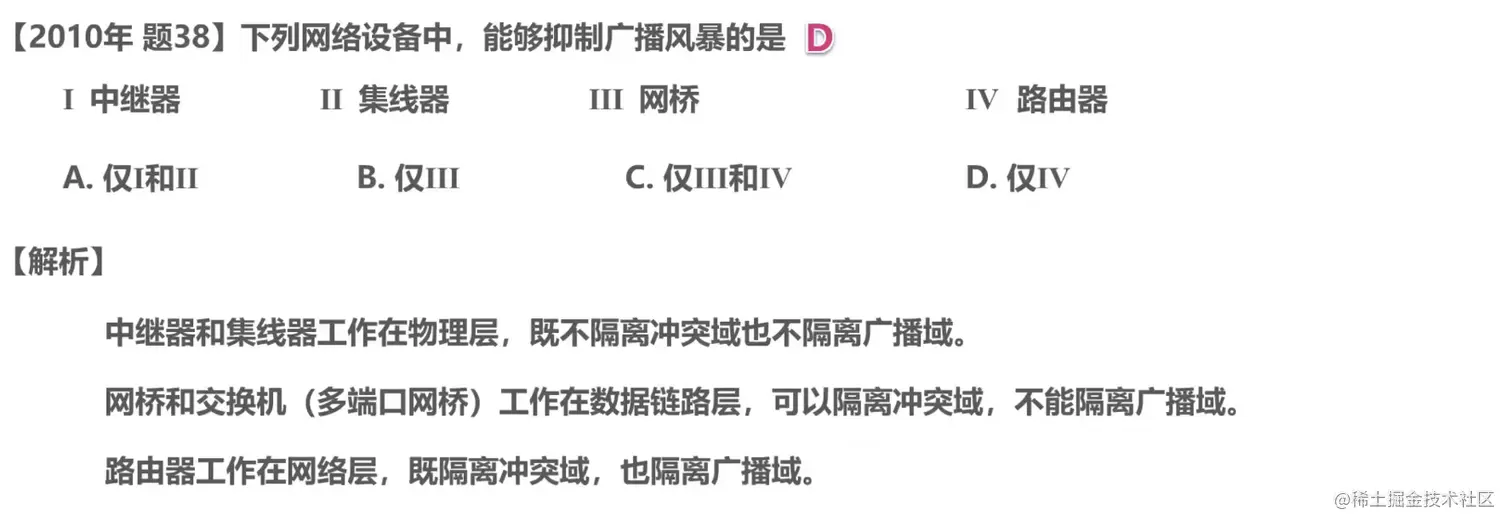

练习

image-20211025215330584

image-20211025215550348

image-20211025220339413

静态路由配置及其可能产生的路由环路问题

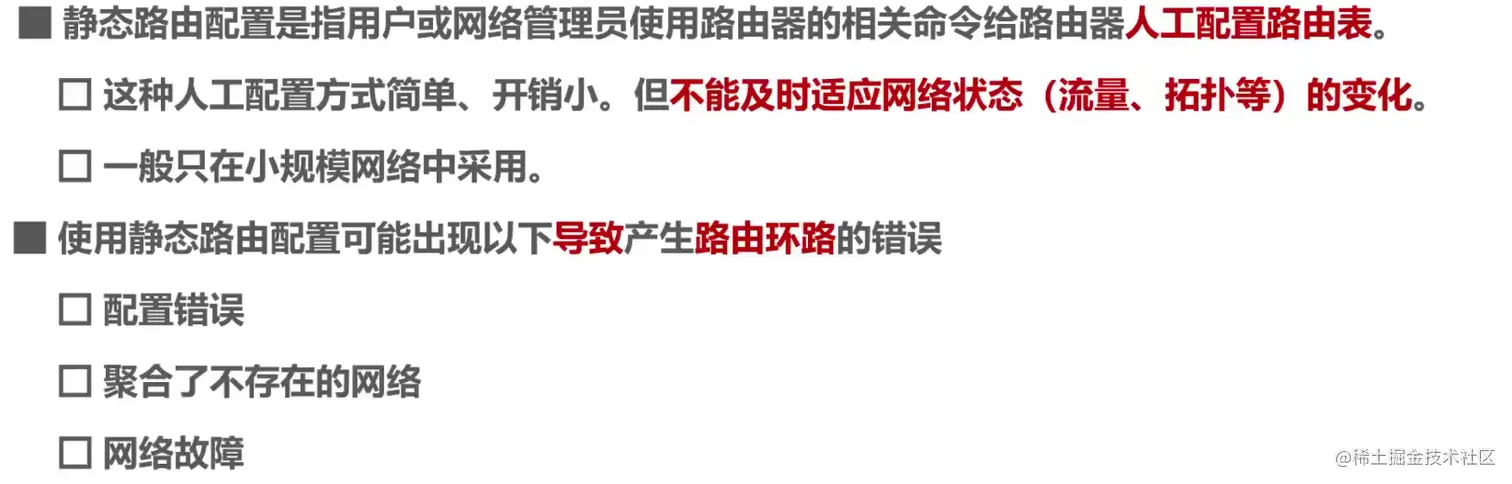

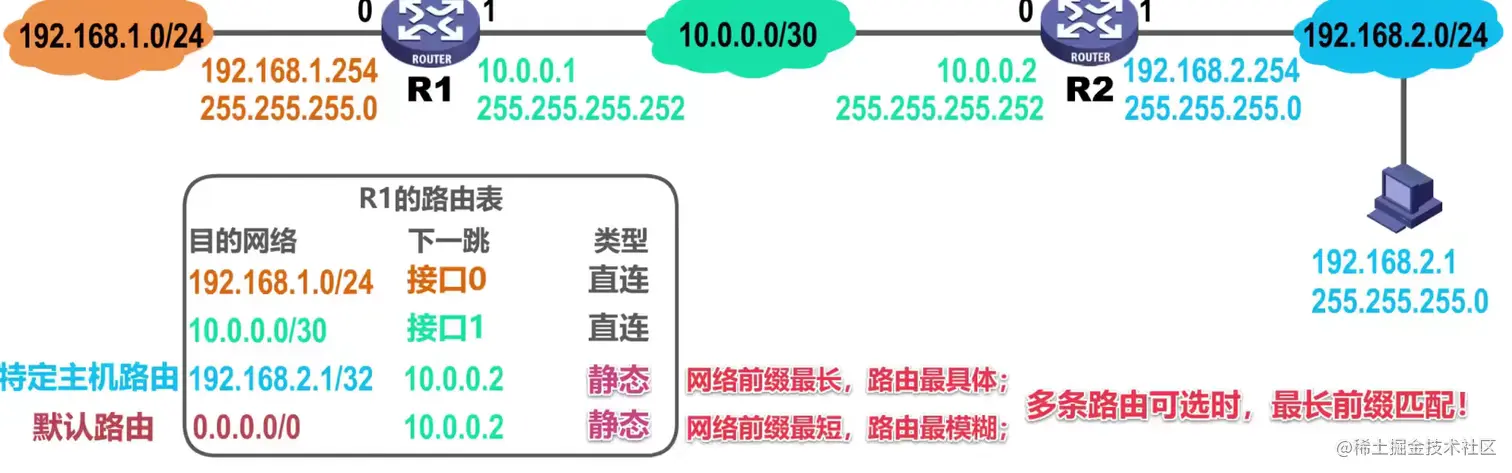

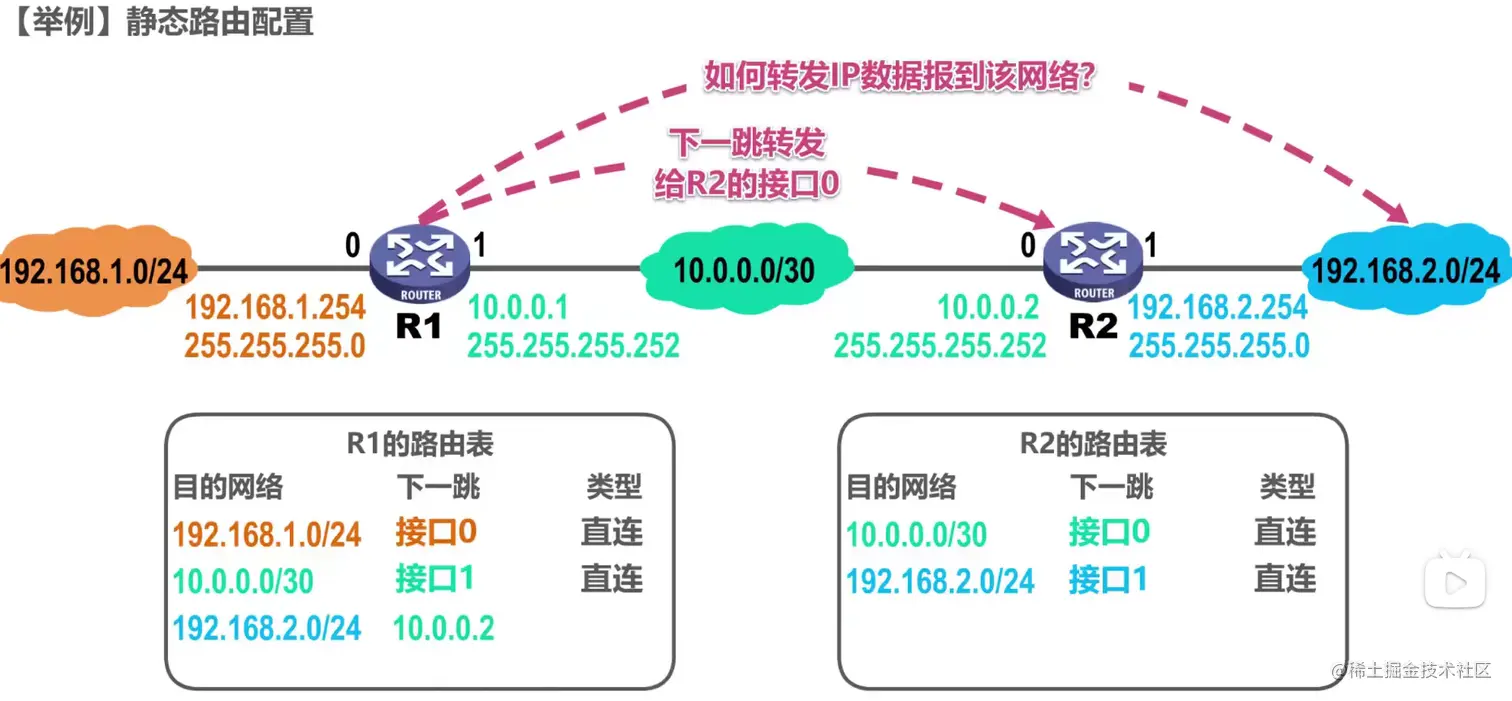

静态路由

image-20211025223654628

image-20211025224113989

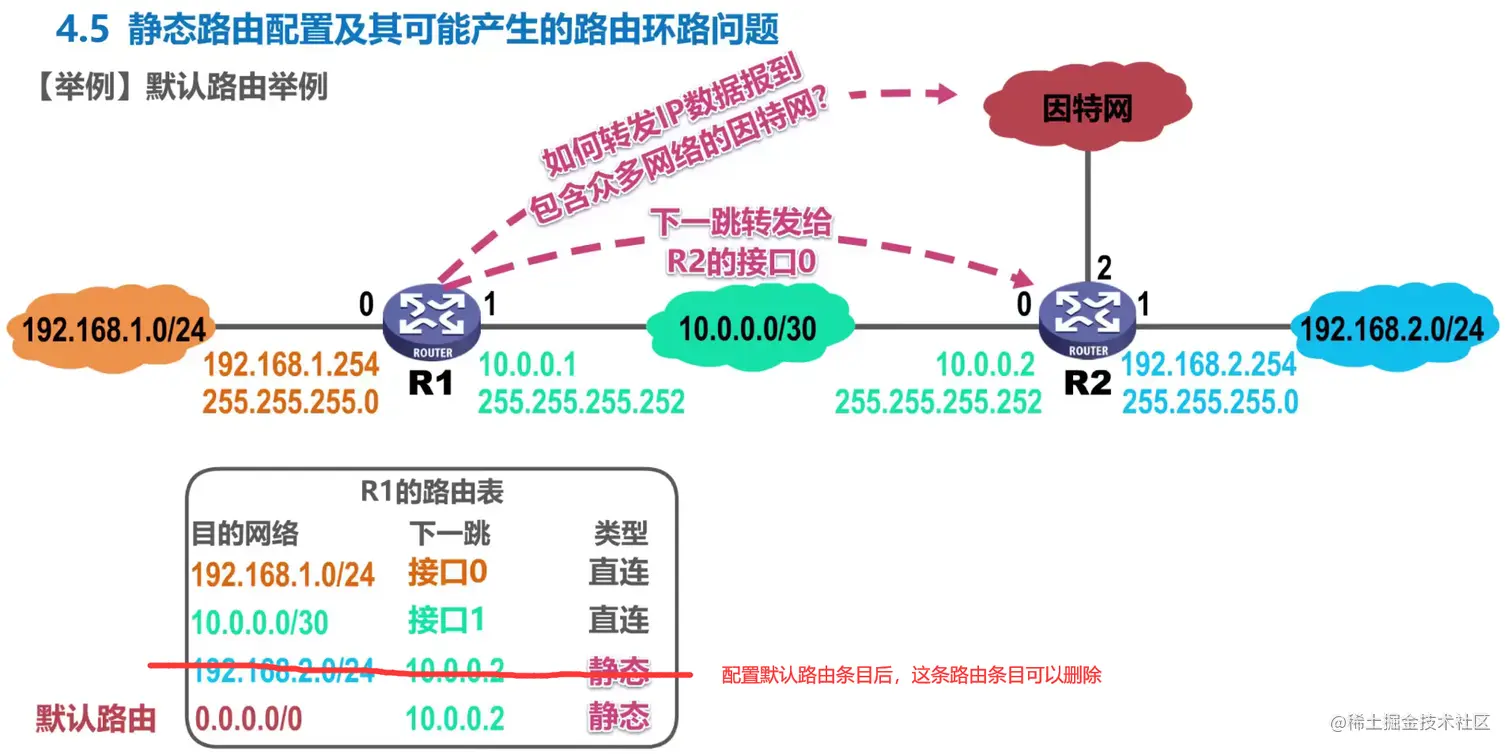

image-20211025224810299

image-20211025225115034

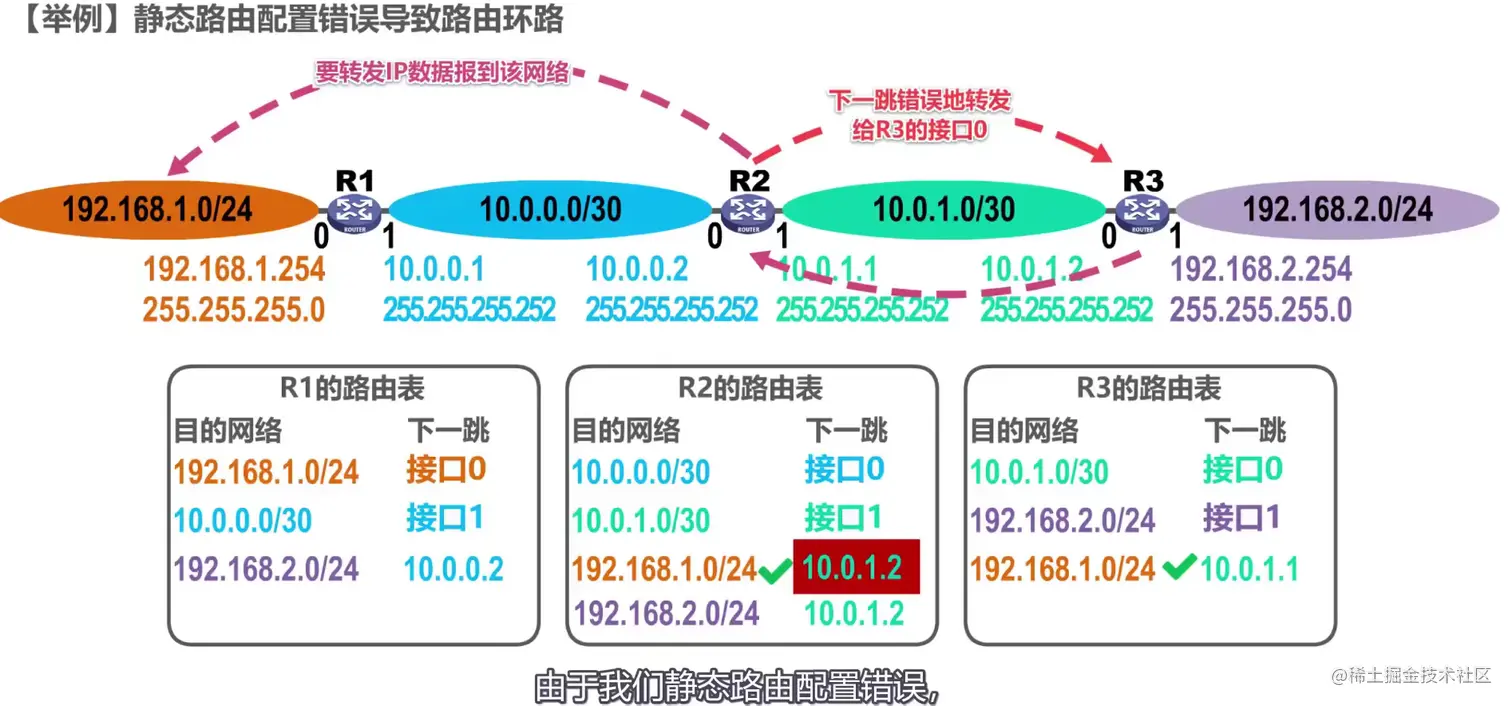

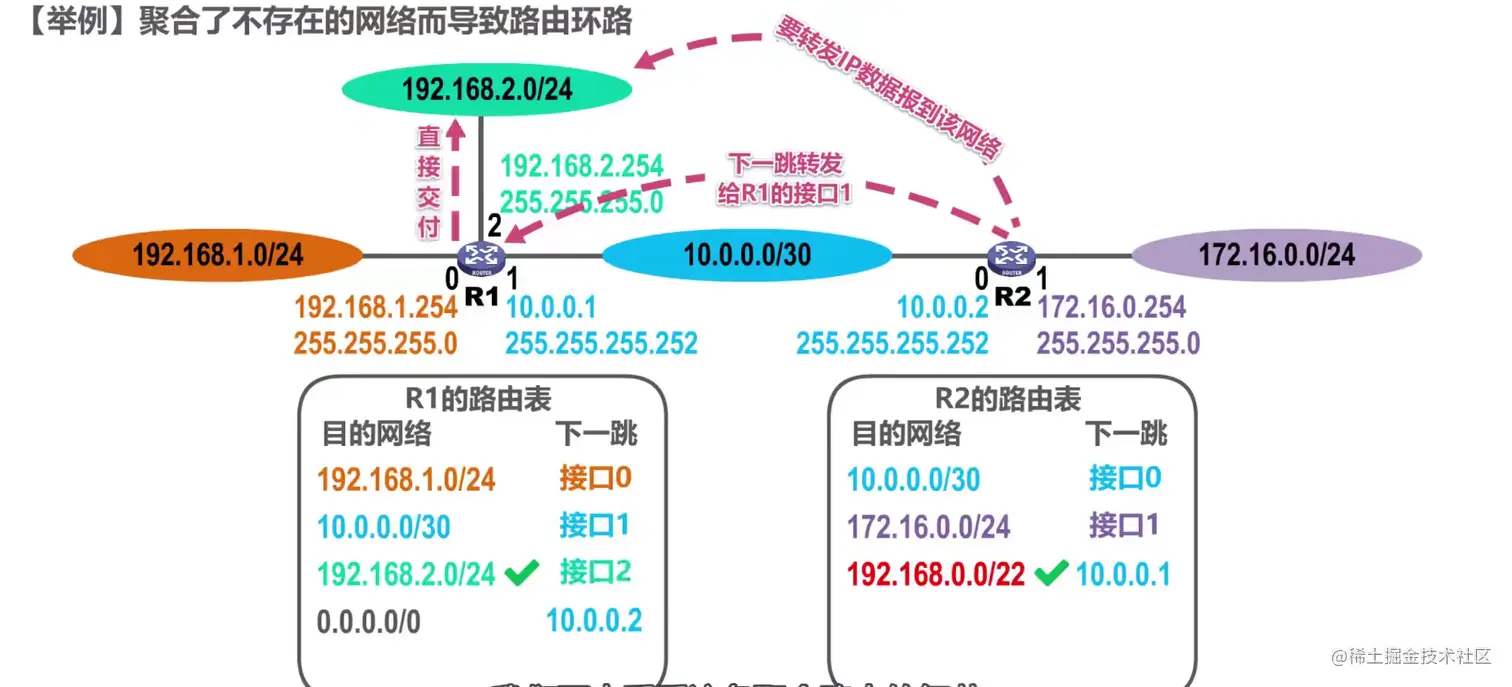

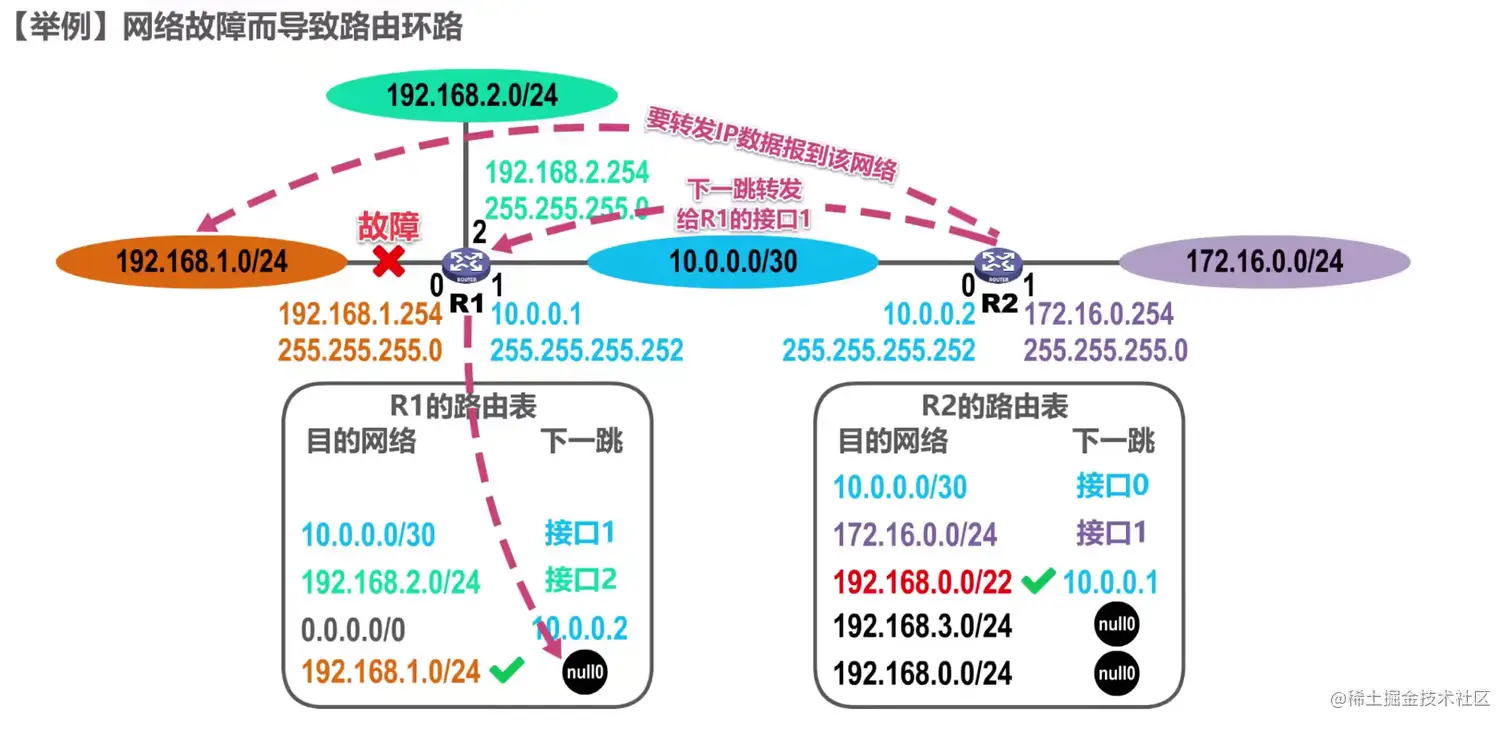

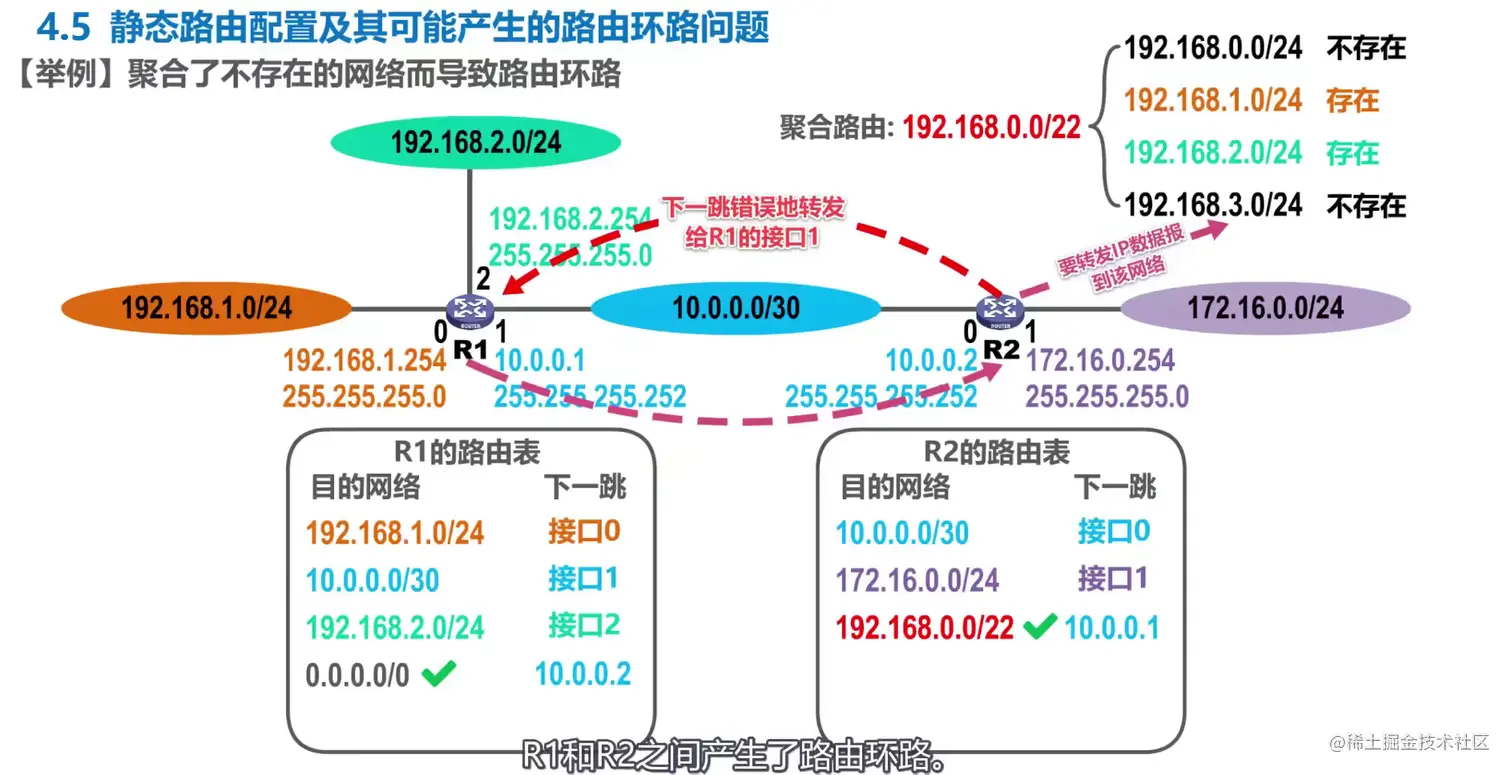

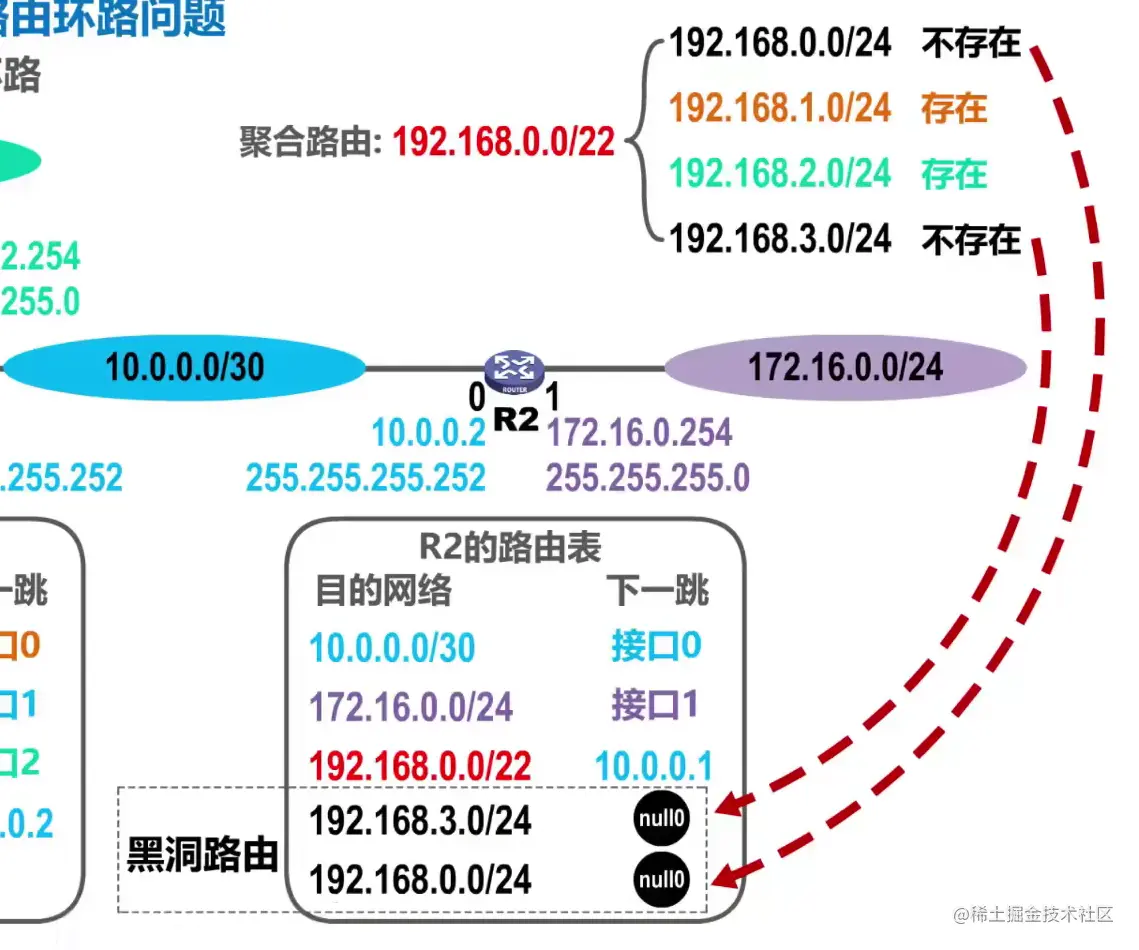

可能产生的路由环路问题

image-20211025225321867

image-20211025225333246

image-20211025225608916

image-20211025225718978

image-20211025225742801

image-20211025225936614

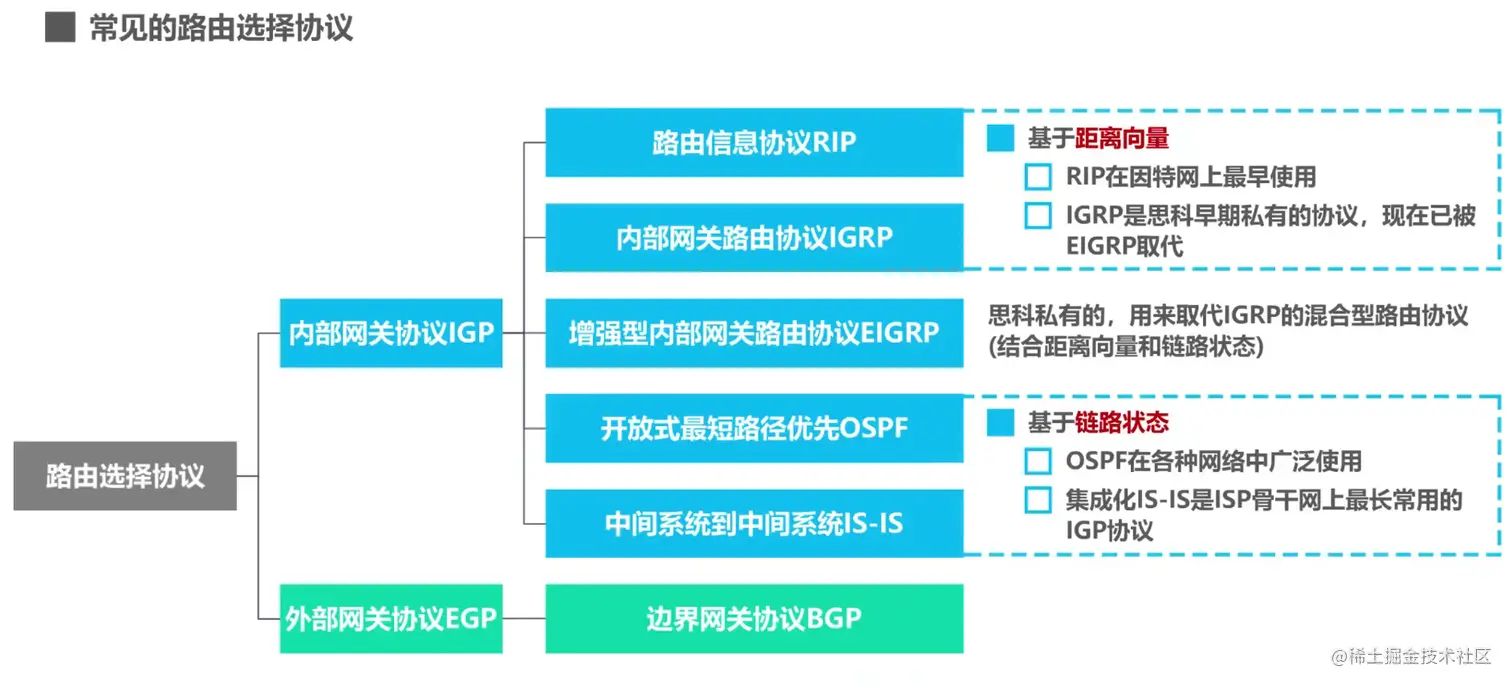

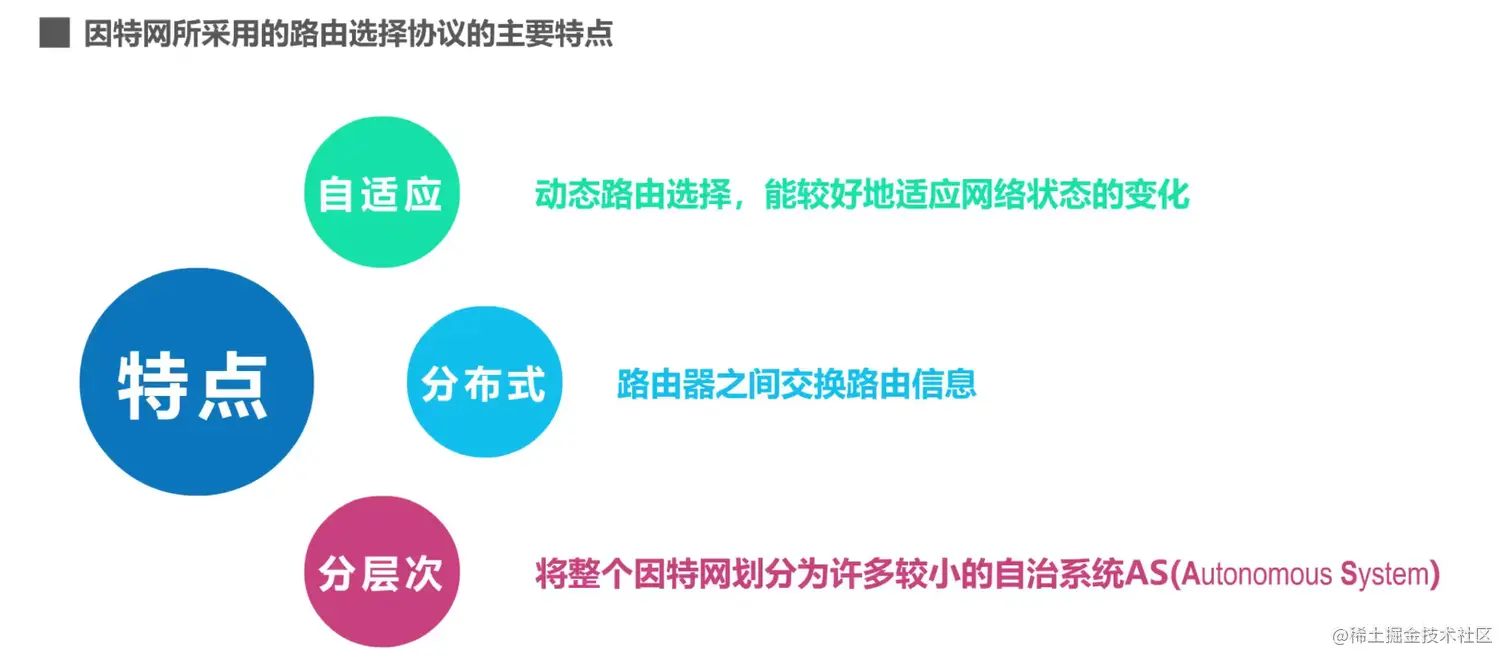

路由选择协议概述

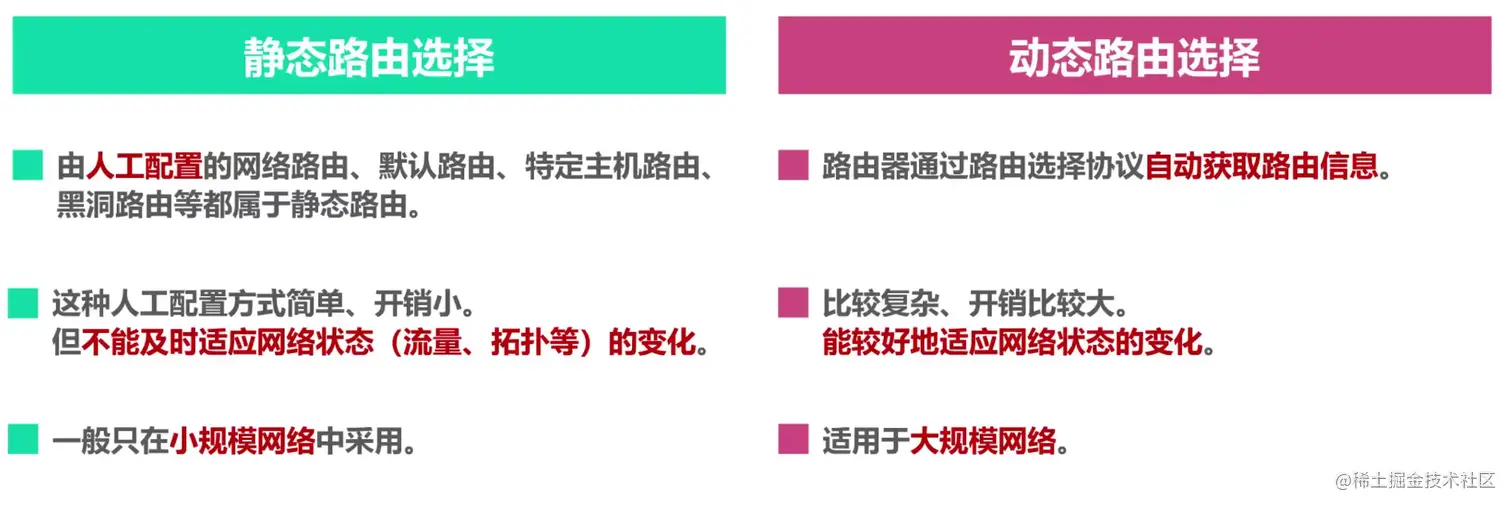

image-20211026104755459

image-20211026104939107

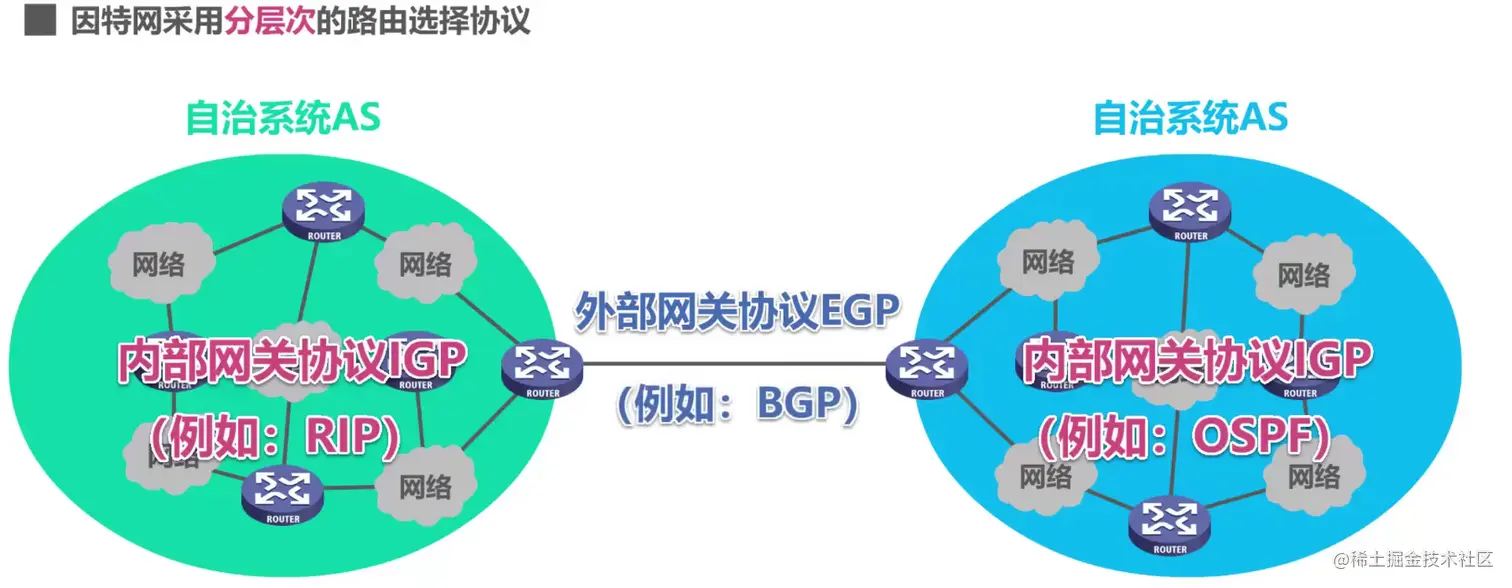

image-20211026105549212

外部网关协议EGP（外部路由协议ERP）内部网关协议IGP（内部路由协议IRP）
边界网关协议BGP路由信息协议RIP
内部网关路由协议IGRP
增强型内部网关路由协议EIGRP
开放式最短路径优先OSPF
中间系统到中间系统IS-IS

image-20211026105944776

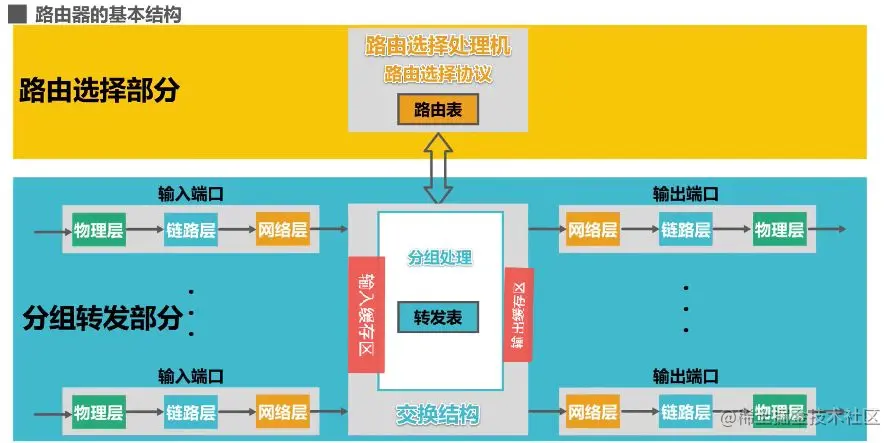

路由器的基本结构

image-20211026111008786

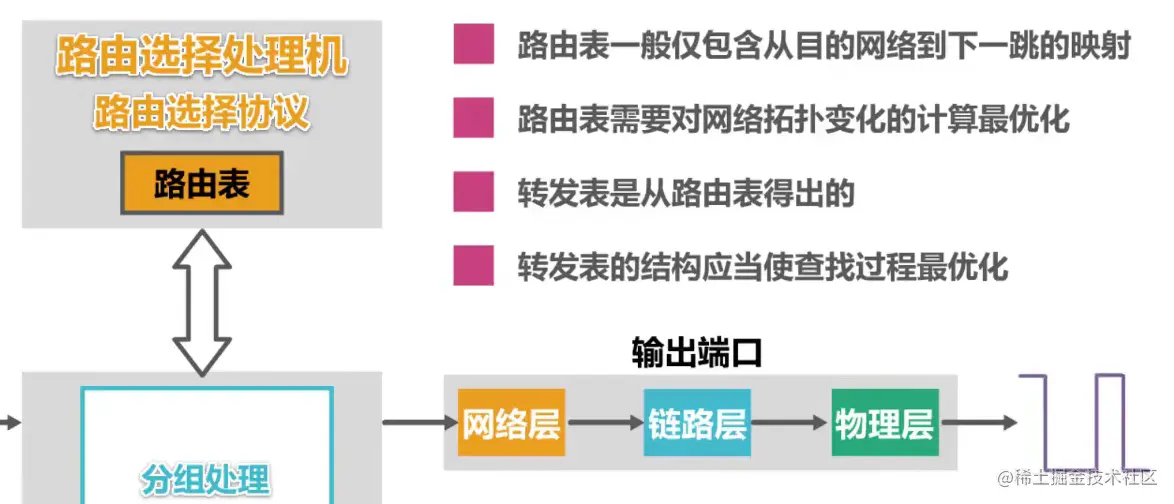

image-20211026110438911

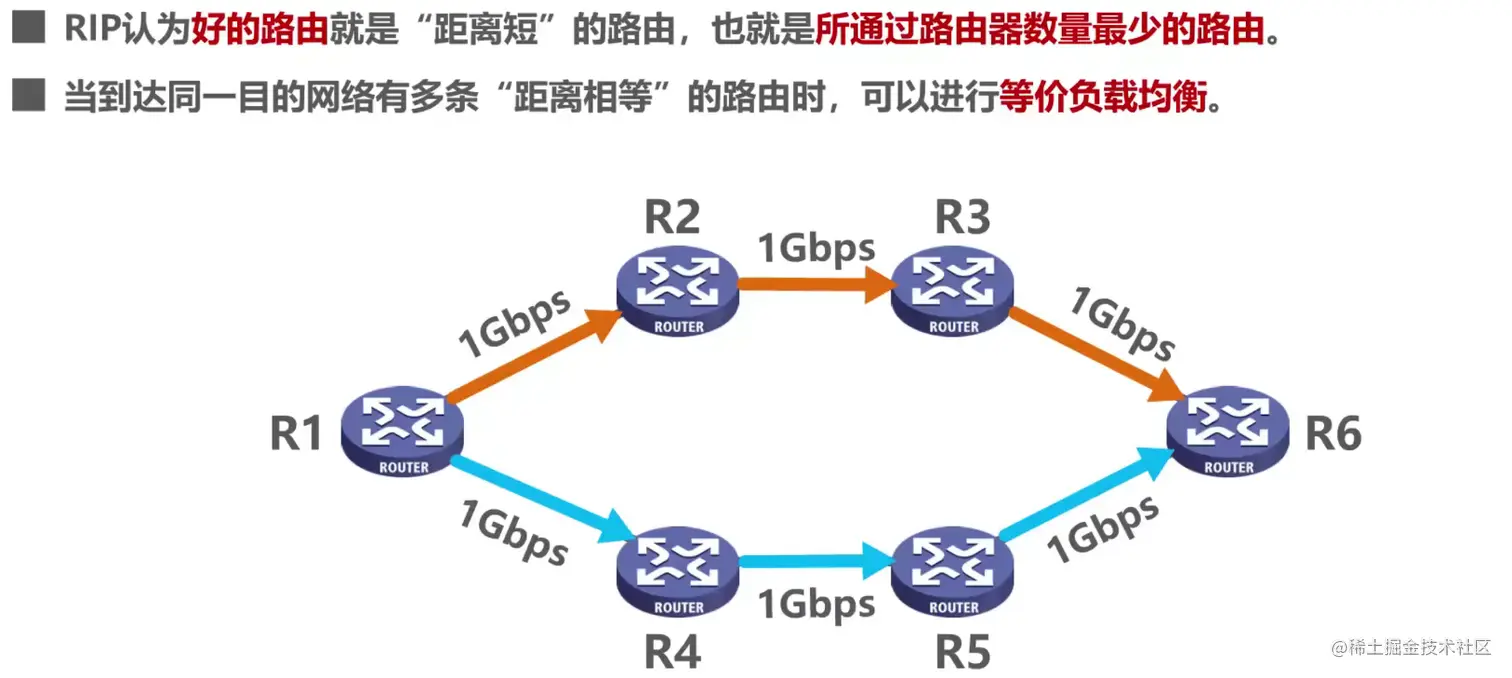

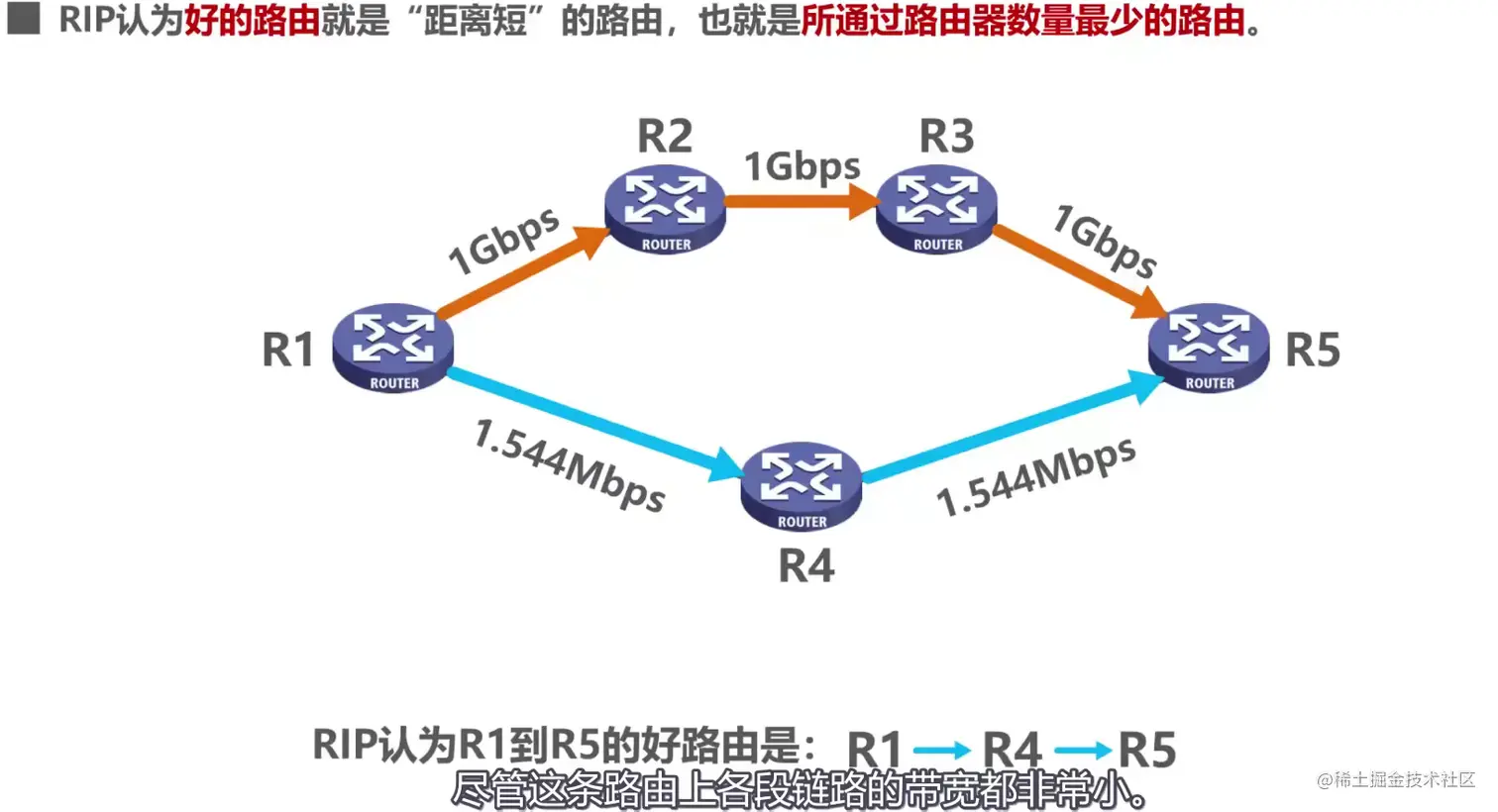

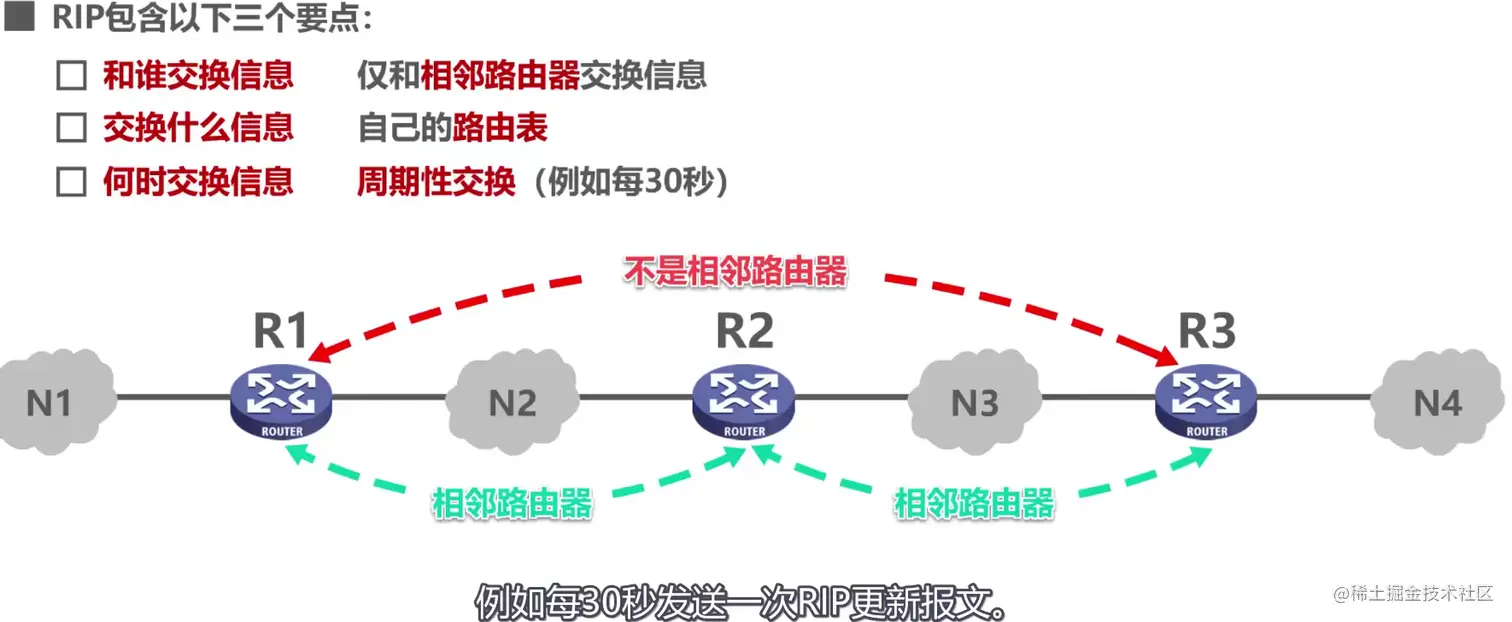

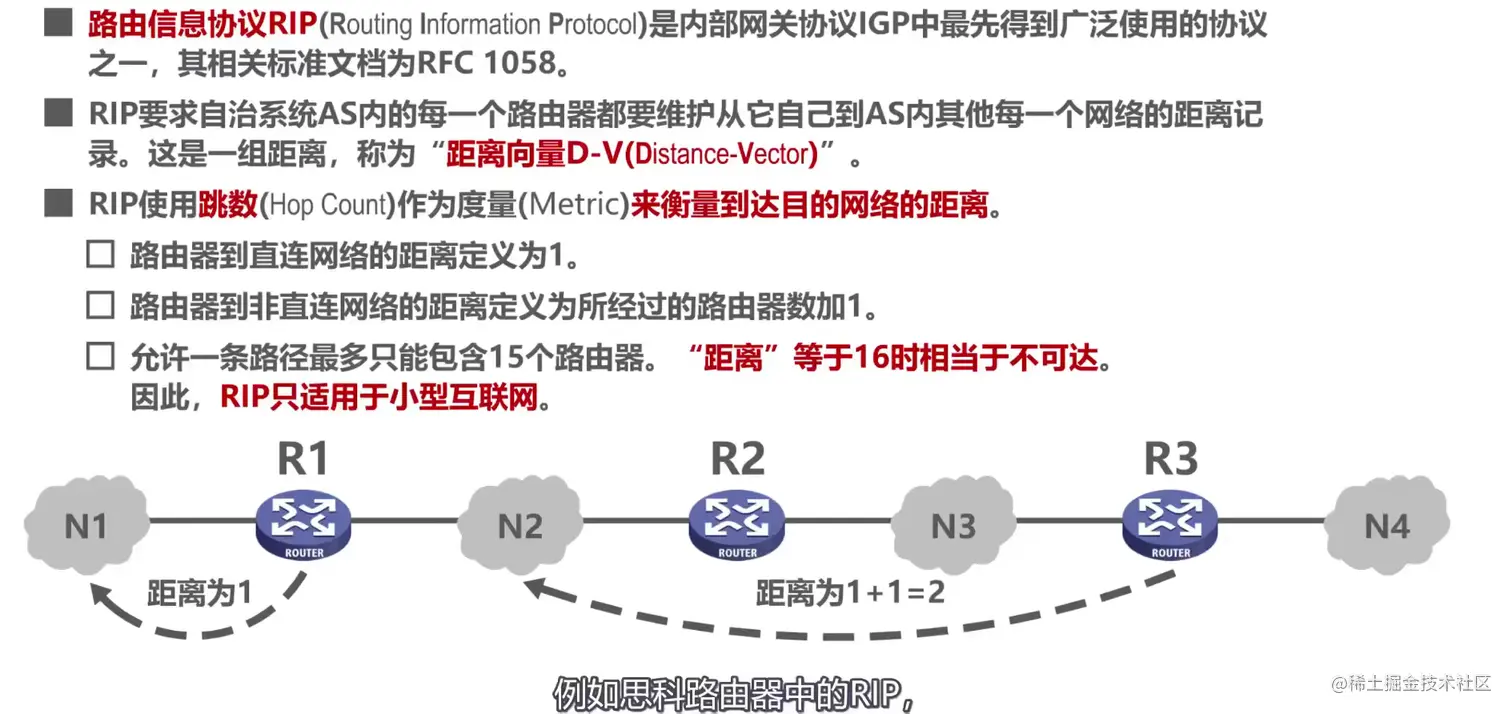

路由信息协议RIP

image-20211026112203552

思科路由器的RIP将路由器与直连网络的距离定义为0

image-20211026112355808

image-20211026112442450

image-20211026112537098

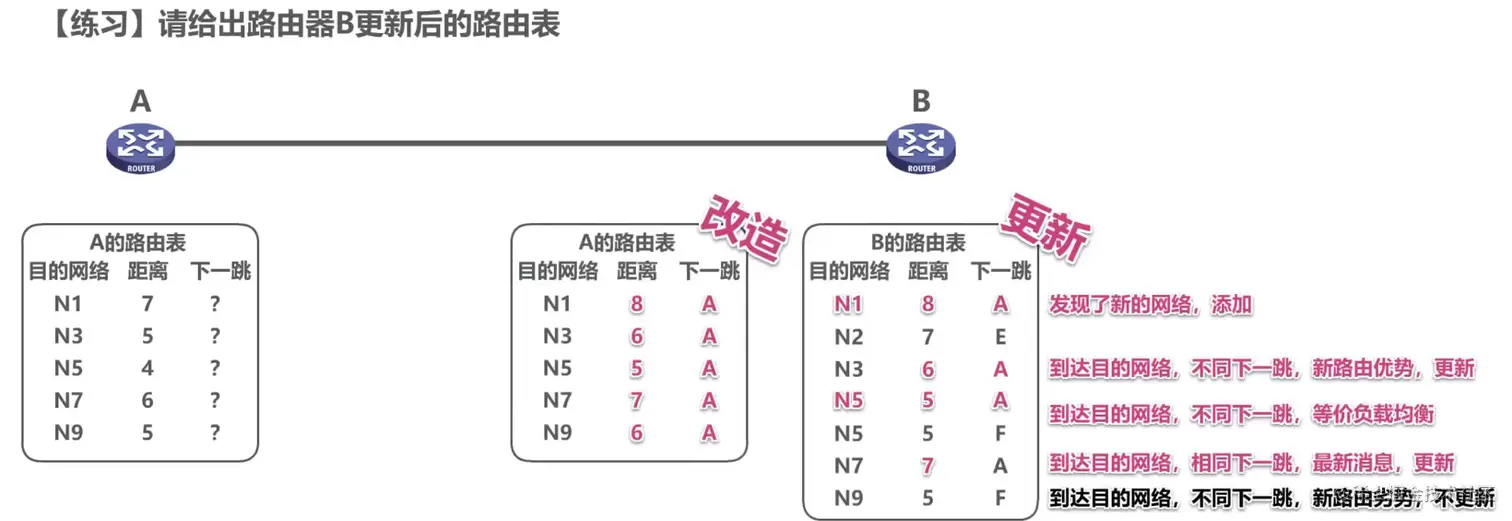

RIP基本工作过程

image-20211026112717499

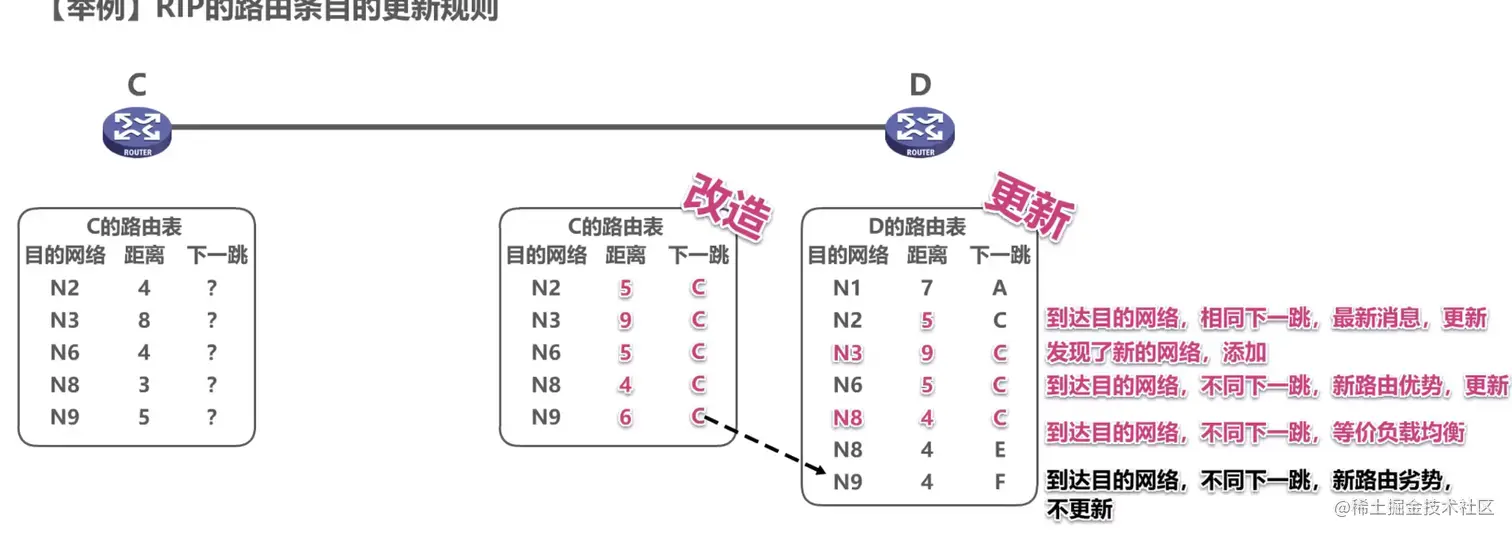

image-20211026125258886

image-20211026125729023

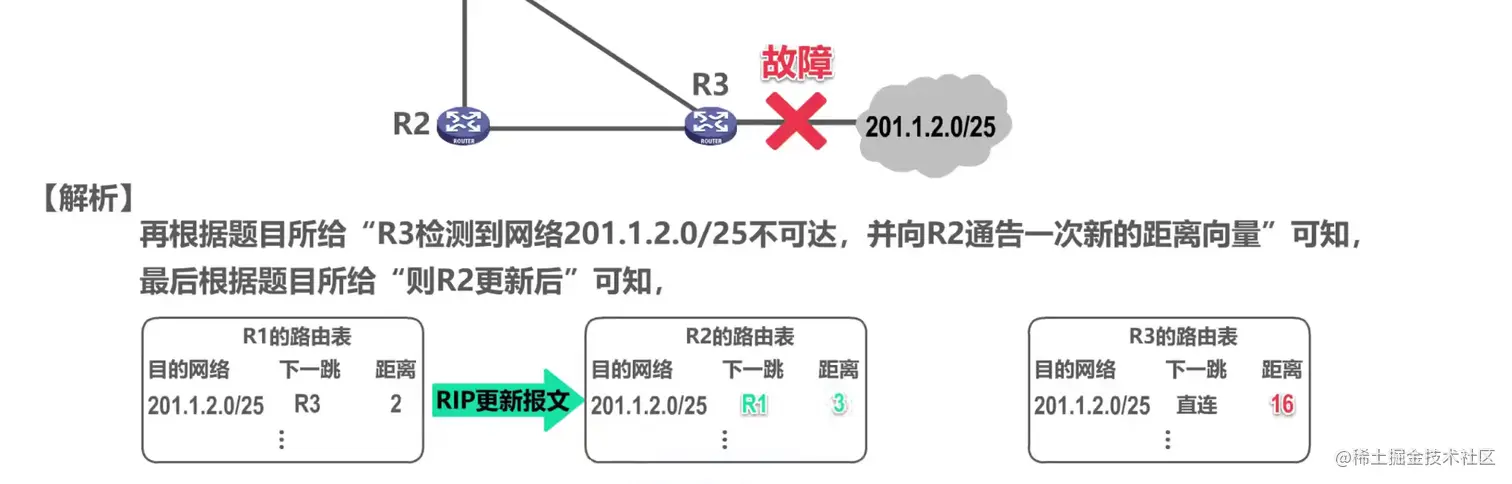

练习

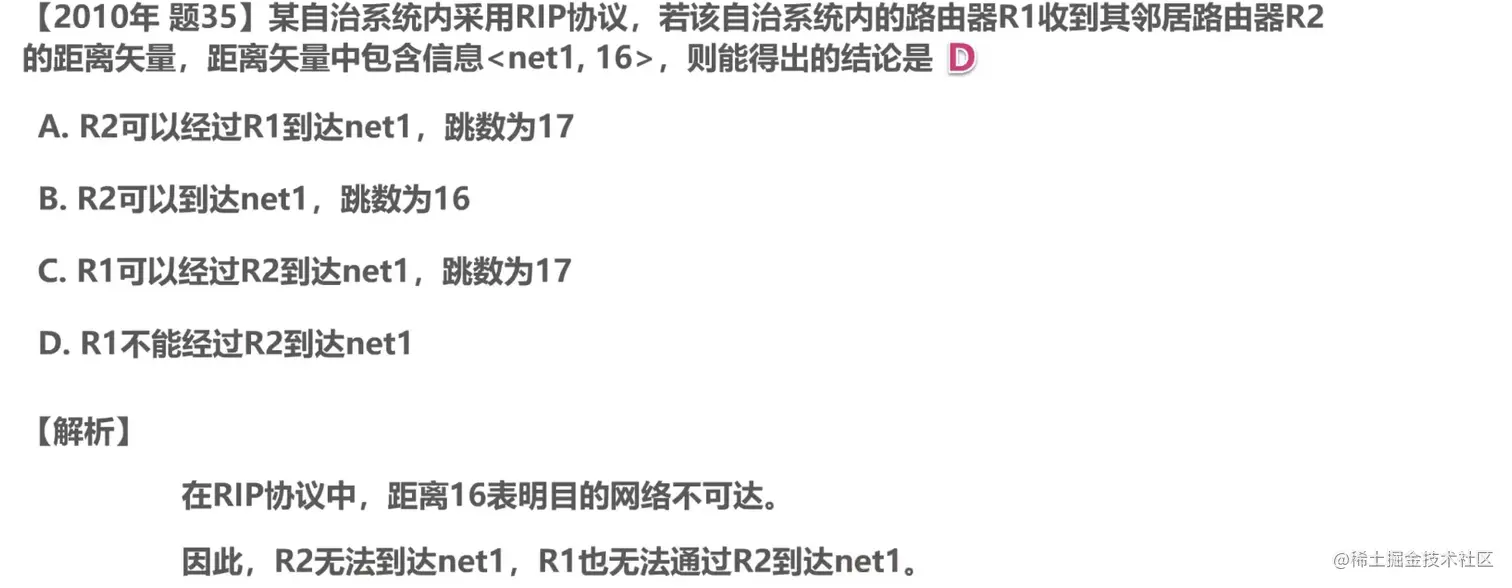

image-20211026130044008

image-20211026130555999

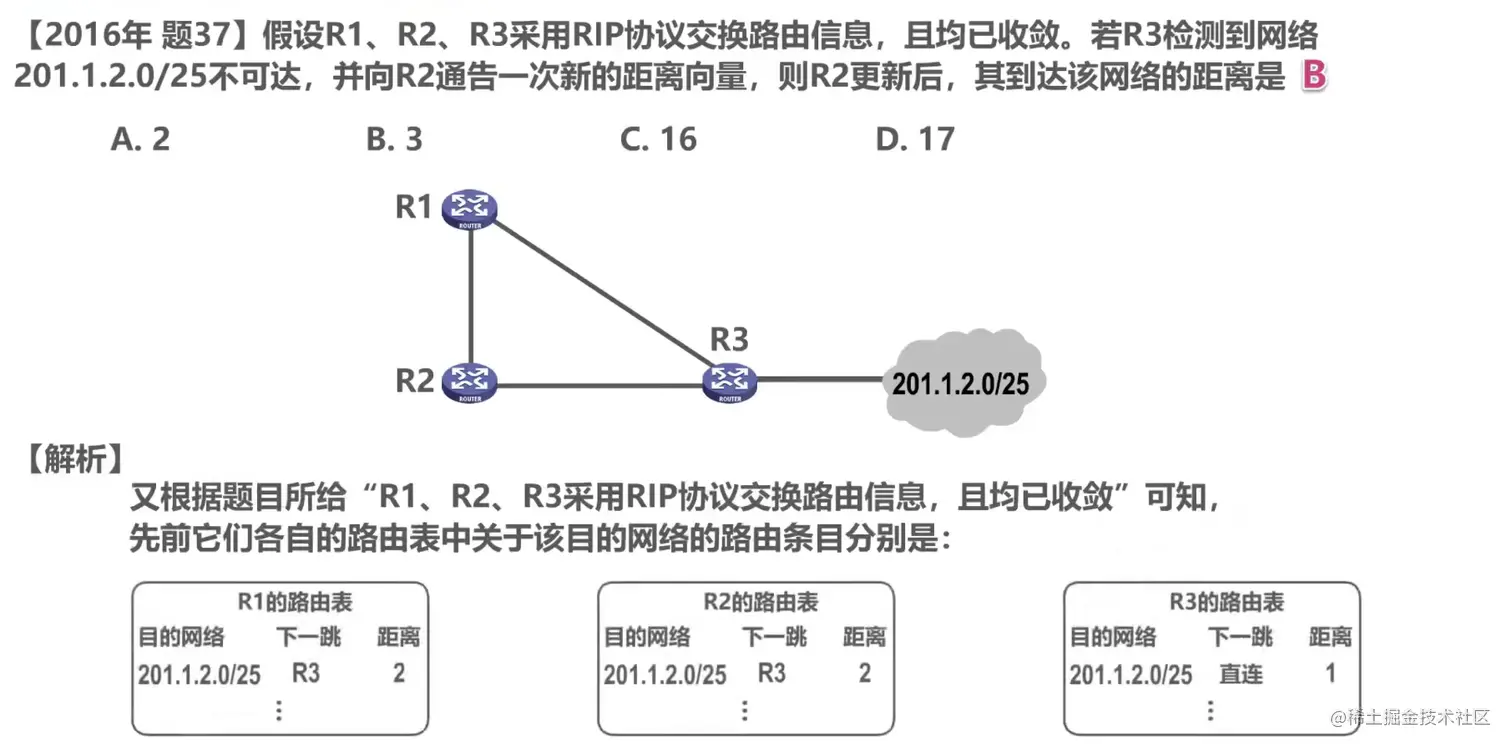

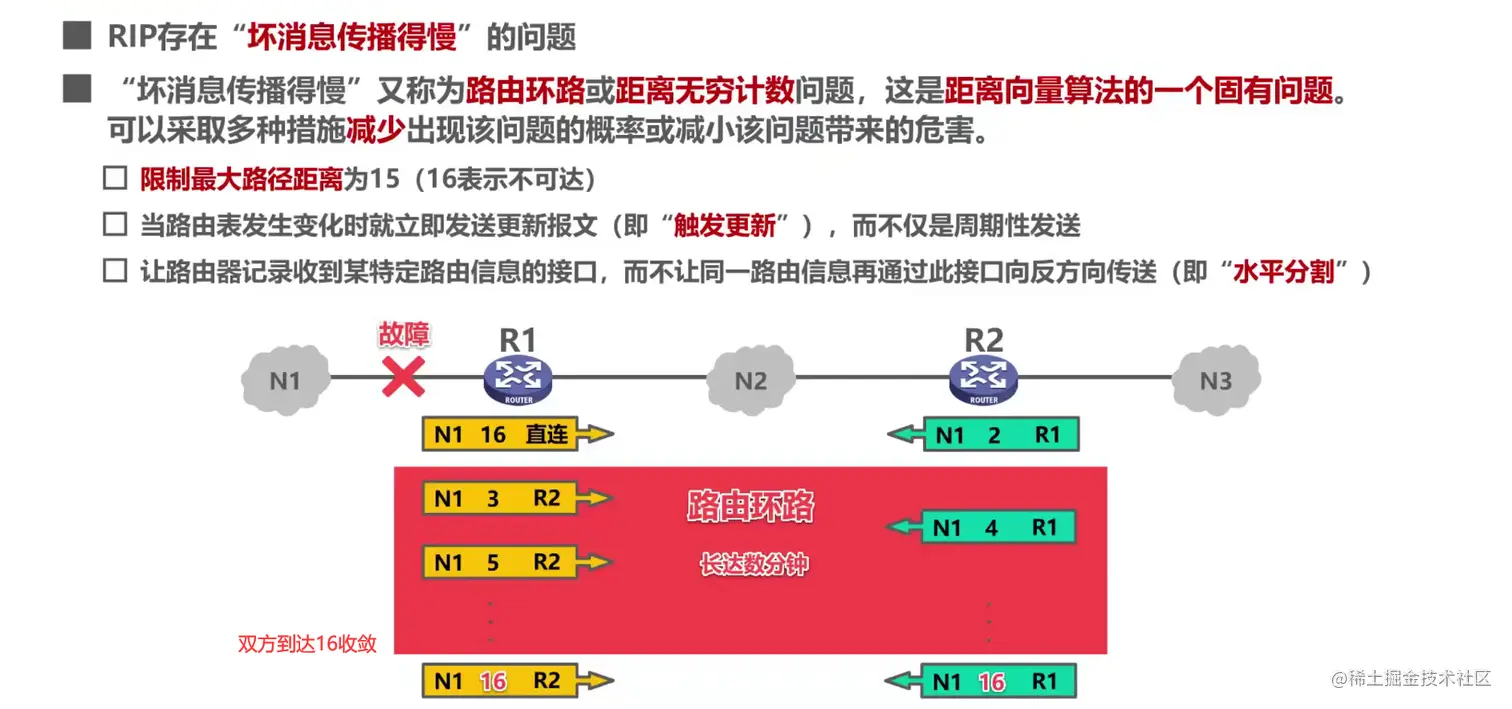

image-20211026130725582

image-20211026130944184

image-20211026130906368

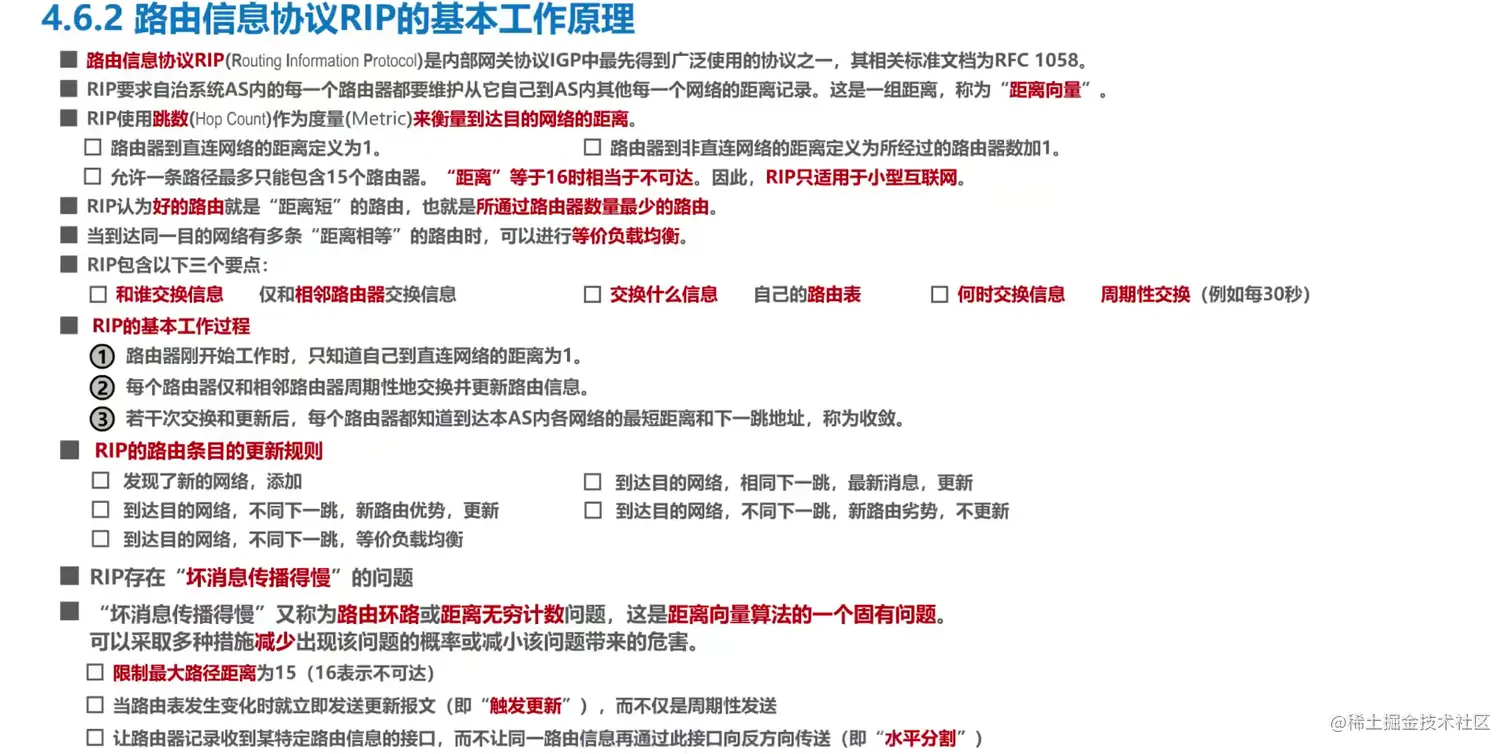

image-20211026131030295

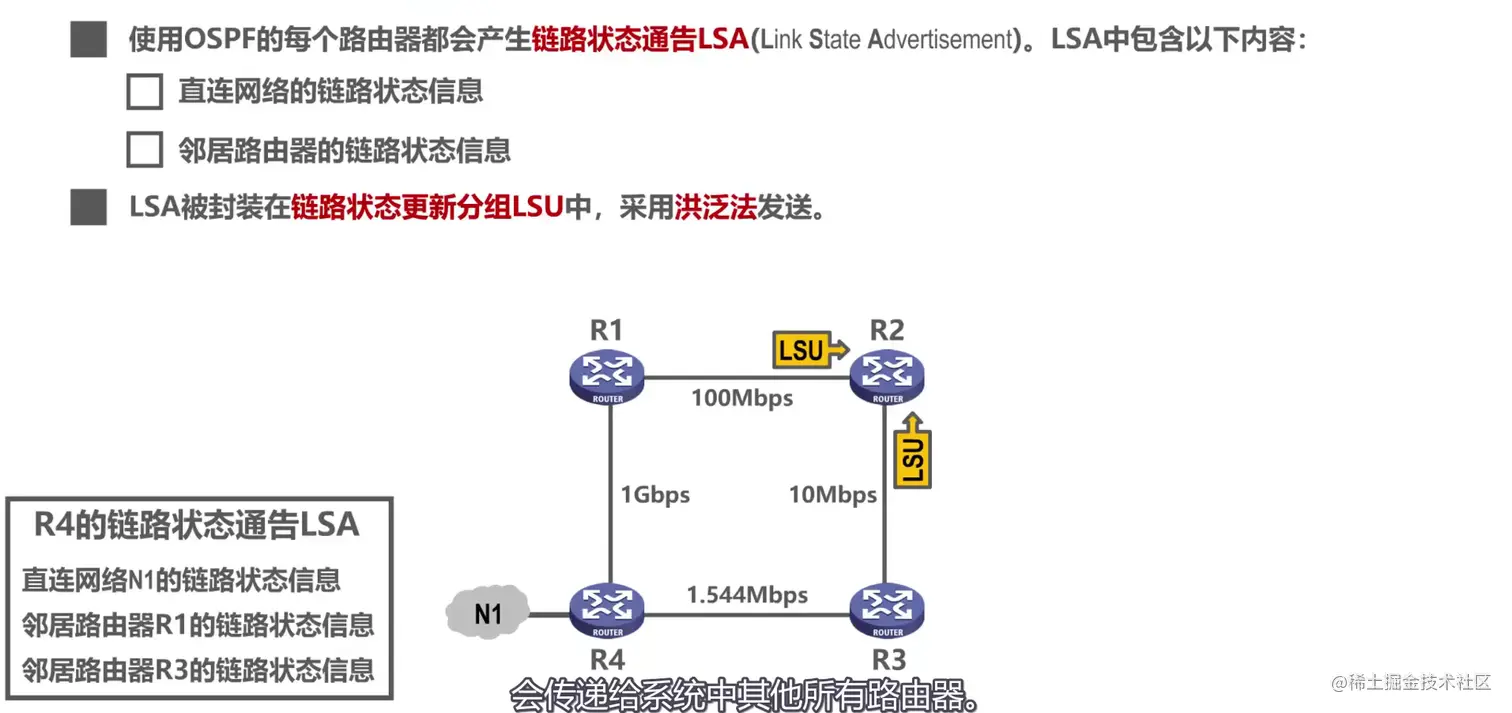

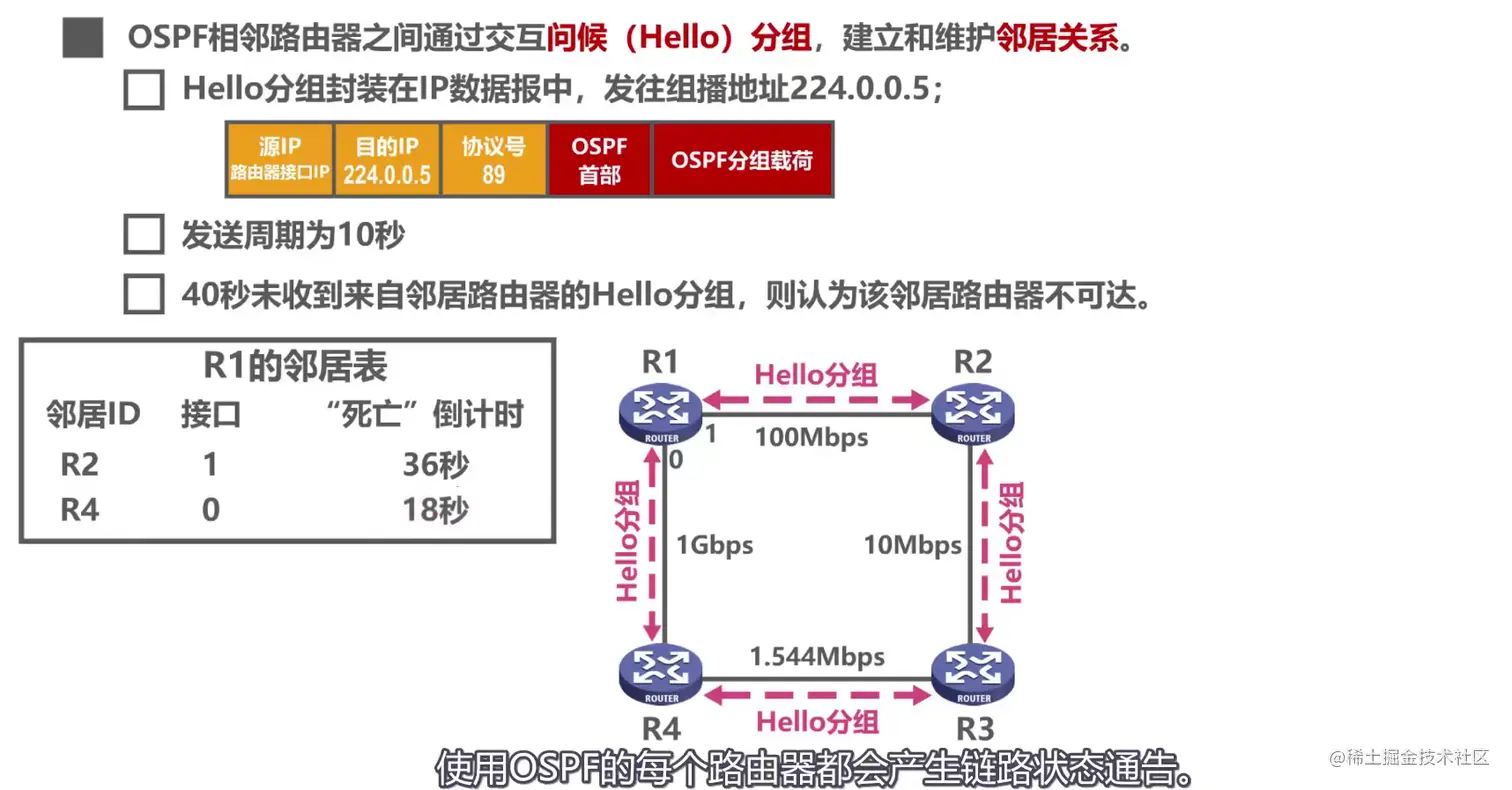

开放最短路径优先OSPF

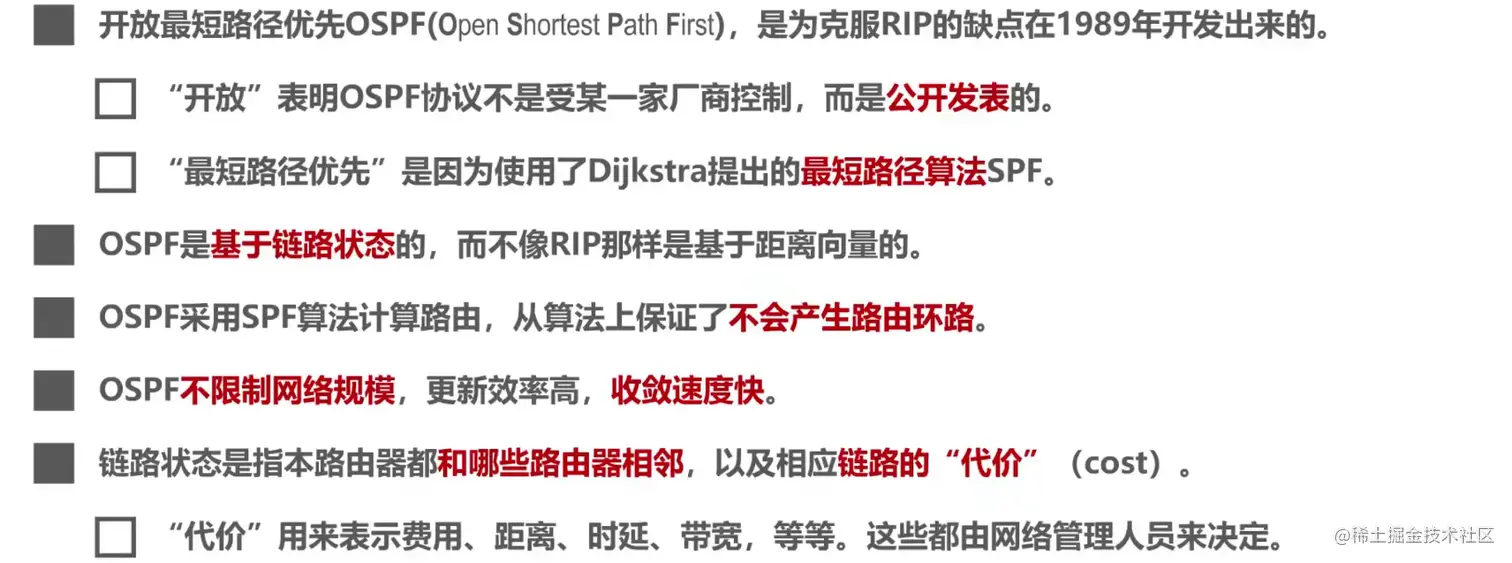

image-20211026210235281

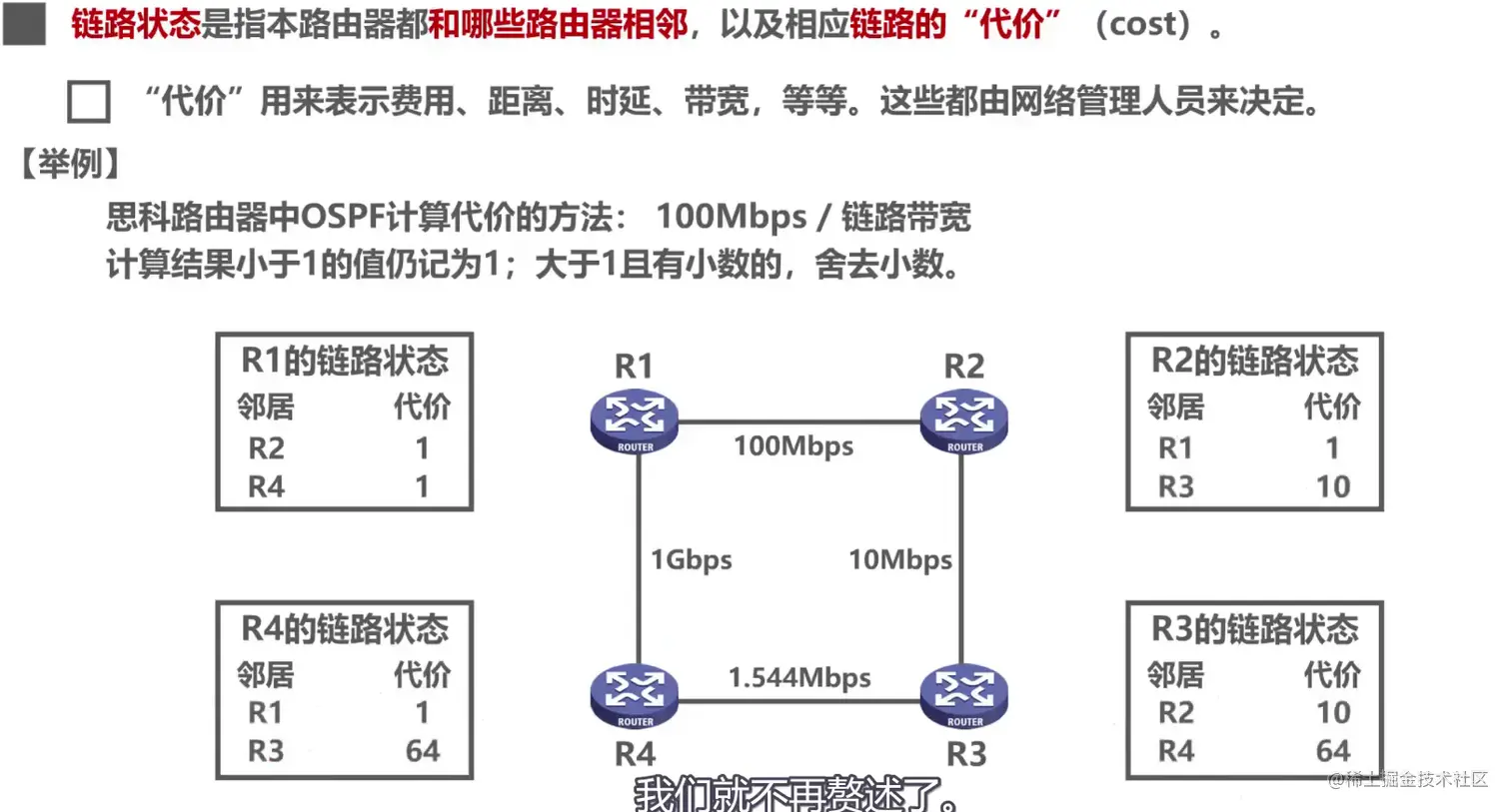

image-20211026210405022

image-20211026211014817

image-20211026211132815

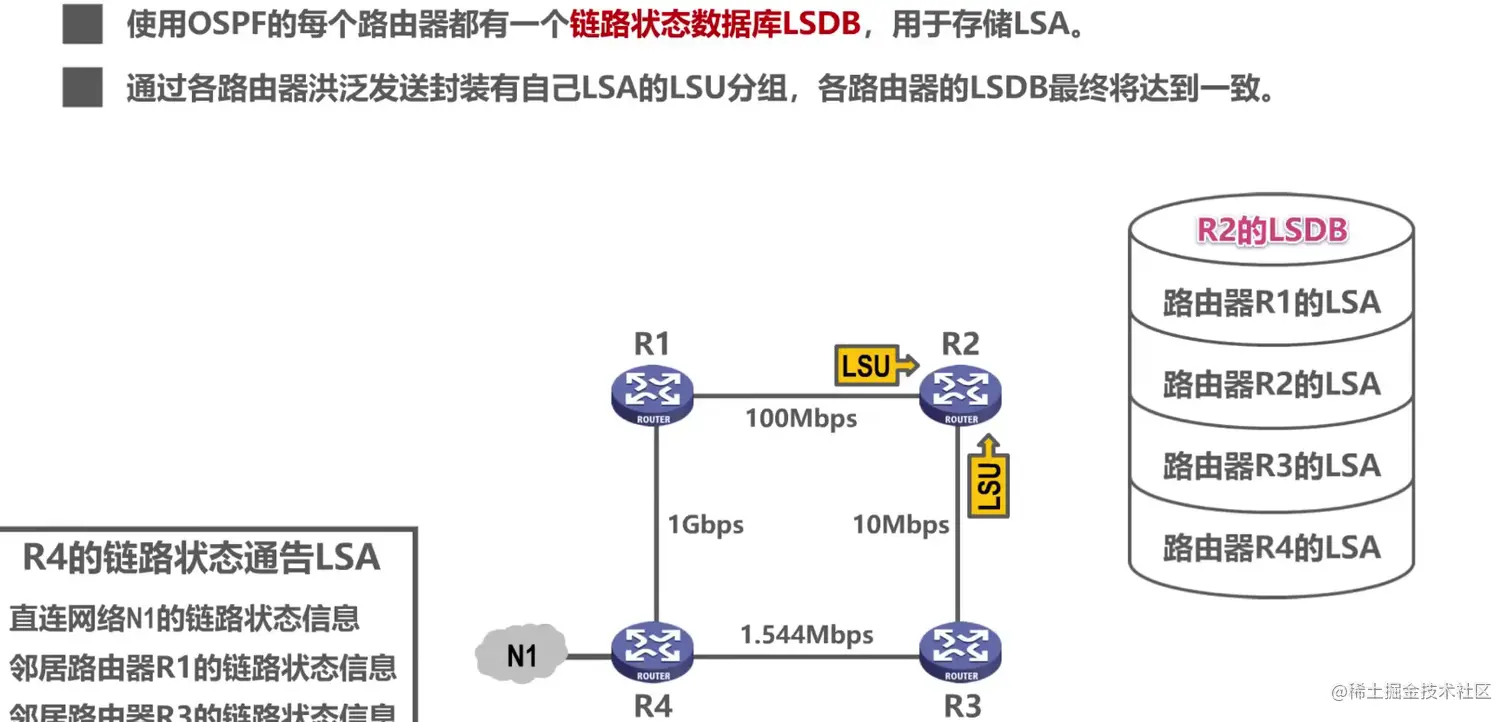

image-20211026211245410

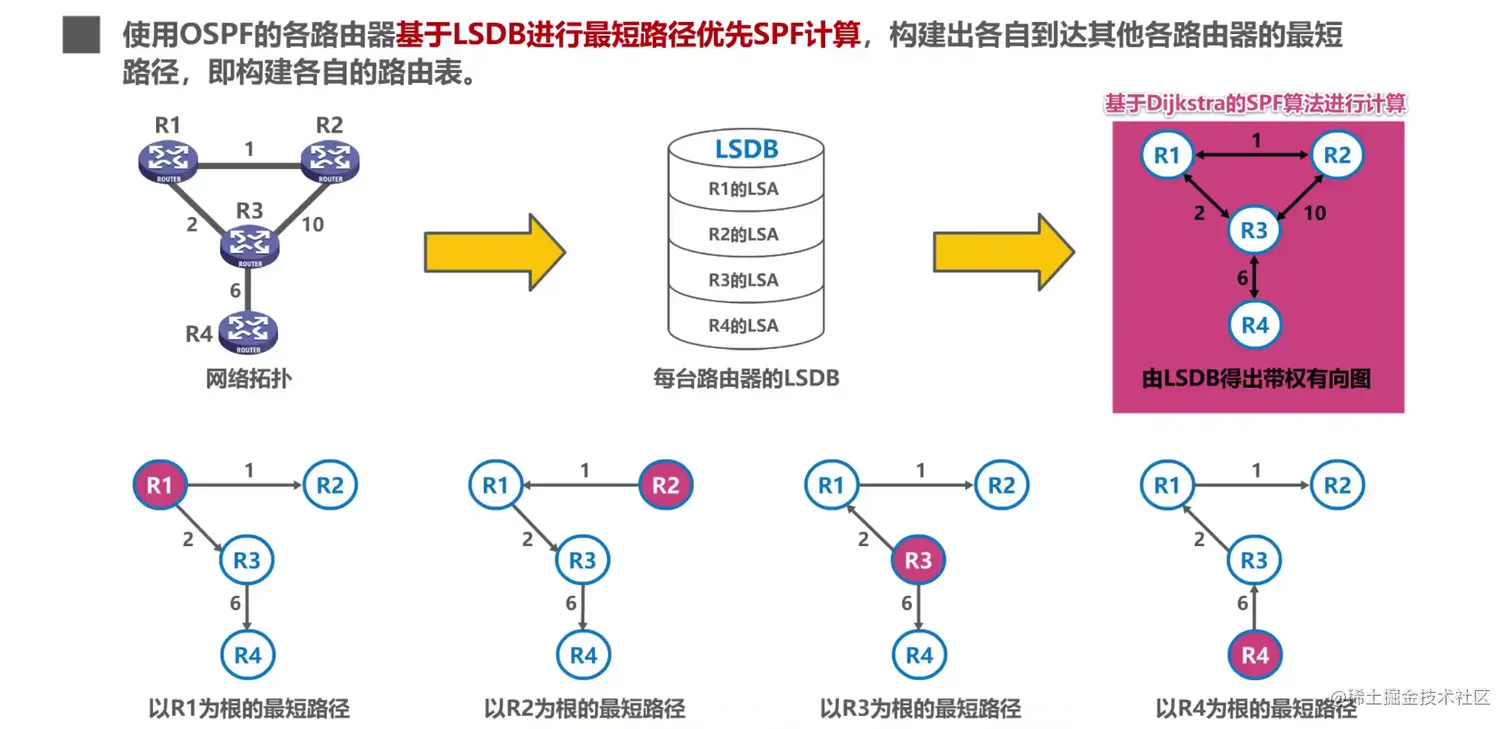

image-20211026211525019

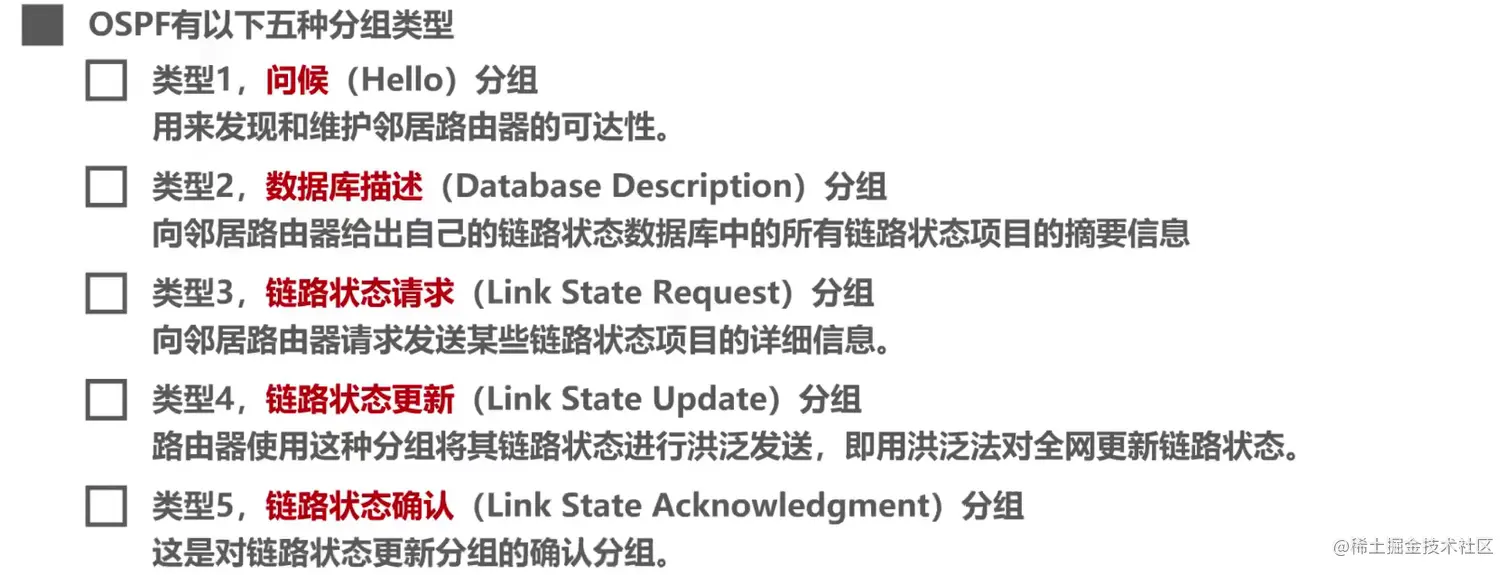

image-20211026211717394

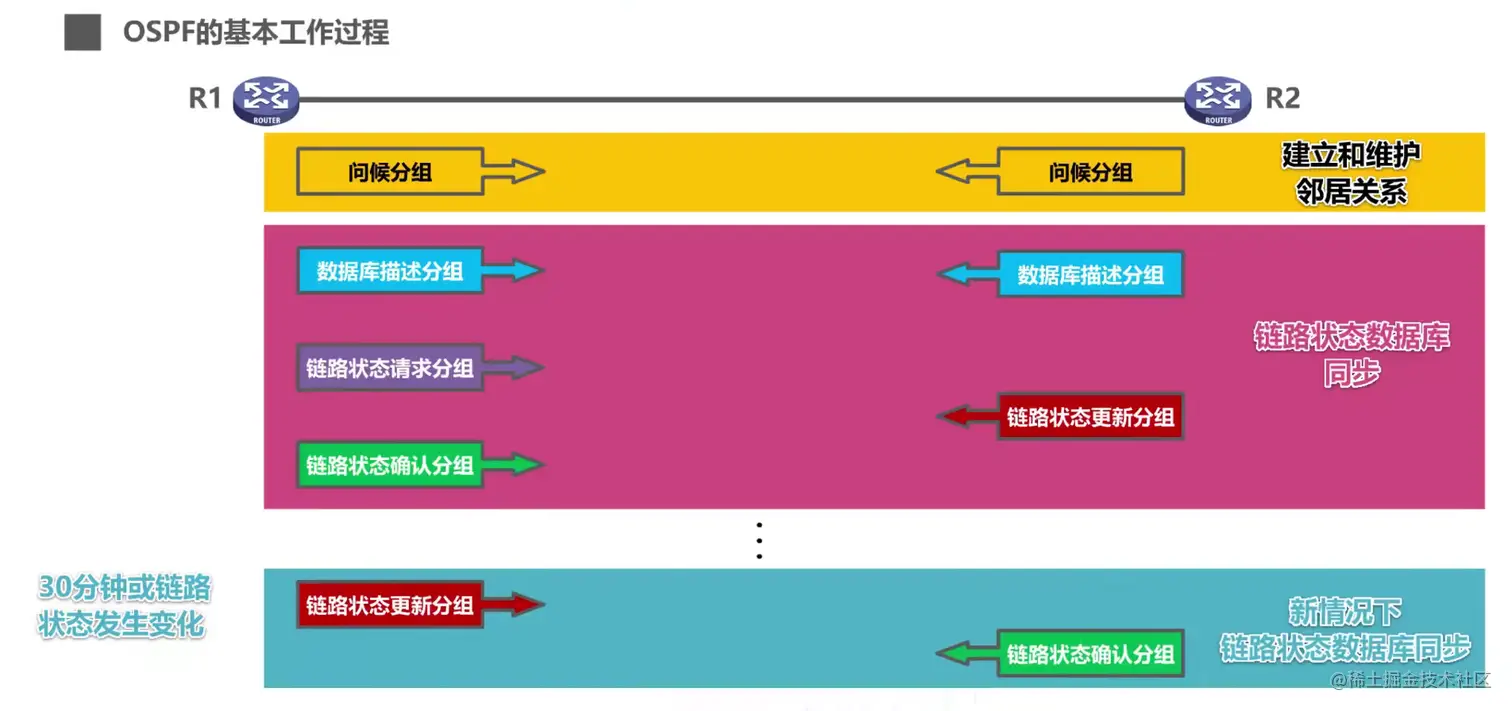

基本工作过程

image-20211026211909676

image-20211026212133250

image-20211026212540420

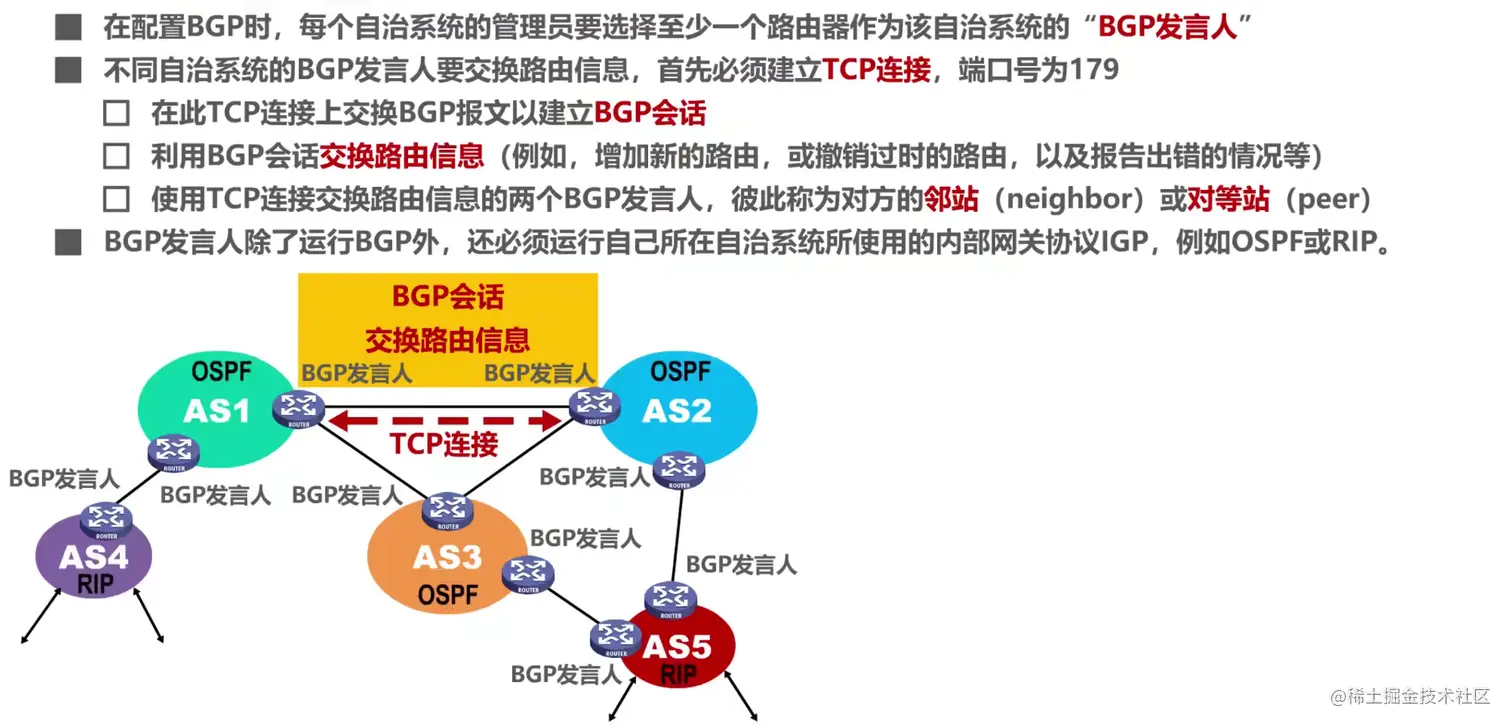

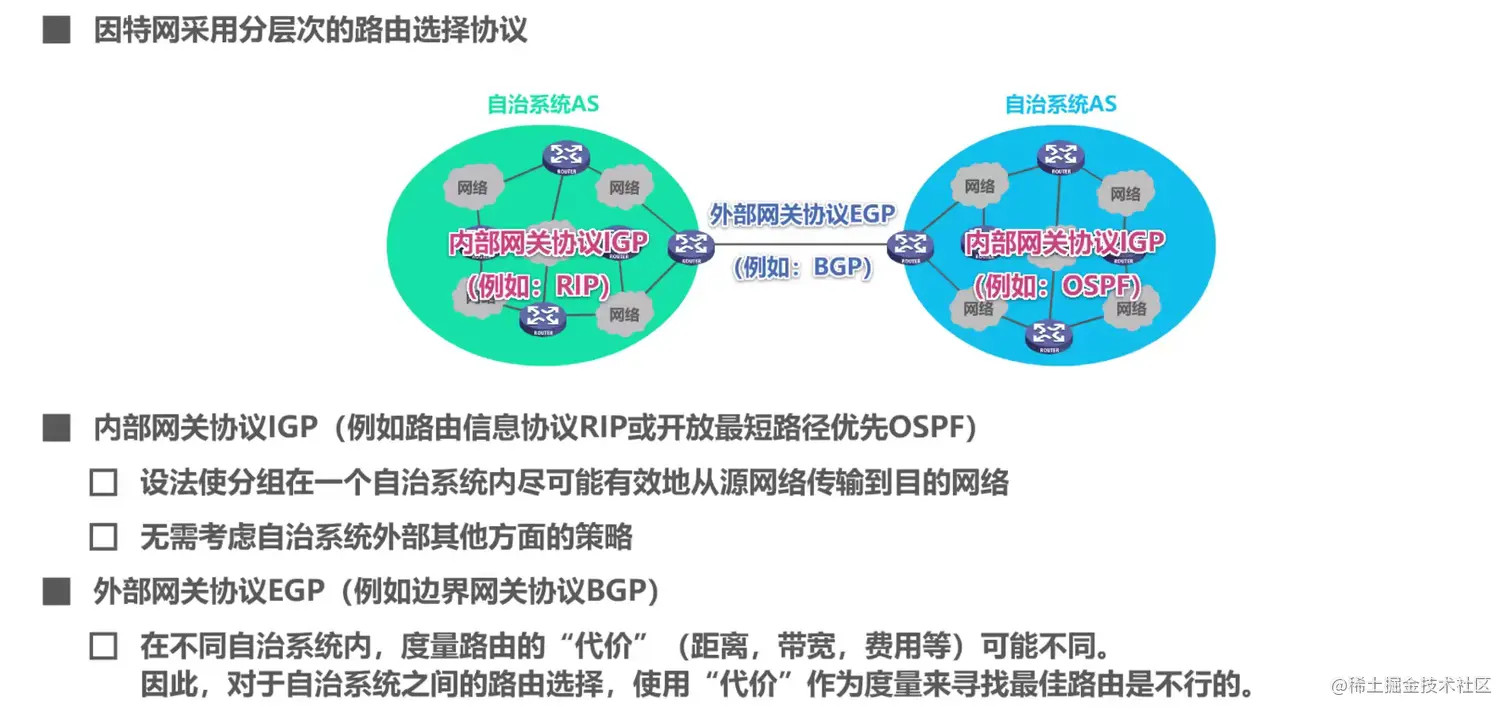

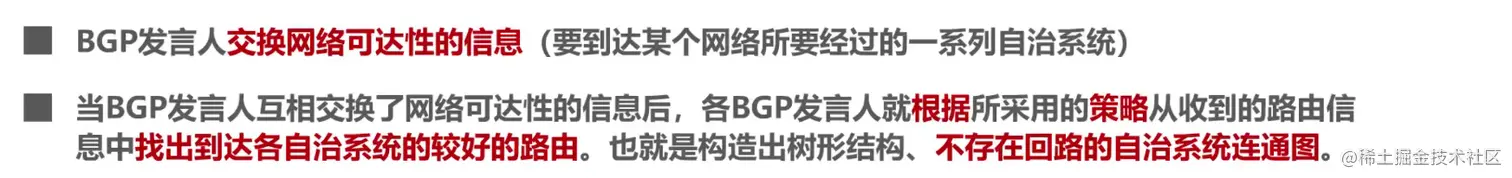

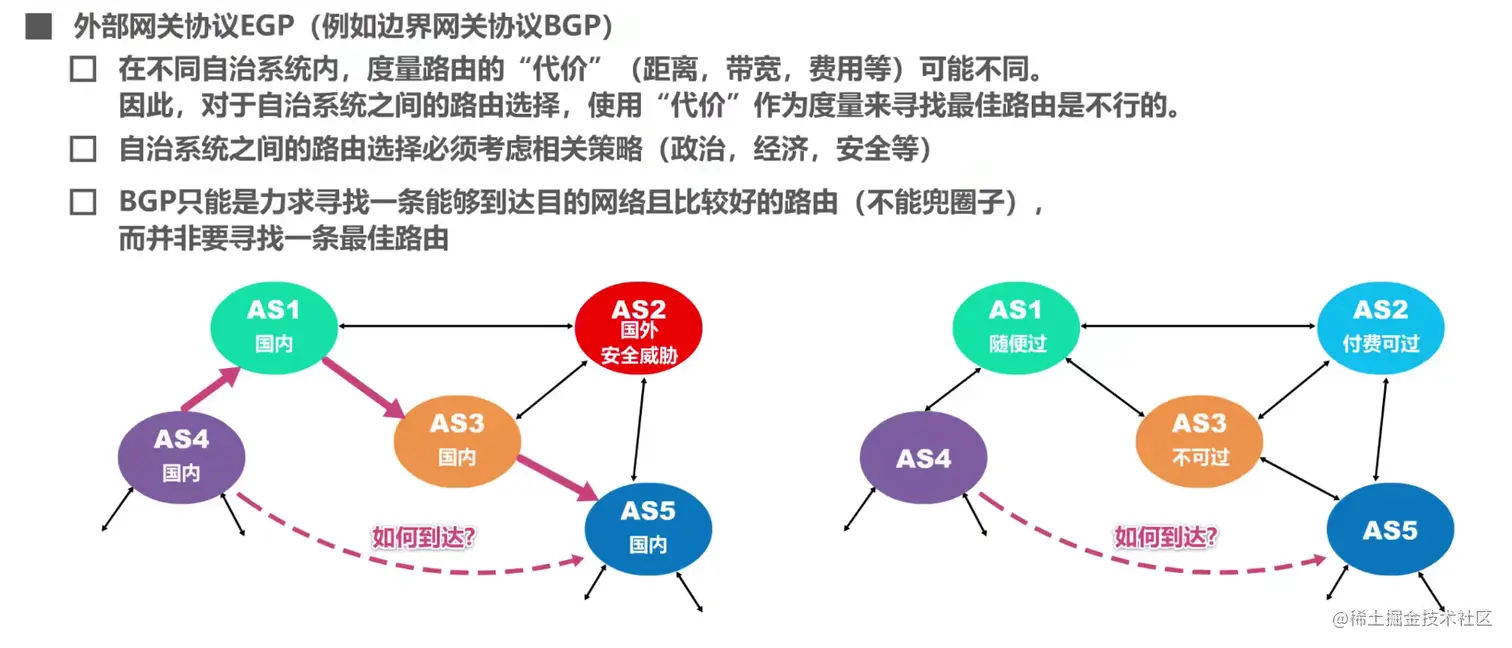

边界网关协议BGP

image-20211026212815414

image-20211026213208339

image-20211026213330771

image-20211026213414483

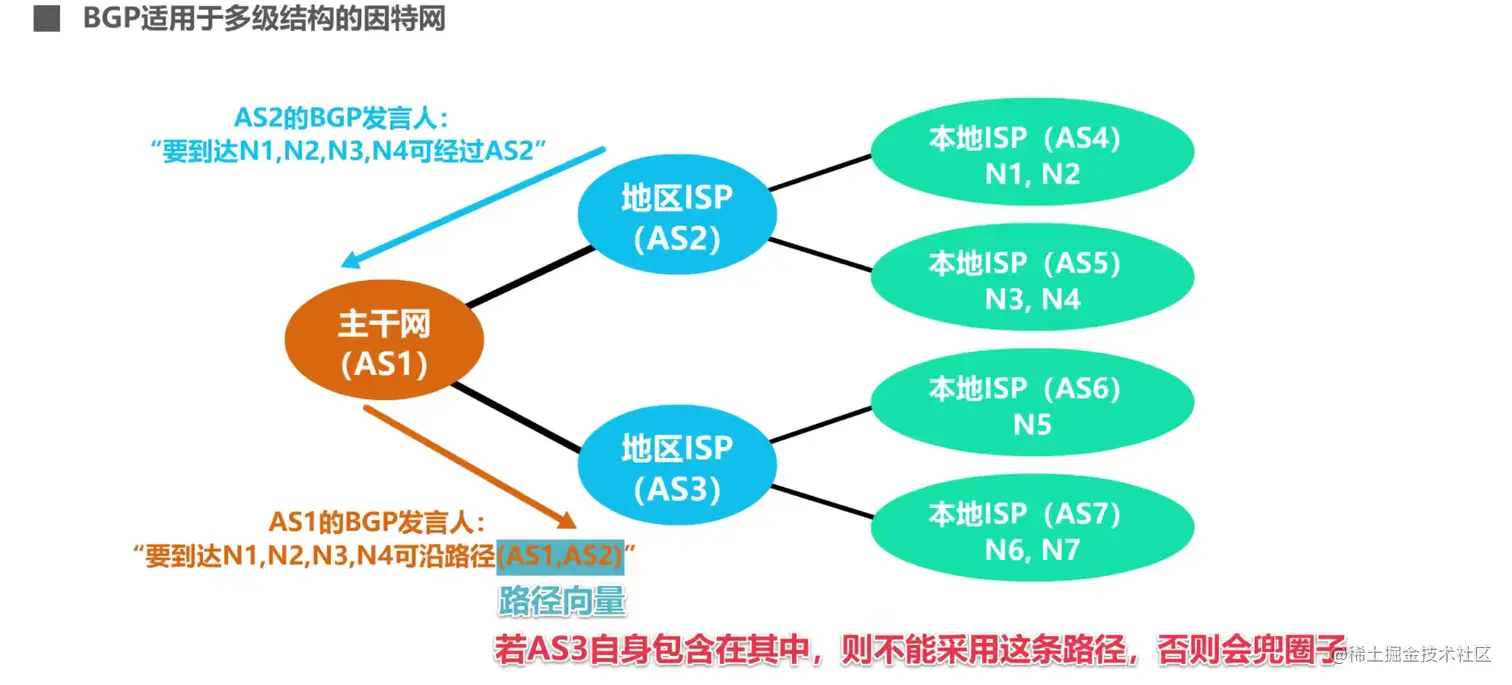

image-20211026213512649

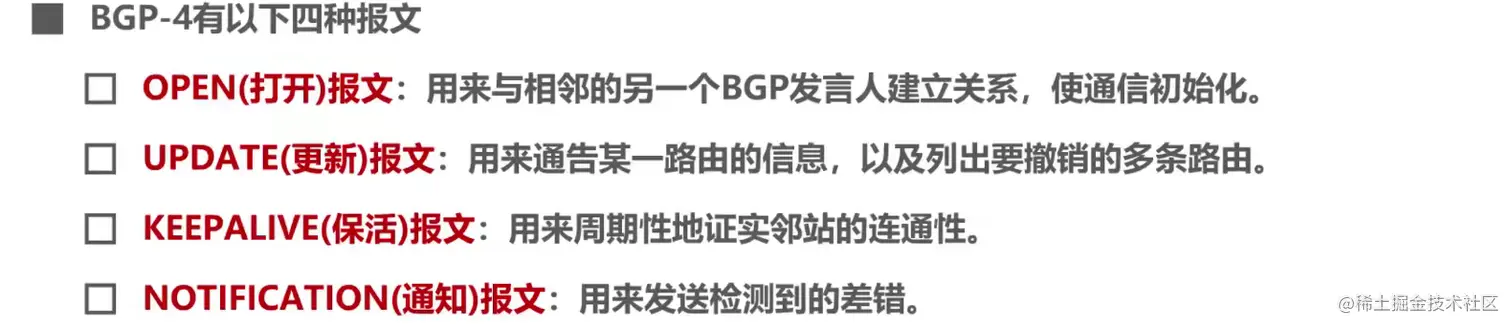

image-20211026213636809

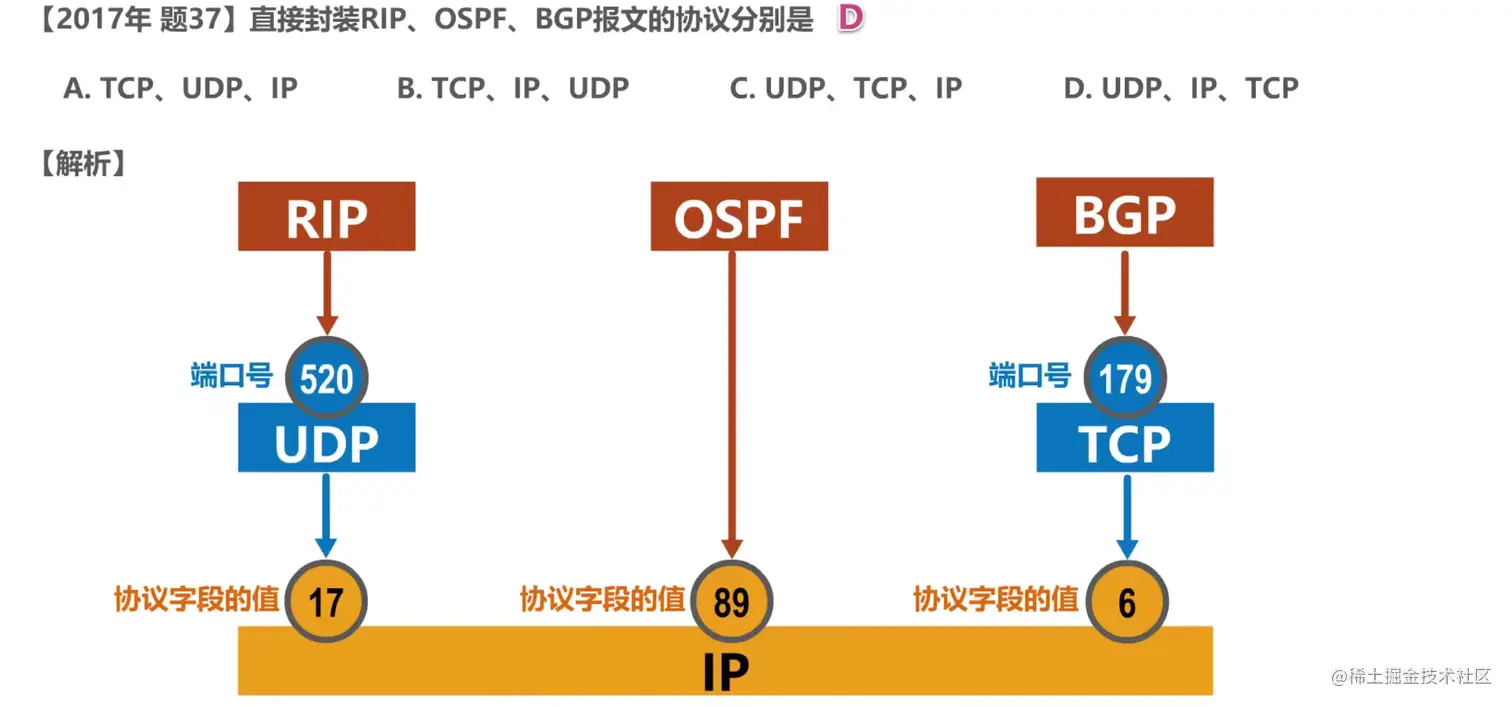

练习

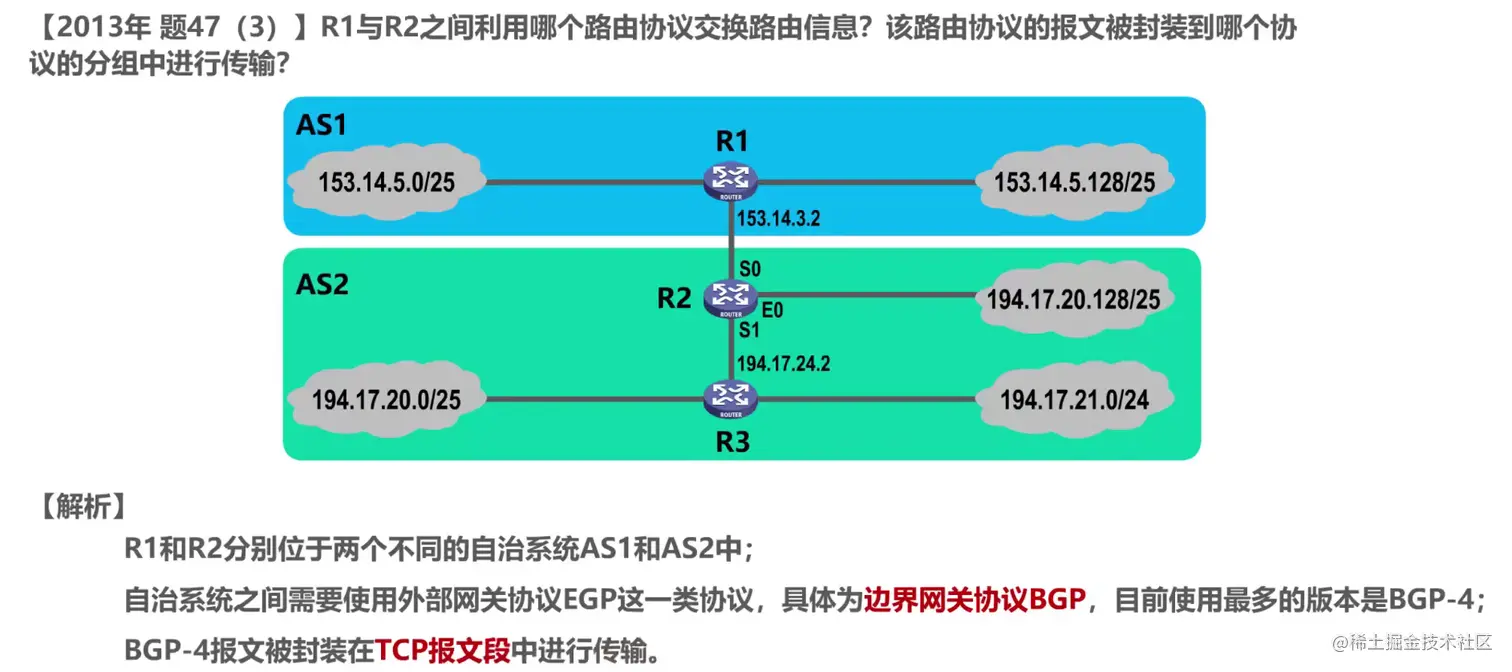

image-20211026213858864

image-20211026213927780

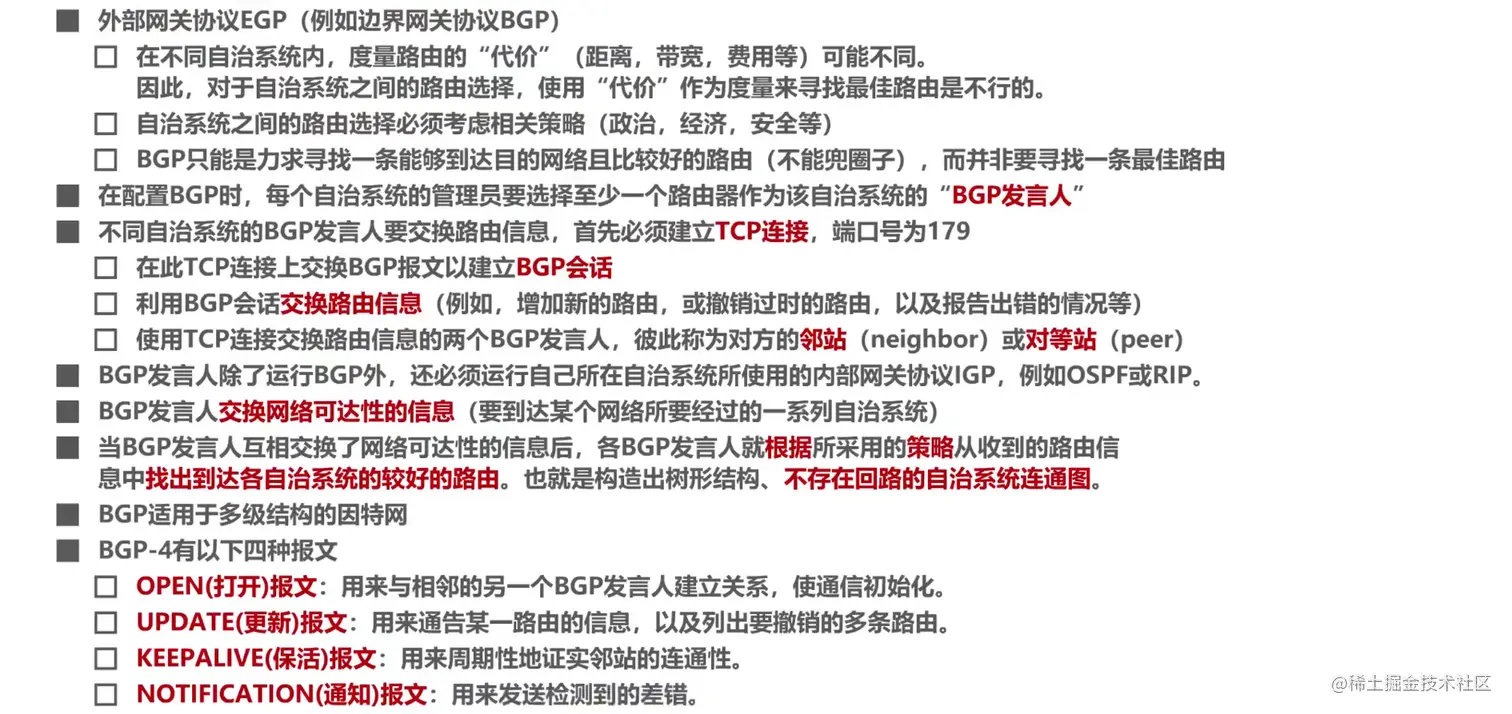

image-20211026214006154

IPV4数据报（IP数据报）的首部格式

image-20211027154039699

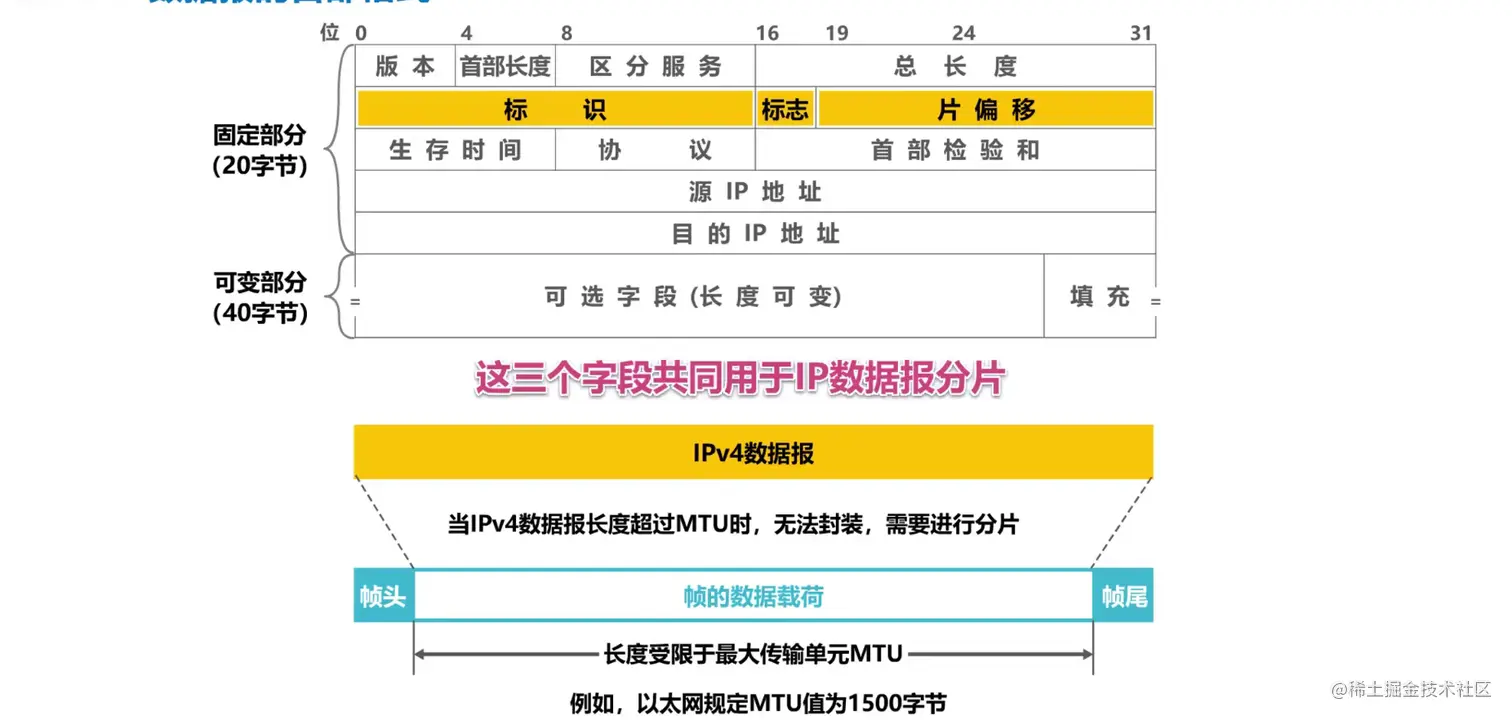

image-20211027154346397

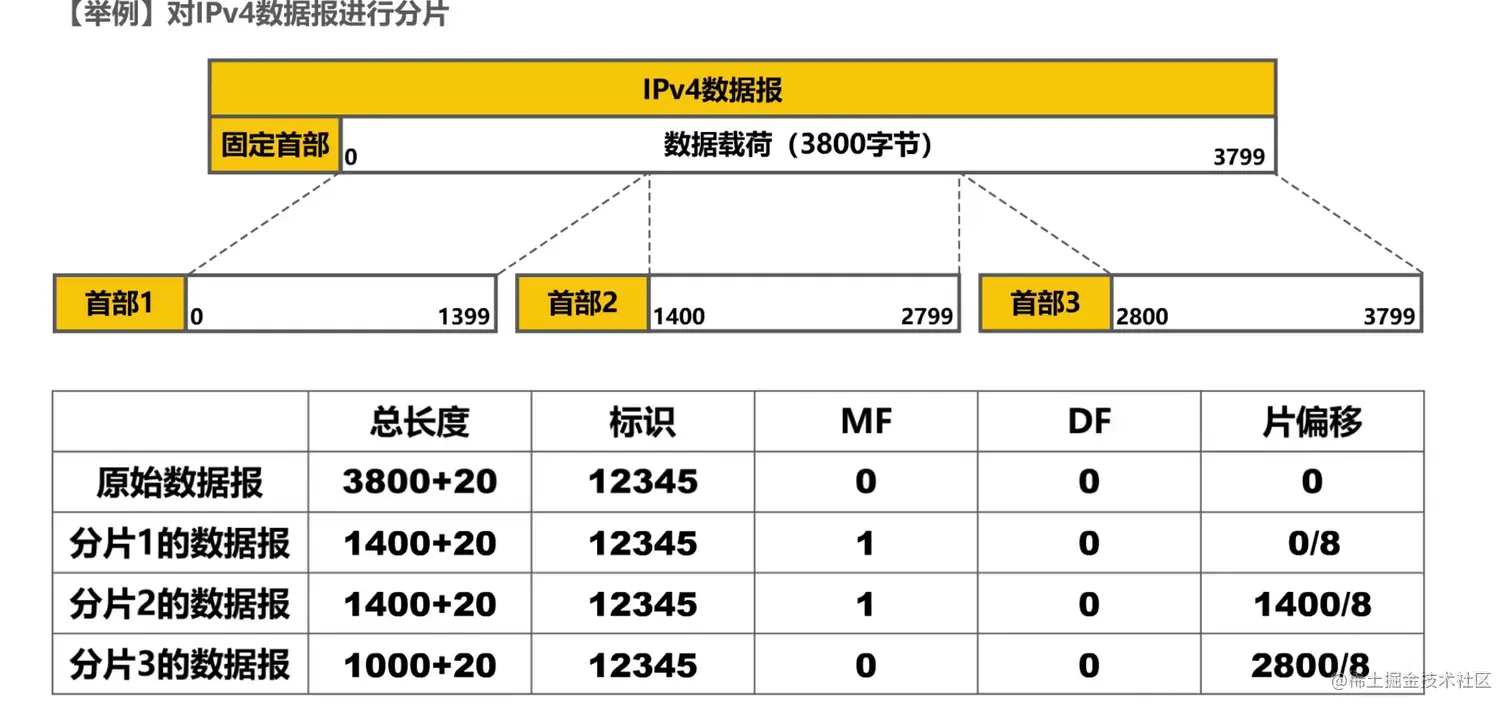

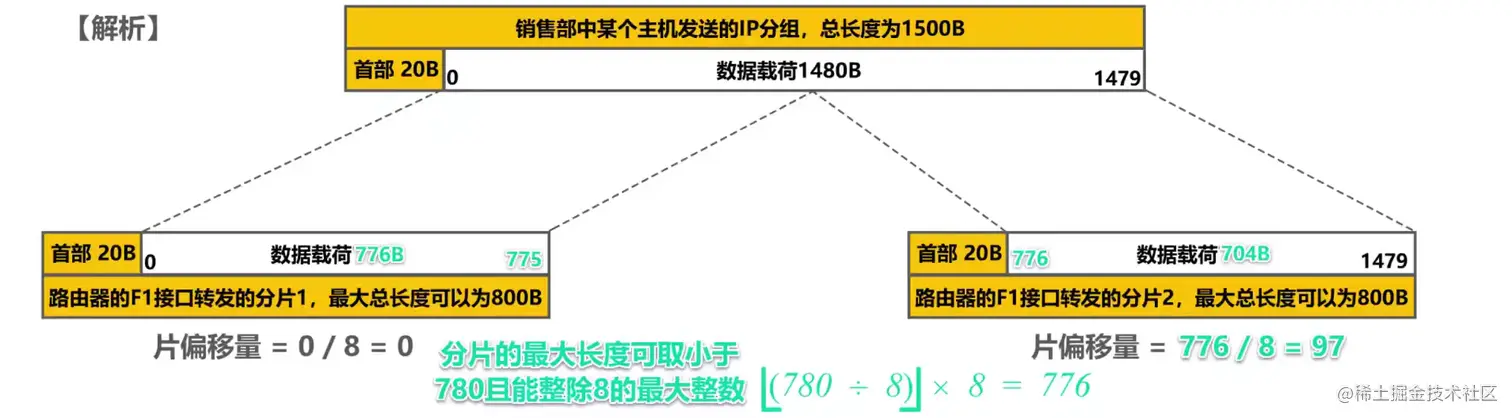

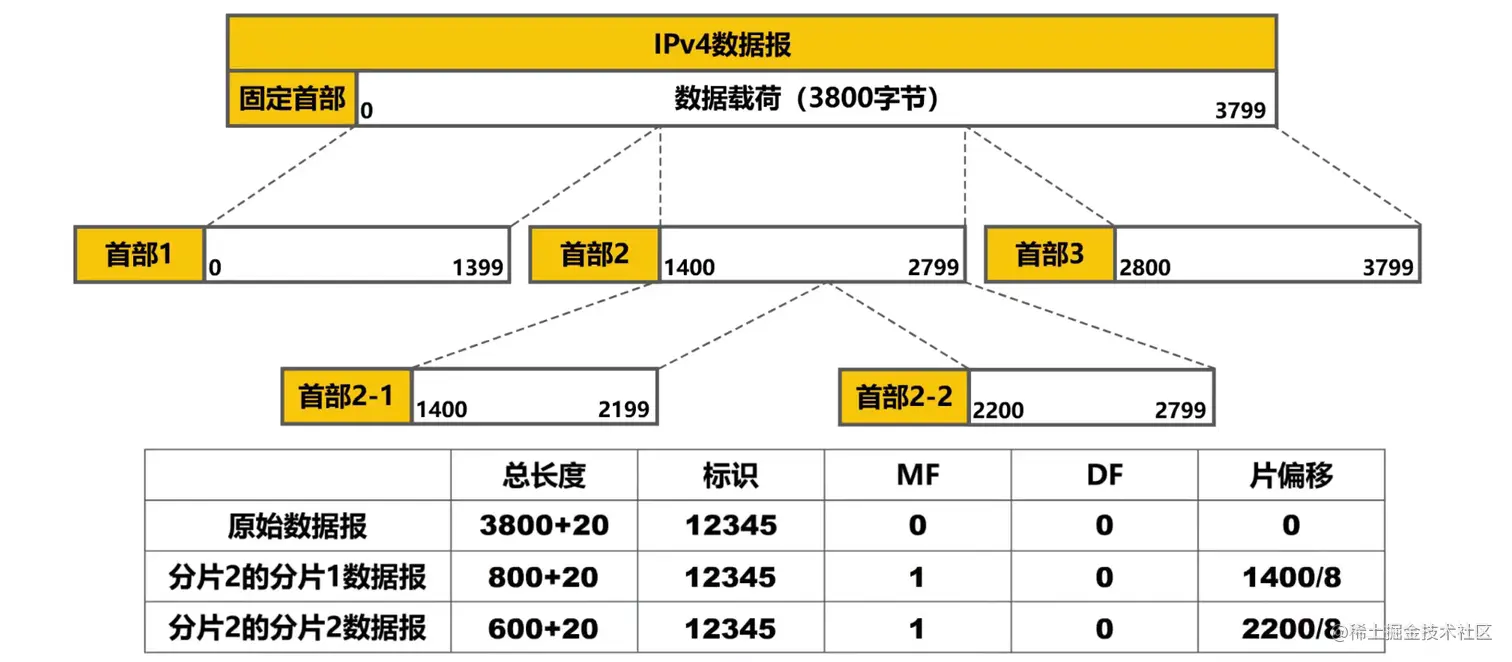

分片举例

image-20211027154607217

image-20211027154641791

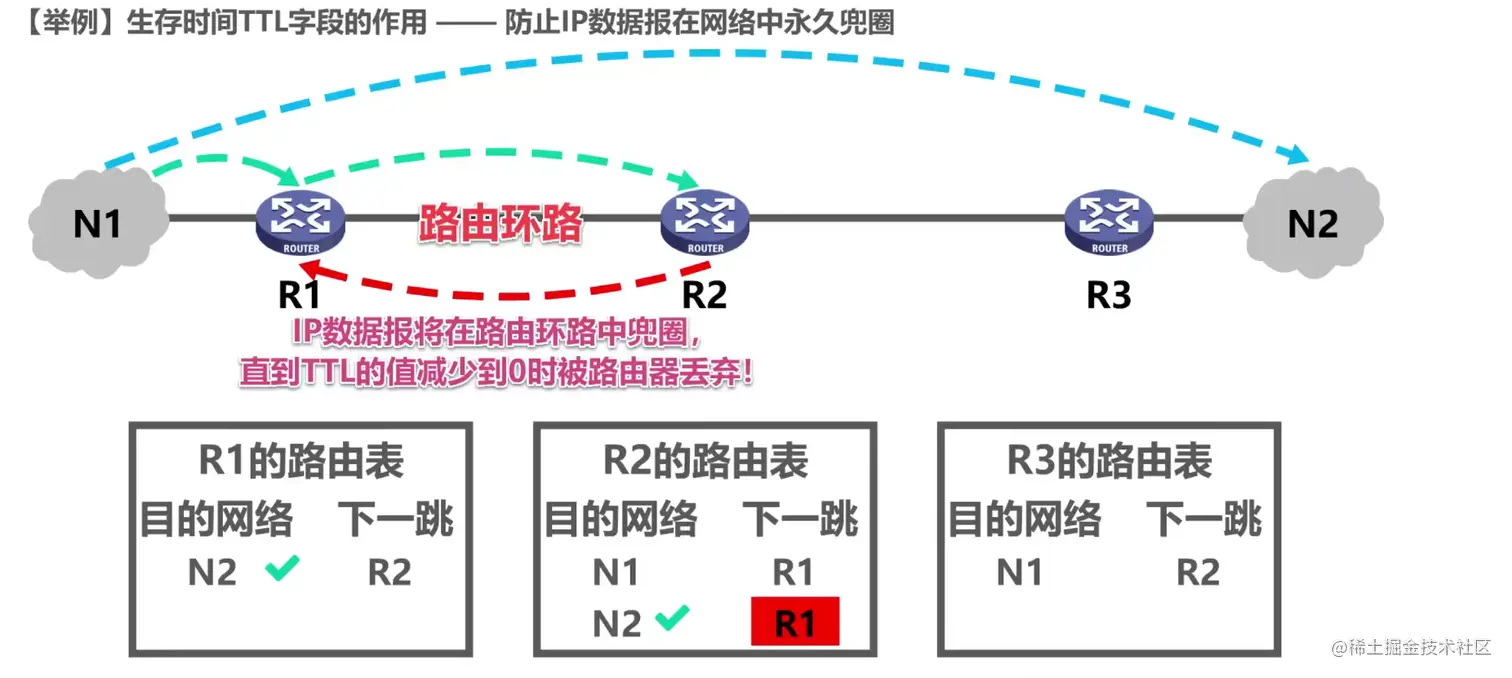

生存时间举例

image-20211027154739698

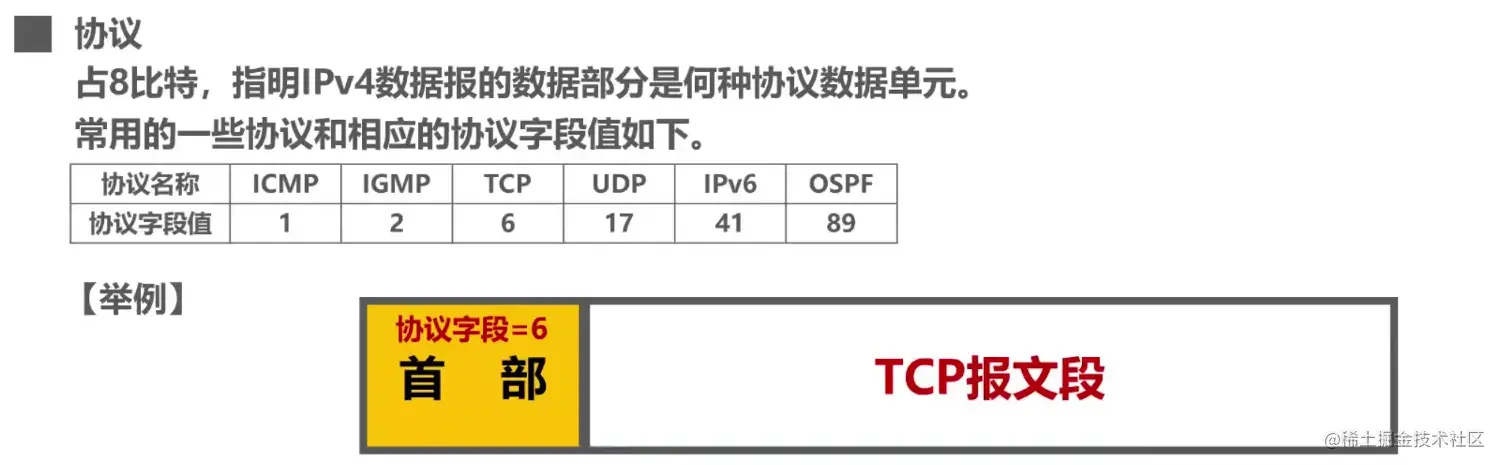

协议举例

image-20211027154905423

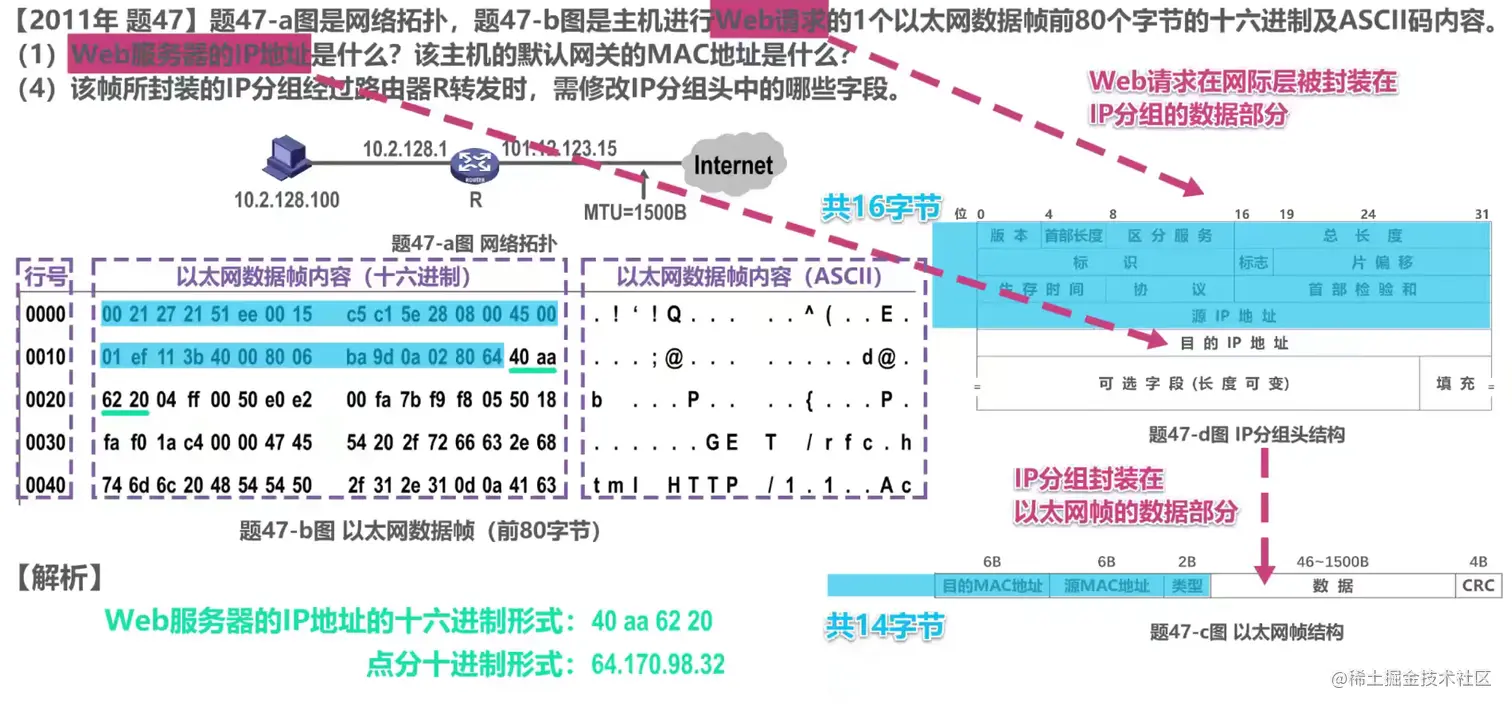

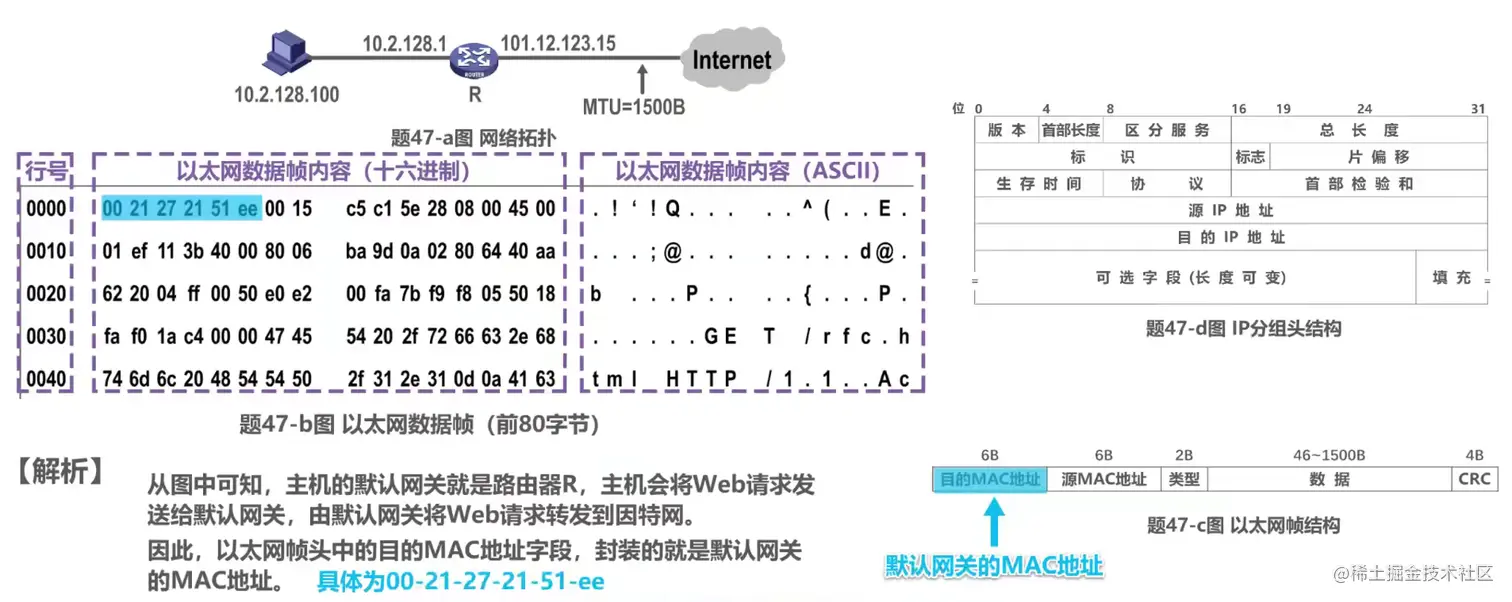

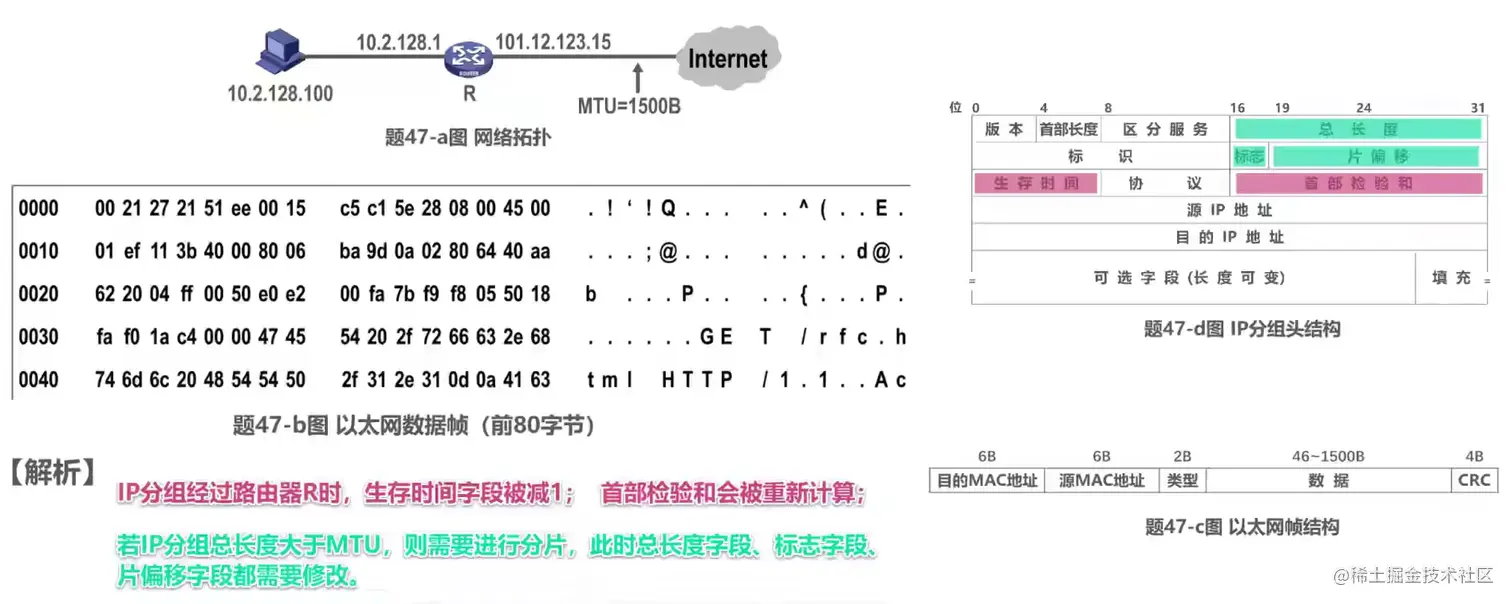

练习

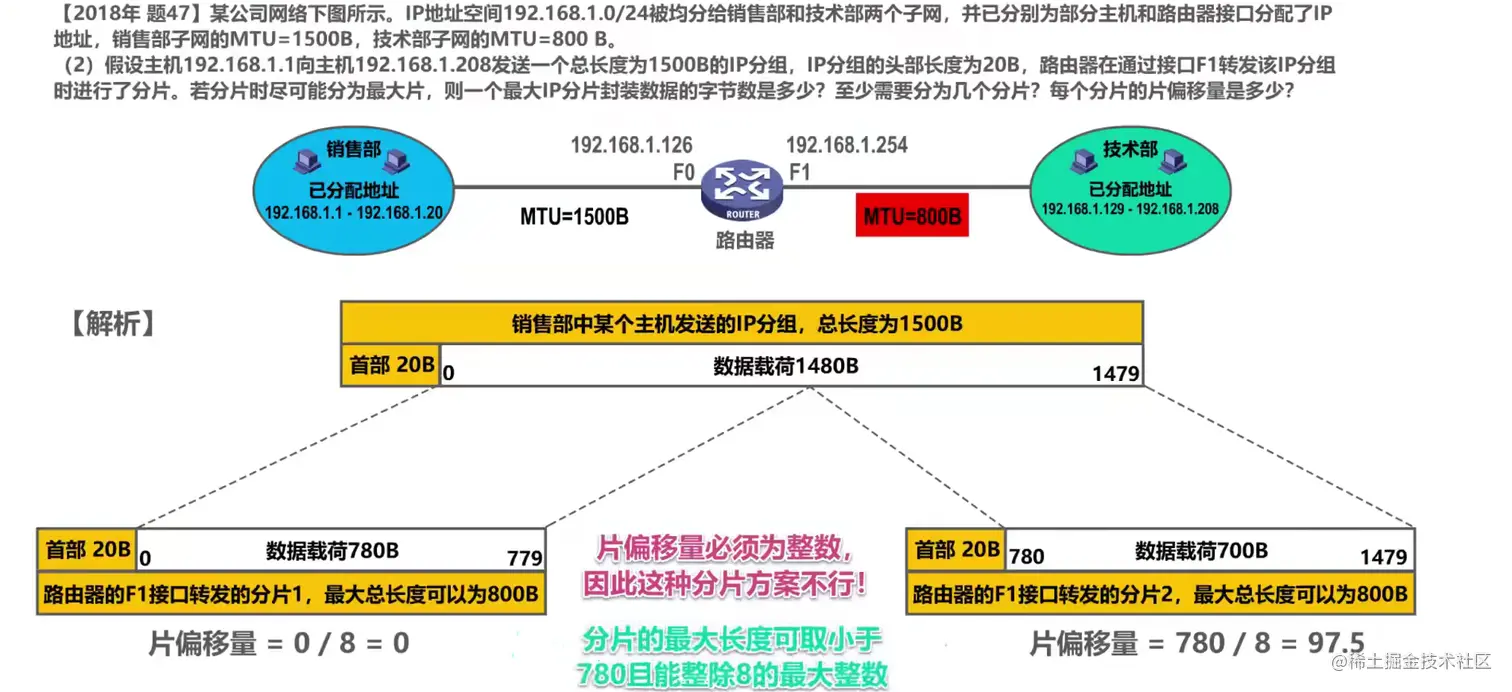

image-20211027155100205

image-20211027155144218

image-20211027155744878

image-20211027160321524

image-20211027160456227

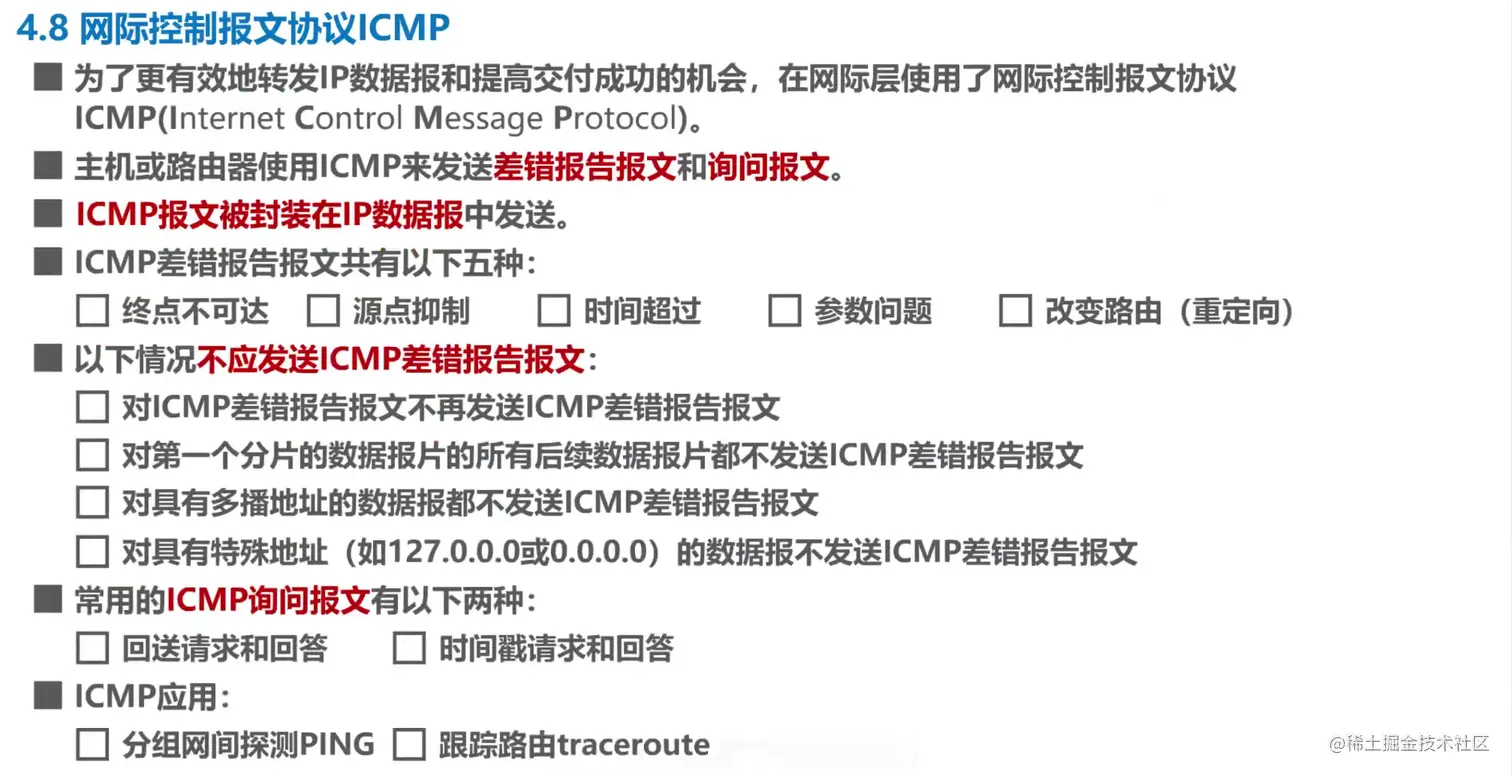

网际报文协议ICMP

image-20211027164658809

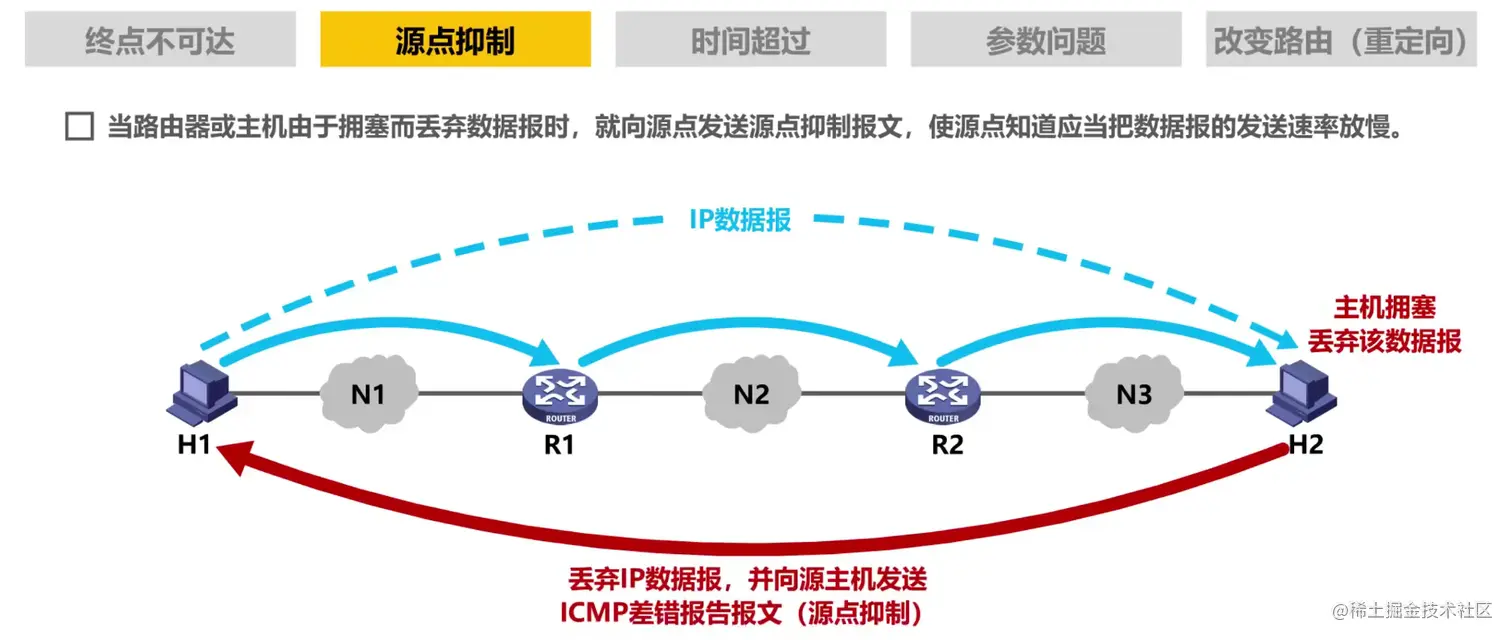

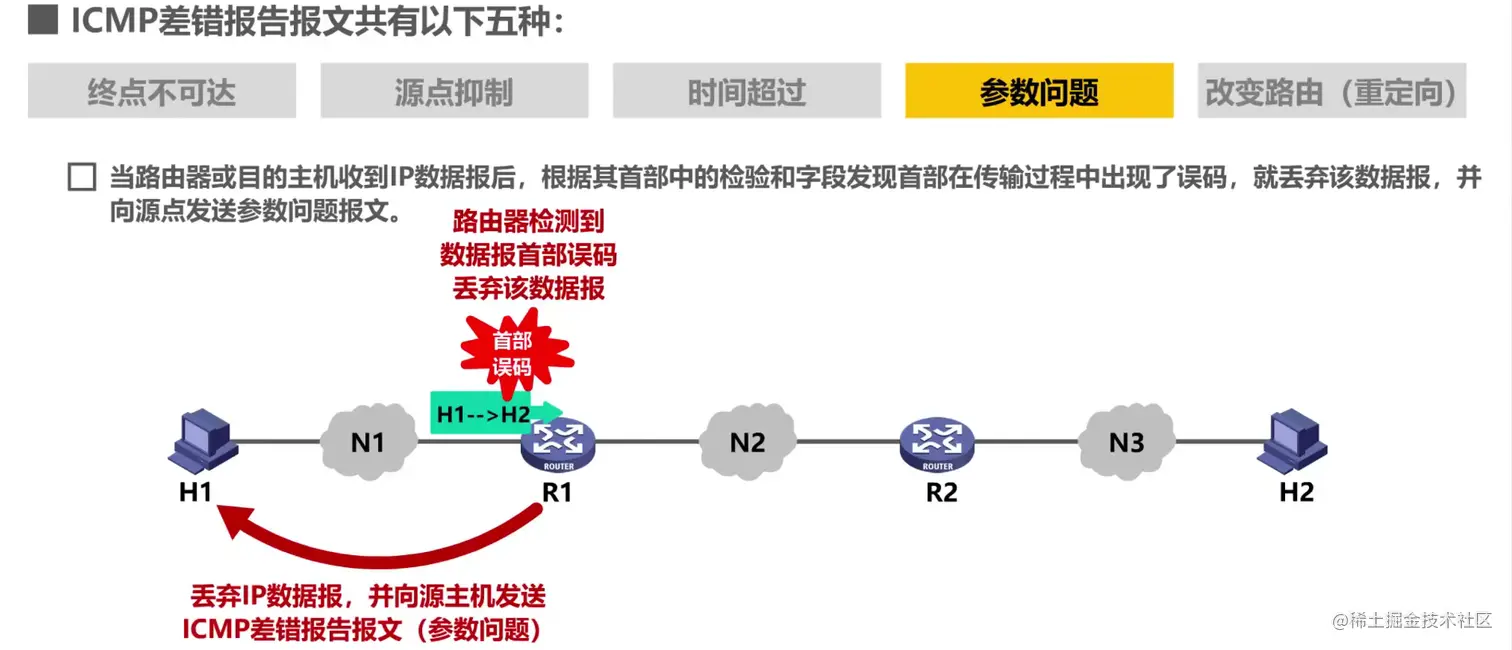

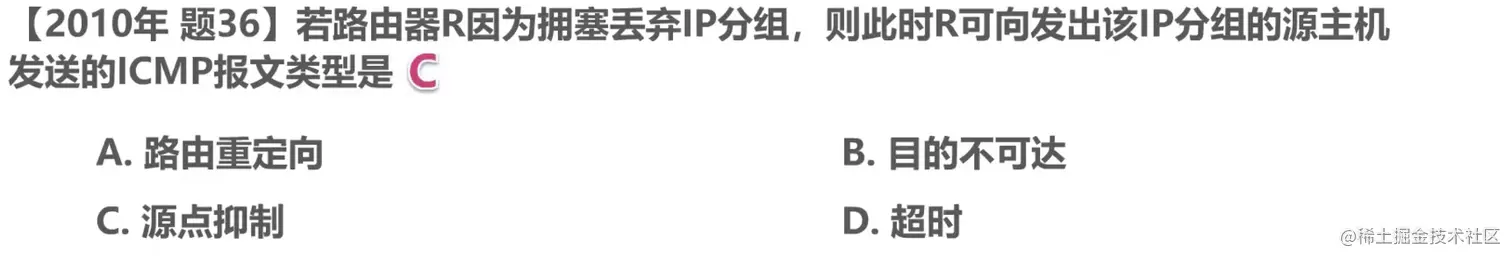

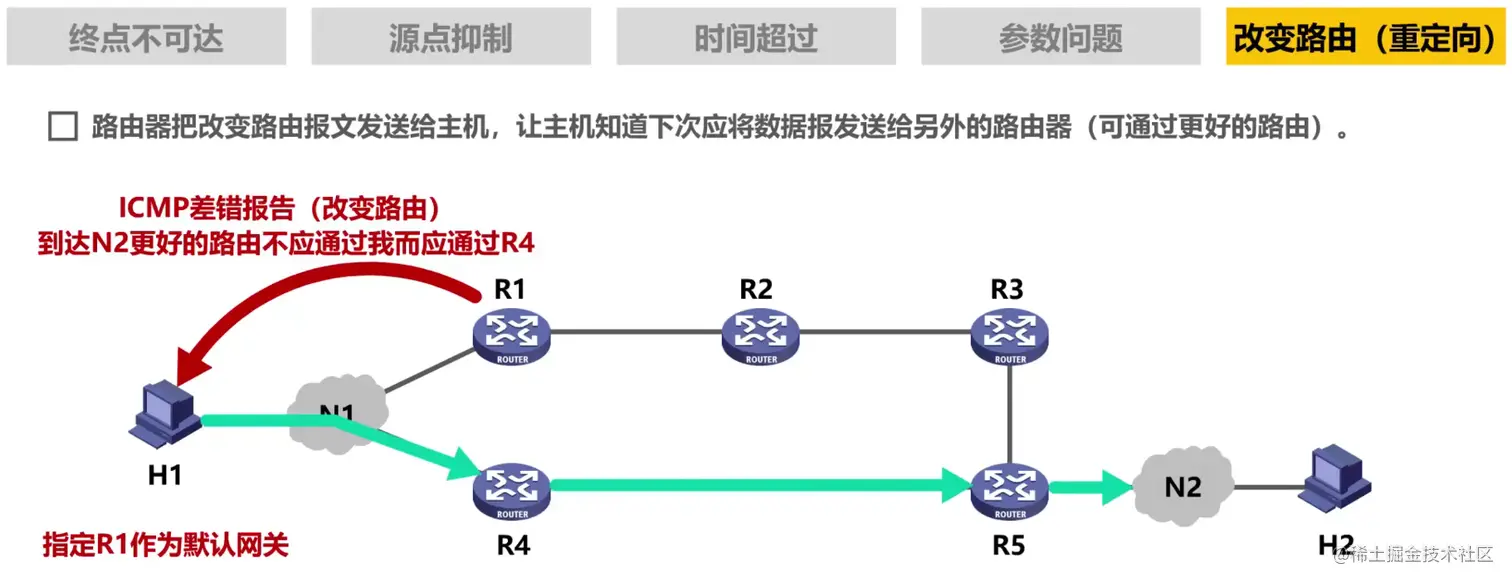

差错报告报文

image-20211027164917393

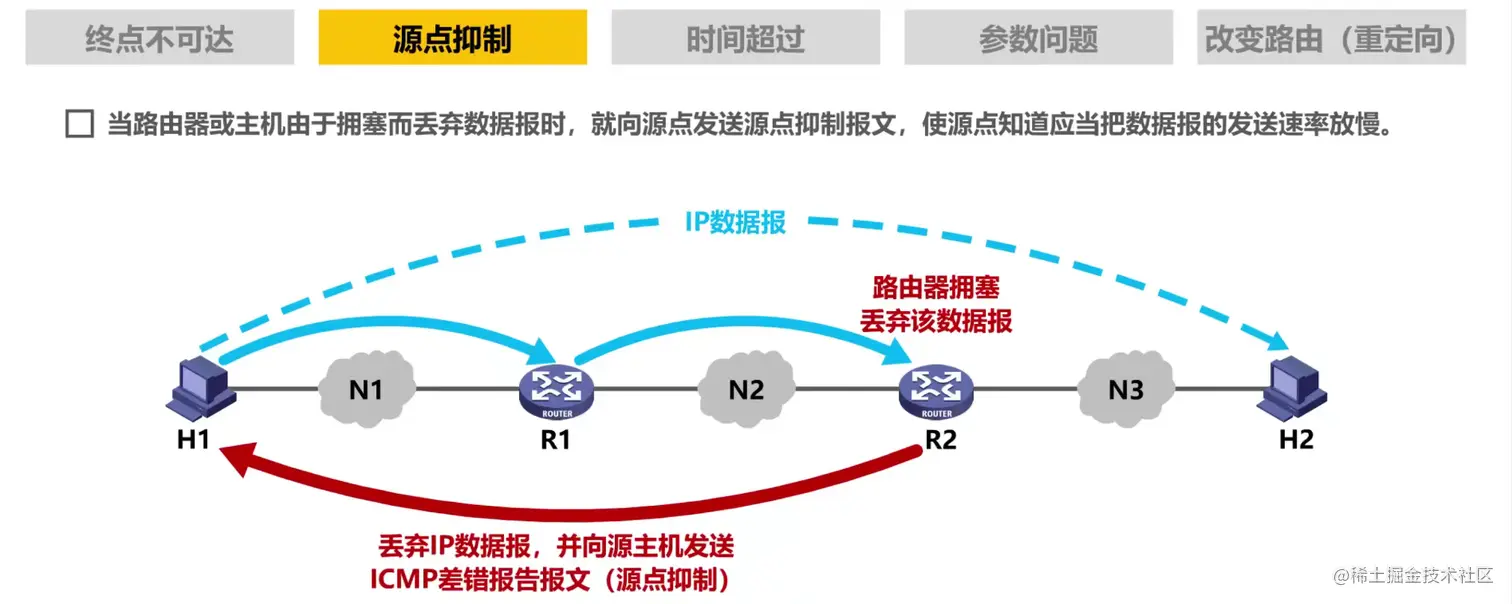

image-20211027165034150

image-20211027165048385

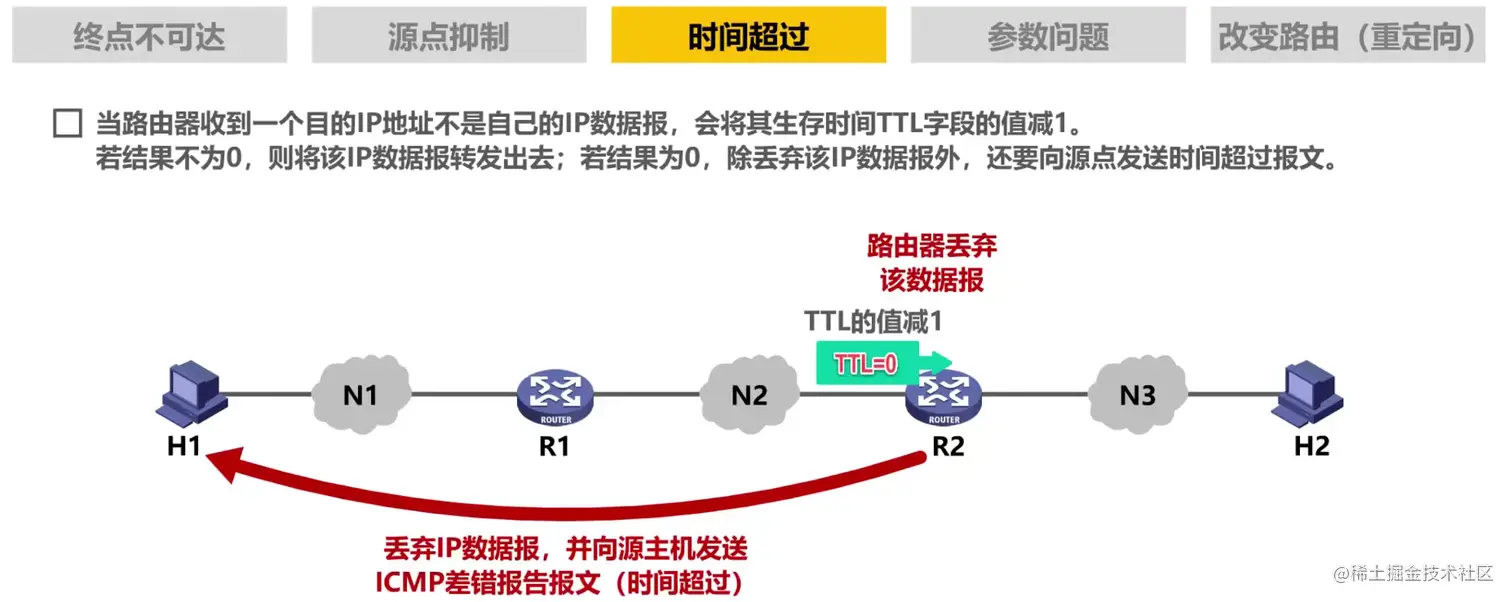

image-20211027165157426

image-20211027165208181

image-20211027165302538

image-20211027165409665

image-20211027165518451

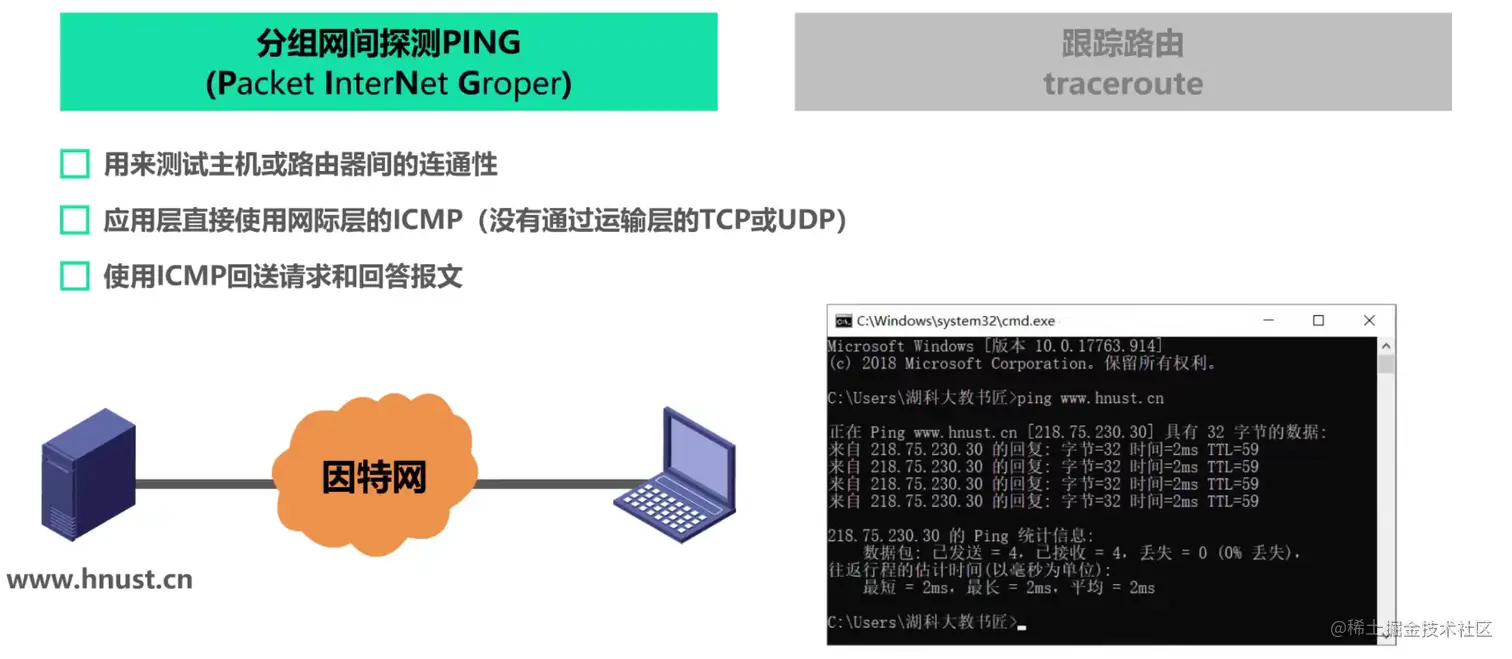

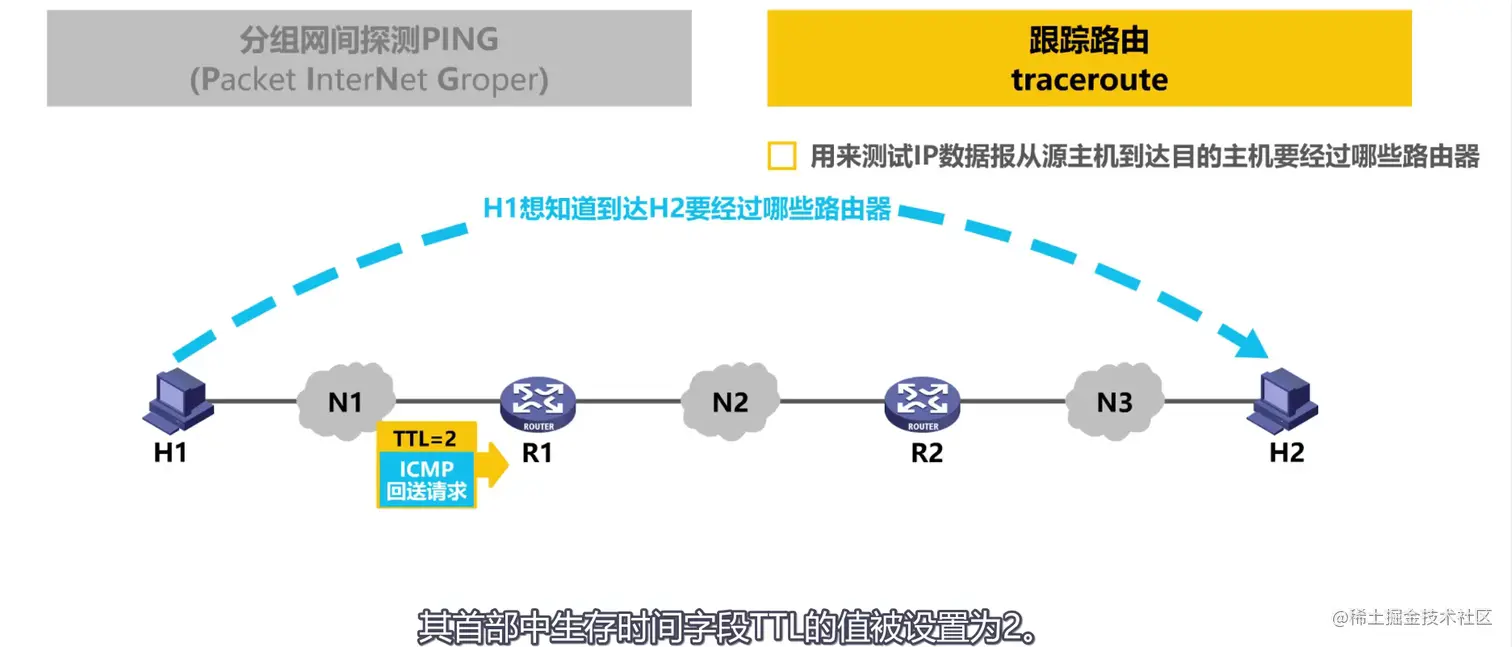

询问报文

image-20211027165708661

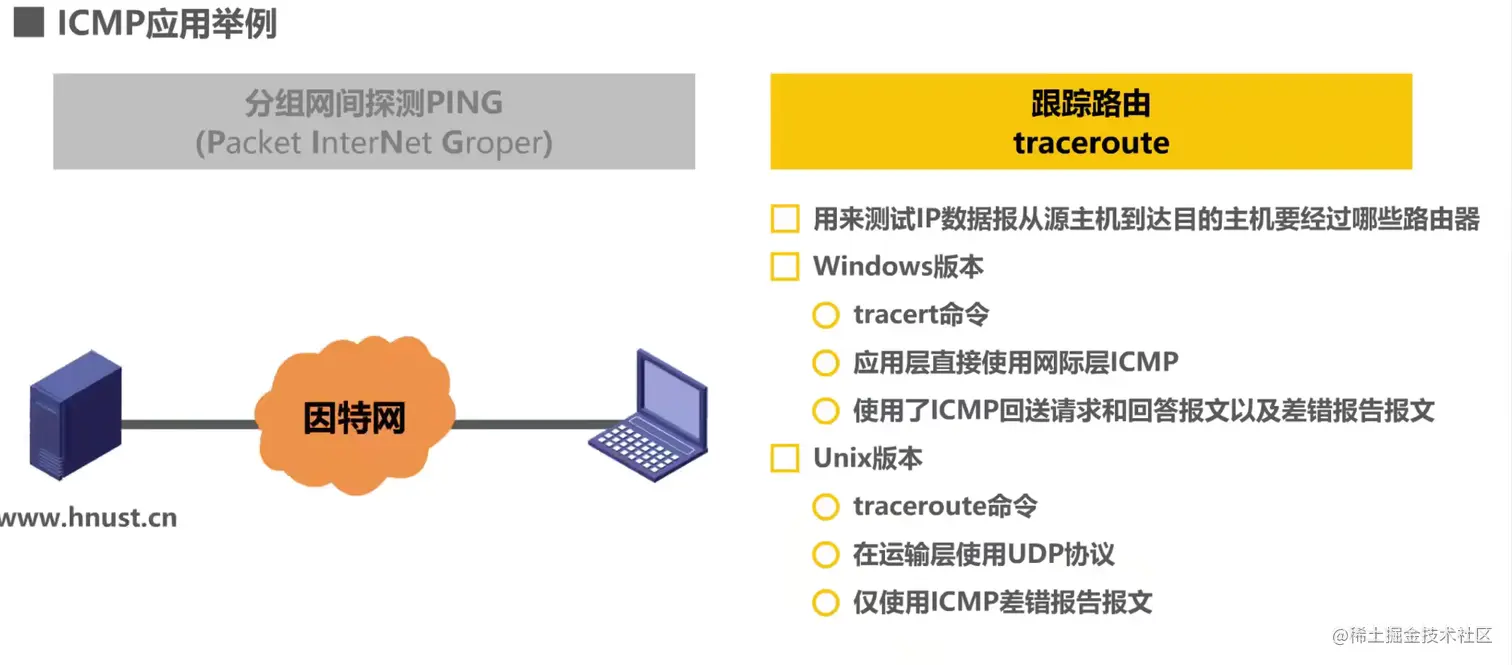

image-20211027172815195

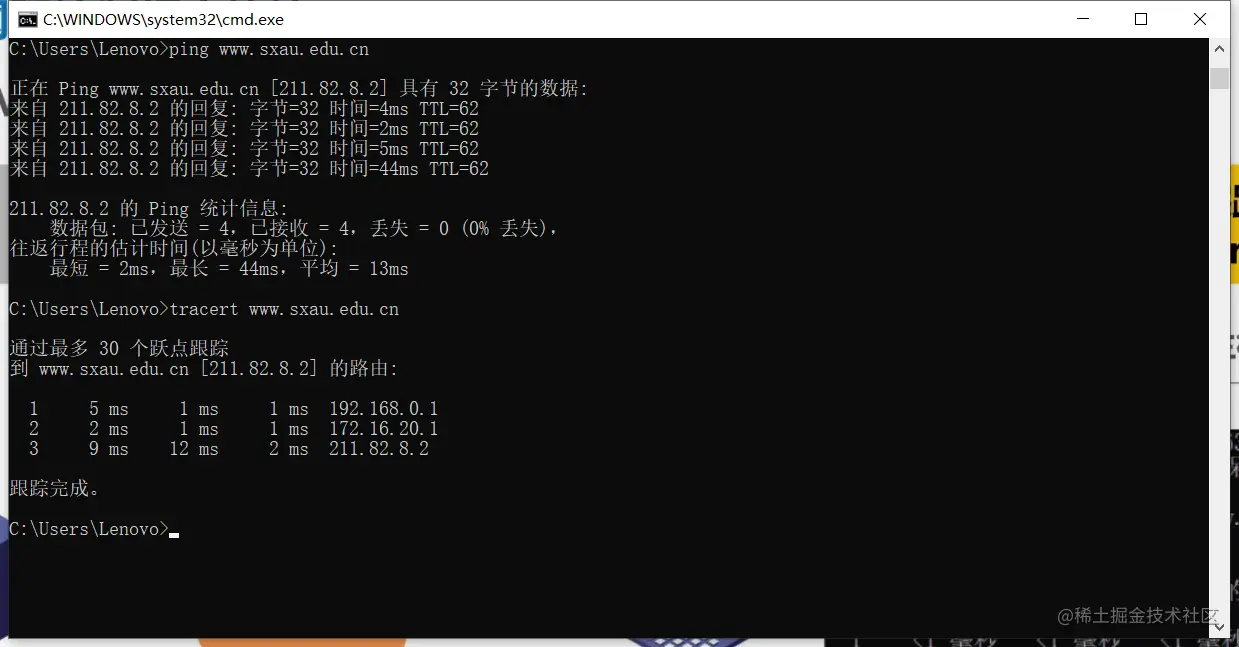

image-20211027172934343

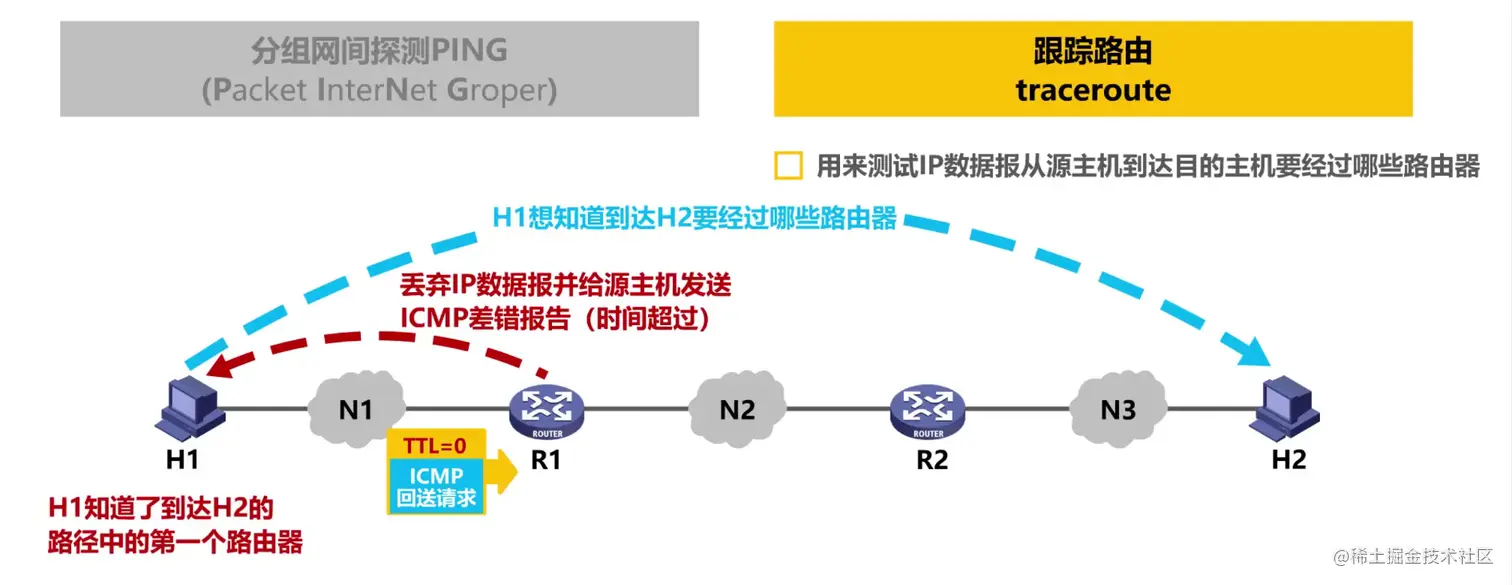

image-20211027173402979

image-20211027173420865

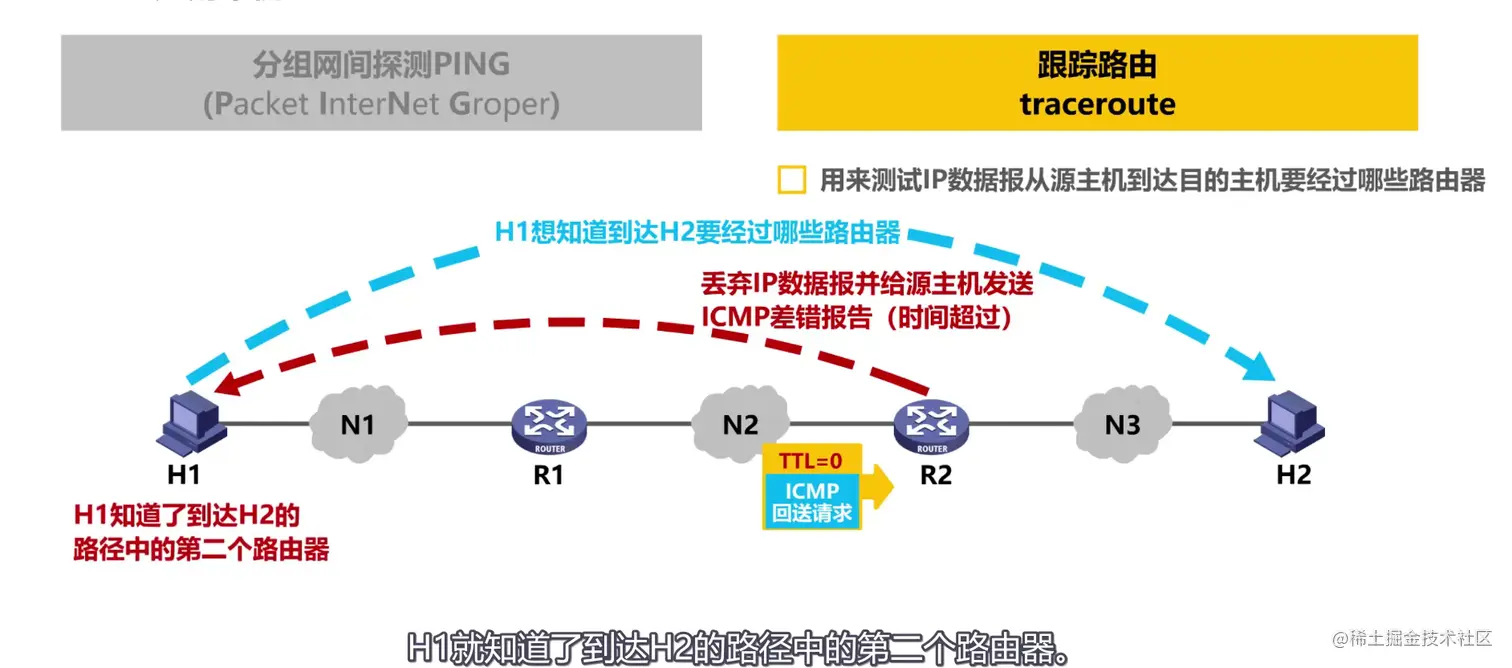

image-20211027173438771

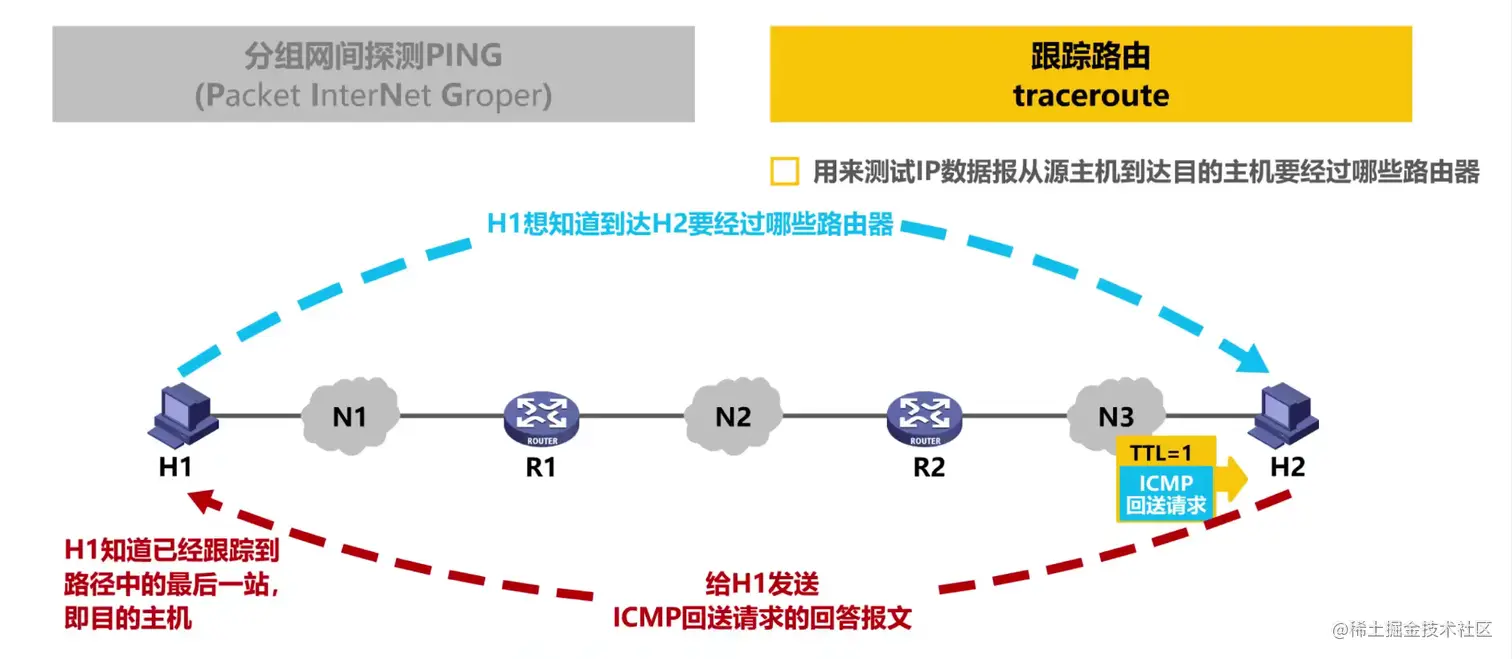

image-20211027173514422

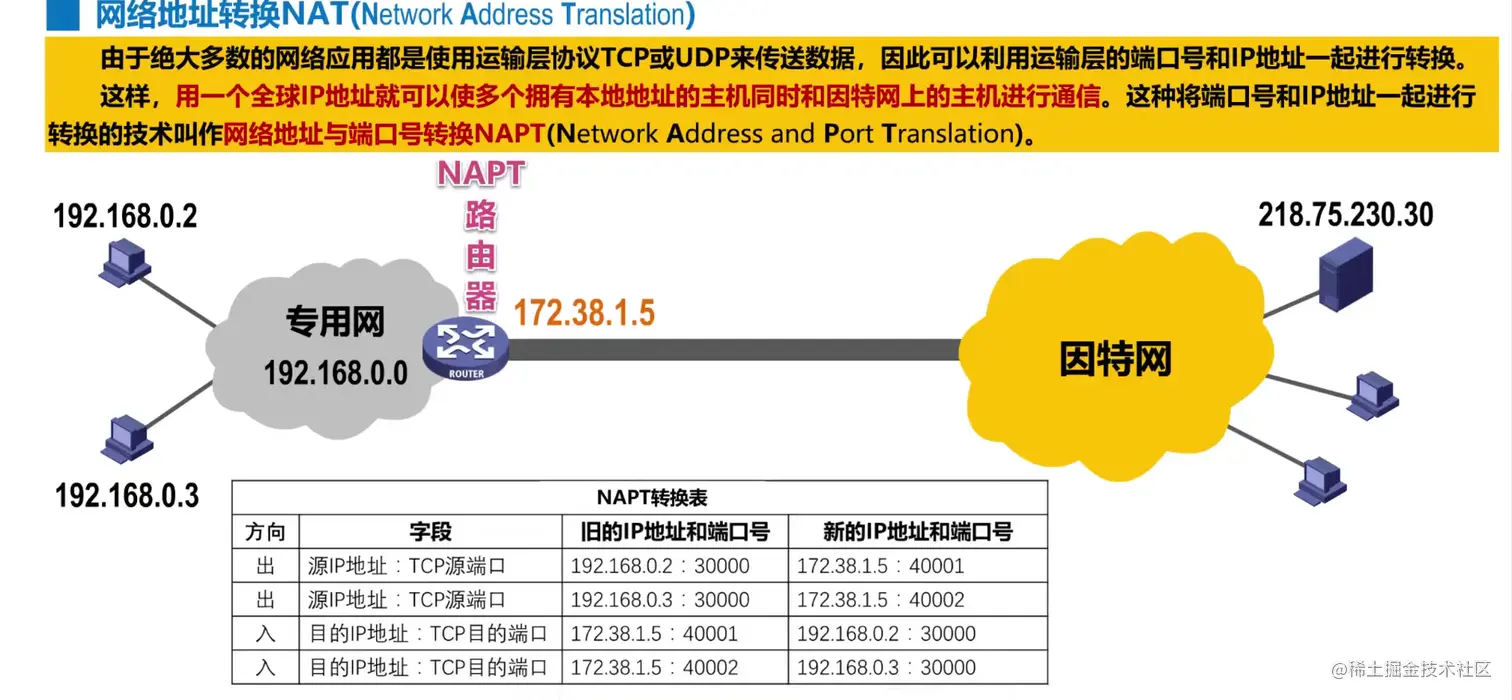

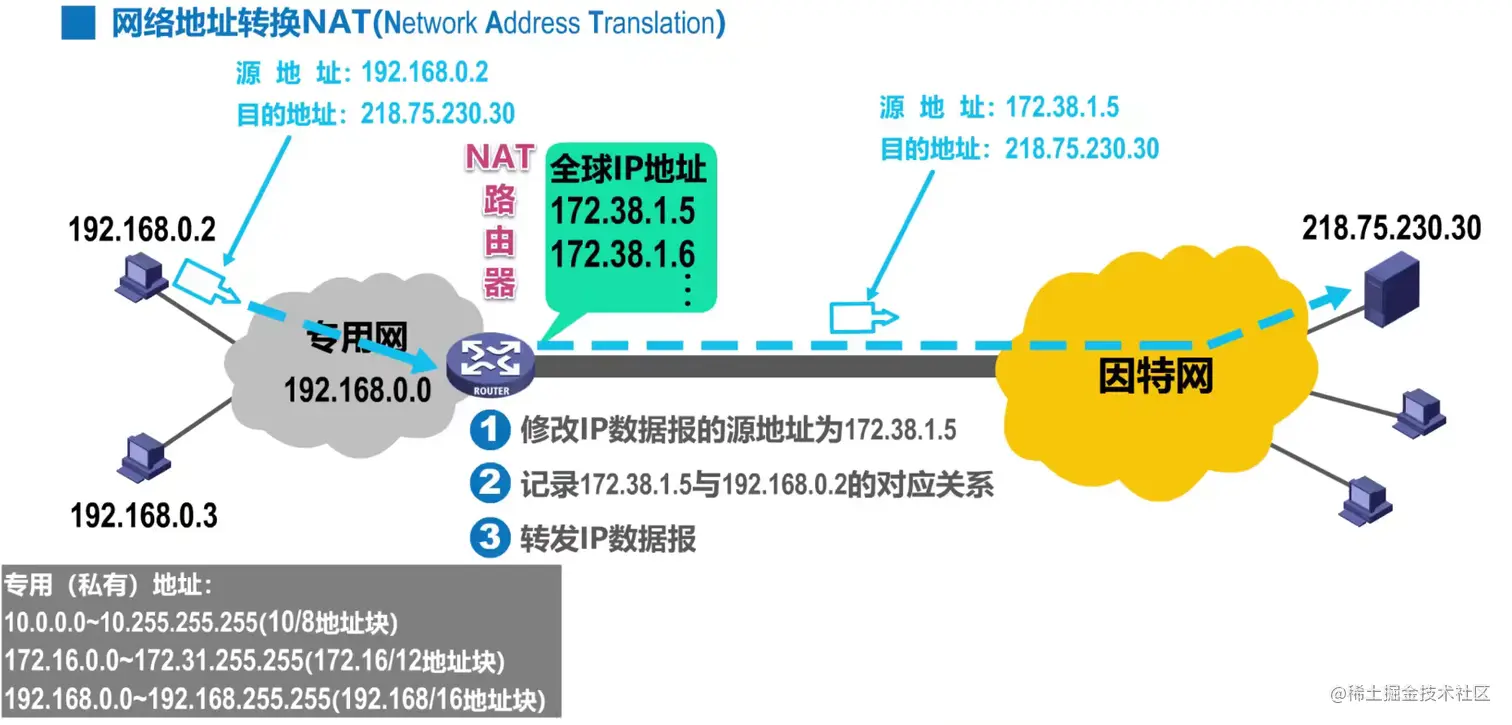

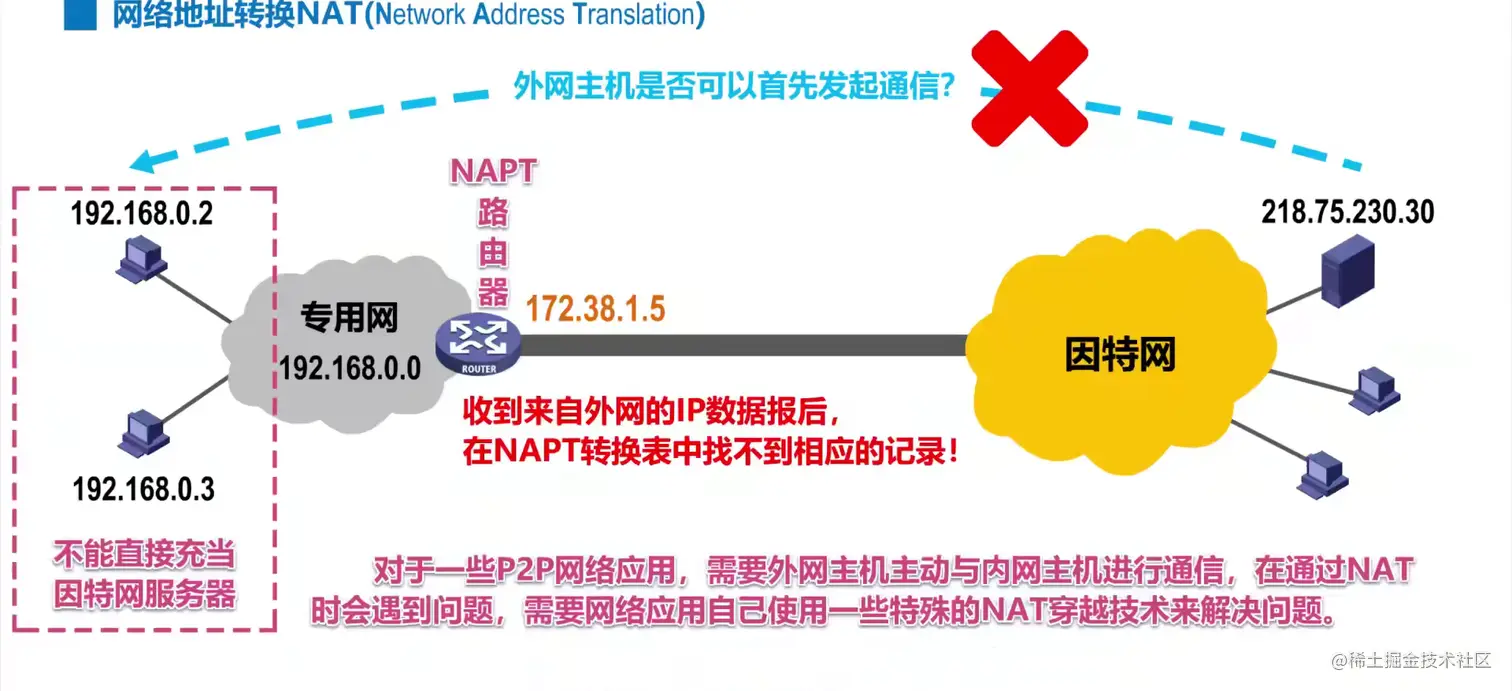

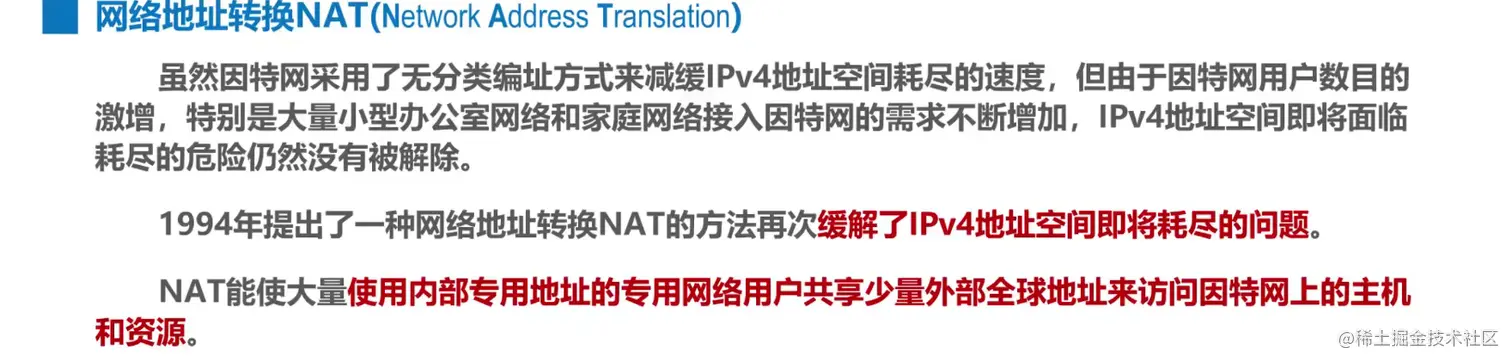

虚拟专用网VPN和网络地址转换NET

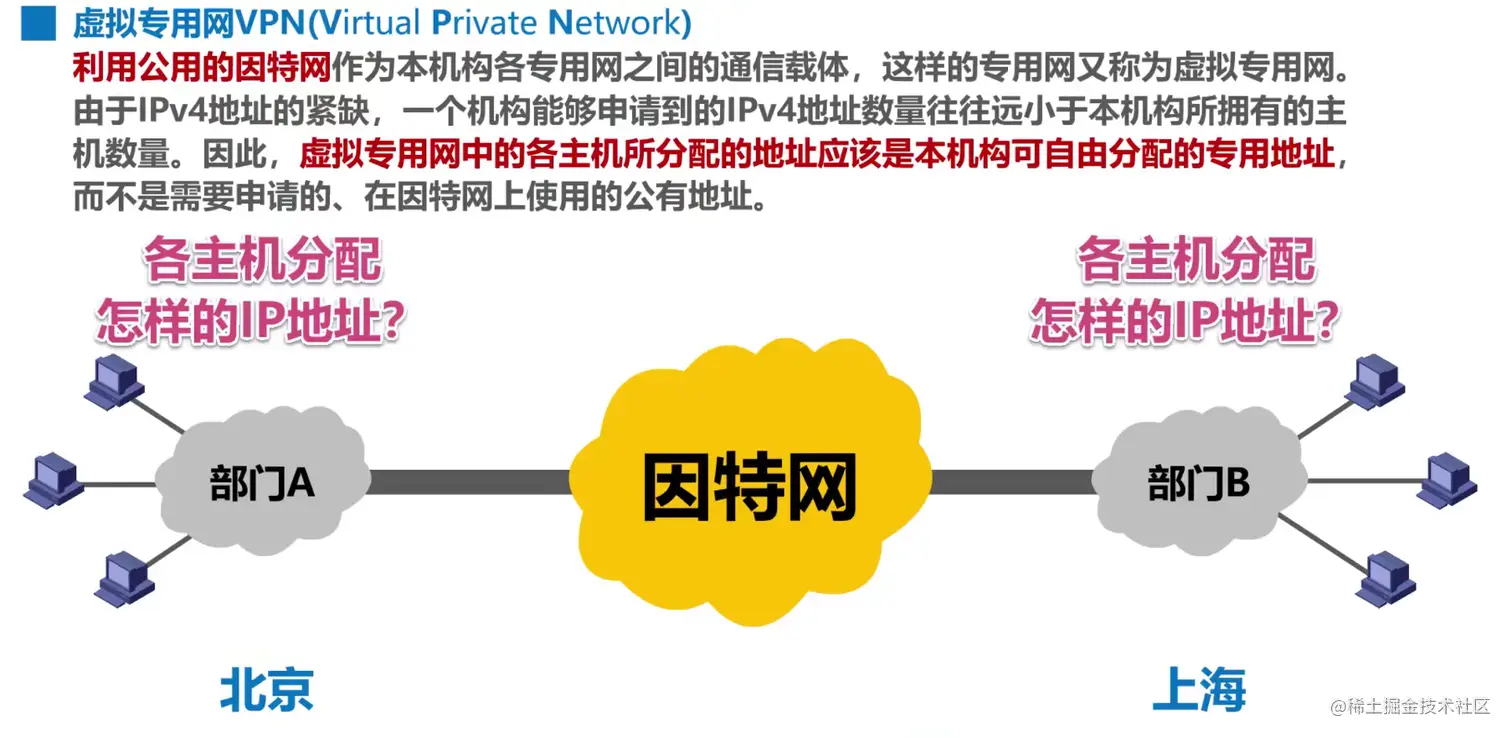

image-20211027184231387

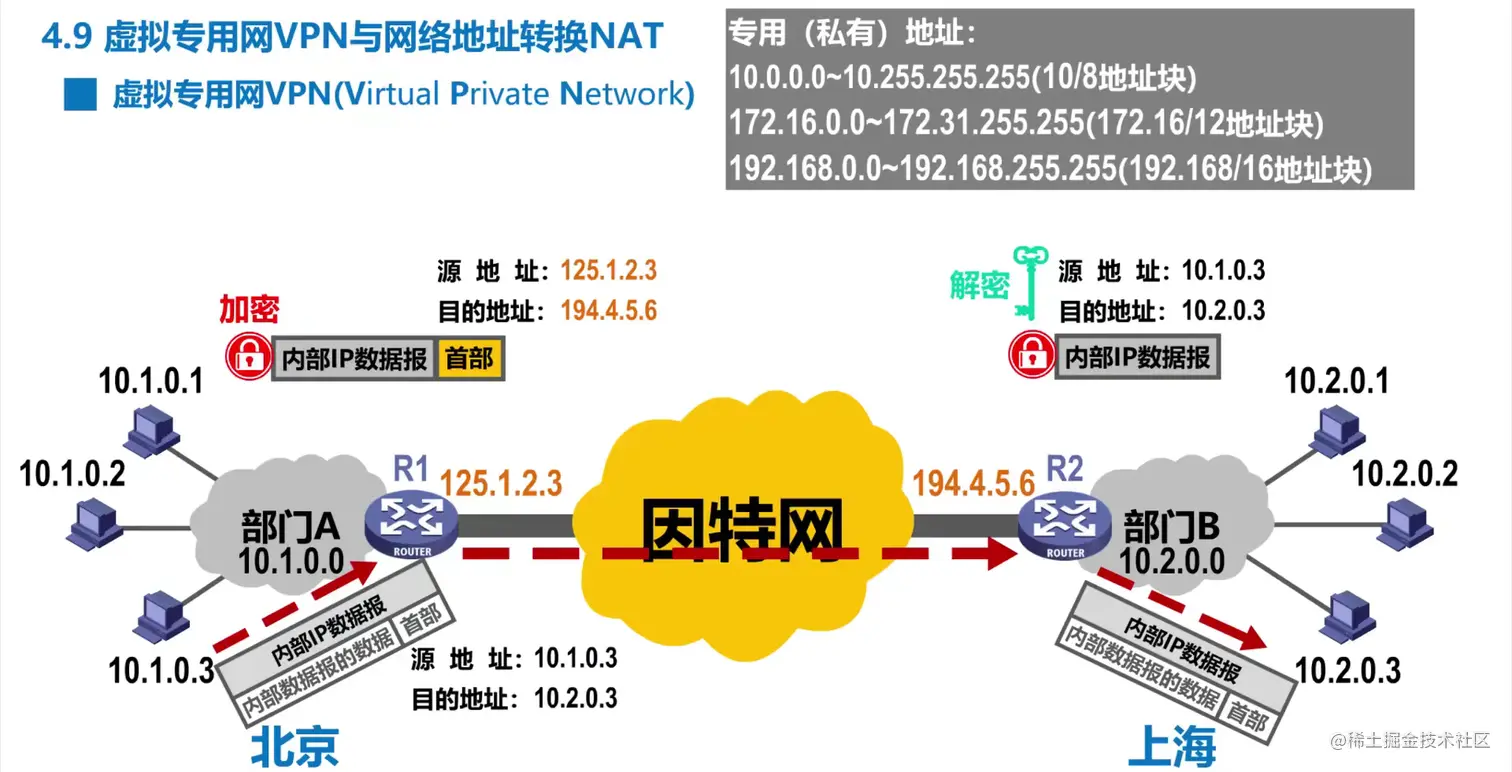

image-20211027184317048

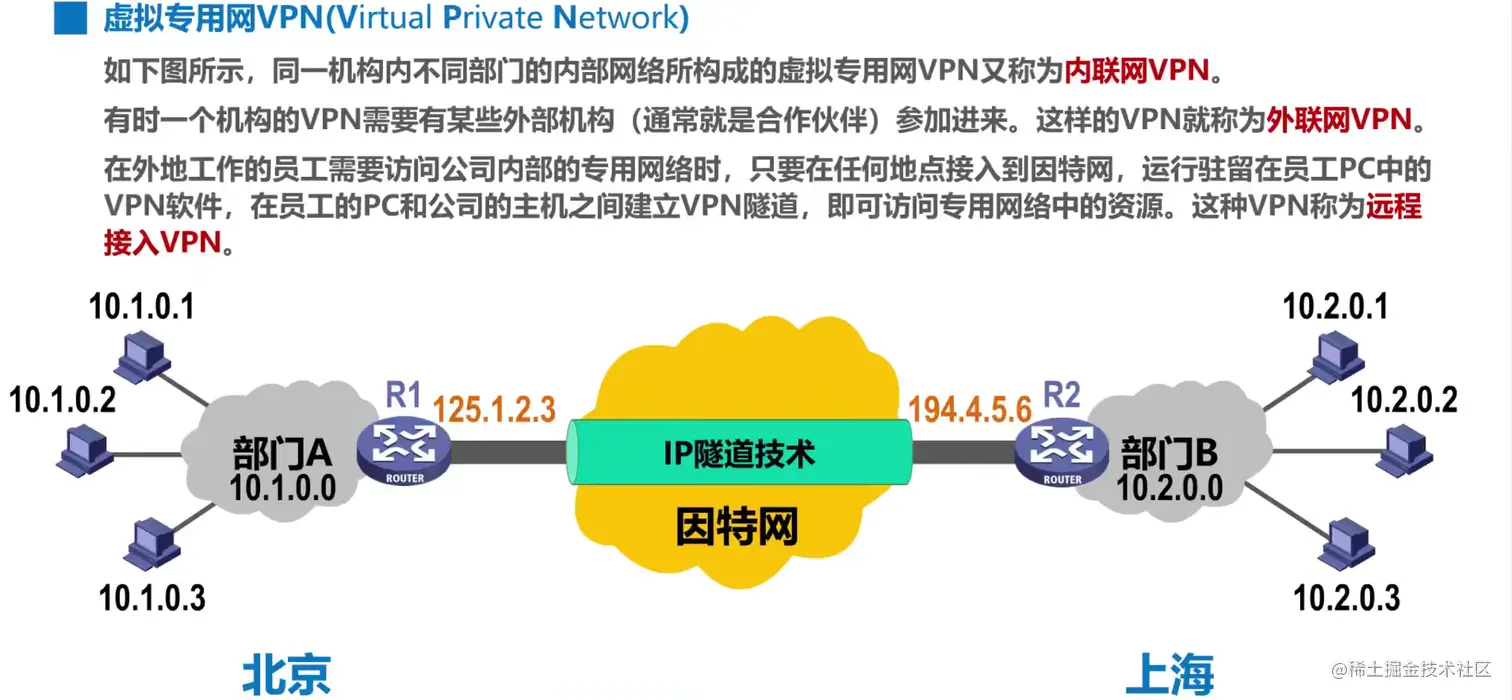

image-20211027184333659

image-20211027184400186

image-20211027184453235

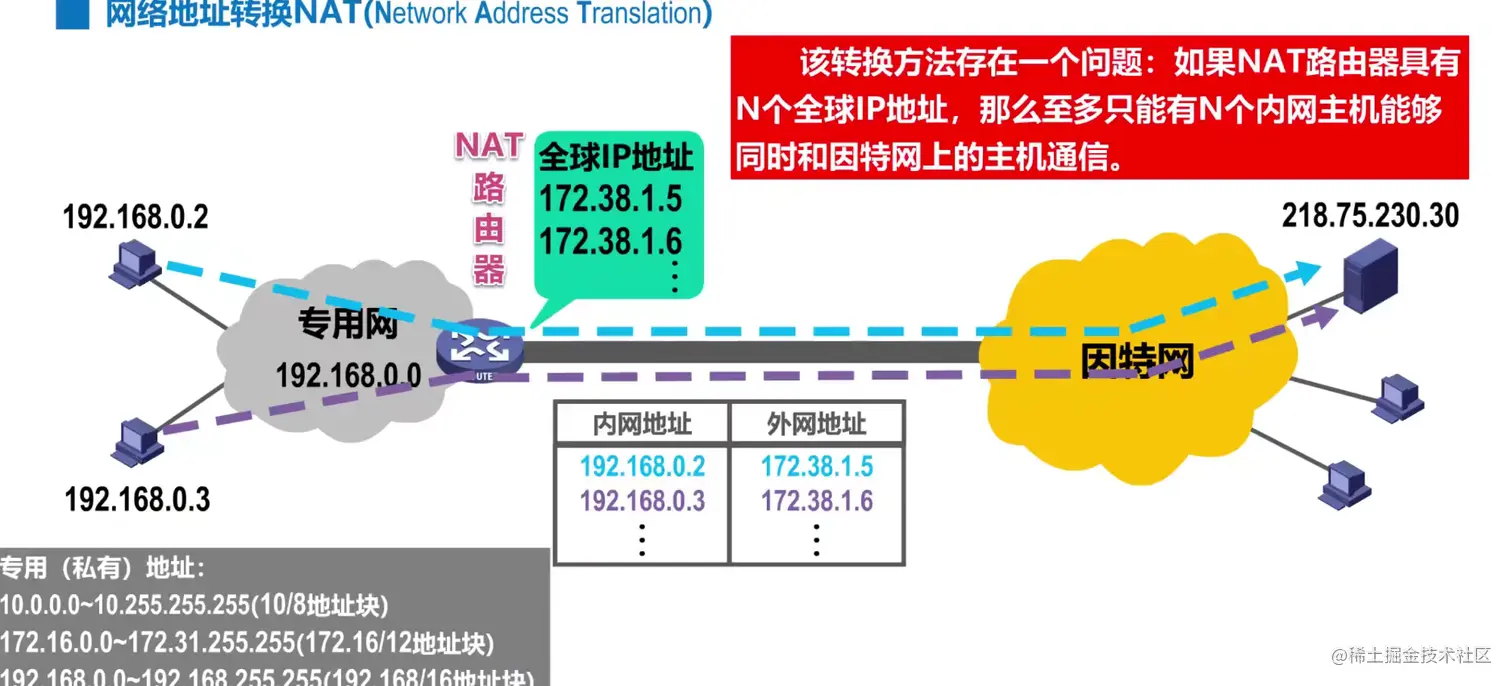

image-20211027184515549

image-20211027184610302

image-20211027184650553

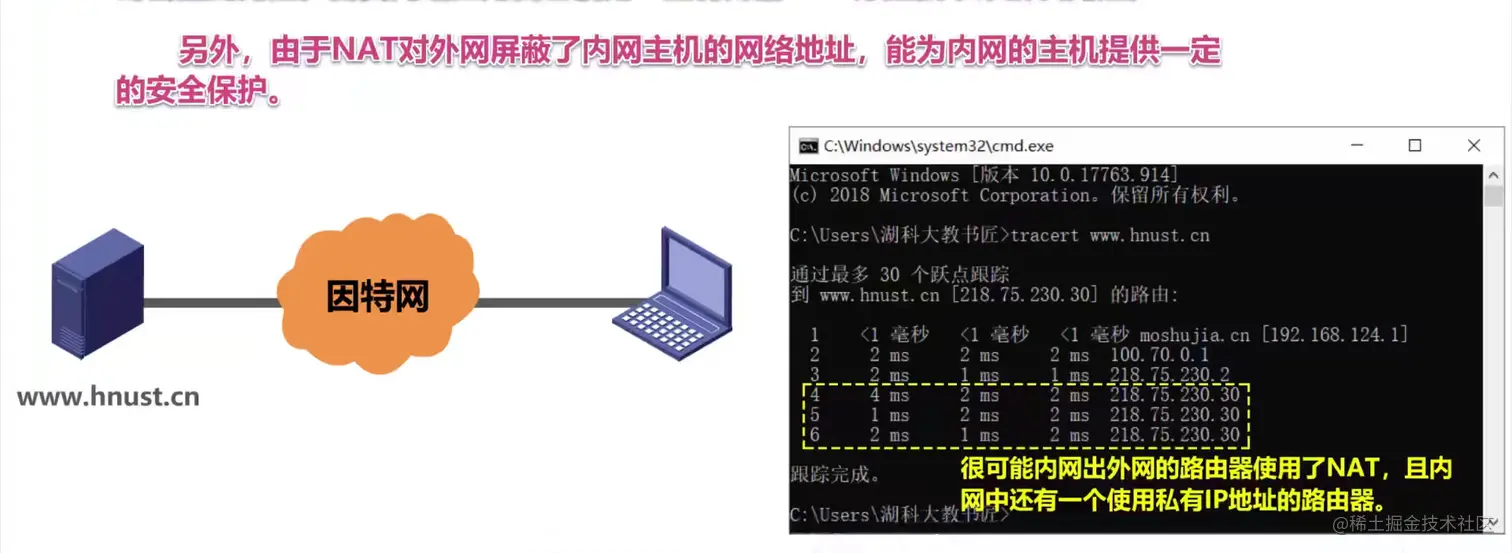

image-20211027184735524
