承接上文MySQL的MVCC底层原理
上文说到时序图中的第12步
这篇文章咱接着聊完

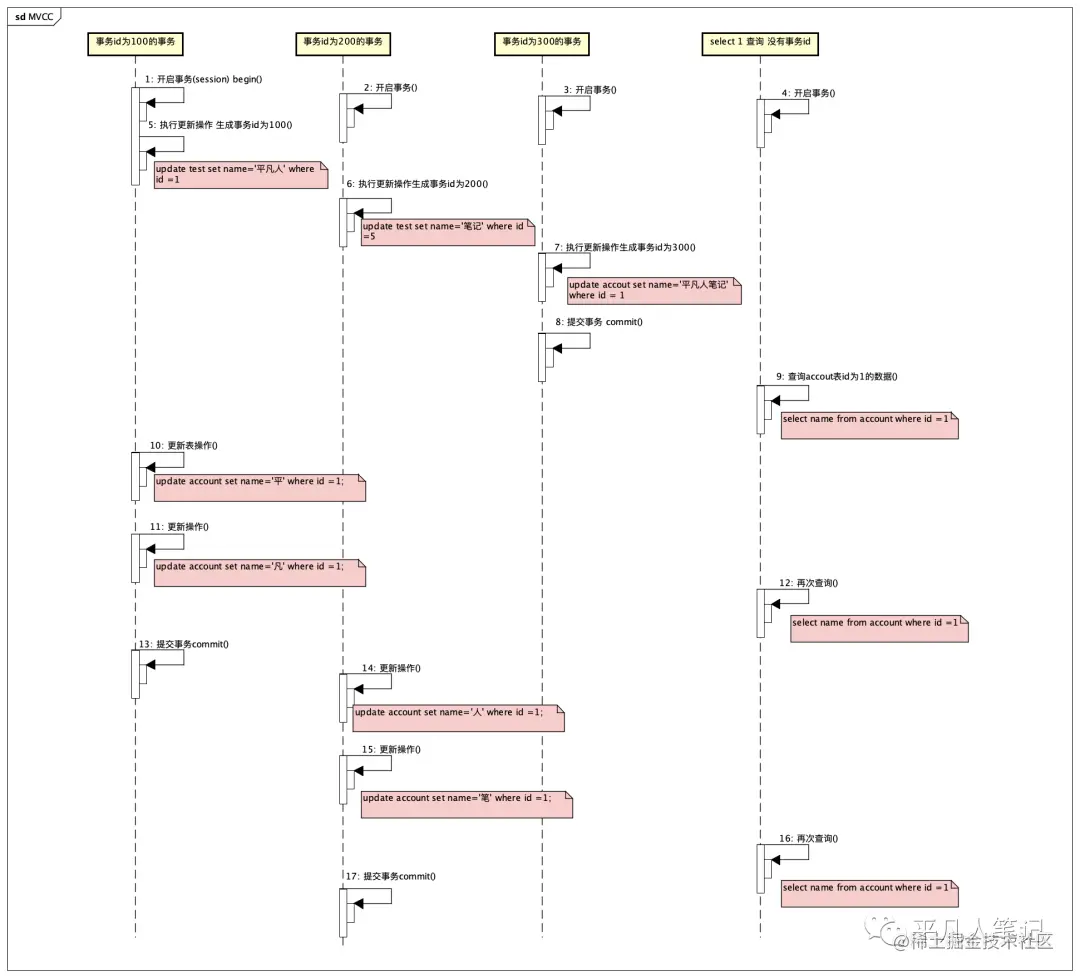

时序图
图1
时序图第12步中的查询事务的read-view情况
图2
read-view为[100,200],300
即未提交数组事务id为100和200
最大的事务id为300

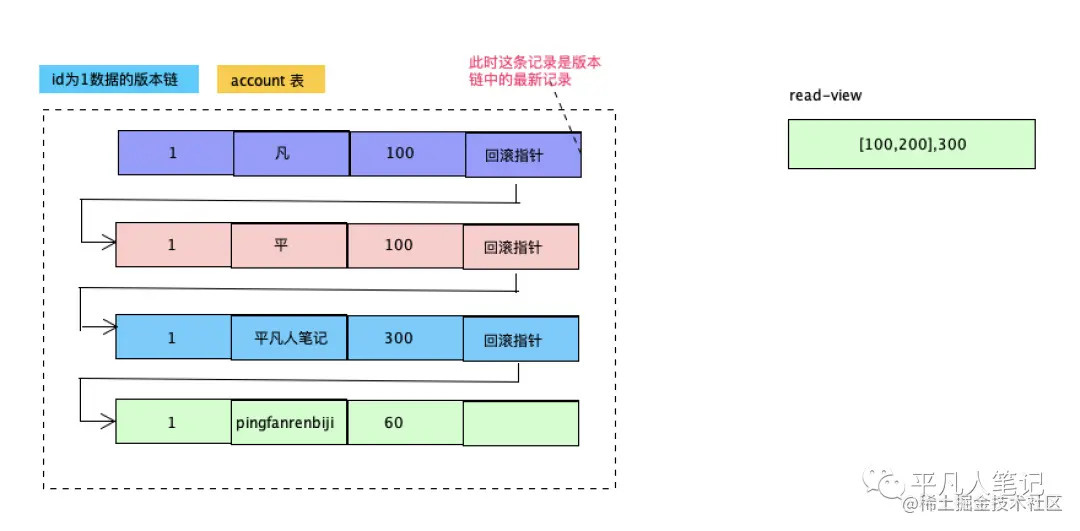

图3
去id为1的数据的版本链中根据比对规则去查找数据
最新的一条数据
图4
事务id为100
100在这个查询的未提交的事务数组中
所以这条数据对于当前查询事务是不可见的
那么继续在版本链上找

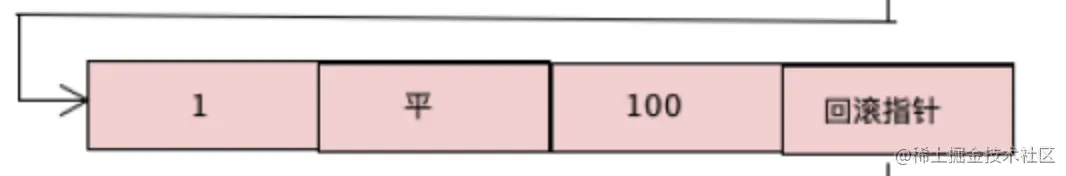

根据回滚指针找到第二条数据
图5
和最新的那条数据也是一样的
这条数据对于当前事务是不可见的
那么继续根据回滚指针找数据

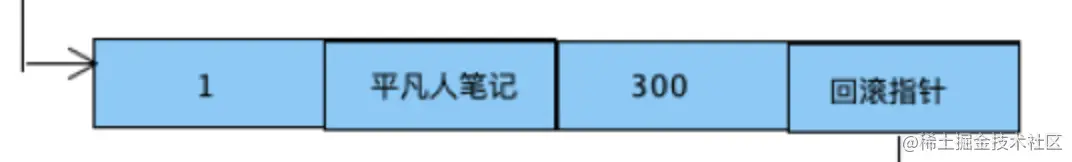

图6
这条数据的事务id是300
图7
事务id为300也是落到黄色部分的区间
根据版本链的对比规则可知
这一行数据的事务id300不在未提交事务的数组中
说明这个版本的数据是已经提交的事务产生的
这是可见的
截止目前找到了这条数据
就会把这条数据返回
继续看下时序图第14和15步骤
又更新了2个SQL语句
第14步：
update account set name='人' where id =1;
第15步：
update account set name='笔' where id =1;

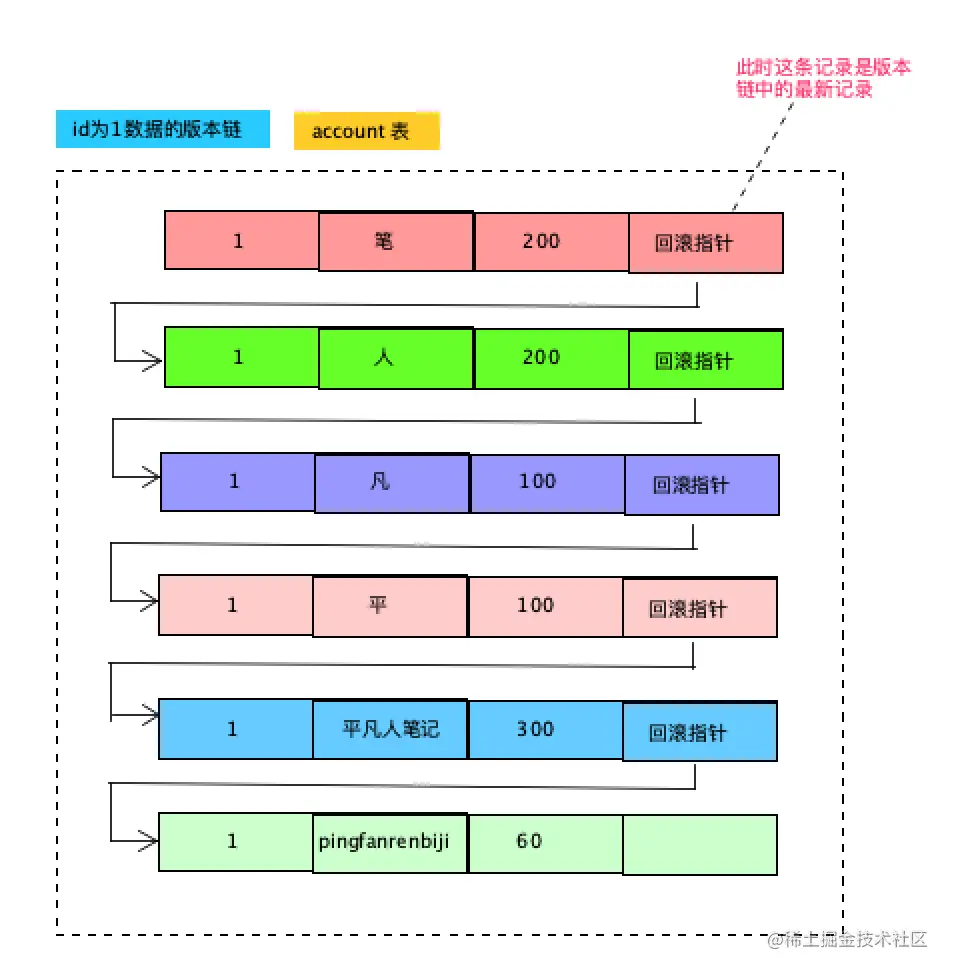

那么此时id=1的数据版本链是
图8
时序图第16步
select name from account where id =1

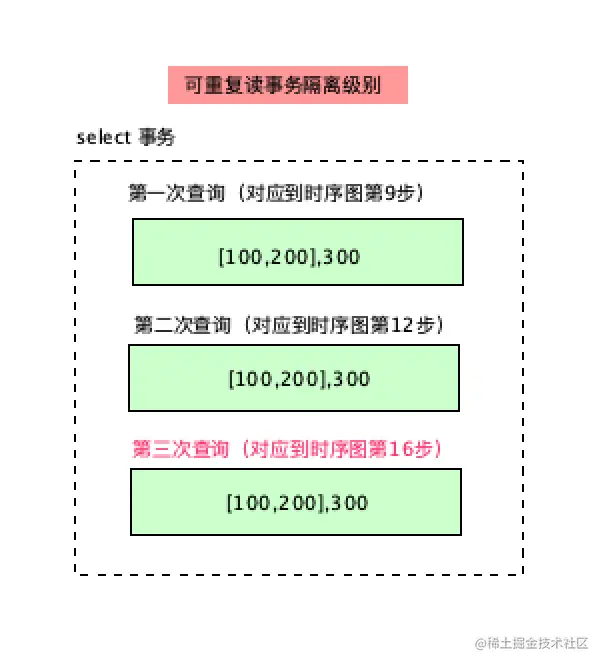

图9
可重复读的readview会沿用第一次查询时候的readview[100,200],300
如果已提交读的话每次select都会生成一次最新的readview 未提交事务数组为[200]

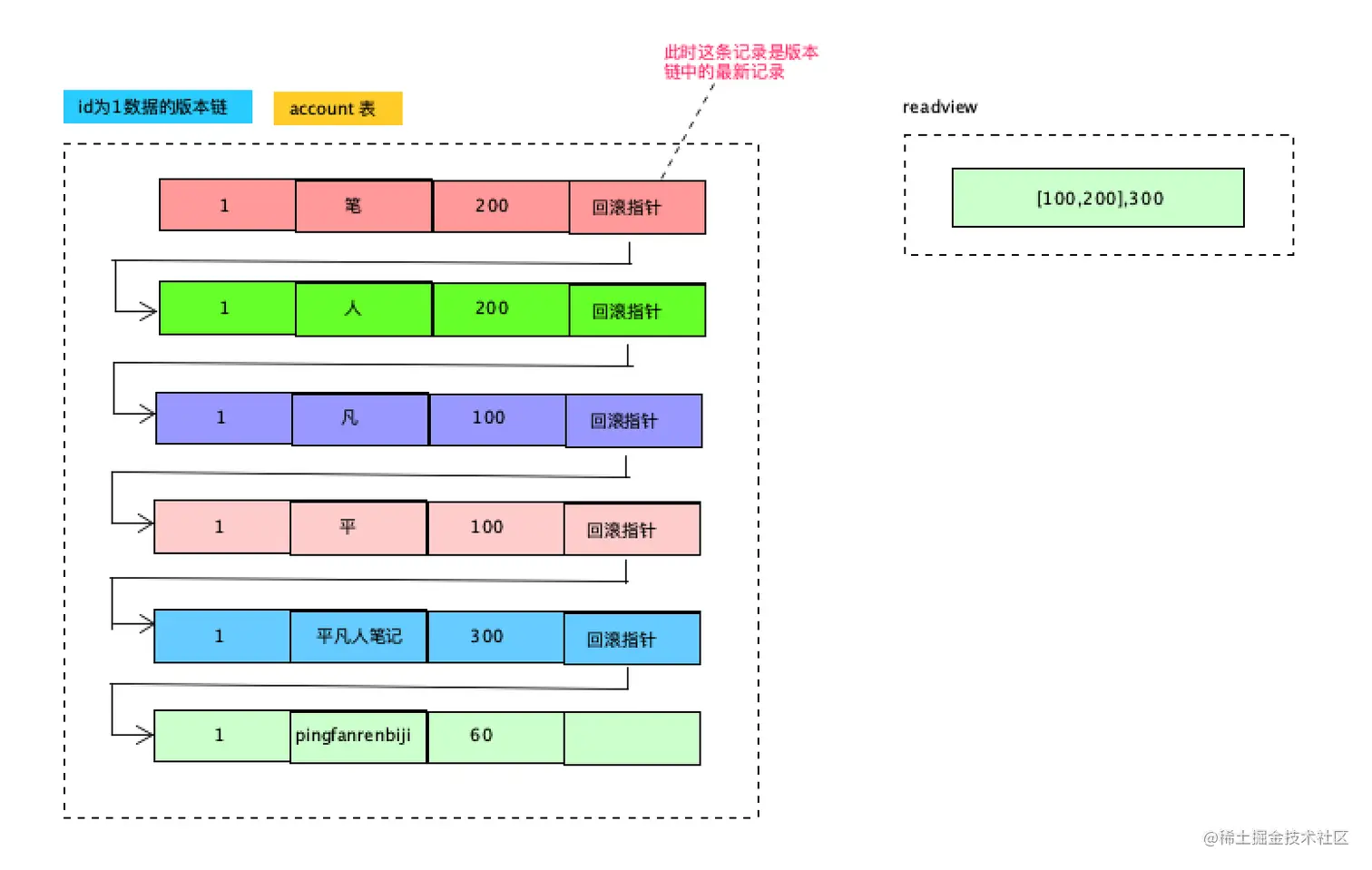

可重复读readview去最新版本链中找
图10
先找第一条数据
图11
这条数据的事务id为200
200在未提交的事务列表中
那么这条数据所对应的事务对于查询事务来说还未提交
所以不可见
根据上面说的查询规则
最终还是找到了
图12
所以第16步即第三次查询查询的结果为上面这条数据
截止目前已经将时序图上的所有环节都描述清楚了
接下来修改下时序图
图13
将查询事务1去掉
换成了查询事务2
那么时序图中第14步会查询出来什么数据
select name from account where id =1
此时的readview和数据版本链是
图14
第一条数据
图15
这条数据的事务id为200

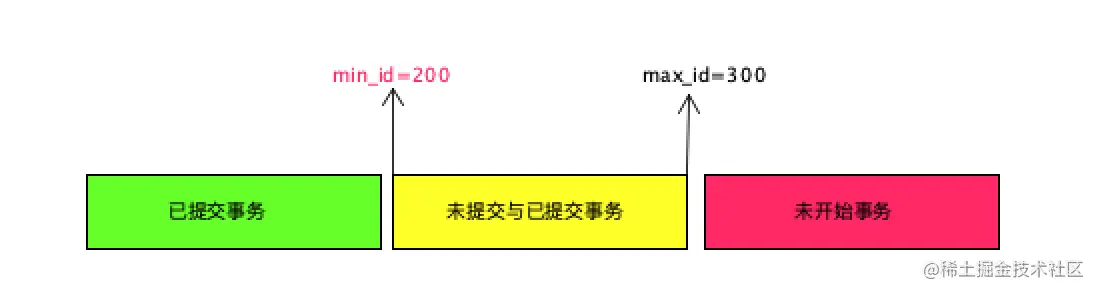

图16
落在黄色区间
那么这条数据对应的事务id=200对于查询事务2
还未提交
所以不可见
第二条数据也是一样的
第三条数据
图17
事务id=100是小于min_id=200的
所以落在绿色区间（已提交事务区间）
这个数据对于查询事务2是可见的
所以就会把这条数据返回
再次总结下数据版本链的比对规则

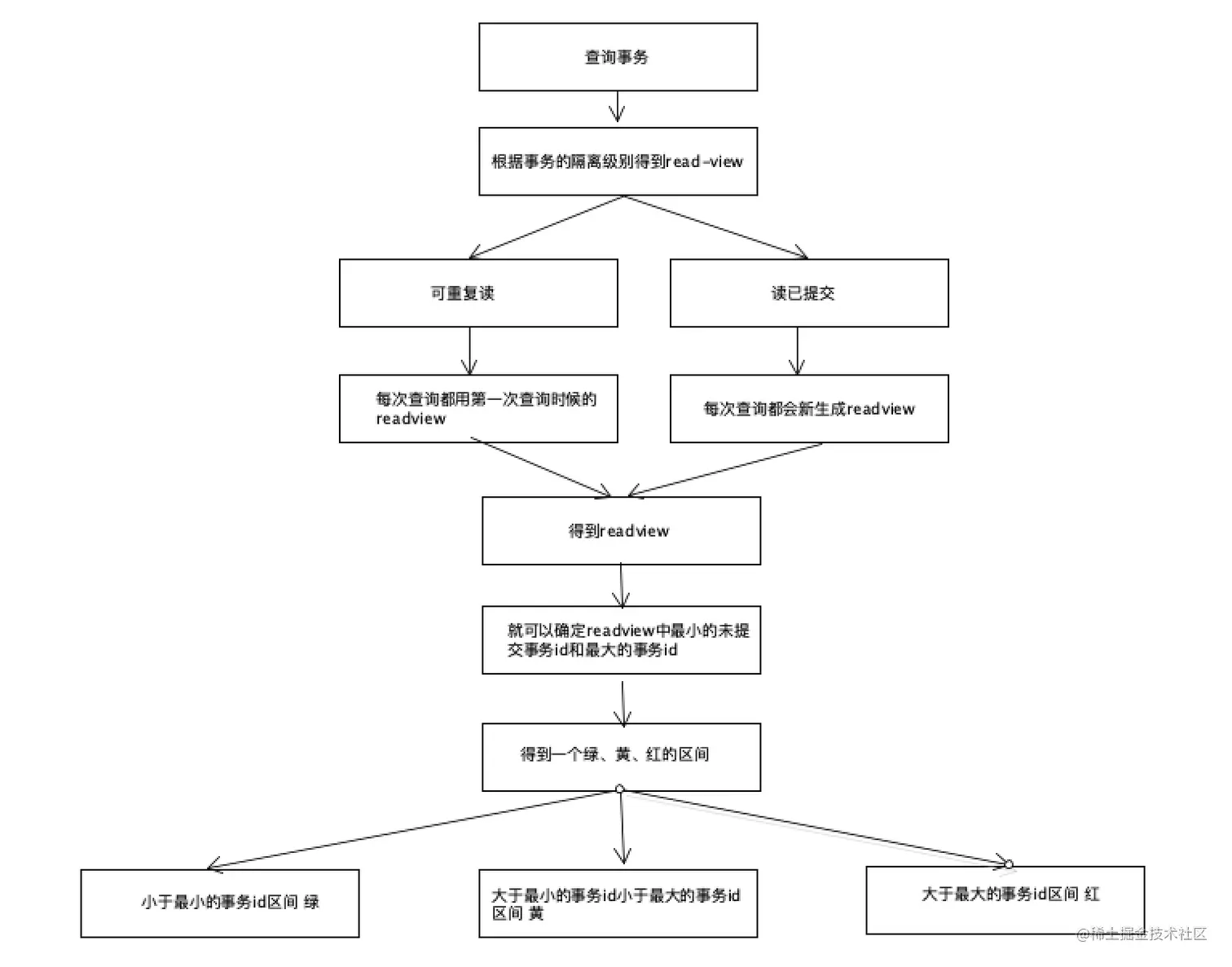

得到read-veiw的过程
图18

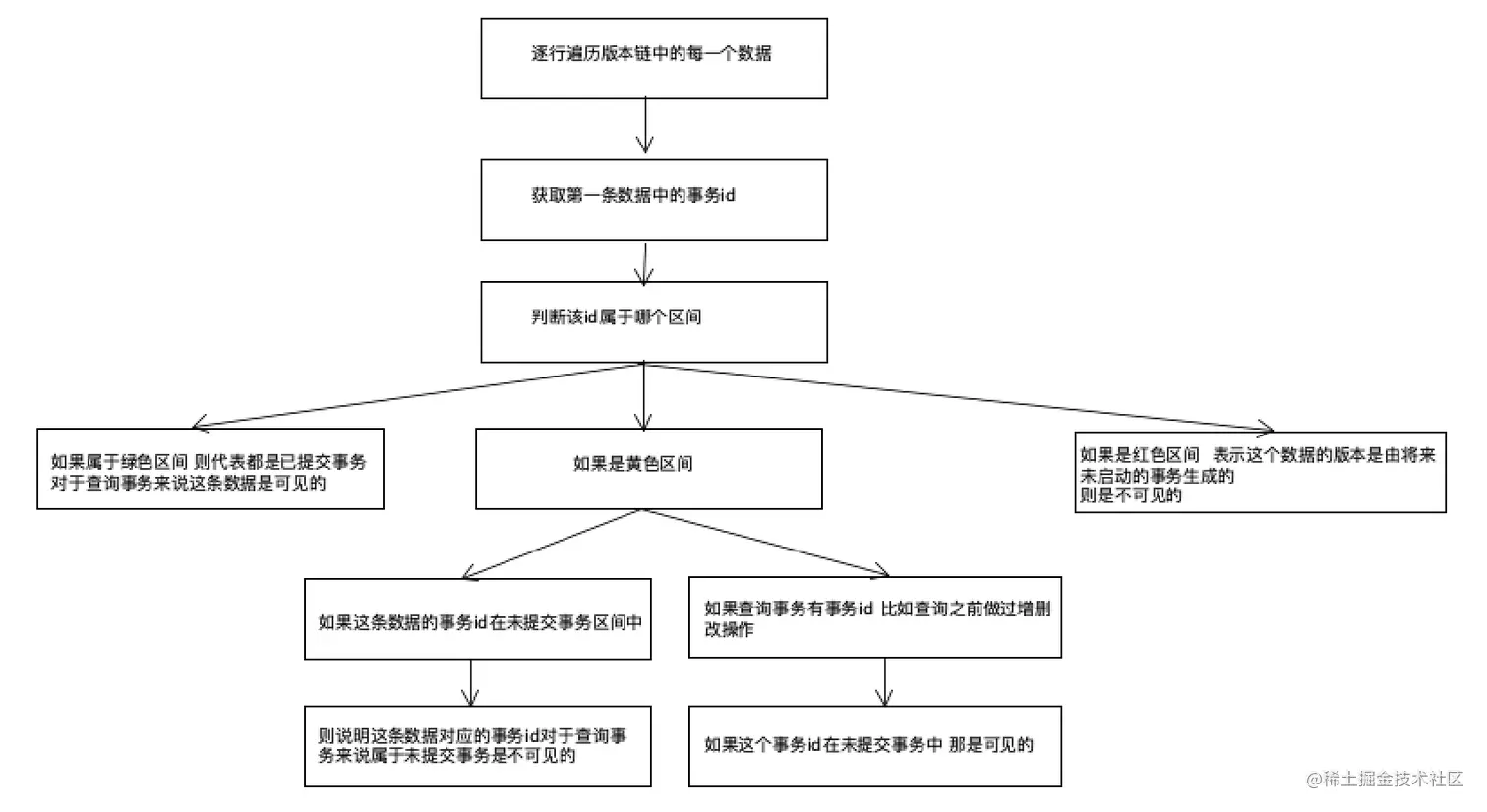

版本链对比过程
图19
图14中的版本链数据
其实就是快照数据
记录了历史每个事务对于这条数据的变更记录
并非每个事务都复制了一份这条数据
快照数据是针对于全库全表的

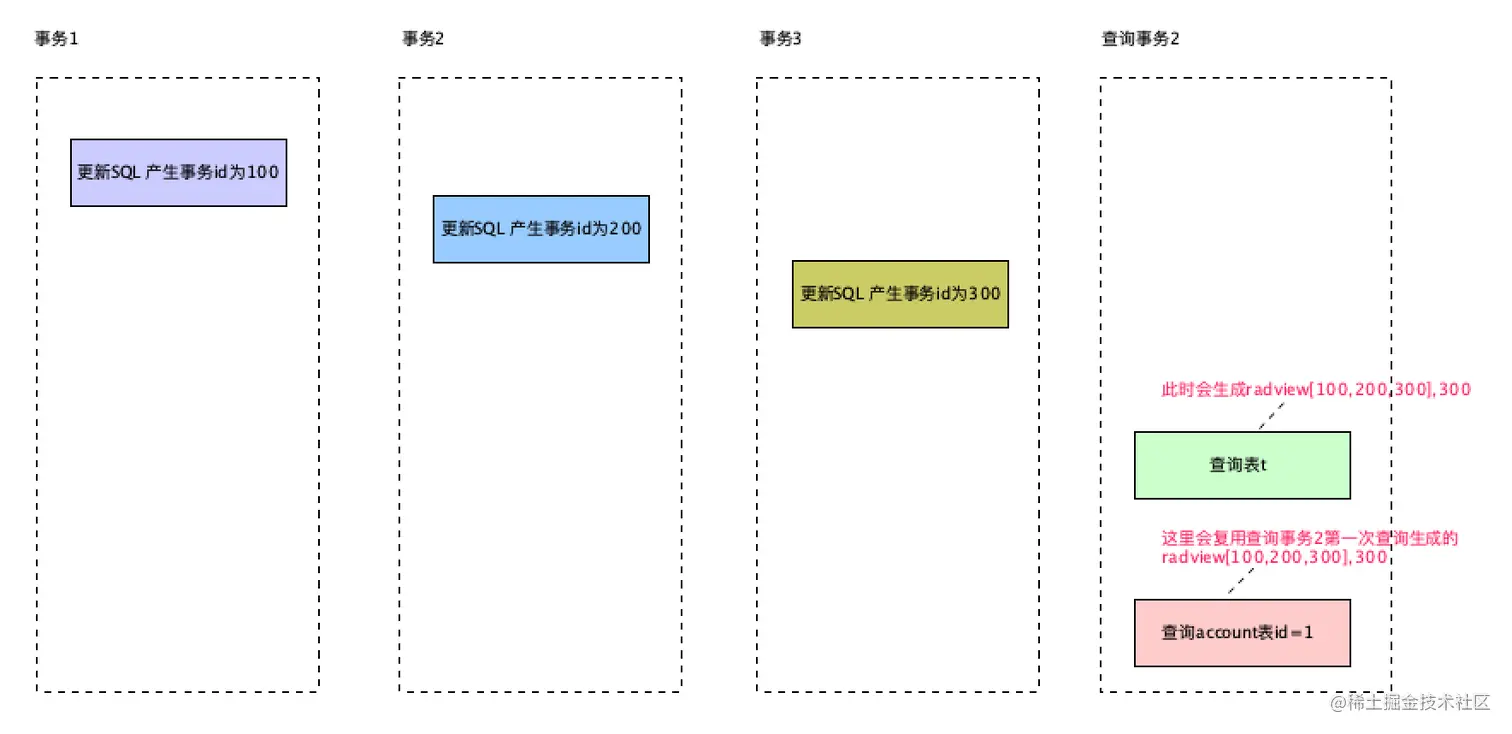

举例说明

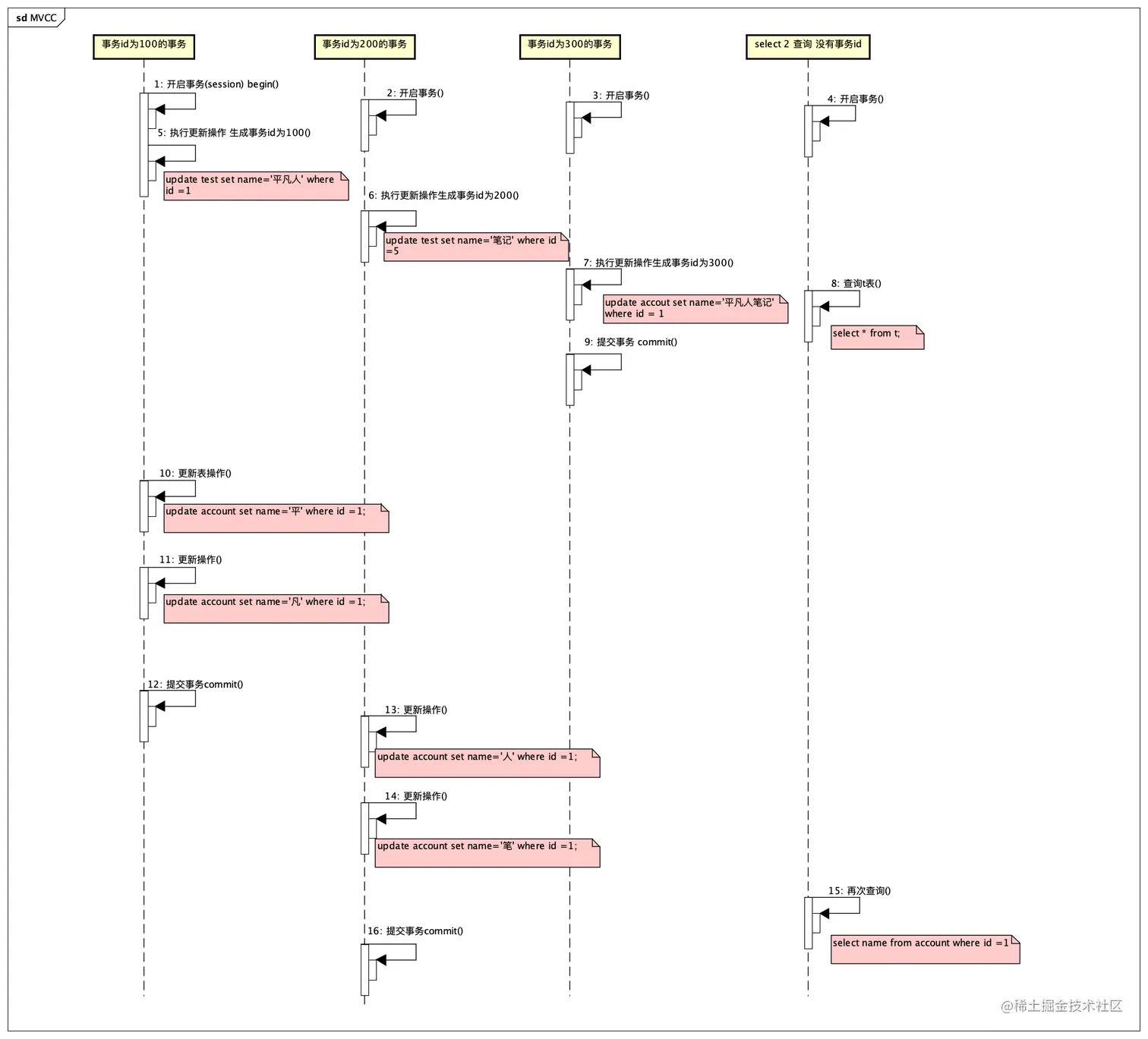

调整下时序图
在查询事务2上添加了步骤8
select * from t；
查询t表
此时就会生成一个readview
那么第15步就会使用这个readview去版本链中比对查询数据
所以任何一个查询事务（session级别的）sql语句生成的readview
是针对全库所有表的快照
在当前事务 查询所有表都会沿用这个readview
删除数据
对于删除的情况可以认为是update的特殊情况

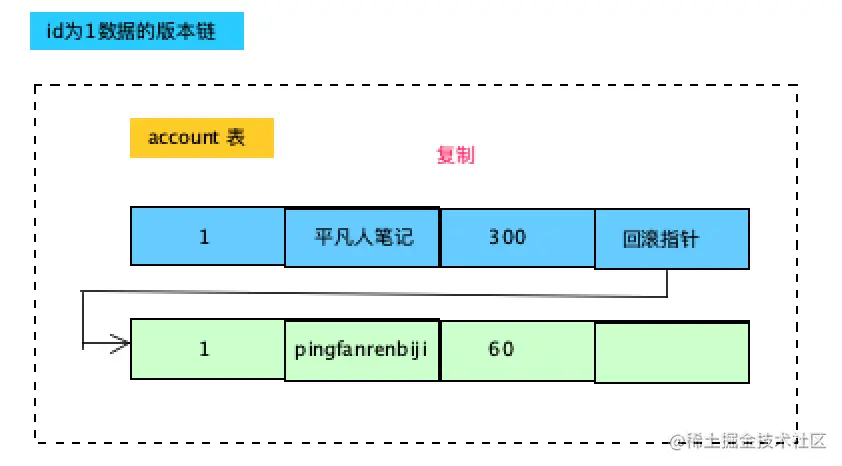

会将版本链上最新的数据复制一份

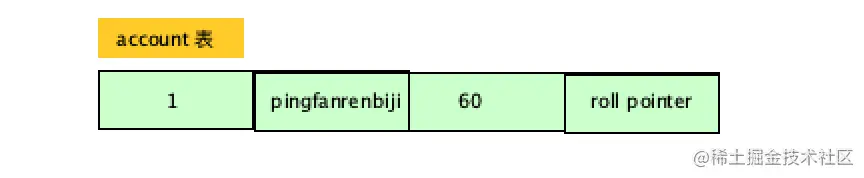

这是最原始的一条数据
如果将之删除
首先会复制这一条数据
比如删除的事务id是300
接下来会在复制的这条数据的信息头的标记位写上ture
表明这条记录虽然在版本链中但已经被删除了
再来查询的话 按照刚才说的readview和版本链的比对规则找到了是这条记录
会判断下这条记录头信息中的标记位是否为ture
如果为ture的话 则不会返回
如果这条记录没有任何标记 那么就是符合的
就会返回这条数据
