型号：VK1625
品牌：永嘉微电/VINKA
封装：LQFP100 QFP100 DICE
年份：新年份
原厂工程服务，技术支持

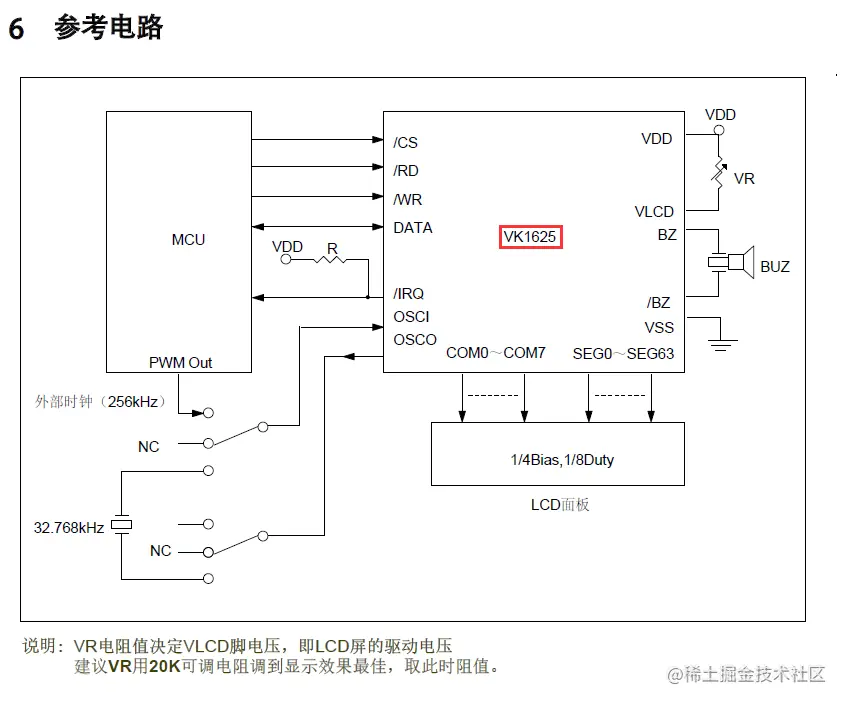

VK1625概述：
VK1625是一个点阵式存储映射的LCD驱动器，可支持最大512点（64EGx8COM）的LCD屏。单片机可通过3/4线串行接口配置显示参数和发送显示数据，也可通过指令进入省电模式。
特点：
★ 工作电压 2.4-5.2V
★ 内置32 kHz RC振荡器（上电默认）
★ 可外接32kHz时钟源或32.768KHz晶体振荡器
★ 偏置电压（BIAS）固定为1/4
★ COM周期（DUTY）固定为1/8
★ 内置显示RAM为64x8位
★ 蜂鸣器频率可配置为2kHz、4kHz
★ 省电模式（通过关显示和关振荡器进入）
★ 时基和看门狗共用1个时钟源，可配置8种频率
★ 看我☛Q：361/888/5898(企鹅号)
★ 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)
★ 3/4线串行接口
★ 软件配置LCD显示参数
★ 写命令和读写数据2种命令格式
★ 读写显示数据地址自动加1
★ VLCD脚提供LCD驱动电压（＜VDD）
★ 此篇叙述为功能简介
—————————————————————————————————— 型号：VK1626
品牌：永嘉微电/VINKA
封装：LQFP100 QFP100 DICE
年份：新年份
原厂工程服务，技术支持

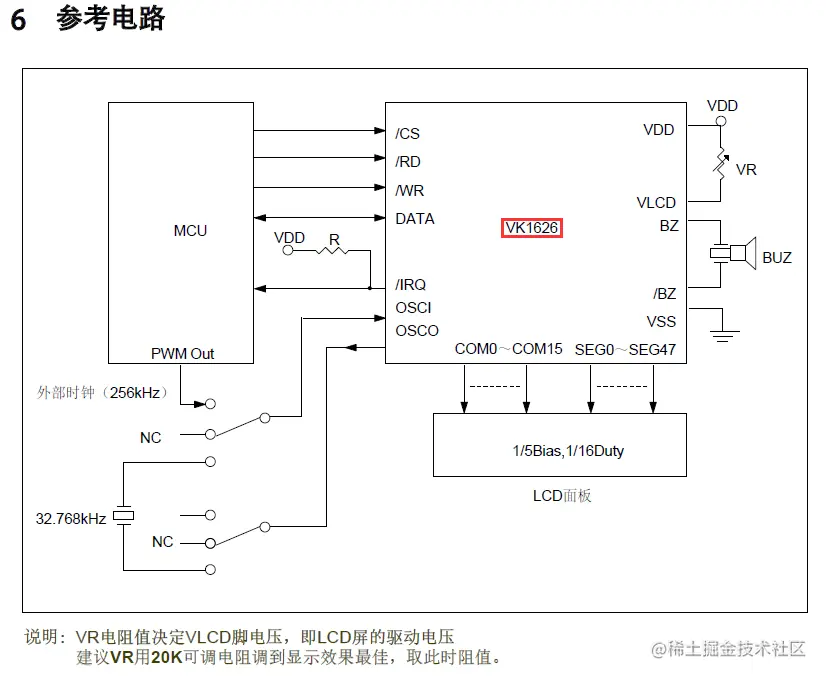

VK1626概述：
VK1626是一个点阵式存储映射的LCD驱动器，可支持最大768点（48EGx16COM）的LCD屏。单片机可通过3/4线串行接口配置显示参数和发送显示数据，也可通过指令进入省电模式。
特点：
★ 工作电压 2.4-5.2V
★ 内置32 kHz RC振荡器（上电默认）
★ 可外接32kHz时钟源（OSCI）
★ 偏置电压（BIAS）固定为1/5
★ COM周期（DUTY）固定为1/16
★ 内置显示RAM为48x16位
★ 蜂鸣器频率可配置为2kHz、4kHz
★ 看我☛Q：361/888/5898(企鹅号)
★ 省电模式（通过关显示和关振荡器进入）
★ 时基和看门狗共用1个时钟源，可配置8种频率
★ 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)
★ 3/4线串行接口
★ 软件配置LCD显示参数
★ 写命令和读写数据2种命令格式
★ 读写显示数据地址自动加1
★ VLCD脚提供LCD驱动电压（＜VDD）
★ 此篇叙述为功能简介
————————————————————————————————————
LCD/LED液晶控制器及驱动器系列芯片简介如下： RAM映射LCD控制器和驱动器系列：
VK1024B 2.4V～5.2V 6seg4com 63 62 偏置电压1/2 1/3 S0P-16
VK1056B 2.4V～5.2V 14seg4com 143 142 偏置电压1/2 1/3 SOP-24/SSOP-24
VK1072B 2.4V～5.2V 18seg4com 183 182 偏置电压1/2 1/3 SOP-28
VK1072C 2.4V～5.2V 18seg4com 183 182 偏置电压1/2 1/3 SOP-28
VK1088B 2.4V～5.2V 22seg4com 223 偏置电压1/2 1/3 QFN-32L（4MM4MM）
VK0192 2.4V～5.2V 24seg8com 偏置电压1/4 LQFP-44
VK0256 2.4V～5.2V 32seg8com 偏置电压1/4 QFP-64
VK0256B 2.4V～5.2V 32seg8com 偏置电压1/4 LQFP-64
VK0256C 2.4V～5.2V 32seg8com 偏置电压1/4 LQFP-52
VK1621 2.4V～5.2V 324 323 322 偏置电压1/2 1/3 LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622 2.7V～5.5V 32seg8com 偏置电压1/4 LQFP44/48/52/64/QFP64/DICE裸片
VK1623 2.4V～5.2V 48seg8com 偏置电压1/4 LQFP-100/QFP-100/DICE裸片
VK1625 2.4V～5.2V 64seg8com 偏置电压1/4 LQFP-100/QFP-100/DICE
VK1626 2.4V～5.2V 48seg16com 偏置电压1/5 LQFP-100/QFP-100/DICE\
高抗干扰LCD液晶控制器及驱动系列:
VK2C21A 2.4～5.5V 20seg4com 168 偏置电压1/3 1/4 I2C通讯接口 SOP-28
VK2C21B 2.4～5.5V 16seg4com 128 偏置电压1/3 1/4 I2C通讯接口 SOP-24
VK2C21C 2.4～5.5V 12seg4com 88 偏置电压1/3 1/4 I2C通讯接口 SOP-20
VK2C21D 2.4～5.5V 8seg4com 48 偏置电压1/3 1/4 I2C通讯接口 SOP-16
VK2C22A 2.4～5.5V 44seg4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-52
VK2C22B 2.4～5.5V 40seg4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-48
VK2C23A 2.4～5.5V 56seg4com 528 偏置电压1/3 1/4 I2C通讯接口 LQFP-64
VK2C23B 2.4～5.5V 36seg8com 偏置电压1/31/4 I2C通讯接口 LQFP-48
VK2C24 2.4～5.5V 72seg4com 688 6016 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP-80
超低功耗LCD液晶控制器及驱动系列:
VKL060 2.5～5.5V 15seg4com 偏置电压1/2 1/3 I2C通讯接口 SSOP-24
VKL128 2.5～5.5V 32seg4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-44
VKL144A 2.5～5.5V 36seg4com 偏置电压1/2 1/3 I2C通讯接口 TSSOP-48
VKL144B 2.5～5.5V 36seg4com 偏置电压1/2 1/3 I2C通讯接口 QFN48L (6MM6MM)
静态显示LCD液晶控制器及驱动系列：
VKS118 2.4～5.2V 118seg2com 偏置电压 -- 4线通讯接口 LQFP-128
VKS232 2.4～5.2V 116seg*2com 偏置电压1/1 1/2 4线通讯接口 LQFP-128
永嘉微电/VINKA原厂，工程服务技术支持，主营LCD/LED驱动IC/触摸IC\
内存映射的LED控制器及驱动器：
VK1628 --- 通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52 共阴驱动:10段7位/13段4位 共阳驱动:7段10位 按键:10x2 封装SOP28
VK1629 --- 通讯接口:STB/CLK/DIN/DOUT 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:16段8位 共阳驱动:8段16位 按键:8x4 封装QFP44
VK1629A --- 通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:16段8位 共阳驱动:8段16位 按键:--- 封装SOP32
VK1629B --- 通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:112 共阴驱动:14段8位 共阳驱动:8段14位 按键:8x2 封装SOP32
VK1629C --- 通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:120 共阴驱动:15段8位 共阳驱动:8段15位 按键:8x1 封装SOP32
VK1629D --- 通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:96 共阴驱动:12段8位 共阳驱动:8段12位 按键:8x4 封装SOP32
VK1640 --- 通讯接口: CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:8段16位 共阳驱动:16段8位 按键:--- 封装SOP28
VK1650 --- 通讯接口: SCL/SDA 电源电压:5V(3.0～5.5V) 驱动点阵:8x16共阴驱动:8段4位 共阳驱动:4段8位 按键:7x4 封装SOP16/DIP16
VK1668 ---通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52共阴驱动:10段7位/13段4位 共阳驱动:7段10位 按键:10x2 封装SOP24
VK6932 --- 通讯接口:STB/CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128共阴驱动:8段16位17.5/140mA 共阳驱动:16段8位 按键:--- 封装SOP32
VK16K33 --- 通讯接口:SCL/SDA 电源电压:5V(4.5V～5.5V) 驱动点阵:128/96/64 共阴驱动:16段8位/12段8位/8段8位 共阳驱动:8段16位/8段12位/8段8位按键:13x3 10x3 8x3 封装SOP20/SOP24/SOP2
