OpenCV中绘制模拟时钟显示当前时间

「这是我参与11月更文挑战的第27天,活动详情查看:2021最后一次更文挑战

前言

在本篇中,将利用绘图函数,学习如何在实战项目中使用绘图,绘制模拟时钟显示当前时间。

模拟时钟外观

结合 OpenCV 中的绘图函数(例如,cv2.line()cv2.circle()cv2.putText() 等),以渲染更高级的绘图,同时更好的理解和实际运用所了解的绘图函数。为了将所有绘图函数进行综合运用,构建一个模拟时钟来显示当前时间——包括时针、分针和秒针。

为了实现上述需求,编写 clock_appearance.py 脚本。clock_appearance.py 脚本使用 cv.line()cv.circle()cv2.putText() 绘制模拟时钟,首先绘制静态时钟外观,我们需要两个包含固定坐标的数组(至于这些数组是如何计算得到的,将在下一小节中介绍):

hours_orig = np.array([(620,320), (580, 470), (470, 580), (320, 620), (170, 580), (60, 470), (20, 320), (60, 170), (169, 61), (319, 20), (469, 60), (579, 169)])
hours_dest = np.array([(600,320), (563, 460), (460, 562), (320, 600), (180, 563), (78, 460), (40, 320), (77, 180), (179, 78), (319, 40), (459, 77), (562, 179)])
复制代码

这些数组是渲染小时刻度所必需的,因为它们定义了时钟每小时的刻度线条。数组定义完成后,将这些刻度进行绘制:

for i in range(0, 12):
    cv2.line(image, array_to_tuple(hours_orig[i]), array_to_tuple(hours_dest[i]), colors['black'], 3)
复制代码

此外,还应该绘制了一个大圆圈,对应于模拟时钟表盘的形状:

cv2.circle(image, (320, 320), 310, colors['black'], 8)
复制代码

最后,在时钟内绘制文本,进行个性化定制:

cv2.rectangle(image, (150, 175), (490, 270), colors['dark_gray'], -1)
cv2.putText(image, "Mastering OpenCV 4", (150, 200), 1, 2, colors['light_gray'], 1, cv2.LINE_AA)
cv2.putText(image, "with Python", (210, 250), 1, 2, colors['light_gray'], 1, cv2.LINE_AA)
复制代码

一旦在图像中绘制了这些静态信息,我们将其复制到 image_original 图像中:

image_original = image.copy()
复制代码

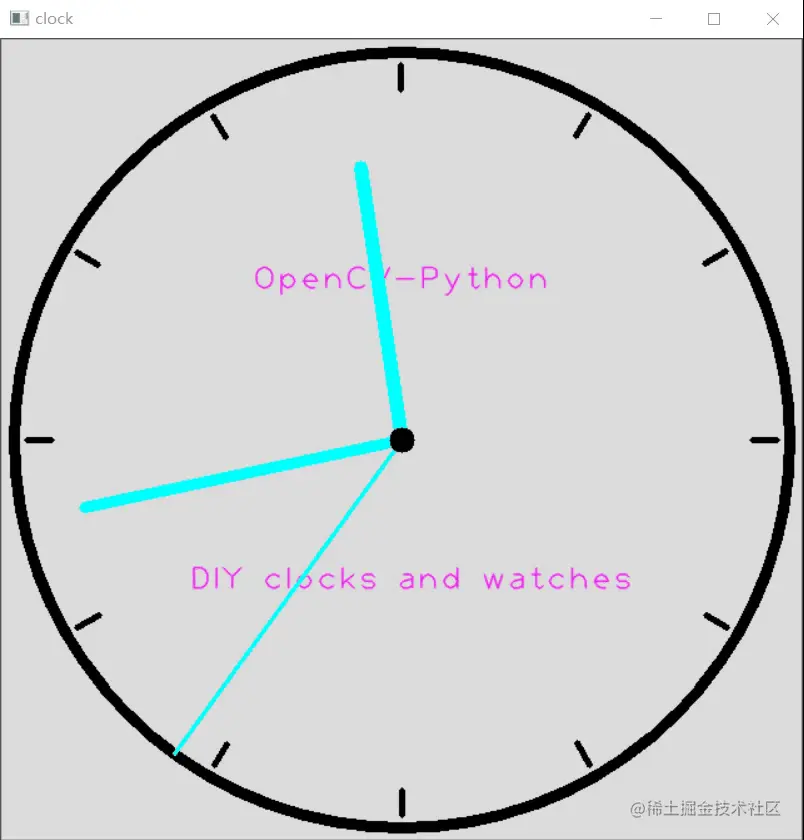

在下图中,可以看到模拟时钟的外观:

模拟时钟的外观

计算时针刻度 hours_orig 和 hours_dest 数组

为了计算计算时针刻度 hours_orighours_dest 数组,我们编写 clock_hours.py 计算 hours_orighours_dest 数组的固定坐标。为了计算小时刻度的 (x, y) 坐标,我们使用圆的参数方程:

{x=x0+rcos(t),0t2πy=y0+rsin(t),0t2π\begin{cases} x=x_0+r*cos(t), & \text{$0 \le t \le 2\pi$} \\ y=y_0+r*sin(t), & \text{$0 \le t \le 2\pi$} \end{cases}

按照上述公式计算从 0 度开始每隔 30 度为一个时针刻度,共 12 个点 P(x, y) 的坐标( 0306090120150180210240270300330 ),为了获取两个端点的坐标,我们具有两个不同的半径。这样,我们就可以得到时针刻度线的坐标:

radius = 300
center = (320, 320)

for x in (0, 30, 60, 90, 120, 150, 180, 210, 240, 270, 300, 330):
    x_coordinate = center[0] + radius * math.cos(x * 3.14 / 180)
    y_coordinate = center[1] + radius * math.sin(x * 3.14 / 180)
    print("x: {} y: {}".format(round(x_coordinate), round(y_coordinate)))

print("----------------------")

for x in (0, 30, 60, 90, 120, 150, 180, 210, 240, 270, 300, 330):
    x_coordinate = center[0] + (radius - 20) * math.cos(x * 3.14 / 180)
    y_coordinate = center[1] + (radius - 20) * math.sin(x * 3.14 / 180)
    print("x: {} y: {}".format(round(x_coordinate), round(y_coordinate)))
复制代码

使用模拟时钟显示当前时间

得到表盘外观后,接下来就要使用模拟时钟显示当前时间:

  1. 从当前时间获取小时、分钟和秒:
    date_time_now = datetime.datetime.now()
    time_now = date_time_now.time()
    hour = math.fmod(time_now.hour, 12)
    minute = time_now.minute
    second = time_now.second
    复制代码
  2. 将时、分和秒都转换为角度,用于接下来指针线段的绘制:
    second_angle = math.fmod(second * 6 + 270, 360)
    minute_angle = math.fmod(minute * 6 + 270, 360)
    hour_angle = math.fmod((hour*30) + (minute/2) + 270, 360)
    复制代码
  3. 绘制与时针、分针和秒针对应的线段:
    second_x = round(320 + 310 * math.cos(second_angle * 3.14 / 180))
    second_y = round(320 + 310 * math.sin(second_angle * 3.14 / 180))
    cv2.line(image, (320, 320), (second_x, second_y), colors['cyan'], 2)

    minute_x = round(320 + 260 * math.cos(minute_angle * 3.14 / 180))
    minute_y = round(320 + 260 * math.sin(minute_angle * 3.14 / 180))
    cv2.line(image, (320, 320), (minute_x, minute_y), colors['cyan'], 8)

    hour_x = round(320 + 220 * math.cos(hour_angle * 3.14 / 180))
    hour_y = round(320 + 220 * math.sin(hour_angle * 3.14 / 180))
    cv2.line(image, (320, 320), (hour_x, hour_y), colors['cyan'], 10)
    复制代码
  4. 最后绘制一个小圆圈作为三根指针的连接点:
    cv2.circle(image, (320, 320), 10, colors['dark_gray'], -1)
    复制代码

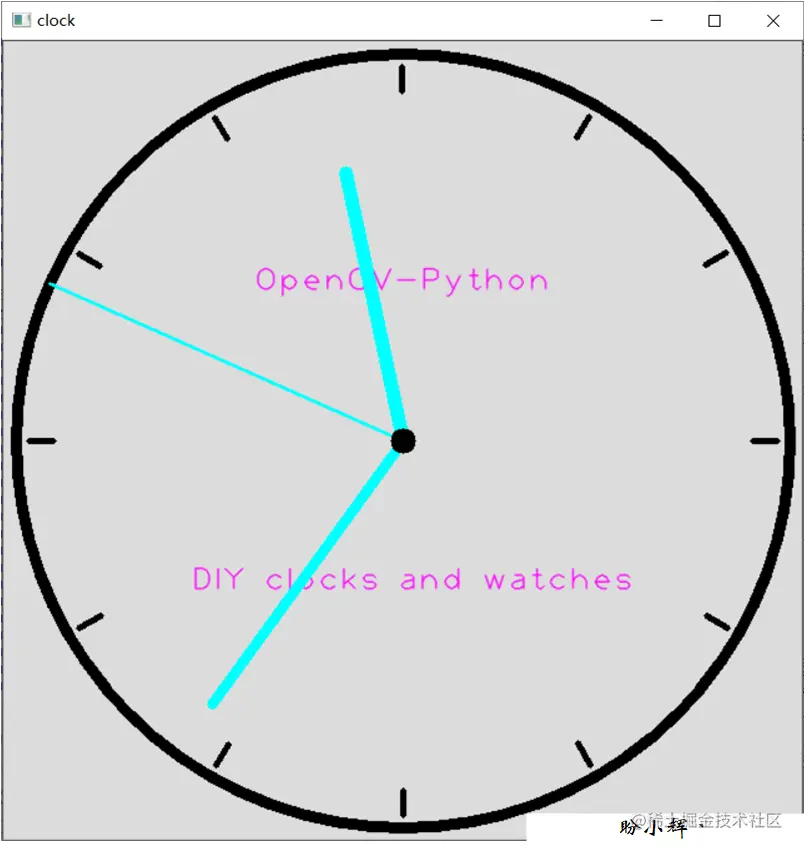

运行代码可以看到绘制的模拟时钟可以正确显示当前时间:

模拟时钟显示当前时间
