FPGA IIC 时序

333 阅读1分钟

1 IIC 读写时序

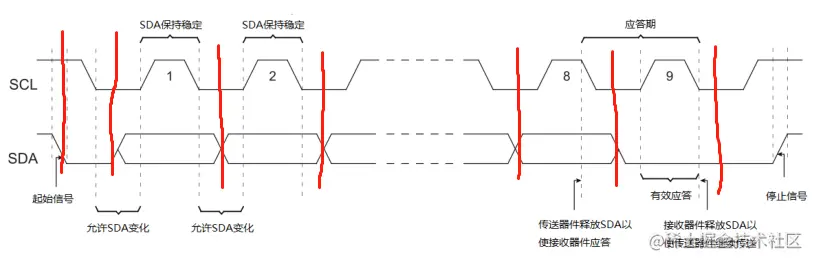

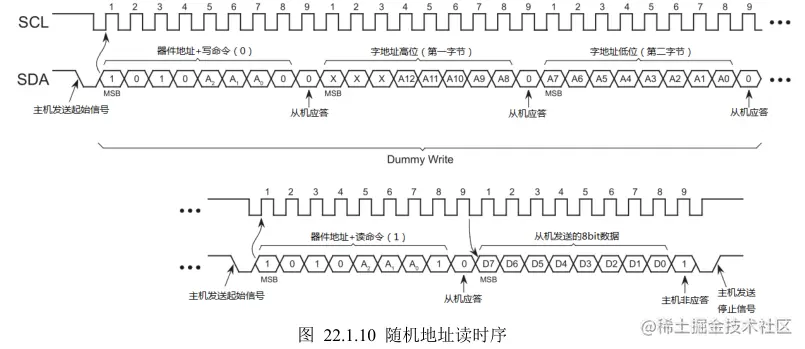

  • SCL低电平中心位置,进行SDA变化 image.png image.png image.png

2 IIC驱动时钟设计

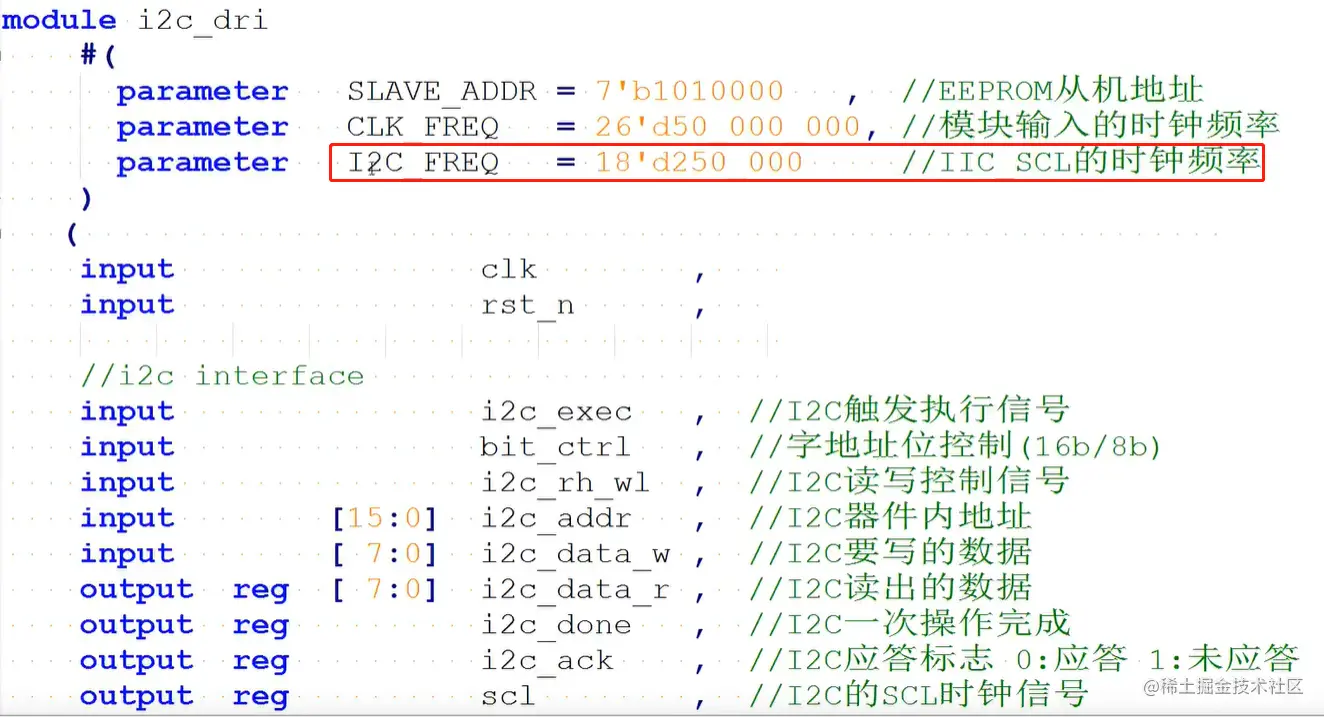

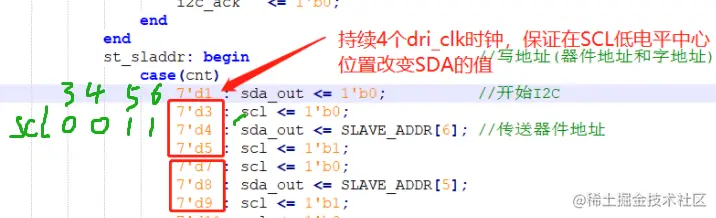

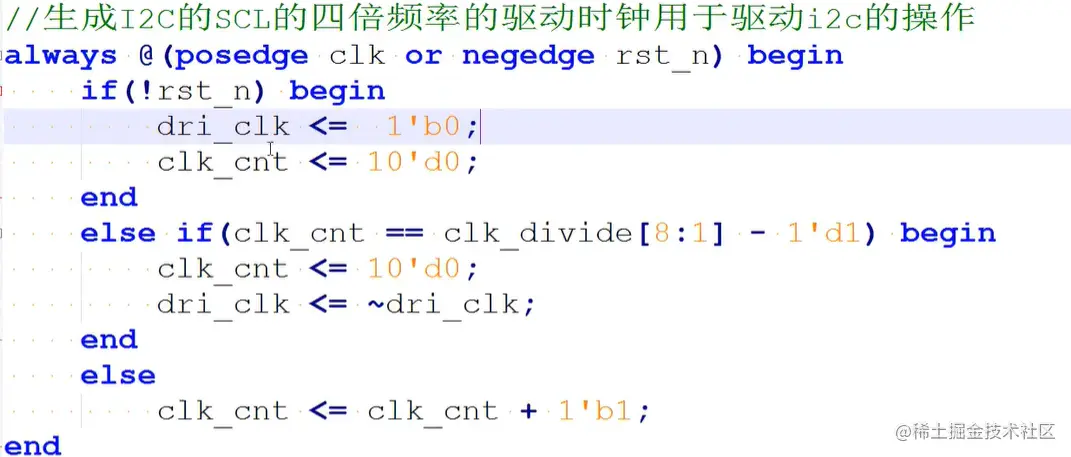

  • dri_clk 4分频主要是为了保证SCL低电平中心位置,进行SDA变化,所以SCL低电平一般维持两个 dri_clk周期

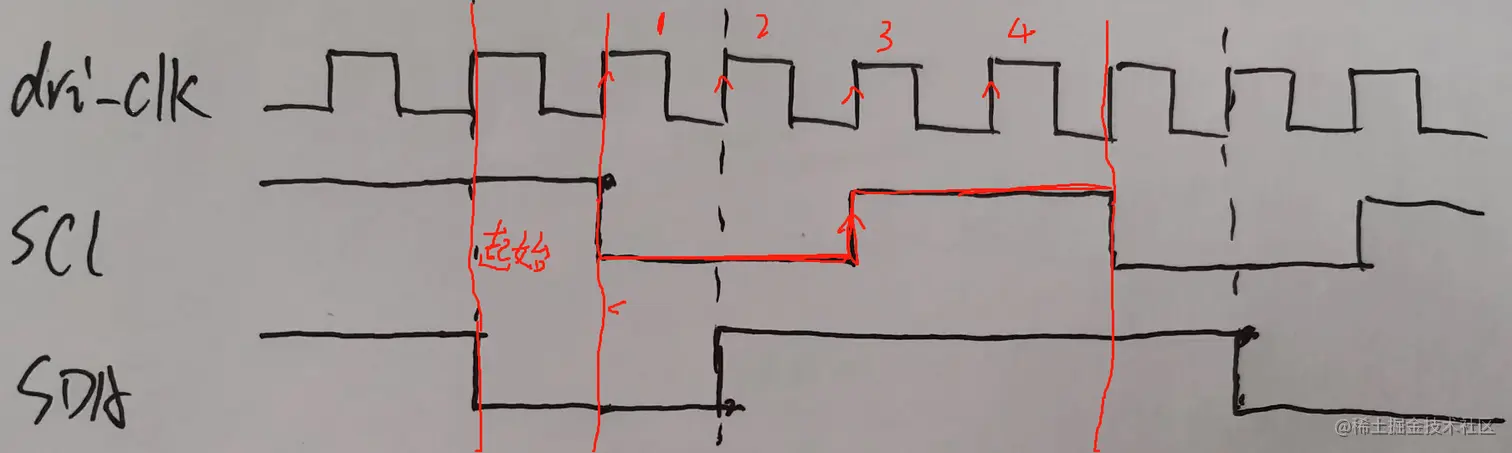

  • 核心在于操控SCl变化,及采样点 image.png image.png image.png image.png

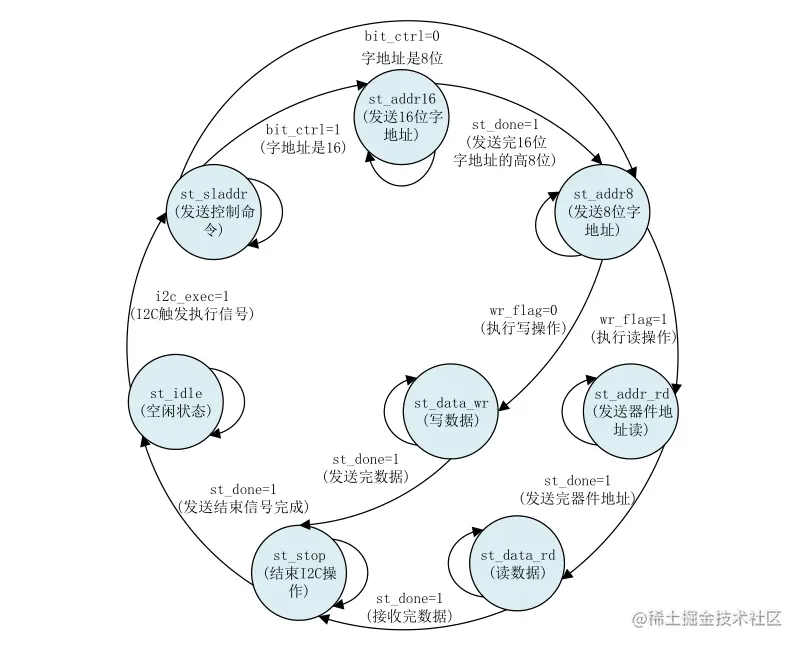

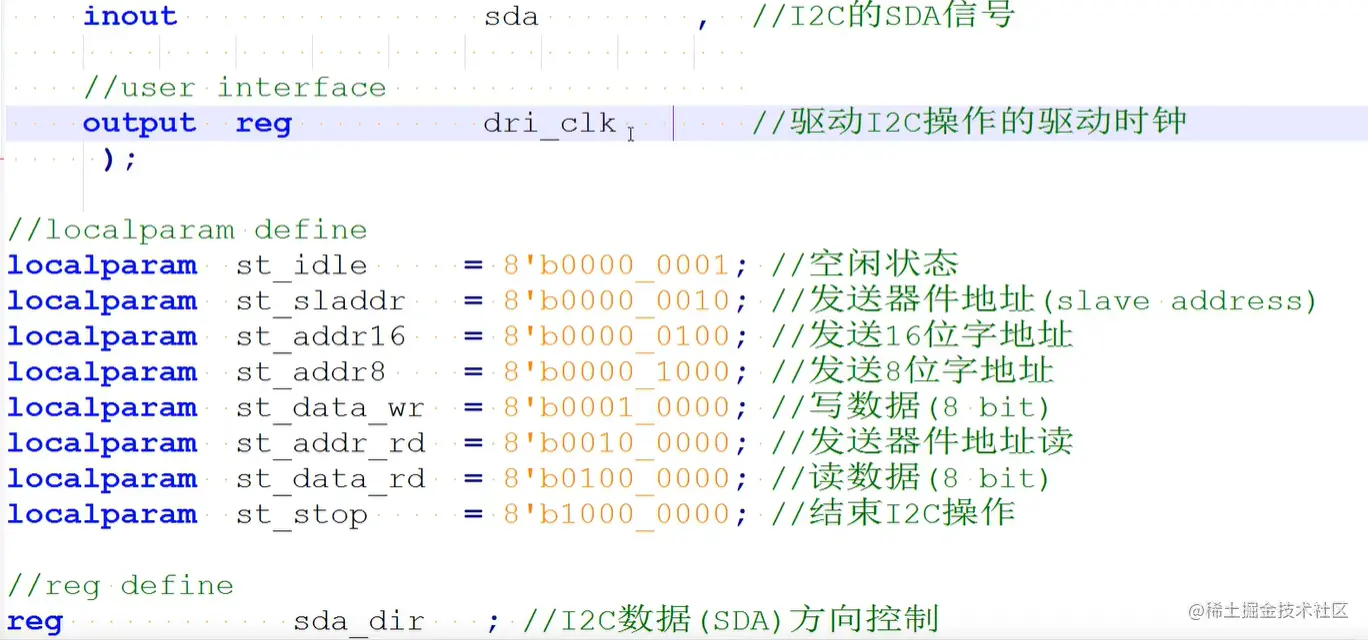

3 状态机设计

  • dri_clk 4分频主要是为了保证SCL低电平中心位置,进行SDA变化,所以SCL低电平一般维持两个 dri_clk周期
  • 核心在于操控SCl变化,及采样点 image.png image.png image.png image.png image.png
