Mach-O
1. Mach-O简介
- Mach-O(Mach Objcect)是
macOS、iOS、iPadOS存储程序和库的⽂件格式。对应系统通过应用⼆进制接口 (application binary interface，缩写为ABI)来运行该格式的文件。 - Mach-0 格式用来替代
BSD系统的a.out格式。Mach-O文件格式保存了在编译、链接过程中产生的机器代码和数据，从而为静态链接和动态链接的代码提供了单一的文件格式
2. Mach-O的构建
这里直接使用Xcode来构建：
1. 生成.app文件

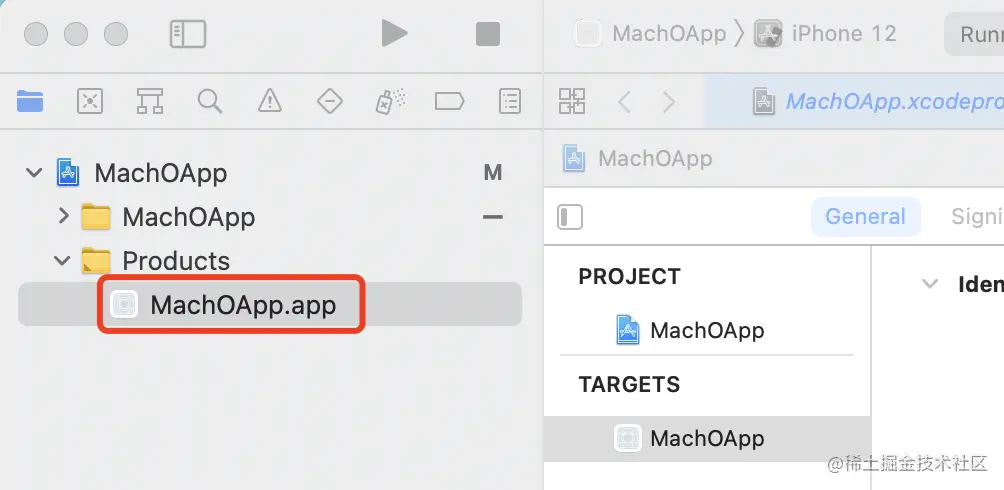

当通过Xcode运行项目时，会在Products目录下生成.app文件；如下图：
2. 查看Mach-O

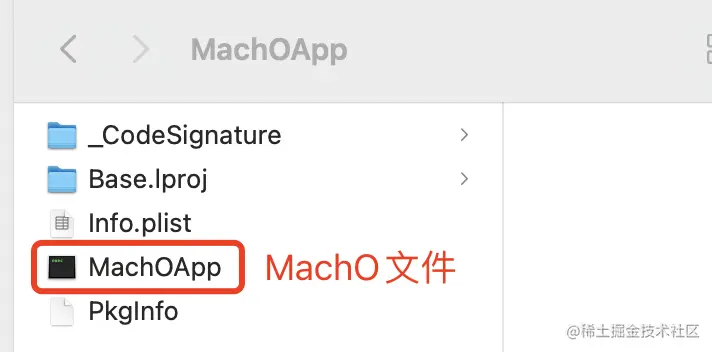

在 Finder 中找到 MachOApp.app，右键显示包内容，可看到如下结果：

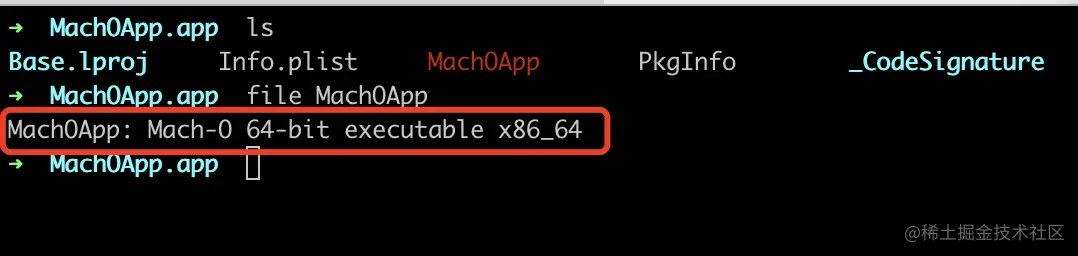

通过 file 命令来查看MachOApp文件类型（这里用的模拟器，所以是x86_64架构。）：
3. Mach-O组成
1. Mach-O 结构图：
从图中可以看出Mach-O主要分为三大部分：Mach Header、Load Command、Data(__TEXT、__DATA、符号表)
2. Mach Header
Mach Header 里有 Mach-O 的CUP信息，以及Load Command的信息。可以使用 otool 或 objdump 命令来查看
-
otool命令：
otool -v -h MacOApp -
objdump命令：

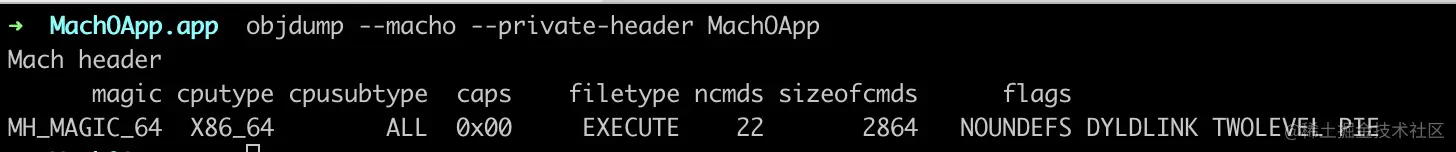

objdump --macho --private-header MachOApp -
结果如下：
3. Load Command

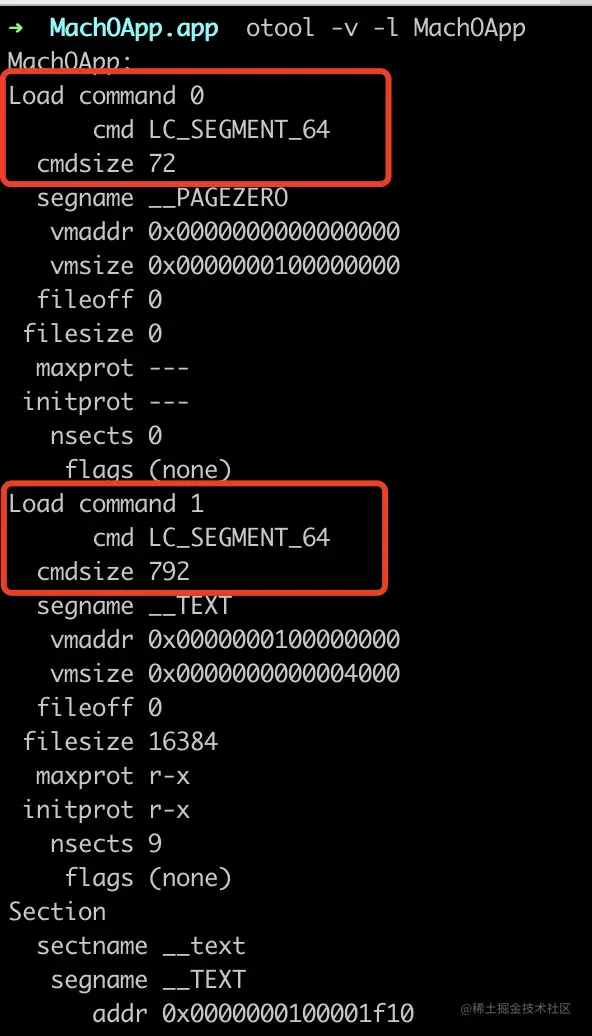

Load Command 包含 Mach-O里的命令类型信息，名称和二进制文件的位置（类似一本书的目录）。同样可以使用 otool 或 objdump 命令来查看
- otool：
otool -v -l a.out - objdump:
objdump --macho --private-headers MachOApp(注意这里是 headers) - 结果如下：
4. Data
Data由Segment的数据组成，是Mach-O占比最多的部分，有代码有数据，比如符号表（类似一本书的具体内容）。Data共三个Segment，__TEXT、__DATA、__LINKEDIT。其中__TEXT和__DATA对应一个或多个Section，__LINKEDIT没有Section，需要配合LC_SYMTAB来解析symbol table和string table。这些里面是Mach-O的主要数据。- 使用
xcrun size命令来查看Data内容的分部- xcrun size 命令：

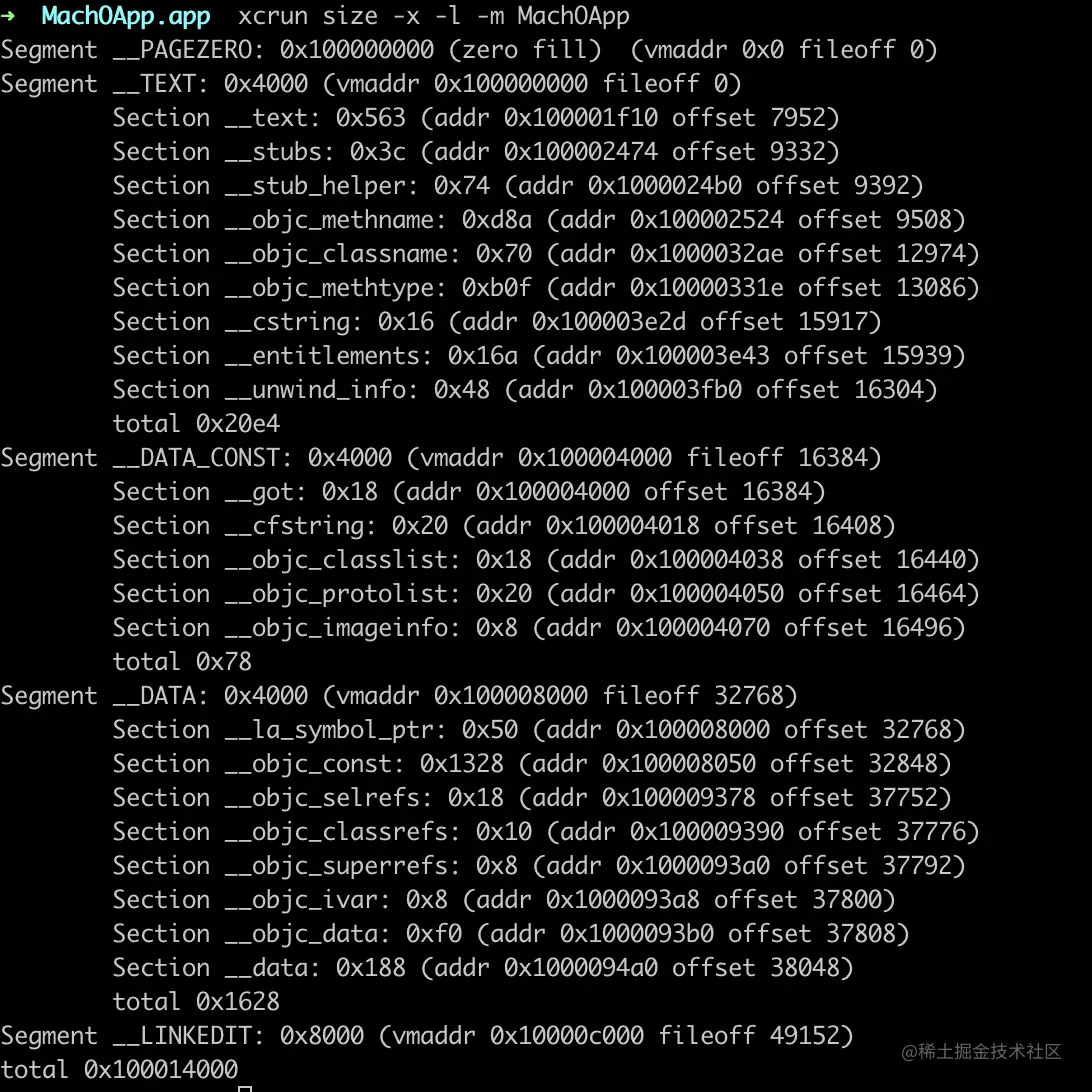

xcrun size -x -l -m MachOApp - 结果如下：
可以看到
__objc前缀的都是Objective-C相关的
- xcrun size 命令：
链接器
连接器的本质
- 链接的本质就是吧多个目标文件组成一个文件
1. 目标文件、最终文件生成的过程

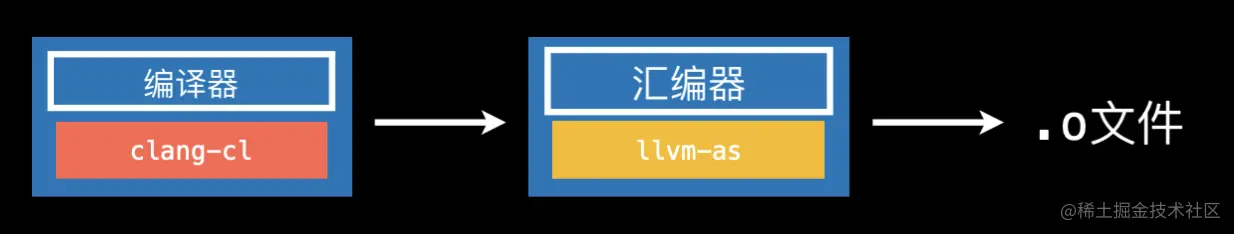

1.1 目标文件
- 链接器
llvm_ld并没有被执行 - 目标文件不会包含
Unix程序在被装载和执行时所必须包含的信息

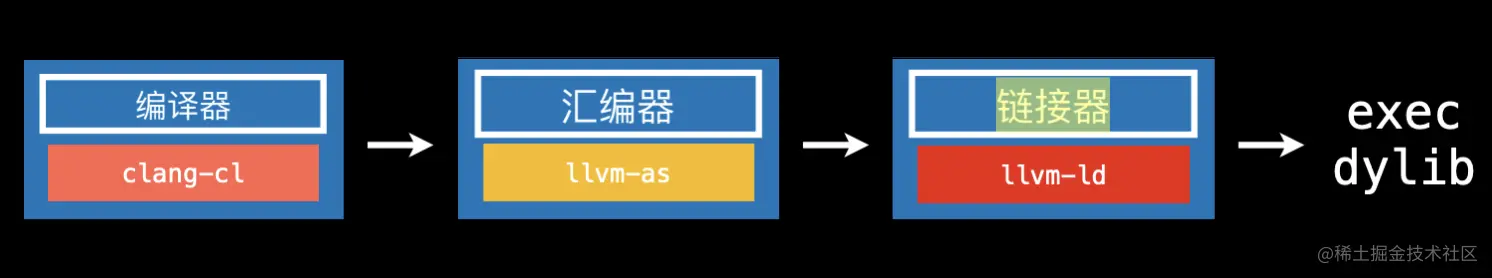

1.2 最终文件
2. 代码辅助

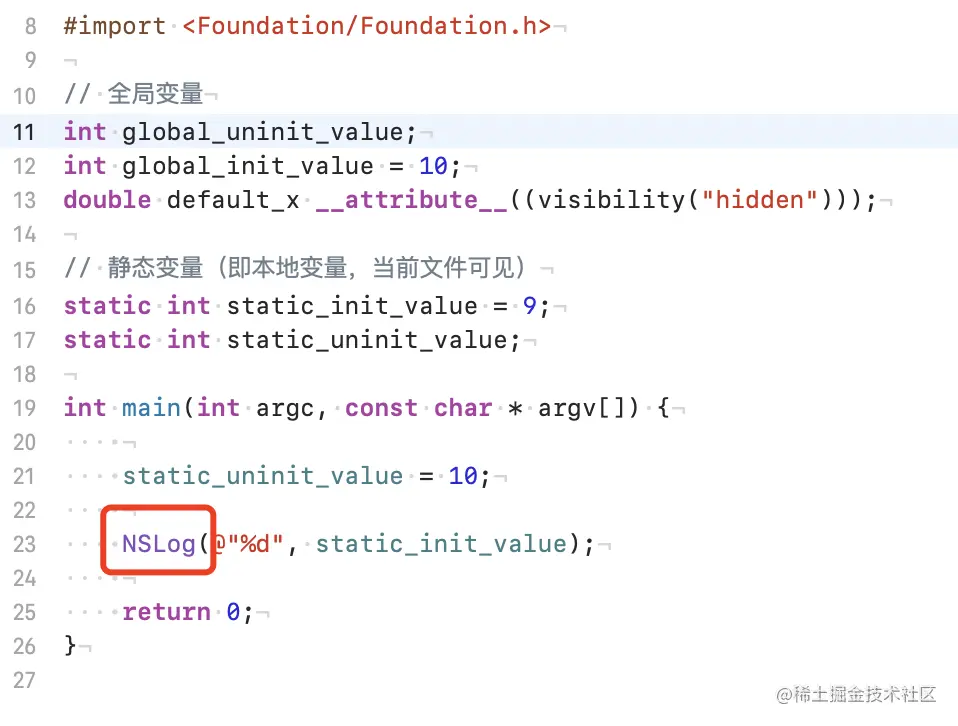

在 main.m 文件中写如下代码：
// 全局变量
int global_uninit_value;
int global_init_value = 10;
double default_x __attribute__ ((visibility("hidden")));
// 静态变量（即本地变量，当前文件可见）
static int static_init_value = 9;
static int static_uninit_value;
int main(int argc, const char * argv[]) {
static_uninit_value = 10;
NSLog(@"%d", static_init_value);
return 0;
}

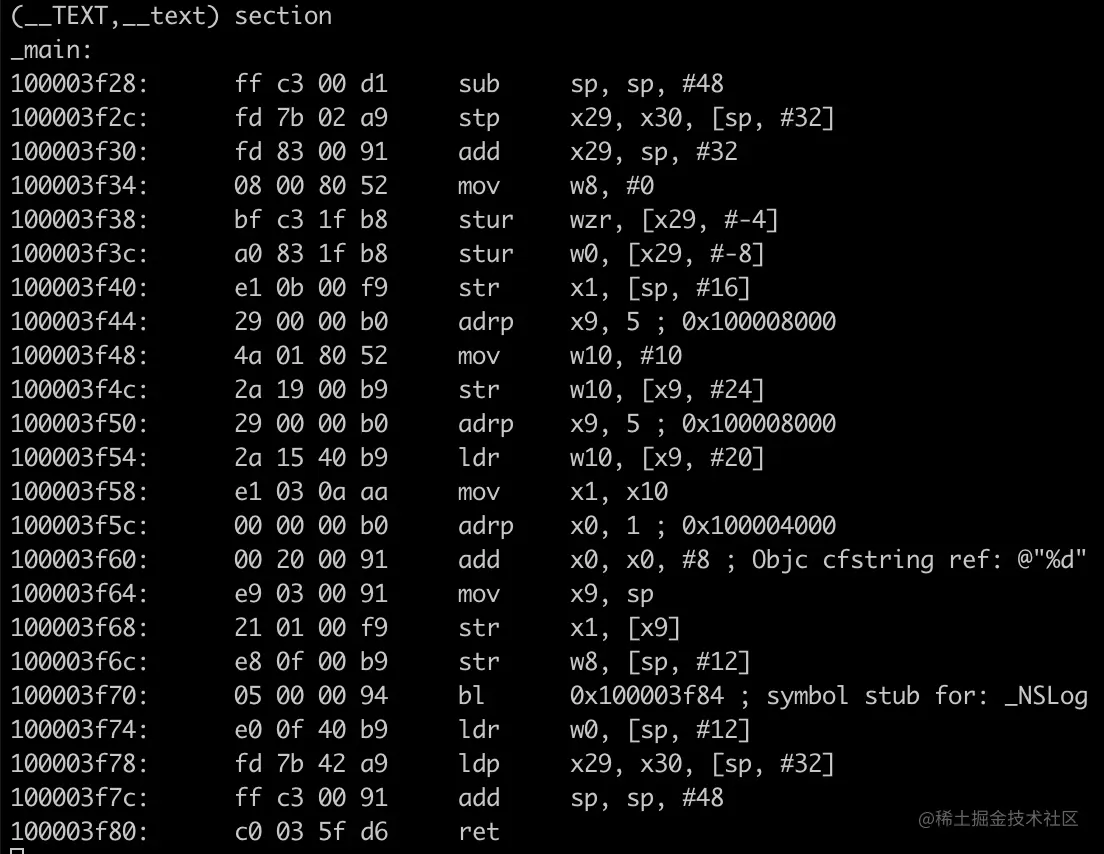

然后运行项目，得到项目的 MachO 文件，在查看MachO文件中__TEXT。通过命令：objdump --macho -d ${MACHO_PATH}(这里用的M1的本，所以汇编是arm架构的)
和上面的比较发现多了很多东西，如：NSLog此时变成了一条指令 bl（跳转指令）地址 0x100003f84
也就是说在编译的时候：
* 把能变成汇编的先变成回汇编，即 机器码。
* 把属性转成符号，进行归类然后放入重定位符号表(重定位符号表就是放.m/.o用到的API)
* .o -> 连接器 -> 一张表 -> 可执行文件exec
之所以要放入重定位符号表，是因为在生成.o文件时，其地址还没虚拟化，连接器在进行链接时，会对重定位符号表 进行 合并。
通过上面我们可知 链接 就是 处理目标文件的符号的过程
符号（Symbol）
通过指令objdump --macho --syms ${MACHO_PATH}来查看符号表
下面对这些符号进行了总结：
l：locol 本地符号g：global 全局符号d：Debug 符号o：DataF：Function
按功能分：
| Type | 说明 |
|---|---|
| f | file |
| F | Function |
| O | Data |
| d | Debug |
| ABS | Absolute |
| COM | Common |
| UND | ? |
按符号种类分：
| Symbol Type | 说明 |
|---|---|
| U | undefined(未定义) |
| A | Absolute(绝对符号) |
| T | text section symbol(__TEXT.__text) |
| D | data section symbol(__DATA.__data) |
| B | bss section symbol(__DATA.__bss) |
| C | common symbol(只能出现在MH_OBJECT类型的Mach-O文件中) |
| - | debugger symbol table |
| S | 除了上面所述的，存放在其它section的内容，例如：未初始化的全局变量存放在（__DATA.__common）中 |
| I | indirect symbol(符号信息相同，代表同一符号) |
| u | 动态共享库中的小写u表示一个未定义引用对同一个库中另一个模块中私有外部符号 |
1. 导入、导出符号
我们知道 NSLog是Foundation框架内的（下图23行）；对main.m来说是导入了NSLog符号，对Foundation来说是导出了NSLog符号，让其它地方使用（导出符号有是全局符号）
通过命令objdump --macho -exports-trie ${MACHO_PATH}来查看main.m中的导出符号。结果如下图：
我们看到有
导出符号有4个，它们正好对应上面打印符号表中的4个‘g’标识的符号。这正好说明全局符号默认为导出符号，可以在其它地方使用。

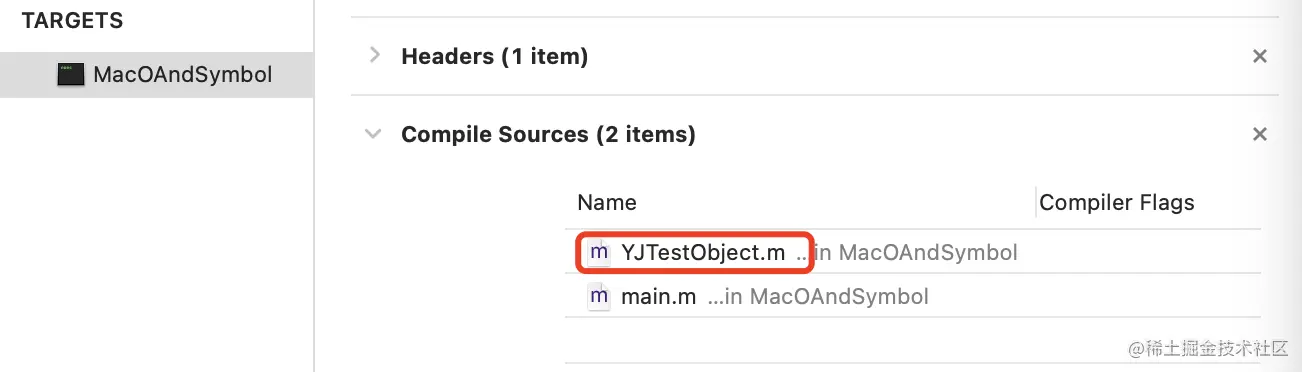

下面我们创建一个OC类，再查看其导出符号(这里创建了YJTestObject，并添加到编译源中)

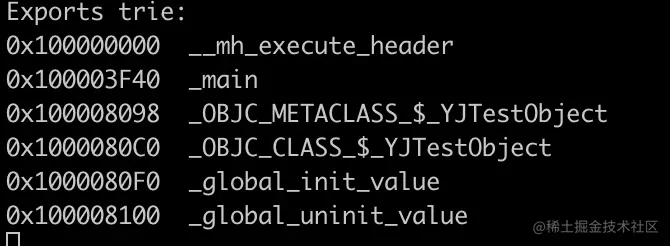

再次通过命令objdump --macho -exports-trie ${MACHO_PATH}来查看main.m中的导出符号。结果如下图：
OC类默认为导出符号
间接符号表
我们知道动态库是在运行时加载，也就意味着在编译、链接阶段只需要提供动态库符号（导出）就可以了。间接符号表中存放的就是项目中使用到的动态库中的导出符号。

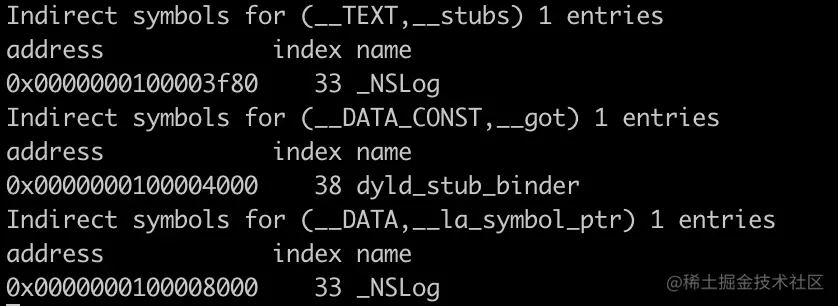

下面通过命令objdump --macho --indirect-symbols ${MACHO_PATH}来查看间接符号表:
这里就只认识
NSLog，这个是Foundation提供的导出符号
总结
-
全局符号默认导出符号，可供外界使用 -
间接符号不能删除，即动态库全局符号不能删除，在strip动态库时，不能strip全局符号 -
OC类在编译时都会默认为导出符号，那么我们在写OC动态库时，是否可以改变默认的导出为不导出从而使动态库的体积变小些？答案是可以的- 通过设置 Other Linker Flags 来实现：

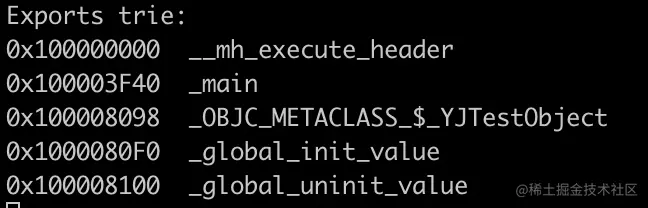

OTHER_LDFLAGS=$(inherited) -Xlinker -unexported_symbol -Xlinker _OBJC_CLASS_$_YJTestObject - 再次查看导出符号表:
发现这次没有
_OBJC_CLASS_$_YJTestObject了，相同的方法可以指定其它符号也不导出
- 通过设置 Other Linker Flags 来实现：
2. Weak Symbol
Weak Symbol分两种：
-
Weak Reference Symbol：表示此未定义符号是弱引用。如果动态链接器找不到该符号的定义，则将其设置为0。链接器会将此符号设置弱链接标志。 -
Weak defintion Symbol：表示此符号为弱定义符号。如果静态链接器或动态链接器为此符号找到另一个(非弱)定义，则弱定义将被忽略。只能将合并部分中的符号标记为弱定义。
2.1 Weak Reference Symbol

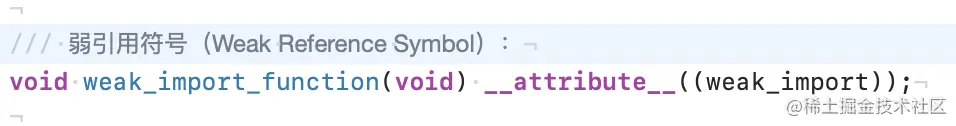

使用**__attribute__** ((weak_import))来标识弱引用符号(这里还只是声明，没有定义)

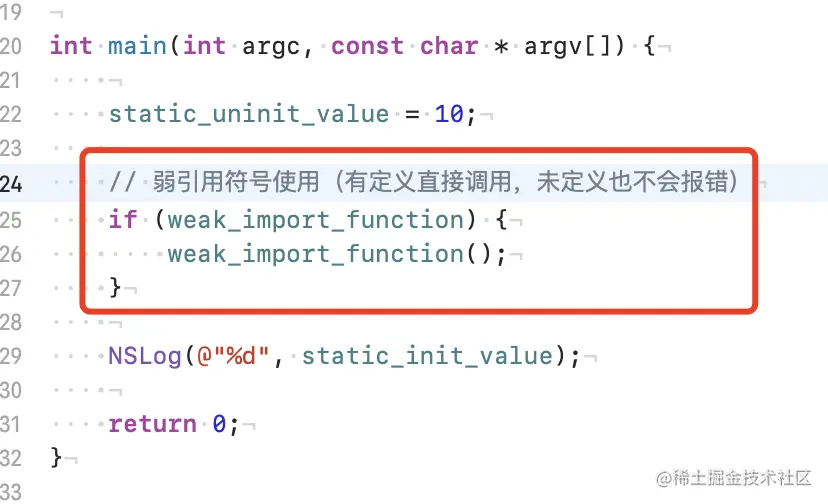

代码中应用：
运行项目发现报错了:
这里为什么会报错呢？因为：我们在说
编译链接原理的时候说过，符号怎么来查找的呢？我们在WeakImportSymbol.h写了声明，在main函数中使用，就是用的API，但是在链接的时候，我们需要知道符号具体的地址在什么地方，否则提示找不到
我们可以告诉链接器，我这个符号是动态链接的，不需要管它的具体位置即使它是弱引用的，到时候dyld运行起来，自己会查找的
通过-U参数来告诉连接器指定符号没有定义是可以的：
OTHER_LDFLAGS=$(inherited) -Xlinker -U -Xlinker _weak_import_function
再次运行发现ok了，那么这个有什么用处呢？比如：我们可以判断其它库里，有没有这个符号，有这个符号我就调用，没有这个符号我就不调用。还有个用途就是在动态库上，我们可以将整个动态库文件声明成一个弱引用，这个有什么好处呢？也就意味着如果你这个库没有导入的话，也不会报动态库找不到的错误。
2.2 Weak defintion Symbol

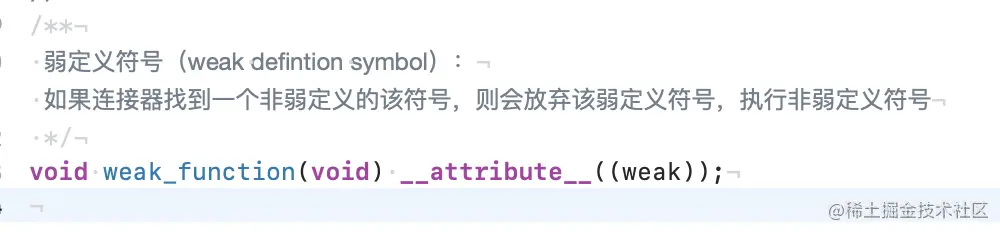

使用**__attribute__** ((weak))来标识弱定义
上面我们讲到，弱定义符号：
如果链接器找到另一个非弱定义，则弱定义将被忽略，下面通过代码来看看具体效果：
正常情况下，由于方法名相同，运行应该会报错，但是由于这个方法被弱定义，此时编译不会报错

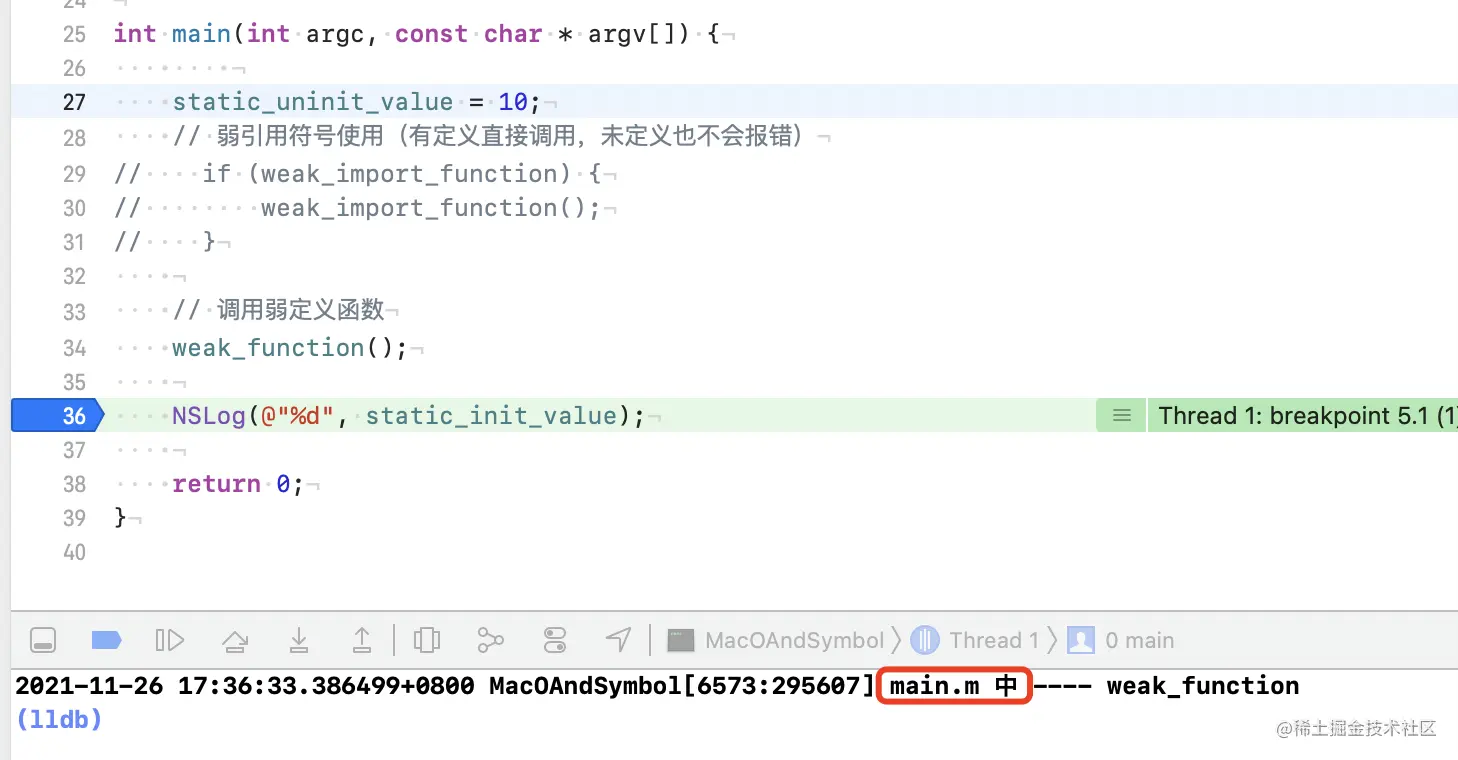

在main函数中调用，看输出结果：
我们看到输出结果是执行 main.m 中定义的 weak_function方法，并没有执行WeakSymbol.m中的weak_function，也就是上面说的链接器为此符号找到了非弱定义，则弱定义自动忽略
3. 重新导出符号
当我们NSLog在main函数中使用，当我想让其它项目使用这个main.m时，也能够使用NSLog，这就需要我们对NSLog进行重新导出（其实在Foundation中已经对NSLog做了重新导出，否则外界是无法使用的）
当我们重新导出NSLog，需要对间接符号的符号起别名,通过命令OTHER_LDFLAGS=$(inherited) -Xlinker -alias -Xlinker _NSLog -Xlinker _YJ_NSLog起别名：

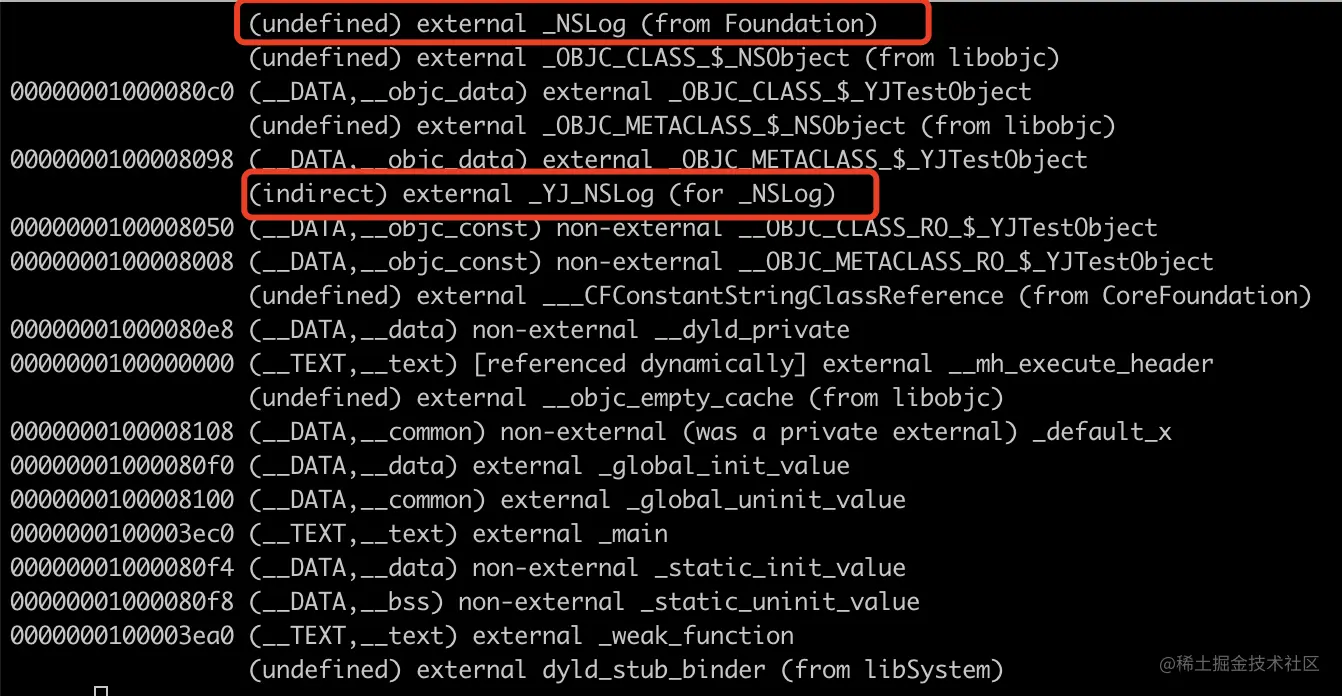

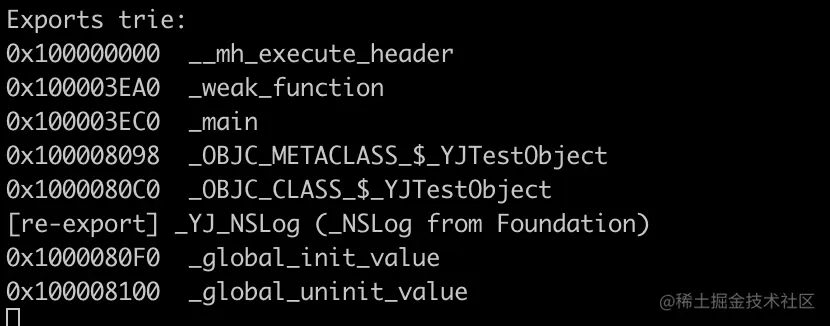

我们看到这个YJ_NSLog变成了NSLog的别名，我们再看下导出符号表符号:
作用：在我们的动态库中链接另一个动态库的时候，其中一个动态库对你链接的程序是不可见的，我们就可以用这种重新导出方式让这个动态库可见，可以让一个符号可见，也可以让一个动态库可见
总结
通过上面的符号可以知道一下几点：
- 间接符号表中的符号不能删除，意味着
动态库中的全局符号不能删除，也就说明在strip动态库时，不能strip全局符号 静态库是.o文件合计以及重定位符号表，由于重定位符号不能删除，所以只能strip .o 文件中的调试符号
扩展
代码优化的三个阶段
-

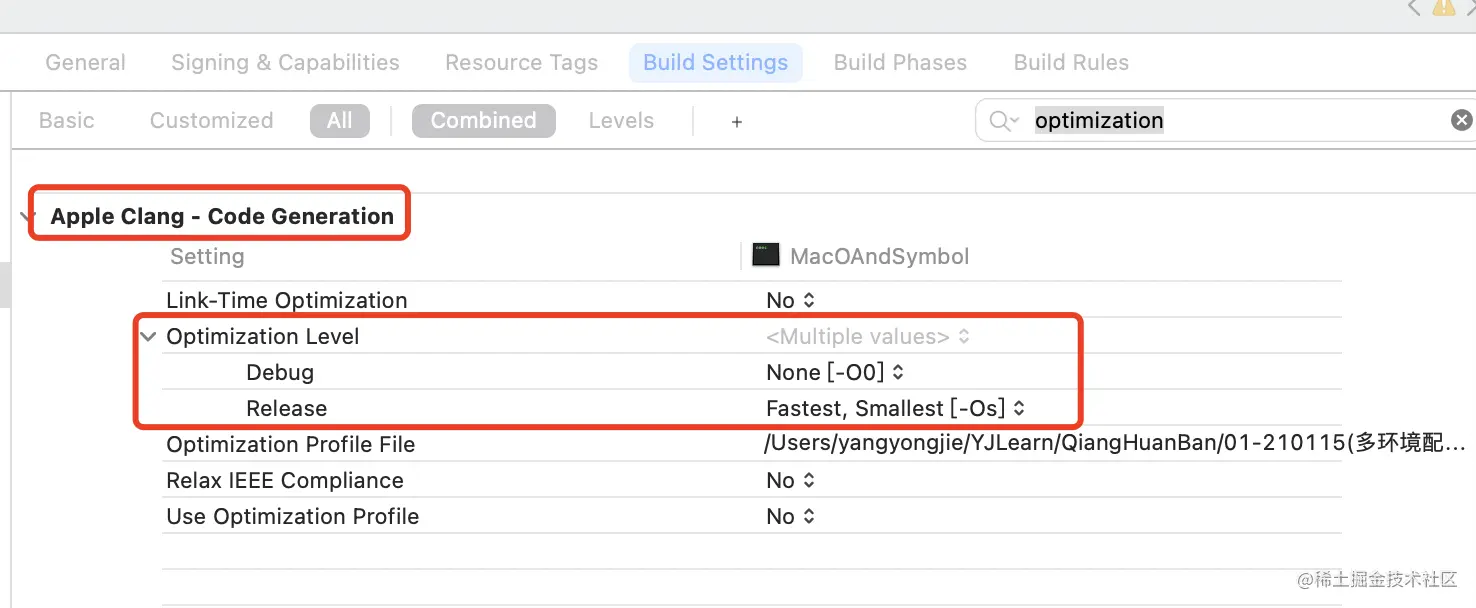

生成目标文件时
-

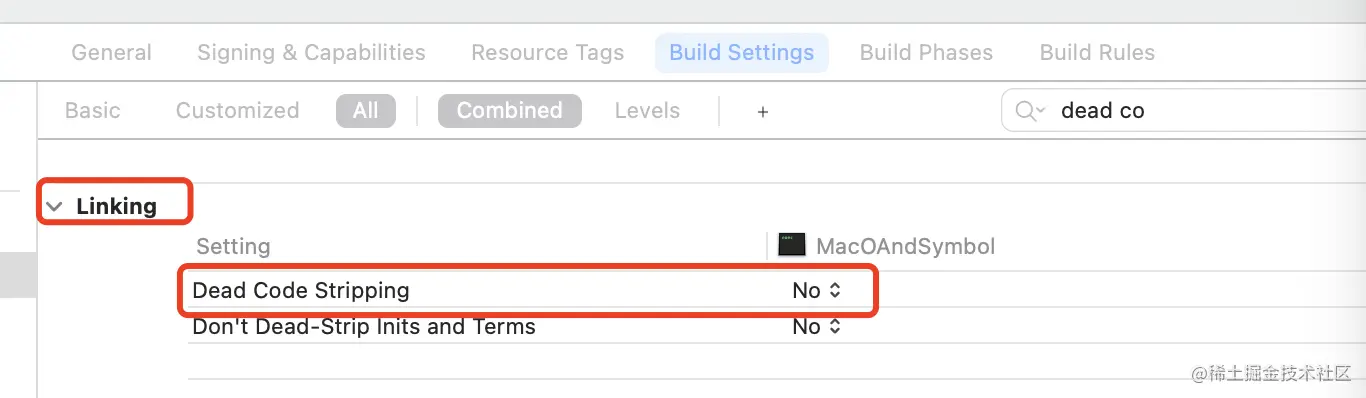

dead code strip（死代码剥离）链接时
-
strip 剥离符号（操作MacO）
