HDMI

技术洞察TIC
139 阅读1分钟

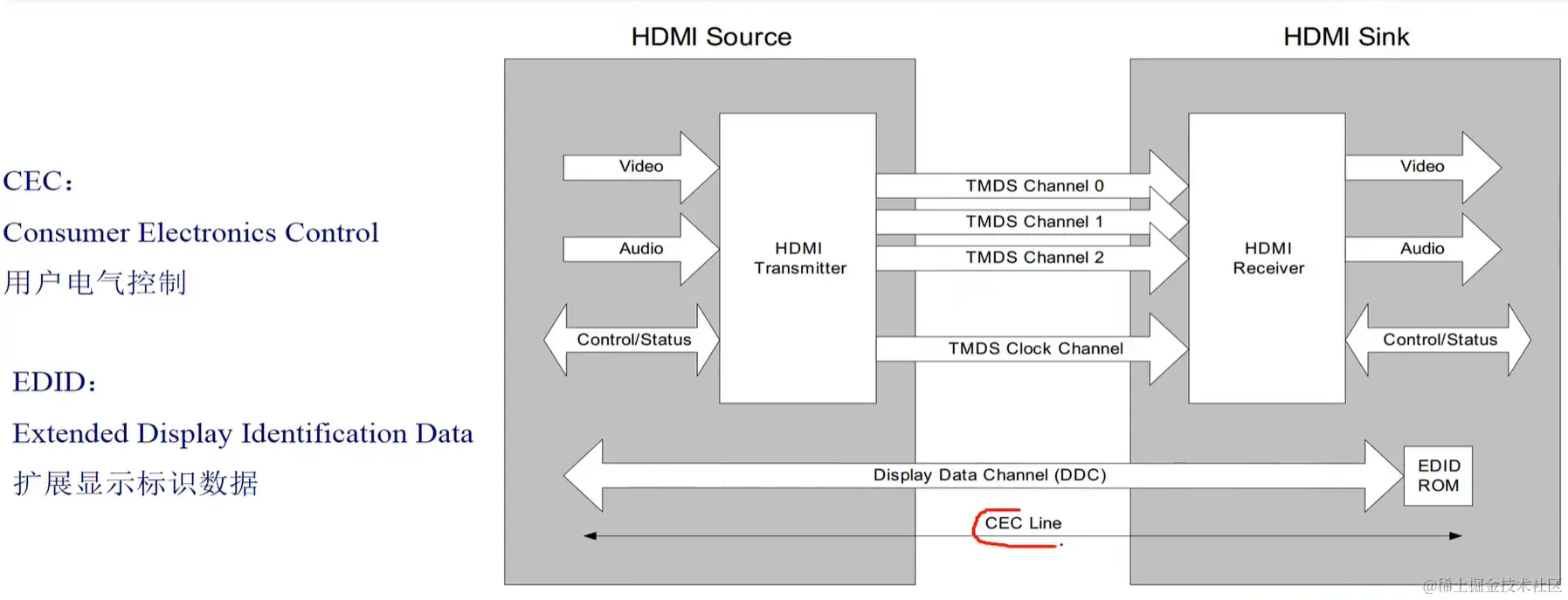

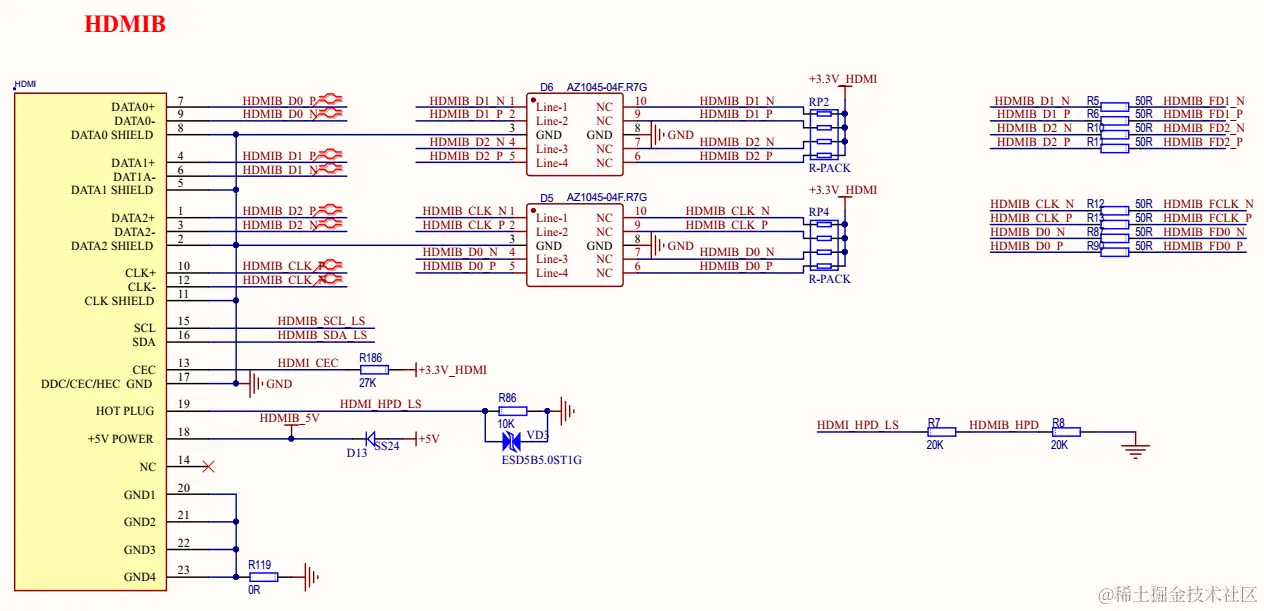

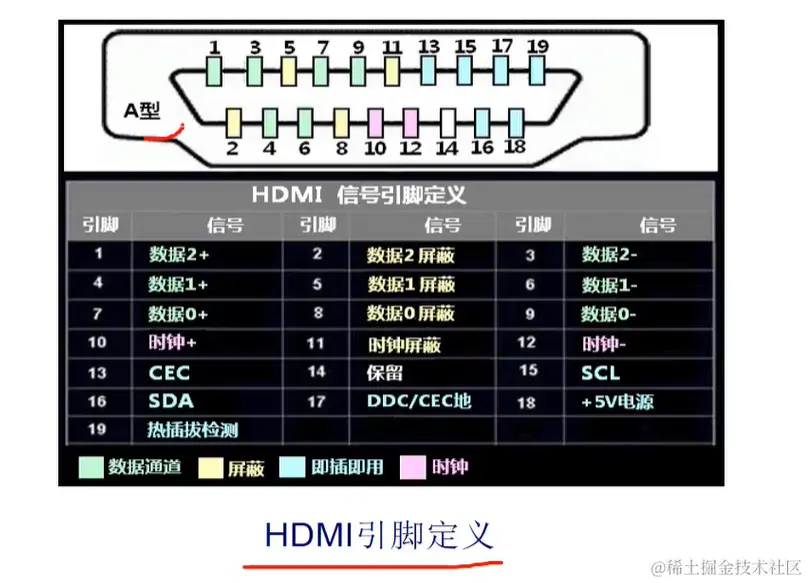

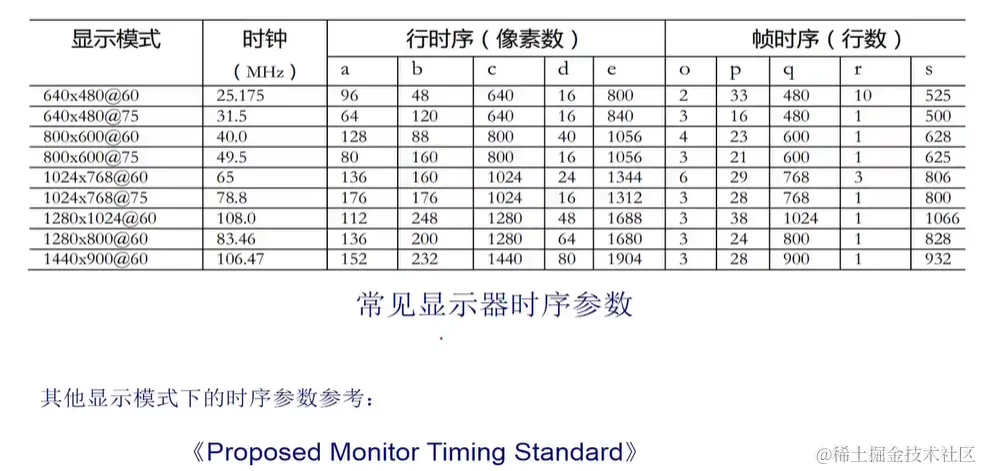

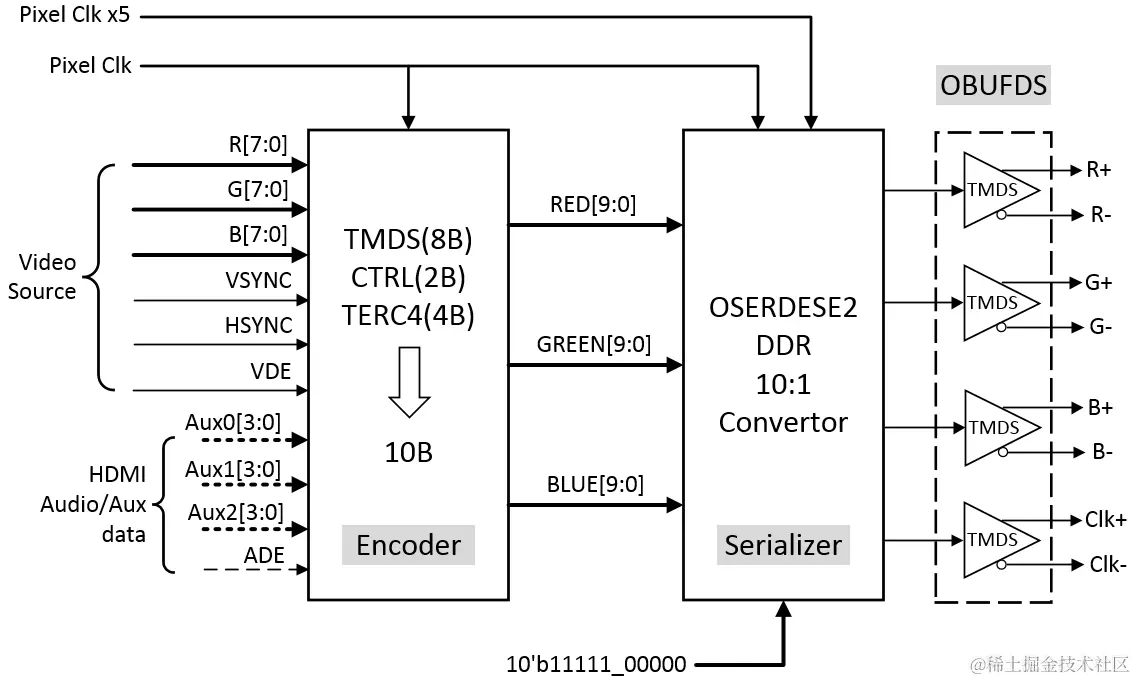

1 基础原理

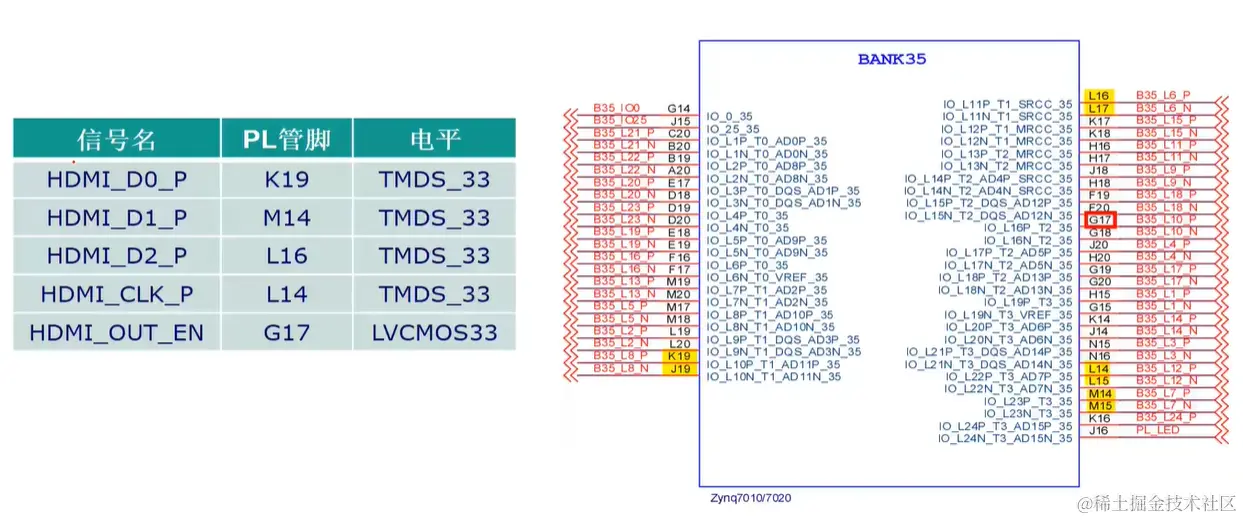

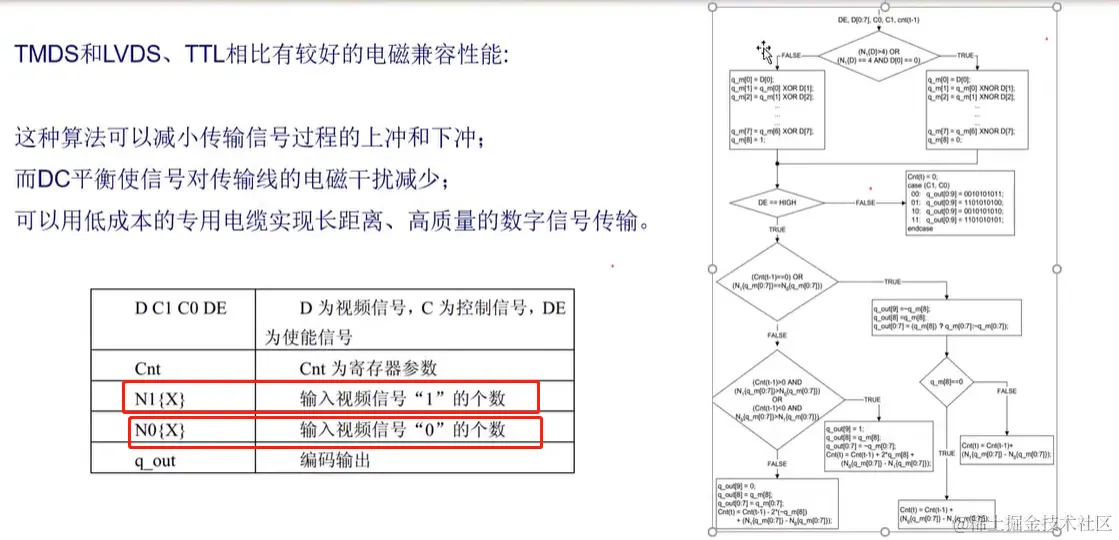

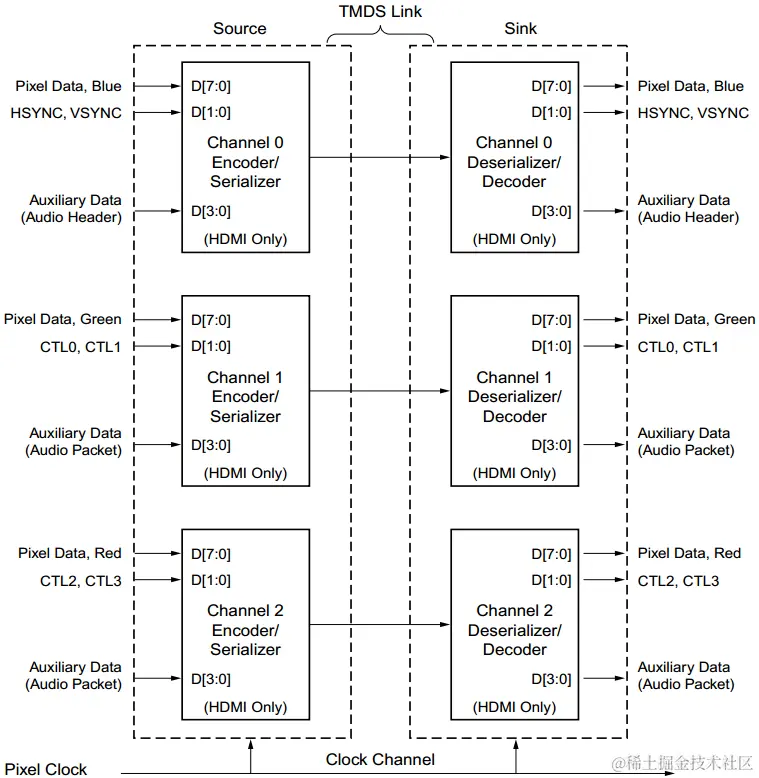

image.png image.png image.png image.png image.png image.png image.png

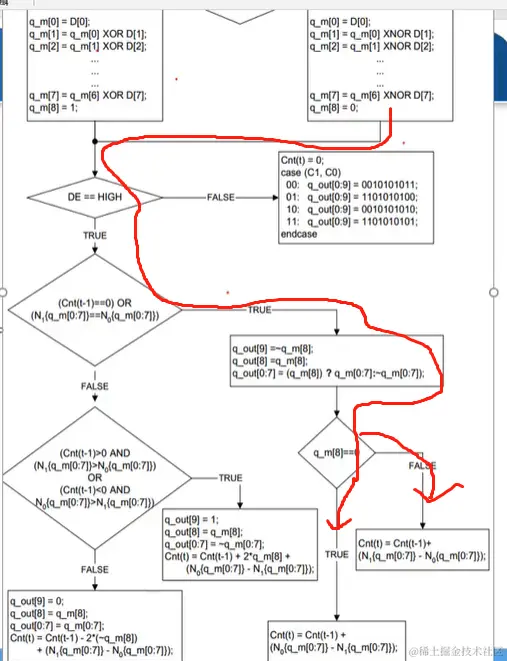

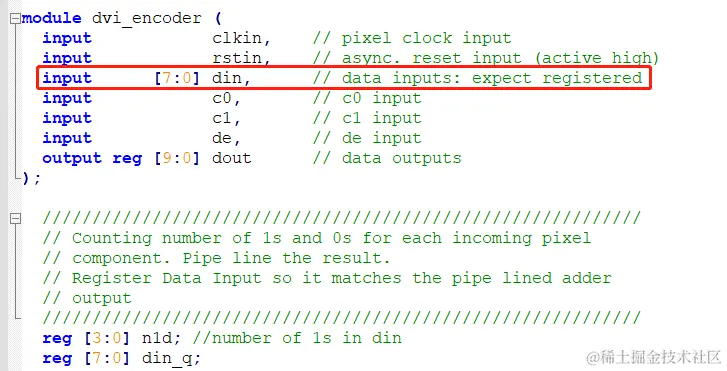

1.1 Encoder

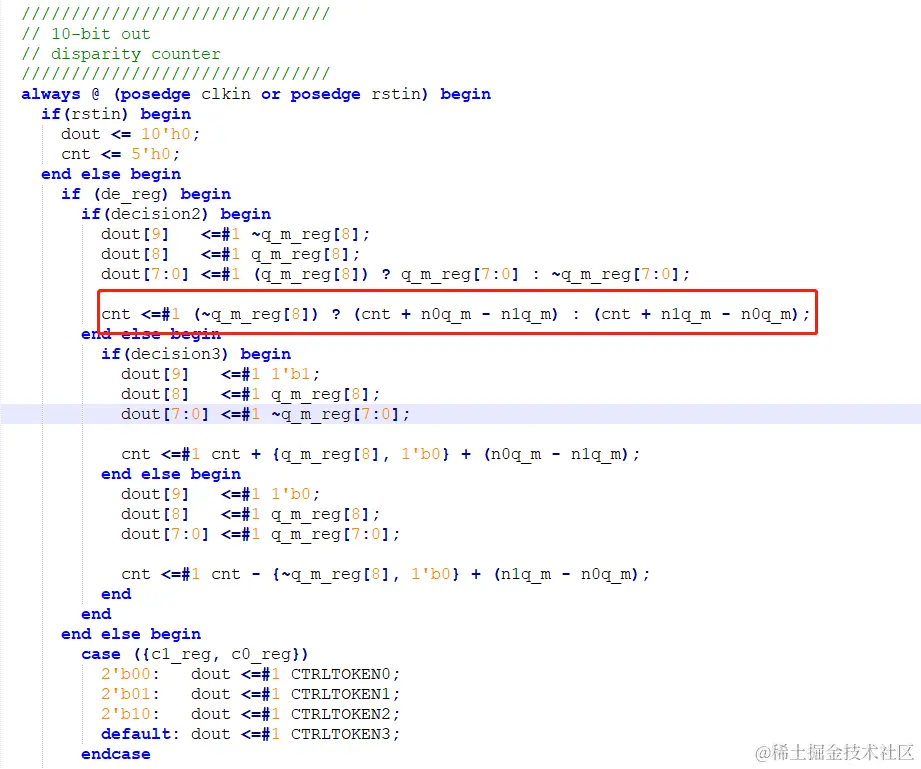

image.png image.png image.png

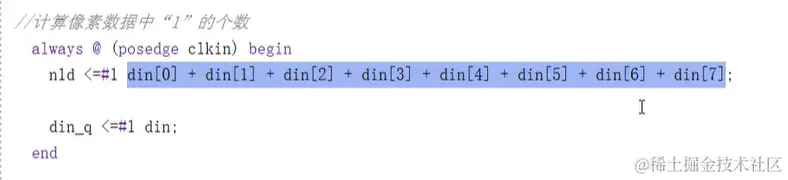

  • 计算像素数据中“1”的个数 image.png image.png

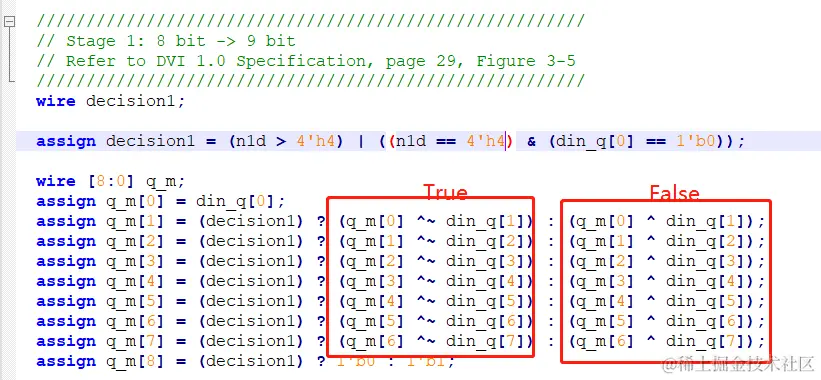

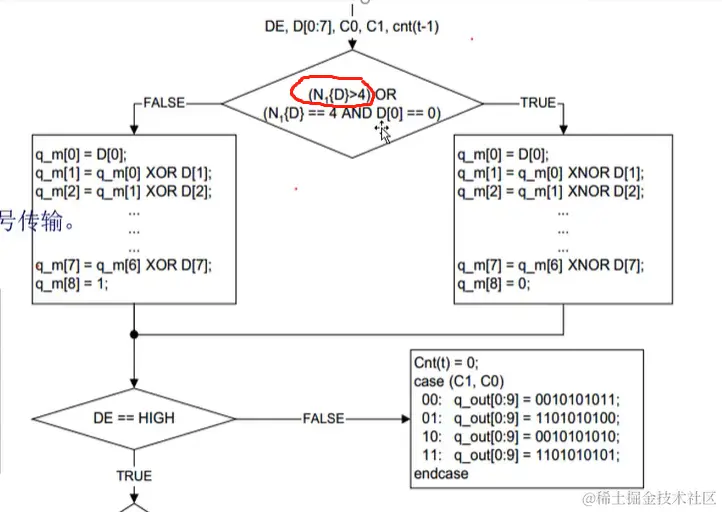

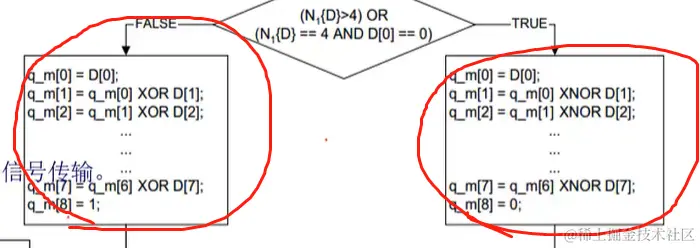

  • 编码异或(XOR)/异或后取反（XNOR）得到q_m image.png image.png

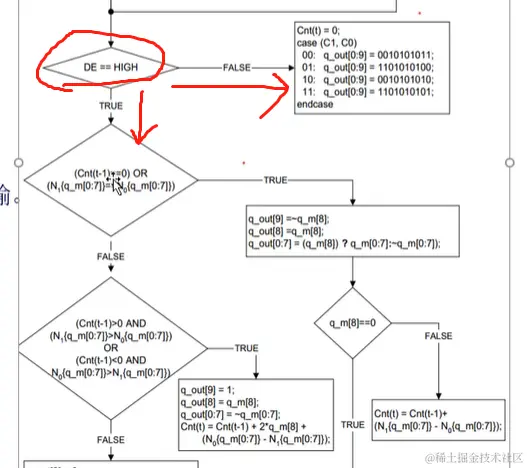

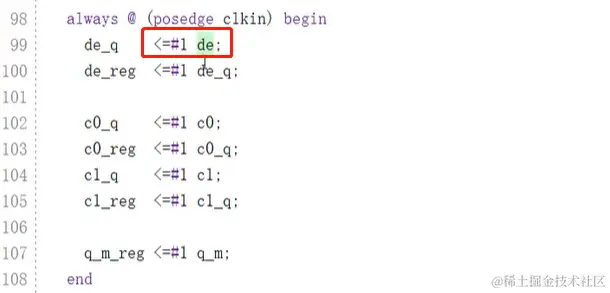

  • 判断DE像素有效信号 image.png image.png

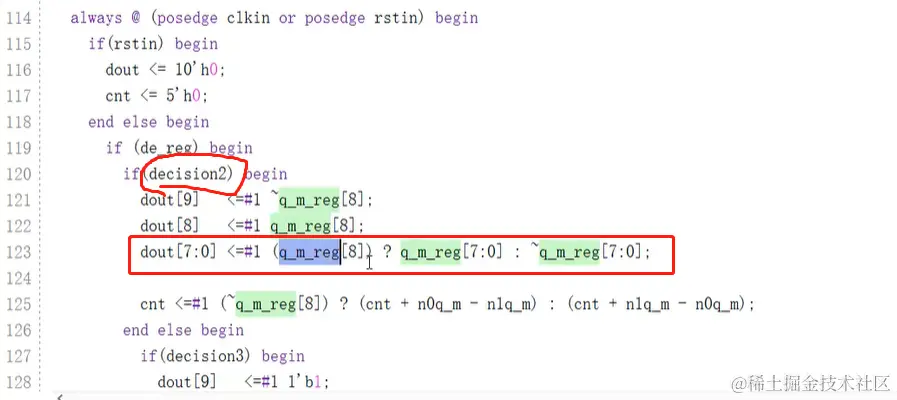

  • 判断n1q_m == n0q_m image.png image.png image.png
  • 判断q_m_reg[8]是否为0 image.png


1.2 Serlializer

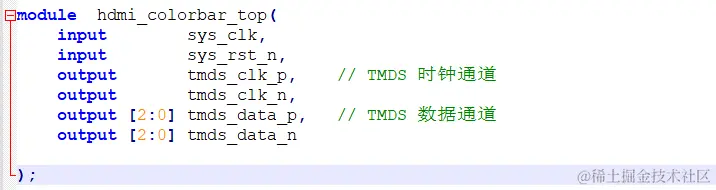

2 程序设计

image.png image.png

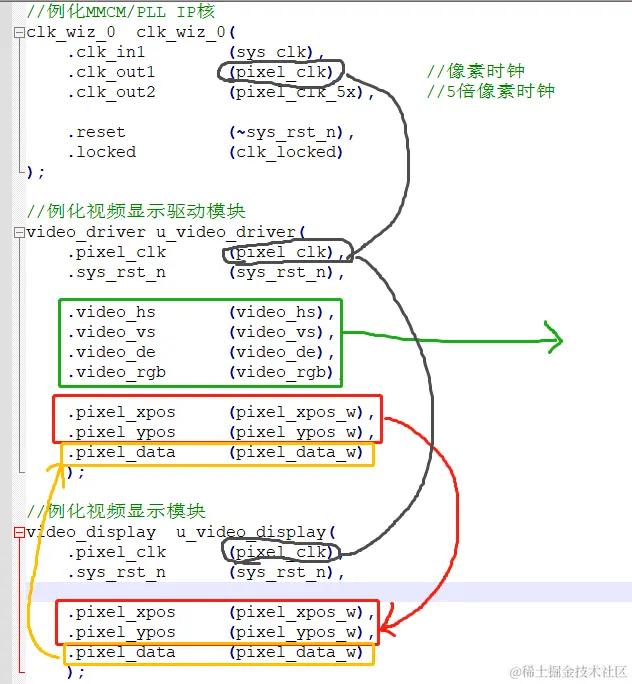

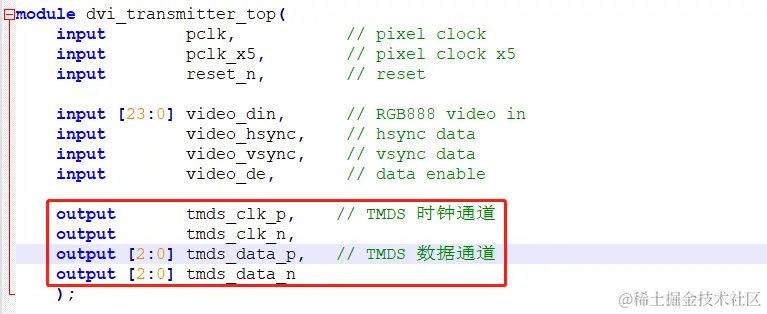

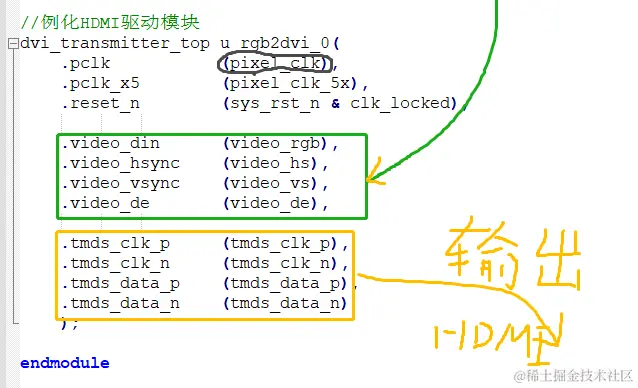

2.1 hdmi_colorbar_top中例化dvi_transmitter_top

image.png image.png
