MDIO PHY 时序

技术洞察TIC
476 阅读1分钟

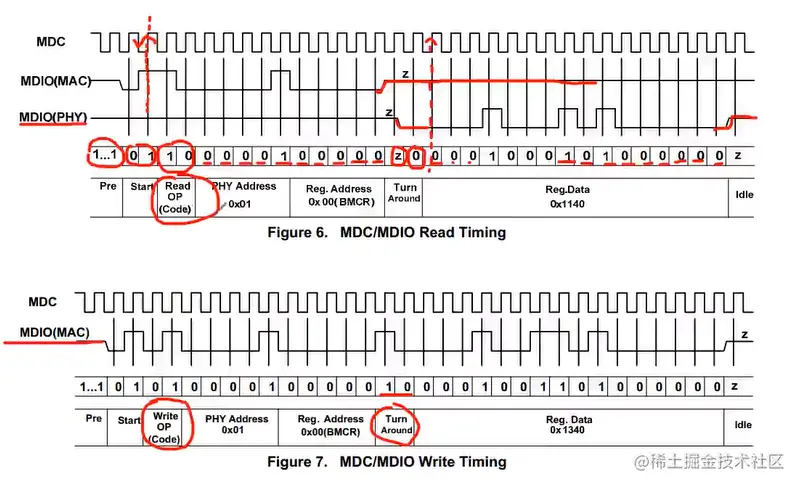

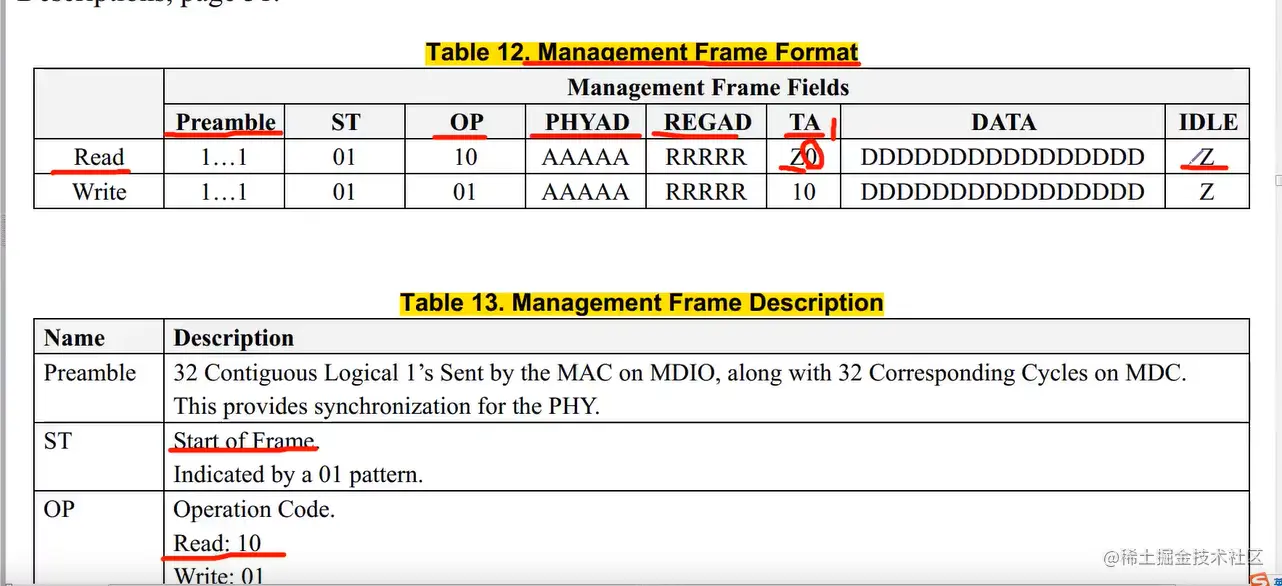

1 MDIO PHY 读写时序

MDIO.png MDIO时序.png image.png image.png image.png image.png image.png

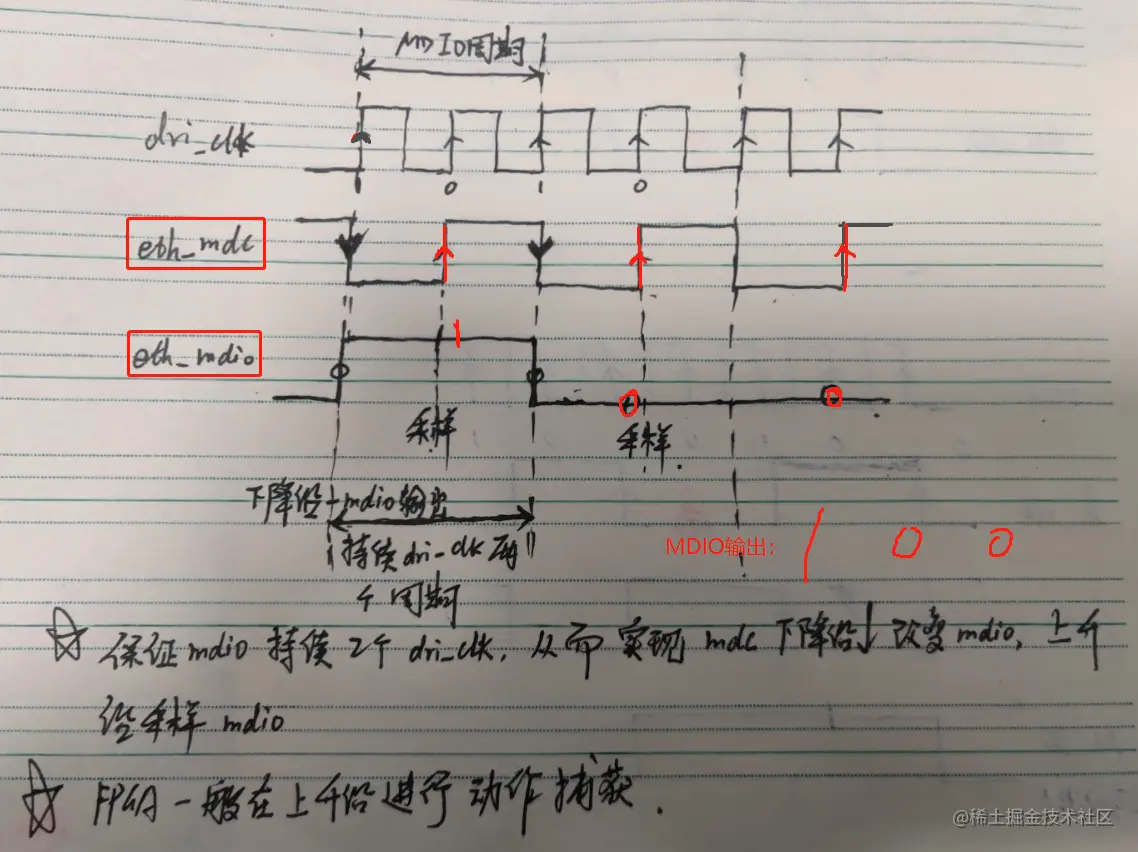

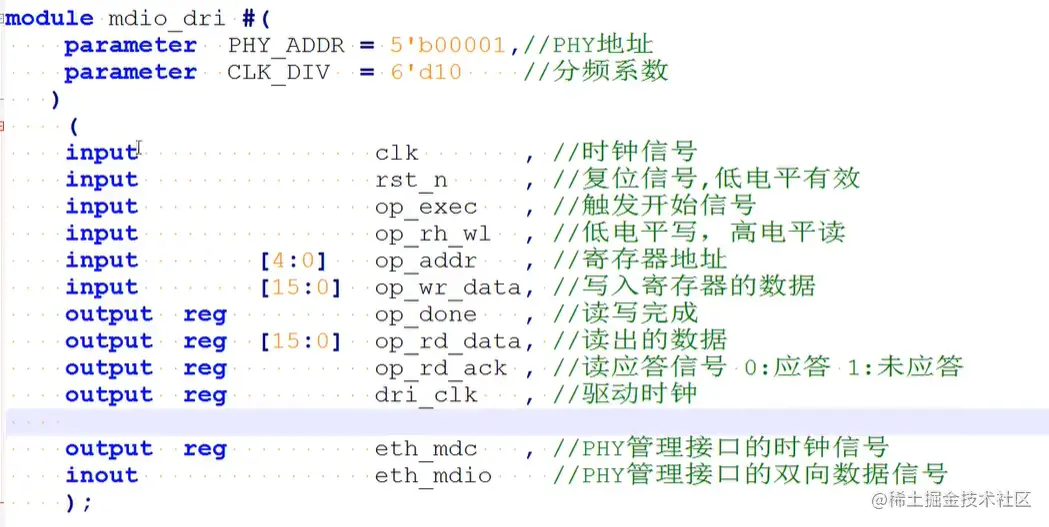

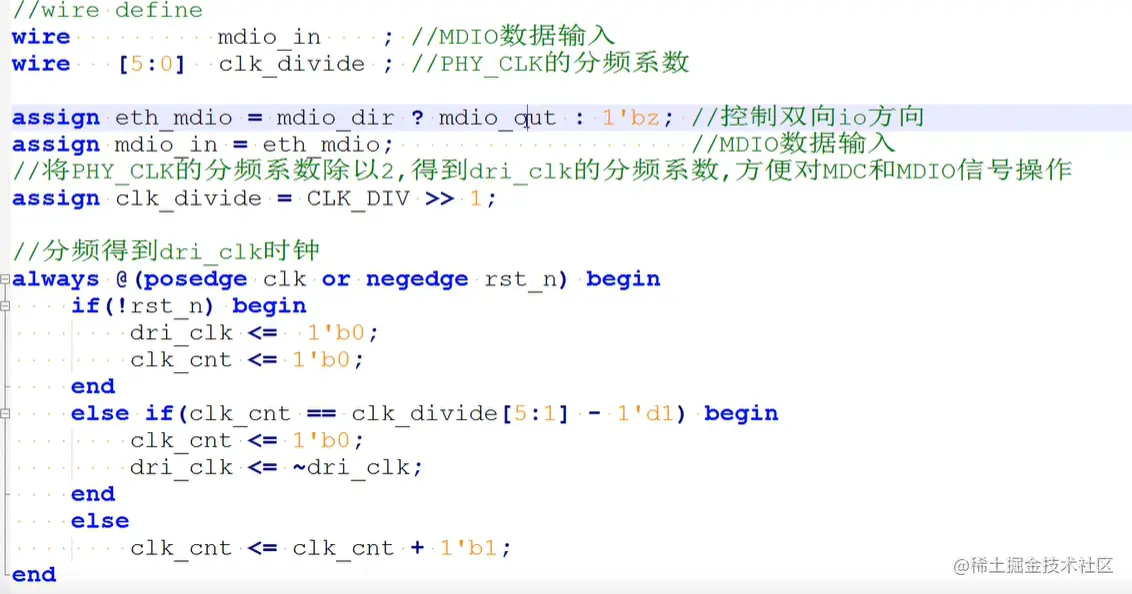

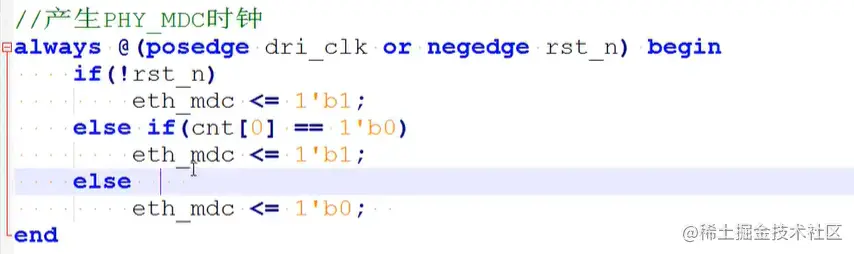

2 MDIO 时钟分频

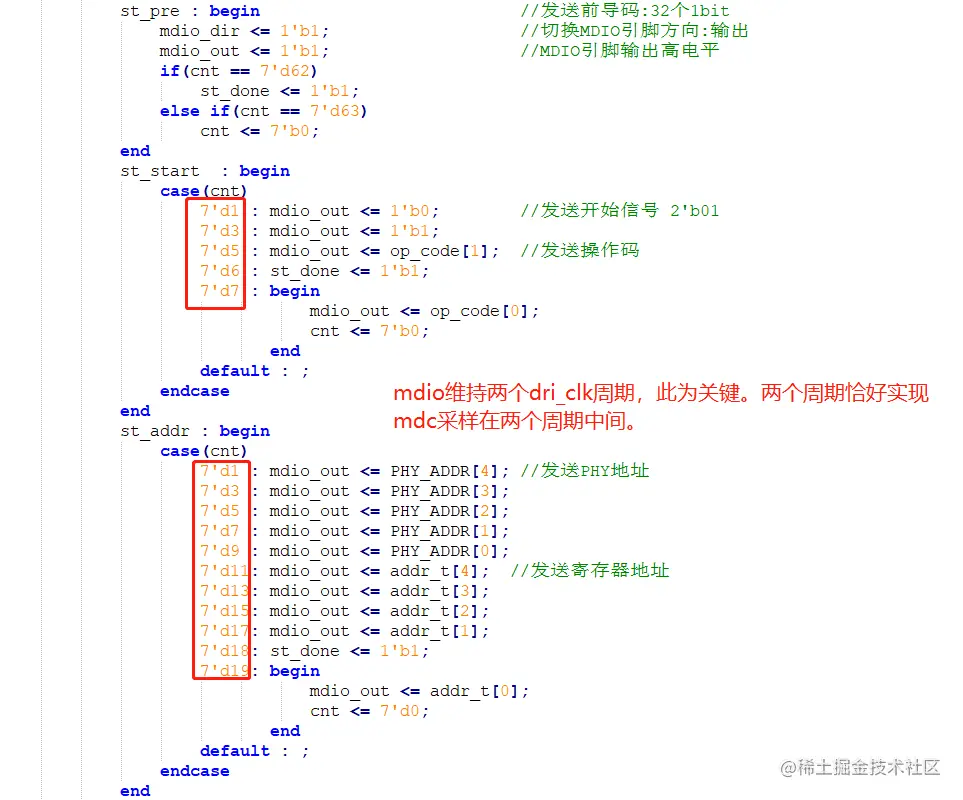

  • 为了实现mdio在下降沿输出，MDC在上升沿进行采样。需要实现二倍频dri_clk
  • mdio输出需要维持2个dri_clk，才能实现在mdc上升沿进行采样 image.png

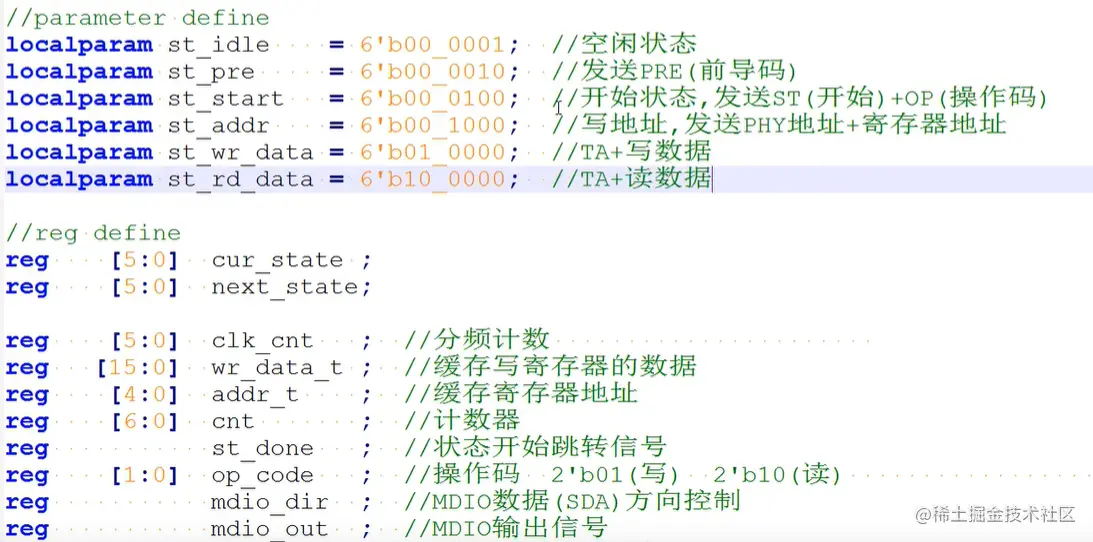

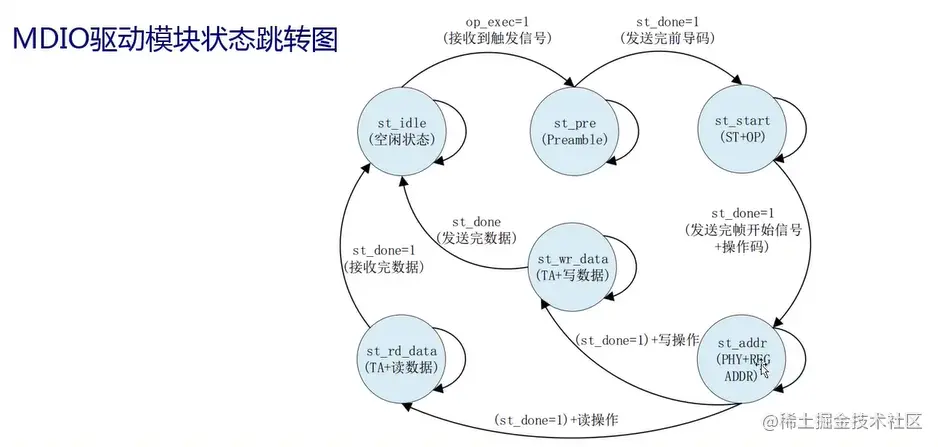

3 状态机

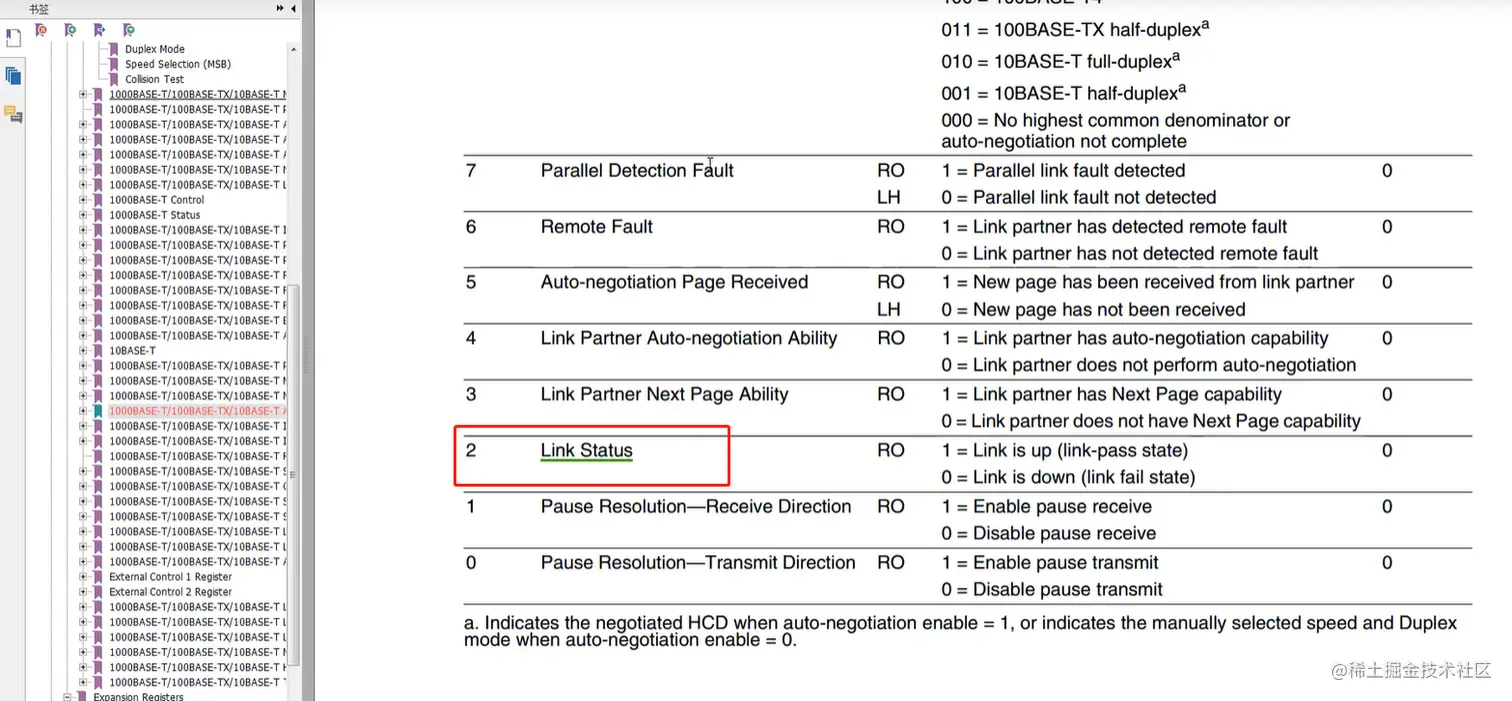

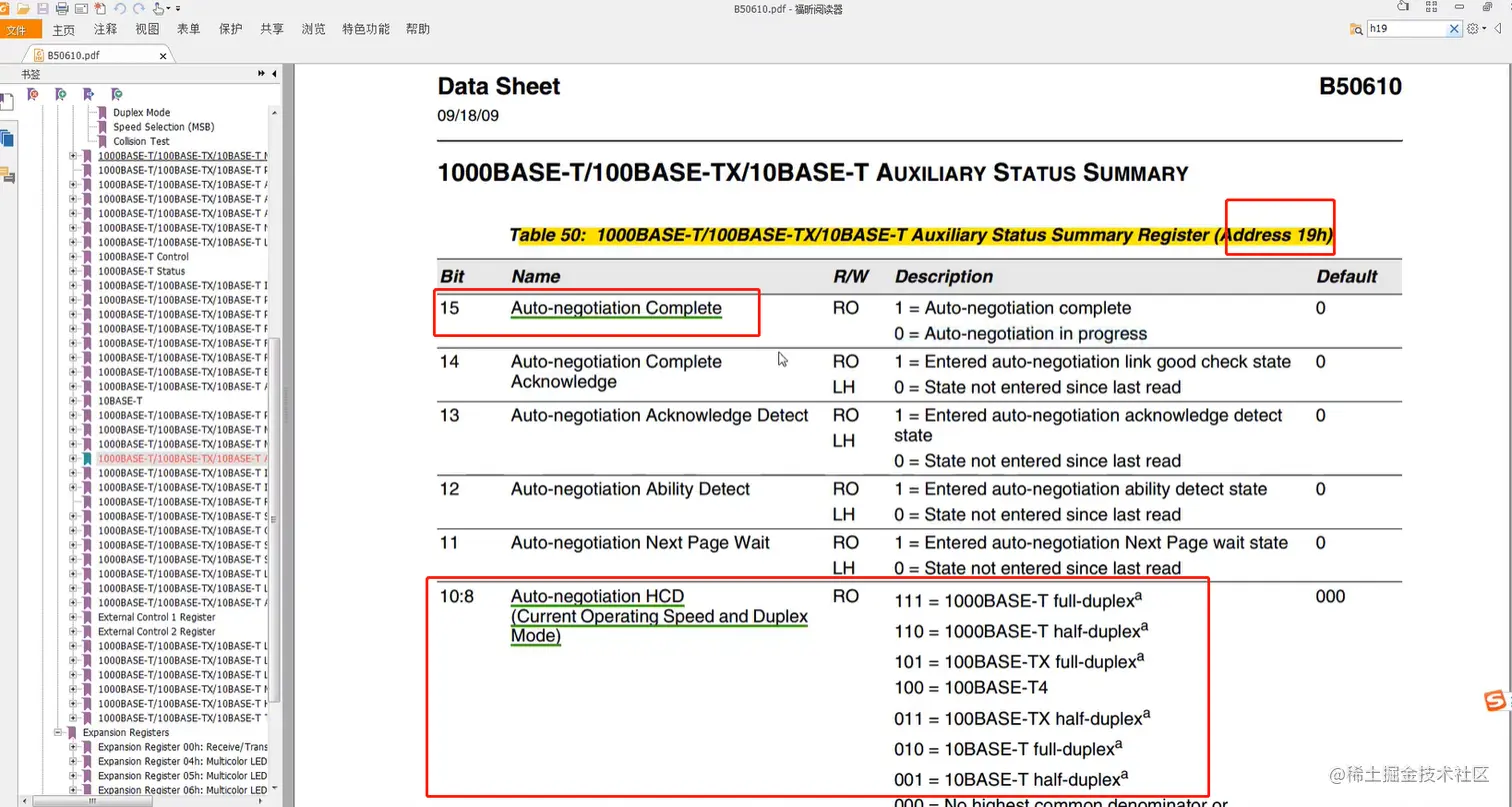

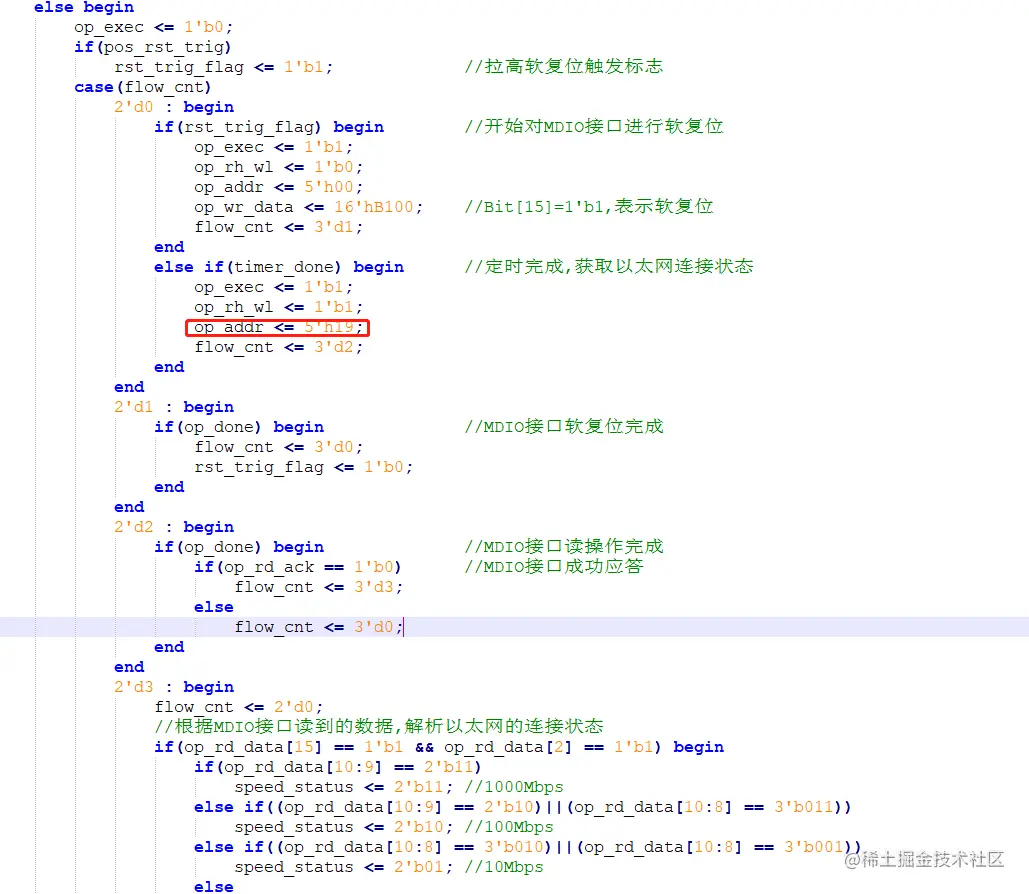

4 PHY芯片


image.png image.png
