一、二叉树的局限性

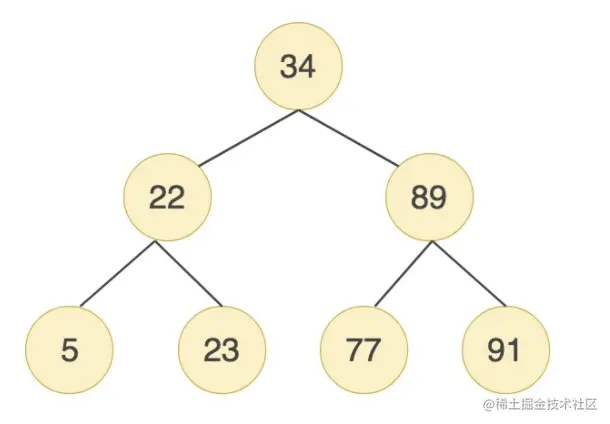

我们先来看一下最基础的二叉搜索树，如下图所示：
我们假设搜索插入的数值为 key：
1.如果 key 大于根节点，则在右子树中进行查找；
2.如果 key 小于根节点，则在左子树中进行查找；
3.如果 key 等于根节点，也就是找到了这个节点，返回根节点即可。
所以我们可以说，上面的二叉树，我们最多只需要查找三次就可以找到节点，因为树的深度是3。
由上规律我们可以发现，如果插入的节点是按顺序不断增大的，那有可能生成的二叉树将会成线性结构，如下所示：
因为树的深度变为7了，所以我们最多需要查找7次，才能找到节点。
当磁盘 I/O 次数越多，所消耗的时间也就越大。如果我们能让索引的数据结构尽量减少硬盘的 I/O 操作，所消耗的时间也就越小。
为了解决这个问题，人们提出了平衡二叉搜索树（AVL 树），它在二分搜索树的基础上增加了约束，每个节点的左子树和右子树的高度差不能超过 1，也就是说节点的左子树和右子树仍然为平衡二叉树。第一棵树就属于平衡二叉搜索树，搜索时间复杂度就是 O(log2n)。
即使通过平衡二叉搜索树进行了改进，树的深度也是 O(log2n)，当 n 比较大时，深度也是比较高的。虽然平衡二叉树比较的效率高，但是随着数据的增长，树的深度也同样高，这就意味着磁盘 I/O 操作次数多，会影响整体数据查询的效率。
如果我们把二叉树改成 M 叉树（M>2）呢，很显然，树的高度将会降低，当数据越大时，M叉树的高度会远小于二叉树。所以B树的出现就是为了解决这个问题。
二、B树
B 树的结构如下图所示：
B 树作为平衡的多路搜索树，它的每一个节点最多可以包括 M 个子节点，M 称为 B 树的阶。同时你能看到，每个磁盘块中包括了关键字和子节点的指针。如果一个磁盘块中包括了 x 个关键字，那么指针数就是 x+1。对于一个 100 阶的 B 树来说，如果有 3 层的话最多可以存储约 100 万的索引数据。对于大量的索引数据来说，采用 B 树的结构是非常适合的，因为树的高度要远小于二叉树的高度。
一个 M 阶的 B 树（M>2）有以下的特性：
1.根节点的儿子数的范围是[2,M]。
2.每个中间节点包含 k-1 个关键字和 k 个孩子，孩子的数量 = 关键字的数量 +1，k 的取值范围为[ceil(M/2), M]。
3.叶子节点包括 k-1 个关键字（叶子节点没有孩子），k 的取值范围为[ceil(M/2), M]。
4.假设中间节点节点的关键字为：Key[1], Key[2], …, Key[k-1]，且关键字按照升序排序，即 Key[i]<Key[i+1]。此时 k-1 个关键字相当于划分了 k 个范围，也就是对应着 k 个指针，即为：P[1], P[2], …, P[k]，其中 P[1]指向关键字小于 Key[1]的子树，P[i]指向关键字属于 (Key[i-1], Key[i]) 的子树，P[k]指向关键字大于 Key[k-1]的子树。
5.所有叶子节点位于同一层。
上面那张图所表示的 B 树就是一棵 3 阶的 B 树。我们可以看下磁盘块 2，里面的关键字为（8，12），它有 3 个孩子 (3，5)，(9，10) 和 (13，15)，你能看到 (3，5) 小于 8，(9，10) 在 8 和 12 之间，而 (13，15) 大于 12，刚好符合刚才我们给出的特征。
然后我们来看下如何用 B 树进行查找。假设我们想要查找的关键字是 9，那么步骤可以分为以下几步：
1.我们与根节点的关键字 (17，35）进行比较，9 小于 17 那么得到指针 P1；
2.按照指针 P1 找到磁盘块 2，关键字为（8，12），因为 9 在 8 和 12 之间，所以我们得到指针 P2；
3.按照指针 P2 找到磁盘块 6，关键字为（9，10），然后我们找到了关键字 9。
你能看出来在 B 树的搜索过程中，我们比较的次数并不少，但如果把数据读取出来然后在内存中进行比较，这个时间就是可以忽略不计的。而读取磁盘块本身需要进行 I/O 操作，消耗的时间比在内存中进行比较所需要的时间要多，是数据查找用时的重要因素，B 树相比于平衡二叉树来说磁盘 I/O 操作要少，在数据查询中比平衡二叉树效率要高。
三、B+树
B+ 树和 B 树的差异在于以下几点：
1.有 k 个孩子的节点就有 k 个关键字。也就是孩子数量 = 关键字数，而 B 树中，孩子数量 = 关键字数 +1。
2.非叶子节点的关键字也会同时存在在子节点中，并且是在子节点中所有关键字的最大（或最小）。
3.非叶子节点仅用于索引，不保存数据记录，跟记录有关的信息都放在叶子节点中。而 B 树中，非叶子节点既保存索引，也保存数据记录。
4.所有关键字都在叶子节点出现，叶子节点构成一个有序链表，而且叶子节点本身按照关键字的大小从小到大顺序链接。

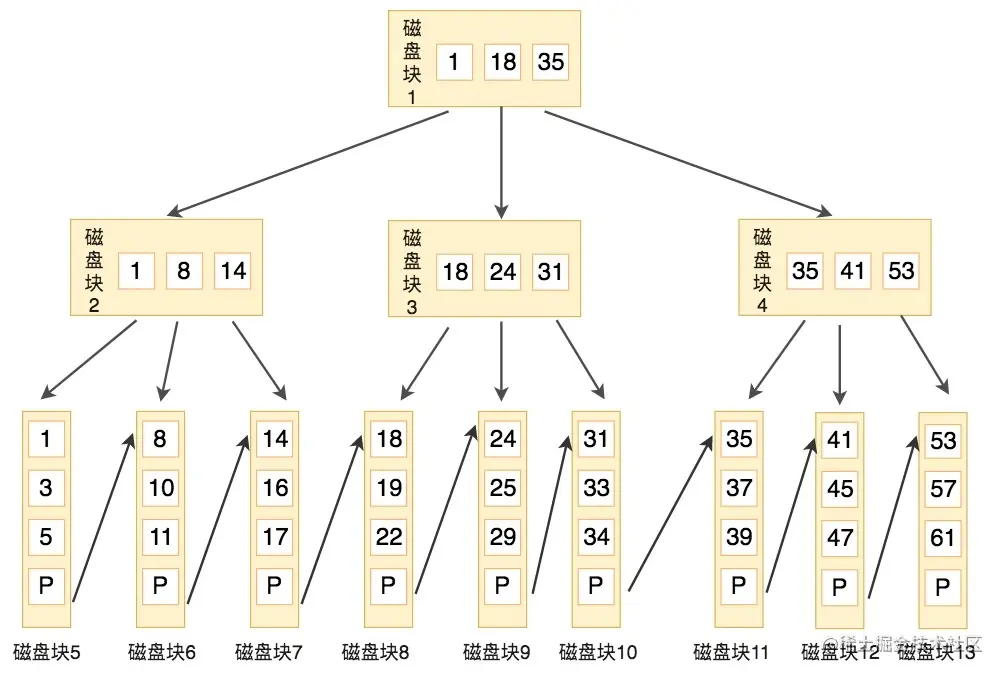

下图就是一棵 B+ 树，阶数为 3，根节点中的关键字 1、18、35 分别是子节点（1，8，14），（18，24，31）和（35，41，53）中的最小值。每一层父节点的关键字都会出现在下一层的子节点的关键字中，因此在叶子节点中包括了所有的关键字信息，并且每一个叶子节点都有一个指向下一个节点的指针，这样就形成了一个链表。
比如，我们想要查找关键字 16，B+ 树会自顶向下逐层进行查找：
1.与根节点的关键字 (1，18，35) 进行比较，16 在 1 和 18 之间，得到指针 P1（指向磁盘块 2）。
2.找到磁盘块 2，关键字为（1，8，14），因为 16 大于 14，所以得到指针 P3（指向磁盘块 7）。
3.找到磁盘块 7，关键字为（14，16，17），然后我们找到了关键字 16，所以可以找到关键字 16 所对应的数据。
整个过程一共进行了 3 次 I/O 操作，看起来 B+ 树和 B 树的查询过程差不多，但是 B+ 树和 B 树有个根本的差异在于，B+ 树的中间节点并不直接存储数据。这样的好处都有什么呢？
-
首先，B+ 树查询效率更稳定。因为 B+ 树每次只有访问到叶子节点才能找到对应的数据，而在 B 树中，非叶子节点也会存储数据，这样就会造成查询效率不稳定的情况，有时候访问到了非叶子节点就可以找到关键字，而有时需要访问到叶子节点才能找到关键字。
-
其次，B+ 树的查询效率更高，这是因为通常 B+ 树比 B 树更矮胖（阶数更大，深度更低），查询所需要的磁盘 I/O 也会更少。同样的磁盘页大小，B+ 树可以存储更多的节点关键字。
不仅是对单个关键字的查询上，在查询范围上，B+ 树的效率也比 B 树高。这是因为所有关键字都出现在 B+ 树的叶子节点中，并通过有序链表进行了链接。而在 B 树中则需要通过中序遍历才能完成查询范围的查找，效率要低很多。
四、总结
在磁盘页大小相同的情况下，树的构造更加矮胖，所需要进行的磁盘 I/O 次数更少，更适合进行关键字的范围查询。
