降本提效！注册中心在蚂蚁集团的蜕变之路

文｜林育智（花名：源三 )

蚂蚁集团高级专家 专注微服务/服务发现相关领域

校对｜李旭东

本文 8624 字 阅读 18 分钟

｜引 言｜

服务发现是构建分布式系统的最重要的依赖之一， 在蚂蚁集团承担该职责的是注册中心和 Antvip，其中注册中心提供机房内的服务发现能力，Antvip 提供跨机房的服务发现能力。

本文讨论的重点是注册中心和多集群部署形态（IDC 维度），集群和集群之间不涉及到数据同步。

PART. 1 背 景

回顾注册中心在蚂蚁集团的演进，大概起始于 2007/2008 年，至今演进超过 13 年。时至今日，无论是业务形态还是自身的能力都发生了巨大的变化。

简单回顾一下注册中心的历代发展：

V1：引进淘宝的 configserver

V2：横向扩展

从这个版本开始，蚂蚁和阿里开始独立的演进，最主要的差异点是在数据存储的方向选择上。蚂蚁选择了横向扩展，数据分片存储。阿里选择了纵向扩展，加大 data 节点的内存规格。

这个选择影响到若干年后的 SOFARegistry 和 Nacos 的存储架构。

V3 / V4：LDC 支持和容灾

V3 支持 LDC 单元化。

V4 增加了决策机制和运行时列表，解决了单机宕机时需要人工介入处理的问题，一定程度上提升高可用和减少运维成本。

V5：SOFARegistry

前四个版本是 confreg，17 年启动 V5 项目 SOFARegistry，目标是：

1.代码可维护性：confreg 代码历史包袱较重

• 少量模块使用 guice 做依赖管理，但大部分模块是静态类交互，不容易分离核心模块和扩展模块，不利于产品开源。

• 客户端与服务端的交互模型嵌套复杂，理解成本极高且对多语言不友好。

2.运维痛点：引入 Raft 解决 serverlist 的维护问题，整个集群的运维包括 Raft，通过 operator 来简化。

3.鲁棒性：在一致性 hash 环增加多节点备份机制（默认 3 副本），2 副本宕机业务无感。

4.跨集群服务发现：站内跨集群服务发现额外需要 antvip 支撑，希望可以统一 2 套设施的能力，同时商业化场景也有跨机房数据同步的需求。

这些目标部分实现了，部分实现的还不够好，例如运维痛点还残留一部分，跨集群服务发现在面对主站的大规模数据下稳定性挑战很大。

V6：SOFARegistry 6.0

2020 年 11 月，SOFARegistry 总结和吸收内部/商业化打磨的经验，同时为了应对未来的挑战，启动了 6.0 版本大规模重构计划。

历时 10 个月，完成新版本的开发和升级工作，同时铺开了应用级服务发现。

PART. 2 挑 战

当下面临的问题

集群规模的挑战

• 数据增长：随着业务的发展，业务的实例数在不断增长，pub/sub 的数量也相应增长。以其中一个集群为例，2019 年的数据为基准数据，在 2020 年 pub 接近千万级。

下图是该集群历年双十一时的数据对比和切换应用级的优化效果。相比 2019 年双十一，2021 年双十一接口级的 pub 增长 200%，sub 增长 80%。

• 故障爆炸半径增长：集群接入的实例越多，故障影响的业务和实例数也就越多，保障业务的稳定是最基础也是优先级最高的要求。

• 考验横向扩展能力：集群达到一定的规模后，是否还具备继续横向扩展的能力，需要集群具备良好的横向扩展能力，从 10 扩到 100 和从 100 扩到 500 是不一样的难度。

• HA 能力：集群实例数多了后，面临的节点总体的硬件故障率也相应增高，各种机器故障集群是否能快速恢复？有运维经验的同学都知道，运维一个小集群和运维一个大集群面临的困难简直是指数级增长。

• 推送性能：大多数服务发现的产品都选择了数据的最终一致性，但是这个最终在不同集群的规模下到底是多久？相关的产品其实都没有给出明确的数据。

但是实际上，我们认为这个指标是服务发现产品的核心指标。这个时长对调用有影响：新加的地址没有流量；删除的地址没有及时摘除等。蚂蚁集团的 PaaS 对注册中心的推送时延是有 SLO 约束的：如果变更推送列表延时超过约定值，业务端的地址列表就是错误的。我们历史上也曾发生过因推送不及时导致的故障。

业务实例规模增加的同时也带来推送的性能压力：发布端 pub 下面的实例数增加；订阅端业务实例数增加；一个简单的估算，pub/sub 增长 2 倍，推送的数据量是 2*2，增长 4 倍，是一个乘积的关系。同时推送的性能也决定了同一时间可以支持的最大运维业务实例数，例如应急场景下，业务大规模重启。如果这个是瓶颈，就会影响故障的恢复时间。

集群规模可以认为是最有挑战性的，核心的架构决定了它的上限，确定后改造成本非常高。而且往往等到发现瓶颈的时候已经是兵临城下了，我们要选择能拉高产品技术天花板的架构。

运维的挑战

SOFARegistryX 立项时的一个主要目标是具备比 confreg 更好的运维能力：引入 meta 角色，通过 Raft 选举和存储元信息，提供集群的控制面能力。但是事实证明，我们还是低估了可运维的重要性，正如鲁迅先生说：【程序员的工作只有两件事情，一件是运维，另一件还是运维】。

三年前的目标放到今天已经严重滞后了。

• 集群数增长：蚂蚁集团内部的业务是分站点部署的（简单理解为每个站点是一块相对比较独立的业务，需要不同级别的隔离），同时一个站点需要部署多套集群：容灾需要分机房部署；开发需要分多环境。部署站点的数目增长超出我们的想像。现在已经达到数百个集群了，还在迅速增长中，增长速度参考最近几年美联储的货币供应量增长速度。以前认为有些运维工作可以苟且，人肉顶一下，集群数增长后，苟且次数太多了，挤占了开发/运维同学的精力，完全没资源去规划诗和远方。

• 业务打扰：业务的运维是全天候 7*24 的，容量自适应/自愈/MOSN 每月一版本把全站应用犁一遍等等。下图是每分钟运维的机器批数，可以看到，就算是周末和深夜，运维任务也是不断的。

蚂蚁集团的同学对注册中心的运维公告应该是比较熟悉和痛恨的。因为业务的敏感性，注册中心之前一直是停机发布和运维，这个时候需要锁定全站的发布/重启动作。为了尽量少影响业务，注册中心相关的同学只能献祭一头黑发，在深夜低峰期做相关的操作。即使这样，仍然没办法做到对业务零打扰。

云原生时代 naming 的挑战

云原生的技术时代下，可以观察到一些趋势：

• 微服务/FaaS 的推广导致轻型应用增多：实例数增多，需要能支撑更大的业务规模

• 应用实例的生命周期更短：FaaS 按需使用，autoscale 容量自适应等手段导致实例的涨潮退潮更频繁，注册中心的性能主要体现在实例变更的响应速度上

• 多语言支持：在过去，蚂蚁集团主要的开发体系是 Java，非 Java 语言对接基础设施都是二等公民，随着 AI 和创新性业务的需求，非 Java 体系的场景越来越多。如果按照每种语言一个 SDK，维护成本会是个噩梦，当然 sidecar（MOSN）是个解法，但是自身是否能支持低侵入性的接入方式，甚至 sdk-free 的能力？

• 服务路由：在过去绝大部分的场景都可以认为 endpoint 是平等的，注册中心只提供通信的地址列表是可以满足需求的。在 Mesh 的精确路由场景里面，pilot 除了提供 eds（地址列表）也同时提供 rds（routing），注册中心需丰富自身的能力。

• K8s：K8s 当前已经成为事实上的分布式操作系统，K8s-service 如何和注册中心打通？更进一步，是否能解决 K8s-service 跨 multi-cluster 的问题？

「总结」

综上，除了脚踏实地，解决当下的问题，还需要仰望星空。具备解决云原生趋势下的 naming 挑战的可能性，也是 V6 重构的主要目标。

PART. 3 SOFARegistry 6.0：面向效能

SOFARegistry 6.0 不只是一个注册中心引擎，需要和周边的设施配合，提升开发、运维、应急的效能，解决以下的问题。（红色模块是比较有挑战性的领域）

SOFARegistry 6.0 相关的工作包括：

架构优化

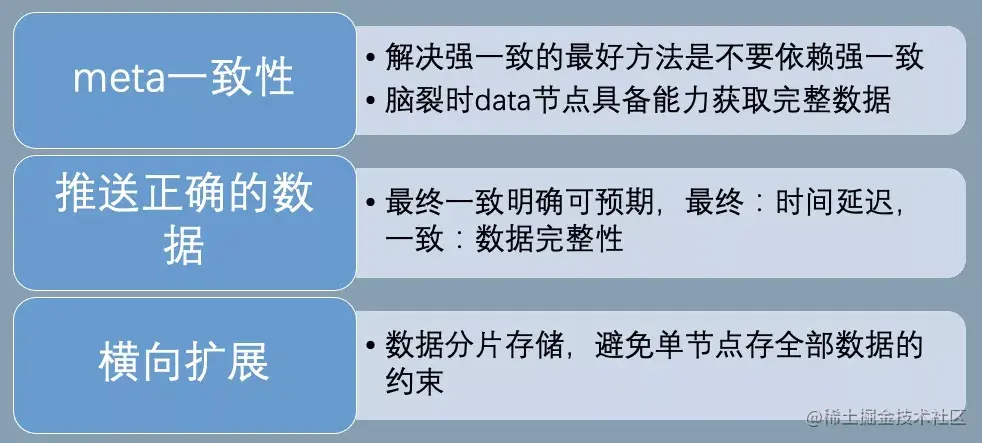

架构的改造思路：在保留 V5 的存储分片架构的同时，重点的目标是优化元信息 meta 一致性和确保推送正确的数据。

元信息 meta 一致性

V5 在 meta 角色中引入 Raft 的强一致性进行选举 leader 和存放元信息，其中元信息包括节点列表和配置信息。数据的分片通过获取 meta 的节点列表做一致性 hash，这里面存在两个问题：

• Raft/operator 运维复杂

  （1）定制运维流程：需要支持 change peer 等编排。在蚂蚁集团，特化的运维流程成本较高，同时也不利于输出。

  （2）实现一个生产健壮的 operator 成本非常高，包括接入变更管控 operator 自身的变更三板斧等。

  （3）对于网络/磁盘的可用性比较敏感。在输出的场景，会面临比较恶劣的硬件情况，排查成本较高。

• 脆弱的强一致性

meta 信息的使用建立在满足强一致性的情况下，如果出现网络问题，例如有 session 网络分区连不上 meta，错误的路由表会导致数据分裂。需要机制确保：即使 meta 信息不一致也能在短时间内维持数据的正确性，留有应急的缓冲时间。

推送正确的数据

当 data 节点大规模运维时，节点列表剧烈变化导致数据不断迁移，推送出去的数据存在完整性/正确性的风险。V5 通过引 3 副本来避免这种情况，只要有一个副本可用，数据就是正确的，但是该限制对运维流程负担很大，我们要确保每次操作少于两个副本或者挑选出满足约束的运维序列。

对于 V5 及之前的版本，运维操作是比较粗糙的，一刀切做停机发布，通过锁 PaaS 禁止业务变更，等 data 节点稳定后，再打开推送能力来确保避免推送错误数据的风险。

此外，预期的运维工作可以这样做，但是对于突发的多 data 节点宕机，这个风险仍然是存在的。

我们需要有机制确保：data 节点列表变化导致数据迁移时，容忍接受额外的轻微推送时延，确保推送数据正确。

「成果」

• meta 存储/选举 组件插件化，站内去 Raft，使用 db 做 leader 选举和存储配置信息，降低运维成本。

• 数据使用固定 slot 分片，meta 提供调度能力，slot 的调度信息通过 slotTable 保存，session/data 节点可容忍该信息的弱一致性，提升鲁棒性。

• 多副本调度减少 data 节点变动时数据迁移的开销，当前线上的数据量 follower 升级 leader 大概 200ms (follower 持有绝大部分的数据)，直接分配 leader 数据同步耗时 2s-5s。

• 优化数据通信/复制链路，提升性能和扩展能力。

• 大规模运维不需要深夜锁 PaaS，减少对业务打扰和保住运维人员头发，提升幸福感。

数据链路和 slot 调度：

• slot 分片参考 Redis Cluster 的做法，采用虚拟哈希槽分区，所有的 dataId 根据哈希函数映射到 0 ~ N 整数槽内。

• meta 的 leader 节点，通过心跳感知存活的 data 节点列表，尽可能均匀的把 slot 的多副本分配给 data 节点，相关的映射关系保存在 slotTable，有变更后主动通知给 session/data。

• session/data 同时通过心跳获取最新的 slotTable，避免 meta 通知失效的风险。

• slot 在 data 节点上有状态机 Migrating -> Accept -> Moved。迁移时确保 slot 的数据是最新的才进入 Accept 状态，才可以用于推送，确保推送数据的完整性。

data 节点变动的数据迁移：

对一个接入 10w+ client 的集群进行推送能力压测，分钟级 12M 的推送量，推送延迟 p999 可以保持在 8s 以下。session cpu20%，data cpu10%，物理资源水位较低，还有较大的推送 buffer。

同时我们也在线上验证横向扩展能力，集群尝试最大扩容到 session370，data60，meta*3 ；meta 因为要处理所有的节点心跳，CPU 达到 50%，需要 8C 垂直扩容或者进一步优化心跳开销。按照一个 data 节点的安全水位支撑 200w pub，一个 pub 大概 1.5K 开销，考虑容忍 data 节点宕机 1/3 仍然有服务能力，需要保留 pub 上涨的 buffer，该集群可支撑 1.2 亿的 pub，如果配置双副本则可支撑 6kw 的 pub。

应用级服务发现

注册中心对 pub 的格式保留很强的灵活性，部分 RPC 框架实现 RPC 服务发现时，采用一个接口一个 pub 的映射方式，SOFA/HSF/Dubbo2 都是采用这种模式，这种模型比较自然，但是会导致 pub/sub 和推送量膨胀非常厉害。

Dubbo3 提出了应用级服务发现和相关原理【1】。在实现上，SOFARegistry 6.0 参考了 Dubbo3，采用在 session 端集成服务的元数据中心模块的方案，同时在兼容性上做了一些适配。

「应用级服务 pub 数据拆分」

「兼容性」

应用级服务发现的一个难点是如何低成本的兼容接口级/应用级，虽然最后大部分的应用都能升级到应用级，升级过程中会面临以下问题：

• 应用数多，同时各个应用升级到应用级的时间点差距比较大

• 部分应用无法升级，例如一些远古应用

我们采用以应用级服务为主，同时兼容接口级的解决方案：

在升级时同时存在新旧版本的两个 SOFARegistry，不同版本的 SOFARegistry 对应到不同的域名。升级后的应用端（图中的 MOSN）采用双订阅双发布的方式逐步灰度切换，确保切换过程中，没有升级接入 MOSN 或者没有打开开关的应用不受影响。

在完成绝大多数应用的应用级迁移后，升级后的应用都已经到了 SOFARegistry 6.0 版本的注册中心上，但仍然存在少量应用因为没有接入 MOSN，这些余留的 old app 也通过域名切换到 SOFARegistry 6.0，继续以接口级订阅发布和注册中心交互。为了确保已升级的和没升级的应用能够互相订阅，做了一些支持：

• 提供应用级 Publisher 转接到口级 Publisher 的能力：接口级订阅端是无法直接订阅应用级发布数据的，针对接口级订阅按需从 AppPublisher 转换出 InterfacePublisher，没有接入 MOSN 的应用可以顺利的订阅到这部分数据，因为只有少量应用没有接入 MOSN，需要转化的应用级 Publisher 很少。

• 应用级订阅端在订阅的时候额外发起一个接口级的订阅，用于订阅没有接入升级的应用发布数据。由于这部分应用非常少，实际绝大多数的服务级订阅都不会有推送任务，因此对推送不会造成压力。

「效果」

上图是一个集群切换应用级后的效果，其中切换后剩余部分接口级 pub 是为了兼容转换出来的数据，接口级 sub 没减少也是为了兼容接口级发布。如果不考虑兼容性，pub 数据减少高达 97%。极大的减轻了数据规模的对集群的压力。

SOFARegistryChaos：自动化测试

注册中心的最终一致性的模型一直是个测试难题：

• 最终是多久？

• 达到最终前有没有推送错误的数据

• 达到最终前有没有推送少数据

• 集群发生故障/数据迁移时对数据的正确性和时延的影响

• client 端频繁按照各种顺序调用 API 的影响

• client 端频繁连接断连的影响

针对该系列问题，我们开发了 SOFARegistryChaos，特别针对最终一致性提供完备的测试能力，除此还提供功能/性能/大规模压测/混沌测试等能力。同时，通过插件化的机制，也支持接入测试其他服务发现产品的能力，基于 K8s 的部署能力，能让我们快速的部署测试组件。

具备以上的能力后，不单可以测试自身的产品能力，例如还可以快速的测试 zookeeper 在服务发现方面的相关性能来做产品比较。

测试观测性

提供的关键数据的观测能力，通过 metrics 透出，对接 Prometheus 即可提供可视化能力：

• 推送时延

• 设定时间内的最终一致性检测

• 发生故障注入的时间点

• 最终一致期间推送数据的完整性 该能力的测试是一个比较有意思的创新点，通过固化一部分的 client 和对应的 pub，校验每次其他各种变更导致的推送数据，这部分数据都必须是要完整和正确的。

• 推送次数

• 推送数据体积

失败 case 的排查

测试场景中，client 操作时序和故障注入都是随机编排的，我们在 SOFARegistryChaos master 端记录和收集了所有的操作命令时序。当 case 失败时，可通过失败的数据明细和各个 client 的 API 调用情况来快速定位问题。

例如下图的失败 case 显示在某个 Node 上的订阅者对某个 dataId 的订阅数据没通过校验，预期是应该要推空， 但是推送了一条数据下来。同时显示了该 dataId 所有相关的 publisher 在测试期间的相关操作轨迹。

黑盒探测

大家是否经历过类似的 case：

• 突然被业务告知系统出现问题，一脸懵的我：系统没异常啊

• 发现系统出现故障时，实际已经对业务造成了严重影响

注册中心因为本身的特性，对业务的影响往往是滞后的，例如 2K 个 IP 只推送了 1K 个，这种错误不会导致业务马上感知到异常。但是实际本身已经出问题了。对于注册中心，更需要有提前发现治末病的能力。

这里我们引入黑盒探测的方式：模拟广义上的用户行为，探测链路是否正常。

SOFARegistryChaos 实际上就可以作为一个注册中心的用户，并且是加强版的，提供端到端的告警能力。

我们把 SOFARegistryChaos 部署到线上，开启小流量作为一个监控项。当注册中心异常但还没对业务造成可感知的影响时，我们有机会及时介入，减少风险事件升级成大故障的风险。

磨刀不误砍柴工

通过 SOFARegistryChaos，核心能力的验证效率极大提升，质量得到保障的同时，开发同学写代码也轻松了许多。从 7 月份到 10 月中的 3 个半月时间里，我们迭代并发布了 5 个版本，接近 3 周 1 个版本。这个开发效率在以前是不敢想象的，同时也获得完善的端到端告警能力。

运维自动化

nightly build

虽然我们集群数目非常多，但是因为是区分了多环境，部分环境对于稳定性的要求相对生产流量要求稍微低一些，例如灰度以下的环境。这些环境的集群是否可以在新版本保证质量的情况下，快速低成本的 apply 。结合 SOFARegistryChaos，我们和质量/SRE 的同学正在建设 nightly build 设施。

SOFARegistryChaos 作为变更门禁，新版本自动化的部署，接受 SOFARegistryChaos 的测试通过后，自动化部署到灰度以下的集群，仅在生产发布时候人工介入。

通过 nightly build，极大的减轻非生产环境的发布成本，同时新版本能尽早接受业务流量的检验。

故障演练

虽然我们做了大量的质量相关的工作，但是在线上面对各种故障时究竟表现如何？是骡子还是马，还是要拉出来溜一溜。

我们和 SRE 的同学在线上会定期做故障容灾演练，包括但不限于网络故障；大规模机器宕机等。另外演练不能是一锤子买卖的事情，没有保鲜的容灾能力其实等于 0。在仿真/灰度集群，进行容灾常态化，演练-迭代循环。

定位诊断

故障容灾演练常态化后，如何快速的定位到故障源成了摆在桌子上的一个问题，否则每次演练都鸡飞狗跳的，效率太低了。

SOFARegistry 各个节点做了大量的可观测性的改进，提供丰富的可观测能力，SRE 的诊断系统通过相关数据做实时诊断，例如这个 case 里就是一个 session 节点故障导致 SLO 破线。有了定位能力后，自愈系统也可以发挥作用，例如某个 session 节点被诊断出网络故障，自愈系统可以触发故障节点的自动化替换。

目前，我们的容灾演练应急绝大部分 case 已经不需要人肉介入，也只有这样低成本的演练才能常态化。

「收益」

通过不断的演练暴露问题和快速迭代修复，SOFARegistry 的稳定性逐步提升。

「总结」

SOFARegistry 6.0 除了自身的优化，在测试/运维/应急方面做了大量的工作，目标是提升研发/质量/运维人员的效能，让相关同学摆脱低效的人肉工作，提升幸福感。

PART. 4 开源：一个人可以走得很快，但一群人可以走的更远

SOFARegistry 是一个开源项目，也是开源社区 SOFAStack 重要的一环，我们希望用社区的力量推动 SOFARegistry 的前进，而不是只有蚂蚁集团的工程师去开发。

在过去一年，SOFARegistry 因为重心在 6.0 重构上，社区几乎处于停滞状态，这个是我们做得不够好的地方。

我们制定了未来半年的社区计划，在 12 月份会基于内部版本开源 6.0，开源的代码包含内部版本的所有核心能力，唯一区别是内部版本多了对 confreg-client 的兼容性支持。

另外从 6.1 后，我们希望后继的方案设计/讨论也是基于社区来开展，整个研发进程更透明和开放。

PART. 5 我们仍在路上

2021 年是 SOFARegistry 审视过去，全面夯实基础，提升效能的一年。

当然，我们当前还仍然处在初级阶段，前面还有很长的路要走。例如今年双十一的规模面临一系列非常棘手的问题：

• 一个集群内单应用实例数过多（热点应用单集群高达 7K 个实例）导致业务端收到地址推送时 CPU/memory 开销过大。

• 全地址列表推送，导致的连接数过多等。

还有其他的挑战：

• 增量推送，减少推送数据量和 client 端的资源开销

• 统一服务发现，支持跨集群

• 适应云原生下的新趋势

• 社区的运营

• 产品易用性

「参 考」

【1】Dubbo3 提出了应用级服务发现和相关原理：

dubbo.apache.org/zh/blog/202…
