F2 4.0 面向未来，全新升级

openwayne
1,025 阅读7分钟

导读

随着可视化应用越来越广，我们面临的数据也越来越庞大且复杂，我们对数据可视化的要求也越来越多，单一图表、单一形式、单一维度的数据表达已经远远不能满足我们的诉求，我们需要有更多元化、更丰富的形式，且能多维度表达的可视化引擎来满足我们的需求。 F2 是面向移动端的数据可视化引擎，我们致力于帮用户更好的认识数据和理解数据背后的故事，F2 4.0 我们面向未来多元化的诉求对图形、组件、动画进行了全新的设计和升级，并带来了更方便的扩展能力和丰富的叙事能力，能轻松地实现丰富且多元的可视化场景

可视化叙事

可视化叙事是一种非常优秀的数据表达方式，而叙事中的动画能非常好的引导用户关注点，并传达数据信息，动画的过渡和衔接也能很好地帮用户实现数据维度的切换，F2 4.0 我们全面升级了动画叙事能力。

时序动态图

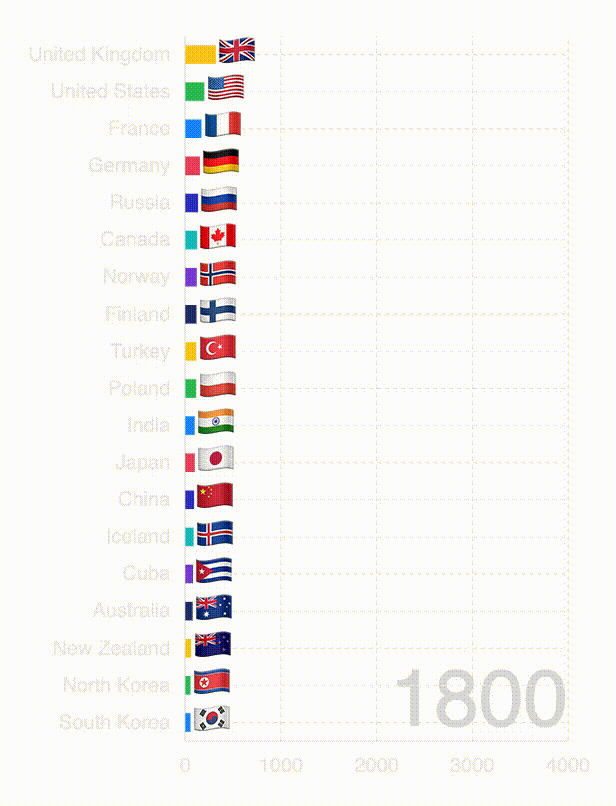

时序动态排序柱状图、折线图、气泡图都是非常经典和常见的叙事形式，F2 4.0 里面已经全面支持，并且可以开箱即用，非常简单 简单看一下动态排序柱状图的实现代码，非常简单，就是 Timeline 下面柱状图的连续变化，F2 内部会自动处理变化的图源并执行变化动画。

<Canvas>
  <Timeline delay={10}>
    {Object.keys(data).map((year) => {
      return (
        <Chart
          data={sort(data[year])}
          coord={{
            transposed: true,
          }}
          >
          <Year year={year} />
          <Axis field="country" />
          <Axis field="income" />
          <Interval x="country" y="income" color="country" />
        </Chart>
      );
    })}
  </Timeline>
</Canvas>

跨系列变化

跨系列变化是一种场景的多维视角切换场景，他能帮我们多维度切换数据视角，更全面地理解数据，在 F2 4.0 中也能很轻松地实现。

声明式

F2 4.0 开始，我们将全面拥抱声明式编程，声明式可以让你的代码更清晰和直观，避免了复杂的 API 调用，而且当数据变化时，F2 能高效地更新并渲染图表，在代码实现上，我们使用大家熟悉的 JSX 声明式语法，能让你非常方便地和 React 等框架结合，零门槛上手和使用

<Canvas>
  <Chart data={data}>
    <Axis field="country" />
    <Axis field="income" />
    <Interval x="country" y="income" color="country" />
  </Chart>
</Canvas>

组件化

组件是 F2 4.0 里一项很重要的更新，组件可以封装相对复杂的逻辑，并构造相应的UI, 组件也能让代码方便的组合与复用，在 4.0 里面我们借鉴了 React 优秀的组件设计模式，重构了 F2 的组件模式，让组件定义和使用都像 React 一样方便

import { Component } from '@antv/f2';

class Hello extends Component {
  constructor(props) {
    super(props);
  }
  willMount() {}
  didMount() {}
  shouldUpdate() {}
  willReceiveProps(props) {}
  willUpdate() {}
  didUpdate() {}
  render() {}
  didUnmount() {}
}

图形能力

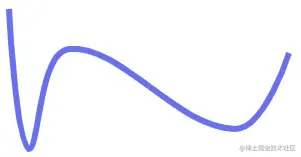

在 F2 4.0 中，我们将图形绘制能力更进一步地开放出来，让你更方便和自由地构建自己的图表UI， 并且借助声明式语法和组件，可以让你像构建DOM一样构建自己的UI界面

<group>
  <rect attrs={ ... } />
  <circle attrs={ ... } />
  <line attrs={ ... } />
  <polygon attrs={ ... } />
  <arc attrs={ ... } />
  <sector attrs={ ... } />
  <text attrs={ ... } />
</group>

动画能力

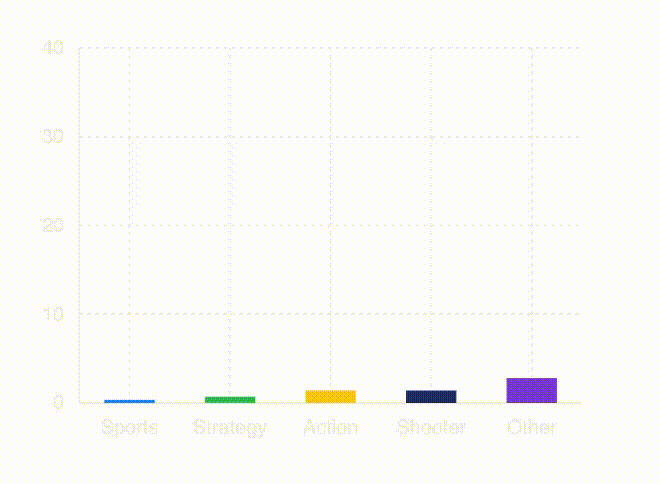

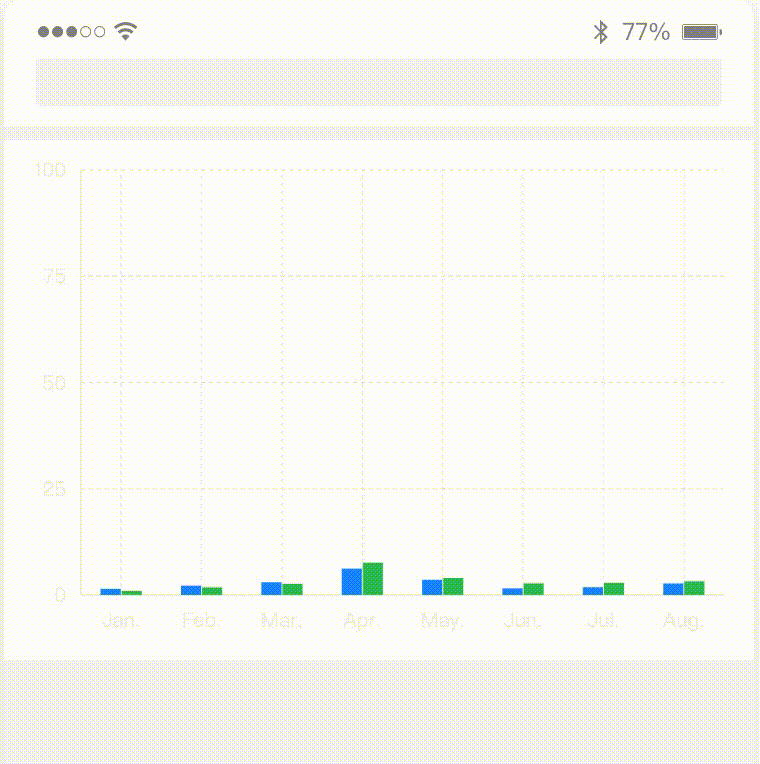

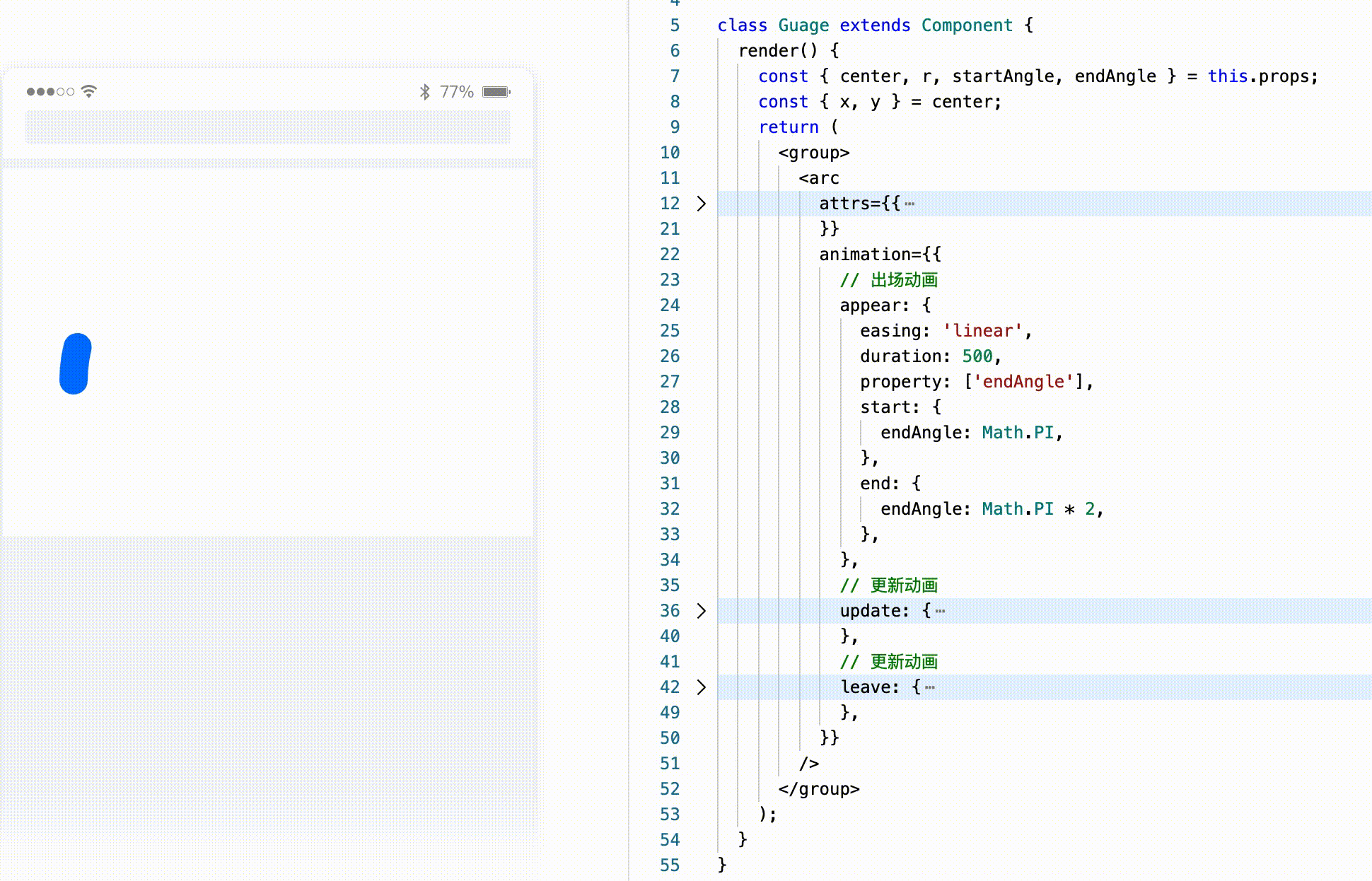

动画能力也是 F2 4.0 中一项很重要的更新，F2 4.0 对动画做了更深层次的抽象与定义，将动画拆解成appear(出现)、update(变化)、leave(消失) 这3个完整且独立的生命周期阶段，并通过 Virtual DOM 自动识别图形的生命周期阶段，并执行相应动画，可以让你非常方便的声明和定义动画。

Timeline

Timeline 是 F2 4.0 中一个很有用的组件，他能让多个组件实现连续的播放。有了 Timeline 后，你可以任意组合多个组件，并让他们连续播放，比如前面柱状图和 Treemap 的跨系列变化，就是通过 Timeline 组合柱状图和 Treemap 的结果

<Canvas context={context} pixelRatio={2}>
  <Timeline delay={200} loop>
    <Chart data={data}>
      ...
    </Chart>
    <Treemap />
  </Timeline>
</Canvas>

其他

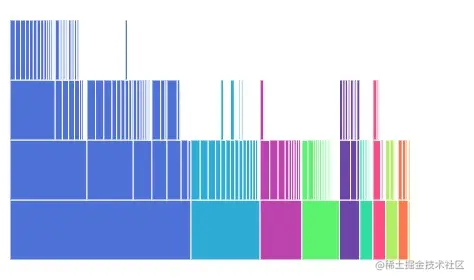

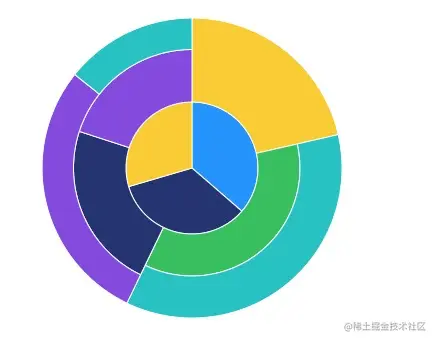

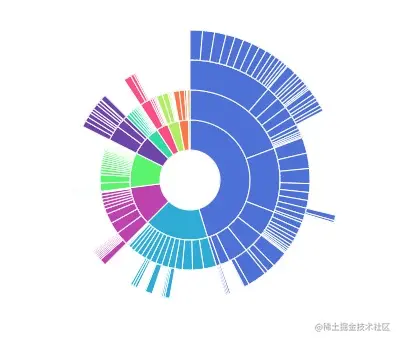

除了上面的能力升级外，我们还在 4.0 里内置一些常用的图表组件

未来

第一，F2 会继续完善 4.0 新增的能力，并继续加强可视化叙事能力，尤其是跨系列变化中的形变能力，相信不久的将来就可以和大家见面； 第二，在现有能力之上，F2 会继续探索和深入新的可视化场景和形式，让数据洞察变得更加直观和快捷； 第三，F2 会和 F 系列一起积极地往 IOT、VR、AR 等新兴领域做更深入的探索和准备； 最后，欢迎大家关注并 star 我们的 GitHub 仓库~
