工作原理概览


  1. 首先会加载mybatis配置文件，然后进行解析，生成Configuration和一个个MappedStatement

  2. SqlSessionFactoryBuilder通过Configuration对象生成SqlSessionFactory,用来开启SqlSession.

  3. SqlSession对象完成和数据库的交互

  4. 当用户程序调用myatis接口层api(即Mapper接口的中的方法)

  5. SqlSession通过调用api的statement ID 找到对应的Mappedtatment对象

  6. 通过Executor(负责动态SQL生成和查询缓存的维护)将MappedStatement对象进行解析,sql参数转化，动态sql拼接，生成jdbc statment对象

  7. jdbc执行sql

  8. 借助MappedStatement中的结果映射关系，将返回结果转化为bean,map等结构

Mybatis核心类

SqlSessionFactoryBuilder

每一个Mybatis的应用程序的入口是SqlSessionFactoryBuilder.

它的作用就是通过XML文件创建Configuration对象。然后通过build方法创建

SqlSessionFactory对象。


SqlSessionFactoryBuilder根据传入的数据流生成Configuration对象，然后根据Configuration对象

创建默认的SqlSessionFactory实例。

Configuration

存储配置信息的容器并且Mapperstate对象以及Mapper接口的工厂类MapperProxyFactory都是再这个配置类中.

SqlSessionFactory

它的主要功能就是创建SqlSession对象，和SqlSessionFactoryBuilder对象一样，没有必要每次访问都创建一次，通常做法是创建一个全局的对象。

SqlSession

SqlSession对象主要功能是完成一次数据库的访问和结果的映射，它类似于数据库的session概念，由于不是线程安全的，所以SqlSession对象的作用域需限制方法内。

SqlSession主要由四个很重要的对象：

  • Execute: 调度执行StatementHandler、ParmmeterHandler、ResultHandler执行相应的SQL语句。

  • StatementHandler：使用数据库中Statement（PrepareStatement）执行操作，即底层是封装好了的prepareStatement。·

  • ParammeterHandler：处理SQL参数；

  • ResultHandler：结果集ResultSet封装处理返回。

Executer

执行器是真正执行java和数据库交互的东西，参与了整个sql查询执行过程。

Executor会先调用StatementHandler的prepare()方法预编译SQL语句，同时设置一些基本的运行参数，然后调用StatementHandler的parameterize()方法（实际上是启用了ParameterHandler设置参数）设置参数，resultHandler再组装查询结果返回调用者完成一次查询完成预编译，简单总结起来就是即先预编译SQL语句，之后设置参数（跟JDBC的prepareStatement过程类似）最后如果有查询结果就会组装返回。

getMapper

这个方法是用来获取Mapper接口的代理对象，我们都知道，如果是使用xml+mapper接口形式的映射器，那么mybatis是如何根据接口找到对应的sql去执行的呢，就是通过getMapper方法。

Mapper接口是个接口，不能实例化，那么怎么去执行，这时候就是通过动态代理。

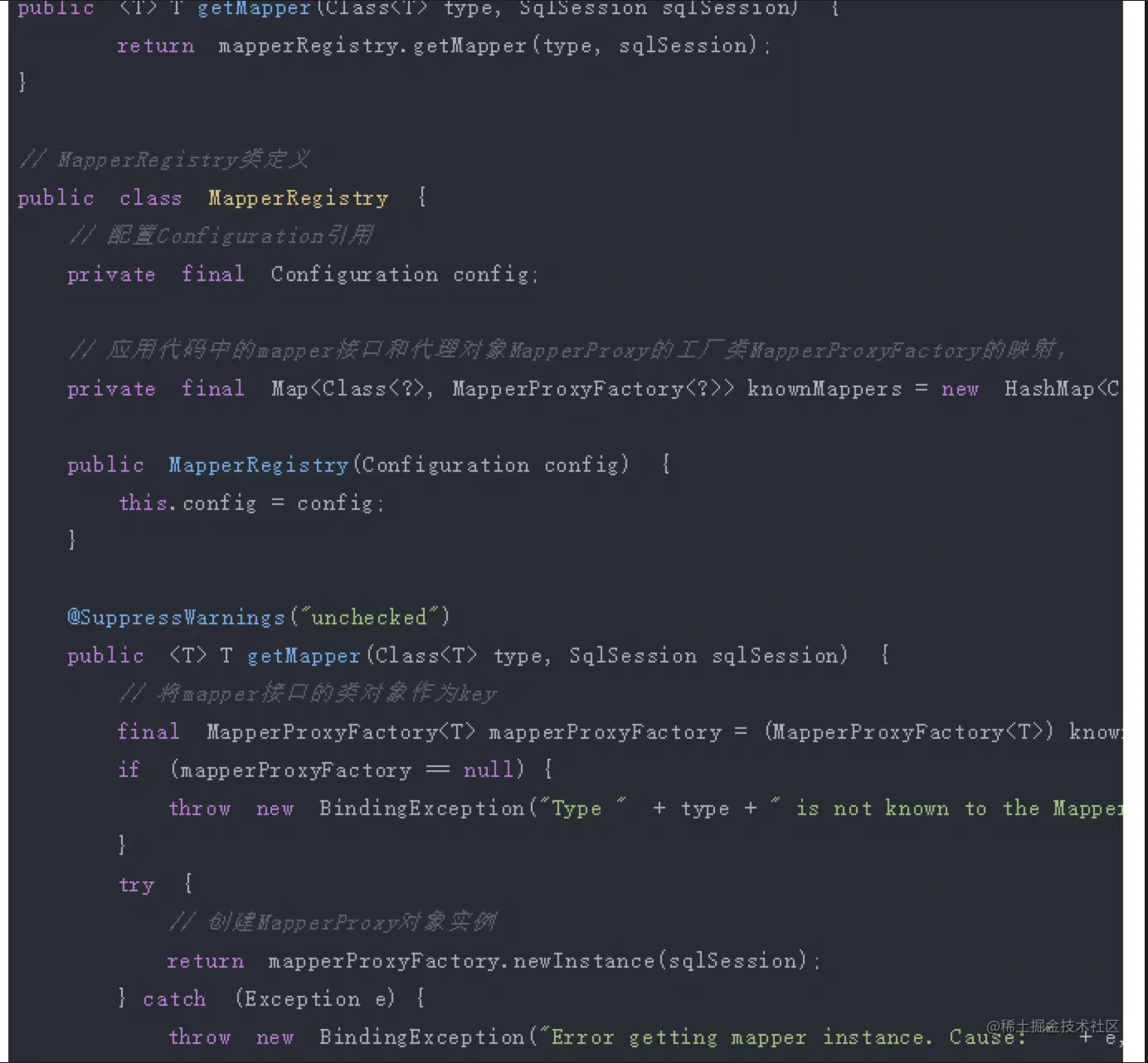

通过getMapping方法，这个方法会调用configuration的getMapper方法，从configuration内部获取指定的Mapper接口类型的MapperProxy代理对象。


这个mapperRegistry是Configuration中的一个属性，，它内部维护一个HashMap用于存放mapper接口的工厂类，每个接口都会对应一个工厂类MapperProxyFactory.

然后通过这个工厂类拿到对应的Mapper接口，但拿到的是它的代理类MapperProxy。

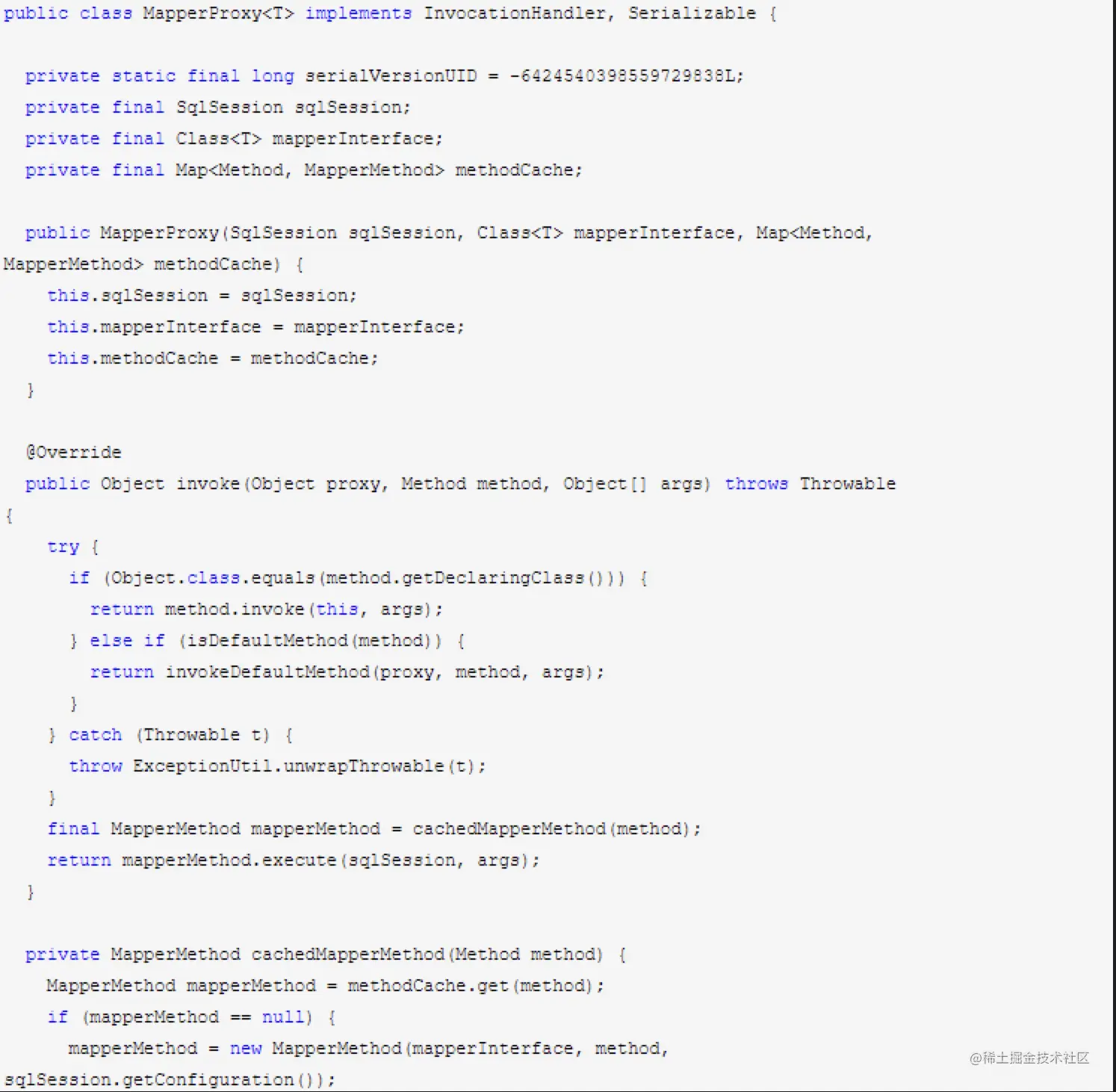

这个类实现了JDK动态代理必须实现的InvocationHandler接口，我们知道，在jdk动态代理中，会回调

invoke方法，通过代码可以看到，在这个方法中，首先会拿到MapperMethod类，而真正去将接口和sql去匹配以及执行sql就是通过MapperMethod类。

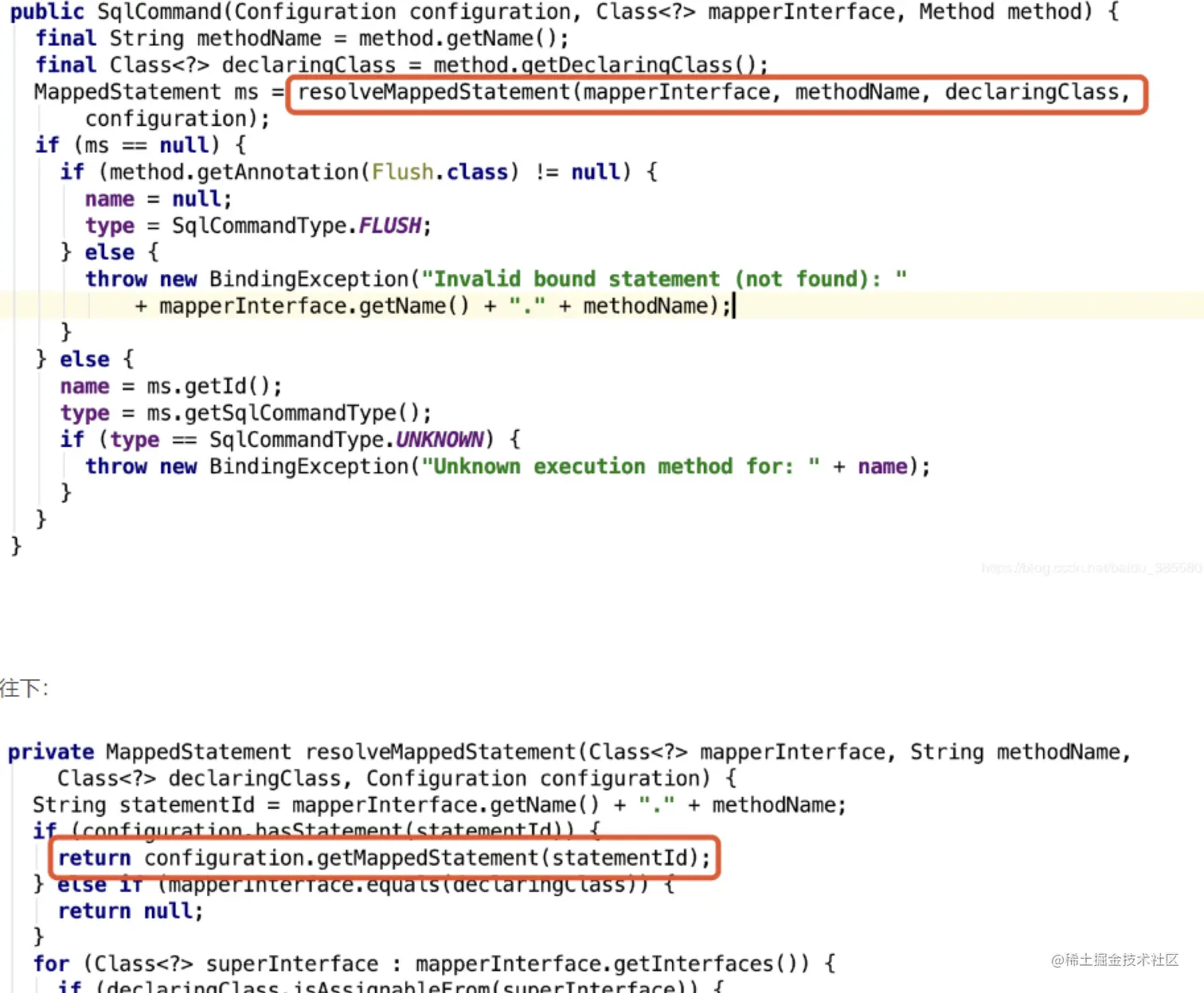

MapperMethod类是整个代理机制的核心类，对sqlSession操作进行了封装使用，该类有两个内部类，SqlCommand和MethodSignature，SqlCommand用来封装CRUD操作，也就是我们在xml文件中配置的节点，每个节点都会生成对应的MapperStatement类，这个类是在xml解析的时候就生成了，而找到MapperStatement和接口方法的对应就是通过下面的代码去实现


首先要了解的一点是MapperStatement是存在Configuration中的MapperStatements这个Map集合中，集合的value存的是mapperstatement,.key存的是statementId,这个id是由mapper接口名，和方法名组成，所以接口和mapperstatement就是通过这种方式去匹配，回想下Mapper.xml的配置，每个Mapper.xml都要设置nameSpace,这个就是mapper接口名，每个sql都有一个id，这个id对应的就是

接口的方法名。

找到之后就会调用sqlSession的不同的具体方法去执行sql了。
