SVG（十一）——动画（2）

接上文

（10）动画

<animateMotion>

  • <animateMotion>可以让SVG图像沿着设置的路径进行运动

  • 代码示例

    <circle  cx="0" cy="0" r="25">
    <animateMotion path="M 100 100, Q 150 0 200 100, T 300 100" dur="3s"/>
</circle>

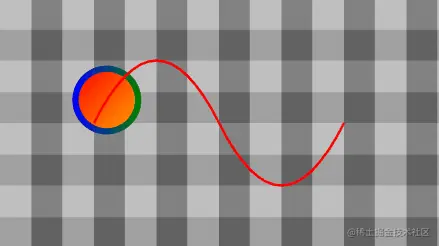

    svg-animate4

    使用path属性来指定当前动画的运动路径

    • path属性的规则同<path>标签的d属性规则

  • 除了使用path属性值，我们还可以来指定一条外部路径

    • 然后使用<mpath>标签来链接到这条指定的路径，从而让SVG图形沿着这条路径进行运动

  • <mpath>标签需要嵌套在<animateMotion>标签内部

    • 通过xlink:href来链接到另一条路径

      <path id="path" d="M 100 100, Q 150 0 200 100, T 300 100" />
<circle cx="0" cy="0" r="50">
    <animateMotion dur="3s">
        <mpath xlink:href="#path"></mpath>
    </animateMotion>
</circle>

      效果同上

      svg-animate4

  • 额外的，xlink:href属性也适用于SVG的其它动画标签，如

    <set xlink:href="#set"></set>

<animate xlink:href="animate"></animate>

<animateTransform xlink:href="transform"></animateTransform>

  • 对于上述情况，我们设置的圆心坐标(cx,cy)均为0

    • 如果额外设置了圆心的坐标，则其运动路径会稍有变化

    • 其运动路径会在原路径的基础发生偏移，偏移量为设置的cx、cy值

      如这里设置圆心在Y轴上的坐标为100，则其运动路径会在原来的基础上向下移动100

    <circle cx="0" cy="100" r="25">
    <animateMotion path="M 100 100, Q 150 0 200 100, T 300 100" dur="3s" repeatCount="indefinite" />
</circle>

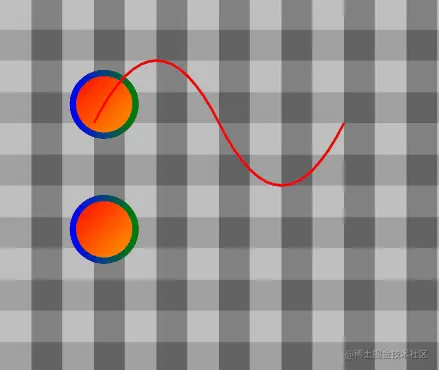

    svg-animate5

    同样的，对于cx的设置同样也会出现类似的效果

    • 其偏移为X轴方向上的偏移

    所以使用SVG的动画标签<animateMotion>的形状其起点需要从原点开始，但路径的位置可以是任意地点

    而如果改变了起点的位置，则其运动路径也会发生相应的偏移，偏移值为起点的偏移值

  • 接下来，我们设置一个箭头形状，给它加上路径动画

    <path d="M 0 0,l 20 0,l -10 -15,l 10 15,l -10 15,l 10 -15,z">
    <animateMotion path="M 100 100, Q 150 0 200 100, T 300 100" dur="3s"/>
</path>

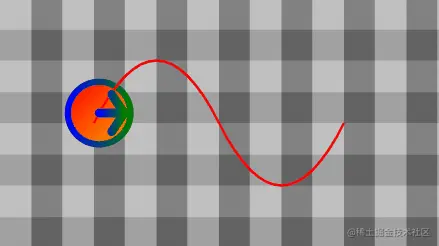

    svg-animate6

    可以看到，箭头形状虽然可以沿着路径进行运动，但其方向却始终未变，

    因此，我们可以使用rotate属性来指定当前形状是否随路径方向变化而变化

    • 设置auto表示SVG图形的方向沿路径切线方向
    <path d="M 0 0,l 20 0,l -10 -15,l 10 15,l -10 15,l 10 -15,z">
    <animateMotion path="M 100 100, Q 150 0 200 100, T 300 100" dur="3s" rotate="auto"/>
</path>

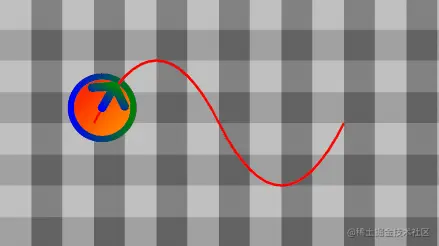

    svg-animate7

    这样箭头方向就是路径的方向了

    这个属性同motion-path中的offset-rotate属性的作用
