三棵树的关系
上篇文章我们从Flutter的main.dart入手, 一路探讨了三棵树Widget、Element、RenderObject的创建流程和三棵树的关系。简单回顾下三棵树的创建流程和关系:
- Widget树的根节点是RenderObjectToWidgetAdapter(继承自 RenderObjectWidget extends Widget)， 我们runApp中传递的Widget树就被追加到了这个树根的child属性上。
- Element树的根节点是RenderObjectToWidgetElement(继承自RootRenderObjectElement extends RenderObjectElement extends Element)。通过调用
RenderObjectToWidgetAdapter的createElement方法创建。创建RenderObjectToWidgetElement的时候把RenderObjectToWidgetAdapter(创建方法:RenderObjectToWidgetElement<T> createElement() => RenderObjectToWidgetElement<T>(this);)通过构造参数传递进去，所以 Element 的 _widget 属性值为 RenderObjectToWidgetAdapter 实例，也就是说 Element 树中 _widget 属性持有了 Widget 树实例。RenderObjectToWidgetAdapter 。 - RenderObject 树的根结点是 RenderView（
RenderView extends RenderObject with RenderObjectWithChildMixin<RenderBox>），在 Element 进行 mount 时通过调用 Widget 树（RenderObjectToWidgetAdapter）的createRenderObject方法获取 RenderObjectToWidgetAdapter 构造实例化时传入的 RenderView 渲染树根节点。
简答的回顾, 我们可以知道如下几点:
- Widget树: Widget是不可变的。开发者使用声明式写出来的UI界面, Widget仅仅只持有控件的配置信息, 是一个配置, 并不会参与UI渲染。所以即使Widget会频繁的创建和销毁, 也不会影响到渲染的性能。
- Element树: Element是不稳定的。Element是树中特定位置Widget的一个实例化对象。Element 是通过遍历 Widget树时，调用 Widget 的方法创建的。Element同时持有Widget和RenderObject。Element 承载了视图构建的上下文数据，是连接结构化的配置信息到完成最终渲染的桥梁。
- RenderObject树: 从名字可以直观知道, RenderObject是主要实现视图渲染的对象。RenderObject渲染视图分为四个阶段, 即布局、绘制、合成、渲染。其中, 布局、绘制在RenderObejct中完成, Flutter采用深度优先遍历渲染树对象, 确定树中各个对象的位置和尺寸, 并把它们绘制在不同的图层上。绘制完毕后, 合成、渲染的工作则交给Skia完成。

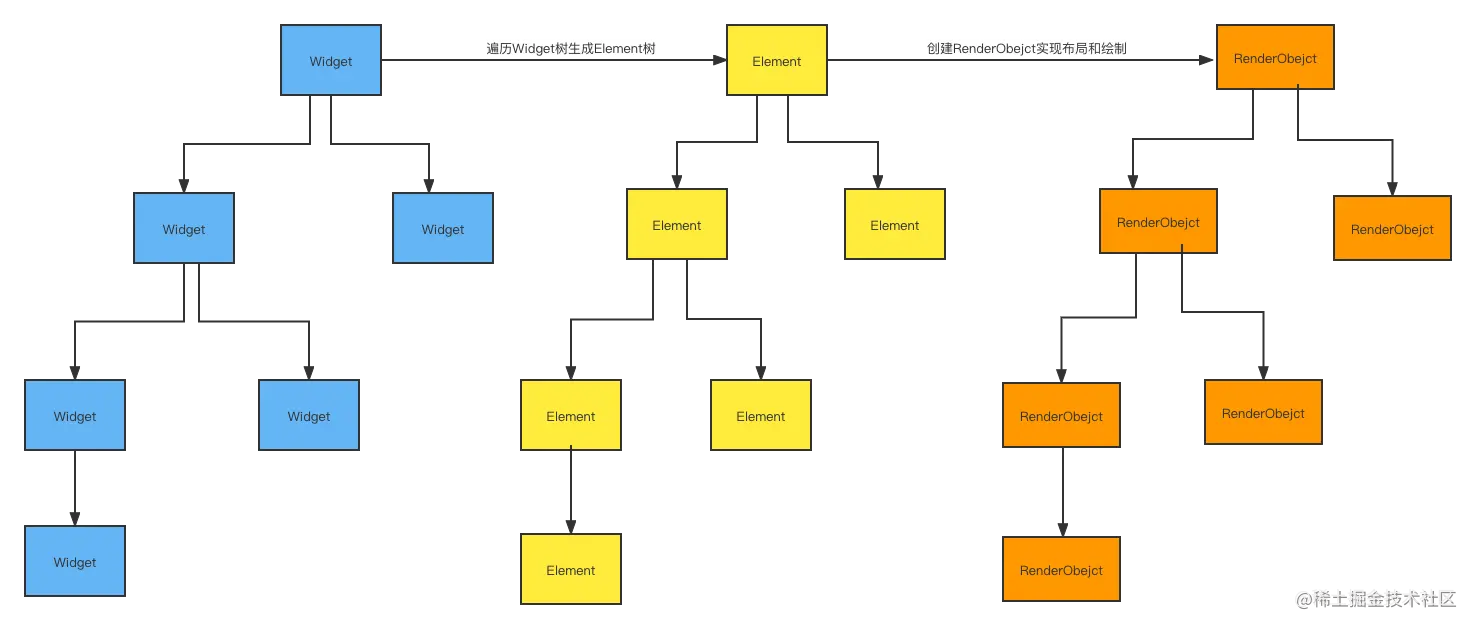

三棵树的关系图如下:
上面我们知道了三棵树是什么？
接下来我们一起学习下三棵树的作用。
三棵树的作用
三棵树是为了性能。Widget只是提供UI展示需要的配置信息, 所以Widget是非常轻量级的, 实例化耗费的性能很少。RenderObject是重量级的, 频繁的实例化和销毁RenderObject对性能的影响比较大, 所以Flutter需要复用Element从而减少频繁创建和销毁RenderObject。所有当Widget树的配置信息改变的时候, Flutter使用Element树来比较新的Widget树和原来的Widget树。那么, Element是怎样比较、根据什么来判断是更新Widget还是新建Widget呢?
abstract class Element extends DiagnosticableTree implements BuildContext {
/// Creates an element that uses the given widget as its configuration.
///
/// Typically called by an override of [Widget.createElement].
Element(Widget widget)
: assert(widget != null),
_widget = widget;
......
RenderObject? get renderObject {
RenderObject? result;
void visit(Element element) {
assert(result == null); // this verifies that there's only one child
if (element._lifecycleState == _ElementLifecycle.defunct) {
return;
} else if (element is RenderObjectElement) {
result = element.renderObject;
} else {
element.visitChildren(visit);
}
}
visit(this);
return result;
}
@protected
@pragma('vm:prefer-inline')
Element? updateChild(Element? child, Widget? newWidget, Object? newSlot) {
if (newWidget == null) {
if (child != null)
deactivateChild(child);
return null;
}
final Element newChild;
if (child != null) {
bool hasSameSuperclass = true;
// When the type of a widget is changed between Stateful and Stateless via
// hot reload, the element tree will end up in a partially invalid state.
// That is, if the widget was a StatefulWidget and is now a StatelessWidget,
// then the element tree currently contains a StatefulElement that is incorrectly
// referencing a StatelessWidget (and likewise with StatelessElement).
//
// To avoid crashing due to type errors, we need to gently guide the invalid
// element out of the tree. To do so, we ensure that the `hasSameSuperclass` condition
// returns false which prevents us from trying to update the existing element
// incorrectly.
//
// For the case where the widget becomes Stateful, we also need to avoid
// accessing `StatelessElement.widget` as the cast on the getter will
// cause a type error to be thrown. Here we avoid that by short-circuiting
// the `Widget.canUpdate` check once `hasSameSuperclass` is false.
assert(() {
final int oldElementClass = Element._debugConcreteSubtype(child);
final int newWidgetClass = Widget._debugConcreteSubtype(newWidget);
hasSameSuperclass = oldElementClass == newWidgetClass;
return true;
}());
if (hasSameSuperclass && child.widget == newWidget) {
if (child.slot != newSlot)
updateSlotForChild(child, newSlot);
newChild = child;
} else if (hasSameSuperclass && Widget.canUpdate(child.widget, newWidget)) {
if (child.slot != newSlot)
updateSlotForChild(child, newSlot);
/// 更新
child.update(newWidget);
assert(child.widget == newWidget);
assert(() {
child.owner!._debugElementWasRebuilt(child);
return true;
}());
newChild = child;
} else {
deactivateChild(child);
assert(child._parent == null);
///
newChild = inflateWidget(newWidget, newSlot);
}
} else {
/// 惊天秘密!!! 首次加载,
newChild = inflateWidget(newWidget, newSlot);
}
......
return newChild;
}
@mustCallSuper
void update(covariant Widget newWidget) {
// This code is hot when hot reloading, so we try to
// only call _AssertionError._evaluateAssertion once.
assert(
_lifecycleState == _ElementLifecycle.active
&& widget != null
&& newWidget != null
&& newWidget != widget
&& depth != null
&& Widget.canUpdate(widget, newWidget),
);
_widget = newWidget;
}
void updateSlotForChild(Element child, Object? newSlot) {
......
/// 只会更新对应的element树, 并将对应的render树进行更新
void visit(Element element) {
element._updateSlot(newSlot);
if (element is! RenderObjectElement)
element.visitChildren(visit);
}
visit(child);
}
static bool canUpdate(Widget oldWidget, Widget newWidget) {
return oldWidget.runtimeType == newWidget.runtimeType
&& oldWidget.key == newWidget.key;
}
}
由以上源码可知以下几点:
- Element调用canUpdate方法, 通过对比Widget树的类型、key, 来判断是否可更新树、还是重新创建树
- 某一个位置的Widget和新的Widget不一致, 那么, 需要重新创建Element、RenderObject, 频繁创建, 耗费性能
- 某一个位置的Widget和新的Widget一致时, 则只需要修改RenderObject的配置, 不用进行耗费性能的RenderObject的实例化工作了
因此, 可以看出, 即使外面的 widget 树经常变换重建，我们的 Element 可以维持相对稳定，不会重复创建，当然也就不会重复 mount， 生成 RenderObject，只需要以最小代价更新相关属性即可，最大可能减小了性能消耗。Widget 本身只是一些配置信息，简单的对象，它的变更重建不直接影响渲染，对性能影响很小。
总结
上面分析了Widget、Element、RenderObject的联系。下面简单来个总结。
Flutter遍历Widget树时, 调用Widget里面的createElement方法生成对应节点的Element对象, 同时Element对象持有该Widget对象。
特别地, StatefulElement对象创建的时候, 也执行StatefulWidget里面的createState方法创建state, 并且当前Widget也赋值给了state里的_widget, 然后state赋值给了Element里的_state属性。
StatefulElement 执行 build 方法的时候是执行的 state 里面的 build 方法，并且将自身传入，也就是 常见的 BuildContext。Widget build() => state.build(this);
问题
createState 方法在什么时候调用？state 里面为啥可以直接获取到 widget 对象？
答：Flutter 会在遍历 Widget 树时调用 Widget 里面的 createElement 方法去生成对应节点的 Element 对象，同时执行 StatefulWidget 里面的 createState 方法创建 state，并且赋值给 Element 里的 _state 属性，当前 widget 也同时赋值给了 state 里的_widget，state 里面有个 widget 的get 方法可以获取到 _widget 对象。
build 方法是在什么时候调用的？
答：Element 创建好以后 Flutter 框架会执行 mount 方法，对于非渲染的 ComponentElement 来说 mount 主要执行 widget 里的 build 方法，StatefulElement 执行 build 方法的时候是执行的 state 里面的 build 方法，并且将自身传入，也就是常见的 BuildContext
BuildContext 是什么？
答：StatefulElement 执行 build 方法的时候是执行的 state 里面的 build 方法，并且将自身传入，也就是 常见的 BuildContext。简而言之 BuidContext 就是 Element。
Widget 频繁更改创建是否会影响性能？复用和更新机制是什么样的？
答：不会影响性能，widget 只是简单的配置信息，并不直接涉及布局渲染相关。Element 层通过判断新旧 widget 的runtimeType 和 key 是否相同决定是否可以直接更新之前的配置信息，也就是替换之前的 widget，而不必每次都重新创建新的 Element。
创建 Widget 里面的 Key 到底是什么作用？
答：Key 作为 Widget 的标志，在widget 变更的时候通过判断 Element 里面之前的 widget 的 runtimeType 和 key来决定是否能够直接更新。
