原文日期：2017-06-13

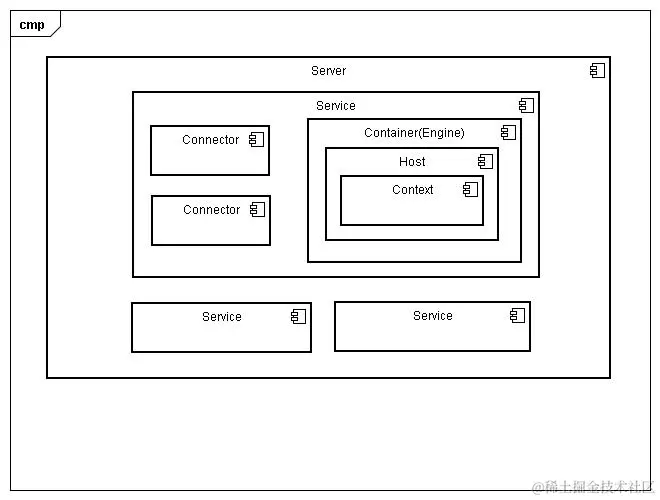

如下图，表示Tomcat重要组件图之间的关联关系。Server代表Tomcat的整个容器，并且它只能存在一个实例，它内部可以包含一个或多个Service，Service中包含两个主要的组件Connector连接器和Container容器。连接器Connector负责接收请求连接，并创建request和response实例，将request和response传递给Container容器，交由容器处理请求并响应客户端。
Server
在Tomcat设计中，一个Server代表整个容器。Tomcat提供Server interface接口一个默认实现，一般很少会由用户自定义。
Service
Service是一个中介容器，他生存在Server里面，并且将一个或多个Connectors连接到一个Engine上。Service元素很少由用户自定义实现，因为默认实现简单和功能足够。Service interface.
Engine
Engine代表一个特定Service的请求处理通道。一个Service可能有多个Connectors，Engine可以接收和处理来自于connectors的所有请求，将响应返回到适当的连接器，以便传输到客户端。Engine interface可能会被自定义实现，但该做法也不常用。
注： the Engine may be used for Tomcat server clustering via the jvmRoute parameter. Read the Clustering documentation for more information.
Host
Host关联了一个网络名称，比如www.yourcompany.com。一个Engine可能包含多个hosts，并且Host元素也支持网络别名, 比如yourcompany.com and abc.yourcompany.com。用户很少去自定义Hosts，因为StandardHost implementation默认实现提供了比较完善的功能。
Connector
Connector处理与客户端的通信。Tomcat中可以有多个可用的connectors。包含HTTP connector（它用于大多数HTTP传输，特别是在将Tomcat作为独立服务器运行时），和AJP connector（它实现了AJP协议，被用作去连接其他的web服务器，比如Apache HTTPD服务器)。 Creating a customized connector is a significant effort.
Context
Context代表一个web应用。一个Host可以包含多个contexts，每个context都对应唯一的路径。 Context interface may be implemented to create custom Contexts, but this is rarely the case because the StandardContext provides significant additional functionality.
参考Tomcat官方架构描述原文地址
