介绍

在《CSI插件注册》中提到容器存储接口(CSI)为外部存储接入云原生Kubernetes提供了标准化的注册方案，而作为CSI中的重要成员csi-provisioner，在其中发挥着重要的作用。在CSI Plugin注册完成之后，csi-driver作为服务端对外提供标准的存储服务，其中包括卷创建、删除，容量获取，插件能力获取等。csi-provisioner作为客户端，通过GRPC方式与CSI插件进行交互，最终与远端存储服务器完成对接。
本文主要讲解csi-provisioner的基本原理，以及在整个CSI环节中发挥的作用。不管是刚接触Kubernetes存储的初学者，还是想要着手进行CSI插件开发的同学，通过本文对csi-provisioner的介绍都能有所收获。

原理

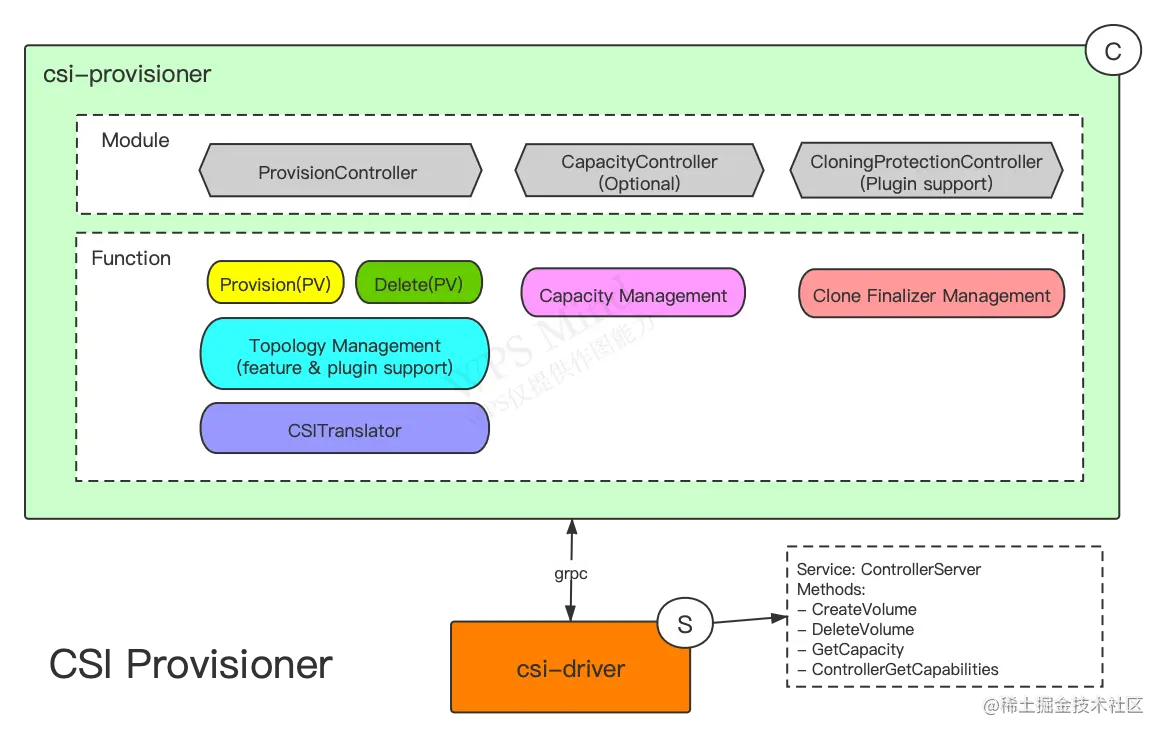

全篇基于csi-provisioner的v3.0版本，主要由三个控制器(Controller)组成，分别是ProvisionController、CapacityController和CloningProtectionController，它们监听PersistentVolumeClaim(PVC)、PersistentVolume(PV)、StorgaeClass、CSINode等资源，及时处理资源变更。

ProvisionController是核心控制器，主要职责是为PVC创建或删除PV并与CSI插件交互创建并删除存储资源。
CapacityController的职责是对存储的容量进行管理，并创建CSIStorageCapacity资源供Kubernetes Pod调度使用。
CloningProtectionController负责克隆存储卷场景下对PVC进行保护，及时添加或删除CloneFinalizer标记。

作用

ProvisionController控制器

动态供应

Kubernetes中PV的供应有2种方式，动态供应和静态供应。

静态供应指用户需要手动在存储服务器上创建存储卷，然后需要创建一个PV资源显示存储卷相关的信息，最后再创建一个PVC与PV进行绑定后，才能供pod进行使用。
动态供应，即用户无需关心PV资源创建以及存储服务器上的存储卷创建，ProvisionController根据StorageClass资源中parameters信息以及PVC的请求容量，自动创建PV资源。通过动态供应的方式，能大大降低用户创建PVC的效率。实质上ProvisionController在进行自动供应时，必须完成CreateVolume和DeleteVolume的2个接口调用，一方面ProvisionController需要维护PVC和PV的资源状态，另一方面还需要与csi-plugin进行存储资源的新建与删除。

存储拓扑管理

ProvisionController存储拓扑管理，本质是对CSINode资源进行整合，用于创建存储卷的节点调度。该功能需要Kubernetes 1.17版本以上支持，并且需要在csi-provisioner上开启特性--feature-gates=Topology=True，同时需要插件支持PluginCapability_Service_VOLUME_ACCESSIBILITY_CONSTRAINTS能力。在《CSI插件注册》中有讲到CSI插件最终会生成CSINode资源，并在node资源上添加annotation——csi.volume.kubernetes.io/nodeid。
此时，ProvisionController将在调用CreateVolume接口时，将根据CSINode和Node资源进行整合，生成可调度的节点拓扑，设置在AccessibilityRequirements参数中。如果PVC上存在annotation——volume.kubernetes.io/selected-node，并且该值在节点拓扑中存在，则节点拓扑中只存在一个可被调度的节点。如果selected-node值不存在，则pod在进行调度时，将调度失败。最终，插件会将调度的节点信息nodeAffinity生成在PV中，如下所示：

apiVersion: v1
kind: PersistentVolume
metadata:
  finalizers:
  - kubernetes.io/pv-protection
  name: pv-test
spec:
  accessModes:
  - ReadWriteOnce
  、、、、、、
  nodeAffinity:
    required:
      nodeSelectorTerms:
      - matchExpressions:
        - key: kubernetes.io/hostname
          operator: In
          values:
          - <nodeName>

In-tree插件与Out-tree插件转义

目前，In-tree插件中driverName为以下名称，才允许被转义。In-tree插件被转义前必须满足2个条件，一是需要Kubernetes 1.17版本以上，二是在创建PVC时添加annotation——pv.kubernetes.io/migrated-to: <driverName>。

// In-tree driverName
// gce_pd
pd.csi.storage.gke.io
// aws_ebs
ebs.csi.aws.com
// openstack_cinder
cinder.csi.openstack.org
// azure_disk
disk.csi.azure.com
// azure_file
file.csi.azure.com
// vsphere_volume
csi.vsphere.vmware.com

ProvisionController转义In-tree插件的实质，是将早期的内置插件逻辑转移至外部插件。主要表现在，一是将StorageClass资源中的parameters参数转义成能被外部插件认可的参数，能完成外部插件中的CreateVolume和DeleteVolume接口调用；其二，将PV资源中csi参数转义成内部插件的参数，防止被内部插件修改；最后，在删除存储卷时，将PV中内部插件的参数转义成csi参数，以便外部插件完成DeleteVolume操作。
以vSphere_volume存储为例：

StorageClass: parameters

In-tree	Out-tree
fstype	csi.storage.k8s.io/fstype
storagepolicyname	storagepolicyname
datastore	datastore-migrationparam
diskformat	datastore-migrationparam
hostfailurestotolerate	hostfailurestotolerate-migrationparam
forceprovisioning	forceprovisioning-migrationparam
cachereservation	cachereservation-migrationparam
diskstripes	diskstripes-migrationparam
objectspacereservation	objectspacereservation-migrationparam
iopslimit	iopslimit-migrationparam
	csimigration

PersistentVolume: csi => vsphereVolume

csi	vsphereVolume
fstype	fstype
initialvolumefilepath	volumePath

PersistentVolume: vsphereVolume => csi

vsphereVolume	csi
	driver
fstype	fstype
volumePath	volumeHandle
storagePolicyName	volumeAttributes.storagePolicyName

CapacityController控制器

容量管理

CapacityController是在Kubernetes 1.19版本引入的控制器，主要通过CSIStorageCapacity管理存储总容量，

控制器完成PV创建操作后，CapacityController更新CSIStorageCapacity消耗容量；
控制器完成PV删除操作后，CapacityController更新CSIStorageCapacity释放空闲容量。

开启容量管理，需要在csi-provisioner启动时，添加命令参数--enable-capacity=true，注入环境变量NAMESPACE和POD_NAME（csi-provisioner的pod名称和分区）。容量不足时，用户可以先通过CSIStorageCapacity资源查看剩余容量，避免创建PVC后出现Pending的情况。

CloningProtectionController控制器

克隆finalizer管理

ProvisionController在克隆存储卷时，会对dataSource指向的PVC设置克隆保护。

  finalizers:
  - provisioner.storage.kubernetes.io/cloning-protection

之后，CloningProtectionController会监听克隆保护的PVC，发现目标PVC已完成克隆操作，则会删除克隆finalizer成员。这样可以避免PVC在进行克隆卷创建时，出现源PVC被删除的情况。克隆卷PVC定义如下，前提是csi-plugin需要支持克隆能力(ControllerServiceCapability_RPC_CLONE_VOLUME)。

spec:
  dataSource:
    kind: PersistentVolumeClaim
    name: <source PVC>

总结

csi-provisioner实质是多个控制器的集成，通过与csi-plugin交互，管理Kubernetes中存储相关的资源。所以，csi-provisioner离不开csi-plugin，特别是在进行csi-plugin探究过程中，了解清楚csi-provisioner的作用，有利于csi-plugin顺利开发。
