从一个网络工程师的角度出发，观察 K8S 的世界。

开篇

在传统业务场景下，我们知道一般情况业务流量访问时，会从客户端发起 --> DNS 解析 --> LB --> 防火墙 --> 服务集群 --> 服务集群内部负载 --> 真实服务器，最终对外提供服务访问。而在 K8S 的系统环境下，基本的流量访问是类似的，只是在其中和传统网络又有什么地方不同呢？这个是我们这次探索之路的主要目的。

接下来，就以访问一个搭建好的 eureka-web 为例子，一起来看看业务访问过程中 K8S 的不同。

K8S 业务访问方式

在开始之前，我们需要先了解 K8S 的几种服务暴露的方式，掌握基本的规则。

NodePort

不知道你是否使用过才 API 或者用 docker 直接启动一个服务端口，然后通过本地直接调用 IP+Port 的方式来测试你的代码。没错，这个就是最基本的访问场景，也是我们大家应该比较熟悉的方式。而 K8S 也支持这种方式实现业务访问。

这种方式就是 NodePort，在 K8S 之中一个 Service 的 Pod 启动之后，会暴露一个 Port，将这个 Port 直接映射到当前 Node 的一个指定 Port 上，那么此时通过访问 NodeIP + Port 的方式就能实现业务访问的最基本的需求。

这种方式简单粗暴，但是存在很多问题：

  • Node 端口有限，默认设置如下图 20000 - 65000 image.png
  • Pod 会在 Node 上面迁移，如果 Pod 被迁移了，对外暴露的地址就需要变更
  • 不利于管理
  • 端口直接暴露不合规

所以这种方式不是主要的提供服务的方式，只有服务比较稳定，或者在测试环境为了方便才会这么干。实际业务场景下极其不推荐这种方法。

apiVersion: v1
kind: Service
metadata:
  name: my-service
spec:
  type: NodePort
  selector:
    app: MyApp
  ports:
      # By default and for convenience, the `targetPort` is set to the same value as the `port` field.
    - port: 80
      targetPort: 80
      # Optional field
      # By default and for convenience, the Kubernetes control plane will allocate a port from a range (default: 30000-32767)
      nodePort: 30007

Loadbalance

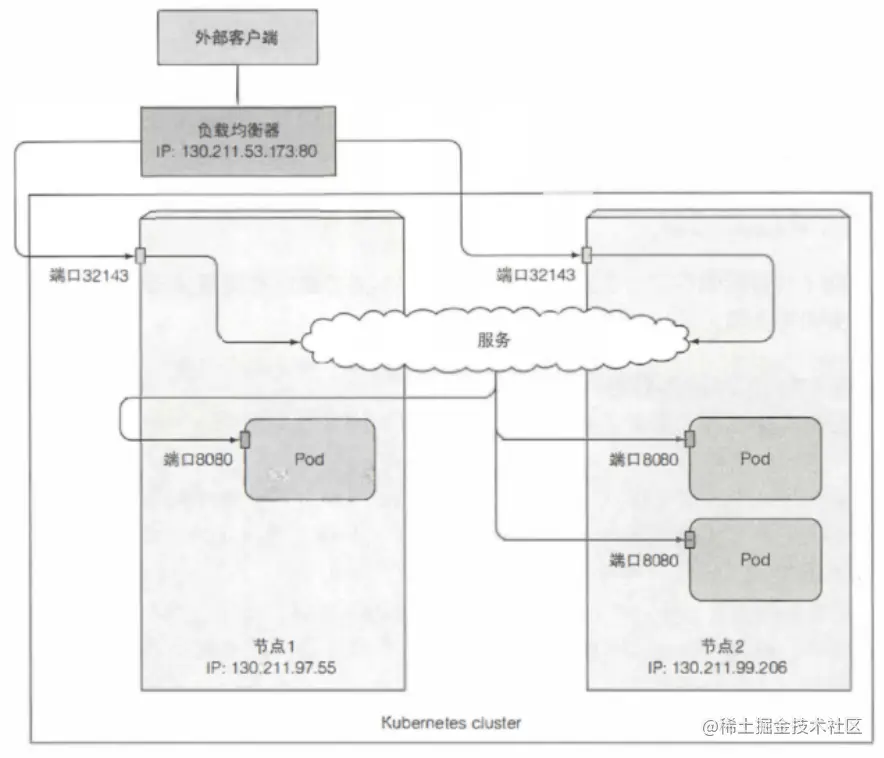

NodePort 可以在内部直接提供服务访问，但是如果有个公网的请求呢？那私网地址肯定无法被直接访问到。所以在在 K8S 请求层面需要创建一个负载均衡器（loadbalance），loadbalance 通过将每个 Node 作为后端，而 Service 挂在 NodePort 之后。以此对外提供服务访问。如下图参考：


apiVersion: v1
kind: Service
metadata:
  name: my-service
spec:
  selector:
    app: MyApp
  ports:
    - protocol: TCP
      port: 80
      targetPort: 9376
  clusterIP: 10.0.171.239
  type: LoadBalancer
status:
  loadBalancer:
    ingress:
    - ip: 192.0.2.127

当需要设置公网的 load balancer 时，每个云厂商的声明方式不同，比如 alibaba cloud 和 AWS

metadata:
  annotations:
    service.beta.kubernetes.io/alibaba-cloud-loadbalancer-address-type: "intranet"

metadata:
    name: my-service
    annotations:
        service.beta.kubernetes.io/aws-load-balancer-internal: "true"

ClusterIP

K8S 主要的方式，Pod 在 K8S 环境中可能会经常发生变化，被驱逐、被重拉、被删除，因为它本身也是一个 container。当 Pod 发生了改变时，Pod 的地址都和所在的 Node 都有可能会变化，所以很难提供一个稳定的访问。所以 K8S 提供了一个解决方案，把每个 Service 固定在一个虚拟 IP 地址上（ClusterIP）,自动且动态绑定后面的 Pod。而其底层依然是依赖 kube-proxy 来实现。

是默认的服务类型。

ClusterIP 的特点：

  1. 仅用于 kubernetes Service 这个对象，并由 Kubernetes 管理和分配 IP 地址；
  2. cluster ip 无法被ping ，它没有一个“实体网络对象”；
  3. cluster ip 只能结合 Service Port 组合成一个具体的通信端口，单独 ClusterIP 不具备通信的基础，并且他们属于 kubernetes 集群这样一个封闭的空间。

ClusterIP 的方式：

  • 普通 Service : 通过为 Kubernetes 的 Service 分配一个集群内部可访问的固定虚拟 IP，实现集群内的访问；
  • Headless Service：不分配 cluster ip，通过 dns 提供稳定的网络 ID 来访问，dns 会将 headless service 的后端直接解析为 pod IP，主要供 statefulSet 使用。

ExternalName

ExternaleName 是 K8S 中一个特殊的 service 类型， 通过 CNAME 的方式匹配一个 Service 到一个 DNS 域名，而不是通过匹配 Selector的方式，可以通过 spec.externalName 的参数来声明。

apiVersion: v1
kind: Service
metadata:
  name: my-service
  namespace: prod
spec:
  type: ExternalName
  externalName: my.database.example.com

访问流程

通过上面对 K8S 的访问学习，我们基本了解到，要想成功访问 K8S 的业务有四种方式：NodePort、Loadbalance、ClusterIp、ExternalName，而 ClusterIP 是 K8S 内部访问的，不可以被外部直接访问，所以选择 NodePort 的方式是常规操作了。但是这种方式也存在很多弊端，在前面介绍 NodePort 已经提到了。而 ExternalName 的方式就很直接，而它更多适合将外部服务映射到内部服务。

在 k8s 官网上有个知识点，它就是 Ingress，从 K8S 官网摘录以下内容，关于 Ingress 的定义（出处kubernetes.io/docs/concep… ）

An API object that manages external access to the services in a cluster, typically HTTP.Ingress may provide load balancing, SSL termination and name-based virtual hosting.

直白地翻译一下：Ingress 是一个管理外部访问集群内服务的 API 对象。Ingress 可以提供 LB、 SSL 认证、基于名称的虚拟主机。

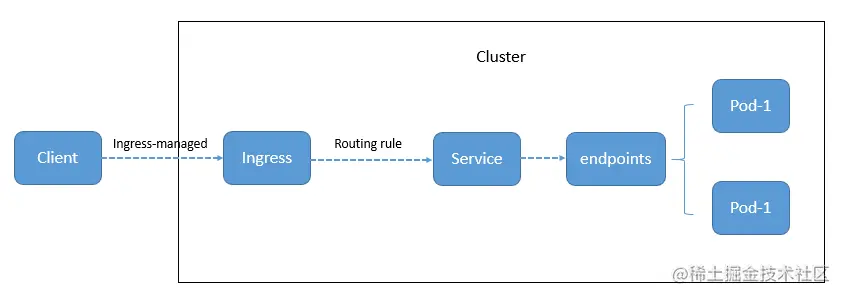

Ingress 可以更简单的理解为是暴露 HTTP 和 HTTPS 路由到外部集群，提供外部访问，非常类似 Nginx。访问流量的路由信息，通过 Ingress 资源定义的规则来控制，如下图中，外部客户端访问资源，先通过 Ingress-managed 访问到集群内的 Ingress，通过路由规则对应到了相应的 service，再基于 kube-proxy 将 Pod 的IP 和端口，以 endpoints 的方式暴露出来。所以如果在业务访问中发现没有 endpoints，那实际业务访问肯定也会出现问题。接下来我们看看具体的流程是如何一步一步关联起来的。

  1. Ingress ： 在大致了解流程的情况下， 我们先查看 Ingress 的信息, 命令如下：

     kubectl get ingressroute -n {namespace} eureka-web -o yaml

    结果如下图，我们可以关注到这几个信息

     API Version： traefik.containo.us/v1a1pha1
 # Ingress 无法独自完成工作，需要 IngressController 来配合，这里使用的是 traefik ，还有其他很多类型的 Ingress Controller。
 Spec.Routes.Match ：Host('xxx.xxx.com') && PathPrefix('/eureka-web')
 # 定义了路由信息，即访问时的请求地址
 Spec.Routes.Services.Name ：eureka-server
 # 关联后端服务名称，是下一步我们要查的依据

  2. svc

    通过上一步的查看，我们找到的 Ingress 是如何对应 Service 的，那 Service 的信息如何查看？

     kubectl get svc -n {namespace} eureka-web

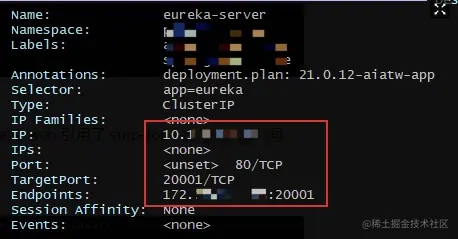

    查询结果如下图


    在这个图中出现了比较多的关键字段，我们先关注下面这些字段，这里终于出现了 ClusterIP 以及一些 Port。

     Labels:  xxx # 用于和后端 Pod 绑定
 Selector： xxx # 用于告知 endpoint
 Type： ClusterIP  # 这是一个内部访问 IP 地址，也可以是 NodePort、lb、externalName
 IP ： 10.x.x.x  # CLusterIP 地址
 Port： 80/TCP # 映射出的端口
 TargetPort： 20001/TCP # 实际后端的端口
 Endpoints： 172.25.x.x：20001 # endpoints 记录

  3. Endpoints

    Endpoint 是 K8S 集群资源对象，用来表示一个 service 对应的所有 Pod 的访问地址。service 只有配置 selector，endpoint 才会自动创建对应的 endpoint 对象。而 Endpoints Controller 负责生成和维护所有 Endpoints 对象的控制器。

    查看命令

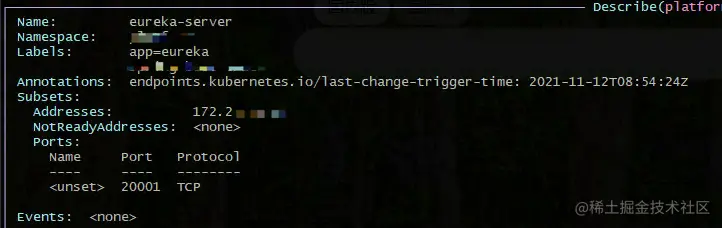

     kubectl describe endpoints -n {namespace} eureka-server


    Subsets.addresses： 172.25.x.x # 是后端 Pod 的地址，这里查看到的信息和 SVC 中看到的信息是一样的

  4. Pod

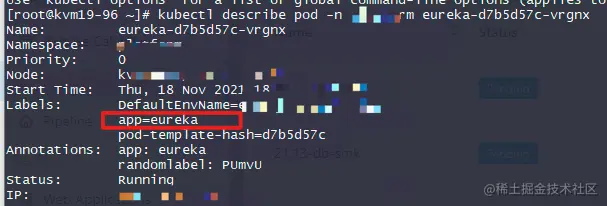

    SVC 中定义的 Labels 前后关联，把 pod 和 endpoints 整个串起来。


    而 Pod 可以先粗略地理解为一个 sandbox，它框住了一些资源，在 Pod 下启动的 docker 可以共享存储、网络、进程等信息，而一个或多个 Pod 可以共同为一个 service 提供服务。


    在 Service 和 Pod 绑定且启动之后，就会生成 Endpoint，以此对外提供服务，这里记录的是实际后端 PodIP 以及对外提供的服务端口。

总结

通过目前的梳理，已经大致完成业务访问流程的摸索，但未谈及具体的流量转发和控制的细节，毕竟 K8S 的精髓在于调度控制，后面会继续详细介绍每一步的细节。
